Дипломный проект №4003 «Секция коттеджного посёлка в г. Владивосток» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажного жилищного строительства и предназначен для проектирования жилой секции коттеджного посёлка площадью 8 500 м² с учётом приусадебных участков. Проект выполнен с учётом климатических условий г. Владивостока и может быть адаптирован под любой регион России путём пересчёта теплотехнического раздела.

Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных жилых комплексов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №4003 предлагает комплексный подход к проектированию секции застройки с разнообразными типами жилых домов.

Состав графической части: генеральный план, ситуационный план, перспективные изображения зданий, фасады трёх типов коттеджей, разрезы, планы этажей, экспликация помещений и полов, план подвала, геологический разрез, план фундаментов, схема армирования фундаментных плит, схема армирования монолитной плиты перекрытия, колонны, балки, технологическая карта на устройство монолитного перекрытия, технологическая карта на кладку стен из газобетонных блоков, сетевой график, календарный план, график движения рабочей силы, строительный генеральный план.

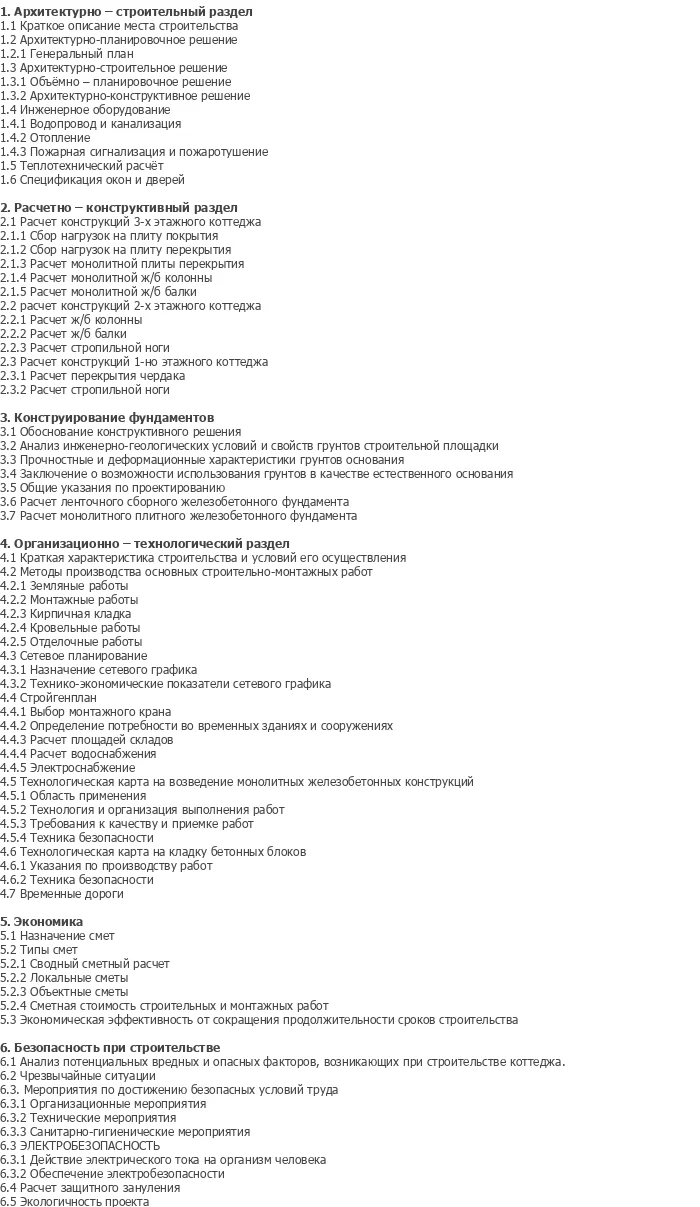

Состав пояснительной записки: исходные данные, архитектурно-строительные решения, объёмно-планировочное решение секции посёлка, конструктивные решения трёх типов зданий, расчёт конструкций в программе «ЛИРА», технологические карты, организационно-технологические решения, сетевой и календарный графики, строительный генплан, технико-экономические показатели, охрана труда и окружающей среды.

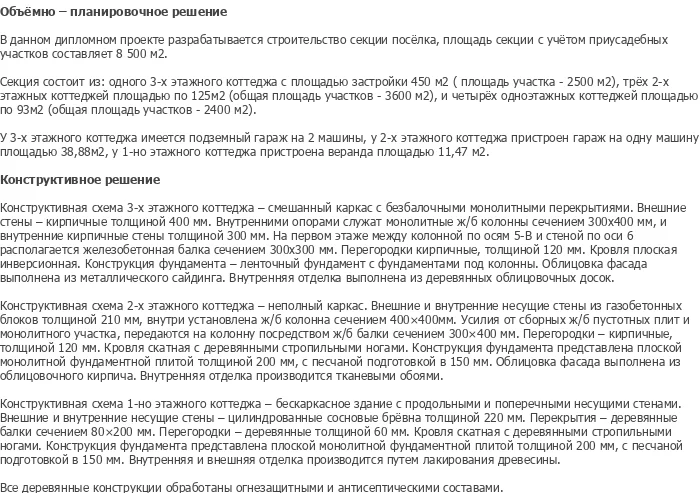

Проектируемый объект — секция коттеджного посёлка в г. Владивосток, включающая восемь жилых домов различной этажности и конструктивных решений. Данный ПГС дипломный проект разработан с учётом современных требований к малоэтажному жилищному строительству, энергоэффективности и функциональности застройки. Общая площадь секции с приусадебными участками составляет 8 500 м².

Секция состоит из одного трёхэтажного коттеджа площадью застройки 450 м² (площадь участка — 2 500 м²), трёх двухэтажных коттеджей площадью по 125 м² каждый (общая площадь участков — 3 600 м²) и четырёх одноэтажных коттеджей площадью по 93 м² каждый (общая площадь участков — 2 400 м²).

Особенности функционального наполнения: у трёхэтажного коттеджа предусмотрен подземный гараж на два автомобиля, у двухэтажных коттеджей пристроен гараж на одну машину площадью 38,88 м², у одноэтажного коттеджа предусмотрена веранда площадью 11,47 м². Данный готовый диплом ПГС подходит для защиты по специальности Промышленное и гражданское строительство и может быть использован как шаблон проекта для аналогичных объектов малоэтажной застройки.

Функциональные связи в секции посёлка решены с учётом зонирования общественной, приватной и хозяйственной функций. Каждый тип дома имеет индивидуальную планировочную структуру, адаптированную под этажность и конструктивную схему.

Трёхэтажный коттедж (450 м²): здание с подземным гаражом на два автомобиля. Планировка включает жилые помещения на трёх уровнях, хозяйственные и технические помещения в подвале. Наличие подземного гаража обеспечивает рациональное использование площади участка и сохранение эстетики фасадов.

Двухэтажные коттеджи (125 м² каждый): здания с пристроенным гаражом на один автомобиль площадью 38,88 м². Функциональная структура предусматривает размещение общественной зоны на первом этаже и приватной зоны на втором этаже. Пристройка гаража интегрирована в общий архитектурный облик здания.

Одноэтажные коттеджи (93 м² каждый): бескаркасные здания с верандой площадью 11,47 м². Простая и функциональная планировка обеспечивает комфортное проживание при минимальных затратах на строительство. Веранда расширяет жилое пространство и создаёт зону отдыха на свежем воздухе.

Внутренняя отделка трёхэтажного коттеджа выполнена из деревянных облицовочных досок, двухэтажного — штукатуркой и облицовочным кирпичом, одноэтажного — лакированием древесины. Все деревянные конструкции обработаны огнезащитными и антисептическими составами.

Трёхэтажный коттедж: конструктивная схема — смешанный каркас с безбалочными монолитными перекрытиями. Внешние и внутренние стены кирпичные толщиной 300 мм. Внутренними опорами служат монолитные ж/б колонны сечением 300×400 мм. На первом этаже между колонной по осям 5-В и стеной по оси 6 располагается железобетонная балка сечением 300×300 мм. Перегородки кирпичные, толщиной 120 мм. Кровля плоская инверсионная. Конструкция фундамента — ленточный фундамент с фундаментами под колонны. Облицовка фасада выполнена из облицовочного кирпича. Внутренняя отделка — деревянные облицовочные доски.

Двухэтажный коттедж: конструктивная схема — неполный каркас. Внешние и внутренние несущие стены из газобетонных блоков толщиной 210 мм, внутри установлена ж/б колонна сечением 400×400 мм. Усилия от сборных ж/б плит и монолитного участка передаются на колонну посредством ж/б балки сечением 300×400 мм. Перегородки кирпичные, толщиной 120 мм. Кровля скатная с деревянными стропильными ногами. Конструкция фундамента — ленточный фундамент. Облицовка фасада выполнена из облицовочного кирпича. Внутренняя отделка — штукатурка.

Одноэтажный коттедж: конструктивная схема — бескаркасное здание с продольными и поперечными несущими стенами. Внешние и внутренние несущие стены цилиндрические сосновые бревна толщиной 220 мм. Перекрытия — деревянные балки сечением 80×200 мм. Перегородки деревянные толщиной 60 мм. Кровля скатная с деревянными стропильными ногами. Конструкция фундамента — ленточный фундамент плитой толщиной 200 мм с песчаной подготовкой в 150 мм. Внутренняя и внешняя отделка — лакирование древесины.

Расчёт конструкций: выполнен в программном комплексе «ЛИРА», что обеспечивает точность и достоверность расчётных данных для всех типов зданий секции.

Защита деревянных конструкций: все деревянные конструкции обработаны огнезащитными и антисептическими составами в соответствии с требованиями СНиП.

Проект включает полный комплект организационно-технологической документации для реализации строительства секции коттеджного посёлка:

• Технологическая карта на устройство монолитного перекрытия — содержит технологию опалубочных работ, армирования, бетонирования, ухода за бетоном, а также мероприятия по технике безопасности при производстве монолитных железобетонных работ.
• Технологическая карта на кладку стен из газобетонных блоков — включает технологию подготовки основания, укладки блоков, армирования кладки, заполнения швов и контроля качества кладочных работ.

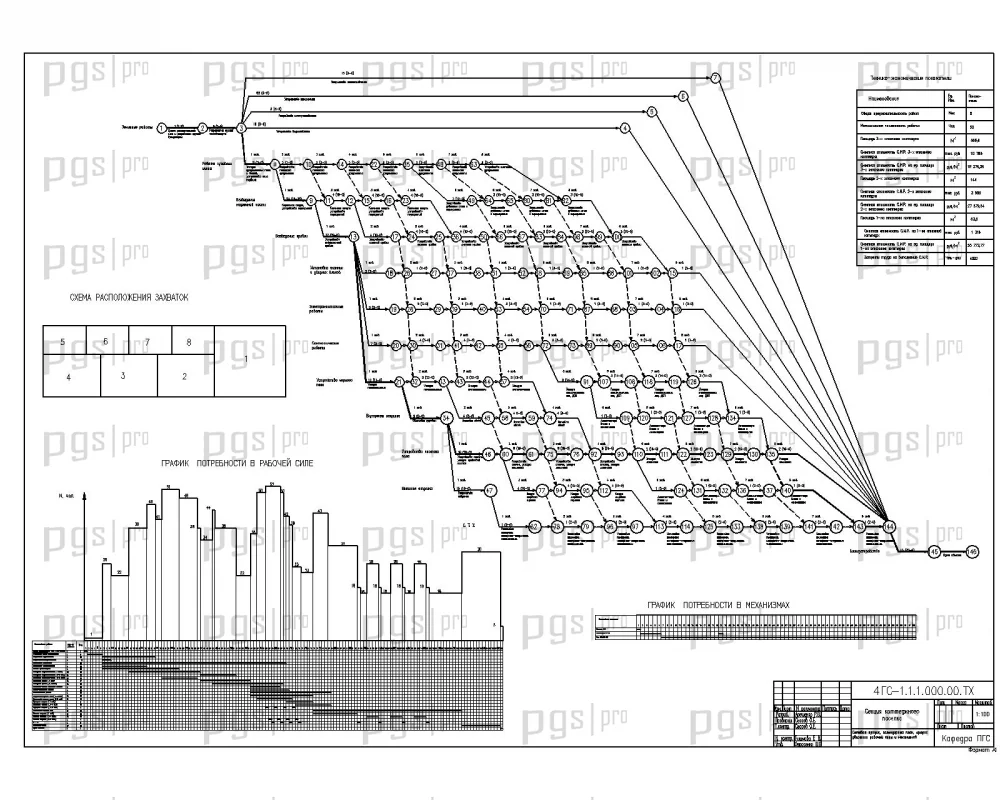

• Сетевой график производства работ — составлен с учётом взаимосвязей отдельных видов работ и оптимизации критического пути строительства всей секции.
• Календарный план производства работ — разработан с учётом сезонности строительства и технологических пауз для всех типов зданий секции.
• График движения рабочей силы — содержит расчёт численности рабочих по профессиям и календарным периодам строительства.

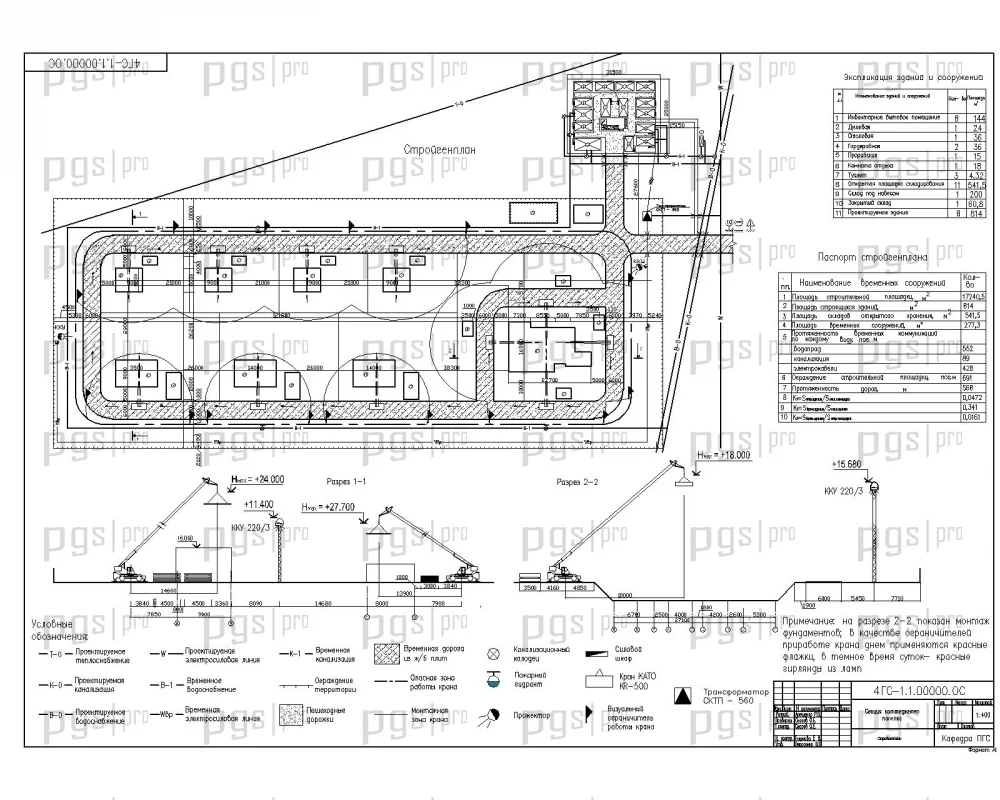

• Строительный генеральный план — включает размещение временных зданий и сооружений, складов материалов, дорог и коммуникаций на строительной площадке секции посёлка.

Диплом №4003 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Комплексный объект: проектирование секции посёлка с восемью домами трёх типов — редкая и востребованная тема для дипломной работы по ПГС.
• Разнообразие конструктивных решений: смешанный каркас, неполный каркас и бескаркасная схема — расчёт и конструирование всех основных типов малоэтажных зданий.
• Три различных материала стен: кирпич, газобетонные блоки, деревянные брёвна — сравнительный анализ и проектирование различных технологий строительства.
• Современный расчёт: выполнен в программном комплексе «ЛИРА» — соответствует требованиям современной вузовской подготовки.
• Полная технологическая документация: две технологические карты, сетевой и календарный графики, график движения рабочей силы, строительный генплан.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Объёмная графическая часть: 11 листов чертежей AutoCAD — генеральный план, фасады, планы, разрезы, конструктивные и технологические решения.
• Полная пояснительная записка: 164 листа — соответствует требованиям ГОСТ по специальности ПГС.
• Готовность к защите: соответствует требованиям вузовской подготовки, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №4003 по доступной цене — 2 900 рублей.
