Дипломный проект №4004 «Двухэтажный дом с мансардой в г. Белозерск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажных индивидуальных жилых зданий и предназначен для постоянного проживания семьи из 4 человек. Проект выполнен с учётом климатических условий г. Белозерск и может быть адаптирован под любой регион России путём пересчёта теплотехнического раздела.

Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №4004 предлагает комплексный подход к проектированию двухэтажного дома с мансардой, встроенным гаражом и верандой.

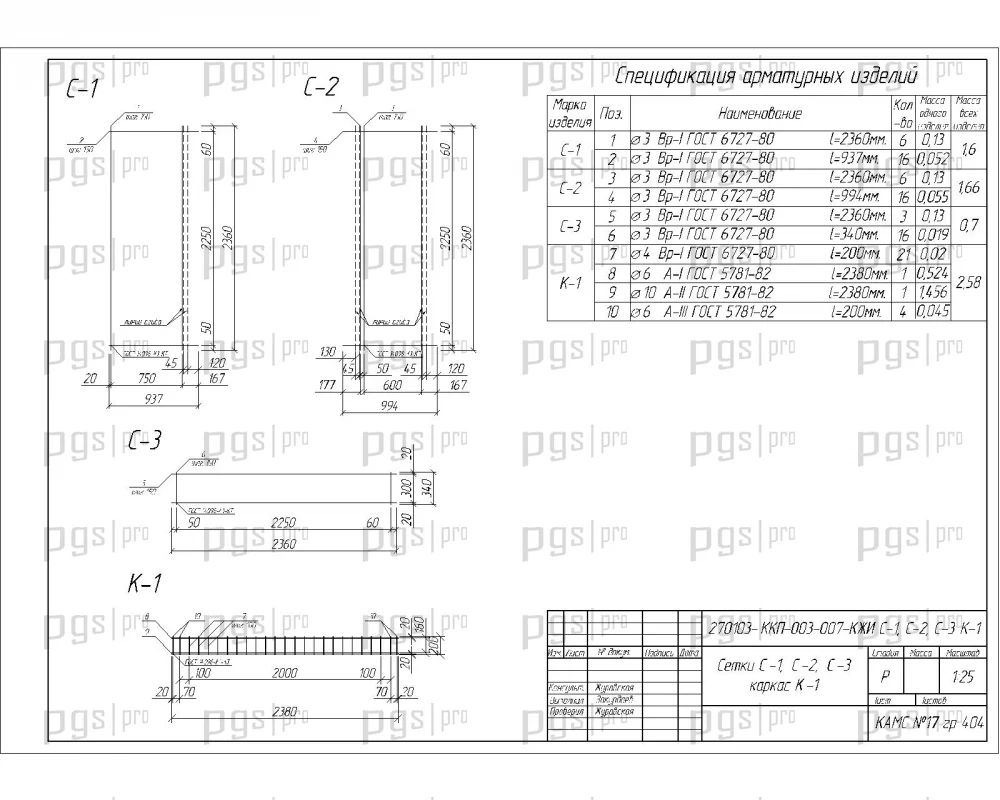

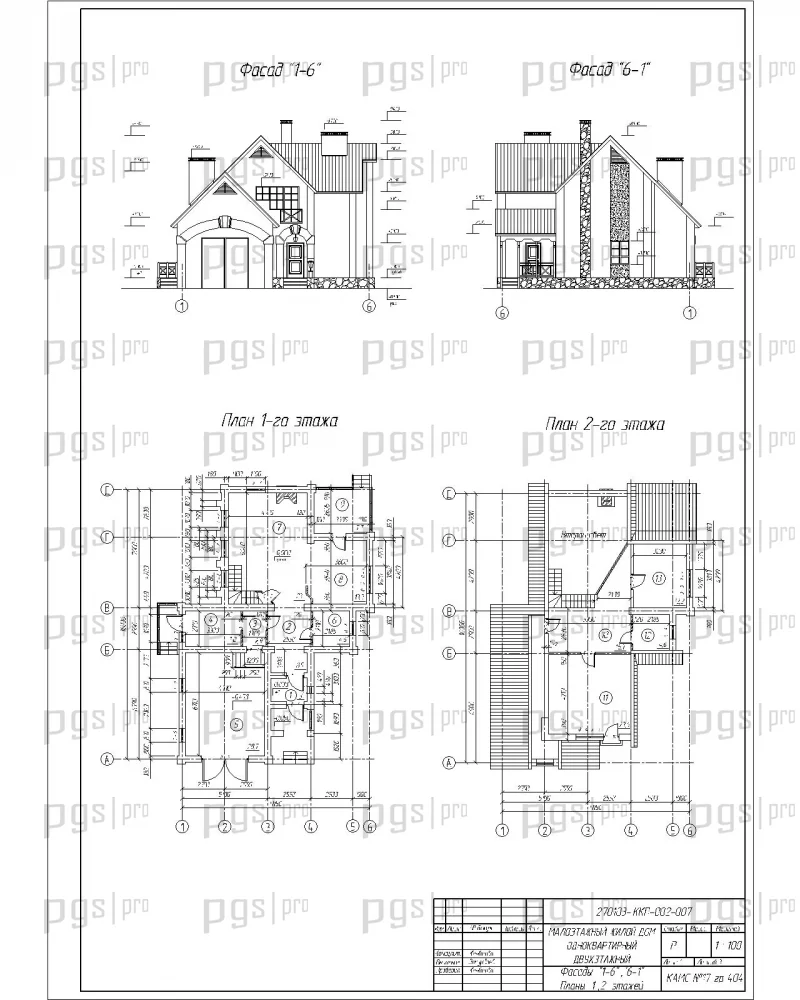

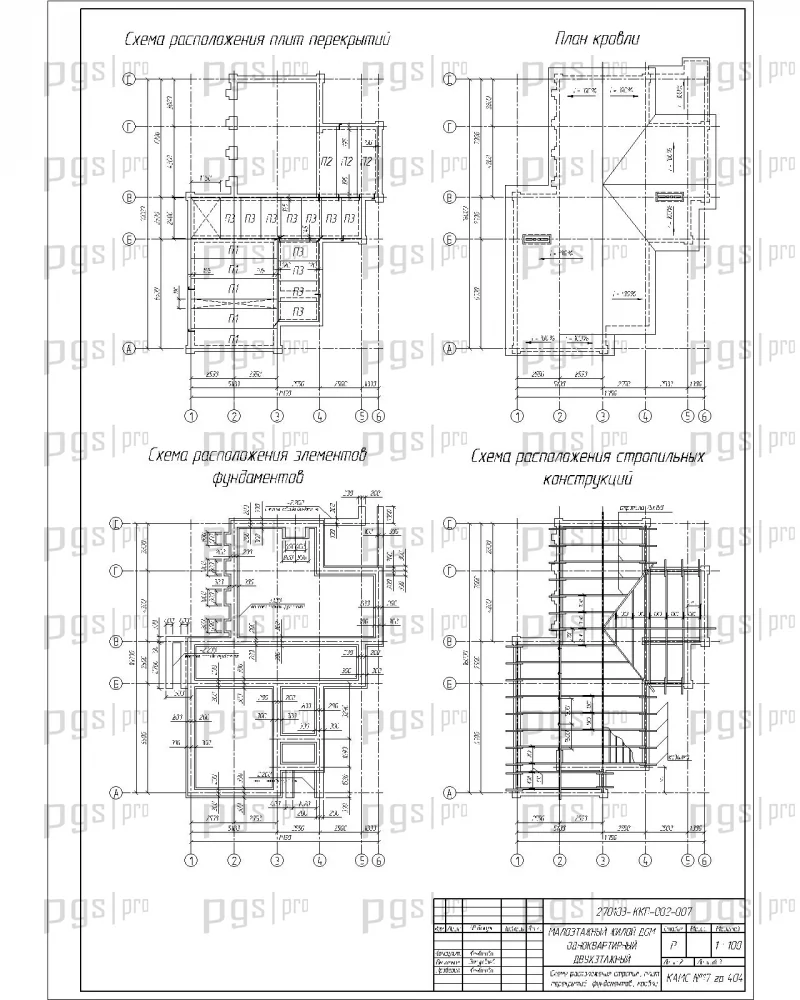

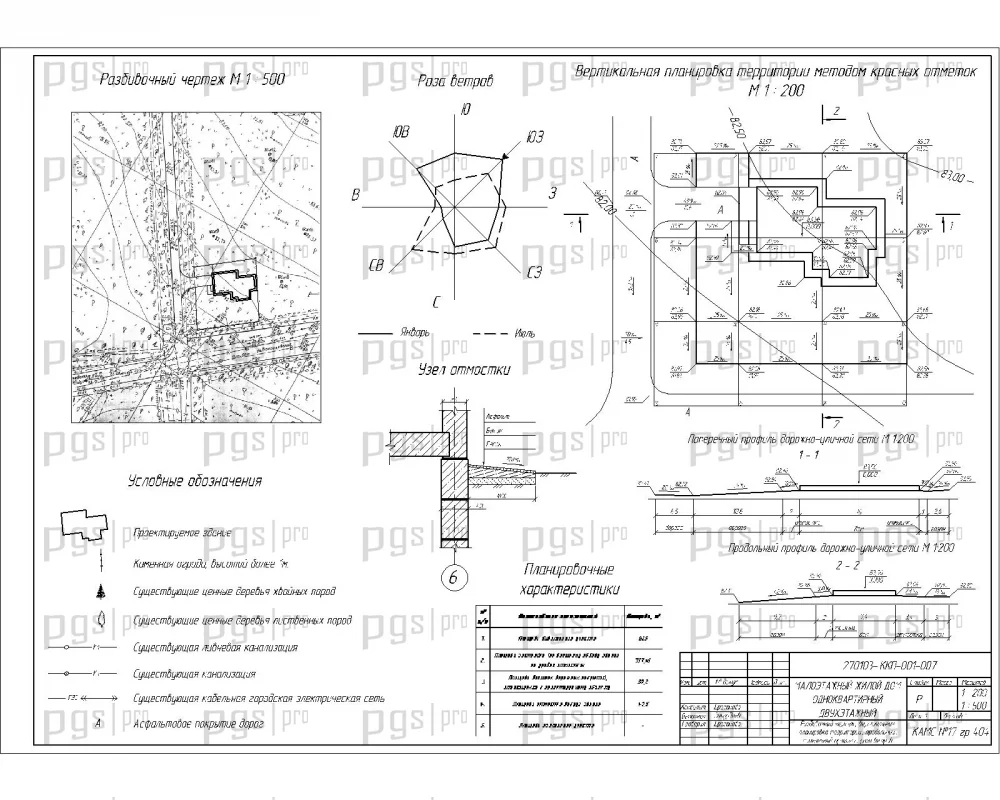

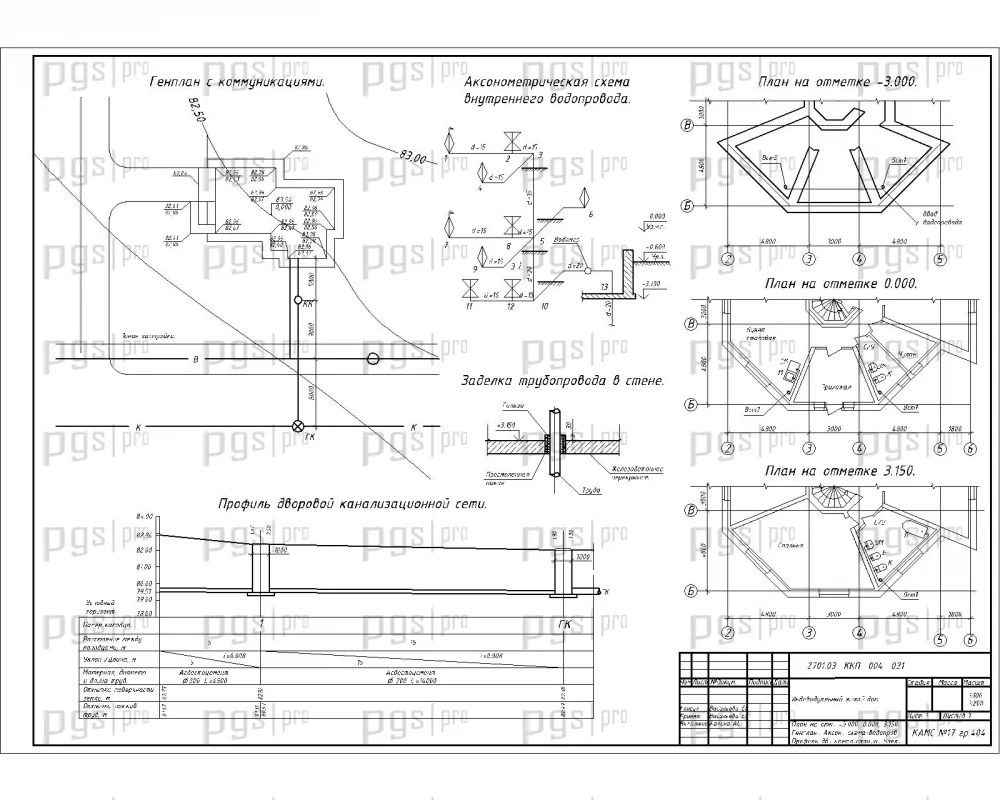

Состав графической части: фасады, планы 1-го и 2-го этажей, схемы расположения стропил, плит перекрытий, фундаментов, кровли, разрез 1-1, узлы кровли, разбивочный чертёж, вертикальная планировка территории, продольный и поперечный профили, роза ветров, схема армирования МУ-1, сетки С-1, С-2, С-3, планы на отметках -3.000, 0.000, 3.150, генеральный план, аксонометрическая схема водопровода, профиль двухканальной канализации, узел, технологическая карта, календарный план, строительный генеральный план.

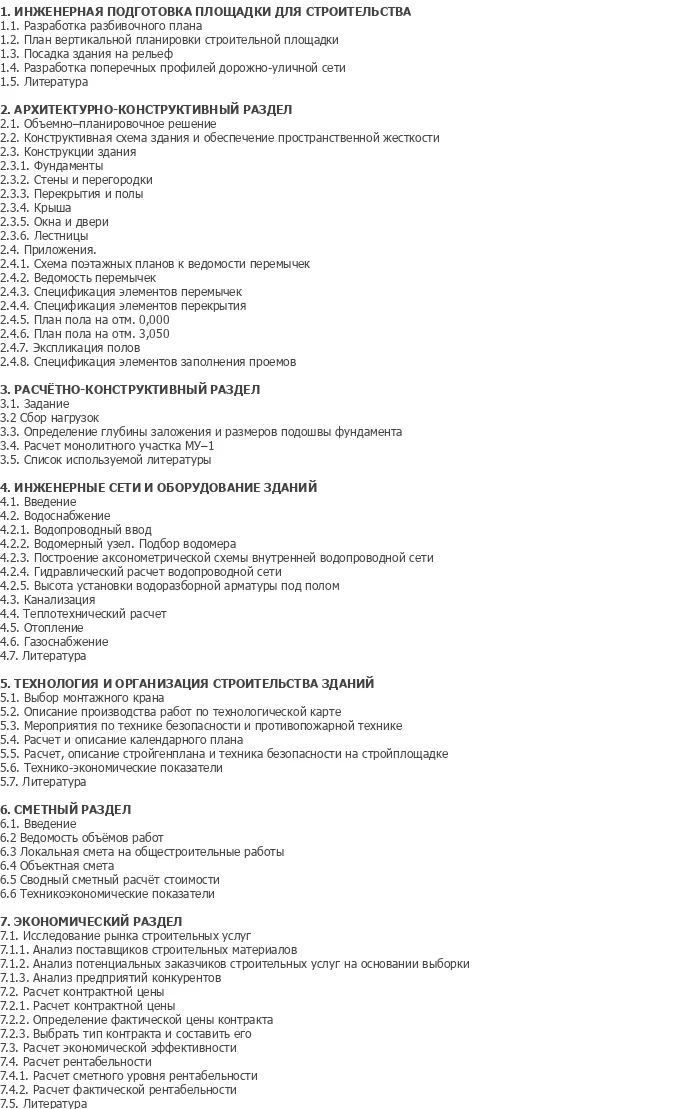

Состав пояснительной записки: инженерная подготовка площадки для строительства, архитектурно-конструктивный раздел (объёмно-планировочное решение, конструктивная схема, фундаменты, стены и перегородки, перекрытия и полы, кровля, окна и двери, лестницы, приложения), расчётно-конструктивный раздел (сбор нагрузок, определение глубины заложения и размеров подошвы фундамента, расчёт монолитного участка МУ1), инженерные сети и оборудование зданий (водоснабжение, канализация, теплотехнический расчёт, отопление, газоснабжение), технология и организация строительства (выбор монтажного крана, описание производства работ по технологической карте, мероприятия по технике безопасности, расчёт календарного плана, стройгенплан, технико-экономические показатели), сметный раздел, экономический раздел (исследование рынка, анализ поставщиков, расчёт контрактной цены, экономической эффективности, рентабельности).

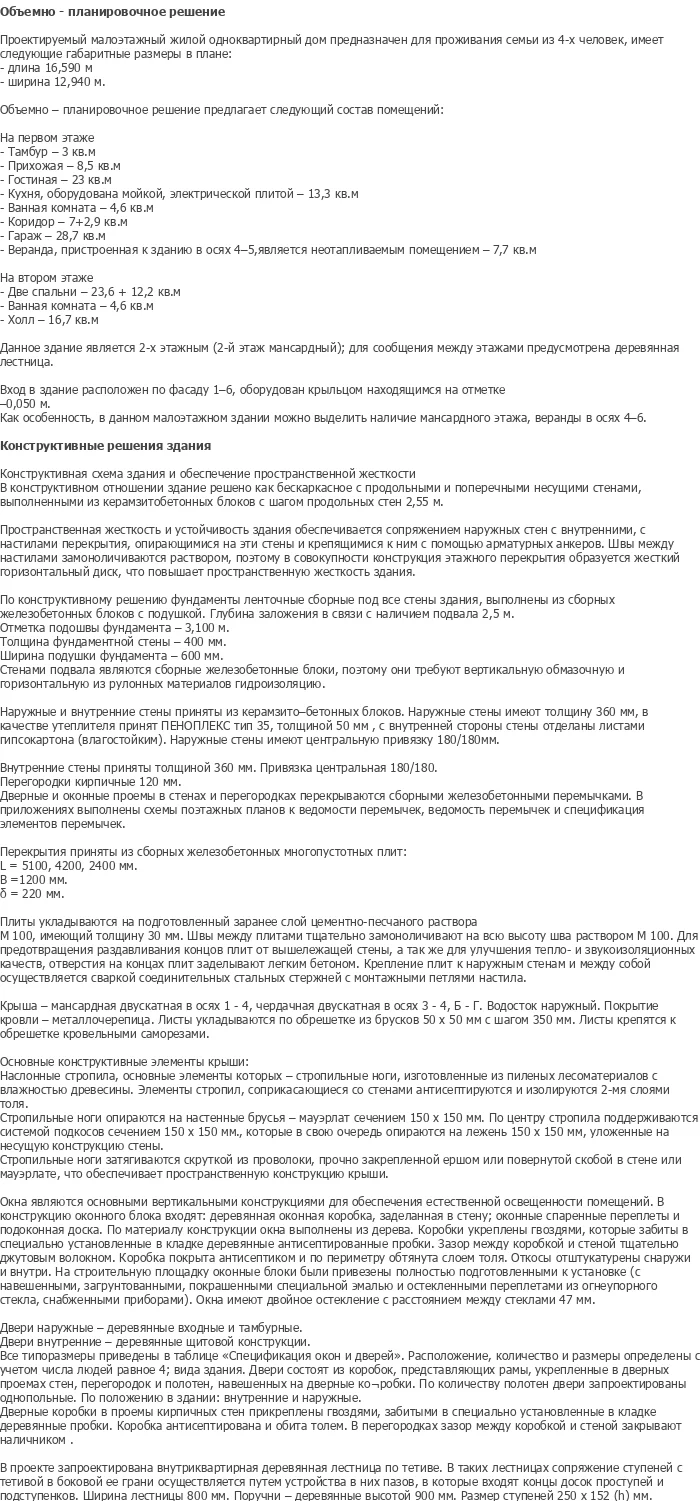

Проектируемый объект — двухэтажный жилой дом с мансардой для комфортного проживания семьи из 4 человек. Данный ПГС дипломный проект разработан с учётом современных требований к энергоэффективности, функциональности и эстетике малоэтажной застройки. Здание имеет следующие габаритные размеры: длина 16,59 м, ширина 12,94 м, высота 9,4 м.

Особенностью данного дома является наличие мансардного этажа, встроенного гаража и веранды, пристроенной к зданию в осях 4-5. Вход в здание расположен по фасаду 1Б и оборудован крыльцом на отметке 0.000 м. Данный готовый диплом ПГС подходит для защиты по специальности Промышленное и гражданское строительство и может быть использован как шаблон проекта для аналогичных объектов малоэтажной застройки.

Функциональные связи в здании решены поэтажно с чётким зонированием общественной, приватной и хозяйственной функций.

Первый этаж: тамбур (3 кв.м), прихожая (8,5 кв.м), гостиная (23 кв.м), кухня с мойкой и электрической плитой (13,3 кв.м), ванная комната (4,6 кв.м), коридор (7+2,9 кв.м), гараж (28,7 кв.м), веранда — неотапливаемое помещение (7,7 кв.м).

Второй этаж (мансардный): две спальни (23,6 + 12,2 кв.м), ванная комната (4,6 кв.м), холл (16,7 кв.м).

Для сообщения между этажами предусмотрена деревянная лестница. Вход в здание расположен по фасаду 1Б и оборудован крыльцом на отметке 0.000 м. Веранда в осях 4-5 является неотапливаемым помещением и расширяет функциональные возможности первого этажа.

Конструктивная схема: бескаркасная с продольными и поперечными несущими стенами из керамзитобетонных блоков с шагом продольных стен 2,55 м. Пространственная жёсткость и устойчивость здания обеспечивается сопряжением наружных стен с внутренними, частичным перекрытием, опиранием плит на эти стены и креплением с помощью арматурных анкеров. Швы между плитами заполняются раствором, в совокупности конструкция образует жёсткий горизонтальный диск.

Фундамент: ленточные сборные под все стены здания, выполнены из сборных железобетонных блоков с подушкой. Глубина заложения 2,5 м в связи с наличием подвала. Отметка подошвы фундамента -3,100 м. Толщина фундаментной стены 400 мм. Ширина подушки фундамента 600 мм. Стенами подвала являются сборные железобетонные блоки, требующие вертикальную обмазочную и горизонтальную из рулонных материалов гидроизоляцию.

Наружные стены: выполнены из керамзитобетонных блоков толщиной 360 мм. В качестве утеплителя принят ПЕНОПЛЕКС ТИП 35 толщиной 50 мм. С внутренней стороны стены отделаны листами гипсокартона (влагостойким). Наружные стены имеют центральную привязку 180/180 мм.

Внутренние стены: приняты толщиной 360 мм с центральной привязкой 180/180 мм. Перегородки кирпичные толщиной 120 мм.

Перекрытия: сборные железобетонные многопустотные плиты: длина 5100, 4200, 2400 мм; ширина 1200 мм; толщина 220 мм. Плиты укладываются на подготовленный слой цементно-песчаного раствора М100 толщиной 30 мм. Швы между плитами заполняются раствором М100. Крепление плит к наружным стенам осуществляется сваркой соединительных стальных стержней с монтажными петлями настила.

Перемычки: сборные железобетонные. В приложениях выполнены схемы поэтажных планов к ведомости перемычек, ведомость перемычек и спецификация элементов перемычек.

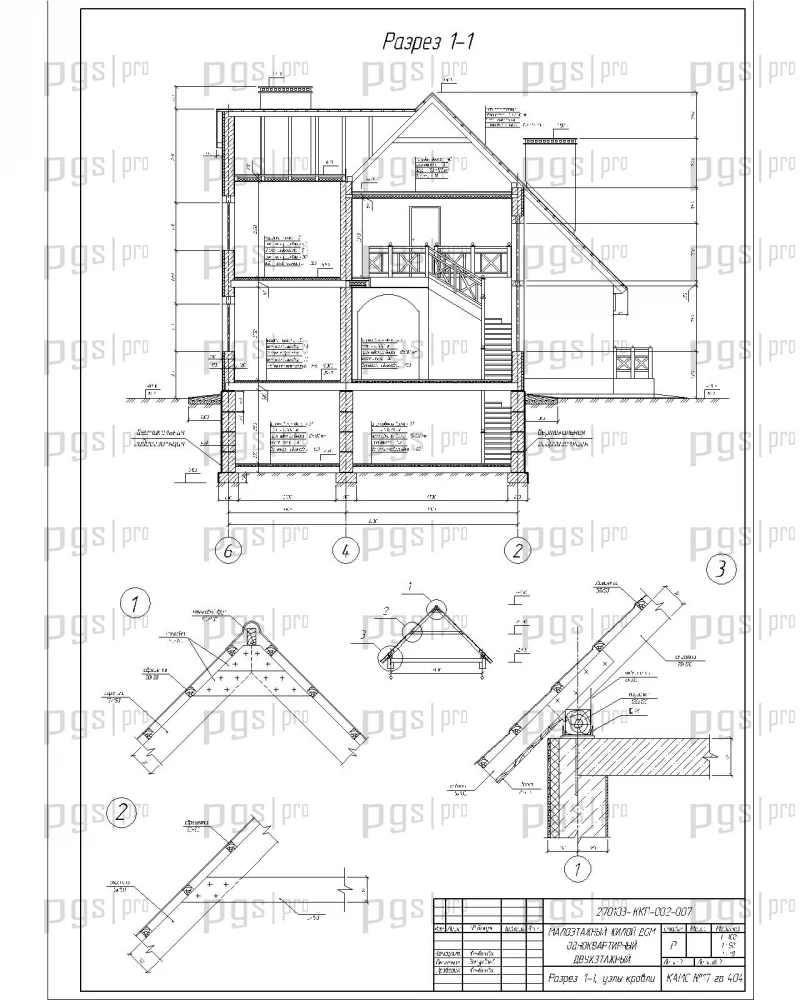

Кровля: мансардная двускатная в осях 1-4, чердачная двускатная в осях 3-4, Б-Г. Водосток наружный. Покрытие кровли металлочерепица, листы укладываются по обрешётке из брусков 50×50 мм с шагом 350 мм. Листы крепятся к обрешётке кровельными саморезами. Стропильные ноги изготовлены из пиленых лесоматериалов с влажностью древесины. Элементы стропил, соприкасающиеся со стенами, антисептируются и изолируются 2-мя слоями толя. Стропильные ноги опираются на настенные брусья мауэрлат сечением 150×150 мм. По центру стропила поддерживаются системой подкосов сечением 150×150 мм, опирающихся на лежень 150×150 мм. Стропильные ноги затягиваются скруткой из проволоки, закреплённой ершом или повёрнутой скобой в стене или несущей конструкции.

Окна и двери: окна выполнены из дерева с двойным остеклением, расстояние между стёклами 47 мм. Двери наружные деревянные входные и тамбурные. Двери внутренние деревянные щитовой конструкции.

Лестница: внутриквартирная деревянная лестница по тетиве. Ширина лестницы 800 мм, поручни деревянные высотой 900 мм, размер ступеней 250×122 мм.

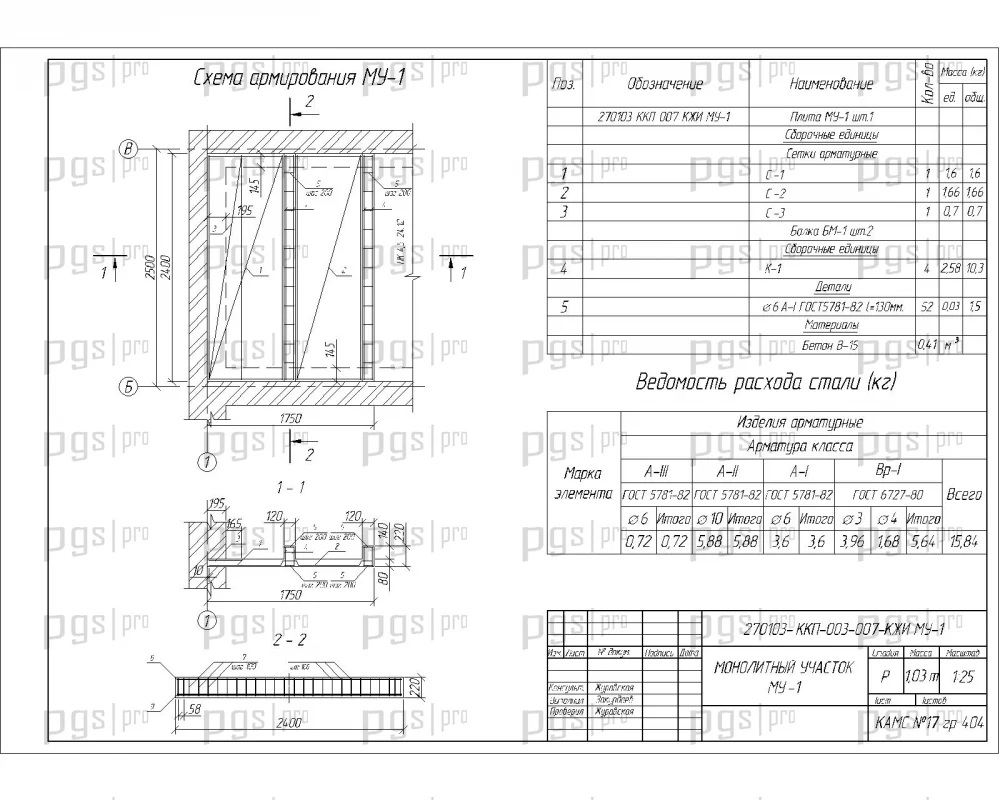

Расчёт конструкций: выполнен ручным способом, включая сбор нагрузок, определение глубины заложения и размеров подошвы фундамента, расчёт монолитного участка МУ-1.

Проект включает полный комплект организационно-технологической документации для реализации строительства:

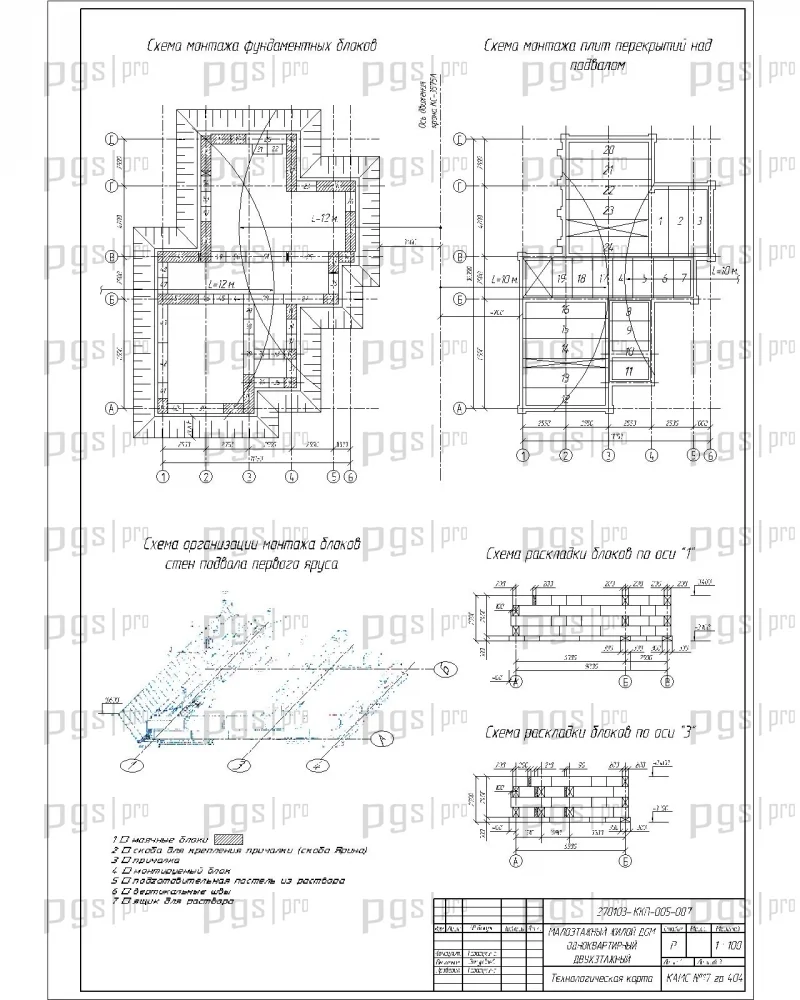

• Технологическая карта — содержит технологию производства работ, объёмы, способы выполнения, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности.

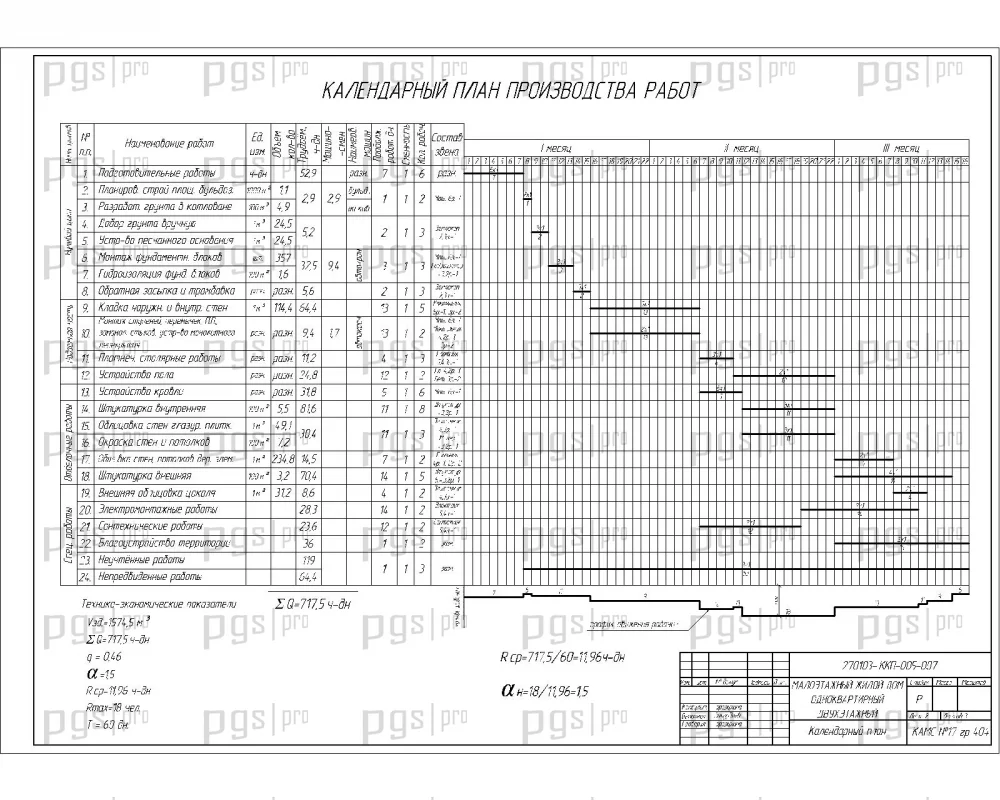

• Календарный план производства работ — составлен с учётом технологической последовательности и оптимизации сроков строительства.

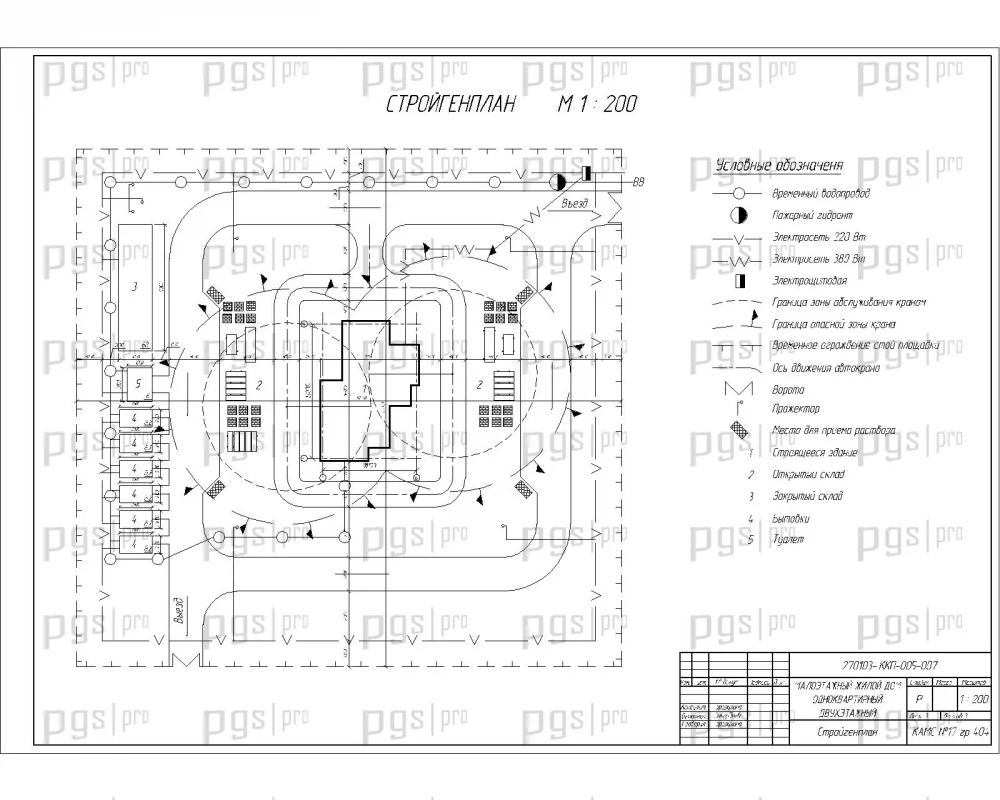

• Строительный генеральный план — содержит размещение временных зданий, складов, дорог и коммуникаций на строительной площадке.

Также в проекте выполнено сравнение вариантов конструктивных решений, что позволяет обосновать выбор оптимальной конструктивной схемы здания.

Диплом №4004 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 70 листов пояснительной записки и 10 листов графики AutoCAD — объём соответствует требованиям вузовской подготовки.
• Классическая архитектурная форма: двухэтажный дом с мансардой — универсальный объект для защиты.
• Разнообразие конструкций: фундаменты, стены, перекрытия, стропильная система, кровля — расчёт и конструирование всех основных элементов.
• Практическая направленность: технологическая карта, календарный план, строительный генплан.
• Уникальные функциональные зоны: встроенный гараж, веранда, мансардный этаж.
• Ручной расчёт: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путём пересчёта теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Экономический раздел: исследование рынка, анализ поставщиков, расчёт контрактной цены и рентабельности — редкий и востребованный раздел для диплома ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №4004 по доступной цене — 5 000 рублей.
