Дипломный проект №4001 «2-ух этажный дом усадебного типа в Ленинградской области» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажных индивидуальных жилых зданий и предназначен для постоянного проживания одной семьи численностью 3–6 человек в условиях индивидуальной застройки. Проект выполнен с учетом климатических условий Ленинградской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

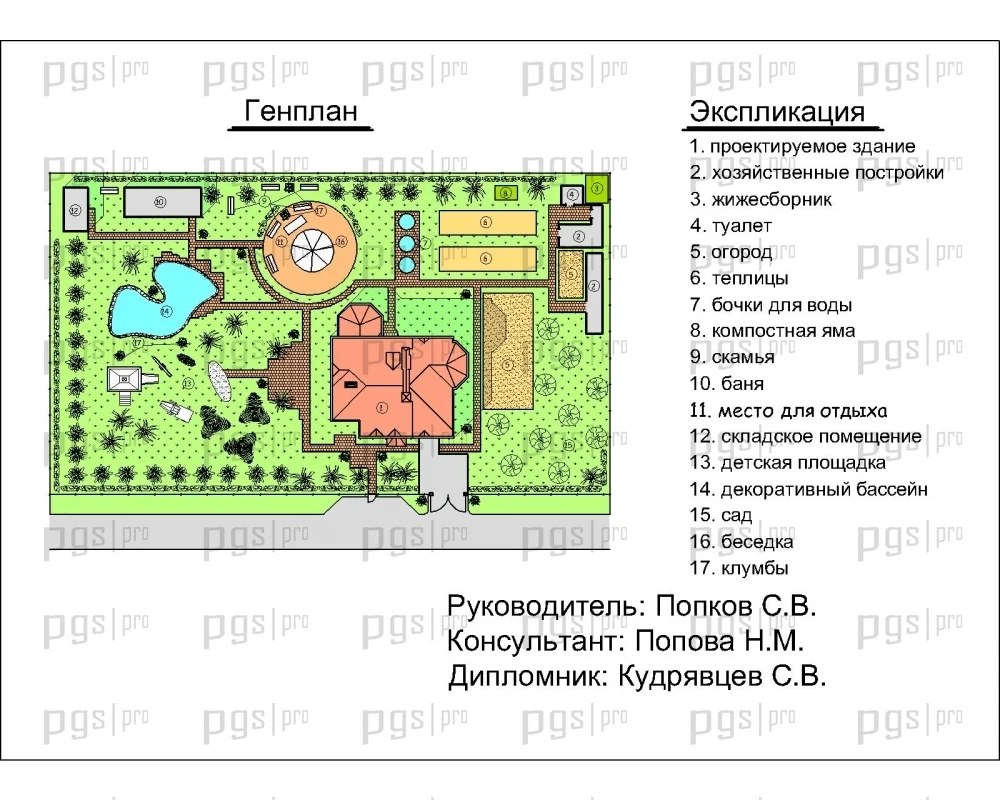

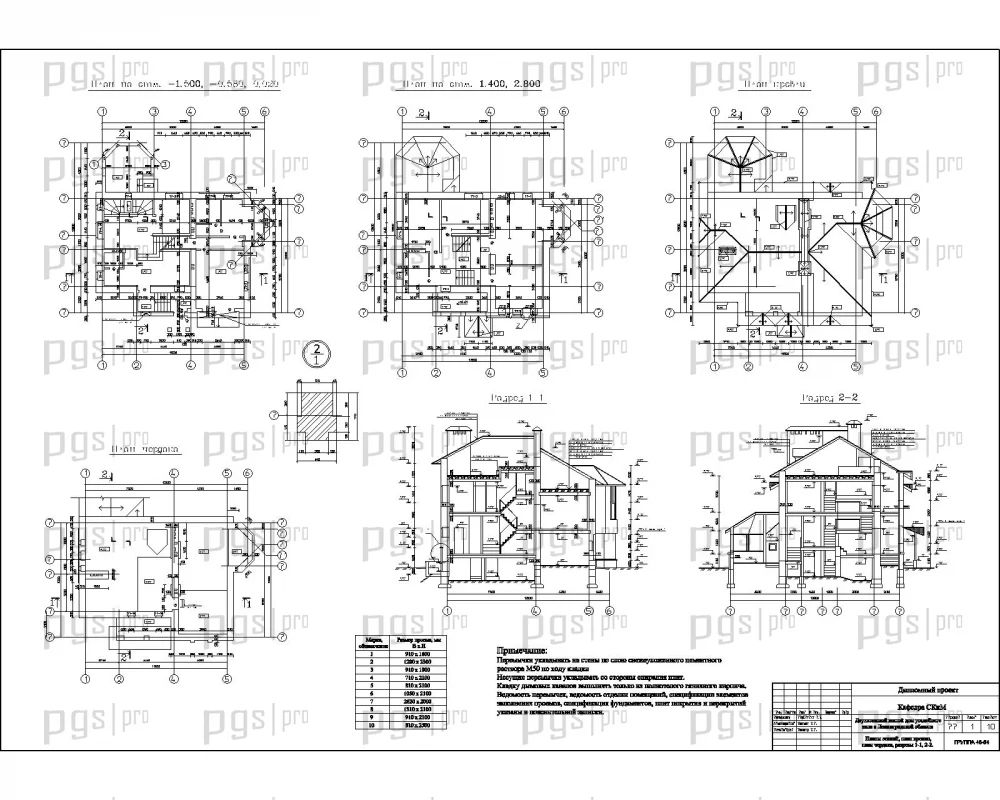

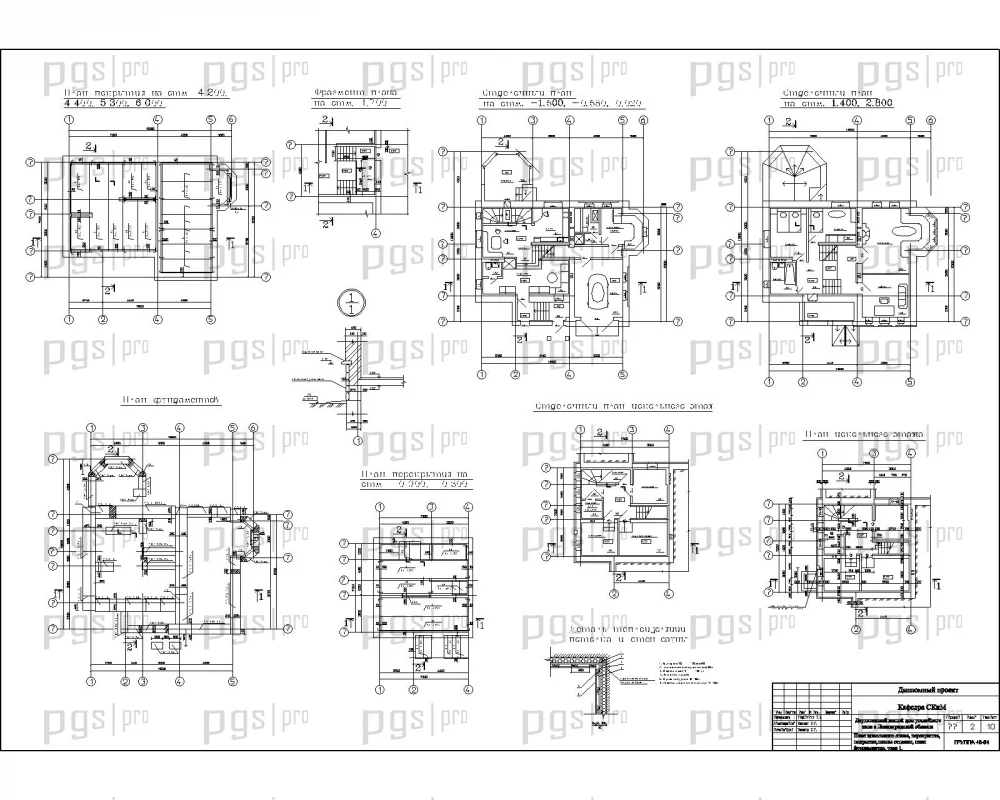

Состав графической части: генеральный план, планы этажей, план кровли, план чердака, план цокольного этажа, планы перекрытия и покрытия, планы отделки, план фундаментов, план-схема плиты П-1, планы раскладки стропил, узлы 1–10, спецификация деревянных элементов, технологическая карта на кладочно-монтажные работы, технологическая карта на устройство кровли, календарный график производства работ, строительный генеральный план, технико-экономические показатели, перспективные изображения здания.

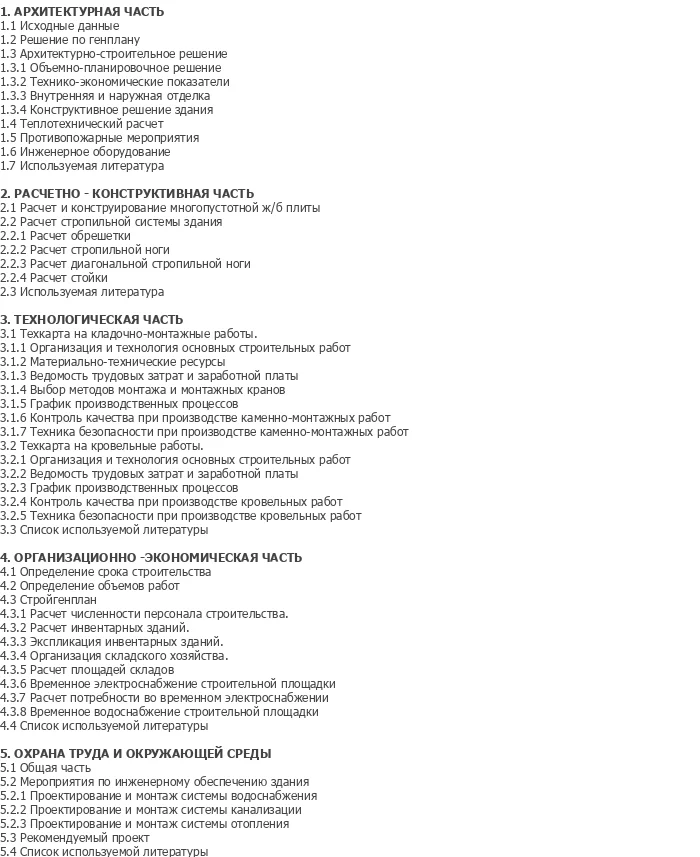

Состав пояснительной записки: исходные данные, архитектурно-строительные решения, объемно-планировочное решение, технико-экономические показатели, внутренняя и наружная отделка, конструктивное решение здания, теплотехнический расчет, противопожарные мероприятия, инженерное оборудование, расчет конструкций (перекрытия, стропильная система), организационно-технологические решения, проекты производства работ, охрана труда и окружающей среды.

Проектируемый объект — двухэтажный жилой дом усадебного типа для комфортного проживания одной семьи. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и эстетике малоэтажной застройки. Особенность проекта — наличие встроенного гаража на один легковой автомобиль и сауны, запроектированных в общем объеме дома. В доме имеется чердак с выходом на крышу через слуховое окно.

Архитектурный облик здания формируется двухскатной кровлей с мансардными окнами, эркером в гостиной и цокольной частью с облицовкой природным камнем. Наружные стены облицованы кирпичом фирмы ЗАО «Победа/Кнауф». Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №4001 предлагает оптимальное соотношение цены и качества.

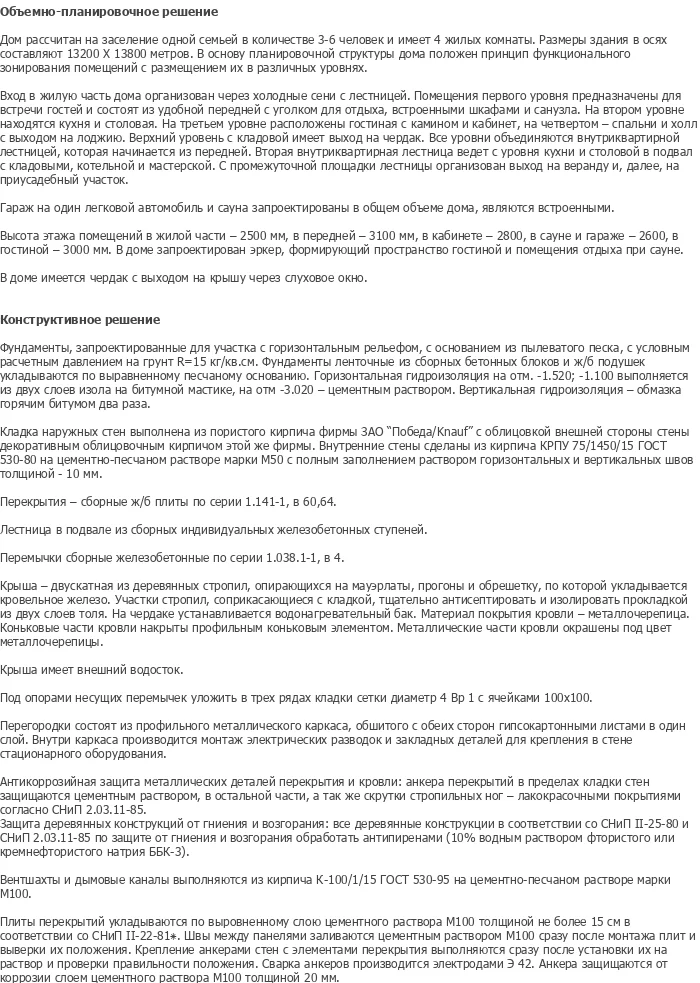

Функциональные связи в здании решены поэтажно с четким зонированием общественной, приватной и хозяйственной функций. В основу планировочной структуры дома положен принцип функционального зонирования помещений с размещением их на различных уровнях.

Первый этаж (общественная зона): гостиная с камином и кабинет, кухня, столовая, холл с выходом на крыльцо, гардеробная, ванная комната, котельная, тамбур. Вход в жилую часть дома организован через холодные сени с лестницей. Помещения первого уровня предназначены для встречи гостей и отдыха.

Второй этаж (приватная зона): четыре спальни, холл с площадкой лестницы, гардеробная, кладовая, ванная комната. Верхний уровень с кладовой имеет выход на чердак. Изоляция зон отдыха от общественного пространства обеспечивает комфорт проживания.

Цокольный этаж (хозяйственно-рекреационная зона): гараж на один легковой автомобиль, сауна, хозяйственные помещения. Размещение данных помещений в подземной части обусловлено звукоизоляцией, температурным режимом и рациональным использованием площади.

Внутренняя отделка: водоэмульсионная покраска, обои, керамическая плитка в мокрых зонах. Полы — паркетные с ковролином и керамической плиткой в санузлах. Окна и двери индивидуального изготовления. С промежуточной площадки лестницы организован выход на веранду и, далее, на приусадебный участок.

Фундамент: ленточные из сборных бетонных блоков и железобетонных подушек, укладываемых по выровненному песчаному основанию. Горизонтальная гидроизоляция из двух слоев изола на битумной мастике. Вертикальная гидроизоляция — обмазка горячим битумом до отметки -0,020 цементным раствором.

Наружные стены: кладка из пористого кирпича фирмы ЗАО «Победа/Кнауф» с облицовкой кирпичом той же фирмы. Внутренние стены — из кирпича КРПУ 75/150/15 ГОСТ 530-80 на цементно-песчаном растворе марки М50 с полным заполнением раствором горизонтальных и вертикальных швов толщиной 10 мм.

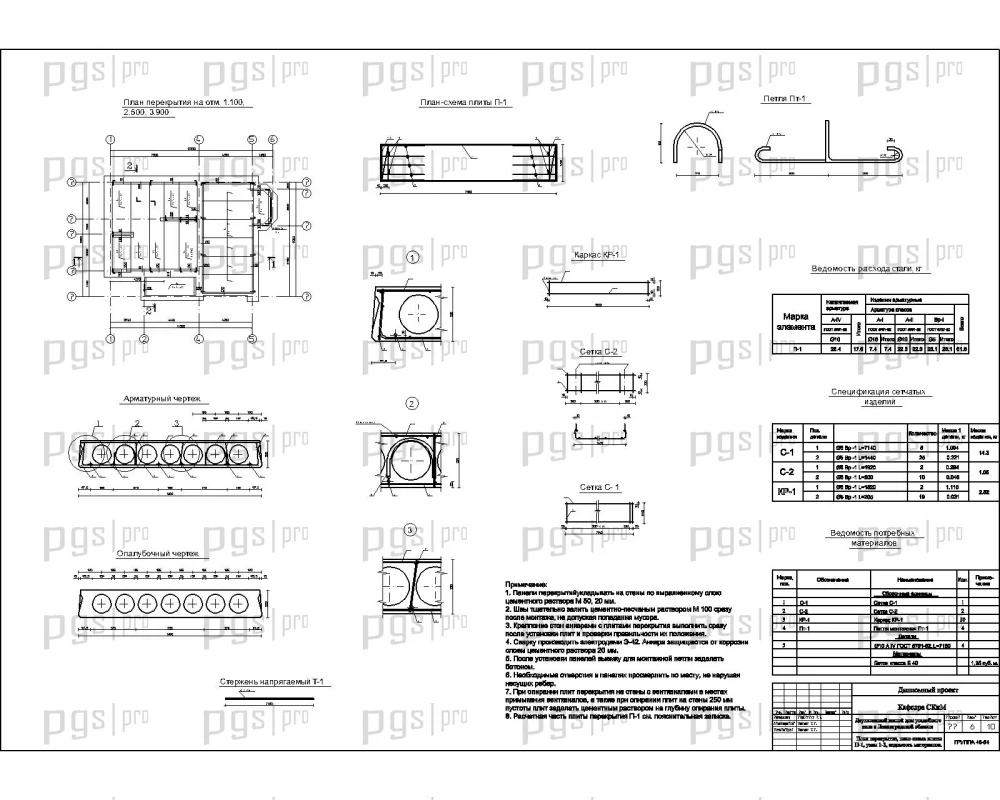

Перекрытия: сборные железобетонные плиты по серии 1.141-1, в 60,64. Плиты перекрытий укладываются по выровненному слою цементного раствора М100 толщиной не более 15 см. Швы между панелями заливаются цементным раствором М100 сразу после монтажа плит и выверки их положения. Крепление анкерами стен с элементами перекрытия выполняется сразу после установки их на раствор и проверки правильности положения. Сварка анкеров производится электродами Э42. Анкера защищаются от коррозии слоем цементного раствора М100 толщиной 20 мм.

Перемычки: сборные железобетонные по серии 1.038.1-1, в 4.

Лестница: в подвале из сборных индивидуальных железобетонных ступеней.

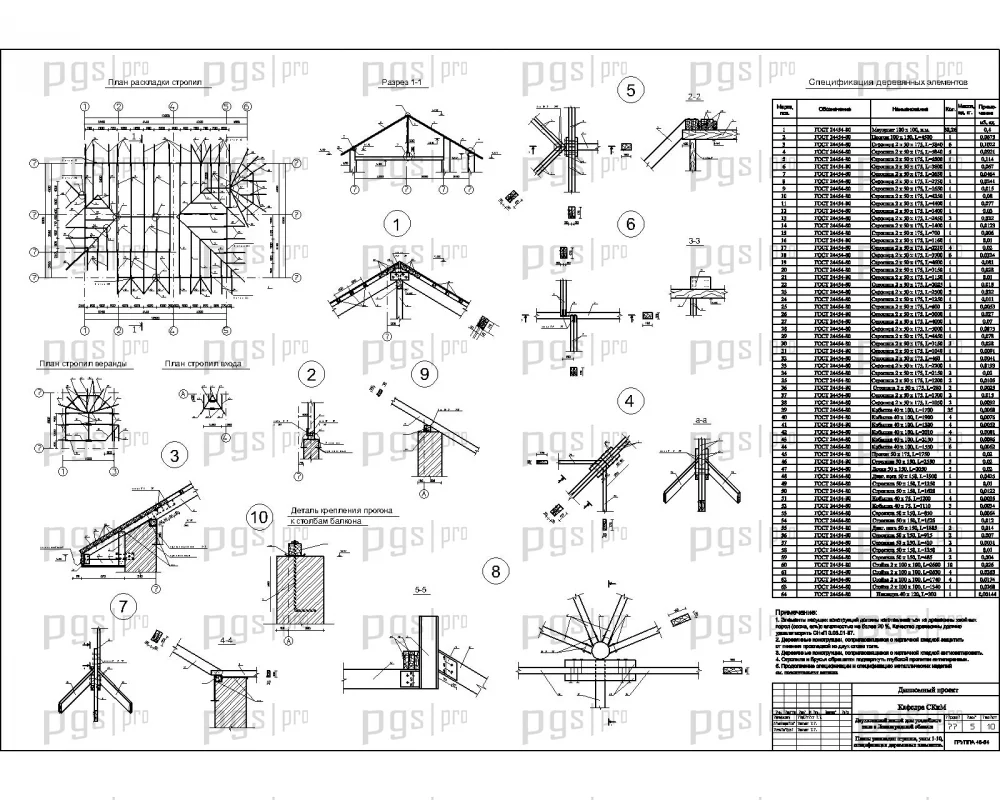

Кровля: двускатная из деревянных стропил, опирающихся на мауэрлаты, прогоны и обрешетку, по которой укладывается кровельное железо. Участки стропил, соприкасающиеся с кладкой, тщательно антисептируются и изолируются прокладкой из двух слоев толя. На чердаке устанавливается водонагревательный бак. Материал покрытия кровли — металлочерепица. Коньковые части кровли накрыты профильным коньковым элементом. Металлические части кровли окрашены под цвет металлочерепицы. Крыша имеет внешний водосток.

Под опорами несущих конструкций уложить в трех рядах кладки сетки диаметром 4 Вр-1 с ячейками 100х100.

Перегородки: состоят из профильного металлического каркаса, обшитого с обеих сторон гипсокартонными листами в один слой. Внутри каркаса производится монтаж электрических разводок и закладных деталей для крепления в стене стационарного оборудования.

Антикоррозийная защита металлических деталей перекрытий и кровли: анкера перекрытий в пределах кладки стен защищаются цементным раствором, в остальной части, а также скрутки стропильных ног — лакокрасочными покрытиями согласно СНиП 2.03.11-85.

Защита деревянных конструкций от гниения и возгорания: все деревянные конструкции в соответствии со СНиП II-25-80 и СНиП 2.03.11-85 по защите от гниения и возгорания обработать антипиренами (10% водным раствором фтористого или крепкопористого натрия ББК-3).

Вентиляция и дымовые каналы: выполняются из кирпича К-100/1/15 ГОСТ 530-95 на цементно-песчаном растворе марки М100.

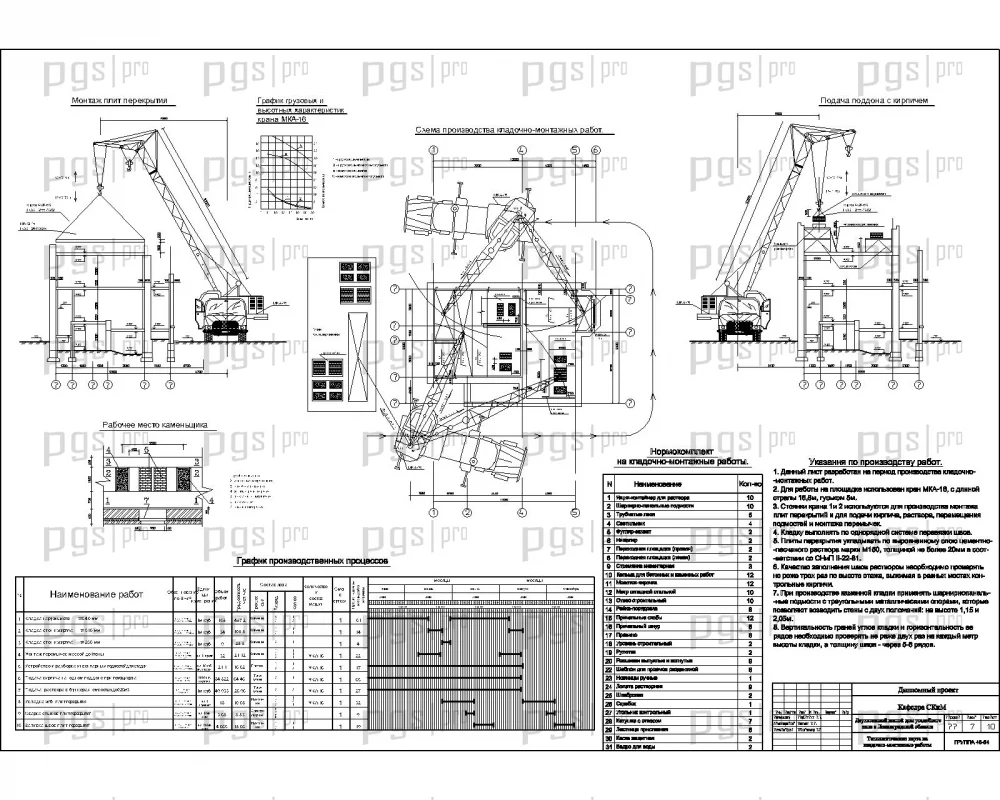

Технологическая карта на кладочно-монтажные работы включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности.

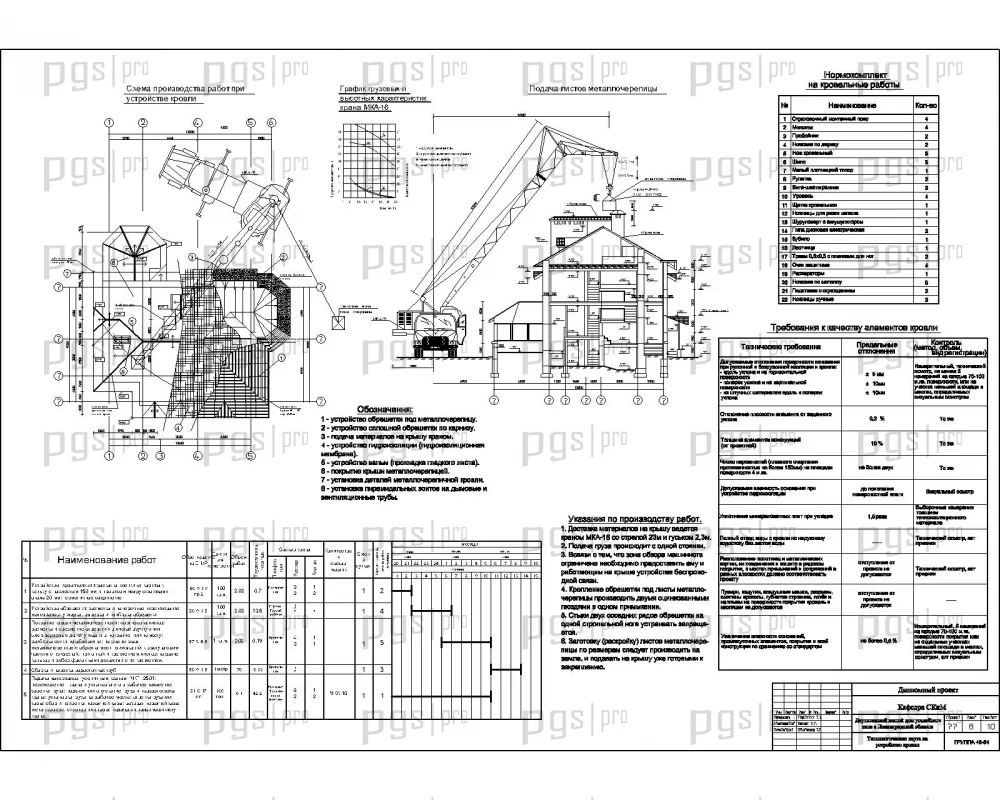

Технологическая карта на устройство кровли содержит технологию монтажа стропильной системы, обрешетки, укладки кровельного покрытия, мероприятия по гидроизоляции и пароизоляции.

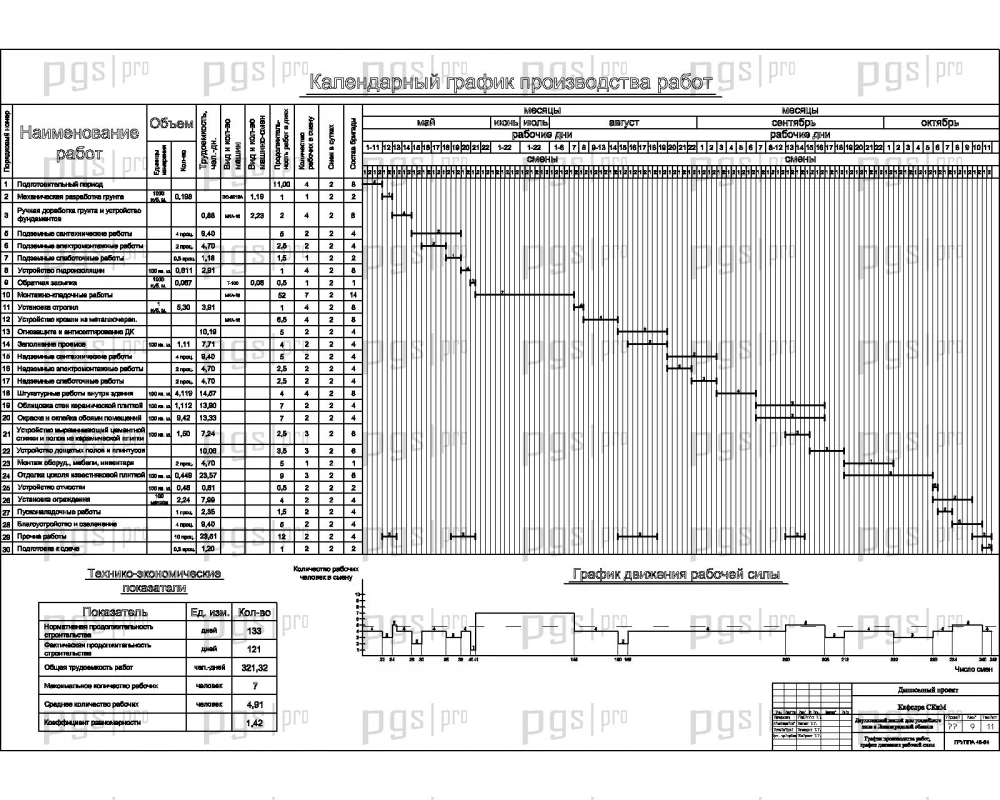

Календарный график производства работ составлен с учетом сезонности и технологических пауз. Применяется для оптимизации критического пути строительства.

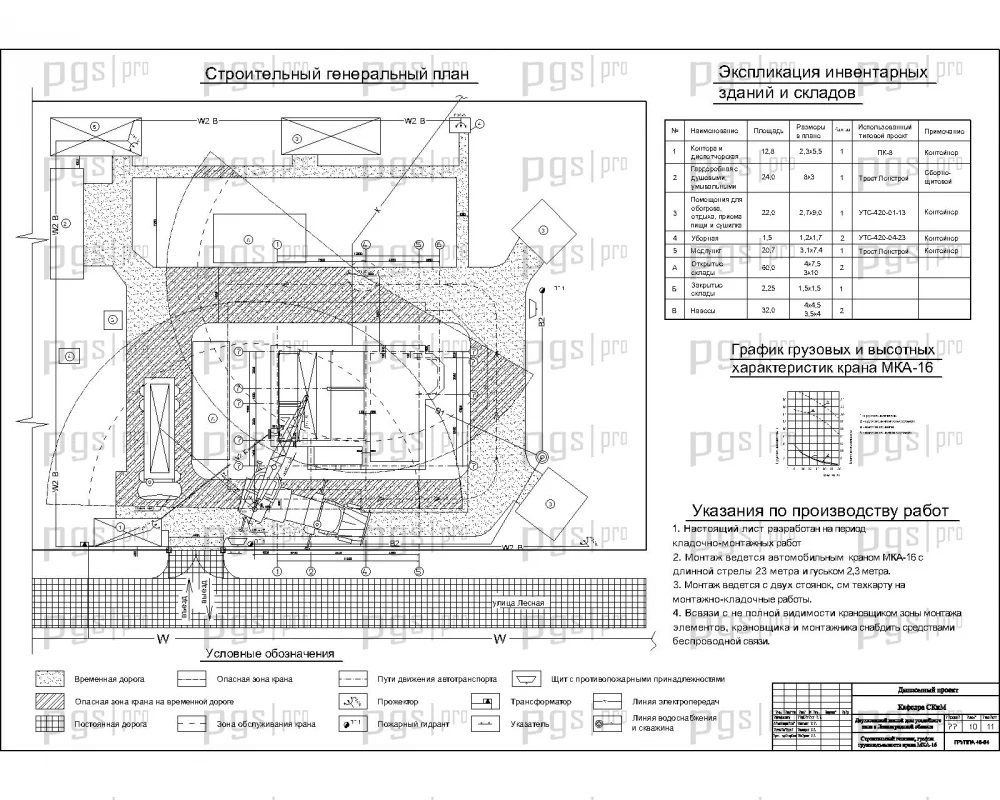

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Технико-экономические показатели: сметная стоимость объекта — 2 874 464,2 руб., сметная стоимость строительных работ — 1 039 338,11 руб., выработка на одного рабочего в день — 8626,87 руб., строительный объем здания — 1830 м³, сметная стоимость 1 м² общей площади здания — 14 465,31 руб., нормативная продолжительность строительства — 133 дня, продолжительность строительства — 121 день, коэффициент использования основных фондов — 1,23 процента, себестоимость 1 м² жилой площади — 12 747,88 руб.

Диплом №4001 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 132 листа пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Классическая архитектурная форма: двухэтажный дом с чердаком и усадебной планировкой — универсальный объект для защиты.
• Разнообразие конструкций: фундаменты, стены, перекрытия, стропильная система, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: две технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Уникальные функциональные зоны: встроенный гараж, сауна, кабинет, каминная гостиная.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №4001 по доступной цене — 6 000 рублей.
