Дипломный проект №4006 «2-ух этажный дом с гаражом в г. Ачинск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажных индивидуальных жилых зданий и предназначен для постоянного проживания семьи из 3–4 человек. Проект выполнен с учетом климатических условий г. Ачинск и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Проект включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями ГОСТ.

Проектируемый объект — двухэтажный жилой дом с цокольным этажом и гаражом, предназначенный для комфортного проживания семьи из 3–4 человек в г. Ачинск. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и эстетике малоэтажной застройки. Особенность проекта — наличие встроенного гаража на один легковой автомобиль, запроектированного в общем объеме дома на цокольном уровне. Дом имеет мансардный этаж с двускатной кровлей.

Архитектурный облик здания формируется двухскатной кровлей с мансардными окнами, симметричным фасадом с крыльцом и цокольной частью с облицовкой природным камнем. Наружные стены выполнены из кирпича с штукатурным фасадом. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №4006 предлагает оптимальное соотношение цены и качества.

Габаритные размеры здания в плане составляют 11,6 м в длину и 9,6 м в ширину, общая высота здания — 8,1 м. Вход в здание организован по фасаду 1–3 через тамбур с крыльцом.

Функциональные связи в здании решены поэтажно с четким зонированием общественной, приватной и хозяйственной функций. В основу планировочной структуры дома положен принцип функционального зонирования помещений с размещением их на различных уровнях.

Первый этаж (общественная зона): тамбур, холл, гостиная, кухня с мойкой и электрической плитой, столовая, санузел. Вход в жилую часть дома организован через холодные сени. Помещения первого уровня предназначены для встречи гостей и отдыха семьи.

Второй этаж (приватная зона): три спальни, холл, санузел. Спальни изолированы от общественного пространства первого этажа, что обеспечивает комфорт проживания.

Цокольный этаж (хозяйственно-техническая зона): гараж на один легковой автомобиль площадью 44 кв.м. Размещение гаража в подземной части обусловлено рациональным использованием площади участка и удобством эксплуатации.

Внутренняя отделка помещений выполнена водоэмульсионной краской, обоями, керамической плиткой в мокрых зонах. Полы в жилых комнатах, кухне, столовой и холле выполнены из линолеума на теплозвукоизолирующей подоснове. В санузлах, тамбуре и на балконе полы выполнены из керамической плитки. В подвале устроен асфальтобетонный пол. В здании предусмотрена внутриквартирная деревянная лестница по тетиве.

Фундамент: ленточные из сборных бетонных блоков и железобетонных подушек, укладываемых по выровненному песчаному основанию. Глубина заложения фундамента под наружные и внутренние стены составляет 3000 мм. Горизонтальная гидроизоляция из двух слоев рубероида на битумной мастике. Вертикальная гидроизоляция — обмазка горячим битумом до отметки -0,020 цементным раствором.

Наружные стены: кладка из кирпича М75 на растворе М50 с облицовкой кирпичом М100 на растворе М100. Внутренние стены — из кирпича КРПУ 75/150/15 ГОСТ 530-80 на цементно-песчаном растворе марки М50 с полным заполнением раствором горизонтальных и вертикальных швов толщиной 10 мм. Швы между панелями заливаются цементным раствором М100.

Перекрытия: сборные железобетонные плиты по серии 1.141-1. Плиты перекрытий укладываются по выровненному слою цементного раствора М100 толщиной 30 мм. Крепление анкерами стен с элементами перекрытия выполняется сразу после установки их на раствор и проверки правильности положения.

Кровля: двускатная из деревянных стропил, опирающихся на мауэрлаты, прогоны и обрешетку, по которой укладывается металлочерепица. Участки стропил, соприкасающиеся с кладкой, тщательно антисептируются и изолируются прокладкой из двух слоев толя. Материал покрытия кровли — металлочерепица. Крыша имеет внешний водосток.

Перегородки: кирпичные и штукатурные. Дверные коробки выполнены из деревянных профилей, забиваемых в кладку деревянными пробками. Оконные блоки имеют двойное остекление с расстоянием между стеклами 47 мм.

Технологическая карта на монтаж сборных железобетонных конструкций включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Карта содержит схемы строповки и монтажа плит перекрытий, схемы крепления анкерных соединений.

Календарный план производства работ составлен с учетом сезонности и технологических пауз. Применяется для оптимизации критического пути строительства и рационального использования строительной техники.

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Технико-экономические показатели: сметная стоимость объекта, сметная стоимость строительных работ, выработка на одного рабочего в день, строительный объем здания, сметная стоимость 1 м² общей площади здания, нормативная продолжительность строительства.

Диплом №4006 выделяется среди аналогичных работ по ПГС следующими характеристиками:

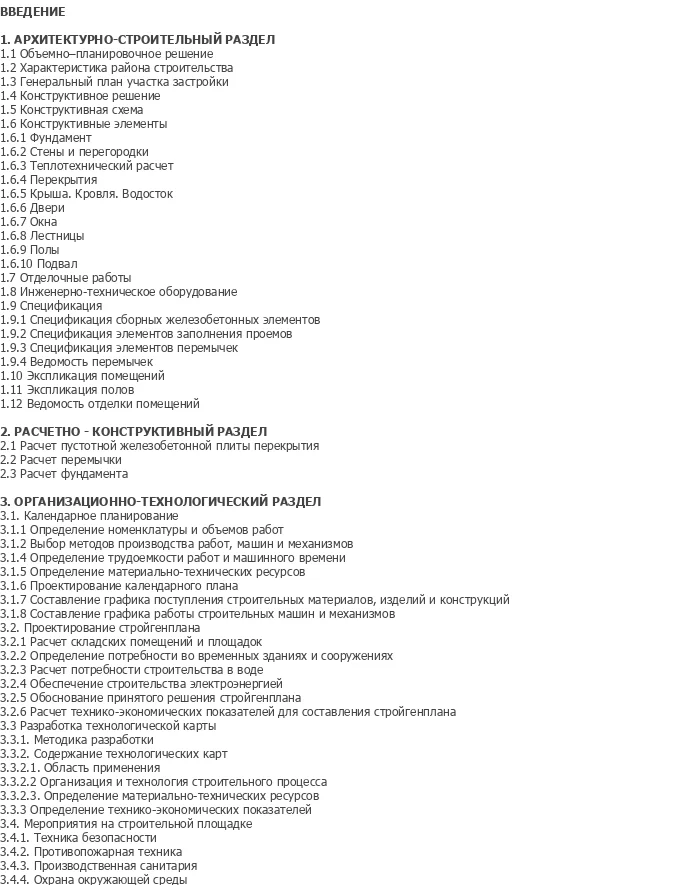

• Полная комплектация: 77 листов пояснительной записки и 7 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Классическая архитектурная форма: двухэтажный дом с цокольным этажом и мансардой — универсальный объект для защиты.
• Наличие гаража: встроенный гараж на один легковой автомобиль площадью 44 кв.м на цокольном уровне.
• Разнообразие конструкций: фундаменты, стены, перекрытия, стропильная система, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №4006 по доступной цене — 5 000 рублей.
