Дипломный проект №4008 «Сборно-монолитный коттедж с гаражом в г. Новочеркасске» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажных индивидуальных жилых зданий повышенной комфортности и предназначен для постоянного проживания семьи с возможностью организации зоны отдыха и рекреации. Проект выполнен с учетом климатических условий г. Новочеркасска и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Графическая часть выполнена в AutoCAD, пояснительная записка — в MS Word.

Проектируемый объект — двухэтажный коттедж со встроенным гаражом, расположенный в г. Новочеркасске. Данный ПГС дипломный проект разработан для комфортного проживания одной семьи с возможностью организации полноценной зоны отдыха и рекреации в подвальной части здания. Здание имеет размеры в осях 14,93 × 11,86 м, высотой 8,5 м, с высотой типового этажа 3,0 м. Конструктивная система с несущими продольными и поперечными стенами и сборными железобетонными перекрытиями обеспечивает необходимую пространственную жесткость и устойчивость конструкции.

Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных жилых домов повышенной комфортности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №4008 предлагает оптимальное соотношение цены и качества. Проект выполнен с учетом современных требований к энергоэффективности и может быть адаптирован под любой регион России.

Архитектурный облик здания формируется прямоугольной формой в плане, шатровой полувальмовой кровлей и симметричным фасадом с входной группой и эркером. Наружные стены выполнены из керамического кирпича с оштукатуриванием и облицовкой природным камнем по цоколю, что обеспечивает долговечность и привлекательный внешний вид. Общая площадь здания составляет 275,36 кв.м, жилая площадь — 104,45 кв.м, площадь застройки — 149,64 кв.м. Здание предназначено для постоянного проживания семьи из 4–6 человек и соответствует всем современным требованиям к комфорту и безопасности жилых помещений.

Функциональные связи в здании решены поэтажно с четким зонированием общественной, приватной, хозяйственной и рекреационной функций. В основу планировочной структуры коттеджа положен принцип размещения помещений на различных уровнях с учетом их назначения и режима эксплуатации.

Подвал (цокольный этаж, рекреационно-хозяйственная зона): сауна, спортзал, комната отдыха, котельная, хозяйственные и вспомогательные помещения. Размещение зоны отдыха и спортзала в подземной части обусловлено звукоизоляцией, температурным режимом и рациональным использованием площади участка. Санузлы оборудованы канализацией и водопроводом, предусмотрены вентиляционные и дымовые каналы.

Первый этаж (общественная зона): гостиная, кухня-столовая, холл, кабинет, санузел, гардеробная, встроенный гараж. Помещения первого уровня предназначены для встречи гостей и повседневной активности семьи. Вход в жилую часть дома организован через тамбур.

Второй этаж (приватная зона): три спальни, гардеробная, санузел, холл. Изоляция зон отдыха от общественного пространства обеспечивает комфорт проживания. Лестничная клетка связывает все этажи здания и обеспечивает удобство передвижения.

Фундамент сборно-монолитный ленточный, состоит из монолитной ленты и стеновых блоков, укладываемых по выровненному щебенчатому основанию толщиной 10 см. Под монолитной лентой предусмотрен слой песчаной подготовки. Углубление в основной массив более 10 см заполняется бетонной смесью. Монолитная лента под наружные стены имеет ширину 1000 мм и высоту 300 мм. Горизонтальная гидроизоляция выполняется из двух слоев рубероида на мастике. Цоколь облицовывается природным камнем шириной 1000 мм для защиты фундамента от дождевых и талых вод.

Наружные стены выполнены из керамического кирпича М 75 на цементно-песчаном растворе М 50 с четырехрядной кладкой и горизонтальной и вертикальной перевязкой швов. Толщина наружных стен — 510 мм, внутренних несущих стен — 400 мм. Внутри стены оштукатуриваются цементно-песчаным раствором слоем 20 мм. Оконные проемы выполнены с четвертями, оконные блоки металлопластиковые. Перемычки железобетонные, передают нагрузку от вышележащих конструкций на стены или простенки.

Перекрытия — сборные железобетонные многопустотные плиты. На наружные стены перекрытия укладываются от внутреннего края стены на 200 мм, на внутренние несущие стены — на 180 мм. Кровля шатровая полувальмовая из деревянных сборных элементов. Стропильные ноги выполнены из деревянного бруса сечением 100×100 мм, подкосы и стойки — брусом 50×120 мм. Кровельное покрытие — металлочерепица «Монтеррей» на обрешетке из досок сечением 50×50 мм. Предусмотрена теплоизоляция, пароизоляция и гидроизоляция кровли. Водосток неорганизованный. Расчет конструкций в дипломе выполнен ручным способом, что соответствует требованиям вузовской подготовки.

Технологическая карта на производство крыши из металлочерепицы включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Карта разработана для условий малоэтажного строительства и учитывает технологические требования к монтажу стропильной системы, обрешетки, укладке кровельного покрытия, а также мероприятия по гидроизоляции и пароизоляции.

Календарный план строительства составлен с учетом сезонности и технологических пауз. Он применяется для оптимизации критического пути строительства и рационального использования строительных ресурсов, машин и механизмов. План позволяет сократить общую продолжительность строительства при сохранении качества выполняемых работ. Нормативная продолжительность строительства составляет 133 дня.

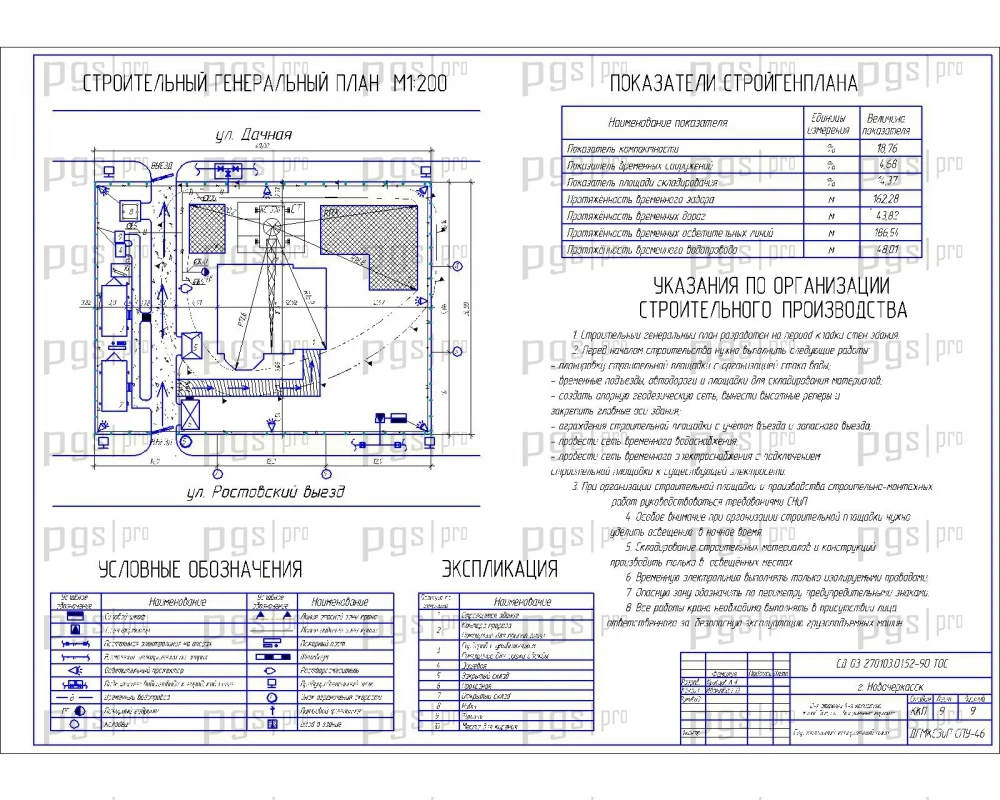

Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и электроснабжение строительной площадки, а также мероприятия по охране окружающей среды и производственной санитарии. Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего, строительный объем здания, сметную стоимость 1 кв.м общей площади, себестоимость 1 кв.м жилой площади и коэффициент использования основных фондов.

Диплом №4008 выделяется среди аналогичных работ по ПГС следующими характеристиками:

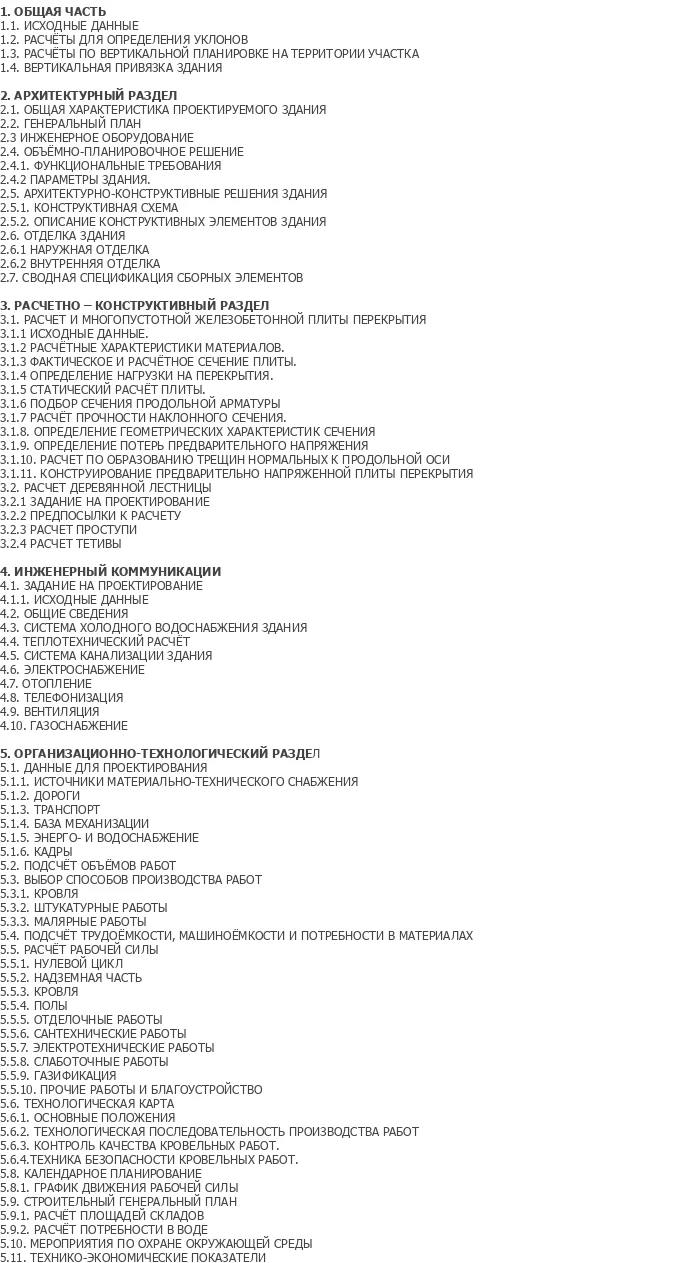

• Полная комплектация: 156 листов пояснительной записки и 9 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Практичная планировка: проект дома с гаражом и функциональное зонирование помещений с сауной и спортзалом.
• Разнообразие конструкций: сборно-монолитный фундамент, кирпичные стены, многопустотные перекрытия, деревянная стропильная система — расчет основных несущих элементов.

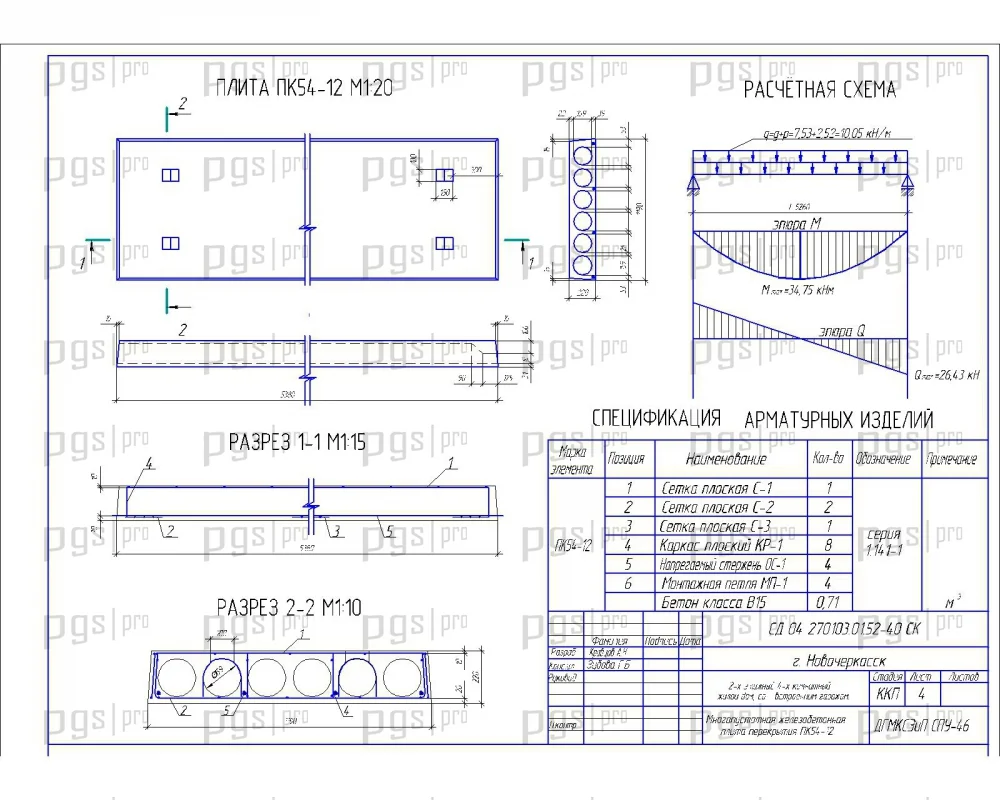

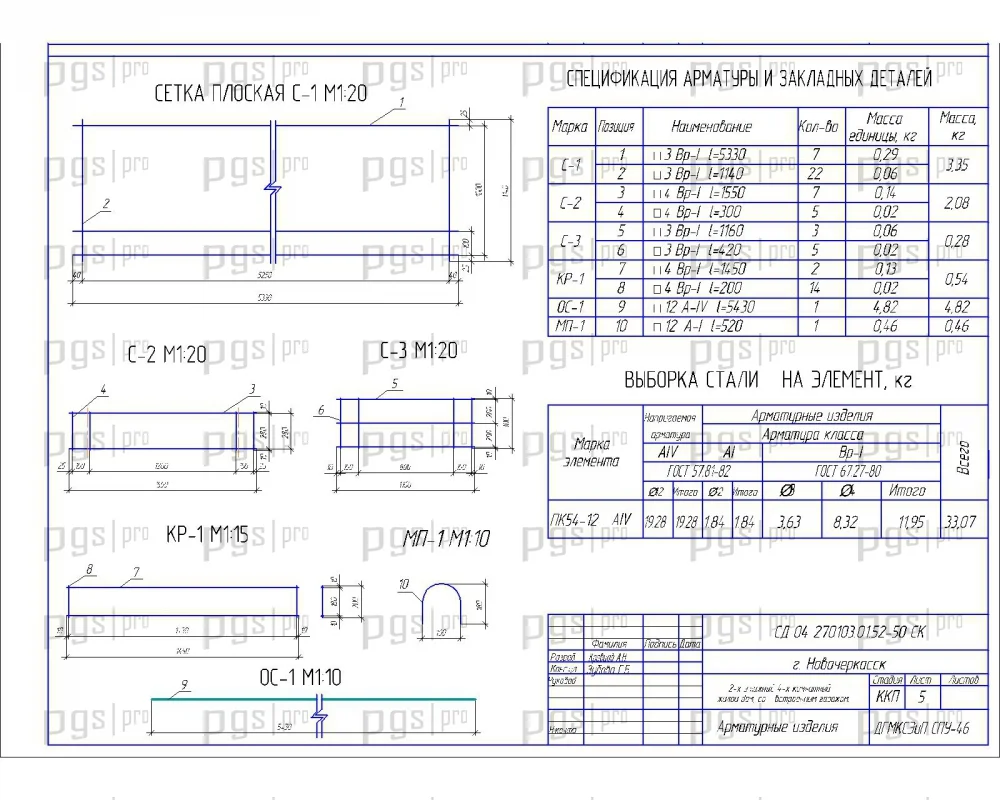

• Расчет деревянной лестницы и железобетонной многопустотной плиты ручным способом.
• Практическая направленность: технологическая карта на производство крыши из металлочерепицы, календарный график, строительный генплан.
• Технико-экономические показатели: полный расчет сметной стоимости, себестоимости и выработки.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №4008 по доступной цене — 6 000 рублей.
