Дипломный проект №4010 «Кирпичный коттедж с мансардой в г. Новочеркасске» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажных индивидуальных жилых зданий и предназначен для постоянного проживания семьи с дополнительными функциональными зонами. Данная дипломная работа выполнена с учетом климатических условий г. Новочеркасска и может быть адаптирована под любой регион России путем пересчета теплотехнического раздела. Проект включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями вузовской подготовки.

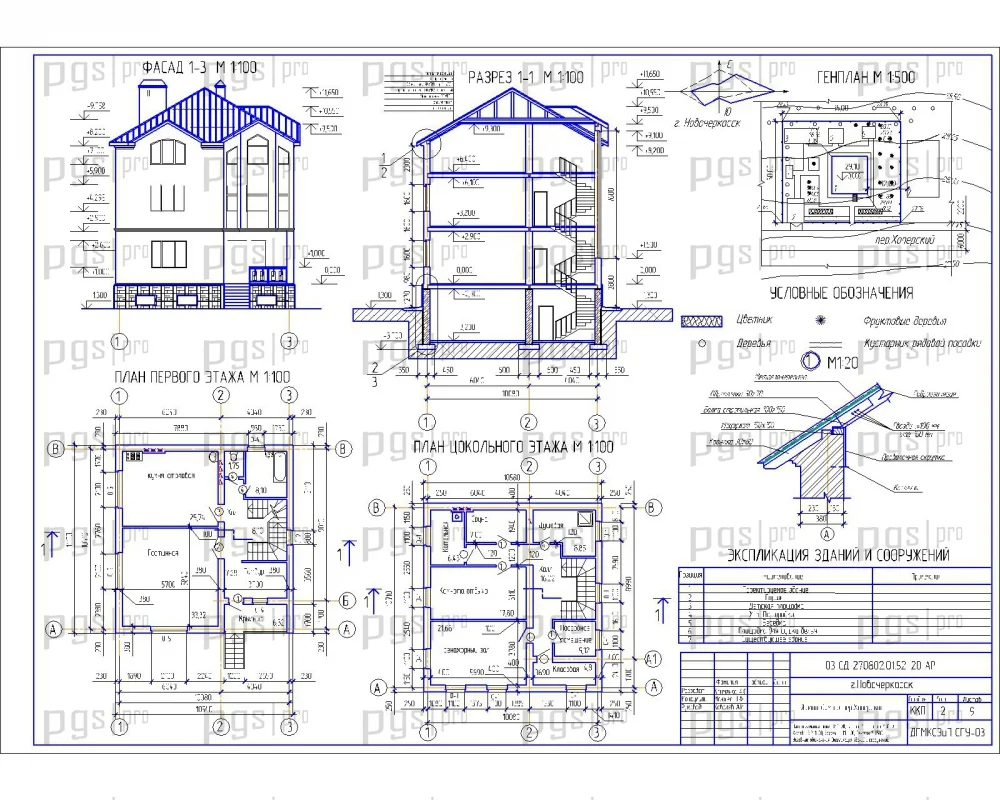

Проектируемый объект — кирпичный коттедж с мансардой в г. Новочеркасске, представляющий собой проект дома в Новочеркасске с расширенной функциональной программой. Здание включает цокольный этаж, два надземных этажа и мансардный этаж, что в совокупности формирует полноценный проект 2 этажного жилого дома с подвалом и мансардой. Общая площадь здания составляет 365,59 кв.м, жилая площадь — 221,26 кв.м, строительный объем — 1473,76 м3. Габаритные размеры в осях — 10,54 × 11,17 м, общая высота — 11,65 м, высота типового этажа — 3,2 м.

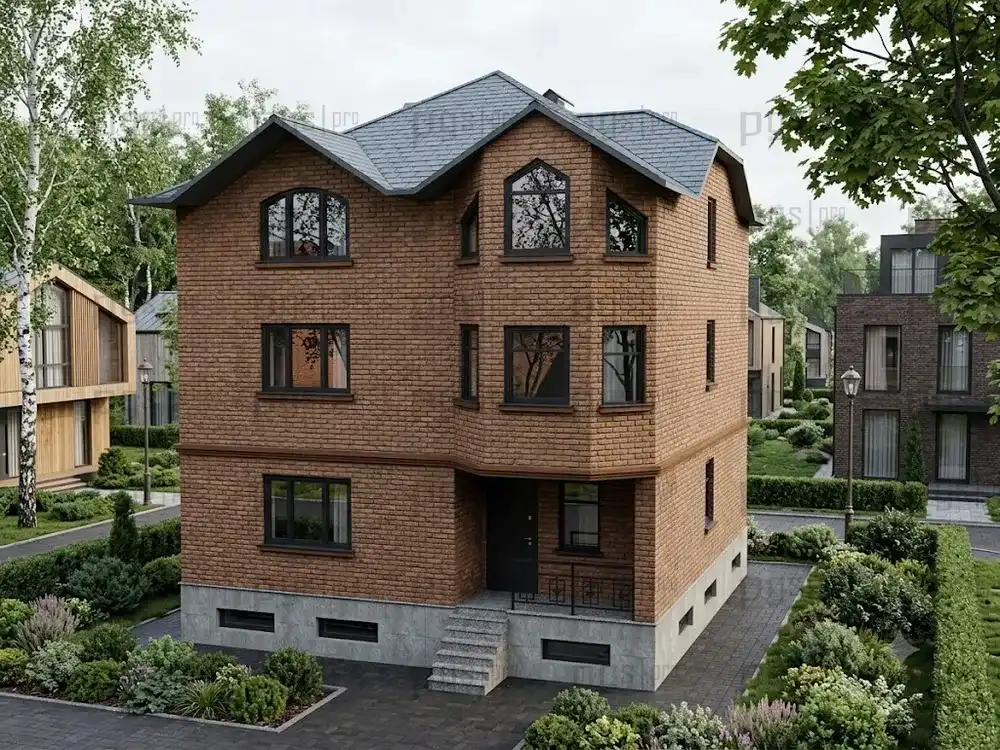

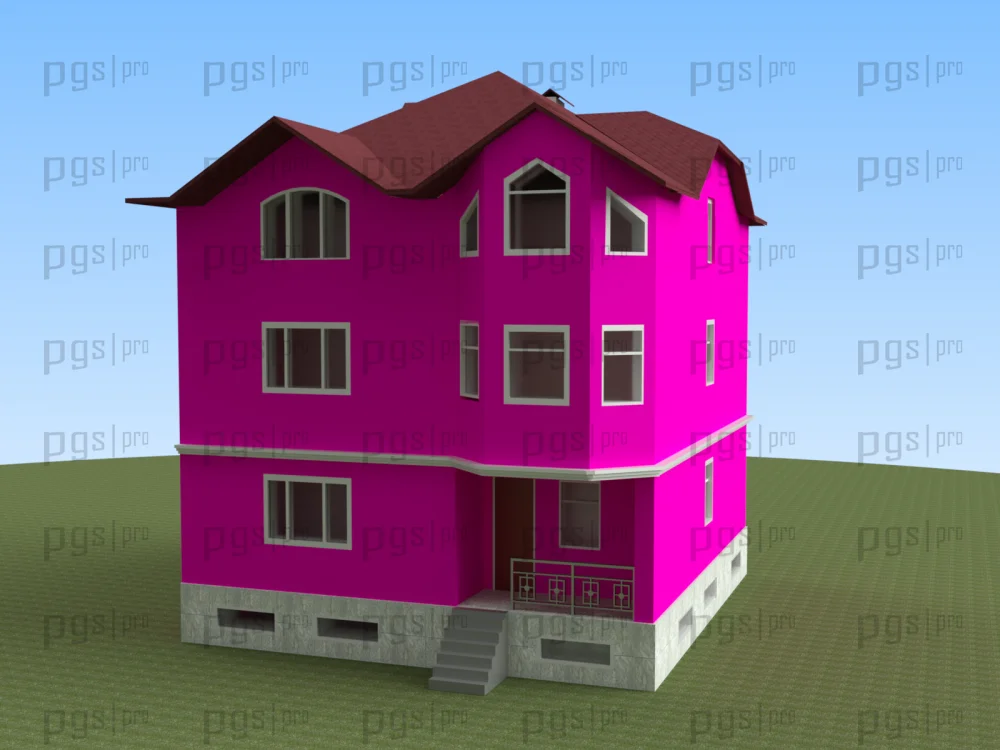

Данный шаблон проекта предусматривает размещение тренажерного зала, бильярдной, сауны и рабочего кабинета, что делает его уникальным среди стандартных дипломных работ. Архитектурный облик здания формируется мансардной шатровой крышей с металлочерепичным покрытием и симметричным фасадным решением с входной группой, оборудованной крыльцом и навесом. Наружные стены выполнены из керамического кирпича с утеплителем и облицовкой, что обеспечивает необходимые теплотехнические и эксплуатационные характеристики. Окна из металлопластика обеспечивают естественное освещение и энергосбережение.

Если вы ищете, где купить проект или скачать проект по направлению ПГС, диплом №4010 предлагает оптимальное соотношение цены и качества. Дом с монсардой и цокольным этажом подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных жилых домов. Проект может быть использован как базовый образец для разработки индивидуальных заданий с адаптацией под конкретный регион и требования заказчика.

Функциональные связи в здании решены поэтажно с четким зонированием общественной, приватной, хозяйственной и рекреационной функций. В основу планировочной структуры дома положен принцип комфортного проживания семьи с учетом функциональных, архитектурно-художественных и физико-механических требований. Вход в здание организован по фасаду с крыльцом и навесом на отметке 1,300 м.

Вертикальная связь между этажами осуществляется посредством одномаршевой деревянной лестницы с забежными ступенями шириной 1000 мм и ограждениями высотой 900 мм. Помещения цокольного этажа включают тренажерный зал, сауну, душевую, комнату отдыха и котельную, обеспечивая рекреационно-хозяйственную зону. Первый и второй этажи содержат жилые комнаты, гостиную, кухню-столовую и ванные комнаты. Мансардный этаж отведен под рабочий кабинет, комнату отдыха и бильярдную, что расширяет функциональные возможности дома.

• Цокольный этаж: холл, подсобное помещение, кладовая, тренажерный зал, комната отдыха, сауна, душевая, котельная
• Первый этаж: холл, ванная комната, кухня-столовая, санузел, гостиная, спальни
• Второй этаж: жилые комнаты, спальни, ванная комната, санузел, холл, бильярдная, комната отдыха
• Мансардный этаж: ванная комната, санузел, рабочий кабинет

В конструктивном отношении здание решено как бескаркасное с продольными и поперечными несущими стенами, выполненными из кирпича. Пространственная жесткость и устойчивость обеспечиваются сопряжением наружных стен с внутренними, а также настилами перекрытий, опирающихся на эти стены и крепящимися к ним с помощью анкерных стержней. Швы между настилами замоноличиваются раствором, что повышает пространственную жесткость здания.

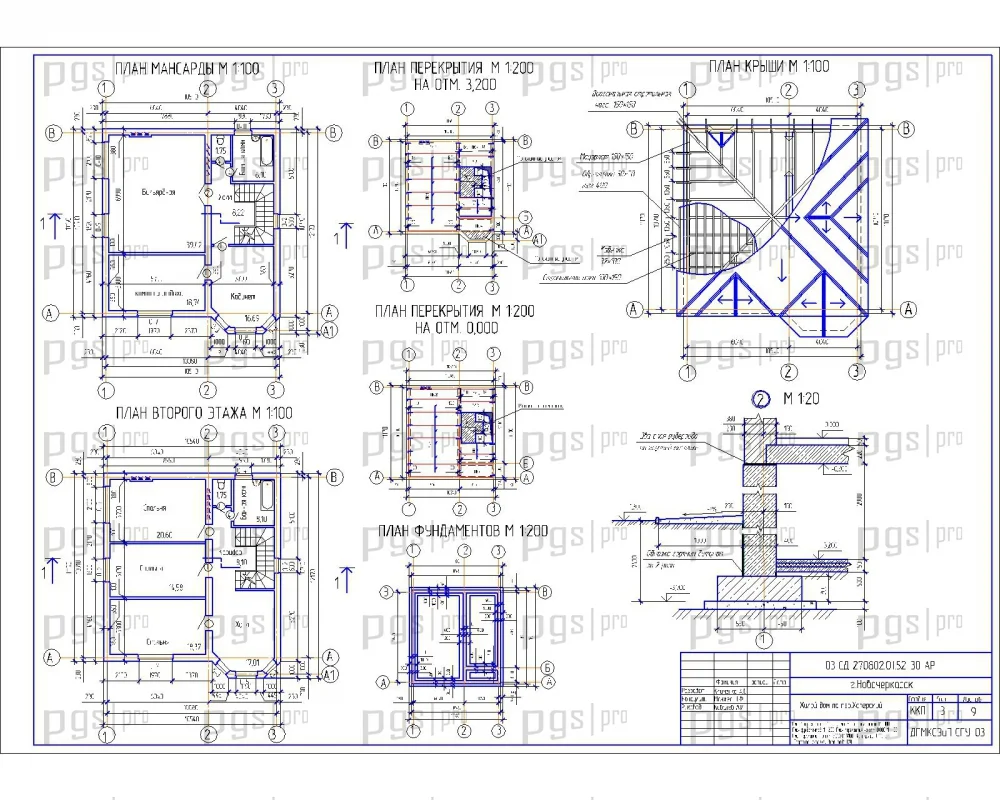

Фундаменты являются подземными конструкциями, передающими нагрузки от здания на грунт. По конструктивному решению фундаменты приняты ленточные сборные под все стены здания, глубиной 2,4 м. Толщина фундаментной стены составляет 400 мм, ширина подошвы 1000 мм и 1200 мм. Для устранения неровности грунтов предусмотрено устройство песчаной подушки толщиной 100 мм.

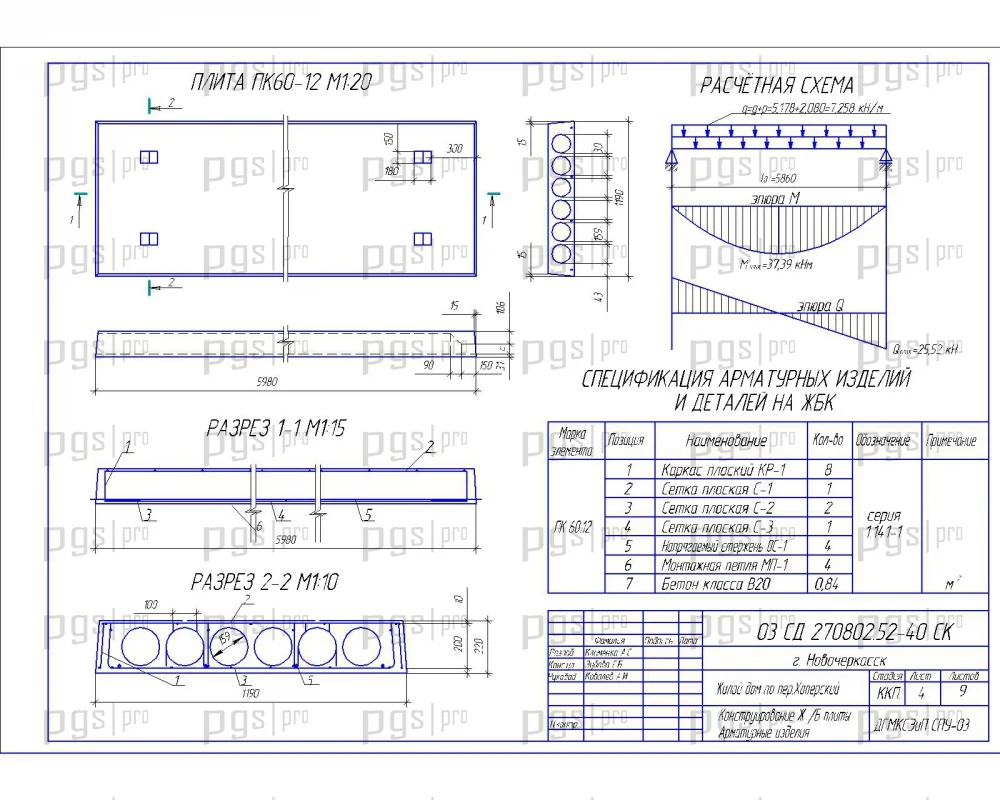

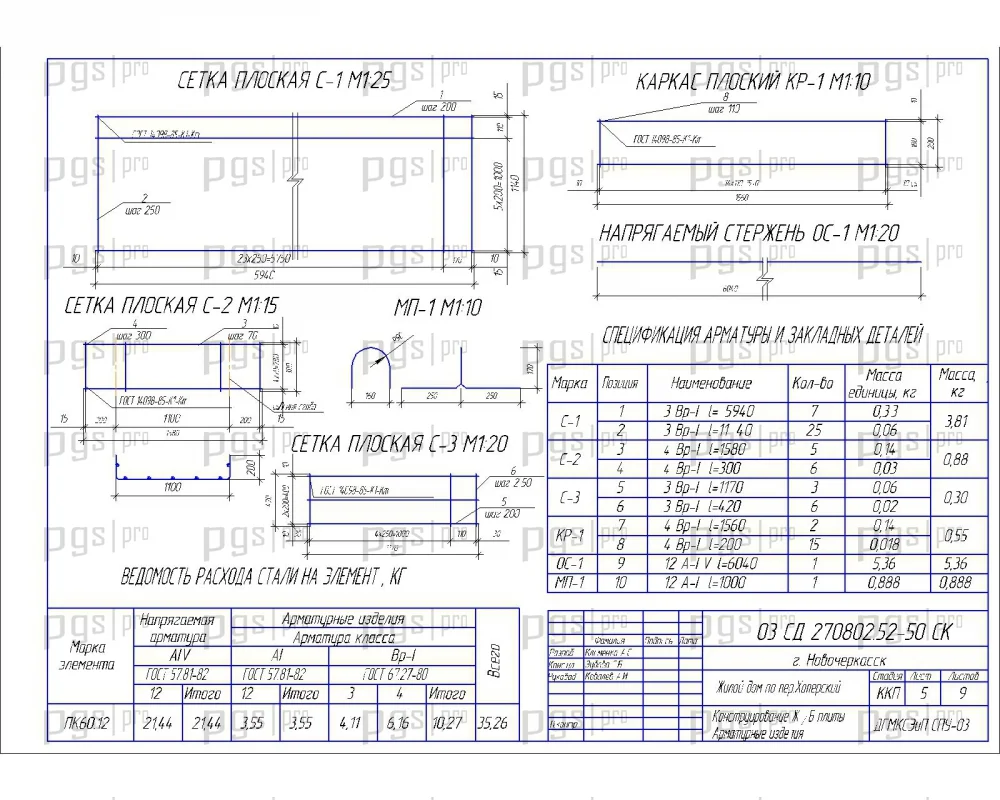

Наружные стены возведены из керамического кирпича М75 на цементно-песчаном растворе с толщиной 380 мм. Внутри стен уложен плитный утеплитель пенополистирол толщиной 80 мм, через слой пароизоляции обшитый гипсокартоном толщиной 15 мм. Перекрытия выполнены из сборных многопустотных железобетонных плит длиной 6000 мм и 4000 мм, шириной 1200 мм и 1500 мм. Кровля мансардная шатровая в осях 13, А-В и А1-В1, основные конструктивные элементы крыши выполнены из пиломатериалов хвойных пород, покрытие кровли металлочерепица.

Окна выполнены из металлопластика с двойным остеклением, двери деревянные щитовой конструкции. Полы по межэтажным перекрытиям обеспечивают звукоизоляционные свойства, в санузлах покрытие пола выполняется из керамической плитки. Водосток наружный неорганизованный.

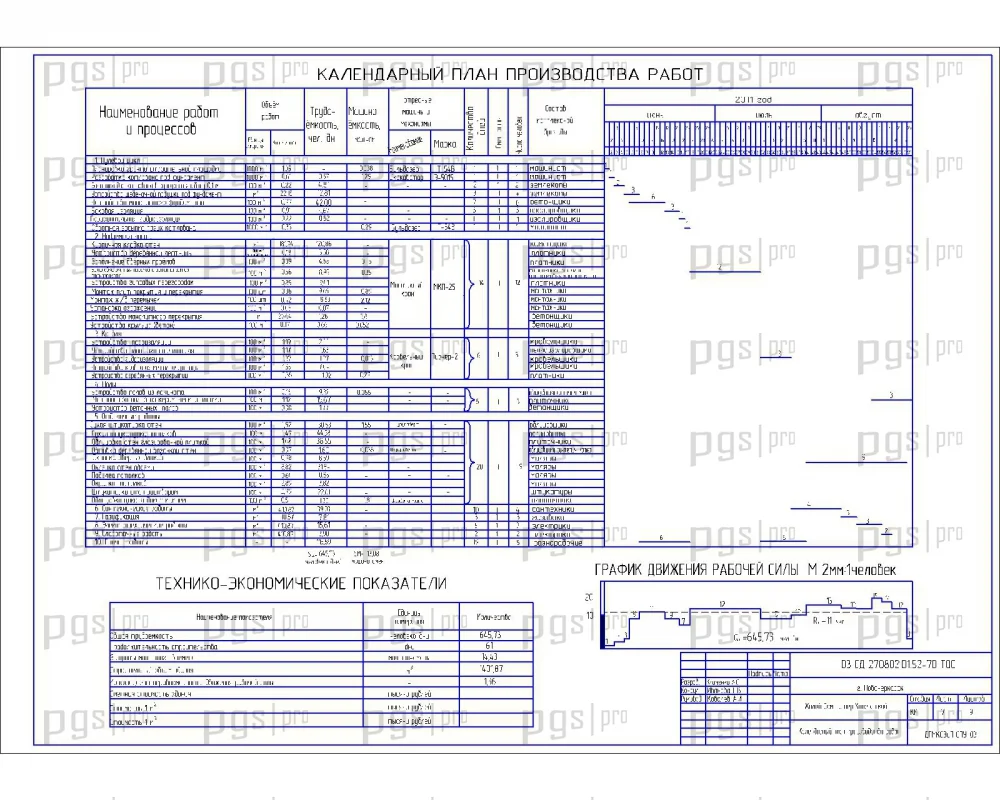

Раздел технологии и организации строительства включает разработку проекта производства работ на устройство кровли из металлочерепицы. Технологическая карта содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Календарный план составлен с учетом сезонности и технологических пауз для оптимизации критического пути строительства.

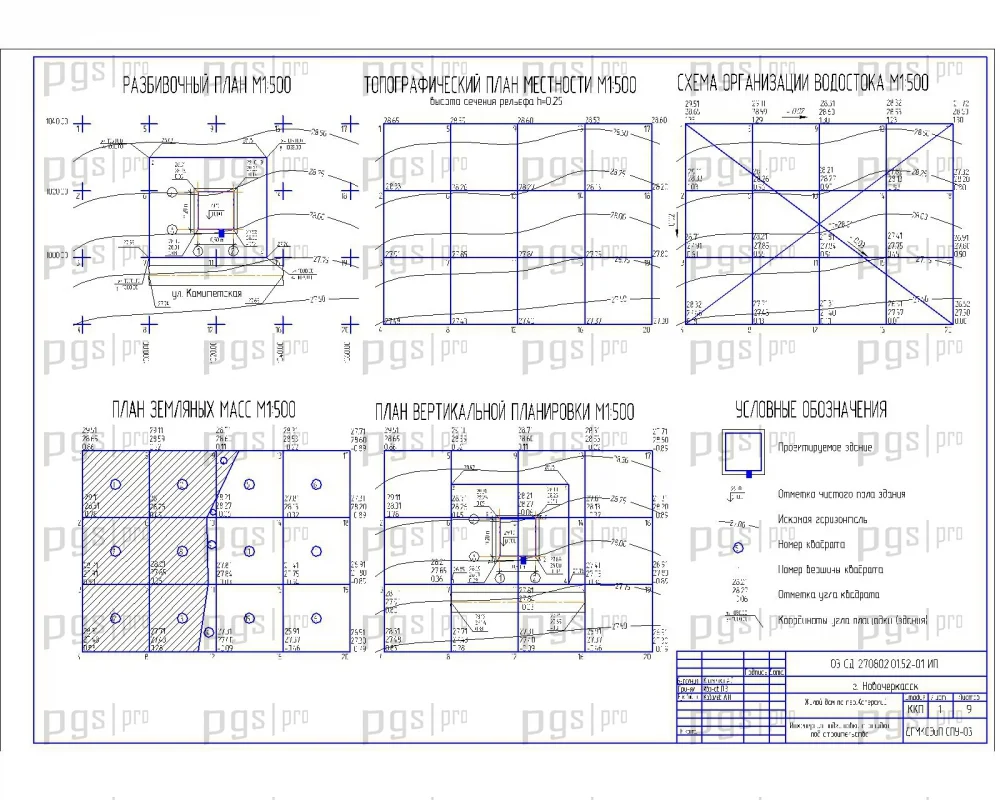

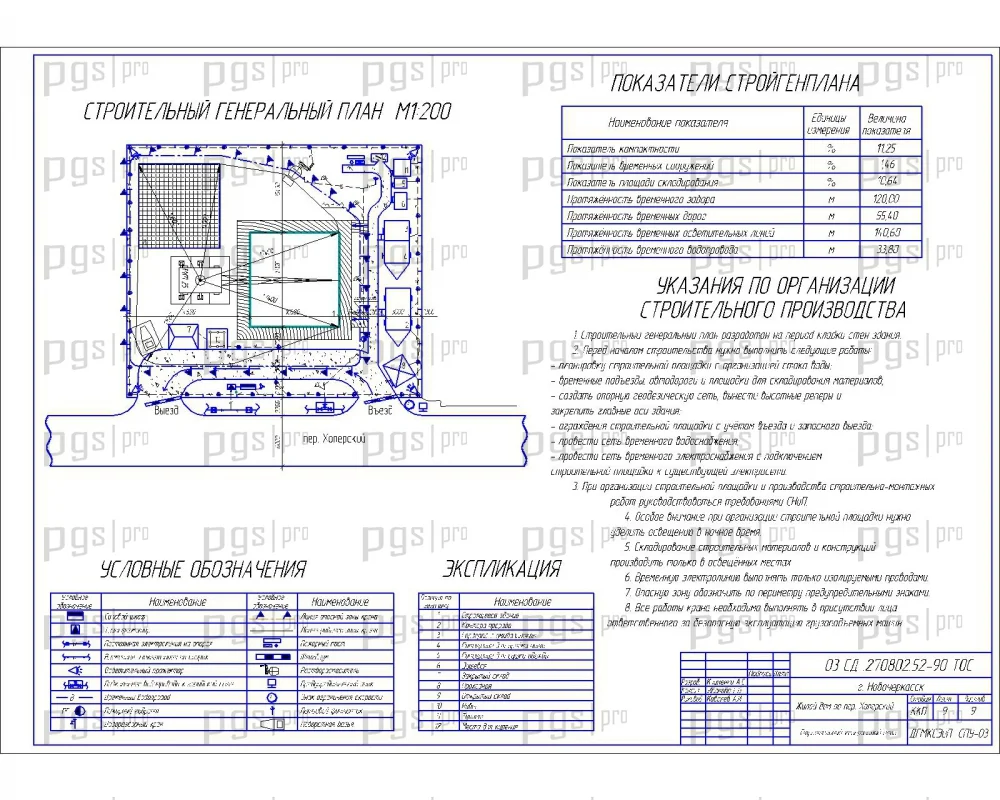

Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций на строительной площадке. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки. Раздел технико-экономических показателей включает сметную стоимость объекта, строительный объем здания, нормативную продолжительность строительства и коэффициент использования основных фондов.

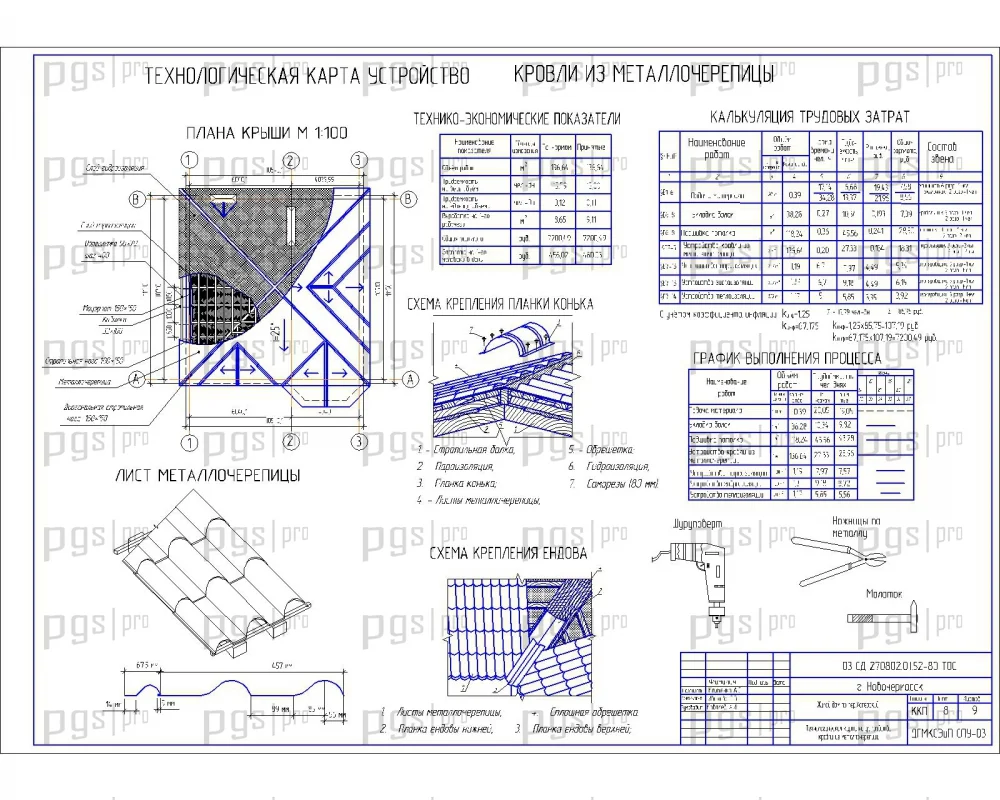

Технологическая карта на устройство кровли из металлочерепицы детализирует монтаж стропильной системы, обрешетки, укладки кровельного покрытия, гидроизоляции и пароизоляции. Мероприятия по охране окружающей среды и технике безопасности разработаны в соответствии с действующими нормативными документами.

Диплом №4010 выделяется среди аналогичных работ по ПГС следующими характеристиками:

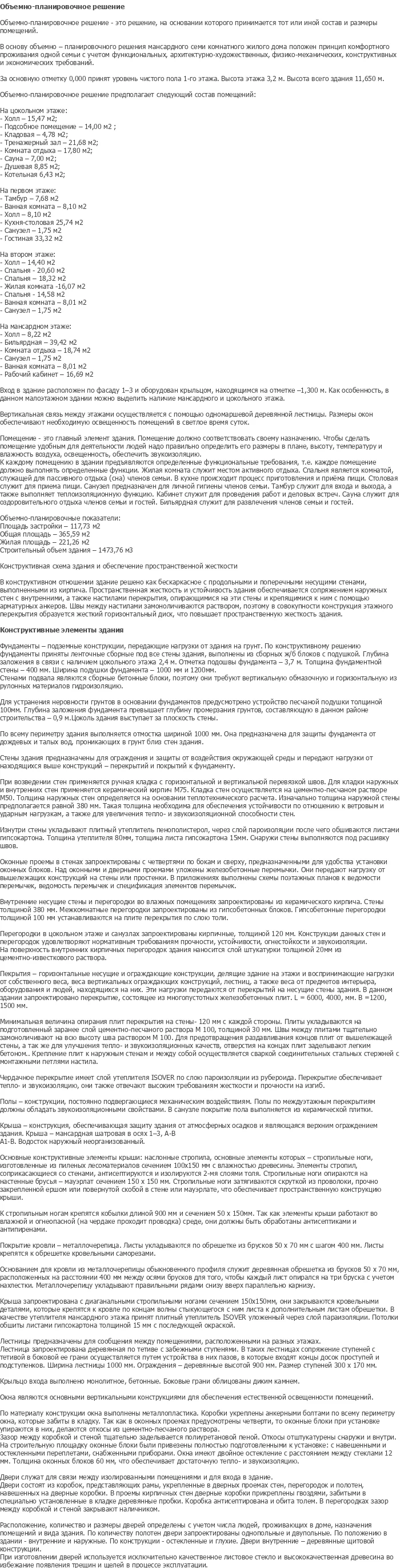

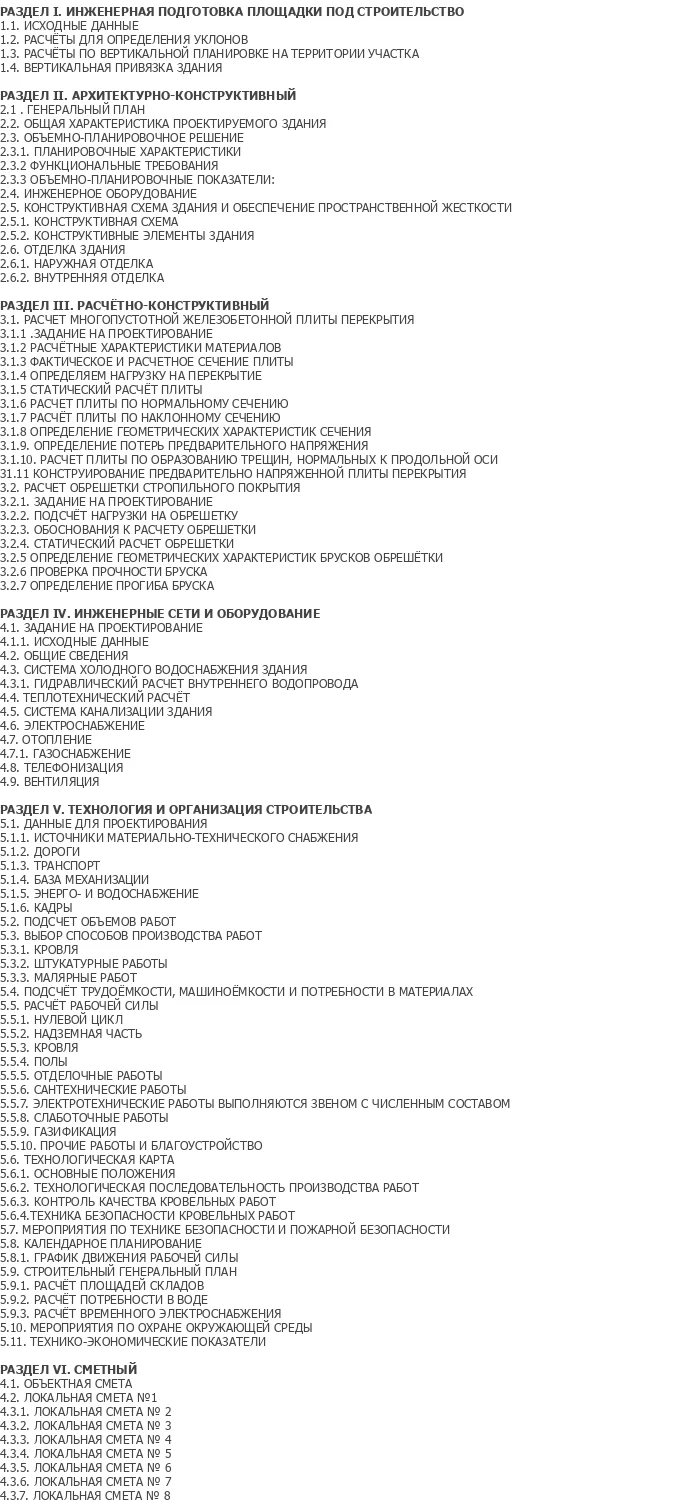

• Полная комплектация: 48 листов пояснительной записки и 8 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки
• Уникальные функциональные зоны: тренажерный зал, бильярдная, сауна и рабочий кабинет в составе жилого дома
• Разнообразие конструкций: ленточные фундаменты, кирпичные стены, сборные железобетонные перекрытия, мансардная шатровая кровля
• Практическая направленность: технологическая карта на устройство кровли, календарный график, строительный генплан, технико-экономические показатели
• Ручной расчет конструкций: соответствует требованиям вузовской подготовки по специальности ПГС
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды
• Доступная стоимость: полный комплект дипломной работы по цене 6 000 рублей

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №4010 по доступной цене.
