Дипломный проект №4013 «Дуплекс из монолитного пенобетона в г. Пенза» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажных индивидуальных жилых зданий и предназначен для постоянного проживания двух семей численностью 3–5 человек в каждой. Проект выполнен с учетом климатических условий г. Пенза и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Общий объем работы составляет 186 листов пояснительной записки и 14 листов графической части в формате AutoCAD (DWG).

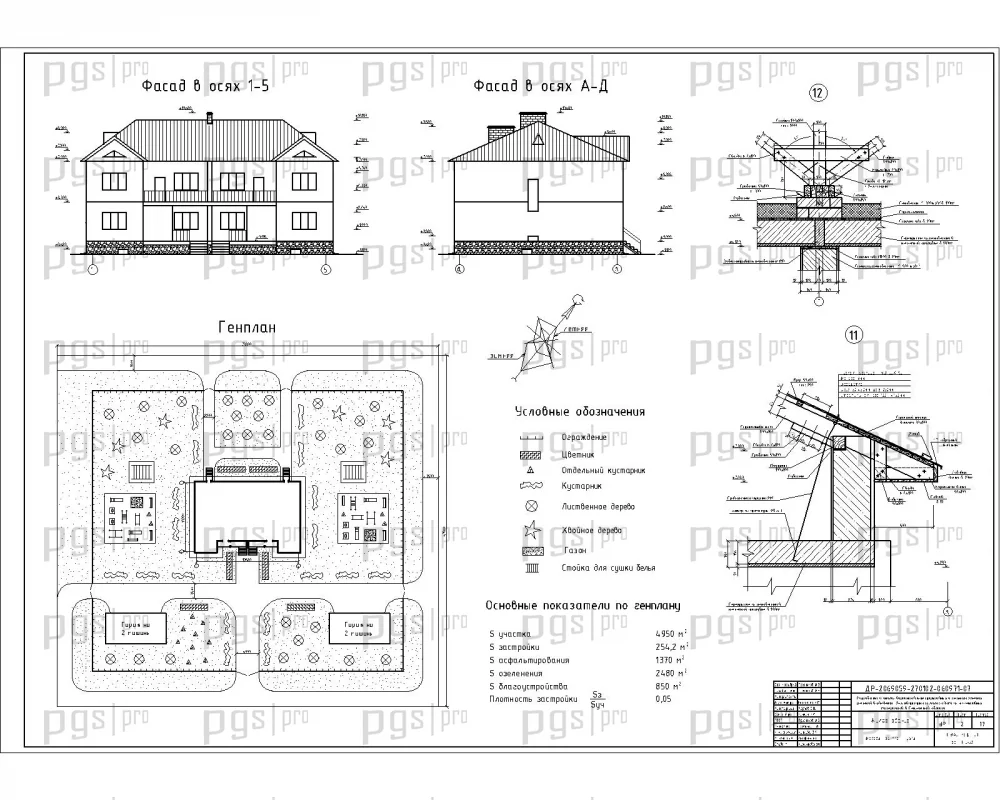

Проектируемый объект — двухэтажный жилой дуплекс с цокольным этажом, предназначенный для комфортного проживания двух семей. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, функциональности и эстетике малоэтажной застройки. Класс здания — III, степень долговечности — I, степень огнестойкости — III. Высота этажей составляет 2,98 м при перекрытиях из железобетонных плит и 3,02 м при монолитном перекрытии из пенобетона. Общая высота здания — 11,3 м.

Дом имеет прямоугольную форму в плане и рассчитан на проживание двух семей, состоящих из 3–5 человек. В каждую квартиру с улицы организован отдельный вход. На цокольном этаже расположены кладовые помещения, а на первом этаже — тамбур, кухня, гостиная, санузел. Второй этаж включает спальни, кабинет, ванную комнату и лоджии. Связь между основными помещениями осуществляется через коридоры. Вентиляция помещений естественная, осуществляется через каналы в стенах. Размеры окон обеспечивают необходимую освещенность помещений в светлое время суток.

Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №4013 предлагает оптимальное соотношение цены и качества. Проект выполнен в соответствии с требованиями СНиП по пожарной безопасности, надежности, защиты от шума, охраны окружающей среды, параметров микроклимата, а также архитектурно-художественным и экономическим требованиям.

Функциональные связи в здании решены поэтажно с четким зонированием общественной, приватной и хозяйственной функций. В основу планировочной структуры дуплекса положен принцип функционального зонирования помещений с размещением их на различных уровнях. Квартиры для обеспечения комфорта однородные помещения объединены в соответствующие группы по общности их назначения — зоны ночного и дневного пребывания жильцов.

Зону дневного пребывания включают кухня, кабинет и гостиная, объединенные прихожей, а также санузел. В зону ночного пребывания входят спальни с общим санузлом. На первом этаже расположены тамбур, кухня, гостиная, санузел. На втором этаже — спальни, кабинет, ванная комната, лоджии. На цокольном этаже находятся кладовые. Санузел оборудован водопроводом и канализацией. Вход в жилую часть дома организован через холодные сени с лестницей.

Помещения квартир соответствующих размеров и форм расположены в едином комплексе и подчинены требованиям стандартов СЭВ по обеспечению пожарной безопасности, взрывобезопасности, надежности, защиты от шума, охраны окружающей среды, параметров микроклимата, а также архитектурно-художественным и экономическим требованиям. Площадь застройки составляет 258,8 м². Высота потолков в жилых помещениях — 2,98 м. Окна выполнены из двухкамерных стеклопакетов с тройным остеклением. Двери — однопольные и двупольные, остекленные и глухие.

Конструктивная схема данного жилого дома — бескаркасная, стены играют роль несущих и ограждающих конструкций. Продольные стены имеют привязку к наружным продольным осям — 120 мм, к внутренней оси — центральную привязку. Поперечные стены имеют как центральную, так и нулевую привязку к поперечным осям. Все стены являются несущими, так как плиты перекрытия опираются по контуру (по четырем сторонам). Вся эта совокупность основных несущих элементов, составляющих линейную пространственную систему, образует несущий остов здания. Он надежно обеспечивает восприятие и передачу всех видов силовых воздействий.

В здании спроектированы сборный ленточный фундамент и монолитный ленточный фундамент. Сборные ленточные фундаменты состоят из плит-подушек, укладываемых в основание фундаментов и стеновых блоков, которые являются стенами подземной части здания. Фундаментные плиты-подушки укладываются на выровненное основание с песчаной подсыпкой толщиной 10 см. Плиты-подушки имеют ширину 800 мм и 1000 мм. При проектировании размеры фундаментных плит-подушек приняты согласно ГОСТ 13580-85. Плиты-подушки укладываются с разрывами. В местах сопряжения продольных и поперечных стен плиты подушки укладываются впритык и места сопряжения между ними заделываются бетонной смесью.

Наружные несущие стены выполнены из монолитного пенобетона в несъемной опалубке из цементно-стружечных плит толщиной 32 мм и гипсоволокнистых листов ГВЛ толщиной 12,5 мм. Толщина наружных стен определяется на основании теплотехнического расчета и составляет 400 мм. Внутренние несущие стены и перегородки выполнены также из монолитного пенобетона в несъемной опалубке толщиной 320 мм, перегородки имеют толщину 120 мм и выполнены из гипсовых пазогребневых плит, опирающихся на межэтажные перекрытия. В здании спроектировано перекрытие, состоящее из многопустотных железобетонных плит. На наружные и внутренние несущие стены перекрытия укладываются от внутреннего края стены на 100 мм. Монолитное перекрытие толщиной 180 мм из пенобетона плотностью 1100 кг/м³ и несъемной опалубки из листов ЦСП толщиной 24 мм. Плиты перекрытий являются опертыми по контуру, опирание на стены составляет 120 мм.

Крыша спроектирована двускатная, чердачная, стропильная. Запроектированные наклонные стропила опираются на наружные несущие стены, на которых закреплен подстропильный брус (мауэрлат). Стропильные ноги спроектированы в виде деревянного бруса, имеющего в сечении размеры 100×150. Для уменьшения величины прогиба стропил под действием веса конструкции кровли в осях В-Г предусмотрены подкосы и вертикальные стойки, которые упираются в лежень. В верхней части конструкции крыши стропила соединяются друг с другом посредством двухсторонней деревянной накладки. Кровля запроектирована из гибкой черепицы типа Ruflex, уложенной на листы фанеры толщиной 9 мм. Листы фанеры укладываются по обрешетке из досок поперечным сечением 50×50 мм с шагом 250 мм.

Технологическая карта на возведение монолитных пенобетонных стен включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Карта разработана с учетом специфики монолитного пенобетона и несъемной опалубки из цементно-стружечных плит и гипсоволокнистых листов. Технологическая карта содержит схему расположения опалубки, график производства работ, технологию укладки пенобетона в опалубку, мероприятия по уходу за бетоном и снятию опалубки.

Технологическая карта на устройство кровли из гибкой черепицы Ruflex содержит технологию монтажа стропильной системы, обрешетки, укладки кровельного покрытия, мероприятия по гидроизоляции и пароизоляции. Карта включает развертку кладки обрешетки, схему укладки гибкой черепицы, узлы примыкания кровли к стенам и парапетам, а также технологию устройства ендовы и коньковых элементов.

Календарный план производства работ составлен с учетом сезонности и технологических пауз. Применяется для оптимизации критического пути строительства. В проекте представлены два варианта календарного плана: в составе ППР (проект производства работ) и в составе ПОС (проект организации строительства).

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды. На генплане отражены зоны складирования пенобетонных блоков, арматуры, кровельных материалов, а также пути движения строительной техники.

Технико-экономические показатели: сметная стоимость объекта, сметная стоимость строительных работ, выработка на одного рабочего в день, строительный объем здания, сметная стоимость 1 м² общей площади здания, нормативная продолжительность строительства, продолжительность строительства, коэффициент использования основных фондов, себестоимость 1 м² жилой площади. В проекте также представлен сравнительный анализ стоимости 1 кв. м жилой площади при различных вариантах конструктивных решений.

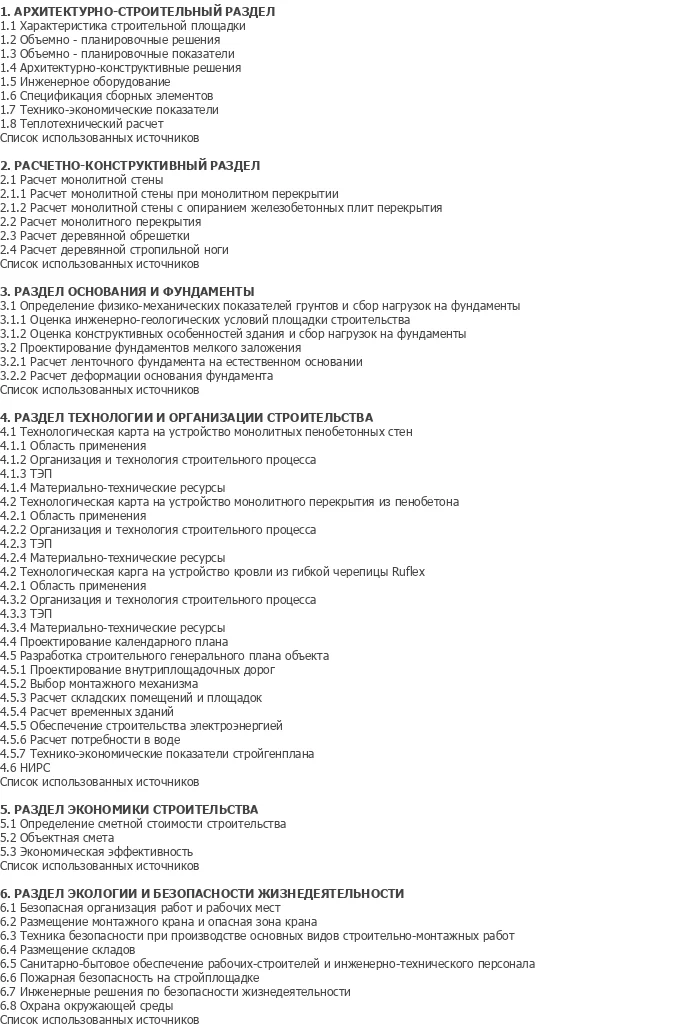

Диплом №4013 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 186 листов пояснительной записки и 14 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современный материал: монолитный пенобетон — актуальная технология энергоэффективного строительства, востребованная на рынке.
• Двухквартирная планировка: дуплекс на две семьи — редкий объект для дипломных проектов, демонстрирующий навыки проектирования многоквартирных малоэтажных зданий.
• Разнообразие конструкций: сборные и монолитные фундаменты, пенобетонные стены, железобетонные и монолитные перекрытия, стропильная система, кровля из гибкой черепицы — расчет и конструирование всех основных элементов.
• Практическая направленность: две технологические карты, два календарных графика, строительный генплан, технико-экономические показатели, сравнительный анализ.
• Наличие цокольного этажа: расширяет функциональность здания и демонстрирует навыки проектирования подземных конструкций.
• Ручной расчет: расчет фундамента произведен ручным способом, что соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды, экономике строительства, экологии и безопасности жизнедеятельности.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №4013 по доступной цене — 4 500 рублей.
