Дипломный проект №4014 «Таунхаус из керамического кирпича в г. Сыктывкар» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажных многоквартирных жилых зданий и предназначен для постоянного проживания трех семей численностью 3–5 человек в каждой секции. Проект выполнен с учетом климатических условий г. Сыктывкар и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Графическая часть выполнена в AutoCAD, пояснительная записка — в MS Word.

Проектируемый объект — трехсекционный таунхаус из керамического кирпича, предназначенный для комфортного проживания трех семей в г. Сыктывкар. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и эстетике малоэтажной застройки. Здание имеет размеры в осях 35,7 × 15,2 м, высотой 14,78 м, с цокольным, двумя жилыми и мансардным этажами. Конструктивная система здания с поперечными и продольными несущими стенами обеспечивает необходимую жесткость и устойчивость конструкции.

Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных многоквартирных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №4014 предлагает оптимальное соотношение цены и качества. Проект выполнен с учетом современных требований к энергоэффективности и может быть адаптирован под любой регион России.

Архитектурный облик здания формируется многоскатной кровлей с мансардными окнами, современной отделкой фасадов и эркерами. Наружные стены выполнены из керамического кирпича по трехслойной схеме с утеплением, что обеспечивает высокие теплотехнические характеристики в условиях северного климата. Каждая секция таунхауса имеет отдельный вход и индивидуальную планировку.

Функциональные связи в здании решены поэтажно с четким зонированием общественной, приватной и хозяйственной функций в каждой секции. На основании анализа планов этажей и разреза, представленных в графической части проекта, установлено следующее функциональное наполнение:

Цокольный этаж включает хозяйственно-технические помещения: гараж на два автомобиля, прачечную, кладовую, раздевалку, сауну, санузел, холл с эркером и коридор. Первый этаж — общественная зона: гостиная-столовая, санузел, вестибюль, тамбур. Второй этаж — приватная зона: спальня с эркером и мансардой, гардеробная, ванные, спальни. Мансардный этаж — дополнительные жилые помещения и хозяйственные зоны.

Внутренняя отделка помещений включает современные отделочные материалы. Полы выполняются из керамической плитки и паркета. Окна и двери — индивидуального изготовления. Лестничная клетка закрытого типа, сборная железобетонная, состоит из отдельных маршей и площадок. Выход на чердак осуществляется через лестничную клетку в виде люка со стремянкой.

Фундамент: сборно-монолитный. Ленточный монолитный фундамент выполнен из бетона М200, толщиной 500 мм. Стены подвала выполнены из фундаментных блоков стен подвалов марки ФБС на цементно-песчаном растворе марки М150. Над фундаментом устраивается ростверк. Свайное поле с планом свайного поля, планом ростверка, разверткой сечений и каркасами Кр-1...Кр-6.

Наружные стены: кирпичные трехслойные. Несущие стены толщиной 600 мм выполнены из керамического кирпича. Внутренние стены — из красного кирпича марки КП-У-100/15 ГОСТ 530-2007 на цементно-песчаном растворе марки 100. Перегородки — кирпичные в полкирпича. Утеплитель плотно прилегает к внутренней слою несущей стены, опирается поэтажно на керамзитобетонные рамки.

Перекрытия: железобетонные плиты. Плиты перекрытий и покрытия опираются на стены. Вертикальная гидроизоляция фундаментных блоков стен подвала выполнена из 2-х слоев «Техноэласт» марки ЭМП-И и ЭПП-И. Горизонтальная гидроизоляция — битумная грунтовка.

Кровля: многоскатная, конструкция кровли с холодным чердаком. Кровля многоскатная, покрытие из гибкой битумной черепицы. Высота чердака до коньковой части — 3700 мм. Конструкция крыши состоит из стропильной системы (прогоны, фермы, стропильные ноги), антиконденсационной пленки SVITAPFOL D-1, обрешетки, фанеры 18 мм и битумной черепицы. На эркерах ската по всей длине здания устраивают ограждения, препятствующие сходу снега с крыши. Чердачное помещение неотапливаемое и не эксплуатируемое, проветриваемое через слуховые окна. Отвод воды с кровли неорганизованный, осуществляемый по скатам крыши.

Технологическая схема монтажно-кладочных работ включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности, контроль кладки кирпичных стен.

Технологическая схема на бетонирование ленточного монолитного фундамента содержит технологию опалубочных работ, арматурных работ, бетонирования перекрытий, мероприятия по технике безопасности и охране труда.

Календарный график строительства составлен с учетом технико-экономических показателей, графика движения машин и механизмов, графика доставки материалов и конструкций. Применяется для оптимизации критического пути строительства.

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций, условные обозначения. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Диплом №4014 выделяется среди аналогичных работ по ПГС следующими характеристиками:

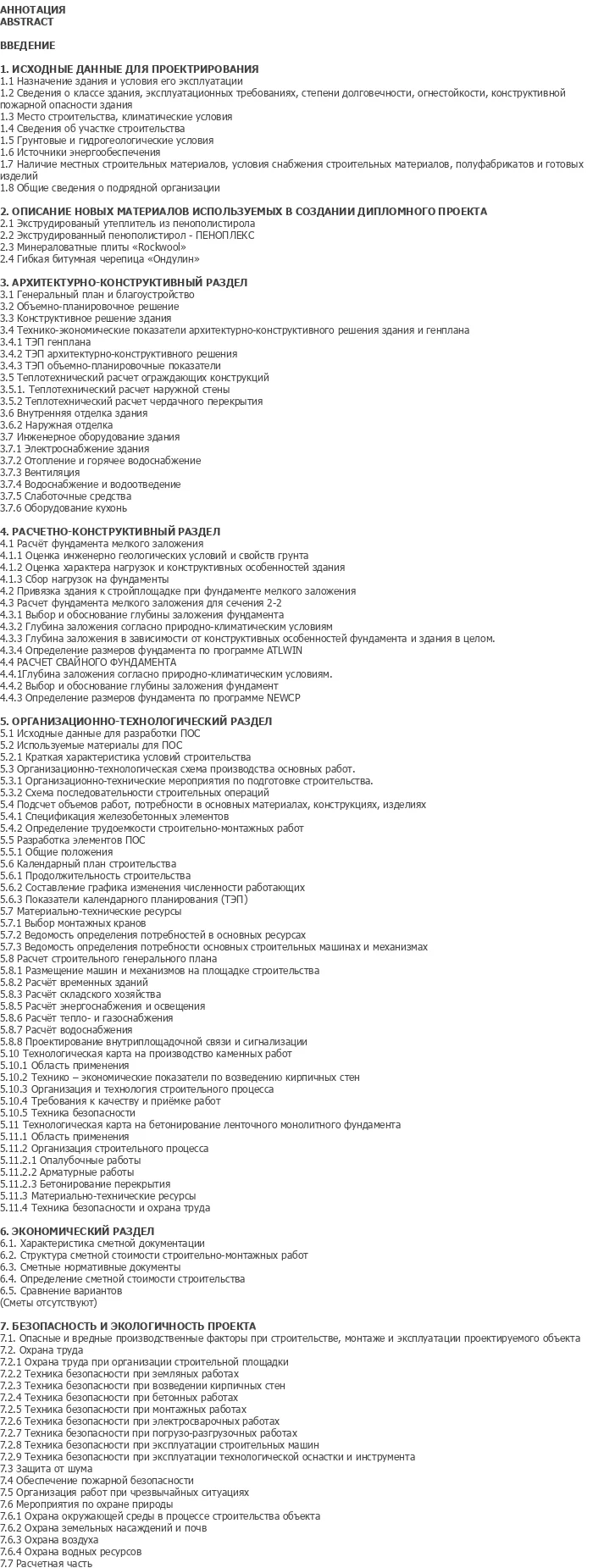

• Полная комплектация: 288 листов пояснительной записки и 9 листов графики AutoCAD — объем значительно превышает стандартные требования вузовской подготовки.
• Современные материалы: использование керамического кирпича с трехслойной стеновой конструкцией — актуальная технология энергоэффективного строительства.
• Сложная конструктивная схема: сборно-монолитный фундамент, свайное поле, ростверк, кирпичные стены, железобетонные перекрытия, многоскатная кровля — расчет и конструирование всех основных элементов.
• Программный расчет: использование специализированного ПО GEA, ATLWIN, NEWCP — соответствует современным требованиям к проектированию.
• Практическая направленность: две технологические схемы, календарный график, строительный генплан, технико-экономические показатели.
• Уникальные функциональные зоны: гараж на два автомобиля, сауна, эркеры, мансардные окна.
• Многоквартирный формат: таунхаус на три семьи — редкий объект для дипломных проектов ПГС, выделяется на защите.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №4014 по доступной цене — 5 000 рублей.
