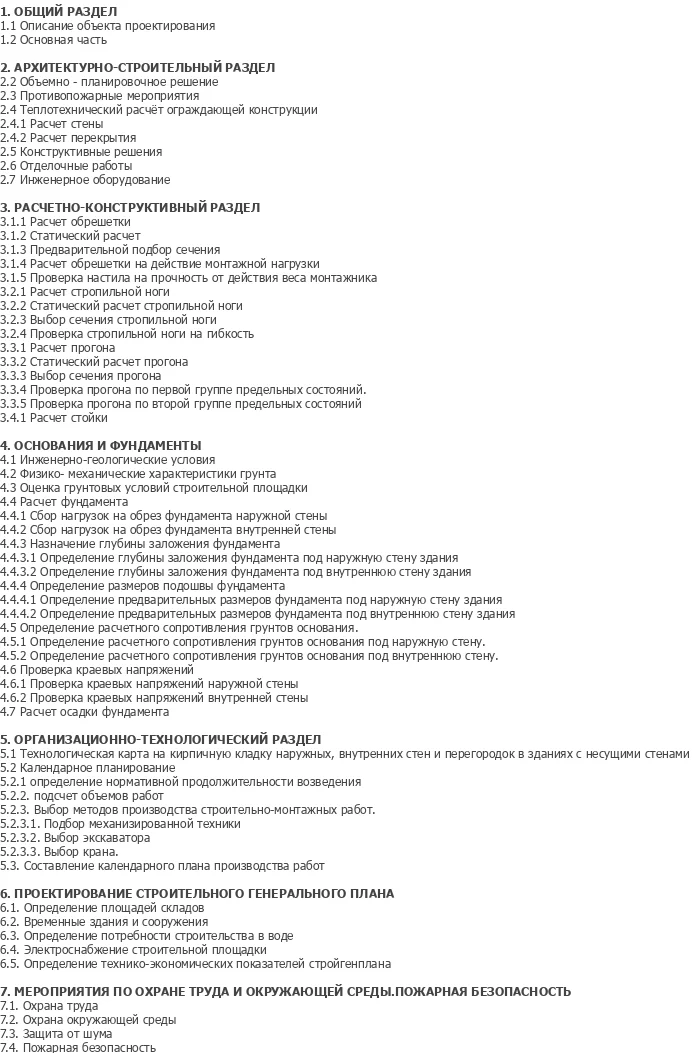

Дипломный проект №4015 «Малоэтажный жилой дом в г. Харзел в Бельгии» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажных индивидуальных жилых зданий и предназначен для постоянного проживания одной семьи. Проект выполнен с учетом климатических условий Бельгии и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. В состав проекта входят пояснительная записка из 7 разделов и графическая часть из 6 листов, оформленные в соответствии с требованиями вузовской подготовки.

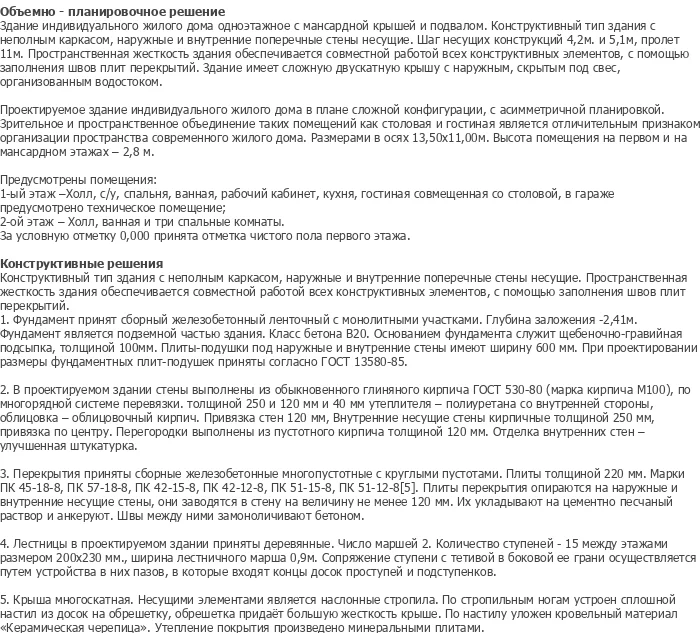

Проектируемый объект — одноэтажный жилой дом с мансардой и подвалом в г. Харзел (Бельгия), относящийся к категории малоэтажных индивидуальных жилых зданий. Данный ПГС дипломный проект разработан для комфортного проживания одной семьи и имеет сложную конфигурацию в плане с асимметричной планировкой. Конструктивный тип здания — с неполным каркасом, наружные и внутренние поперечные стены несущие. Шаг несущих конструкций составляет 4,2 м и 5,1 м, пролет 11 м. Пространственная жесткость здания обеспечивается совместной работой всех конструктивных элементов с помощью заполнения швов плит перекрытий.

Здание имеет сложную двускатную крышу с наружным водостоком, скрытым под свес. За условную отметку 0,000 принята отметка чистого пола первого этажа. Высота помещений на первом и мансардном этажах составляет 2,8 м. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №4015 предлагает оптимальное соотношение цены и качества.

Проектируемое здание индивидуального жилого дома в плане имеет сложную конфигурацию с асимметричной планировкой. Здание представляет собой пространственное объединение помещений, где столовая и гостиная совмещены — это отличительный признак организации пространства современного жилого дома. Размерами в осях здание составляет 13,50 × 11,00 м.

Первый этаж: холл, санузел, спальня, ванная, рабочий кабинет, кухня, гостиная совмещенная со столовой. В гараже предусмотрено техническое помещение. Мансардный этаж: холл, ванная и три спальные комнаты. Функциональные связи в здании решены с четким зонированием общественной, приватной и хозяйственной функций. Вход в жилую часть дома организован через главный вход.

Внутренняя отделка стен выполнена улучшенной штукатуркой. Наружные стены имеют многоярусную систему перевязки с облицовкой облицовочным кирпичом. Внутренние несущие стены кирпичные, перегородки выполнены из пустотного кирпича. Пространственная планировка дома обеспечивает комфортное проживание при оптимальном использовании площади.

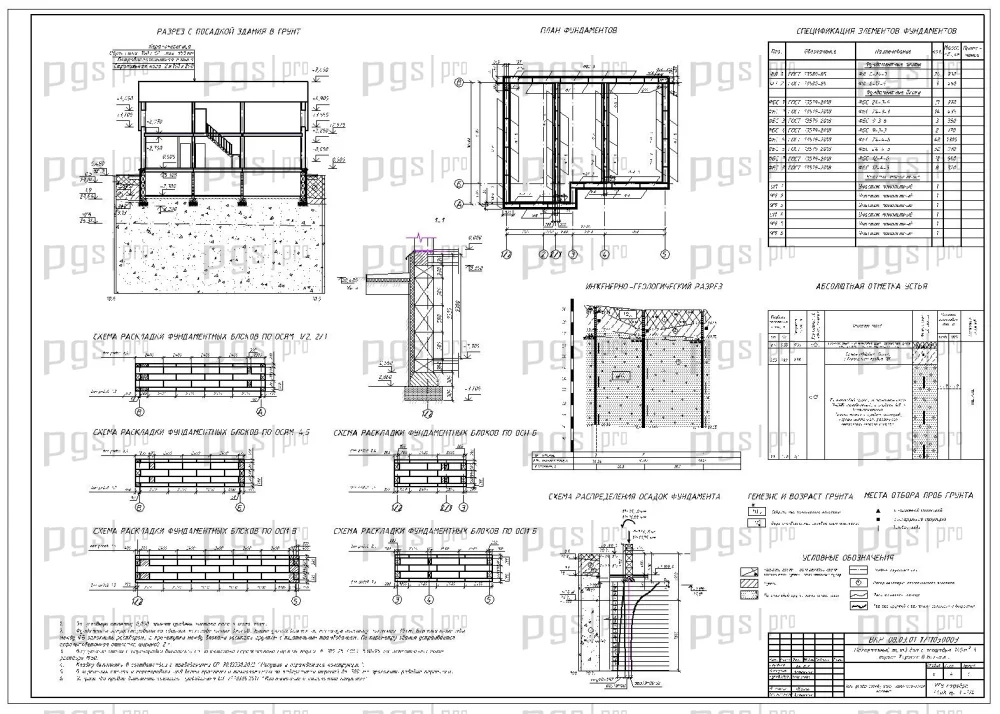

Фундамент: сборный железобетонный ленточный с монолитными участками. Глубина заложения фундамента составляет 2,41 м. Фундамент является подземной частью здания, класс бетона B20. Основанием фундаментов служит щебеночно-гравийная подстилка толщиной 100 мм. Плиты-подушки под наружные и внутренние стены имеют ширину 600 мм. При проектировании размеры фундаментных плит-подушек приняты согласно ГОСТ 13580-85.

Наружные стены: выполнены из обыкновенного глиняного кирпича ГОСТ 530-80 марки М100 по многоярусной системе перевязки. Толщина стен составляет 250 мм и 120 мм с 40 мм утеплителя полиуретана со внутренней стороны. Облицовка — облицовочный кирпич. Привязка стен 120 мм. Внутренние несущие стены: кирпичные толщиной 250 мм. Перегородки: выполнены из пустотного кирпича толщиной 120 мм. Отделка внутренних стен — улучшенная штукатурка.

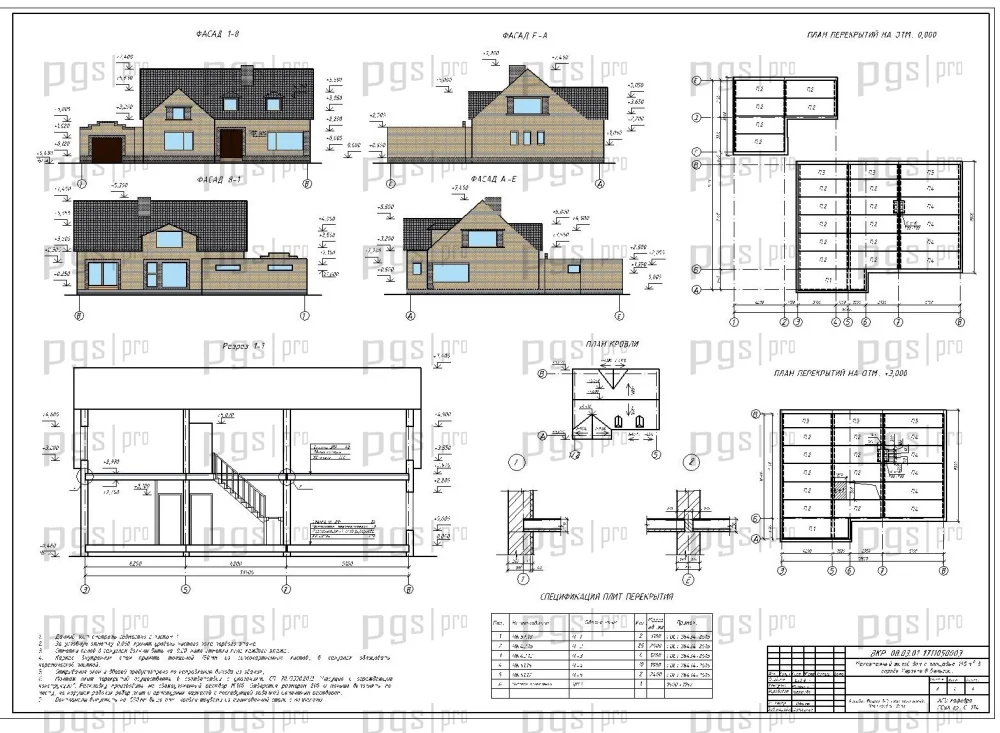

Перекрытия: сборные железобетонные многопустотные с круглыми пустотами, плиты толщиной 220 мм. Марки плит: ПК 45-15-8, ПК 57-18-8, ПК 42-12-8, ПК 51-15-8, ПК 51-12-8. Плиты перекрытия опираются на наружные и внутренние несущие стены, заводятся в стену на величину не менее 120 мм. Укладываются на цементно-песчаный раствор с электросваркой. Швы между плитами замоноличивают бетоном.

Лестницы: в проектируемом здании приняты деревянные. Число маршей 2, количество ступеней — 15 между этажами размером 200 × 230 мм, ширина лестничного марша 0,9 м. Сопряжение ступени с тетивой в боковой ее грани осуществляется путем устройства в них пазов, в которые входят копья доски приступлений и подступенков.

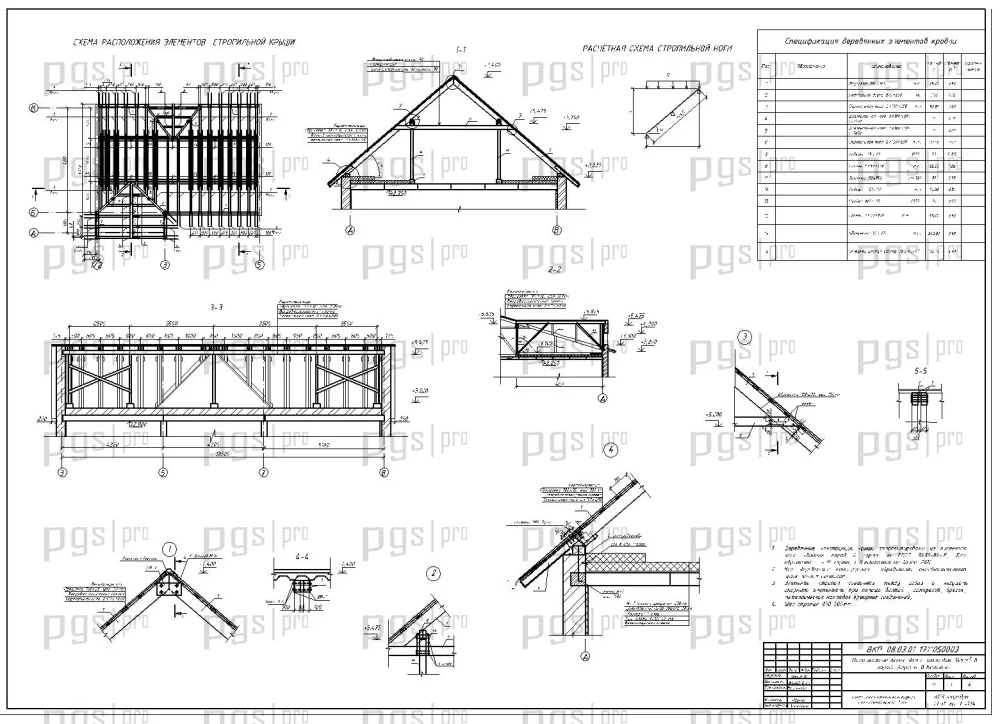

Кровля: многоскатная. Несущими элементами являются наслонные стропила. По стропильным ногам устроен сплошной настил из досок обрешетки, которая придает большую жесткость крыше. По настилу уложен кровельный материал «керамическая черепица». Утепление покрытия произведено минеральными плитами. Здание имеет сложную двускатную крышу с наружным водостоком, скрытым под свес.

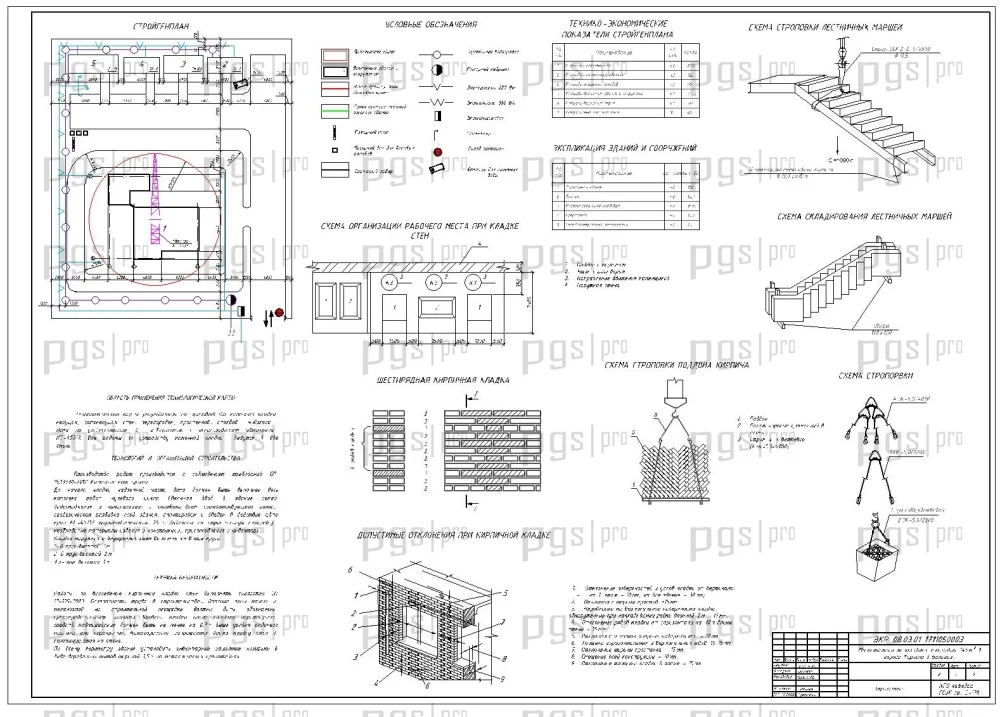

Технологическая карта на кирпичную кладку наружных, внутренних стен и перегородок в зданиях с несущими стенами включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Карта детализирует технологию возведения стен из глиняного кирпича марки М100 с устройством утеплителя, облицовки и электросваркой плит перекрытия.

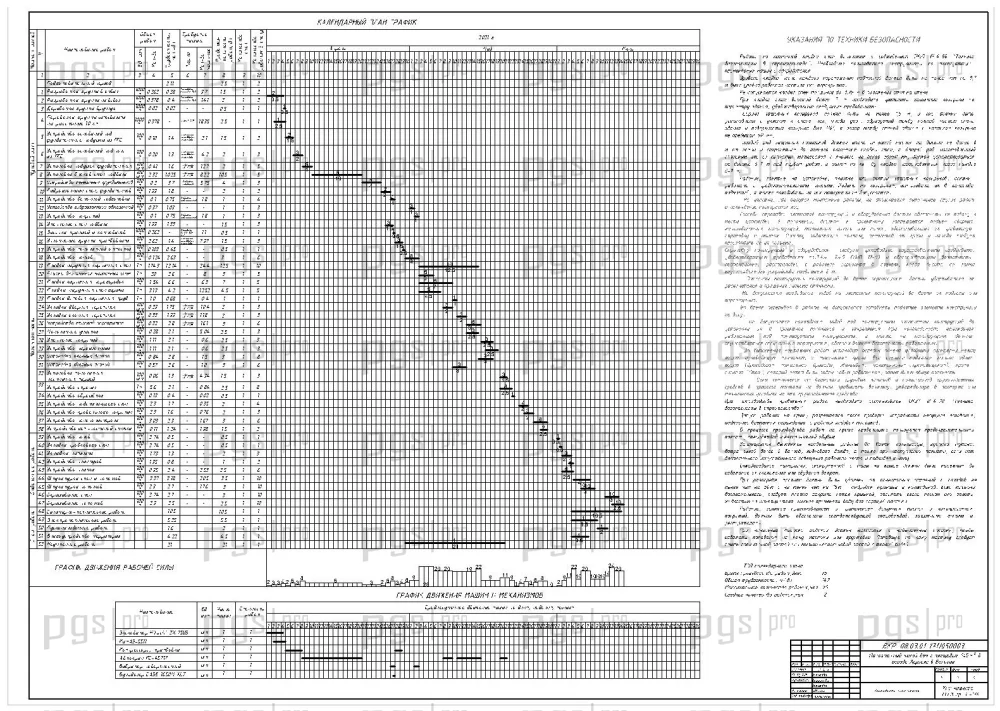

Календарное планирование включает определение нормативной продолжительности возведения, подсчет объемов работ, выбор методов производства строительно-монтажных работ, подбор механизированной техники, выбор экскаватора и крана. Составлен календарный план производства работ с учетом технологических пауз и сезонности.

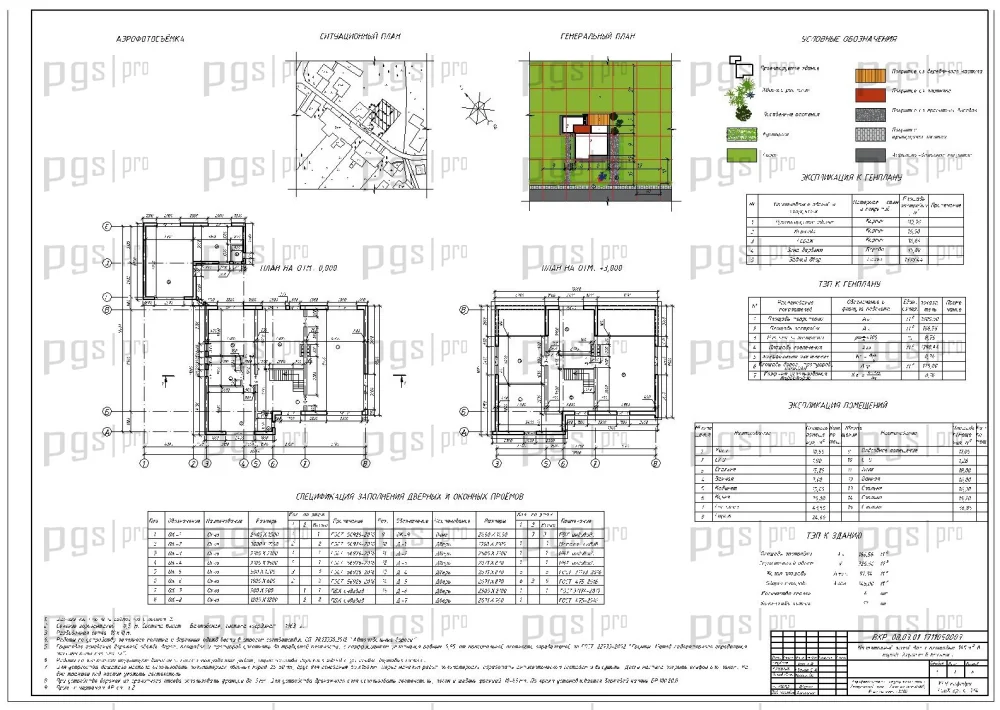

Проектирование строительного генерального плана содержит определение площадей складов, размещение временных зданий и сооружений, расчет потребности строительства в воде, электроснабжение строительной площадки, а также определение технико-экономических показателей стройгенплана.

Расчетно-конструктивная часть включает расчет обрешетки (статический расчет, предварительный подбор сечения, расчет на действие монтажной нагрузки, проверка настила на прочность), расчет стропильной ноги (статический расчет, выбор сечения, проверка на гибкость), расчет прогона (статический расчет, выбор сечения, проверка по первой и второй группам предельных состояний) и расчет стойки. Раздел «Основания и фундаменты» включает инженерно-геологические условия, физико-механические характеристики грунта, оценку грунтовых условий, расчет фундамента, определение глубины заложения и размеров подошвы, проверку краевых напряжений и расчет осадки. Все расчеты выполнены вручную в соответствии с требованиями вузовской подготовки.

Диплом №4015 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 6 листов графики AutoCAD и полноценная пояснительная записка из 7 разделов — объем соответствует требованиям вузовской подготовки.
• Уникальная архитектурная форма: одноэтажный дом с мансардой и подвалом, сложная конфигурация в плане с асимметричной планировкой — объект повышенной сложности для защиты.
• Разнообразие конструкций: сборно-монолитные фундаменты, кирпичные стены с утеплением, многопустотные перекрытия, стропильная система с обрешеткой, керамическая черепица — расчет и конструирование всех основных элементов.
• Обширная расчетная часть: расчет обрешетки, стропильной ноги, прогона, стойки, а также полный расчет фундамента с проверкой осадки и краевых напряжений.
• Практическая направленность: технологическая карта на кирпичную кладку, календарный план, строительный генплан.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, окружающей среды и пожарной безопасности.
• Доступная стоимость: проект предлагается по цене 5 000 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №4015 по доступной цене.
