Дипломный проект №4016 «Жилой дом на одну семью г. Комсомольск-на Амуре» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажных индивидуальных жилых зданий и предназначен для постоянного проживания одной семьи. Проект выполнен с учетом климатических условий г. Комсомольск-на-Амуре и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входят пояснительная записка и графическая часть, оформленные в соответствии с требованиями вузовской подготовки.

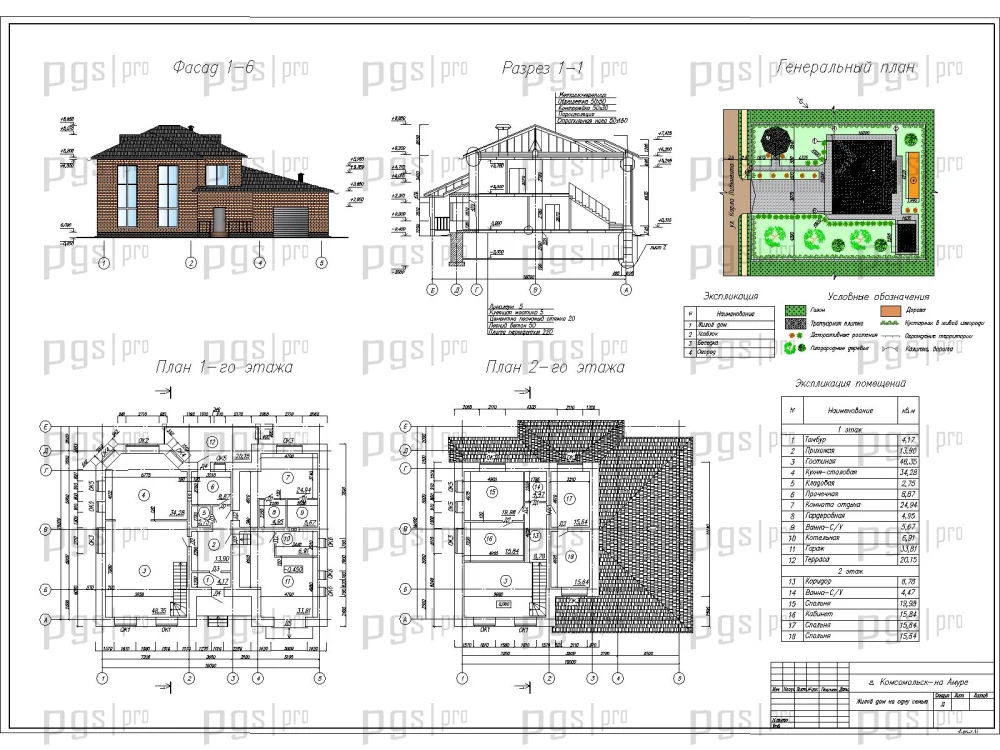

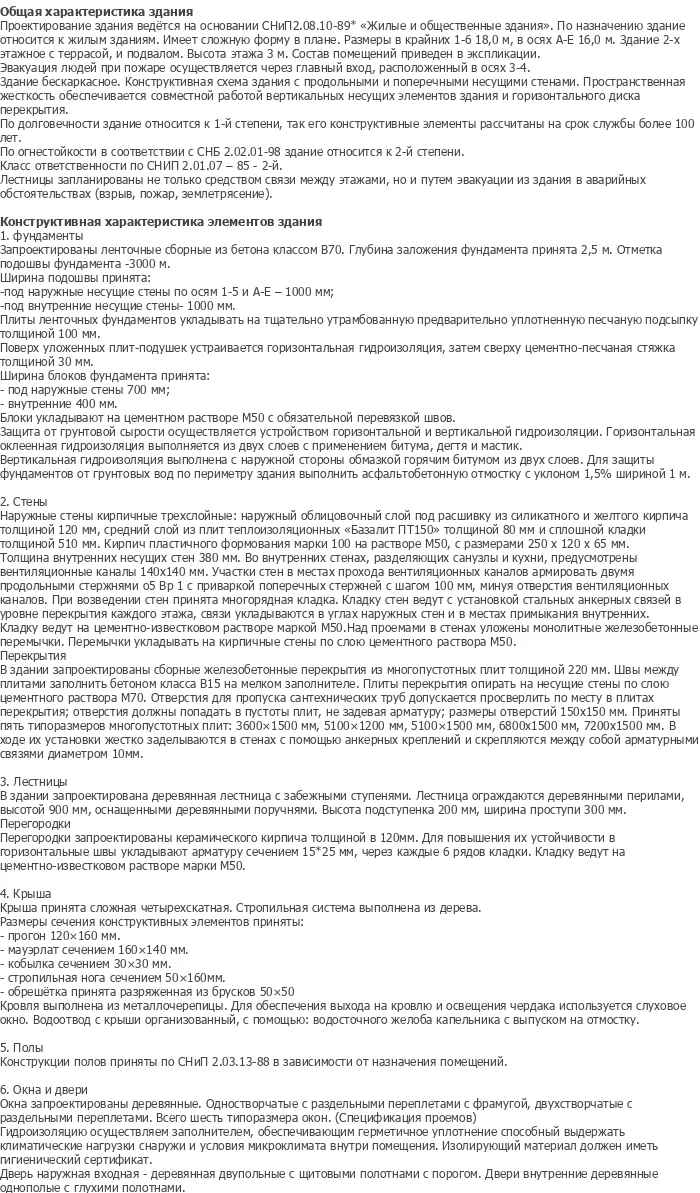

Проектируемый объект — двухэтажный жилой дом на одну семью в г. Комсомольск-на-Амуре, относящийся к категории малоэтажных индивидуальных жилых зданий по СНиП 2.08.10-89* «Жилые и общественные здания». Данный ПГС дипломный проект разработан для комфортного проживания одной семьи и имеет сложную форму в плане с террасой и подвалом. Здание бескаркасное, конструктивная схема с продольными и поперечными несущими стенами обеспечивает пространственную жесткость совместной работой вертикальных несущих элементов и горизонтального диска перекрытия. По долговечности здание относится к I степени (срок службы более 100 лет), по огнестойкости — ко II степени по СНБ 2.02.01-98, класс ответственности — II-й по СНиП 2.01.07-85.

Дом имеет высоту этажа 3,0 м и общую высоту около 9,0 м. Эвакуация людей при пожаре осуществляется через главный вход, расположенный в осях 3-4, а лестницы запланированы не только как средство связи между этажами, но и как путь эвакуации из здания в аварийных ситуациях. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных жилых домов в условиях сурового климата. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №4016 предлагает оптимальное соотношение цены и качества.

Функциональные связи в здании решены поэтажно с четким зонированием общественной, приватной и хозяйственной функций. Состав помещений приведен в экспликации, которая входит в состав графической части проекта. Вход в жилую часть дома организован через главный вход с террасой. Помещения первого этажа предназначены для встречи гостей и отдыха, второго этажа — для приватной зоны проживания семьи. Подвал используется для размещения хозяйственно-технических помещений.

Внутренняя отделка помещений выполнена с учетом назначения каждого помещения. Полы конструируются по СНиП 2.03.13-88 в зависимости от функционального назначения. Окна запроектированы деревянные одностворчатые с раздельными переплетами с фрамугой и двухстворчатые с раздельными переплетами, всего шесть типоразмеров. Двери наружная входная — деревянные двупольные с щитовыми полотнами с порогом, внутренние — деревянные однопольные с глухими полотнами. Гидроизоляция оконных и дверных проемов выполнена заполнителем, обеспечивающим герметичное уплотнение и выдерживающим климатические нагрузки региона.

Пространственная планировка дома обеспечивает комфортное проживание при оптимальном использовании площади. Терраса дополняет архитектурный облик здания и расширяет функциональные возможности первого этажа. Состав и площади помещений детализированы в экспликации помещений, входящей в комплект чертежей.

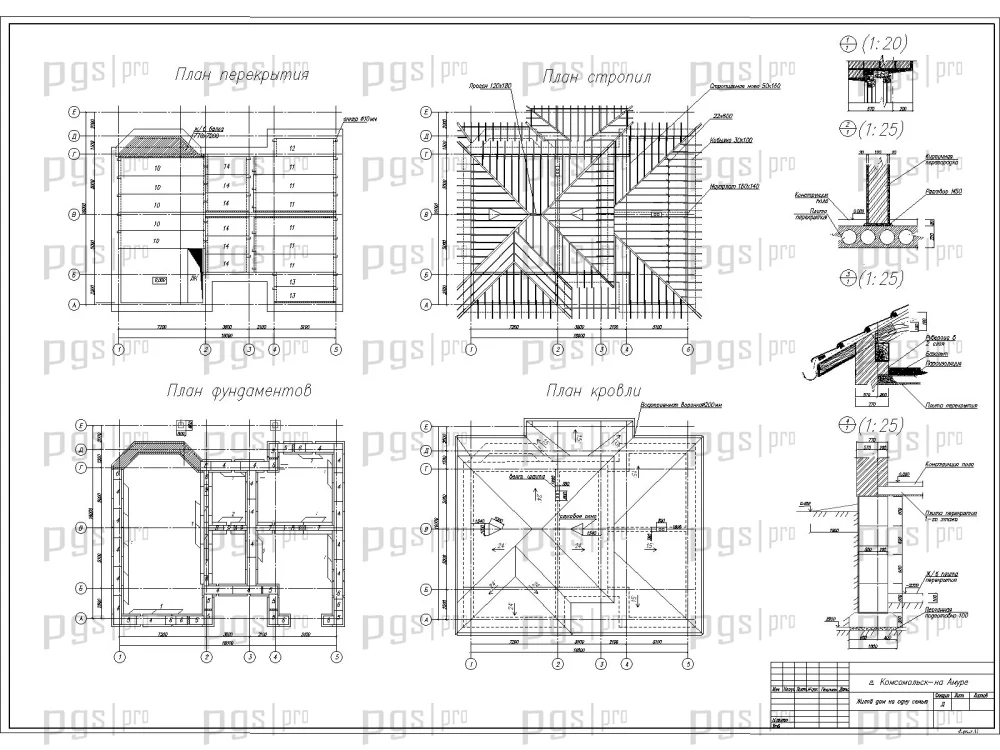

Фундамент: ленточные сборные из бетона класса B70. Глубина заложения фундамента принята 2,5 м, отметка подошвы -3,000 м. Ширина блоков фундамента: под наружные несущие стены по осям 1-5 и А-Е — 1000 мм, под внутренние несущие стены — 1000 мм. Плиты ленточных фундаментов укладываются на тщательно утрамбованную предварительно уплотненную песчаную подстилку толщиной 100 мм. Поверх уложенных плит-подушек устраивается горизонтальная гидроизоляция, затем сверху цементно-песчаная стяжка толщиной 30 мм. Блоки укладываются на цементном растворе М50 с обязательной перевязкой швов. Защита от грунтовой сырости осуществляется устройством горизонтальной и вертикальной гидроизоляции. Горизонтальная оклеечная гидроизоляция выполнена из двух слоев с применением битума, дегтя и мастик. Вертикальная гидроизоляция выполнена с наружной стороны обмазкой горячим битумом из двух слоев. Для защиты фундаментов от грунтовых вод по периметру здания выполнена асфальтобетонная отмостка с уклоном 1,5% шириной 1 м.

Наружные стены: кирпичные трехслойные. Наружный облицовочный слой под расшивку из силикатного и желтого кирпича толщиной 120 мм, средний слой из плит теплоизоляционных «Базалит ПТ150» толщиной 80 мм и сплошной кладки толщиной 510 мм. Кирпич пластинного формования марки 100 на растворе М50, с размерами 250 x 120 x 65 мм. Толщина внутренних несущих стен 380 мм. Во внутренних стенах, разделяющих санузлы и кухни, предусмотрены вентиляционные каналы 140x140 мм. Участки стен в местах прохода вентиляционных каналов армированы двумя прядильными стержнями Ø5 Вр 1 с привязкой поперечных стержней с шагом 100 мм. Кладку стен ведут с установкой стальных анкерных связей в уровне перекрытия каждого этажа. Кладку ведут на цементно-известковом растворе марки М50. Над проемами в стенах уложены монолитные железобетонные перемычки на слое цементного раствора М50.

Перекрытия: сборные железобетонные многопустотные плиты толщиной 220 мм. Швы между плитами заложены бетоном класса B15 на мелком заполнителе. Плиты перекрытий опираются на несущие стены по слою цементного раствора М100. Отверстия для пропуска сантехнических труб допускается просверлить по месту в плитах перекрытия, отверстия должны попадать в пустоты плит, не задевая арматуру. Размеры отверстий 150x150 мм. Приняты плиты типоразмеров: 3600x1500 мм, 5100x1200 мм, 5100x1500 мм, 6800x1500 мм, 7200x1500 мм. В ходе установки плиты жестко заделываются в стенах с помощью анкерных креплений и скрепляются между собой арматурными связями диаметром 10 мм.

Лестница: в здании запроектирована деревянная лестница с забежными ступенями. Лестница ограждается деревянными перилами, вскосами, ошкуренными деревянными поручнями. Высота подступенка 200 мм, ширина проступи 300 мм.

Перегородки: запроектированы из керамического кирпича толщиной 120 мм. Для повышения их устойчивости в горизонтальные швы укладывается арматура сечением 15x25 мм через каждые 6 рядов кладки. Кладку ведут на цементно-известковом растворе марки М50.

Кровля: сложная четырехскатная. Стропильная система выполнена из дерева. Размеры сечения конструктивных элементов: прогон 160x160 мм, мауэрлат сечением 160x140 мм, кобылки сечением 30x30 мм, стропильные ноги сечением 50x160 мм, обрешетка разряженная из брусков 50x50. Кровля выполнена из металлочерепицы. Для обеспечения выхода на кровлю и освещения чердака используется слуховое окно. Водоотвод с крыши организован с помощью водосточного желоба капельника с выпуском на отмостку.

Окна и двери: окна деревянные, одностворчатые с раздельными переплетами с фрамугой, двухстворчатые с раздельными переплетами. Гидроизоляция осуществляется заполнителем, обеспечивающим герметичное уплотнение, способным выдержать климатические нагрузки региона. Двери наружная входная — деревянные двупольные с щитовыми полотнами с порогом, внутренние — деревянные однопольные с глухими полотнами.

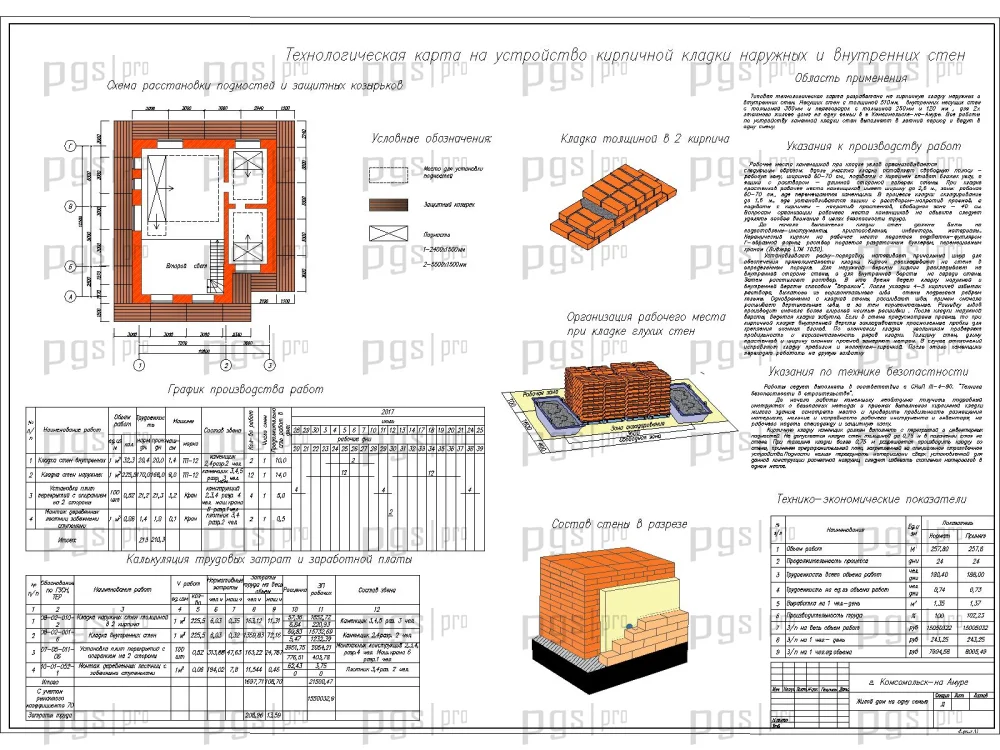

Технологическая карта на кирпичную кладку включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Карта детализирует технологию возведения наружных и внутренних стен из кирпича с устройством вентиляционных каналов, армированием проемов и анкерными связями с перекрытиями.

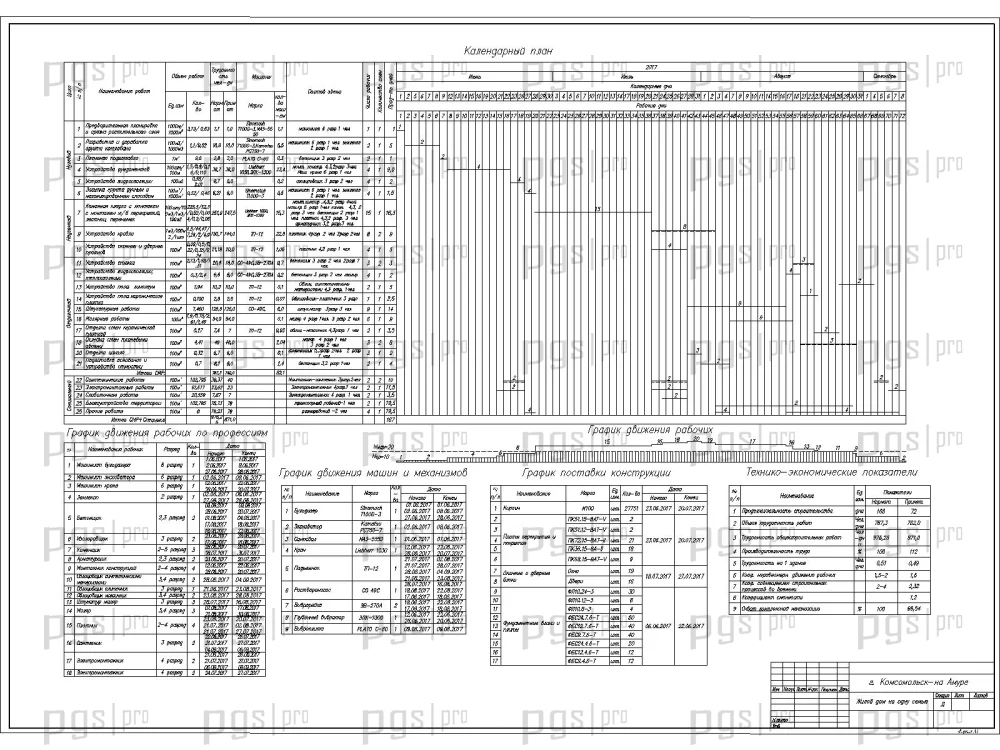

Календарный план работ составлен с учетом сезонности строительства в условиях г. Комсомольск-на-Амуре и технологических пауз. План оптимизирует критический путь строительства и включает расчет трудоемкости, машинного времени и технико-экономических показателей.

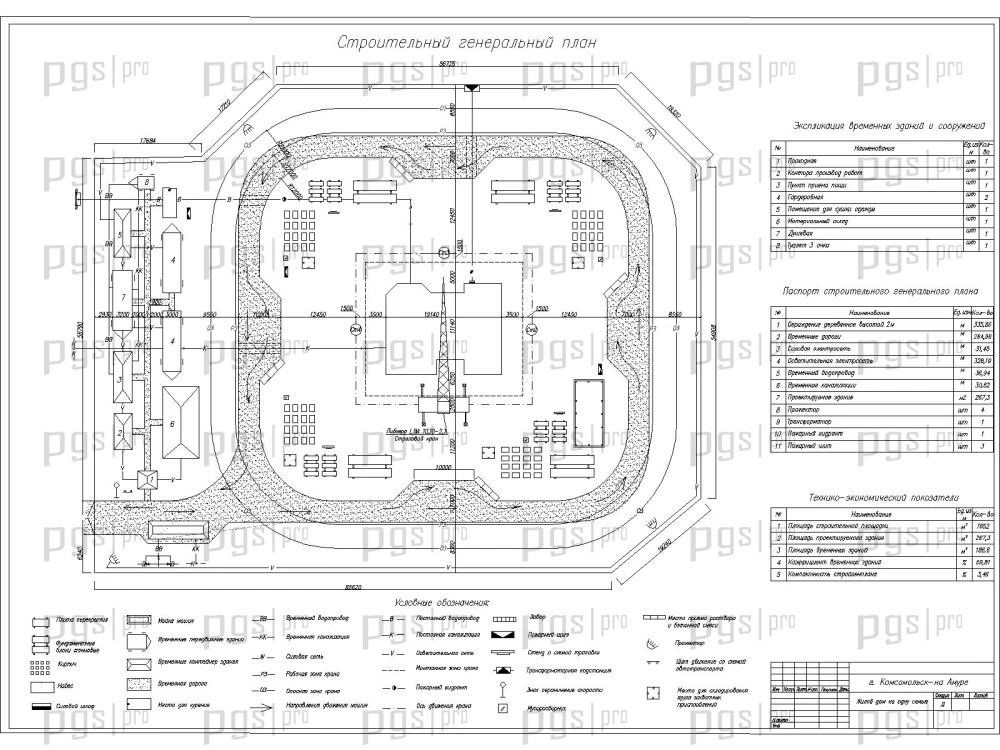

Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций на строительной площадке. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, а также мероприятия по охране окружающей среды.

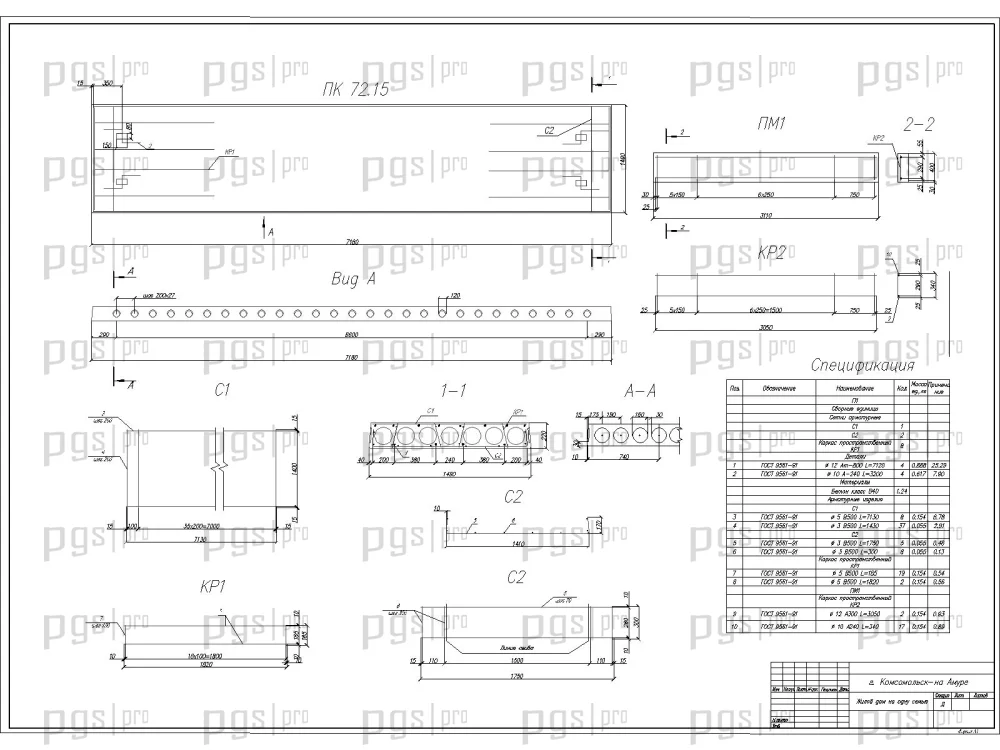

Расчетно-конструктивная часть включает расчетную схему и расчетный пролет, расчет многопустотной плиты по предельным состояниям первой группы, расчет прочности наклонных сечений пустотной плиты и расчет оконной перемычки. Все расчеты выполнены вручную в соответствии с требованиями вузовской подготовки.

Диплом №4016 выделяется среди аналогичных работ по ПГС следующими характеристиками:

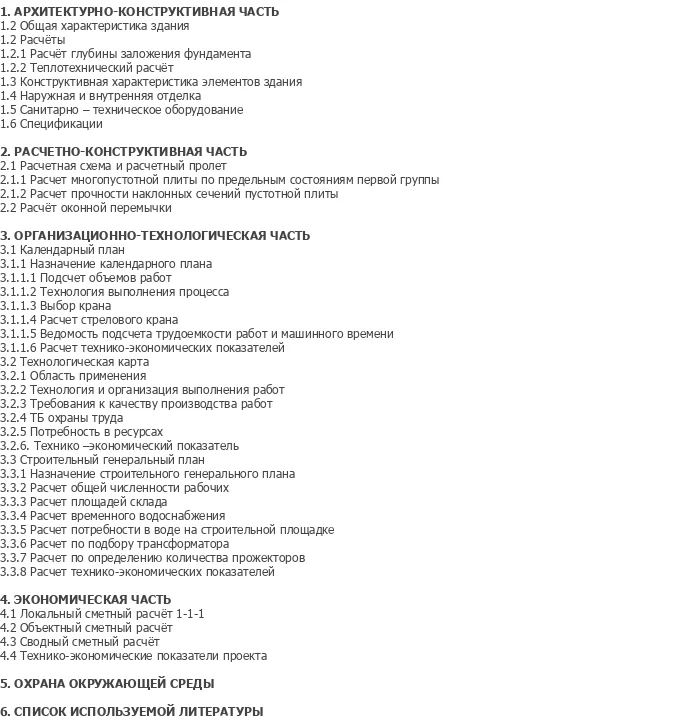

• Полная комплектация: 6 листов графики AutoCAD и полноценная пояснительная записка из 6 разделов — объем соответствует требованиям вузовской подготовки.
• Сложная архитектурная форма: двухэтажный дом с подвалом, террасой и сложной четырехскатной кровлей — объект повышенной сложности для защиты.
• Разнообразие конструкций: фундаменты, трехслойные стены, многопустотные перекрытия, стропильная система, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на кирпичную кладку, календарный график, строительный генплан.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: проект предлагается по цене 5 000 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №4016 по доступной цене.
