Дипломный проект №4017 «Индивидуальный дом в г. Ульяновске» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажных индивидуальных жилых зданий и предназначен для постоянного проживания в условиях индивидуальной застройки. Проект выполнен с учетом климатических условий г. Ульяновска и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Стоимость работы — 5 000 руб.

Проектируемый объект — двухэтажный индивидуальный жилой дом в г. Ульяновске, предназначенный для комфортного проживания одной семьи. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и эстетике малоэтажной застройки. Объект относится к категории «Коттеджи и дачи» и может служить образцом для выполнения аналогичных работ по специальности ПГС.

Архитектурный облик здания формируется двухскатной кровлей с мансардными элементами, фасадной отделкой и цокольной частью. Конструктивная схема здания — с несущими стенами, расположенными поперек здания. Высота этажа составляет 3,3 м, полная высота здания — 10 м. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №4017 предлагает оптимальное соотношение цены и качества.

Объект может быть адаптирован к любому региону России путем пересчета теплотехнического раздела, что делает его универсальным решением для защиты дипломной работы в любом строительном вузе страны.

Функциональные связи в здании решены поэтажно с четким зонированием общественной, приватной и хозяйственной функций. В основу планировочной структуры дома положен принцип функционального зонирования помещений с размещением их на различных уровнях. Высота этажа 3,3 м обеспечивает комфортное восприятие пространства и позволяет реализовать разнообразные интерьерные решения.

Первый этаж предназначен для общественной зоны: здесь размещаются гостиная, кухня, столовая, холл с выходом на крыльцо, а также вспомогательные помещения. Второй этаж формирует приватную зону с жилыми комнатами, холлом и вспомогательными помещениями. В здании предусмотрены лестничные марши, обеспечивающие вертикальную связь между уровнями. Вход в жилую часть дома организован через тамбур.

Окна и двери запроектированы с учетом обеспечения естественной освещенности помещений. Материал оконных блоков — ПВХ. Двери наружные — металлические одностворчатые и двустворчатые индивидуального изготовления. Коробки дверных проемов в кирпичные стены закреплены деревянными пробками с антисептированием и обивкой толем.

Внутренняя отделка помещений включает водоэмульсионную покраску, обои, керамическую плитку в мокрых зонах. Полы — паркетные с ковролином и керамической плиткой в санузлах. Экспликация полов размещена на листе АС.

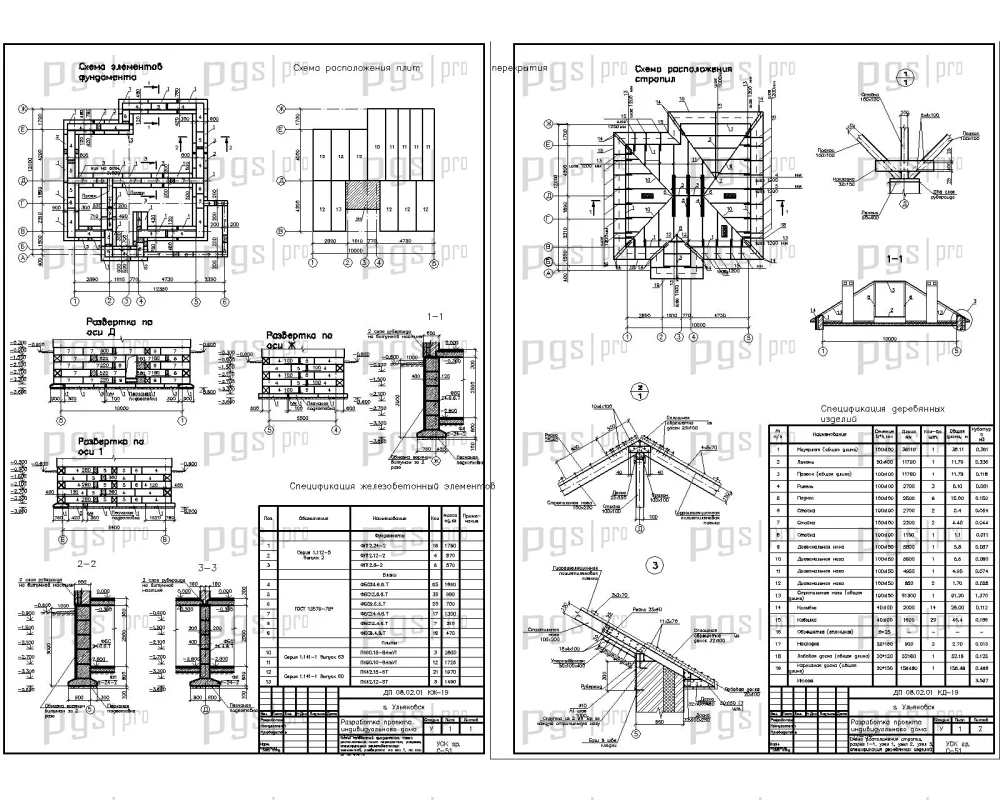

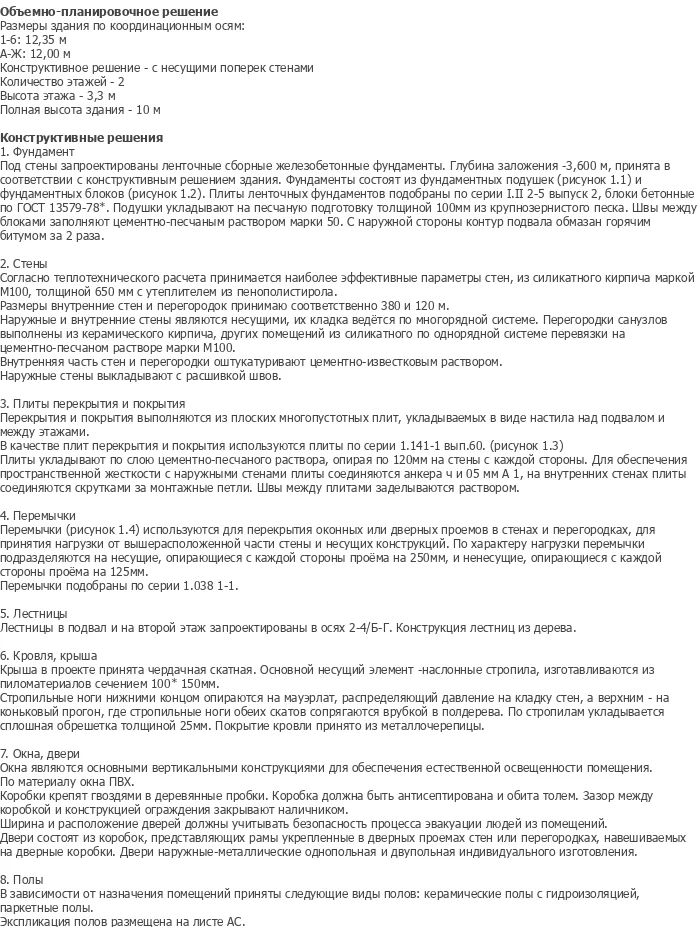

Фундамент: ленточные сборные железобетонные фундаменты. Глубина заложения — 3,600 м, принята в соответствии с конструктивным решением здания. Фундаменты состоят из фундаментных подушек и блоков по серии 1.П 2-5 выпуск 2, блоки бетонные по ГОСТ 13579-78. Подушки укладывают на песчаную подготовку толщиной 100 мм из крупнозернистого песка. Швы между блоками заполняют цементно-песчаным раствором марки 50. С наружной стороны контур подвала обмазан горячим битумом за 2 раза. Горизонтальная гидроизоляция выполнена из двух слоев изола на битумной мастике.

Стены: наружные и внутренние стены являются несущими, их кладка ведется по многорядной системе. Согласно теплотехническому расчету принимаются наиболее эффективные параметры стен из силикатного кирпича марки М100, толщиной 650 мм с утеплителем из пенополистирола. Размеры внутриквартирных стен и перегородок принимают соответственно 380 и 120 мм. Перегородки саунлов выполнены из силикатного кирпича по однорядной системе перевязки на цементно-песчаном растворе марки М100. Внутренние части стен и перегородки оштукатуривают цементно-известковым раствором. Наружные стены выкладывают с расшивкой швов.

Перекрытия и покрытия: выполняются из плоских многопустотных плит, укладываемых в виде настила над подвалом и между этажами. В качестве плит перекрытий используются плиты по серии 1.141-1 вып.60. Плиты укладывают по слою цементно-песчаного раствора, опирая по 120 мм на стены с каждой стороны. Для обеспечения пространственной жесткости стен и наружными стенами соединяются анкерами и скрутками за монтажные петли. Швы между плитами заделываются раствором.

Перемычки: используются для перекрытия оконных или дверных проемов в стенах и перегородках, для принятия нагрузки от вышерасположенной части стены и несущих конструкций. По характеру нагрузки перемычки подразделяются на несущие, опирающиеся с каждой стороны проема на 250 мм. Перемычки подобраны по серии 1.038.1-1.

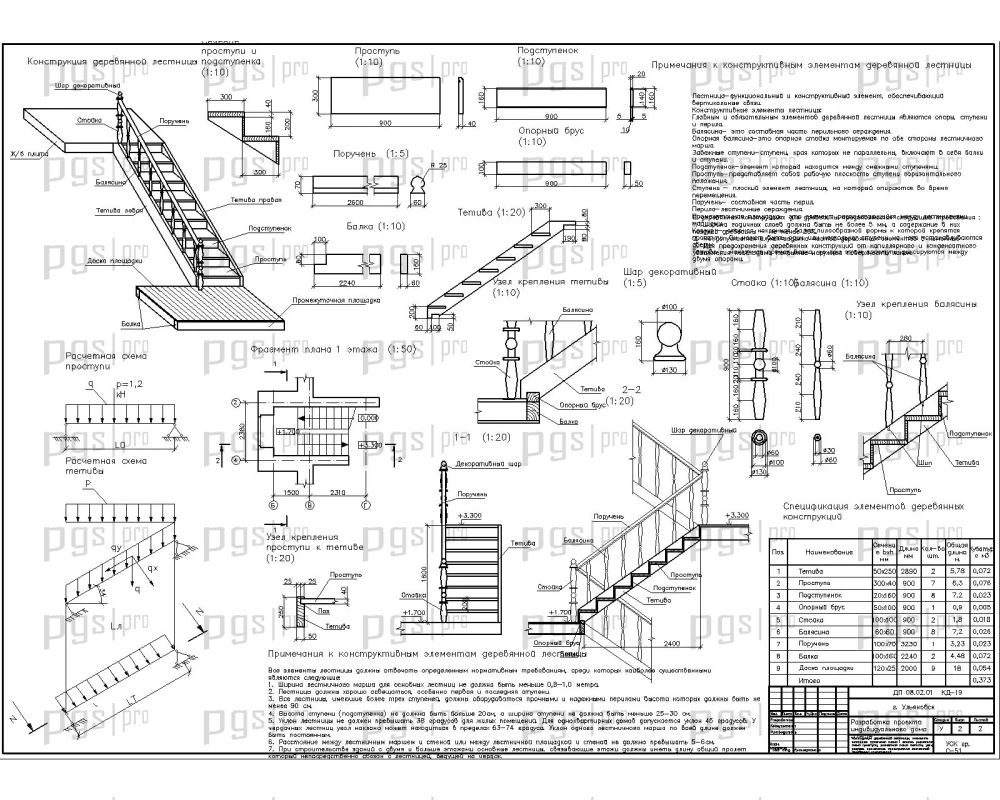

Лестницы: лестницы в подвале и на второй этаж запроектированы в осях 2-4/Б-Г. Конструкция лестниц из дерева.

Кровля, крыша: в проекте принята чердачная скатная. Основной несущий элемент — наслонные стропила, изготавливаются из пиломатериалов сечением 100×150 мм. Стропильные ноги нижними концами опираются на мауэрлат, распределяющий давление на кладку стен, а верхним — на коньковый прогон, где стропильные ноги обеих скатов сопрягаются врубкой в полдерева. По стропилам укладывается сплошная обрешетка толщиной 25 мм. Покрытие кровли принято из металлочерепицы.

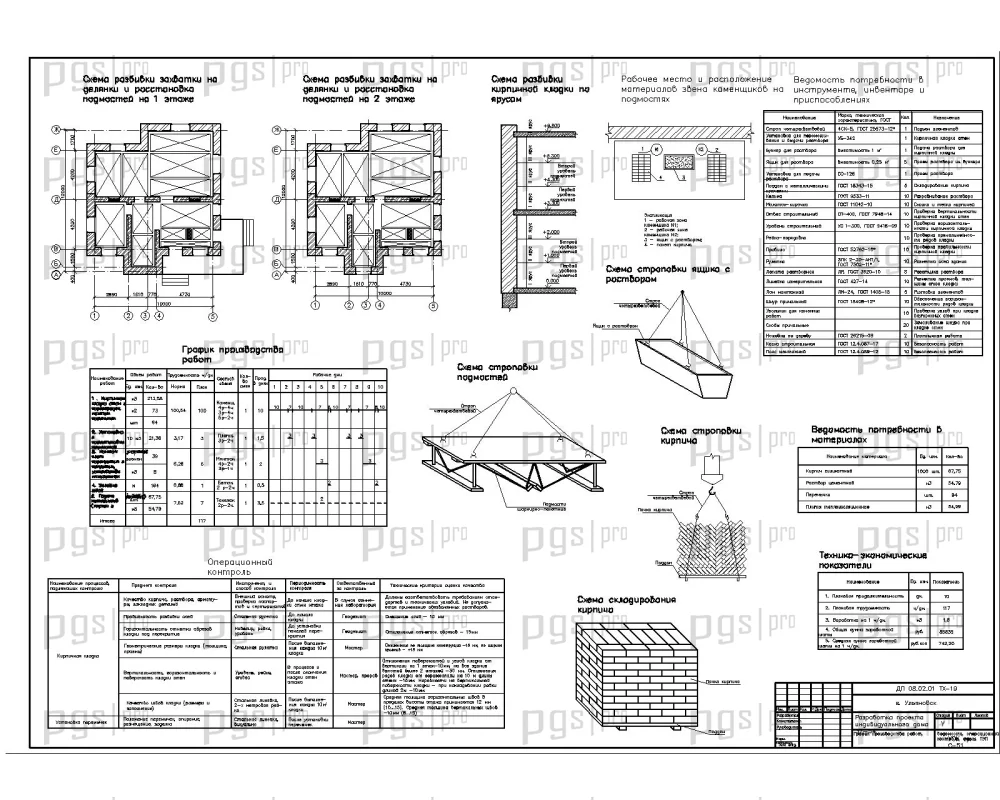

Технологическая карта на кирпичную кладку включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Карта разработана с учетом многорядной системы кладки несущих стен и однорядной системы кладки перегородок. Особое внимание уделено технологии укладки блоков фундамента, устройству песчаной подготовки и гидроизоляции подвала.

Технологическая карта на устройство кровли содержит технологию монтажа стропильной системы, обрешетки, укладки металлочерепицы, мероприятия по гидроизоляции и пароизоляции. Предусмотрены мероприятия по антисептированию деревянных конструкций и защите металлических элементов от коррозии.

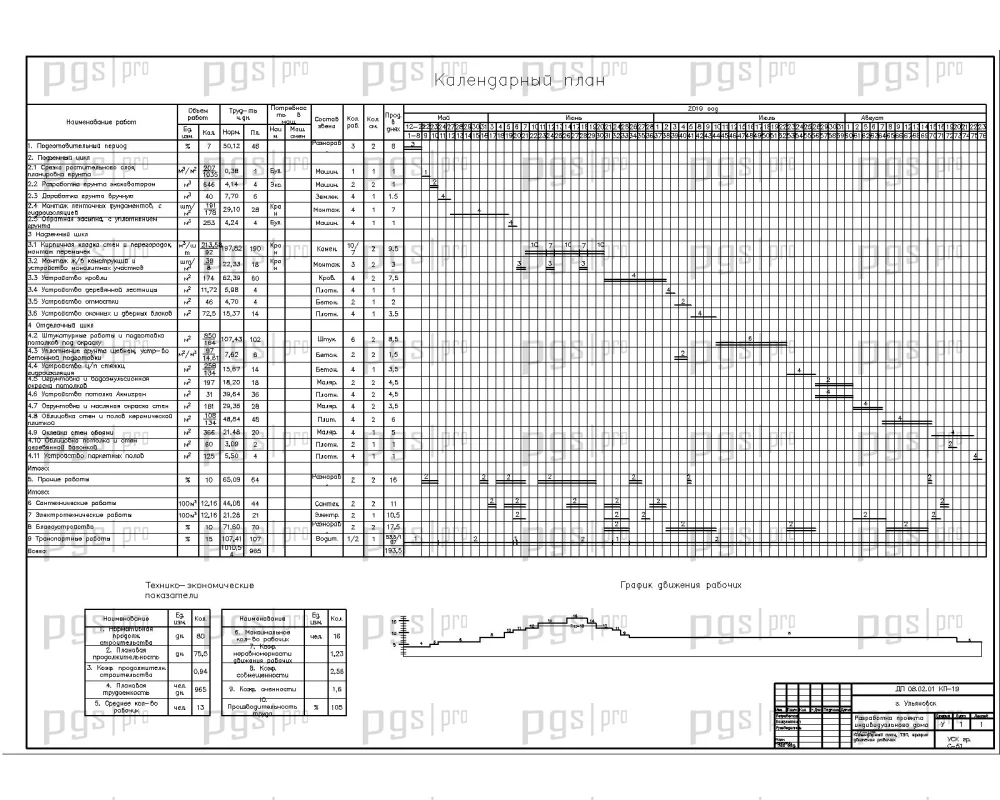

Календарный план составлен с учетом сезонности и технологических пауз. Применяется для оптимизации критического пути строительства и рационального использования рабочего времени.

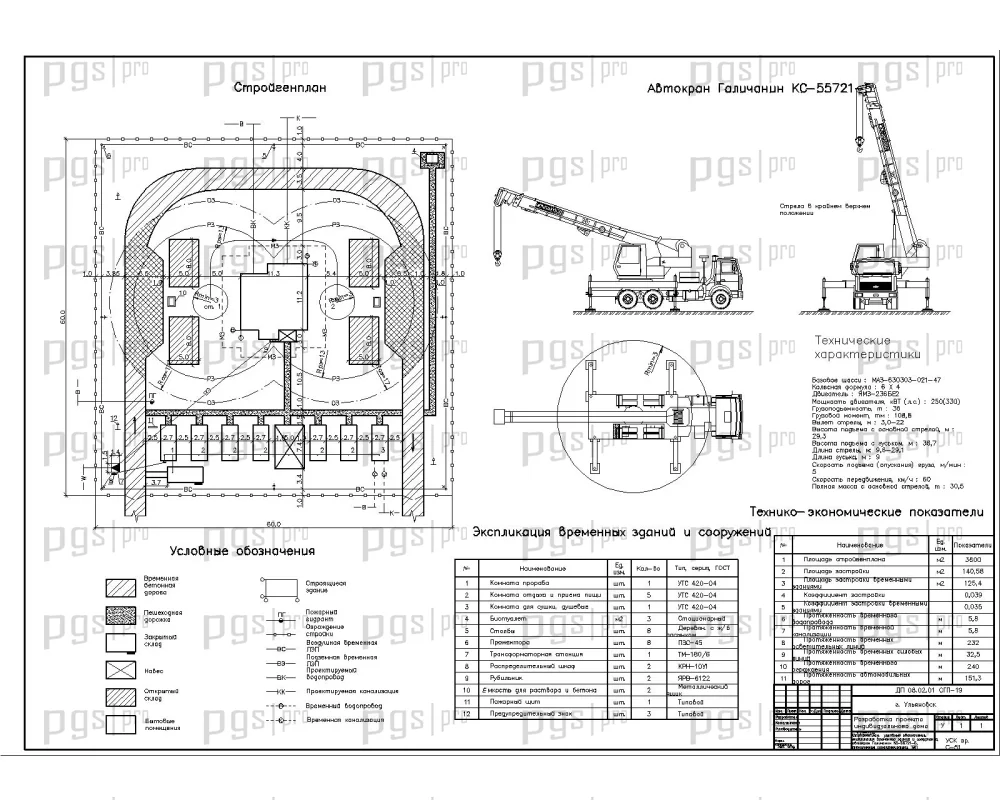

Строительный генеральный план содержит размещение временных зданий, складов, дорог, коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение, водоснабжение строительной площадки, мероприятия по охране окружающей среды.

Технико-экономические показатели: сметная стоимость объекта, сметная стоимость строительных работ, выработка на одного рабочего в день, строительный объем здания, сметная стоимость 1 м² общей площади здания, нормативная продолжительность строительства, продолжительность строительства, коэффициент использования основных фондов, себестоимость 1 м² жилой площади.

Диплом №4017 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: пояснительная записка и графическая часть в программах AutoCAD, MS Word, MS Excel — объем соответствует требованиям вузовской подготовки.
• Классическая архитектурная форма: двухэтажный дом с чердачной кровлей — универсальный объект для защиты.
• Разнообразие конструкций: фундаменты, стены, перекрытия, стропильная система, кровля, деревянные лестницы — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: 5 000 рублей — оптимальное соотношение цены и качества среди готовых дипломов ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №4017 по доступной цене.
