Дипломный проект №2021 «13-ти этажный 120-квартирный жилой дом с магазином на 1-м этаже в г. Чебоксары» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий и предназначен для постоянного проживания 120 семей с встроенным нежилым помещением магазина на первом этаже. Проект выполнен с учетом климатических условий Чувашской Республики и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект №2021 или скачать проект можно на pgsdiplom.pro.

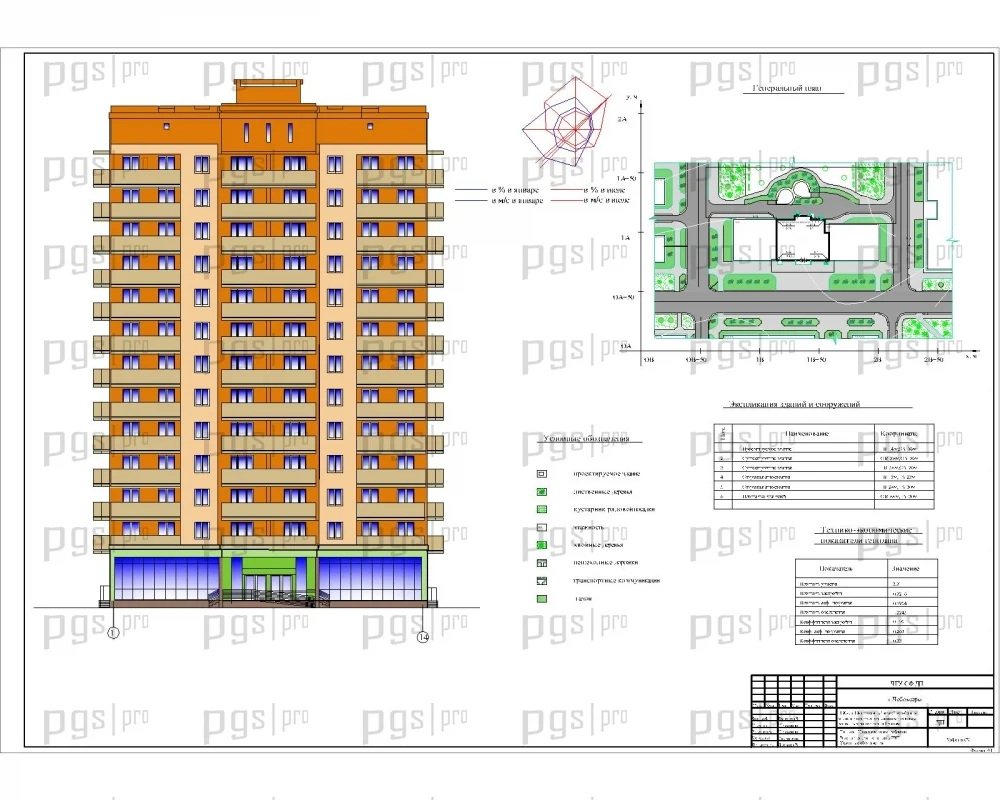

Проектируемый объект — 13-этажный многоквартирный жилой дом секционного типа с встроенным магазином на первом этаже, расположенный в городе Чебоксары. Данный шаблон проекта разработан с учетом современных требований к комфортности проживания, энергоэффективности и функциональности жилых зданий повышенной этажности. Особенность проекта — башенная форма здания в плане с размерами в осях 26,1 × 20,6 м, что обеспечивает компактность застройки и хорошую инсоляцию квартир.

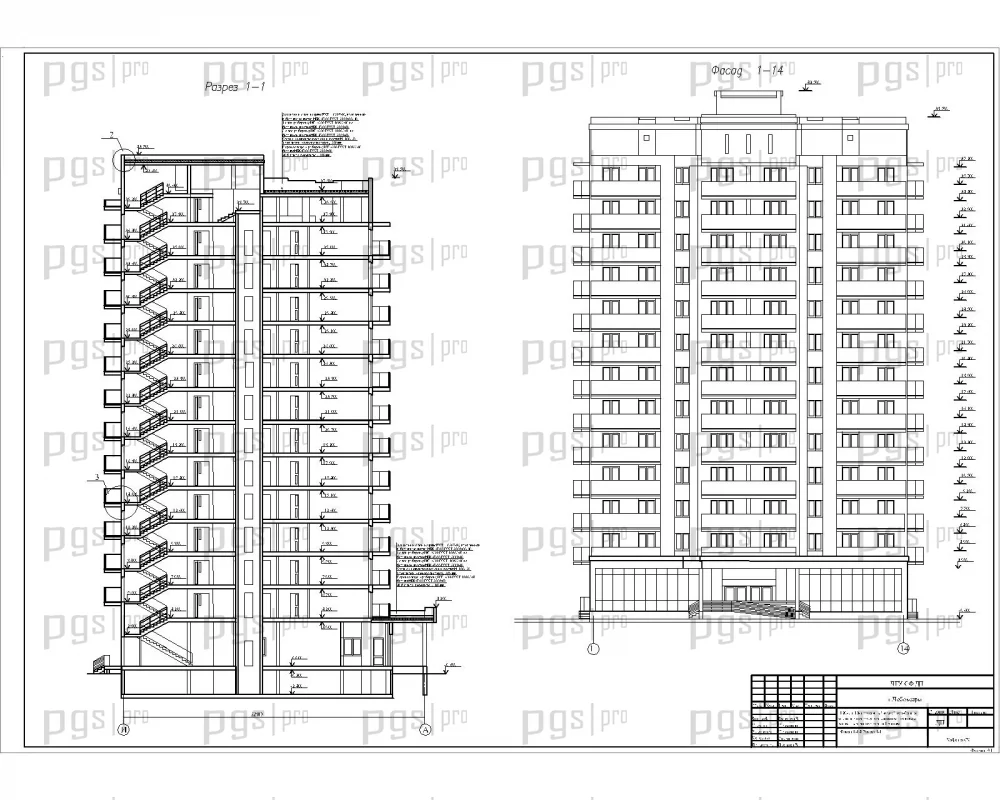

Здание имеет подвал с отметкой пола -2,4 м, где размещены вспомогательные помещения. На первом этаже запроектирован магазин продовольственных товаров с отдельным входом, а также главный и вспомогательный входы в жилую часть дома. Главный входной узел решен в виде тамбура с вестибюлем. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых зданий повышенной этажности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2021 предлагает оптимальное соотношение цены и качества.

Проект предусматривает размещение в здании 120 квартир различной площади. Каждая квартира состоит из жилых комнат, кухни, ванной комнаты, туалета и коридора. Жилые комнаты ориентированы на юг и восток, что обеспечивает максимальное естественное освещение в соответствии с требованиями СНиП 1:5,4. Высота помещений составляет 2,8 м. В здании предусмотрены три лестничные клетки и лифты для вертикальных коммуникаций.

Функциональные связи в здании решены с учетом требований к комфортности проживания и санитарно-гигиенических норм. Планировочная структура дома базируется на секционном принципе с четким разделением жилых и общественных зон.

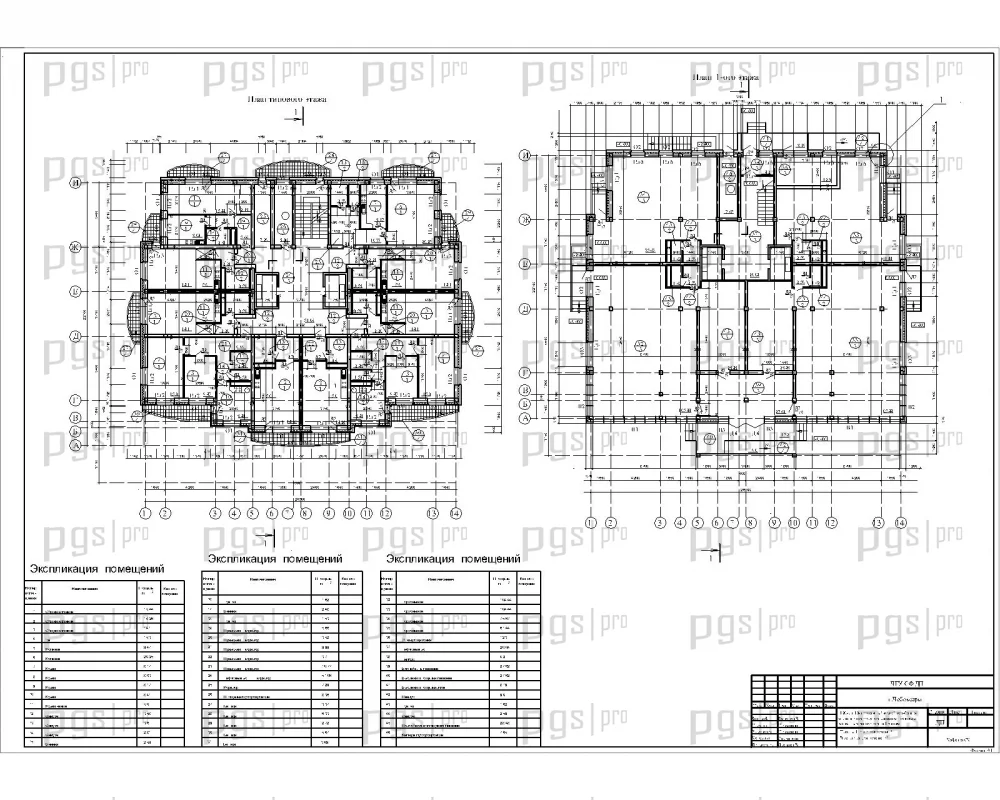

Первый этаж (общественная зона): магазин продовольственных товаров с отдельным входом, главный входной узел с тамбуром и вестибюлем, вспомогательный вход. Магазин имеет торговый зал, складские помещения и подсобные помещения.

Типовые этажи 2–13 (жилая зона): квартиры различной площади с жилыми комнатами, кухнями, ванными комнатами и коридорами. Горизонтальные коммуникации — коридоры, обеспечивающие связь между помещениями в пределах этажа и подходы к лестничным клеткам. Вертикальные коммуникации — лестницы, предназначенные для связи между этажами и являющиеся основным эвакуационным путем. Лестничные клетки решены в виде двухмаршевых лестниц с площадками. Ширина лестничной площадки принята 2,55 м, ширина марша 1,35 м. Лестничная клетка запланирована как внутренняя с естественным освещением через оконные проемы.

Ограждение лестниц выполняется из металлических звеньев, а поручень облицован пластмассой. Для вертикальных коммуникаций предусмотрена лифтовая оборудованная шахта с монтажом лифтовой установки. В здании предусмотрены лифты грузоподъемностью 400 кг с машинным отделением на чердаке, что позволяет уменьшить длину ведущих канатов и сократить эксплуатационные расходы.

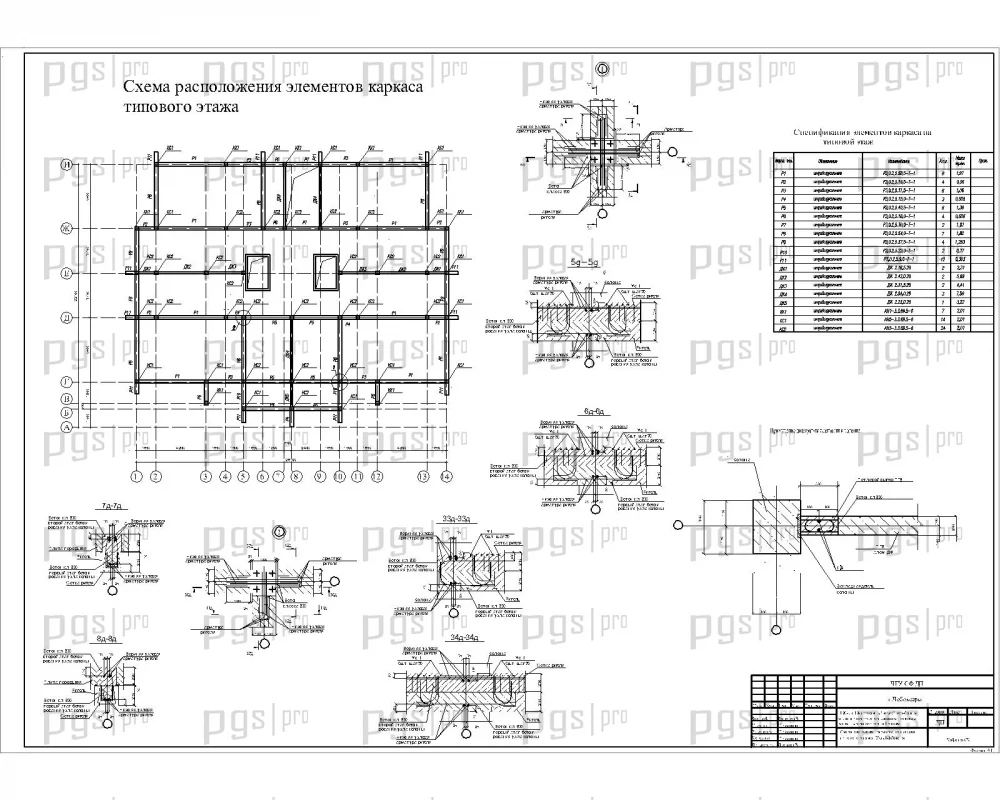

Конструктивная система: в проекте применен жесткий пространственный каркас, возводимый Чебоксарским ДСК по лицензии фирмы «РРВ Saret». Производство сборных элементов каркаса из предварительно напряженного железобетона позволяет возводить жилые и общественные здания по новой технологии без использования электросварочной техники. Основой технологии является несущий каркас, состоящий из трех основных элементов:

• - вертикальных опорных колонн;
• - несущих балок (ригелей);
• - плит перекрытия и покрытия.



Узел соединения колонны, ригеля и плиты перекрытия является монолитным, тем самым образуя жесткий диск. Плита перекрытия представляет собой предварительно напряженную железобетонную плиту толщиной 6 см, которая служит несъемной опалубкой для последующего армирования и замоноличивания. Изменяя сечение опорных колонн, можно смонтировать крышь дома до 30 этажей.

Наружные стены: несущие стены выполнены из керамического обыкновенного красного кирпича с наружным слоем полнотелого глиняного кирпича толщиной 570 мм. В качестве утеплителя применен пеностиролбетонный плит. Прочность кладки обеспечивается за счет качества каменных работ, конструктивных особенностей возводимых каменных конструкций, условий эксплуатации и свойств кирпича и раствора.

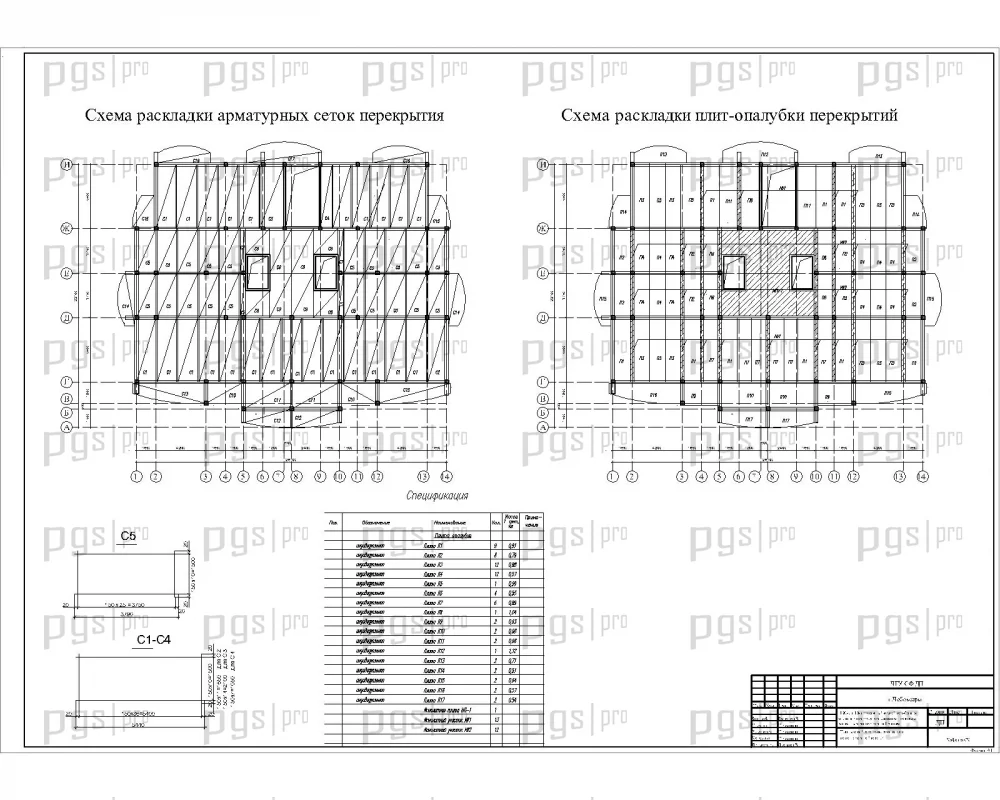

Перекрытия: сборные железобетонные плиты по серии 1.141-1, в 60,64 с круглыми пустотами. Панели перекрытий и покрытия — плиты-опалубки железобетонные толщиной 60 мм и шириной 1500 мм с последующим бетонированием.

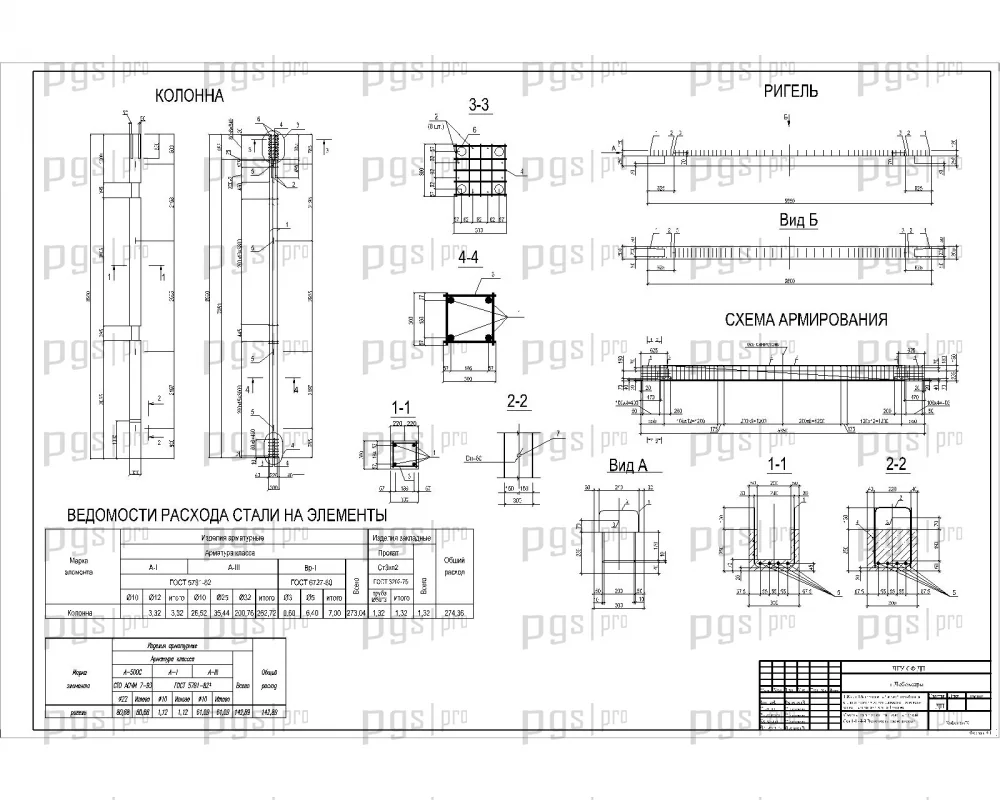

Колонны: сборные железобетонные, сечением 300 × 300 мм. Прогоны: сборные железобетонные, прямоугольного сечения. Лестницы: сборные железобетонные ступени на металлических косоурах с облицовкой керамогранитом.

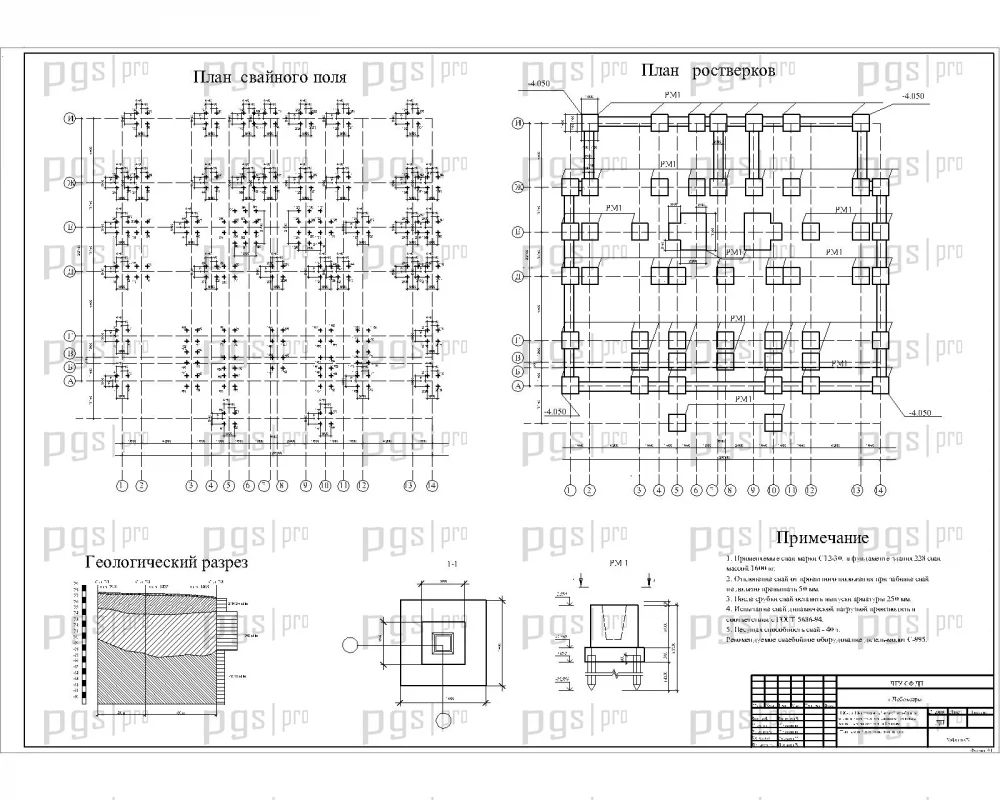

Фундаменты: свайные железобетонные сваи сечением 300×300 мм с ростверками из сборных железобетонных элементов. Геологический разрез и план свайного поля приведены в графической части проекта.

Кровля: плоская, утепленная, с устройством водоприемной воронки и внутренним водостоком. Узел установки водоприемной воронки детально проработан в графической части.

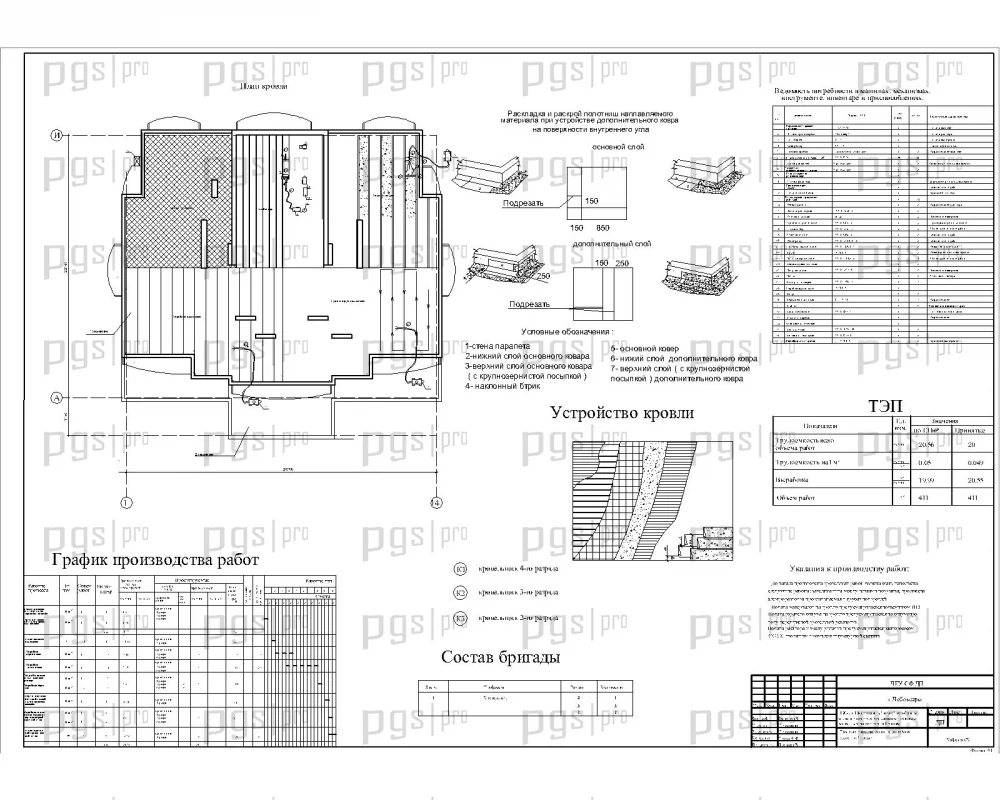

Технологическая карта на устройство рулонной кровли включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж рулонной кровли выполняется с применением пропановых горелок для наплавления битумных материалов на подготовленное основание.

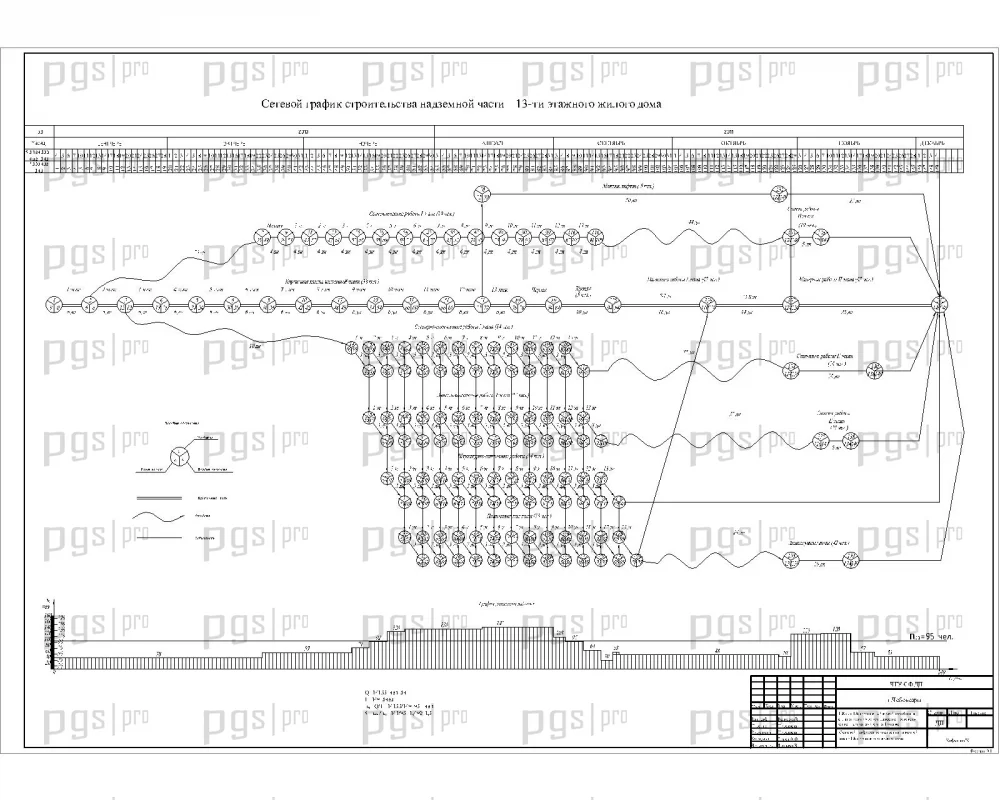

Сетевой график строительства надземной части составлен с учетом технологической последовательности работ: устройство фундаментов, возведение стен и колонн, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

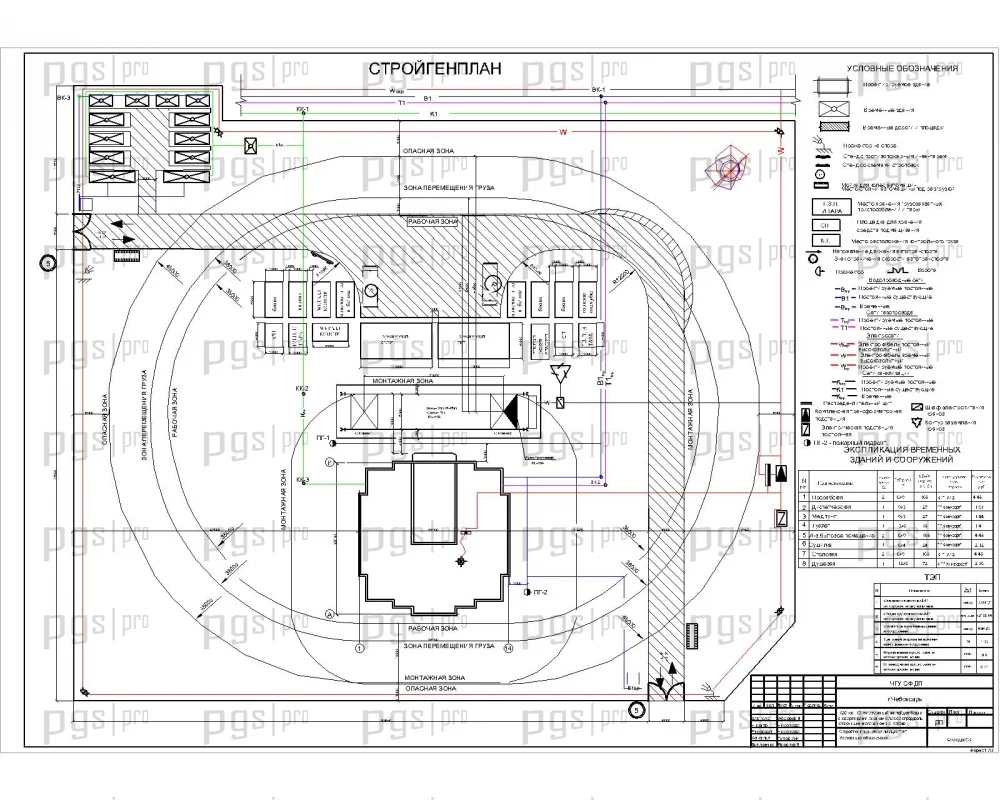

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели: проект содержит расчет сметной стоимости объекта, стоимости строительных работ, выработки на одного рабочего, строительного объема здания, сметной стоимости 1 м² общей площади, нормативной продолжительности строительства, коэффициента использования основных фондов и себестоимости 1 м² жилой площади.

Диплом №2021 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование жилых зданий повышенной этажности — востребованное направление в современном градостроительстве.
• Сложный инженерный объект: 13-этажное здание с жестким пространственным каркасом и свайным фундаментом.

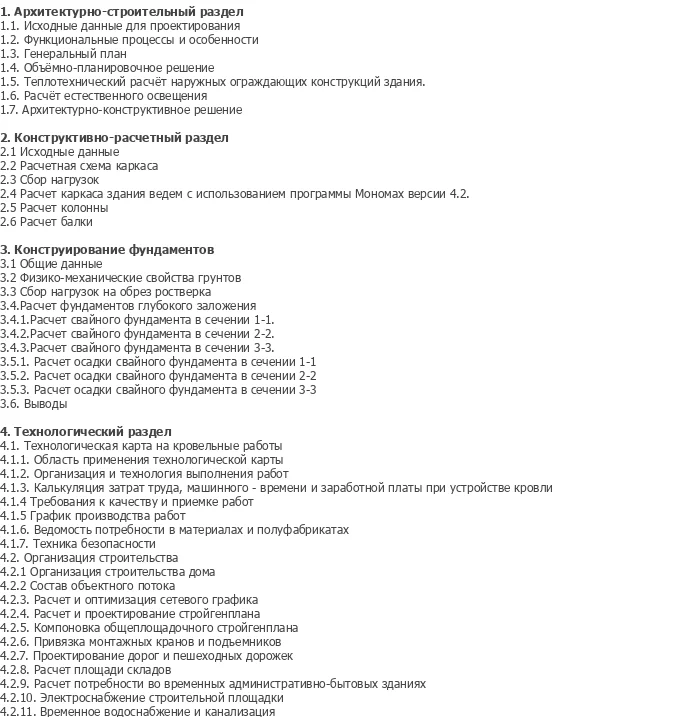

• Полная комплектация: 150 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стены, перекрытия, каркас, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на устройство рулонной кровли, сетевой график, строительный генплан, технико-экономические показатели.
• Комбинированный расчет: ручной способ с использованием программы Мономах версии 4.2 — соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2021 по доступной цене — 3 000 рублей.
