Дипломный проект №2044 «Жилой 4-х этажный 16-ти квартирный дом в г. Гаврилов-Ям Ярославской области» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания семей в условиях малоэтажной городской застройки. ПГС дипломный проект выполнен с учетом климатических условий Ярославской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Стоимость работы — 3 400 руб.

Проектируемый объект — четырехэтажный многоквартирный жилой дом на 16 квартир, расположенный в городе Гаврилов-Ям Ярославской области. Данный проект 2 этажного жилого дома масштабируется до малоэтажного многоквартирного сегмента и представляет собой типовое решение для комплексного освоения городской территории. Дипломная работа разработана с учетом современных требований к энергоэффективности, пожарной безопасности и комфортности проживания. Здание имеет Г-образную форму в плане с максимальными размерами 38,43 × 29,74 м и высотой 14 м.

Класс конструктивной пожарной опасности — СО, класс функциональной пожарной опасности — Д1.3. Уровень чистого пола первого этажа соответствует абсолютной отметке 91,950 м. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажной жилой застройки. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2044 предлагает оптимальное соотношение цены и качества.

Проект предусматривает полный комплекс инженерного обеспечения: водоснабжение, канализация, теплоснабжение, электроснабжение и вентиляция. В здании расположены две лестничные клетки — у главного входа в осях 4-5, В-Е и у главного входа в осях 6-8, Д-Ж. Водоотвод с кровли — наружный, организованный.

Функциональные связи в здании решены с учетом специфики многоквартирного жилого дома и требований к зонированию жилых и технических помещений. На каждом этаже расположено по четыре трехкомнатных квартиры. Высота помещений жилых этажей — 2,9 м. В полуподвале размещены технические помещения: венткамеры, тепловые пункты, водомерные узлы. Высота подвала — 1,9 м.

С юго-западной стороны здания расположены два главных входа. Газо- и водоснабжение выполняется от существующих инженерных коммуникаций. Технический чердак — неотапливаемый, не эксплуатируемый. В здании предусмотрены балконы с пластиковыми блоками и двухкамерными стеклопакетами.

Архитектурный облик здания формируется выразительным фасадным решением с четырьмя этажами, ритмичным расположением оконных проемов и балконных блоков. Цветовое решение фасадов выполнено в соответствии с современными требованиями к эстетике малоэтажной застройки. Крыша дома имеет два слуховых окна размерами 800×600 мм с жалюзийной решеткой.

Конструктивная схема здания — бескаркасная с продольно-поперечными несущими стенами. Несущие стены выполняют функцию восприятия вертикальных и горизонтальных нагрузок и обеспечивают пространственную жесткость здания. Фундаменты — ленточные мелкого заложения из сборных железобетонных плит ФЛ-10, ФЛ-14, ФЛ-16 и блоков ФБС 4 (внутренние стены) и ФБС 5 (наружные стены).

Наружные стены выполнены из керамического кирпича толщиной 640 мм (Y=1800 кг/м³, ГОСТ 530-95) на растворе М75. Внутренние несущие стены — из керамического полнотелого кирпича толщиной 380 мм (М150, Y=1800 кг/м³, ГОСТ 530-95) на растворе М75. Утепление наружных стен выполняется пенополистирольными плитами ГОСТ 15588-91 толщиной 100 мм по системе «Сенарадж». Внутренние стены толщиной 380 мм выполнены из кирпича с облицовкой листами ГКЛ и утеплением минераловатными плитами Флор Баттс Rocwool.

Перекрытия — сборные многопустотные железобетонные плиты толщиной 220 мм из бетона В30 с преднапряженной арматурой Вр 1400. Междуэтажные перекрытия имеют звукоизолирующие прослойки из минераловатных плит Флор Баттс Rocwool толщиной 40 мм. Для утепления перекрытия над подвалом применяются минераловатные плиты Флор Баттс Rocwool толщиной 60 мм, над чердаком — Руф Баттс Rocwool толщиной 180 мм.

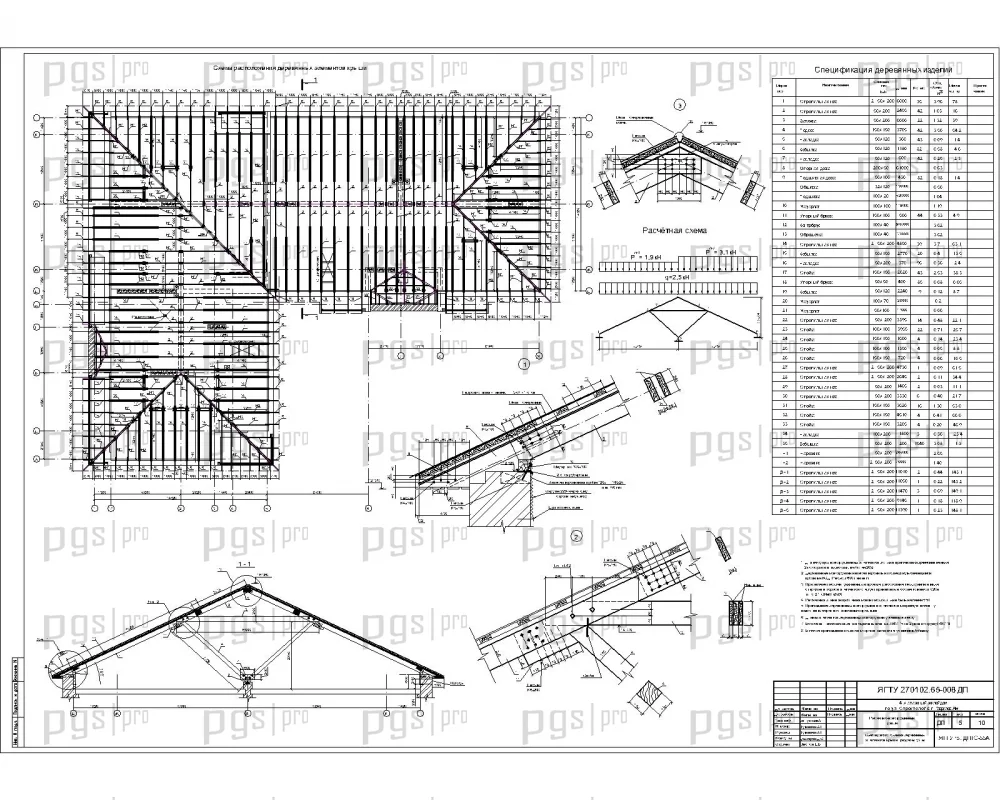

Кровля — четырехскатная с деревянными наслонными стропилами, с затяжкой и подкосами, опирающимися на мауэрлат из бруса. Стропильная система покрыта гидроизоляционной пленкой «Ютрофол», закрепленной контррейками. Кровельное покрытие — металлочерепица «Монтеррей RALIA» с удельным весом 59 Н/м². Уклон кровли — 25°. Распоясние водосточными трубами выполнено в соответствии с нормами проектирования.

Окна и балконные двери — пластиковые блоки с двухкамерными стеклопакетами, поворотно-откидного типа. Внутренние двери — деревянные по ГОСТ 6629-88, тамбурные — деревянные по ГОСТ 24698-81, наружные — металлические индивидуальные. Лестницы — сборные железобетонные марши и площадки. Лестничные клетки запроектированы как внутренние для повседневной эксплуатации.

Технологическая карта на устройство ленточных сборных фундаментов включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж фундаментных блоков и плит выполняется с применением автокрана с последующей проверкой правильности их положения.

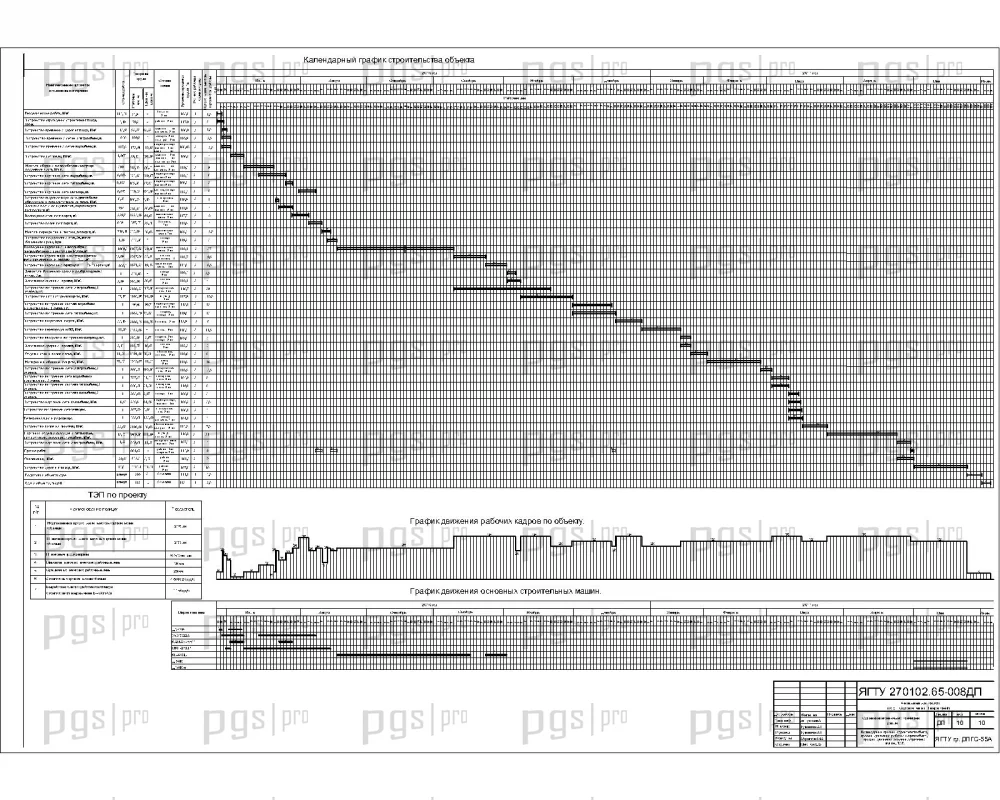

Календарный график строительства объекта составлен с учетом технологической последовательности работ: возведение фундаментов, стен, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства.

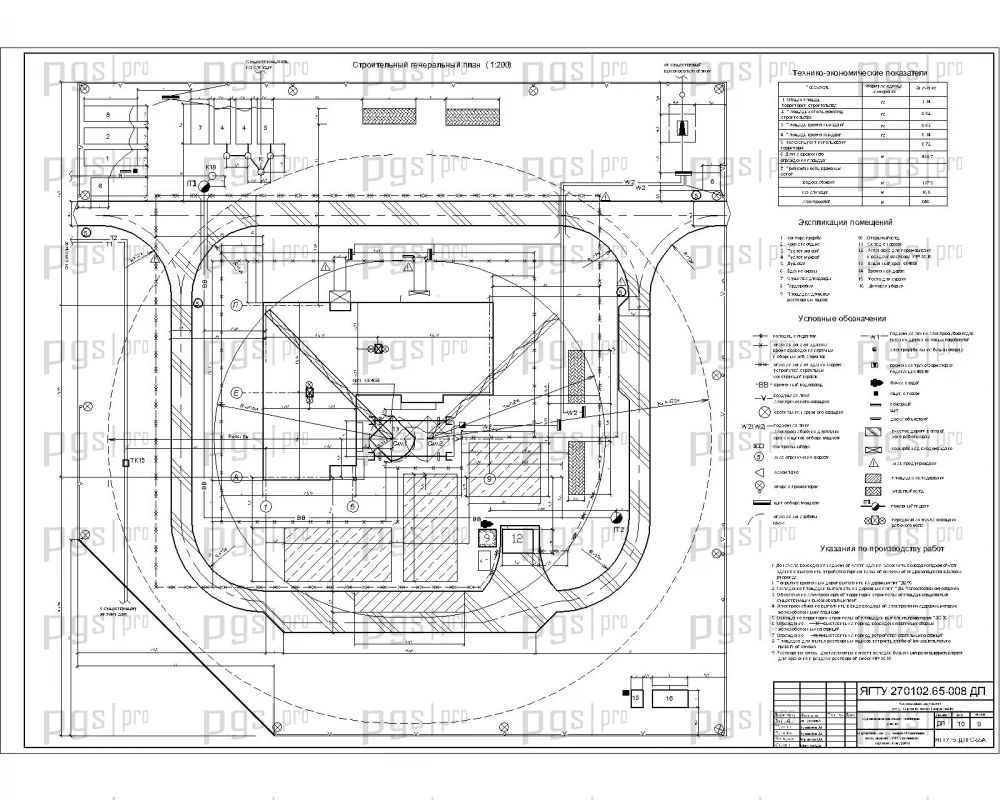

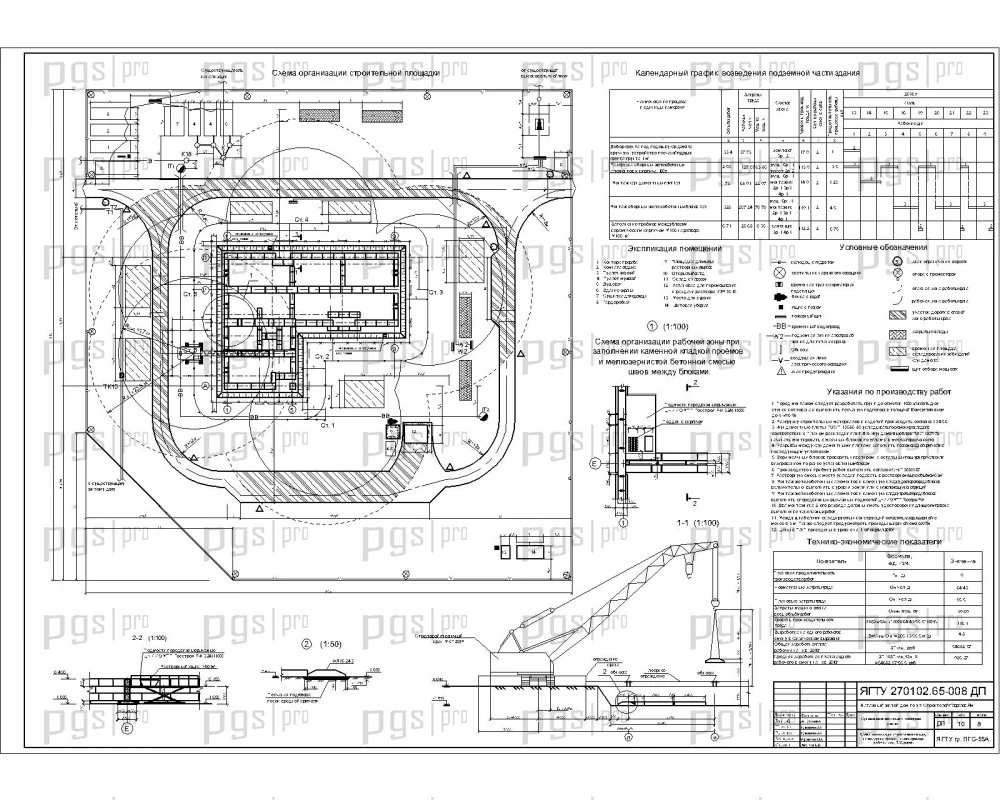

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки.

Сравнение вариантов включает технико-экономическое обоснование выбора оптимального конструктивного решения фундаментов с учетом инженерно-геологических условий площадки, прочности грунтов, стоимости работ и сроков строительства. Технико-экономические показатели содержат локальную смету, сводный сметный расчет и расчет экономического эффекта.

Диплом №2044 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Детальная проработка конструкций: расчет и конструирование фундамента мелкого заложения, свайного фундамента, стропильной системы, пустотной плиты перекрытия, кирпичной кладки в простенке.
• Комплексный теплотехнический расчет: расчет наружной стены и чердачного перекрытия с применением современных утеплителей (пенополистирол, минераловатные плиты Rocwool).
• Энергоэффективность: применение системы утепления фасадов «Сенарадж» и высокоэффективных утеплителей обеспечивает соответствие современным нормам теплозащиты.

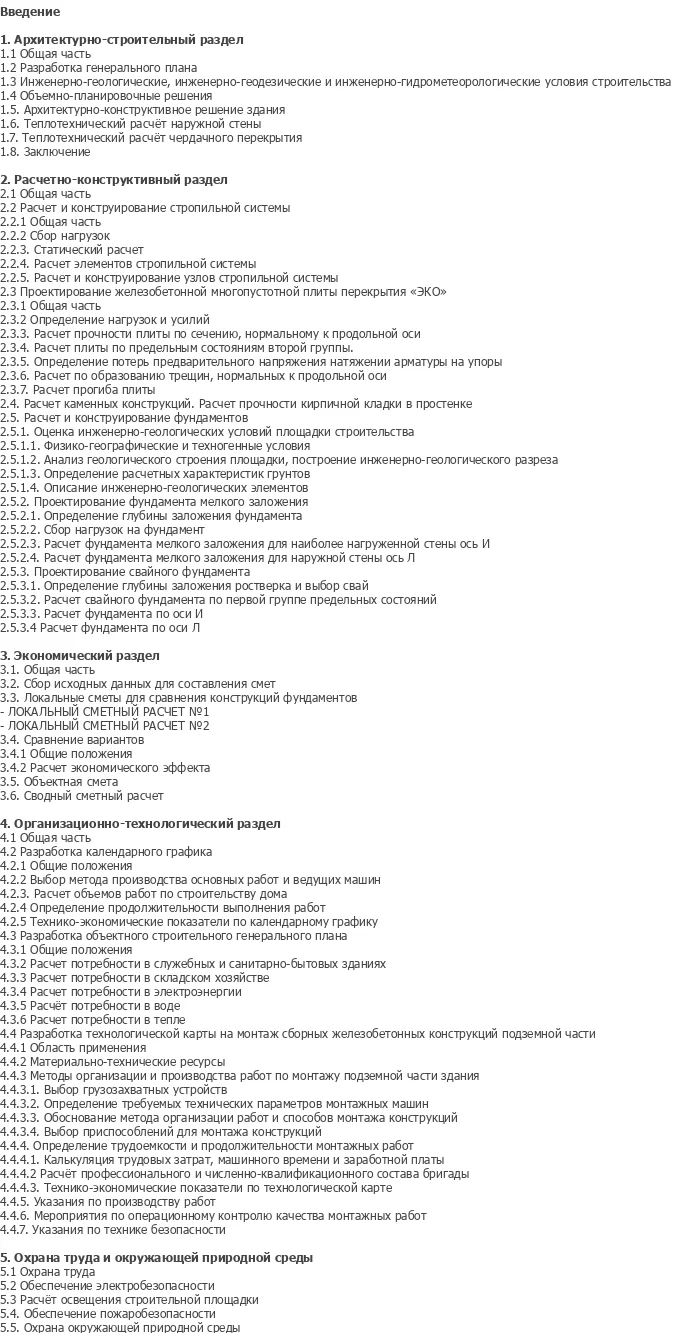

• Полная комплектация: 10 листов графики AutoCAD и полноценная пояснительная записка — объем соответствует требованиям вузовской подготовки.
• Практическая направленность: технологическая карта на устройство фундаментов, календарный график, строительный генплан, технико-экономические показатели, сравнение вариантов фундаментов.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: 3 400 рублей — одна из самых низких цен на рынке готовых дипломных проектов ПГС.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2044 по доступной цене — 3 400 рублей.
