Дипломный проект №2007 «25-и этажный монолитный жилой дом в г. Хабаровск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных жилых зданий и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий Хабаровска и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает 11 листов чертежей в формате AutoCAD (DWG) и 211 листов пояснительной записки в программах MS Word и MS Excel.

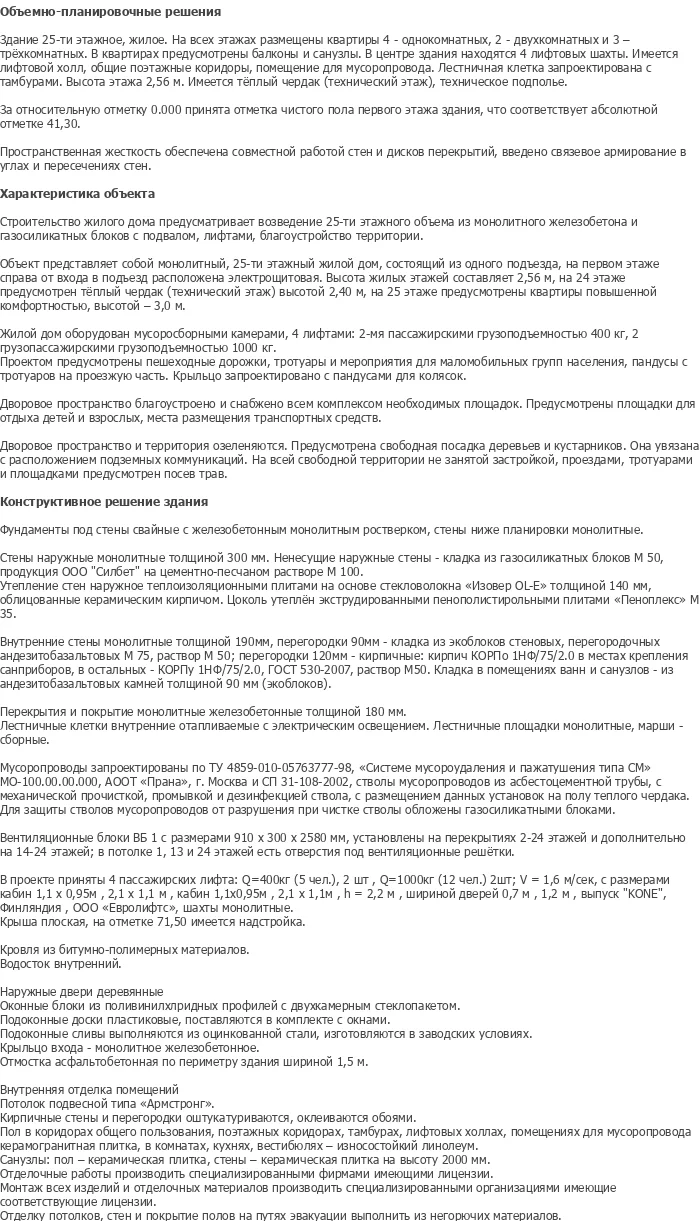

Проектируемый объект — двадцатипятиэтажный монолитный жилой дом, расположенный в городе Хабаровск. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и комфортности высотного жилья. Здание имеет квадратную форму в плане с размерами 27,7 м по длине и 27,7 м в поперечном направлении. Общая высота здания составляет 73,18 м. В доме предусмотрены теплый чердак высотой 2,40 м и техническое подполье.

На каждом этаже размещены 9 квартир: 4 однокомнатных, 2 двухкомнатных и 3 трехкомнатных. В квартирах предусмотрены балконы и санузлы. В центре здания находятся 4 лифтовые шахты. Имеется лифтовой холл, общие поэтажные коридоры, помещение для мусоропровода. Лестничная клетка запроектирована с тамбурами. Высота жилых этажей составляет 2,56 м, на 24 этаже предусмотрены квартиры повышенной комфортности с высотой 3,0 м. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2007 предлагает оптимальное соотношение цены и качества.

Жилой дом оборудован мусороудалением, 4 лифтами: 2 пассажирскими грузоподъемностью 400 кг и 2 грузопассажирскими грузоподъемностью 1000 кг. Проект предусматривает свободную посадку деревьев и кустарников, пешеходные дорожки, тротуары и мероприятия для малоабильных групп населения, пандусы с тротуаров на проезжую часть. Крыльцо запроектировано с пандусами для колясок. Дворовое пространство благоустроено и снабжено всем комплексом необходимых площадок. Предусмотрены площадки для отдыха детей и взрослых, места размещения транспортных средств.

Функциональные связи в здании решены поэтажно с четким зонированием жилых и технических функций. Планировочная структура дома базируется на принципе размещения квартир вдоль фасадов с обеспечением естественного освещения всех жилых комнат. Пространственная жесткость обеспечена совместной работой стен и дисков перекрытий, введено связевое армирование в углах и пересечениях стен.

Первый этаж включает входные группы, жилые квартиры и технические помещения. Типовые этажи со второго по двадцать третий имеют идентичную планировку с размещением квартир вдоль фасадов и коридорной системой доступа. На 24 этаже предусмотрены квартиры повышенной комфортности. Теплый чердак размещает инженерное оборудование и вентиляционные камеры. В здании предусмотрены 4 лифтовые шахты с пассажирскими и грузопассажирскими лифтами. За относительную отметку 0,000 принята отметка чистого пола первого этажа здания, что соответствует абсолютной отметке 41,30.

Дворовое пространство и территория озеленяются. Предусмотрена свободная посадка деревьев и кустарников. Она увязана с расположением подземных коммуникаций. На всей свободной территории не занятой застройкой, проездами, тротуарами и площадками предусмотрен посев трав. Вход в здание оборудован пандусами для колясок. Отмостка выполнена асфальтобетонной по периметру здания шириной 1,5 м.

Конструктивная схема здания — монолитный железобетон. Фундаменты под стены свайные с железобетонным ростверком. Стены ниже планировки монолитные. Стены наружные монолитные толщиной 300 мм. Ненесущие наружные стены — кладка из газосиликатных блоков М 50, продукция ООО «Сиблит» на цементно-песчаном растворе М 100. Утепление стен наружное теплоизоляционными плитами на основе стекловолокна «Изовер OL-Ex» толщиной 140 мм, облицованные керамическим кирпичом. Цоколь утеплен экструдерированными пенополистирольными плитами «Пеноплэкс» М 35.

Внутренние стены монолитные толщиной 190 мм. Перегородки 90 мм — кладка из экоблоков стеновых, перегородочных андезитобазальтовых М 75, раствор М 50; перегородки 120 мм — кирпичные: кирпич КОРПо 1НФ/75/2,0 в местах крепления санприборов, остальных — КОРПу 1НФ/75/2,0, ГОСТ 530-2007, раствор М50. Кладка в помещениях ванн и санузлов — из андезитобазальтовых камней толщиной 90 мм (экоблоков). Перекрытия и покрытие монолитные железобетонные толщиной 180 мм.

Лестничные клетки внутренние отапливаемые с электрическим освещением. Лестничные площадки монолитные, марши — сборные. Мусоропроводы запроектированы по ТУ 4859-010-05763777-98, «Системе мусороудаления и захлатывания типа СМ» МО-100.00.000, АООТ «Прана», г. Москва и СП 31-108-2002, стволы мусоропроводов из асбестоцементной трубы, с механической прочисткой, промывкой и дезинфекцией ствола, с размещением данных установок на полу теплого чердака. Для защиты стволов мусоропроводов от разрушения при ударе стены обложены газосиликатными блоками. Вентиляционные блоки ВБ 1 с размерами 910 х 300 х 2580 мм, установлены на перекрытиях 2-24 этажей и дополнительно на 14-24 этажей; в потолке 1, 13 и 24 этажей есть отверстия под вентиляционные решетки.

Проект включает полный комплекс организационно-технологических решений для возведения высотного здания. Технологическая карта на устройство фундамента (погружение свай) содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Технологическая карта на устройство монолитного ростверка включает технологию опалубки, армирования и бетонирования ростверка. Технологическая карта на возведение монолитных стен и перекрытий содержит технологию монтажа опалубки, армирования, укладки и уплотнения бетонной смеси.

Календарный план производства работ составлен с учетом технологической последовательности работ: погружение свай, устройство ростверка, возведение монолитных стен, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства. Графики движения рабочих кадров, основных машин и поступления основных строительных конструкций позволяют оптимизировать использование ресурсов на строительной площадке.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Расчет конструкций произведен при помощи программного комплекса «Мономах», что соответствует современным требованиям проектирования высотных зданий.

Диплом №2007 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Высотный инженерный объект: 25-этажный монолитный жилой дом — сложный объект для расчета и проектирования по специальности ПГС.
• Программный расчет: расчет конструкций произведен в программном комплексе «Мономах», что соответствует современным требованиям проектирования.
• Большой объем ПЗ: 211 листов пояснительной записки — один из самых объемных проектов в каталоге, что обеспечивает глубокую проработку всех разделов.
• Разнообразие конструкций: свайный фундамент с ростверком, монолитные стены и перекрытия, плоская кровля — расчет и конструирование всех основных элементов.
• Три технологические карты: на погружение свай, устройство ростверка и возведение монолитных стен и перекрытий — полный охват технологических процессов.
• Практическая направленность: календарный план, графики движения ресурсов, строительный генплан, технико-экономические показатели.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2007 по доступной цене — 3 500 рублей. Данный проект 2 этажного жилого дома и аналогичные работы представлены в каталоге сайта для сравнения и выбора оптимального варианта.
