Дипломный проект №2001 «Жилой комплекс в г. Санкт-Петербург» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой комплексную дипломную работу для двух студентов. Проект удовлетворяет требованиям любого учебного заведения и рекомендован на кафедру «Уникальные здания и сооружения». Объект включает два самостоятельных здания: трехэтажный торговый комплекс и 28-этажный жилой комплекс, спроектированные по отдельности. На защите один студент защищает торговый комплекс, второй — жилой комплекс. Проект выполнен с учетом климатических условий Санкт-Петербурга и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Данный ПГС дипломный проект представляет собой комплексную дипломную работу для двух студентов, включающую проектирование торгового и жилого комплексов по отдельности. Объект расположен в городе Санкт-Петербург и разработан с учетом современных требований к многофункциональной городской застройке, энергоэффективности и функциональности. На цокольном этаже торгового комплекса предусмотрена автомобильная автостоянка на 496 машино-мест.

Торговый комплекс предназначен для обслуживания посетителей, непосредственно проживающих в жилом комплексе, а также жителей прилегающих районов. Торговые помещения размещены по методу «самообслуживания», а также небольшие магазины типа «бутик», предприятия питания и бытового обслуживания. Жилой комплекс рассчитан на 260 квартир и включает одно-, двух-, трех- и четырехкомнатные квартиры различной площади.

Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многофункциональных комплексов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2001 предлагает оптимальное соотношение цены и качества. Проект рекомендован на кафедру «Уникальные здания и сооружения» и удовлетворяет требованиям любого учебного заведения.

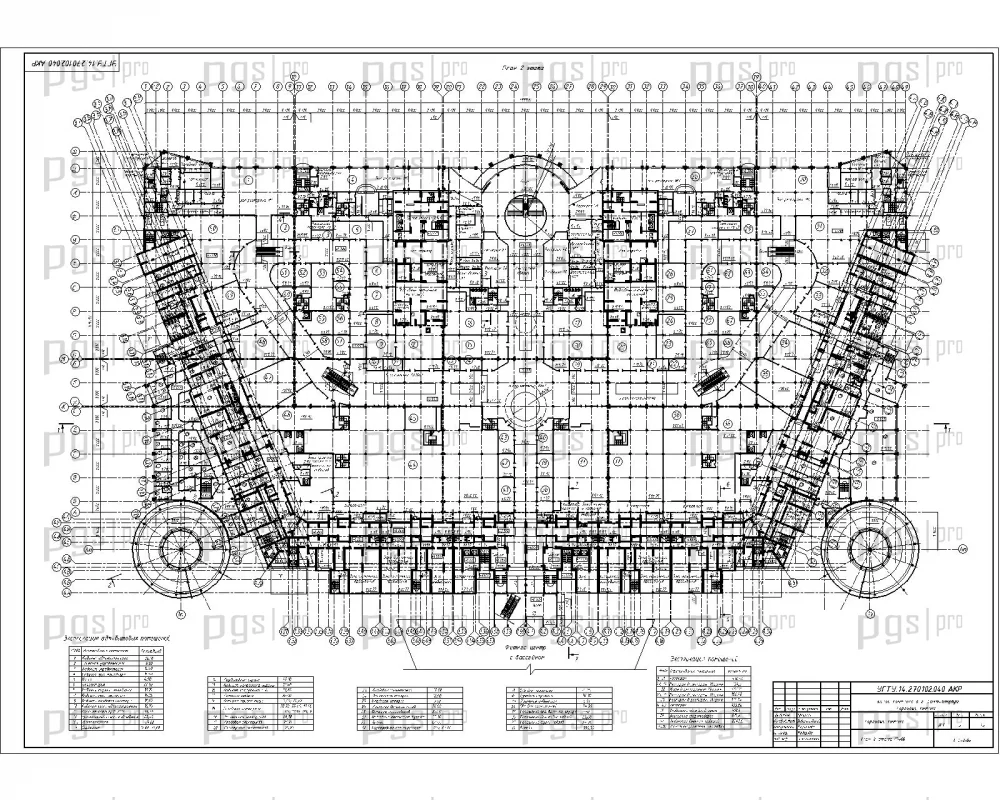

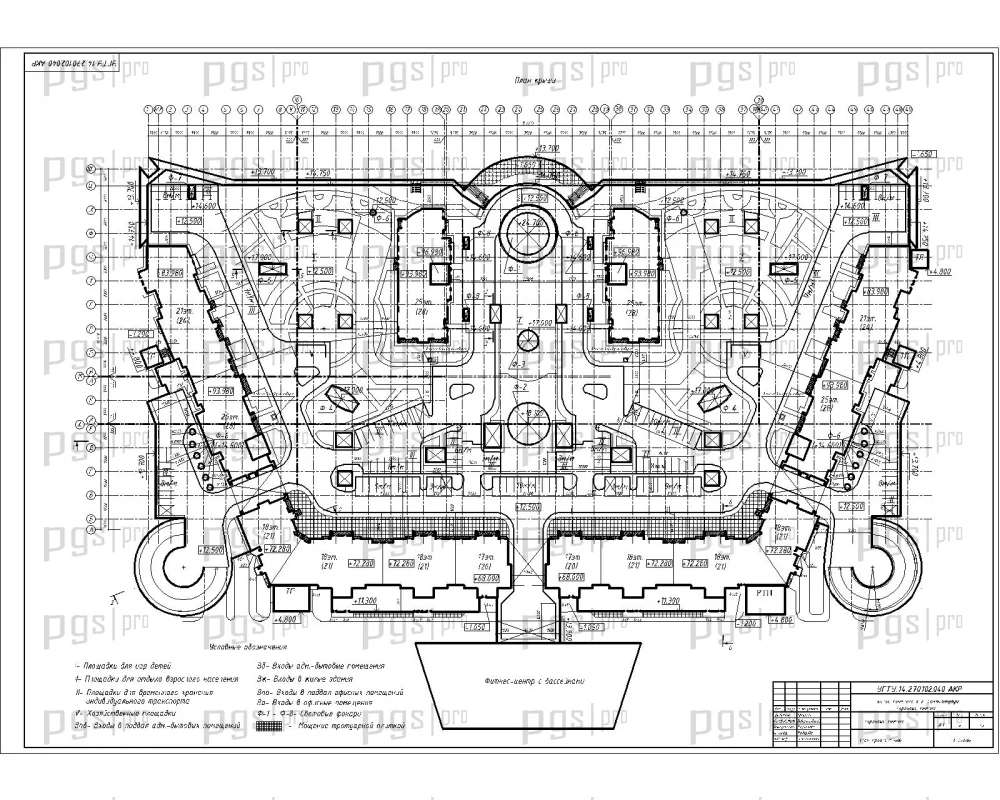

Функциональные связи в комплексе решены с учетом разделения общественной и жилой зон. Проектируемый торговый комплекс имеет три этажа: цокольный, первый и второй. На цокольном этаже размещена автостоянка на 496 машино-мест, а также помещения загрузки, расположенные в техническом подполье. Входы в цокольный этаж располагаются с главного фасада и с торцов здания. На первом этаже размещены магазины продовольственных и непродовольственных товаров, кафе, аптека, медицинская клиника, супермаркет и универмаг одежды.

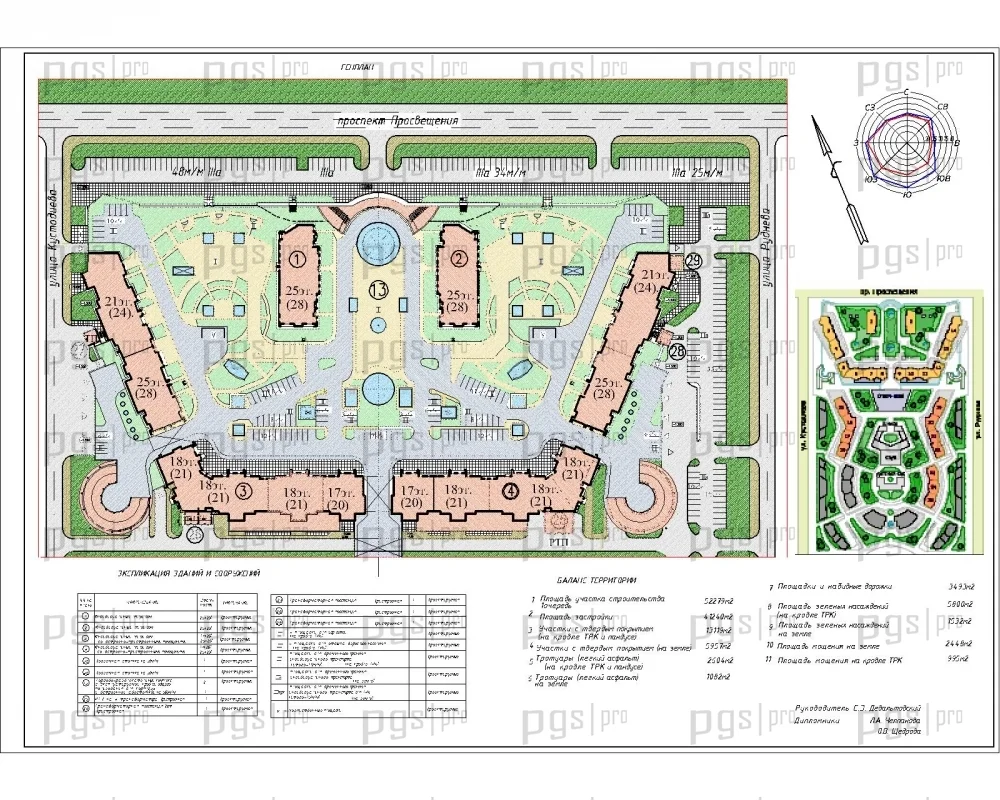

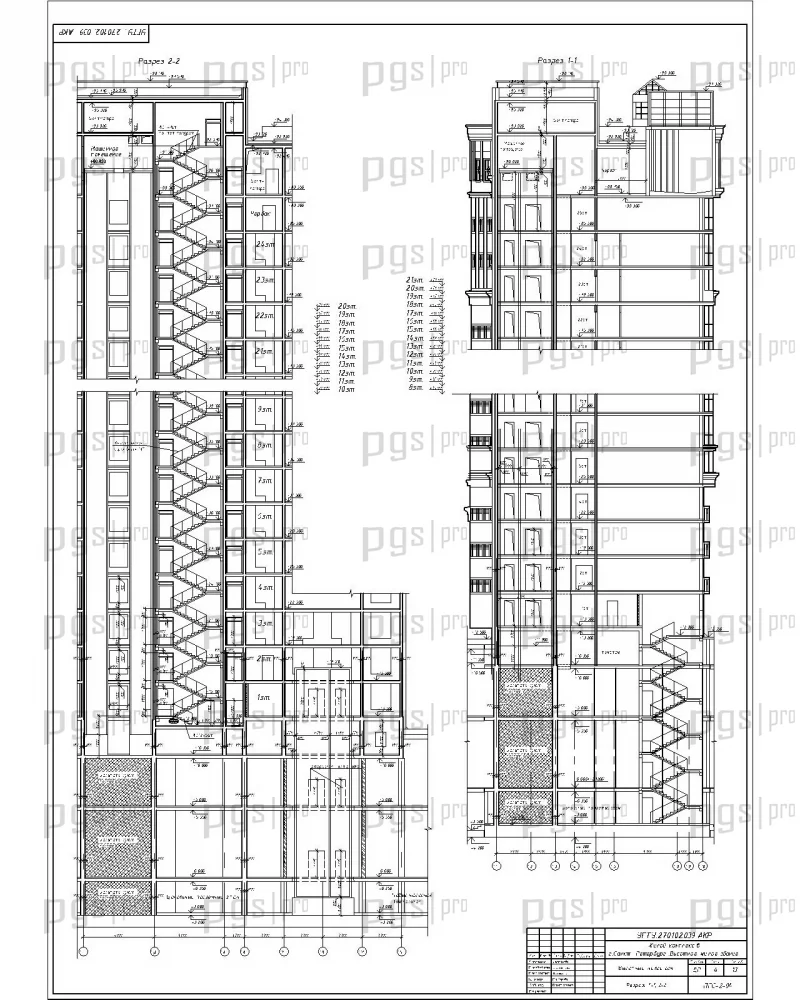

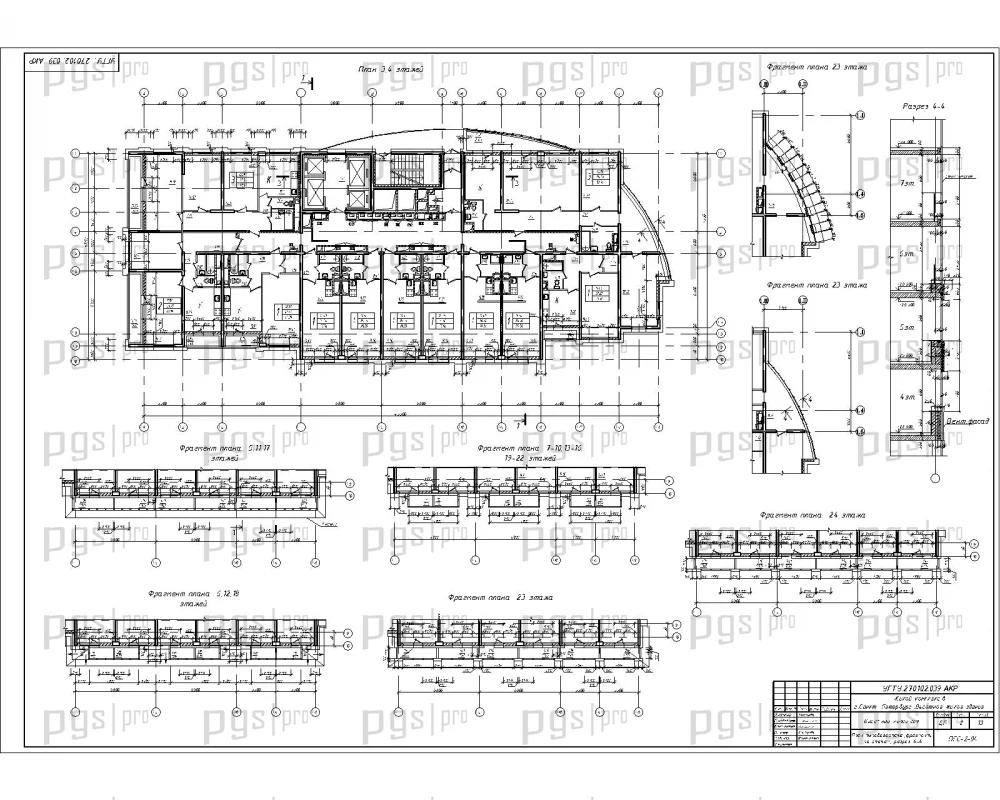

На втором этаже торгового комплекса размещены магазины розничной торговли, ресторан, зона администрации, охраны, эксплуатации, уборки и мусороудаления. В жилом комплексе предусмотрены подъездные дороги с гаражными въездами, расположенные со стороны проспекта Просвещения. Высота жилых этажей составляет 3,0 м, первого нежилого этажа — 6,0 м, второго — 4,35 м, технического этажа — 3,25 м. В здании имеется подвал высотой 3 м с проходом на автомобиле через улицу.

Вентиляция жилого дома принята приточно-вытяжная естественная. Вытяжка осуществляется через вентиляционные каналы, размещенные в кухнях, ванных комнатах и санузлах. В помещениях общественного назначения вентиляция приточно-вытяжная механическая. В проекте предусматривается система противодымной защиты жилого здания, подающая воздух в лифтовую шахту во время пожара.

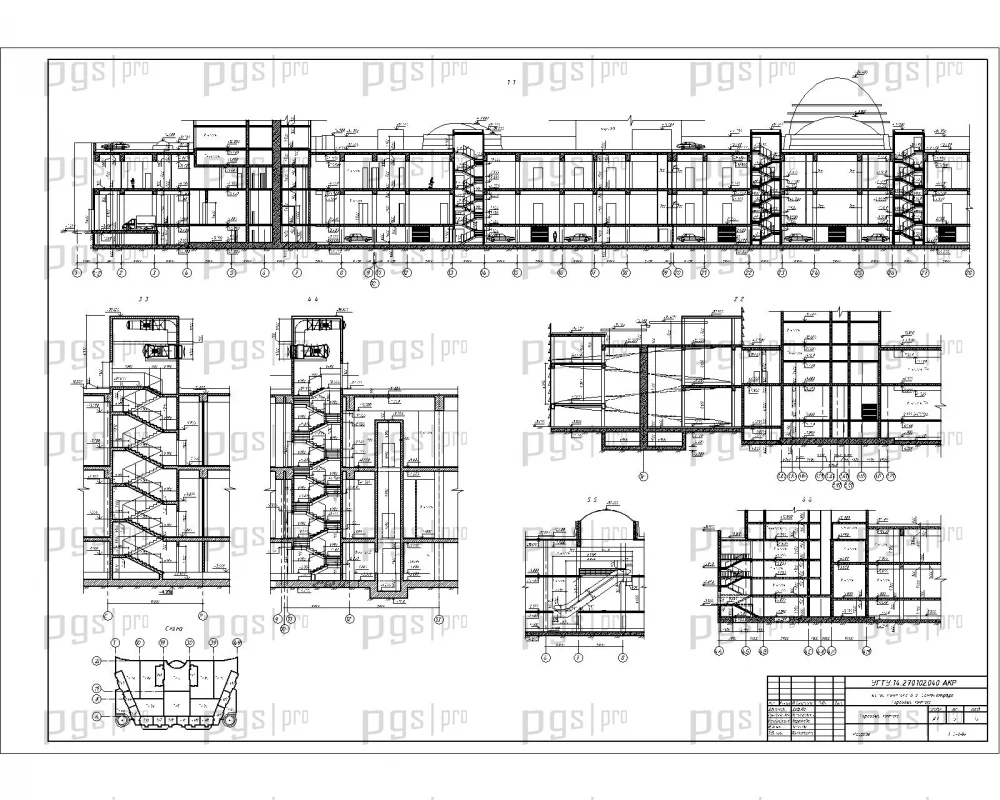

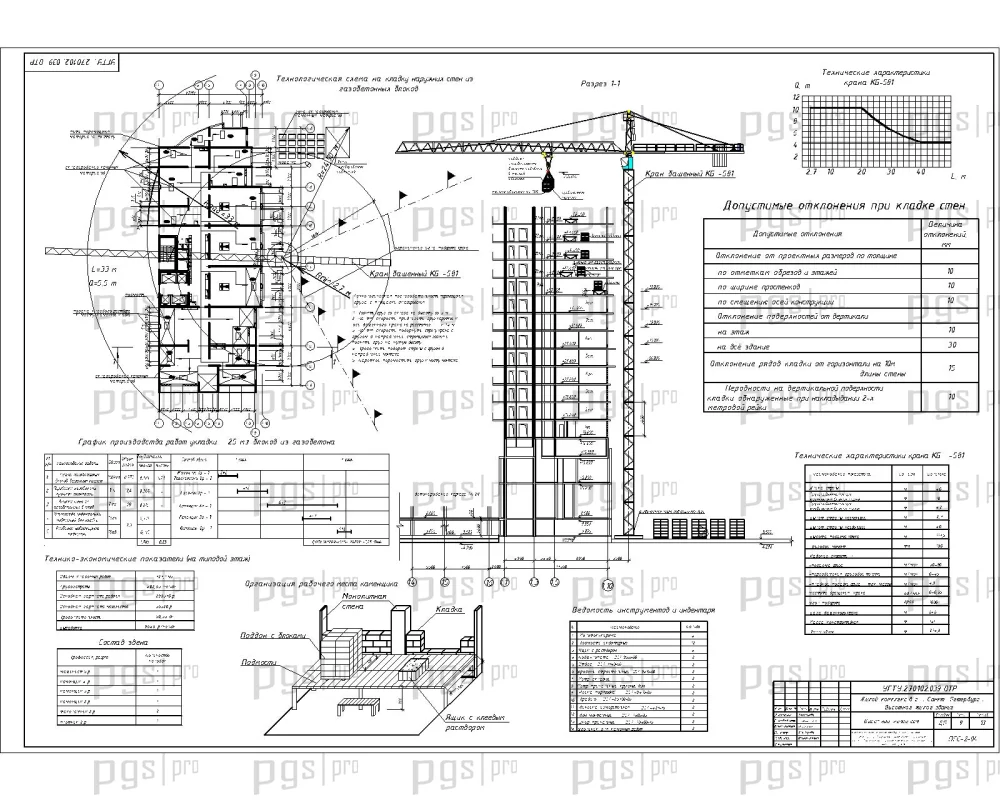

Конструктивная схема торгового комплекса — каркасная в трехэтажной части и пилонная в тех частях здания, где присутствуют жилые этажи выше отметки 12,500 м. Колонны расположены с различным шагом в обоих направлениях: в основном 5,5 м и 7,5 м в продольном направлении и 7,75 м и 8,0 м в поперечном. Несущие конструкции здания — стены, пилоны и колонны — составлены из монолитного железобетона. Наружные стены первого и второго торговых этажей и корпусов 3/3–4/14 выполнены из газобетонных блоков толщиной 300 мм, опираются на бетонную монолитную стену цокольного этажа.

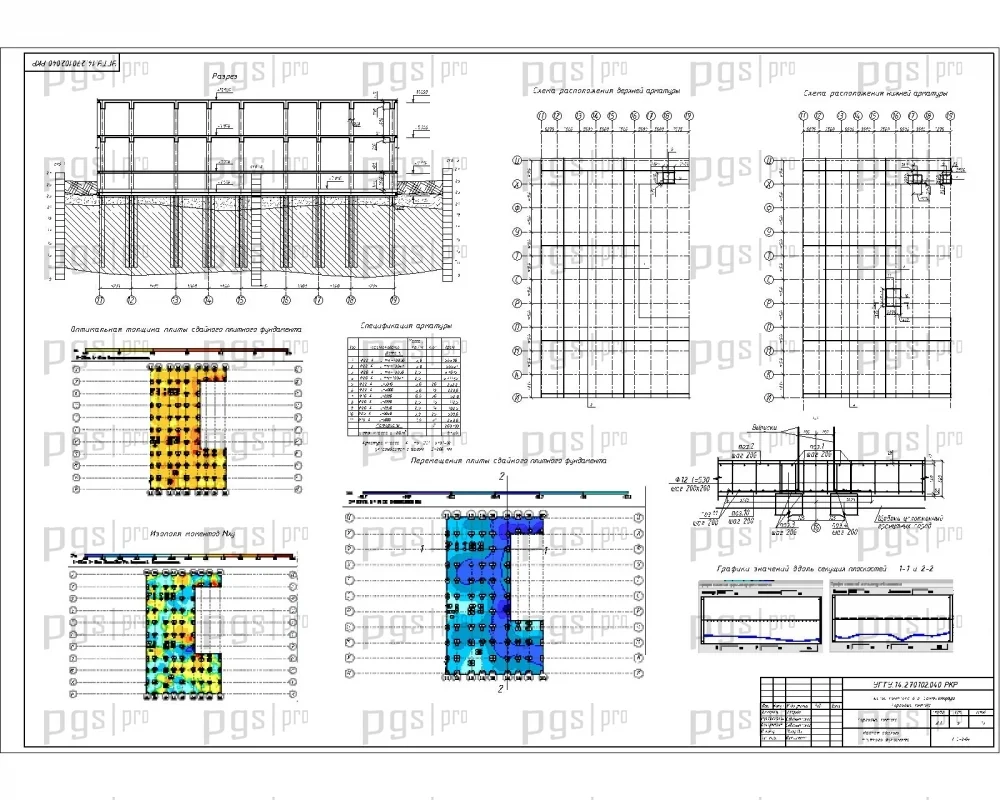

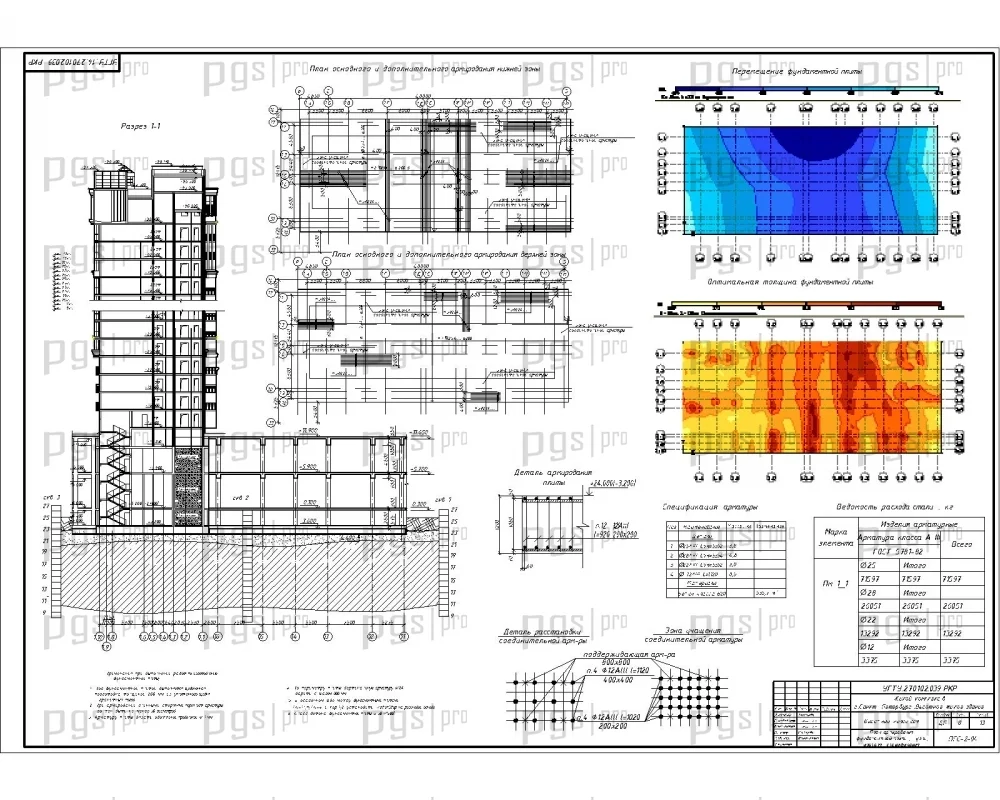

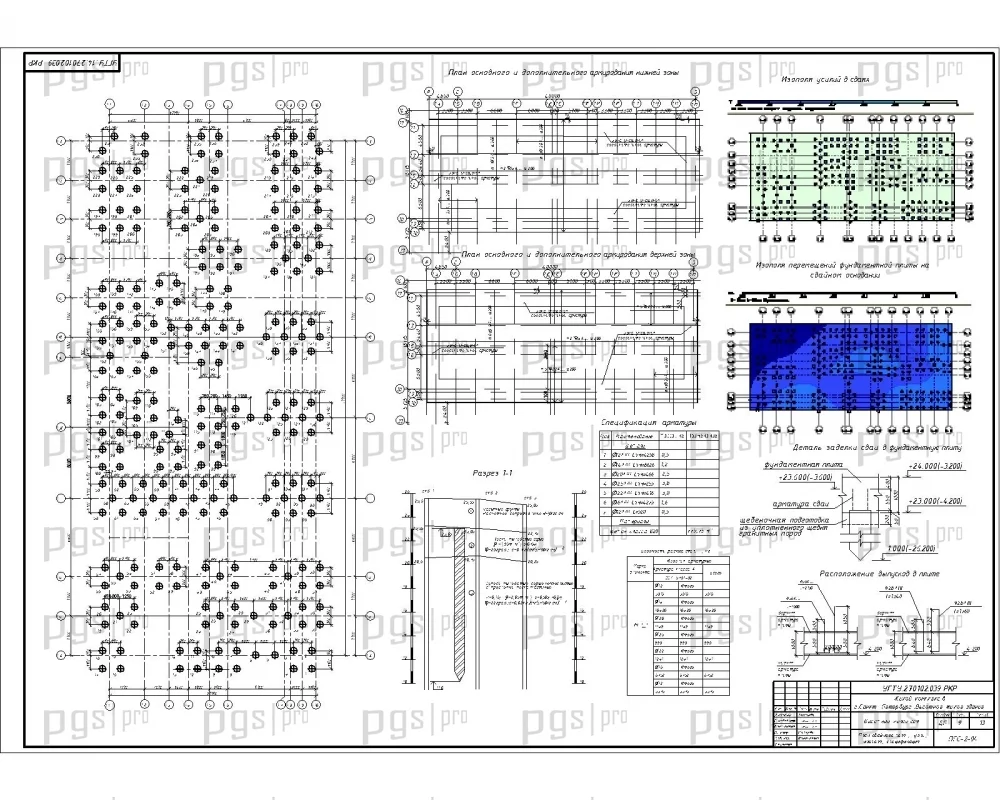

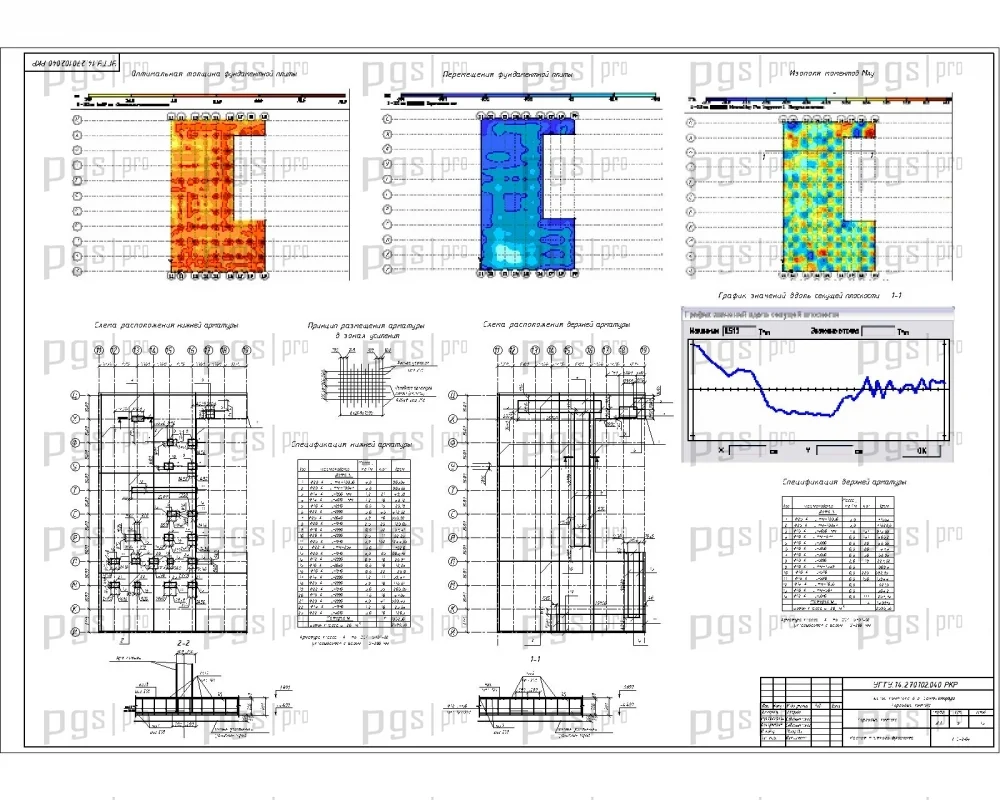

Конструктивная схема жилого комплекса — комбинированная: с цокольного этажа (отм. -3,000) до технического (отм. +10,350) — смешанная, каркасно-стенная со стенами — диафрагмами жесткости; на жилых этажах с отметки -13,600 до 88,600 — стеновая. В данном проекте материал конструкций выполнен из бетона, технология возведения здания — монолитная, используется механизированная опалубка. Фундамент жилого комплекса принят плитно-свайный, где буронабивные сваи сечением 450 мм и длиной 21 м и монолитная плита толщиной 1000 мм.

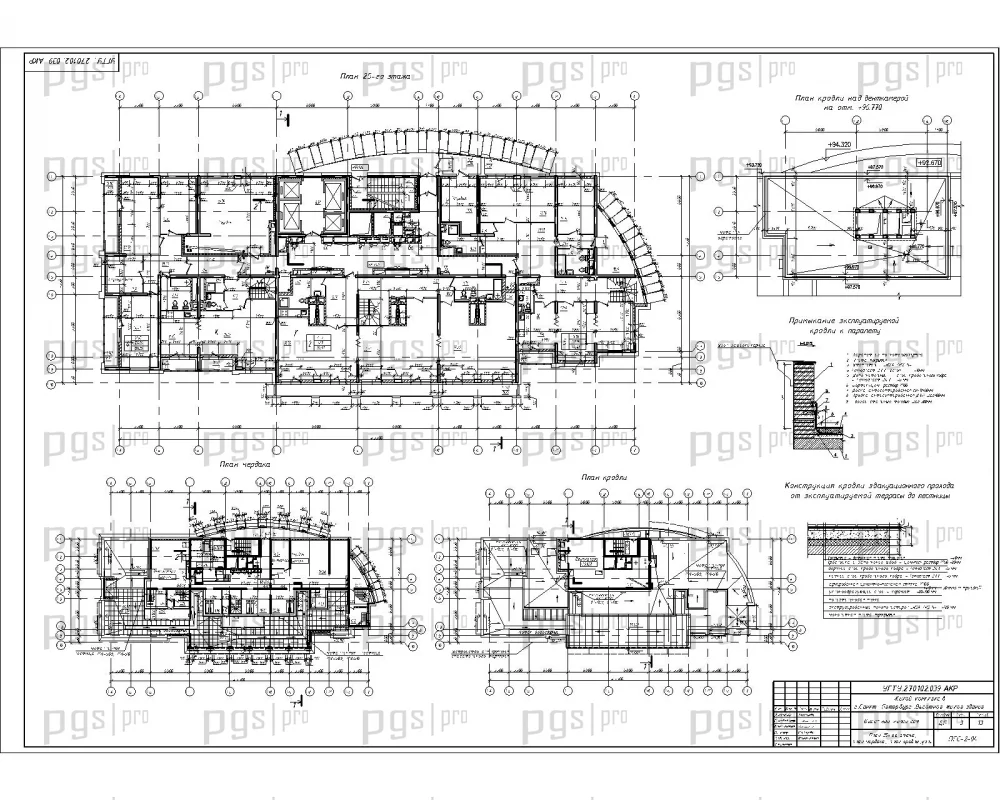

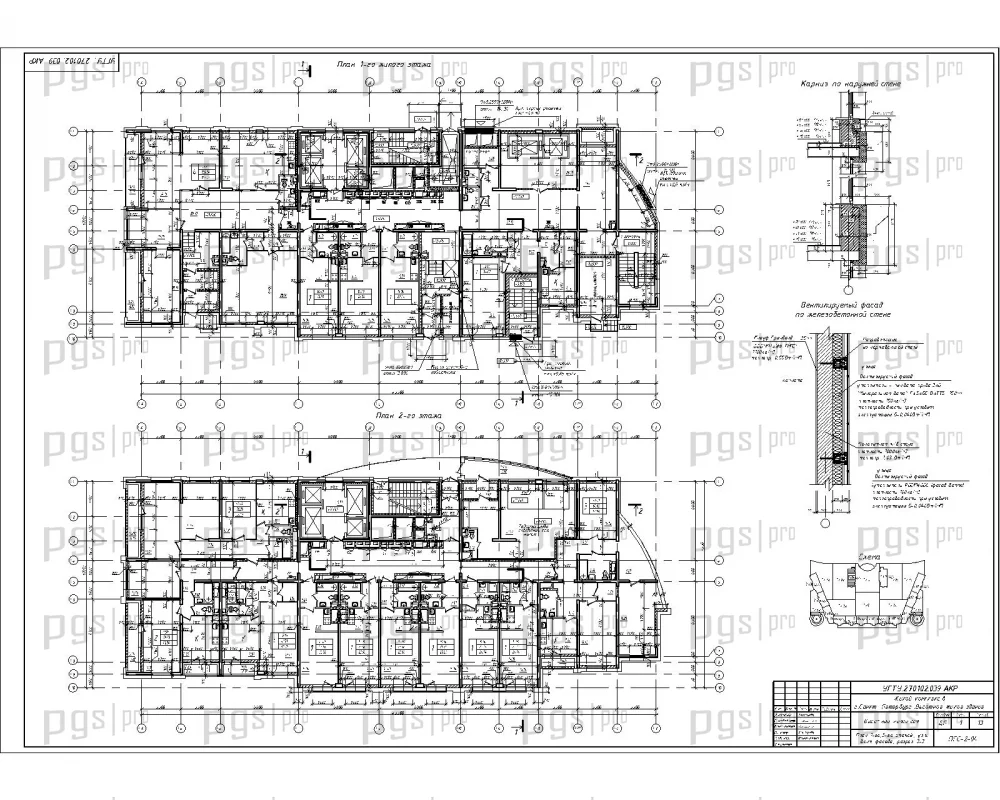

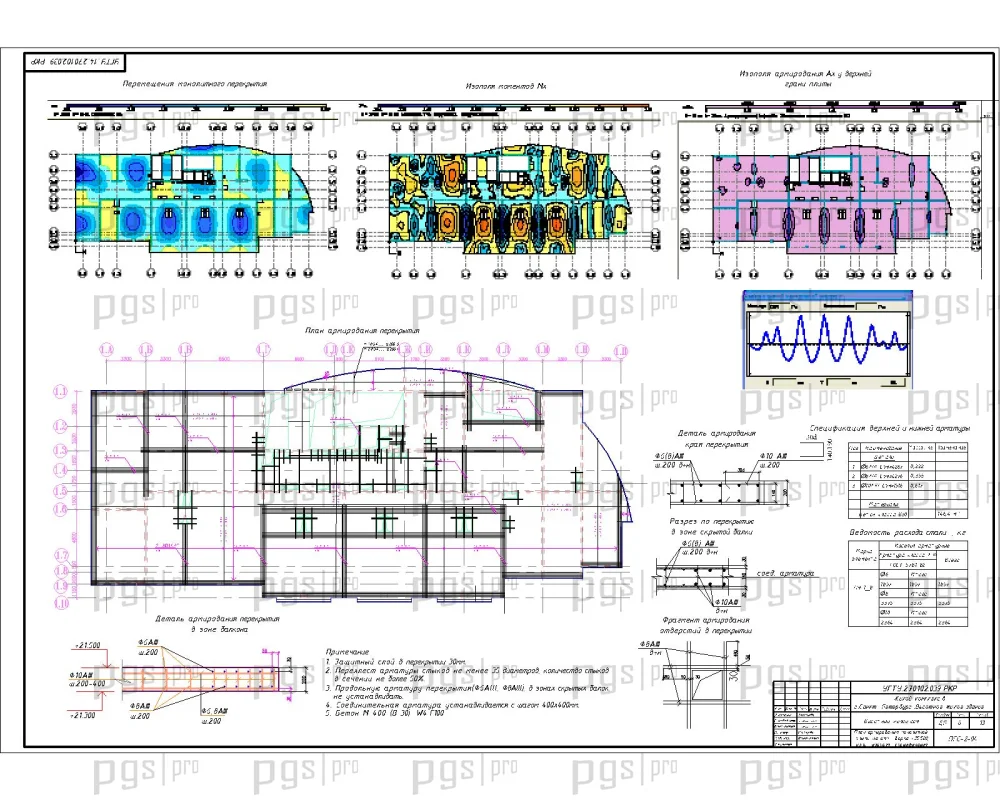

Каркас подвала: монолитные железобетонные пилоны 400, 500 мм. Каркас жилой части: стены внутренние монолитные толщиной 200 мм. Наружные стены: вентилируемый фасад (ячейстый бетон 250 мм, утеплитель ROCKWOOL (фасад Баттс) 130 мм, керамогранит). Перекрытия — монолитные железобетонные толщиной 200 мм. Лестницы: сборные железобетонные марши-площадки, сборные ступени по металлическим косоурам. Жесткость и устойчивость здания обеспечивается за счет жесткого сопряжения фундаментной плиты, стен и диска перекрытий. Кровля плоская, утепленная экструдерными теплоизоляционными плитами URSA XPS, водосток внутренний.

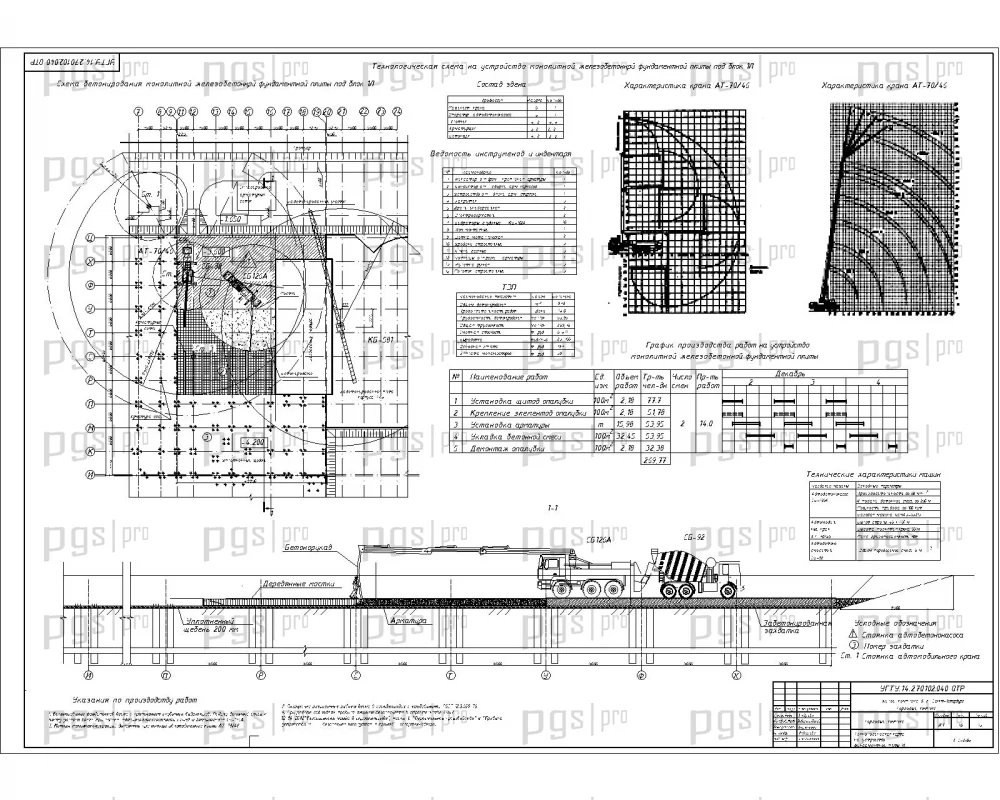

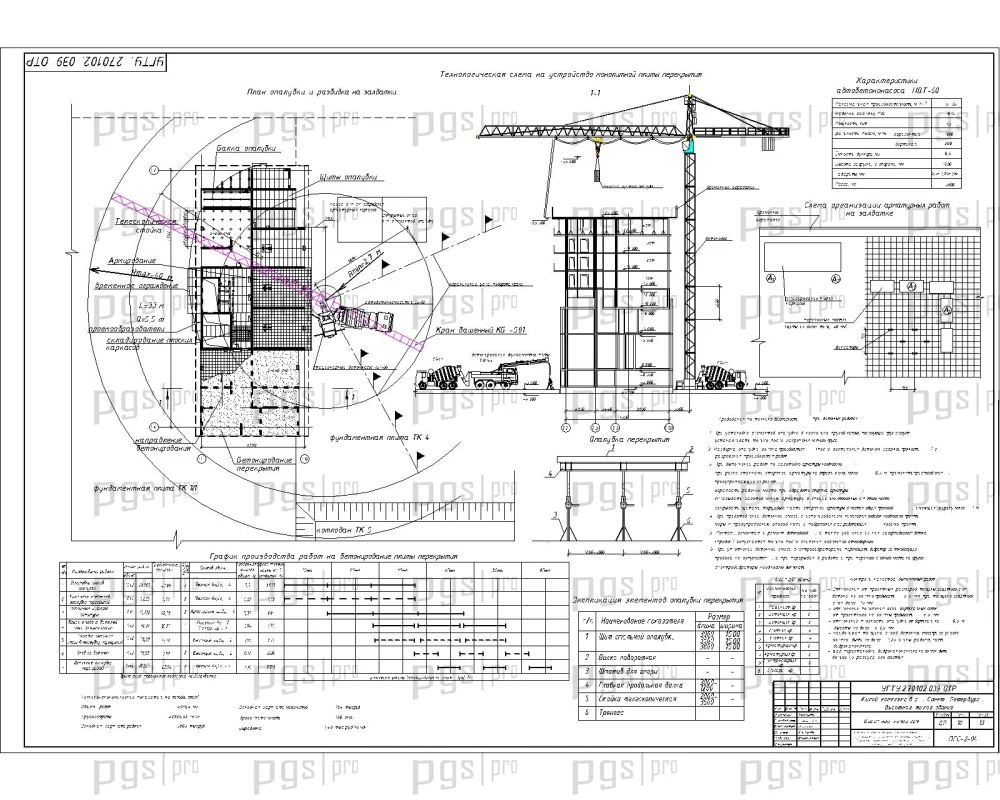

Проект включает полный комплекс организационно-технологических решений для обоих объектов. Технологическая карта на устройство фундаментной плиты включает объемы работ, способы производства монолитных железобетонных работ, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Устройство плитного фундамента торгового комплекса и плитно-свайного фундамента жилого комплекса выполняется с применением опалубочных систем и бетононасосов.

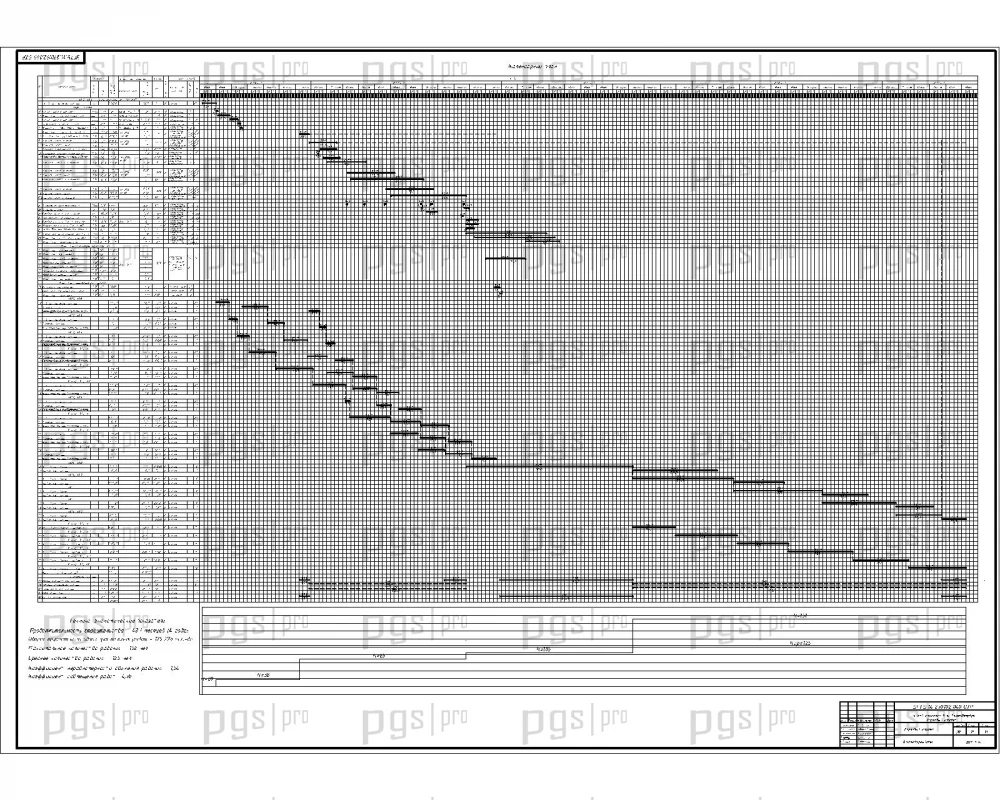

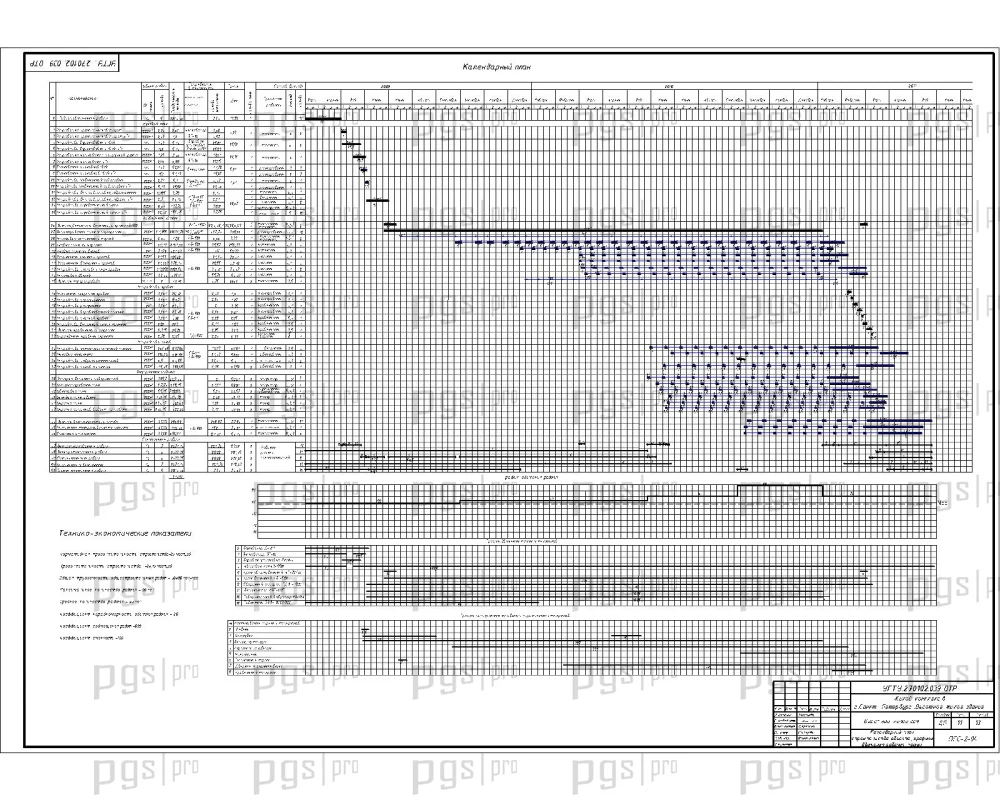

Календарный план и сетевой график составлены с учетом технологической последовательности работ: устройство фундаментов, возведение стен и колонн, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяются для оптимизации критического пути строительства и сокращения общей продолжительности работ.

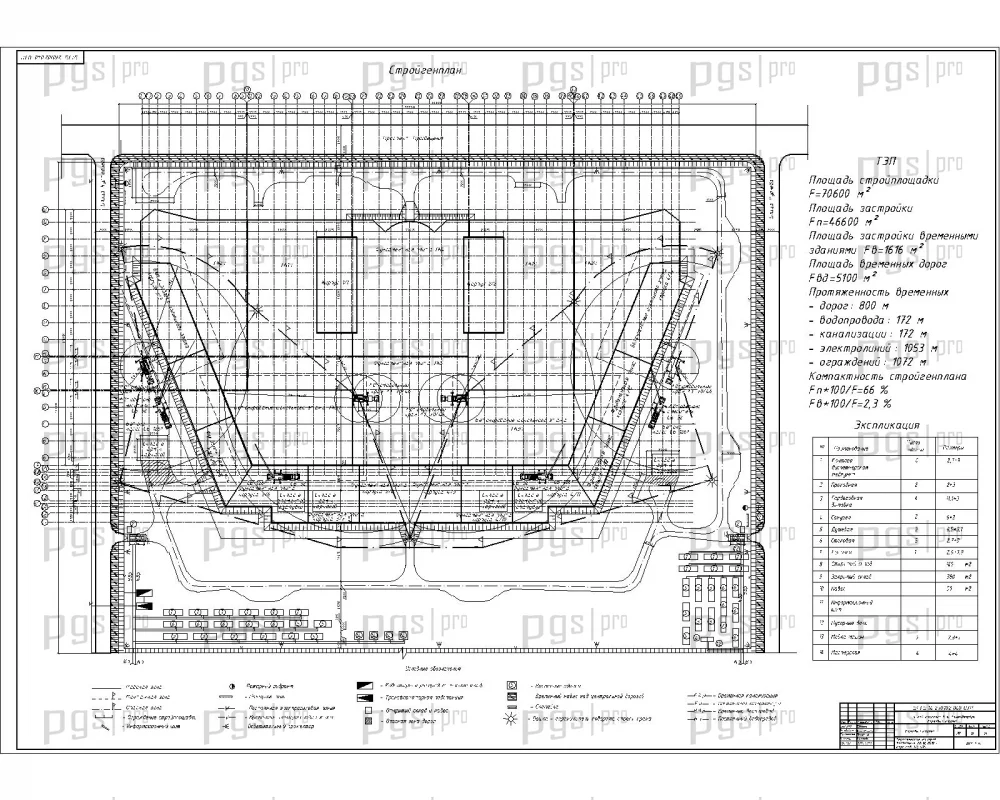

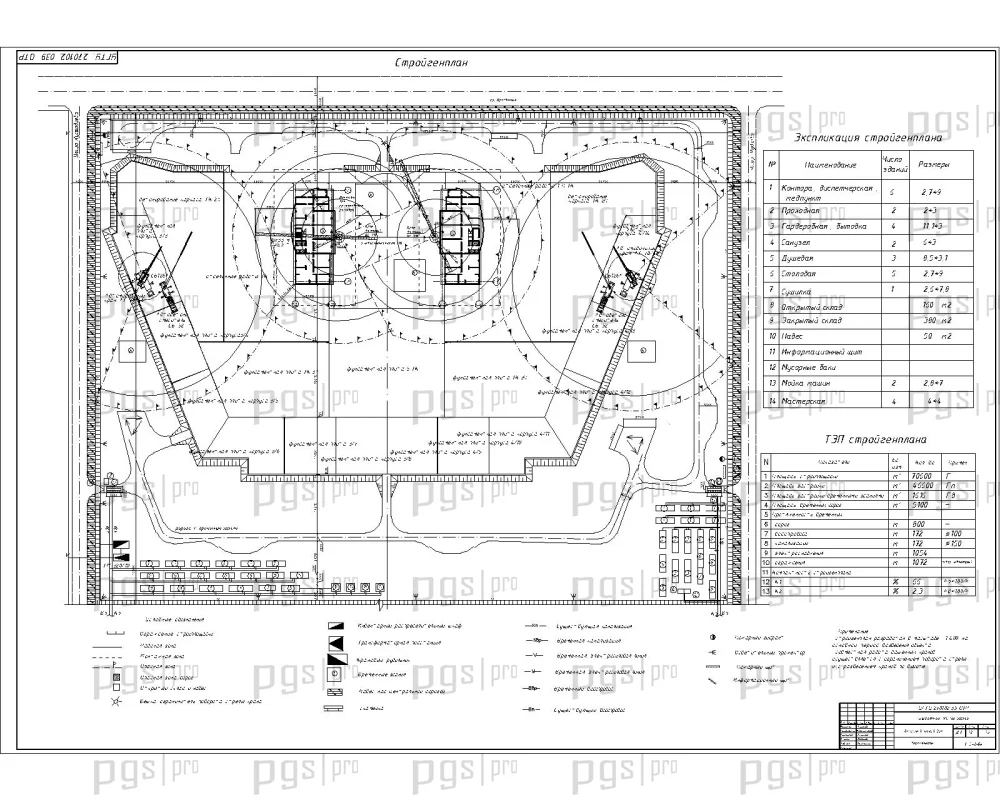

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Проектом предусмотрено сравнение вариантов фундаментов с технико-экономическим обоснованием выбора оптимального варианта.

Диплом №2001 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Комплексный диплом на двоих: полноценное проектирование торгового и жилого комплексов в одной работе.
• Уникальный инженерный объект: 28-этажный жилой дом с плитно-свайным фундаментом и каркасно-стеновой конструктивной схемой.
• Многофункциональность: торговый комплекс с автостоянкой на 496 мест и эксплуатируемой кровлей.

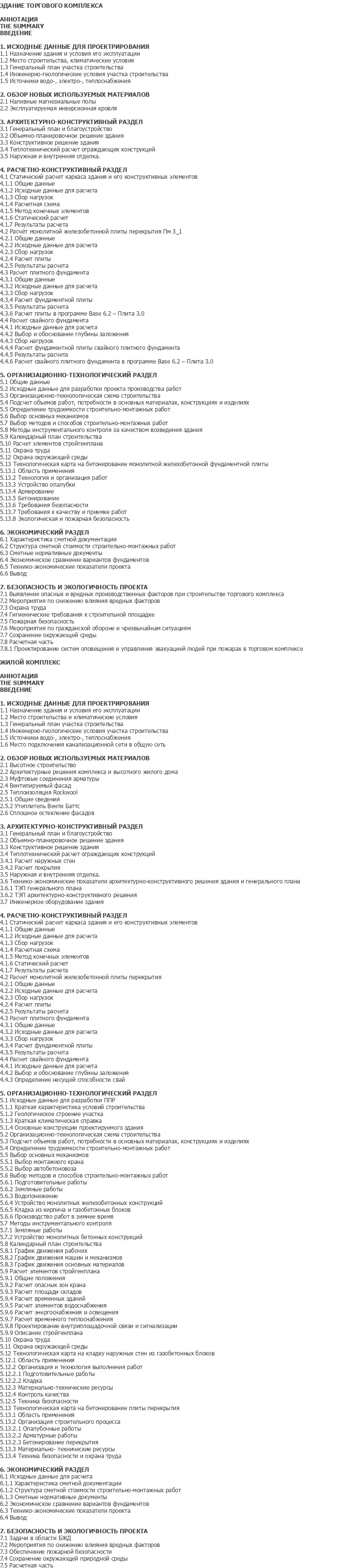

• Полная комплектация: 428 листов пояснительной записки и 26 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стены, перекрытия, колонны, пилоны, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты, календарный график, строительный генплан, технико-экономические показатели.

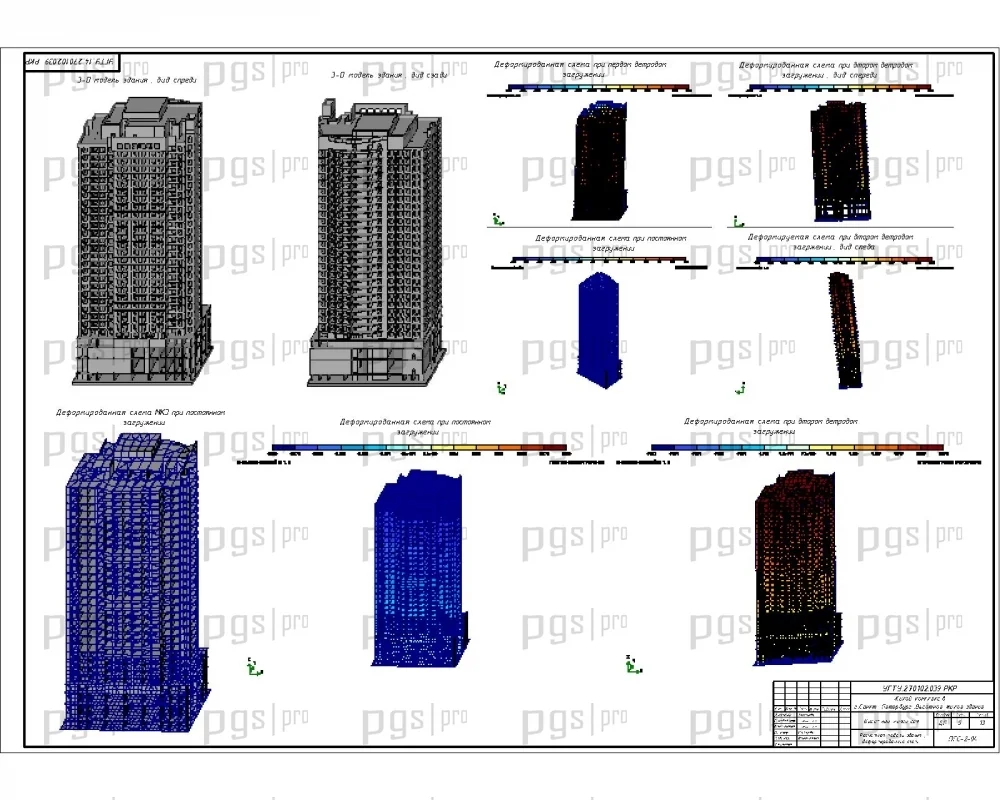

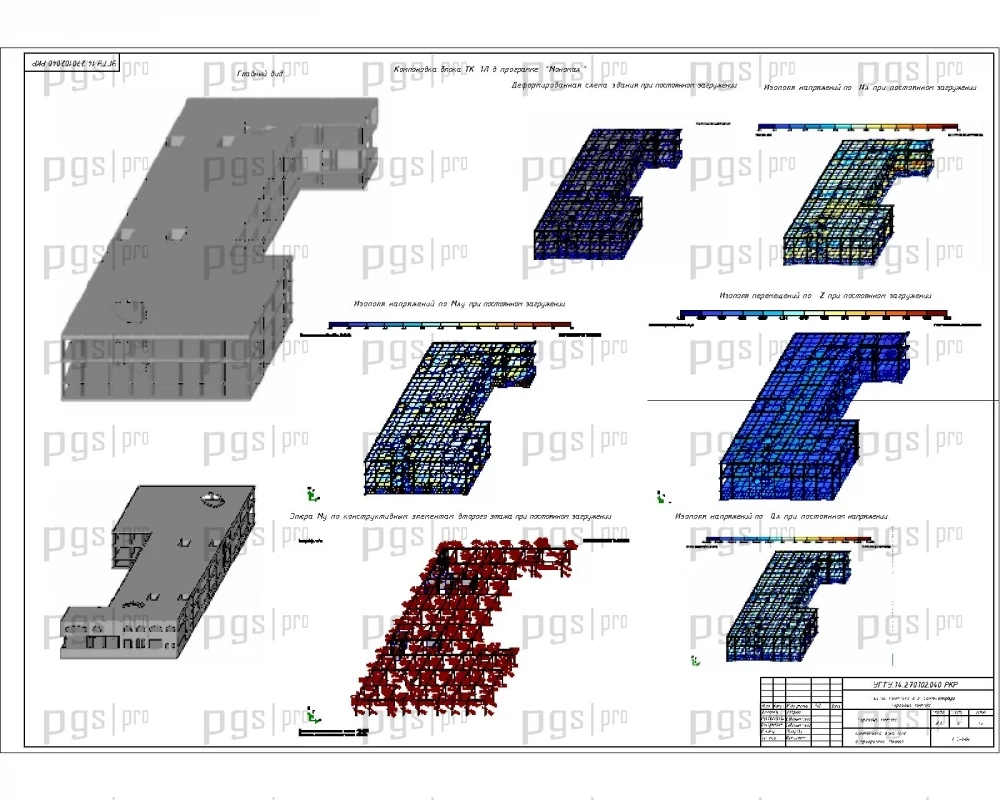

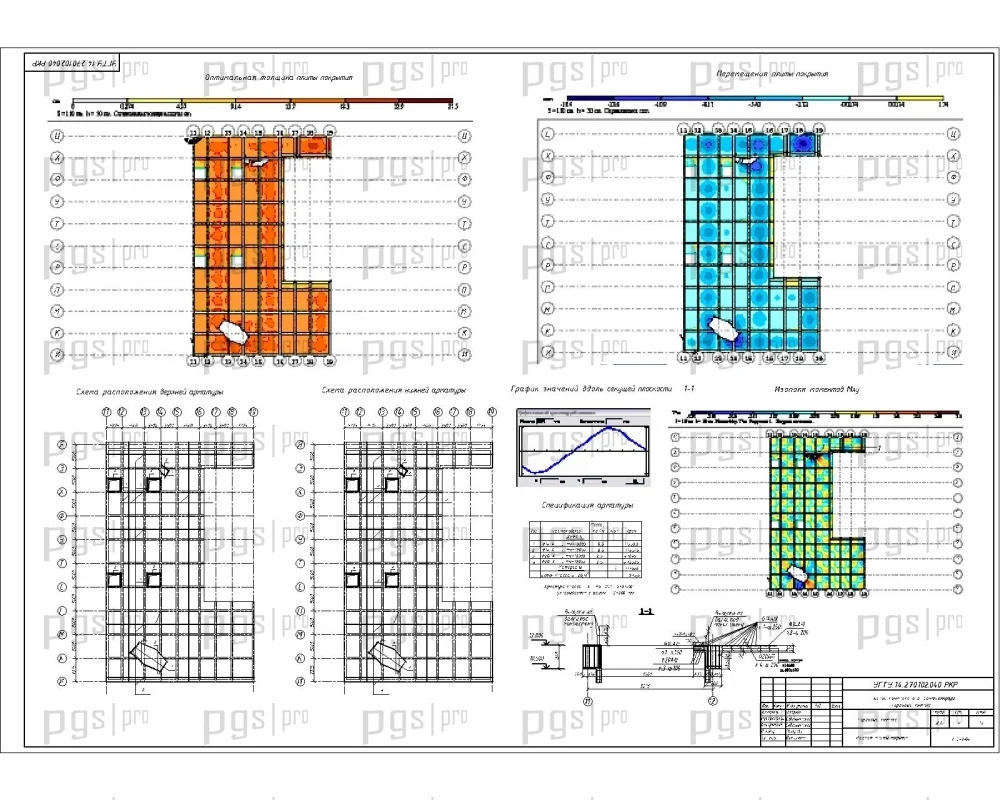

• Расчет в программе «Мономах»: современный подход к проектированию высотных зданий.
• Рекомендован на кафедру «Уникальные здания и сооружения»: соответствует повышенным требованиям вузовской подготовки.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2001 по доступной цене — 8 500 рублей. Данный проект 2 этажного жилого дома и аналогичные работы представлены в каталоге сайта для сравнения и выбора оптимального варианта.
