Дипломный проект №2008 «26-этажный жилой дом в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных жилых зданий и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий Москвы и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает 13 листов чертежей в формате AutoCAD (DWG) и 115 листов пояснительной записки в программах MS Word и MS Excel.

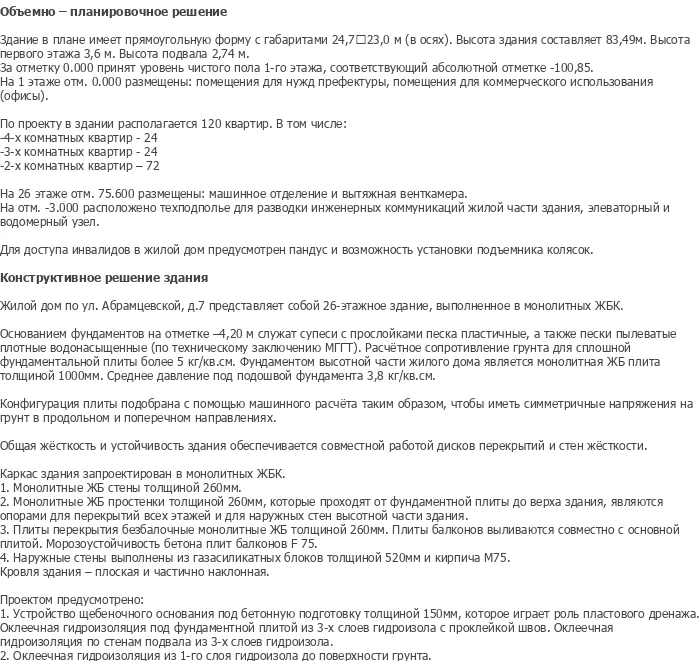

Проектируемый объект — двадцатишестиэтажный монолитный жилой дом, расположенный в городе Москва. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и комфортности высотного жилья. Здание имеет прямоугольную форму в плане с размерами 24,7 м по длине и 23,7 м в поперечном направлении. Общая высота здания составляет 83,49 м. В доме предусмотрено техническое подполье высотой 2,74 м, высота первого этажа — 3,6 м, высота типового этажа — 3,6 м.

В здании предусмотрено 120 квартир: 24 двухкомнатных, 24 трехкомнатных и 72 четырехкомнатных. На 26 этаже на отметке 75,600 размещены машинное отделение и вытяжная венткамера. На отметке -3,000 расположено техподполье для разводки инженерных коммуникаций жилой части здания, элеваторный и водомерный узлы. Для доступа инвалидов в жилой дом предусмотрен пандус и возможность установки подъемника колясок. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2008 предлагает оптимальное соотношение цены и качества.

Проект предусматривает размещение в здании современных инженерных систем: отопление, водоснабжение, канализация, электроснабжение, вентиляция и кондиционирование. На первом этаже на отметке 0,000 размещены помещения для нужд префектуры и помещения для коммерческого использования (офисы). За отметку 0,000 принят уровень чистого пола 1-го этажа, соответствующий абсолютной отметке -100,85. Расчет конструкций выполнен при помощи программного комплекса «Мономах», что соответствует современным требованиям проектирования высотных зданий.

Функциональные связи в здании решены поэтажно с четким зонированием жилых и коммерческих функций. Планировочная структура дома базируется на принципе размещения квартир вдоль фасадов с обеспечением естественного освещения всех жилых комнат. На первом этаже размещены помещения для нужд префектуры и коммерческие офисы. Типовые этажи со второго по двадцать пятый имеют идентичную планировку с размещением квартир вдоль фасадов и коридорной системой доступа.

На 26 этаже размещены машинное отделение лифтов и вытяжная вентиляционная камера. Техническое подполье на отметке -3,000 служит для разводки инженерных коммуникаций жилой части здания, размещения элеваторного и водомерного узлов. В здании предусмотрены лифтовые шахты, лестничные клетки и коридоры, обеспечивающие вертикальное и горизонтальное сообщение. Для доступа инвалидов предусмотрен пандус и возможность установки подъемника для инвалидных колясок.

Архитектурный облик здания формируется ритмом оконных проемов, балконов и лоджий, расположенных на фасадах. Фасады выполнены с применением современных отделочных материалов. Кровля плоская с устройством технических помещений и выходами вентиляции. В здании предусмотрены современные инженерные системы, обеспечивающие комфортное проживание. Отмостка выполнена по периметру здания для отвода атмосферных вод.

Конструктивная схема здания выполнена из монолитных железобетонных конструкций. Фундамент здания представляет собой железобетонную плиту толщиной 1000 мм. Основанием для фундамента на отметке -4,20 м служат суглинки с прослойками песка пластичные, а также пески пылеватые плотные водонасыщенные. Расчетное сопротивление грунта для сплошной фундаментной плиты более 5 кг/кв.см. Фундаментом высотного жилого дома является монолитная железобетонная плита толщиной 1000 мм. Среднее давление под подошвой фундамента составляет 3,8 кг/кв.см.

Конфигурация плиты подобрана с помощью машинного расчета таким образом, чтобы иметь симметричные напряжения на грунт в продольном и поперечном направлениях. Общая жесткость и устойчивость здания обеспечивается совместной работой дисков перекрытий и стен жесткости. Каркас здания запроектирован в монолитных железобетонных конструкциях: монолитные железобетонные стены толщиной 260 мм, монолитные железобетонные пилоны толщиной 260 мм, которые проходят от фундаментной плиты до верха здания, являются опорами для перекрытий всех этажей и для наружных стен высотной части здания.

Плиты перекрытий безбалочные монолитные железобетонные толщиной 260 мм. Плиты балконов выливаются совместно с основной плитой. Морозостойкость бетона плит балконов F 75. Наружные стены выполнены из газосиликатных блоков толщиной 520 мм и кирпича М75. Кровля здания — плоская и частично наклонная. Проект предусматривает устройство цементно-песчаного основания под бетонную подготовку толщиной 150 мм, которое играет роль пластового дренажа. Обклеечная гидроизоляция под фундаментной плитой из 3-х слоев гидроизола с проклейкой швов. Обклеечная гидроизоляция по стенам подвала из 3-х слоев гидроизола.

Технологическая карта на возведение монолитных конструкций типового этажа включает объемы работ, способы производства монолитных железобетонных работ, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж опалубки, армирование, укладка и уплотнение бетонной смеси производятся с применением башенных кранов и виброоборудования.

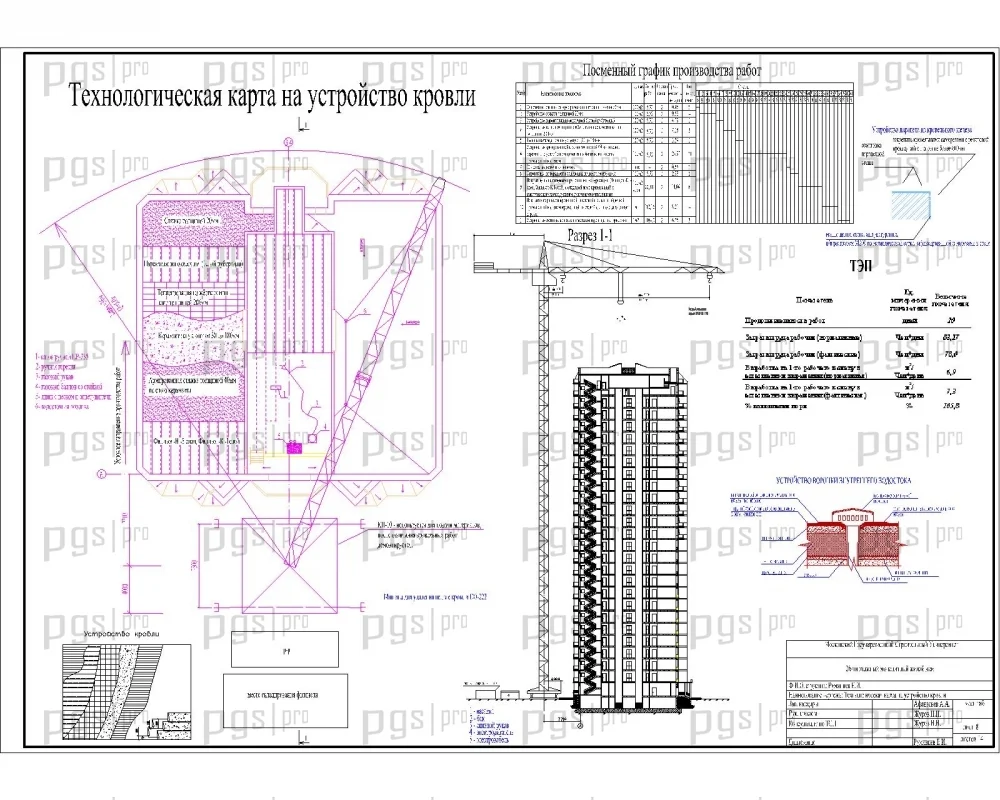

Технологическая карта на устройство кровли содержит технологию устройства плоской кровли с применением рулонных кровельных материалов, мероприятия по гидроизоляции и пароизоляции, устройство утеплителя и защитного слоя.

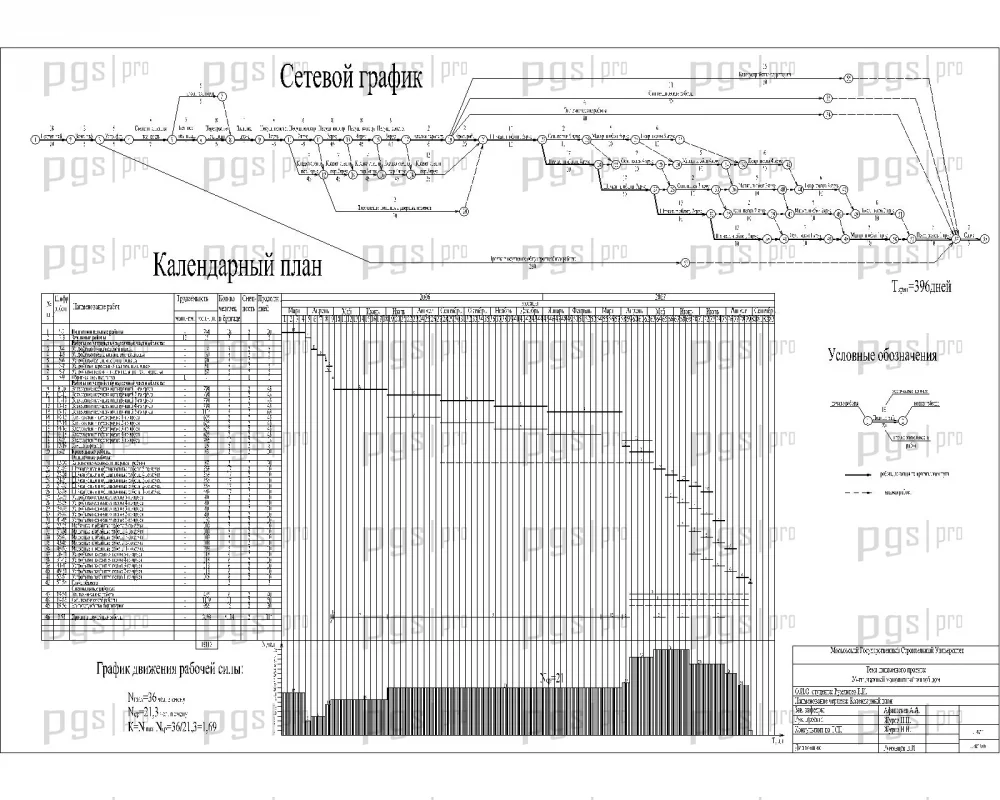

Календарный план и сетевой график составлены с учетом технологической последовательности работ: устройство фундаментной плиты, возведение монолитных стен и пилонов, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяются для оптимизации критического пути строительства и сокращения общей продолжительности работ.

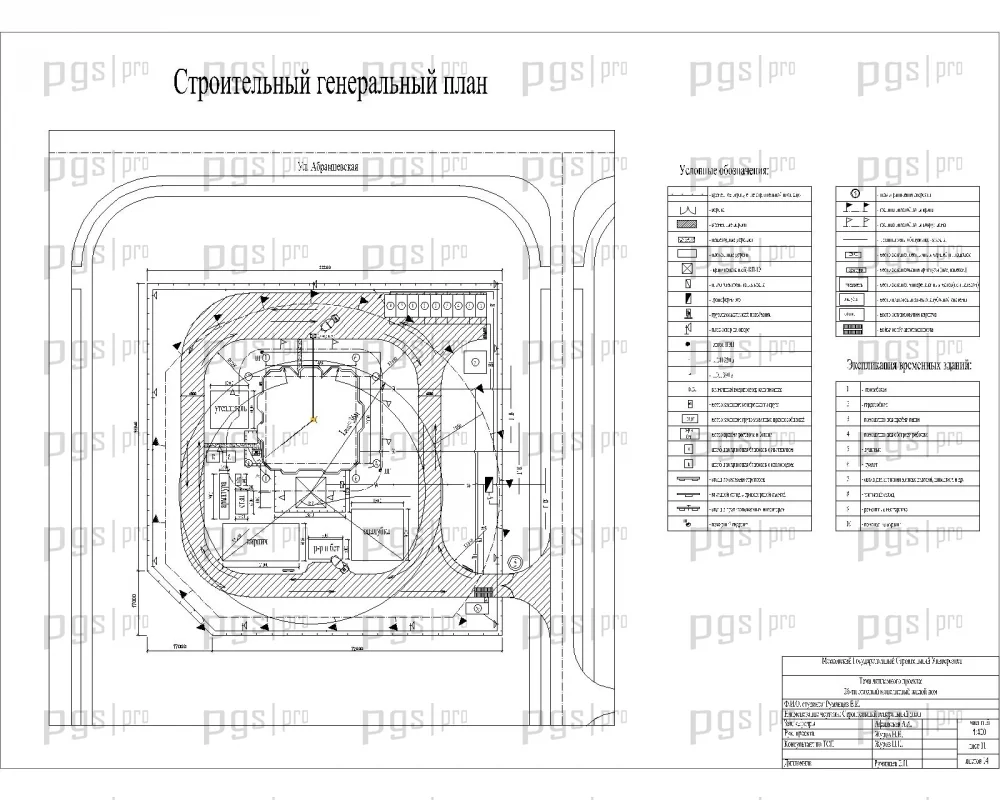

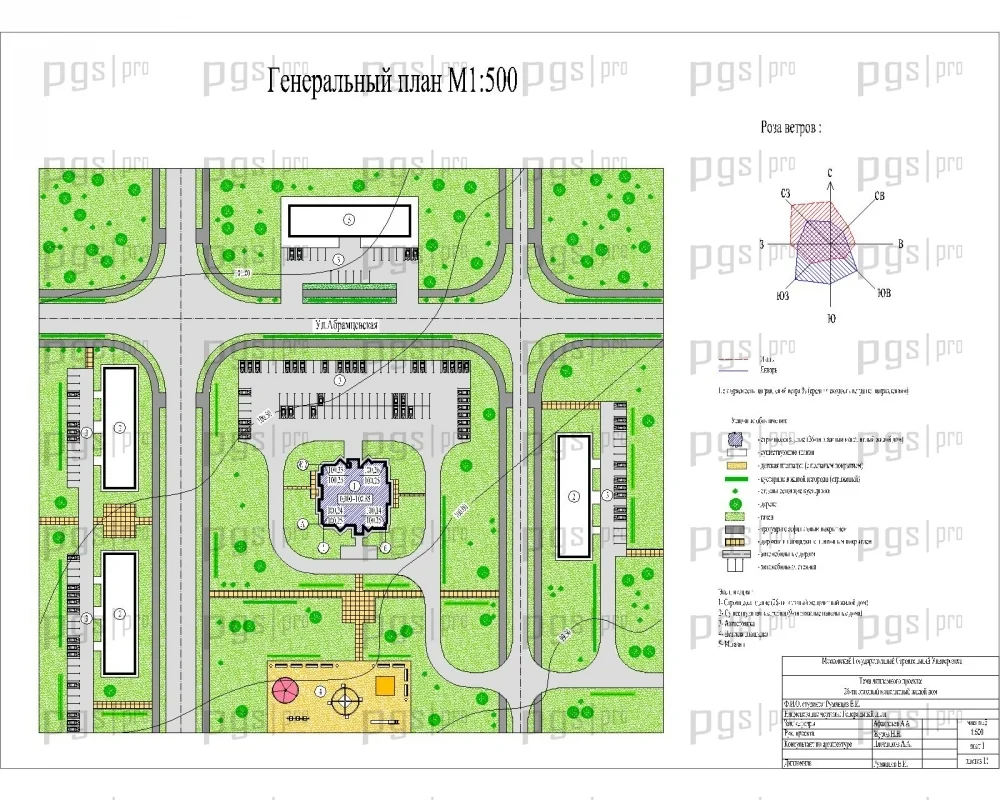

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Сравнение вариантов включает технико-экономическое обоснование выбора оптимального варианта конструктивных решений с учетом прочности, жесткости и экономических показателей.

Диплом №2008 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Высотный инженерный объект: 26-этажный монолитный жилой дом — сложный объект для расчета и проектирования по специальности ПГС.
• Программный расчет: расчет конструкций выполнен в программном комплексе «Мономах», что соответствует современным требованиям проектирования.
• Монолитный железобетон: фундаментная плита толщиной 1000 мм, монолитные стены и пилоны толщиной 260 мм, безбалочные перекрытия толщиной 260 мм.
• Полная комплектация: 115 листов пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стены, перекрытия, пилоны, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: две технологические карты, календарный план и сетевой график, строительный генплан, технико-экономические показатели.
• Сравнение вариантов: технико-экономическое обоснование выбора оптимальных конструктивных решений.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2008 по доступной цене — 6 000 рублей. Данный проект 2 этажного жилого дома и аналогичные работы представлены в каталоге сайта для сравнения и выбора оптимального варианта.
