1. Специальность: ПГС (Промышленное и гражданское строительство).

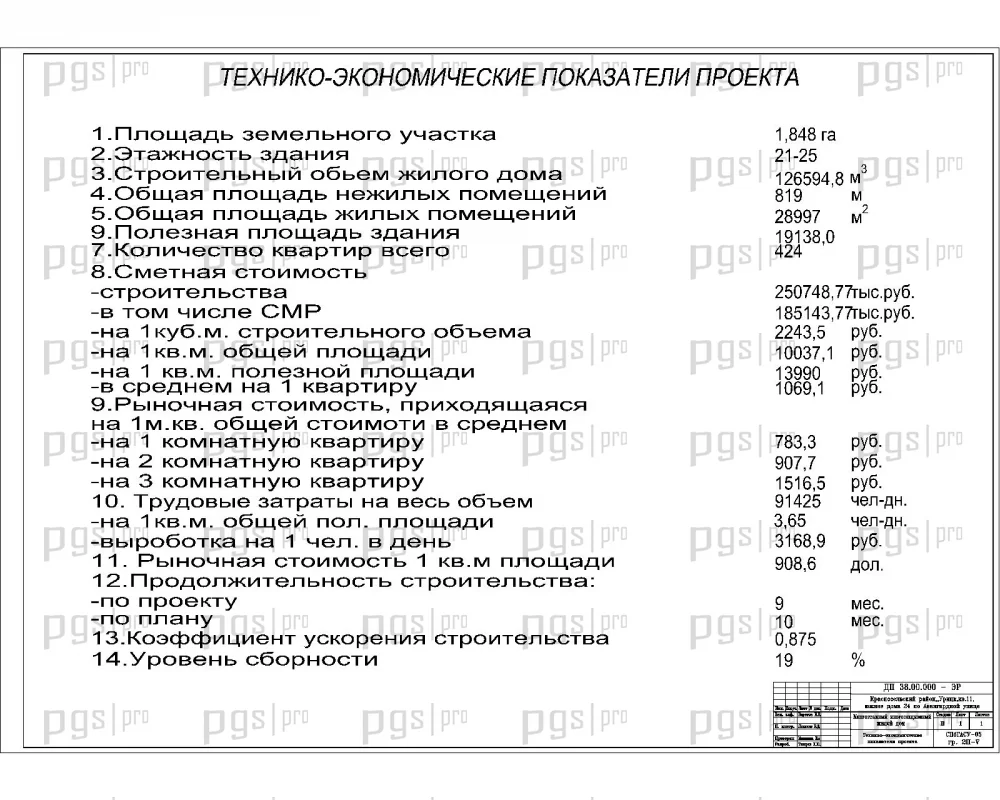

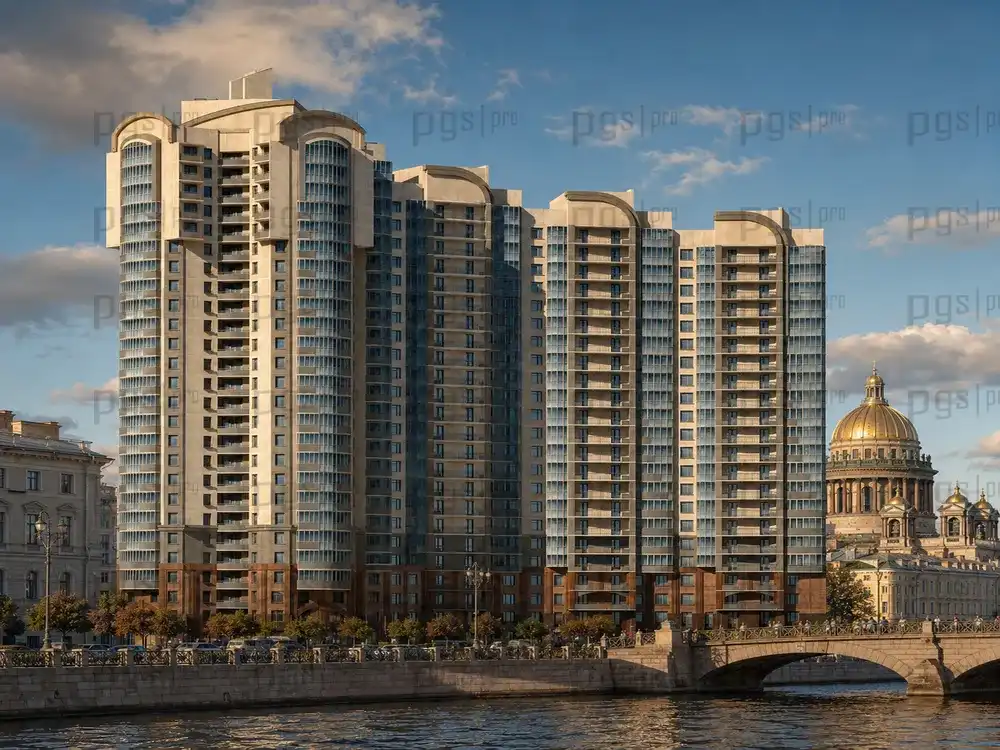

2. Тема дипломного проекта: жилой дом в городе Санкт-Петербург.

3. Дополнительные характеристики: дом предусматривает 4-секции, этажность с 21до 25 этажей с цокольным и верхнимтехническим этажом. В зданиипредусмотрены однокомнатные, двух и трех комнатные квартиры, общее количество 424 квартиры.

4. Конструктивные решения:
- Схема здания: бескаркасная с продольными и поперечными несущими стенами.
- Фундамент: свайный, сваи буронабивные железобетонные диаметром 420 мм, длиной 24 метра.
- Наружные стены: Несущие продольные и поперечные стены из монолитного железобетона. Наружные стеныдо 2-го этажа с облицовкой декоративными блоками, выше облицовочный кирпич.
Перекрытия: монолитные железобетонные.

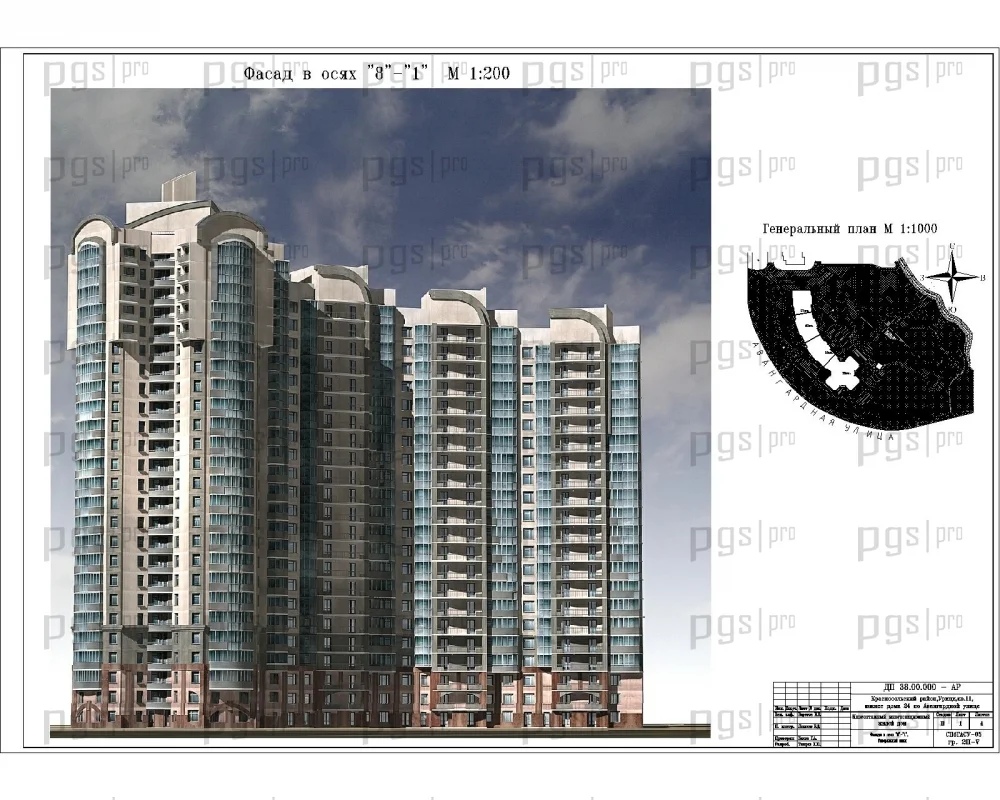

5. Габаритные размеры здания:
Длина: 95,66 м;
Ширина: 46,11 м;
Высота: 84,69 м.

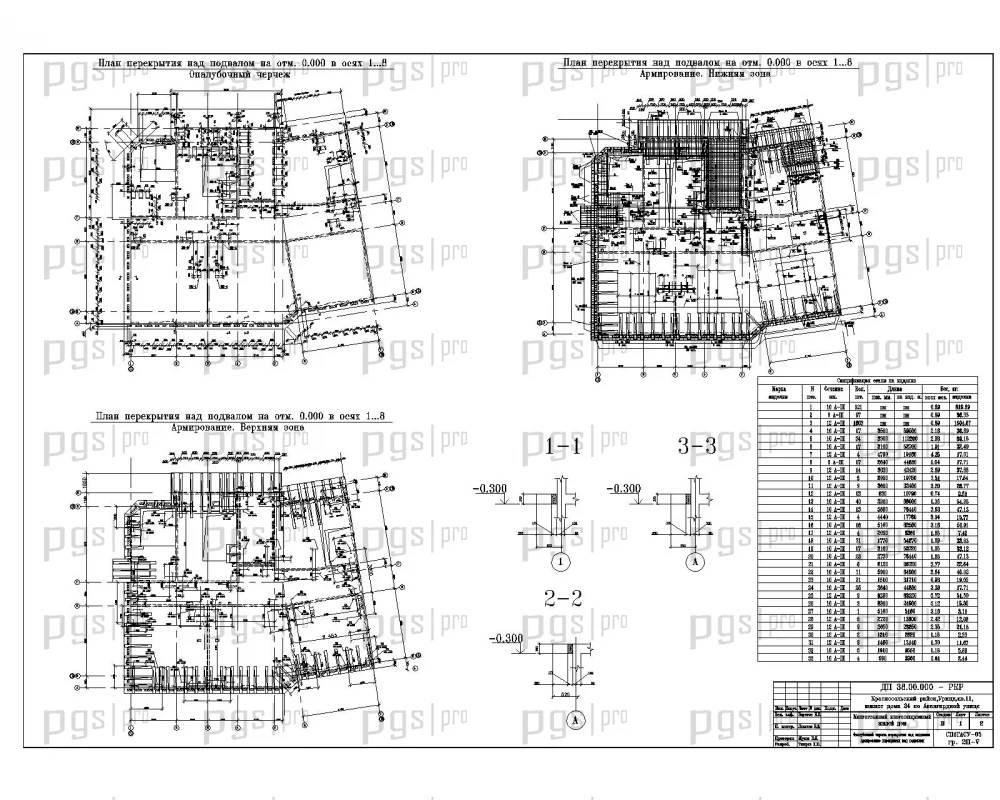

6. Расчет конструкций: расчет железобетонного перекрытия, первой секции над подвалом, произведен в программе «SCAD».

7. Технологические карты на следующие работы:

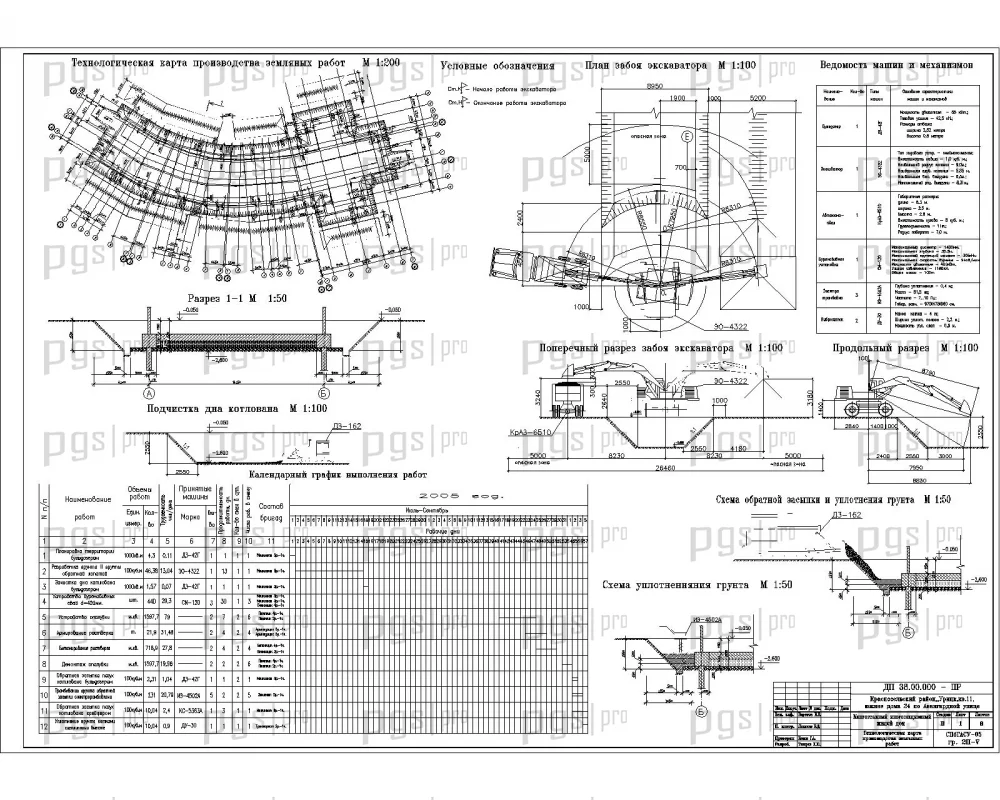

- на производства земляных работ;

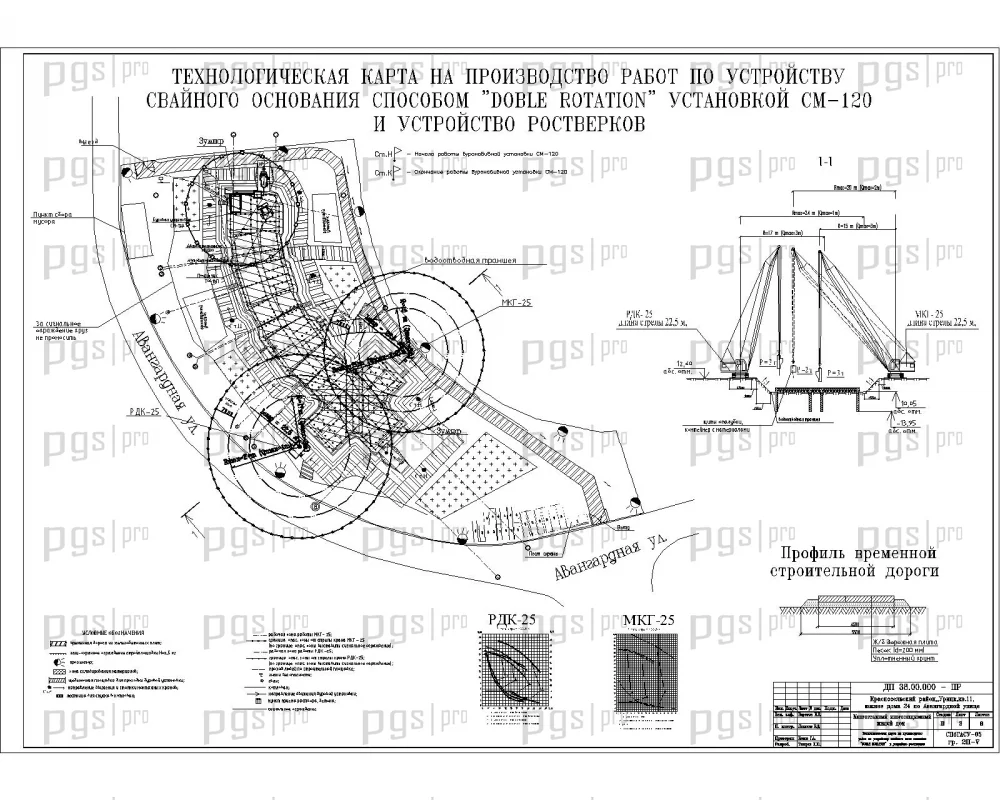

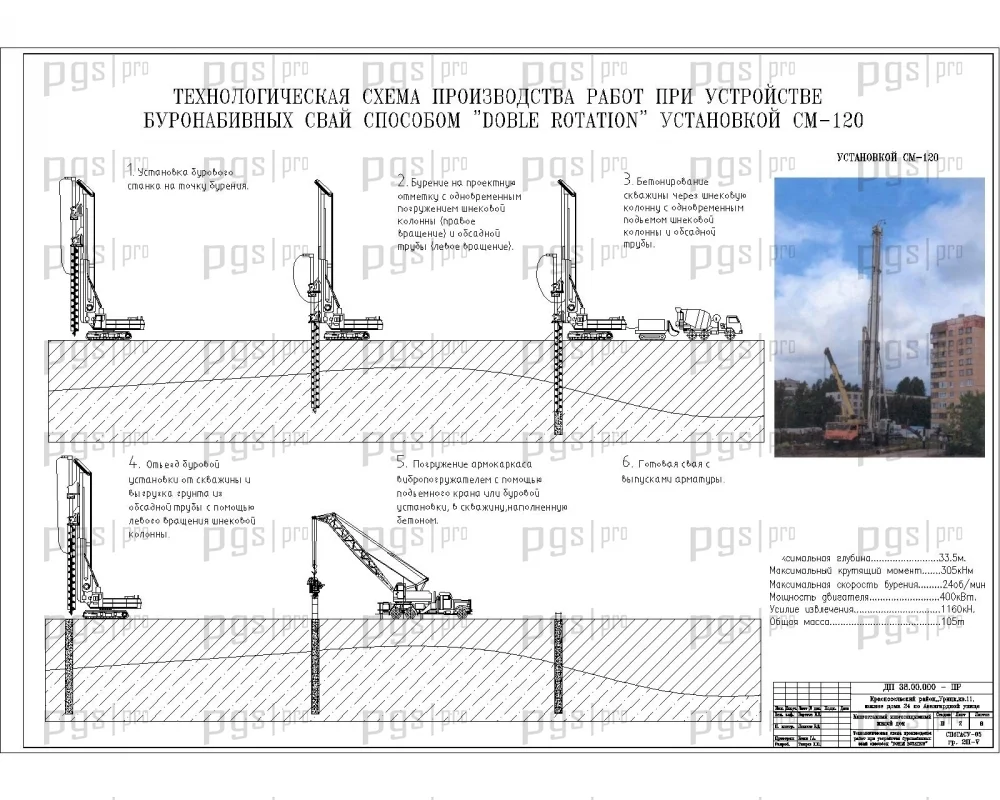

- на производство работ при устройстве буронабивных свай способом DOBLE ROTATION;

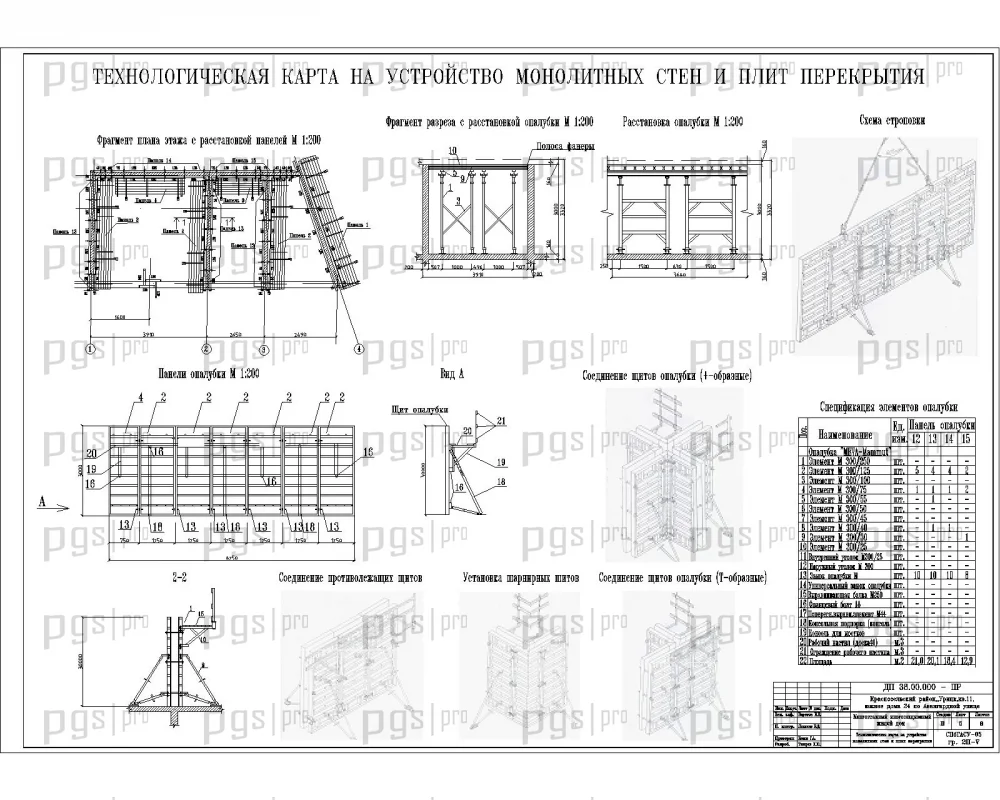

- на устройство монолитных стен и плит перекрытия;

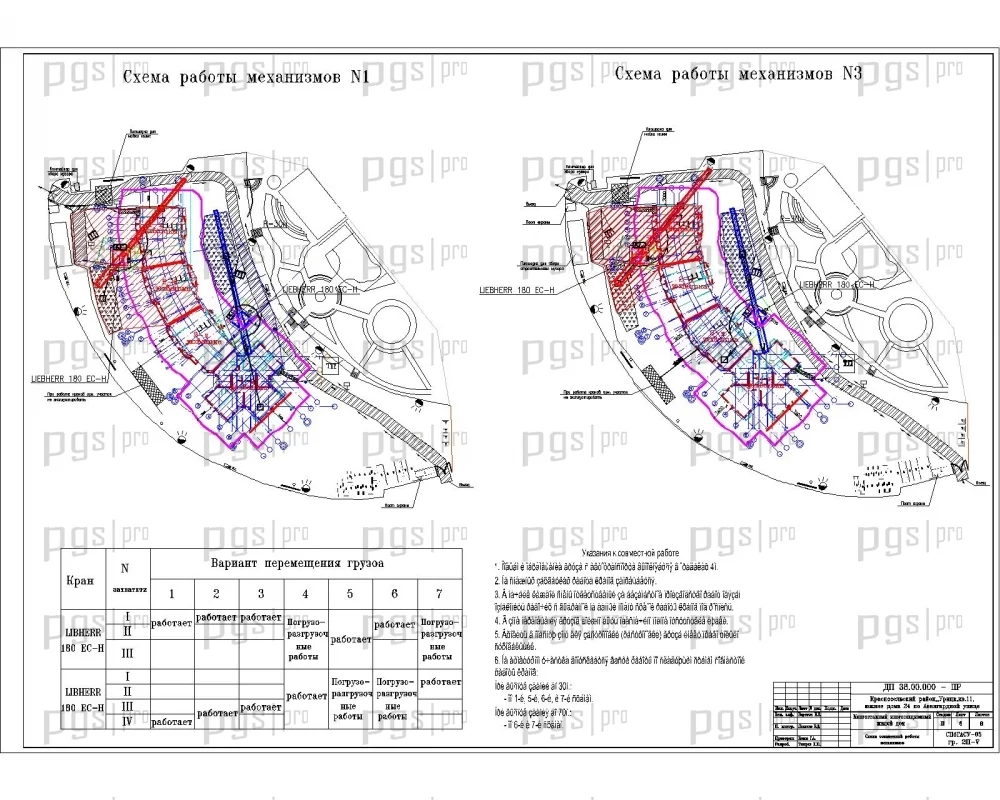

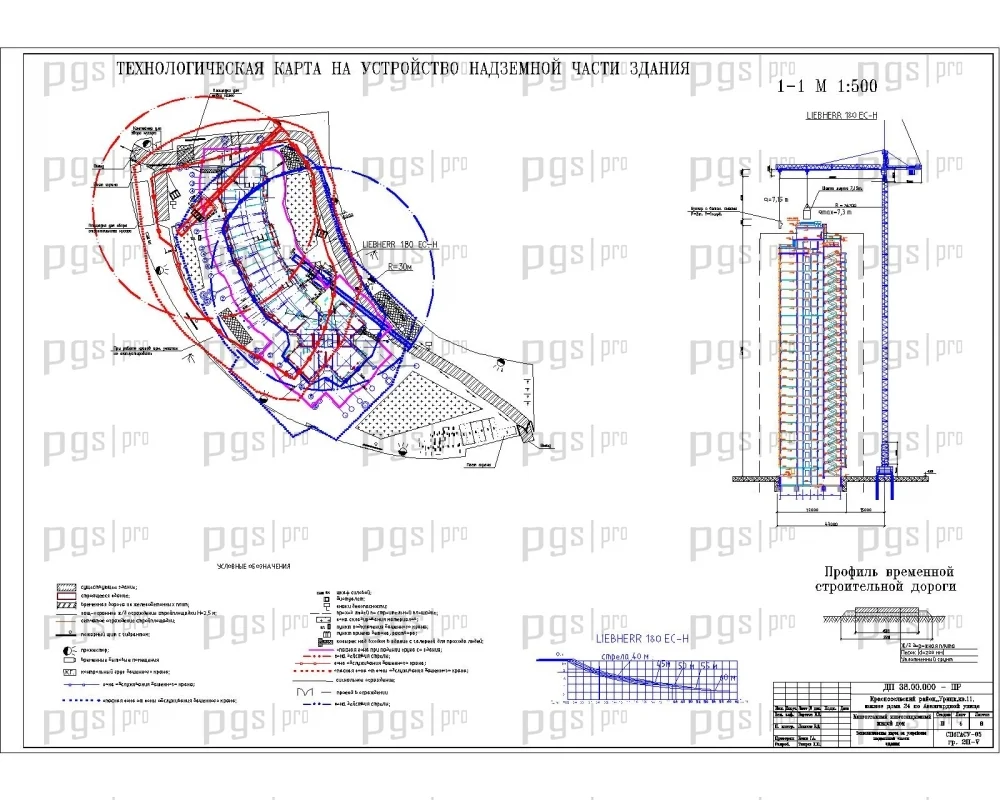

- на устройство надземной части здания.

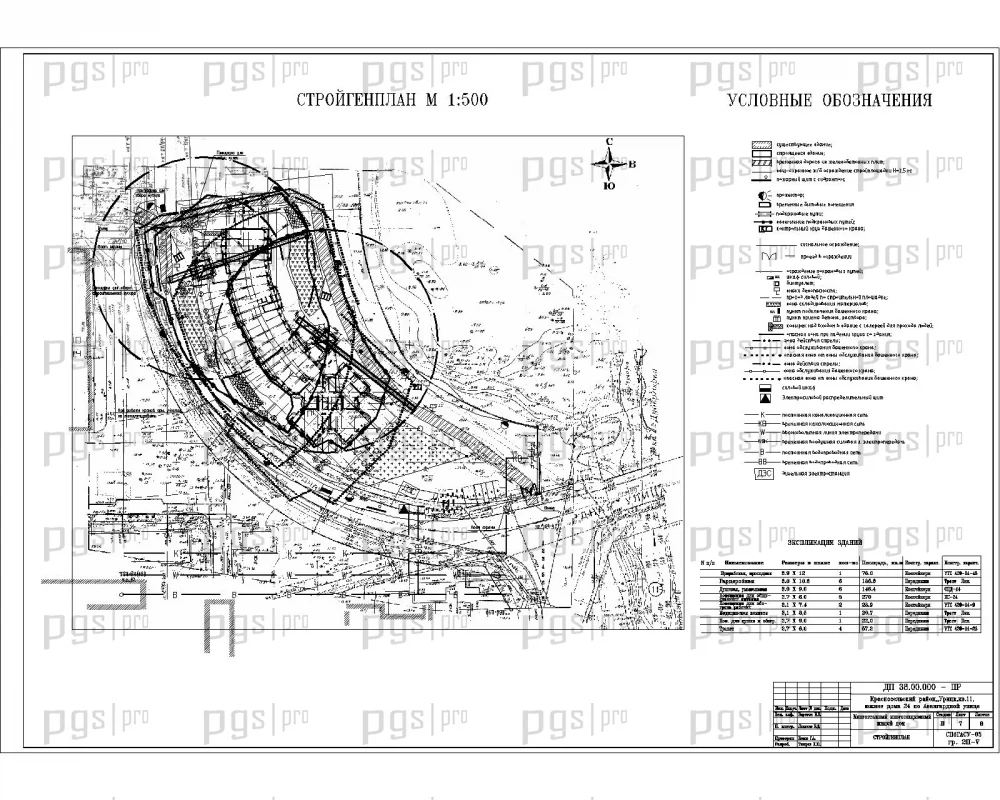

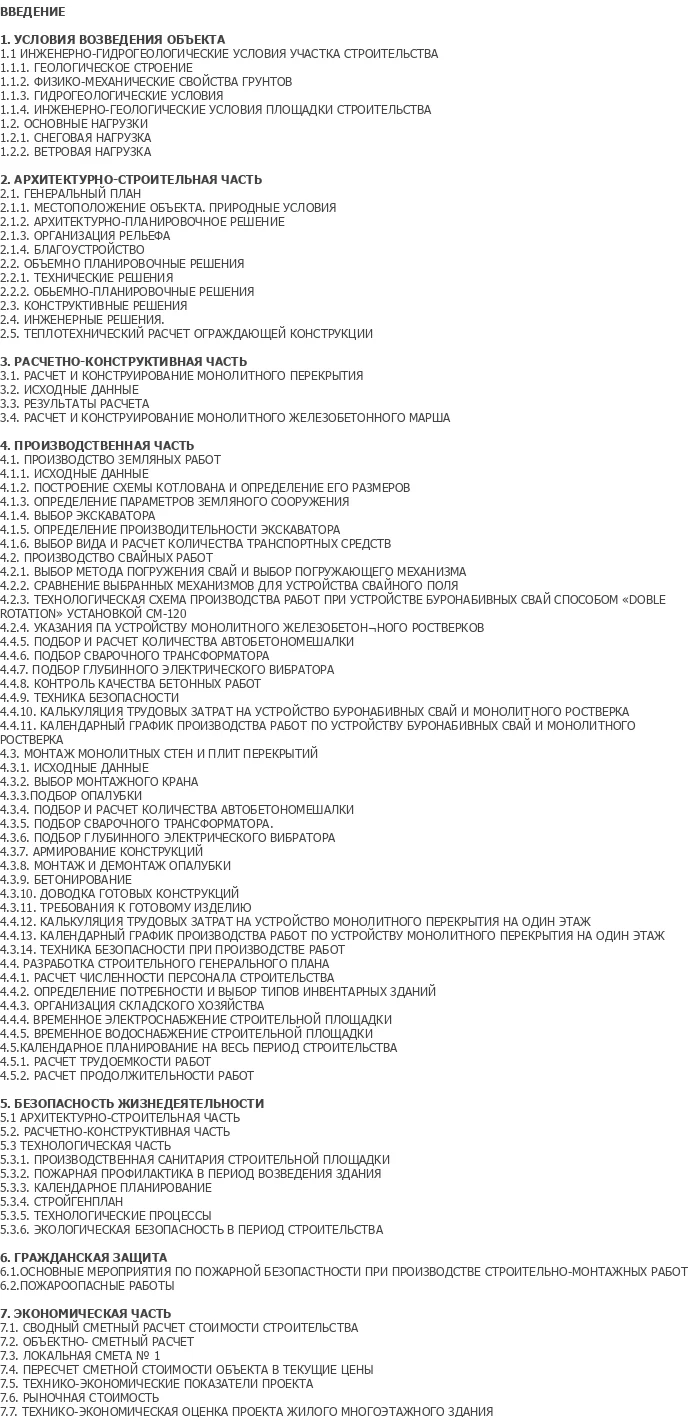

8. Объем дипломной работы ПГС:
- 15 листов чертежей dwg (AutoCAD);
- 91 лист пояснительной записки «Word.

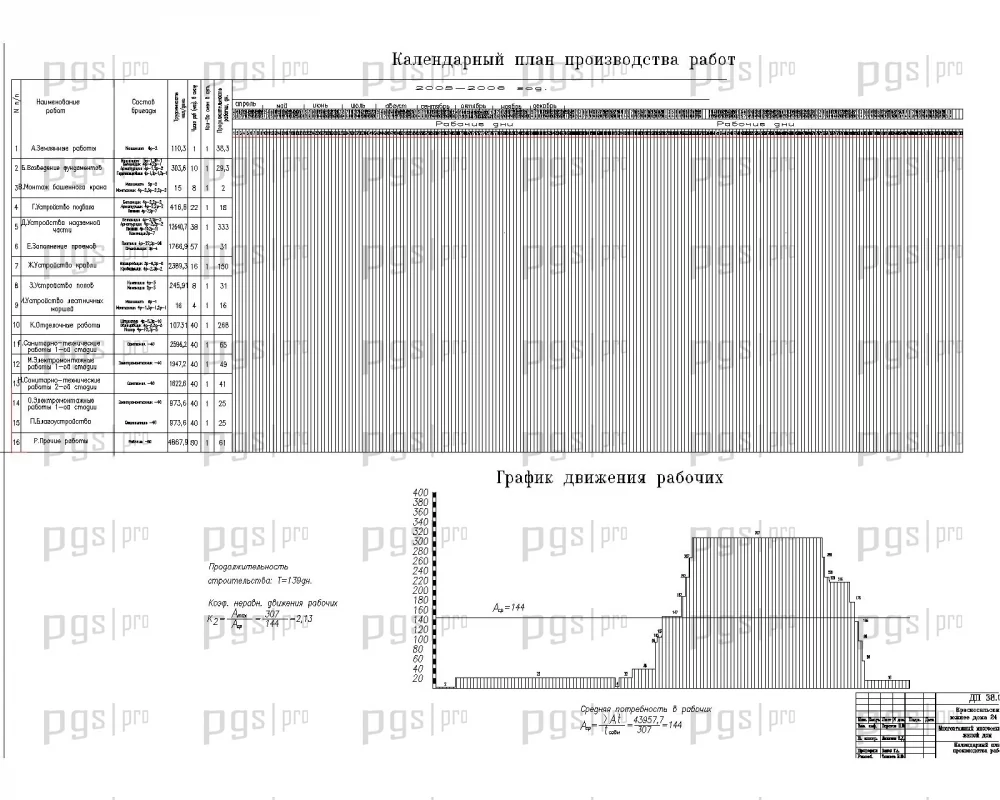

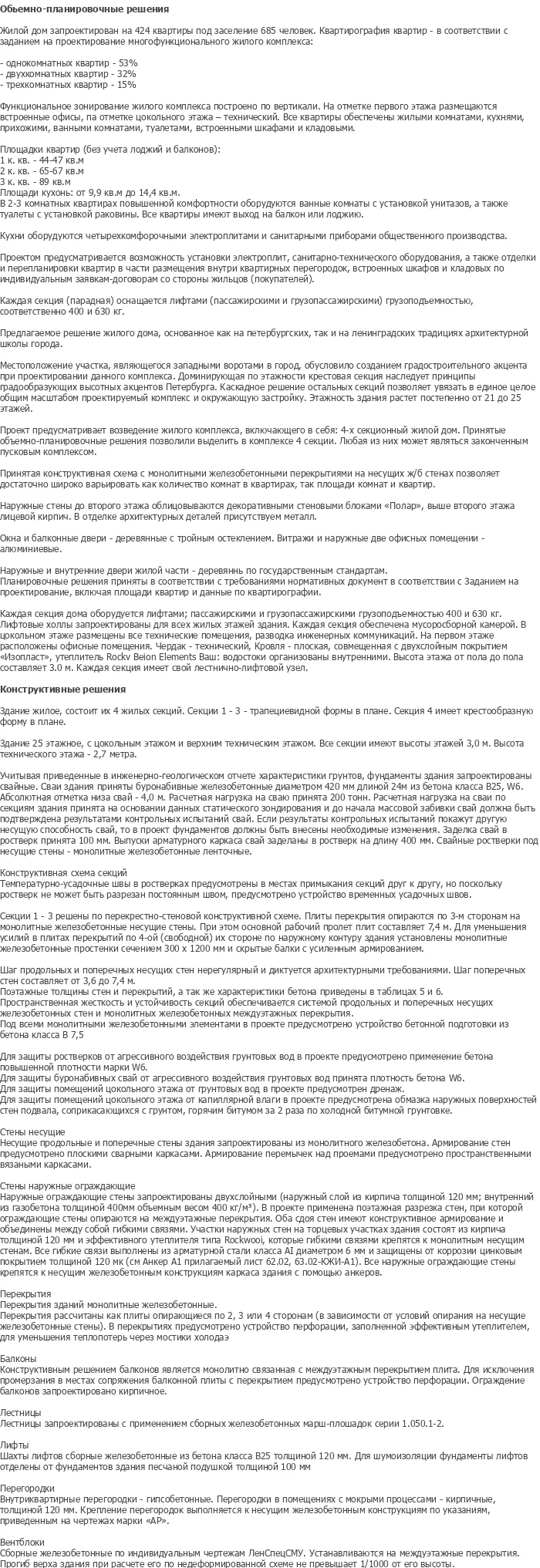

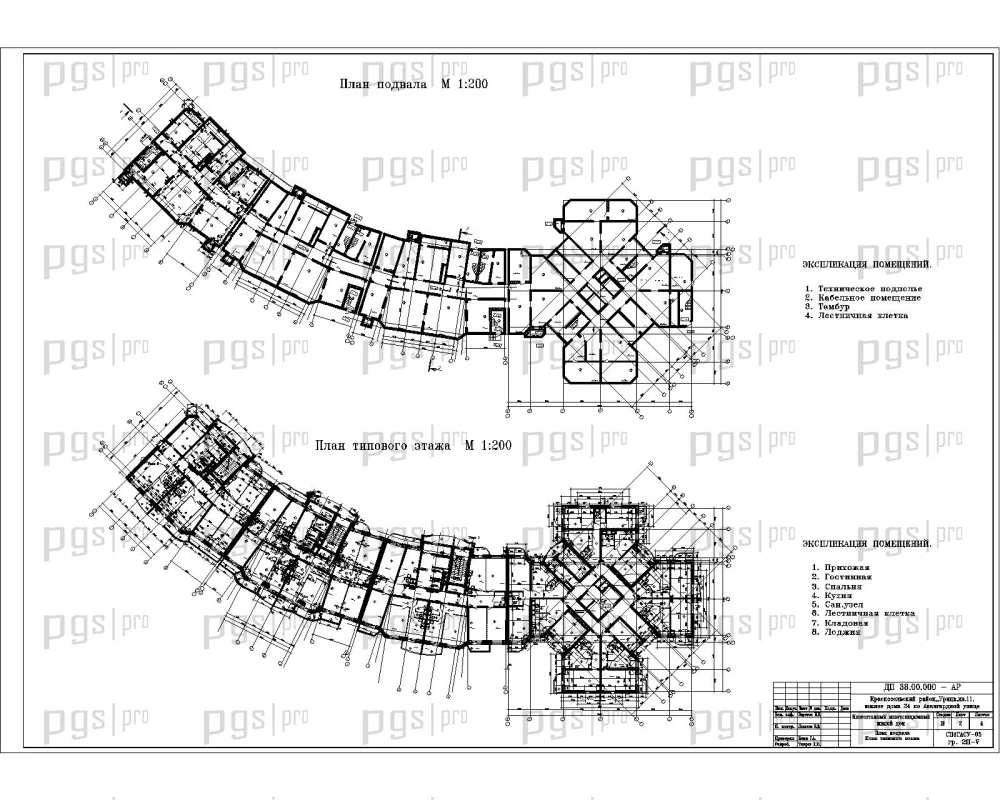

Обьемно-планировочные решения

Жилой дом запроектирован на 424 квартиры под заселение 685 человек. Квартирография квартир - в соответствии с заданием на проектирование многофункционального жилого комплекса:

- однокомнатных квартир - 53%
- двухкомнатных квартир - 32%
- трехкомнатных квартир - 15%

Функциональное зонирование жилого комплекса построено по вертикали. На отметке первого этажа размещаются встроенные офисы, па отметке цокольного этажа – технический. Все квартиры обеспечены жилыми комнатами, кухнями, прихожими, ванными комнатами, туалетами, встроенными шкафами и кладовыми.

Площадки квартир (без учета лоджий и балконов):
1 к. кв. -  44-47 кв.м
2 к. кв. -  65-67 кв.м
3 к. кв. - 89 кв.м
Площади кухонь: от 9,9 кв.м до 14,4 кв.м.
В 2-3 комнатных квартирах повышенной комфортности оборудуются ванные комнаты с установкой унитазов, а также туалеты с установкой раковины. Все квартиры имеют выход на балкон или лоджию.

Кухни оборудуются четырехкомфорочными электроплитами и санитарными приборами общественного производства.

Проектом предусматривается возможность установки электроплит, санитарно-технического оборудования, а также отделки и перепланировки квартир в части размещения внутри квартирных перегородок, встроенных шкафов и кладовых по индивидуальным заявкам-договорам со стороны жильцов (покупателей).

Каждая секция (парадная) оснащается лифтами (пассажирскими и грузопассажирскими) грузоподъемностью, соответственно  400 и 630 кг.

Предлагаемое решение жилого дома, основанное как на петербургских, так и на ленинградских традициях архитектурной школы города.

Местоположение участка, являющегося западными воротами в город, обусловило созданием градостроительного акцента при проектировании данного комплекса. Доминирующая по этажности крестовая секция наследует принципы градообразующих высотных акцентов Петербурга. Каскадное решение остальных секций позволяет увязать в единое целое общим масштабом проектируемый комплекс и окружающую застройку. Этажность здания растет постепенно от 21 до 25 этажей.

Проект предусматривает возведение жилого комплекса, включающего в себя: 4-х секционный жилой дом. Принятые объемно-планировочные решения позволили выделить в комплексе 4 секции. Любая из них может являться законченным пусковым комплексом.

Принятая конструктивная схема с монолитными железобетонными перекрытиями на несущих ж/б стенах позволяет достаточно широко варьировать как количество комнат в квартирах, так площади комнат и квартир.

Наружные стены до второго этажа облицовываются декоративными стеновыми блоками «Полар», выше второго этажа лицевой кирпич. В отделке архитектурных деталей присутствуем металл.

Окна и балконные двери - деревянные с тройным остеклением. Витражи и наружные две офисных помещении - алюминиевые.

Наружные и внутренние двери жилой части - деревяннь по государственным стандартам.
Планировочные решения приняты в соответствии с требованиями нормативных документ в соответствии с Заданием на проектирование, включая площади квартир и данные по квартирографии.

Каждая секция дома оборудуется лифтами; пассажирскими и грузопассажирскими грузоподъемностью 400 и 630 кг. Лифтовые холлы запроектированы для всех жилых этажей здания. Каждая секция обеспечена мусоросборной камерой. В цокольном этаже размещены все технические помещения, разводка инженерных коммуникаций. На первом этаже расположены офисные помещения. Чердак - технический, Кровля - плоская, совмещенная с двухслойным покрытием «Изопласт», утеплитель Rockv Beion Elements Ваш: водостоки организованы внутренними. Высота этажа от пола до пола составляет 3.0 м. Каждая секция имеет свой лестнично-лифтовой узел.

Конструктивные решения

Здание жилое, состоит их 4 жилых секций. Секции 1 - 3 - трапециевидной формы в плане. Секция 4 имеет крестообразную форму в плане.

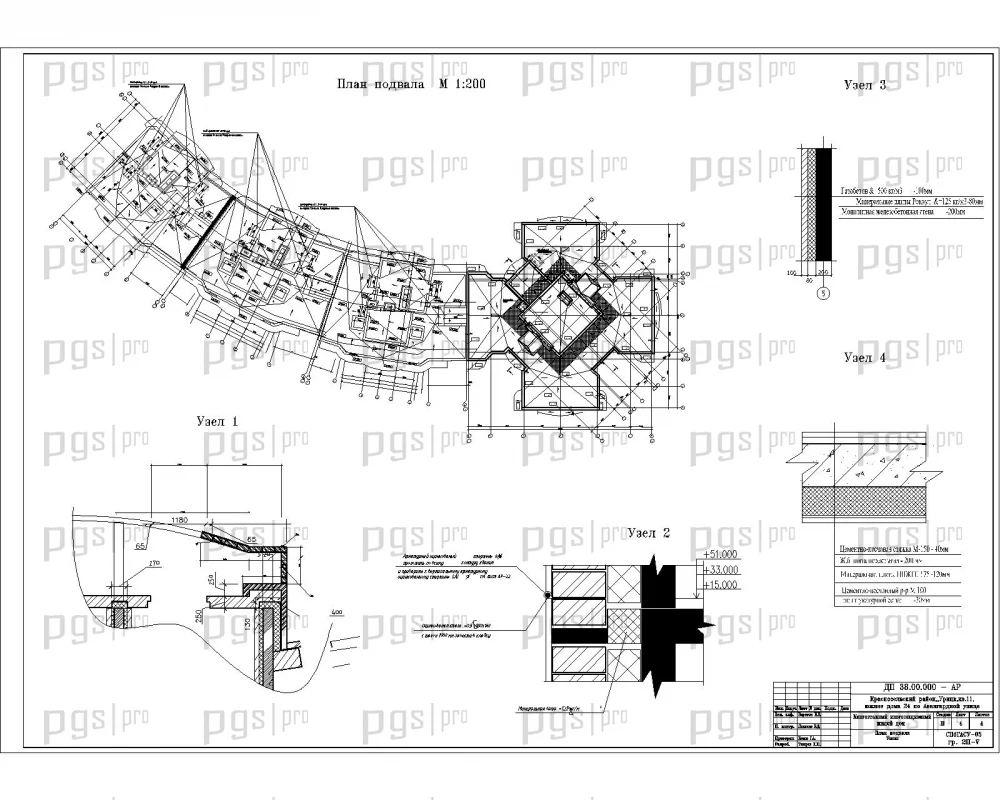

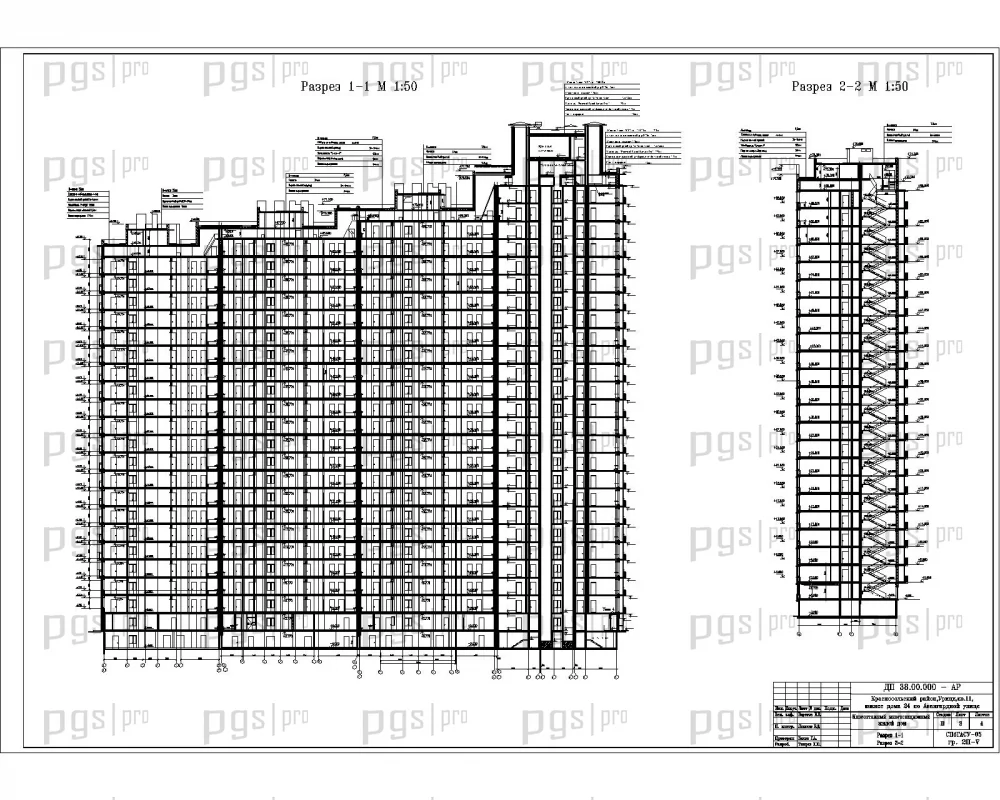

Здание 25 этажное, с цокольным этажом и верхним техническим этажом. Все секции имеют высоты этажей 3,0 м. Высота технического этажа - 2,7 метра.

Учитывая приведенные в инженерно-геологическом отчете характеристики грунтов, фундаменты здания запроектированы свайные. Сваи здания приняты буронабивные железобетонные диаметром 420 мм длиной 24м из бетона класса В25, W6. Абсолютная отметка низа свай - 4,0 м. Расчетная нагрузка на сваю принята 200 тонн. Расчетная нагрузка на сваи по секциям здания принята на основании данных статического зондирования и до начала массовой забивки свай должна быть подтверждена результатами контрольных испытаний свай. Если результаты контрольных испытаний покажут другую несущую способность свай, то в проект фундаментов должны быть внесены необходимые изменения. Заделка свай в ростверк принята 100 мм. Выпуски арматурного каркаса свай заделаны в ростверк на длину 400 мм. Свайные ростверки под несущие стены - монолитные железобетонные ленточные.

Конструктивная схема секций
Температурно-усадочные швы в ростверках предусмотрены в местах примыкания секций друг к другу, но поскольку ростверк не может быть разрезан постоянным швом, предусмотрено устройство временных усадочных швов.

Секции 1 - 3 решены по перекрестно-стеновой конструктивной схеме. Плиты перекрытия опираются по 3-м сторонам на монолитные железобетонные несущие стены. При этом основной рабочий пролет плит составляет 7,4 м. Для уменьшения усилий в плитах перекрытий по 4-ой (свободной) их стороне по наружному контуру здания установлены монолитные железобетонные простенки сечением 300 х 1200 мм и скрытые балки с усиленным армированием.

Шаг   продольных   и   поперечных   несущих   стен   нерегулярный   и   диктуется архитектурными требованиями. Шаг поперечных стен составляет от 3,6 до 7,4 м.
Поэтажные толщины стен и перекрытий, а так же характеристики бетона приведены в таблицах 5 и 6.
Пространственная жесткость и устойчивость секций обеспечивается системой продольных и поперечных несущих железобетонных стен и монолитных железобетонных междуэтажных перекрытия.
Под всеми монолитными железобетонными элементами в проекте предусмотрено устройство бетонной подготовки из бетона класса В 7,5

Для защиты ростверков от агрессивного воздействия грунтовых вод в проекте предусмотрено применение бетона повышенной плотности марки W6.
Для защиты буронабивных свай от агрессивного воздействия грунтовых вод принята плотность бетона W6.
Для защиты помещений цокольного этажа от грунтовых вод в проекте предусмотрен дренаж.
Для защиты помещений цокольного этажа от капиллярной влаги в проекте предусмотрена обмазка наружных поверхностей стен подвала, соприкасающихся с грунтом, горячим битумом за 2 раза по холодной битумной грунтовке.

Стены несущие
Несущие продольные и поперечные стены здания запроектированы из монолитного железобетона. Армирование стен предусмотрено плоскими сварными каркасами. Армирование перемычек над проемами предусмотрено пространственными вязаными каркасами.

Стены наружные ограждающие
Наружные ограждающие стены запроектированы двухслойными (наружный слой из кирпича толщиной 120 мм; внутренний из газобетона толщиной 400мм объемным весом 400 кг/м³). В проекте применена поэтажная разрезка стен, при которой ограждающие стены опираются на междуэтажные перекрытия. Оба сдоя стен имеют конструктивное армирование и объединены между собой гибкими связями. Участки наружных стен на торцевых участках здания состоят из кирпича толщиной 120 мм и эффективного утеплителя типа Rockwooi, которые гибкими связями крепятся к монолитным несущим стенам. Все гибкие связи выполнены из арматурной стали класса AI диаметром 6 мм и защищены от коррозии цинковым покрытием толщиной 120 мк (см Анкер А1 прилагаемый лист 62.02, 63.02-КЖИ-А1). Все наружные ограждающие стены крепятся к несущим железобетонным конструкциям каркаса здания с помощью анкеров.

Перекрытия
Перекрытия зданий монолитные железобетонные.
Перекрытия рассчитаны как плиты опирающиеся по 2, 3 или 4 сторонам (в зависимости от условий опирания на несущие железобетонные стены). В перекрытиях предусмотрено устройство перфорации, заполненной эффективным утеплителем, для уменьшения теплопотерь через мостики холодаэ

Балконы
Конструктивным решением балконов является монолитно связанная с междуэтажным перекрытием плита. Для исключения промерзания в местах сопряжения балконной плиты с перекрытием предусмотрено устройство перфорации. Ограждение балконов запроектировано кирпичное.

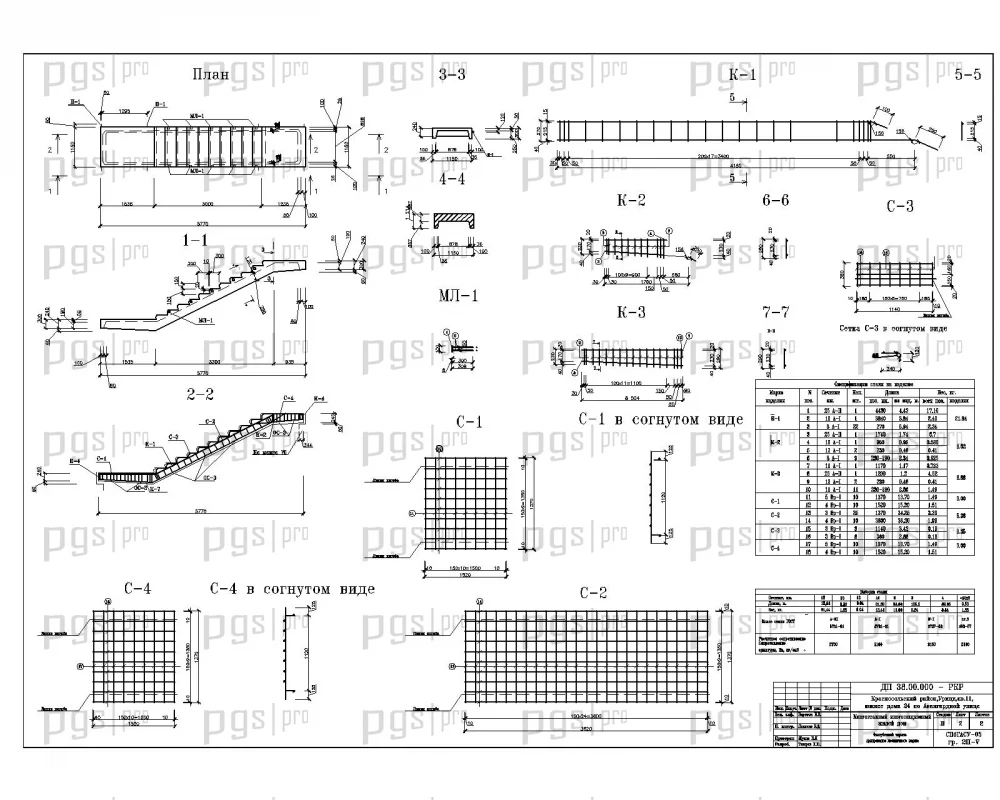

Лестницы
Лестницы запроектированы с применением сборных железобетонных марш-плошадок серии 1.050.1-2.

Лифты
Шахты лифтов сборные железобетонные из бетона класса В25 толщиной 120 мм. Для шумоизоляции фундаменты лифтов отделены от фундаментов здания песчаной подушкой толщиной 100 мм

Перегородки
Внутриквартирные перегородки - гипсобетонные. Перегородки в помещениях с мокрыми процессами - кирпичные, толщиной 120 мм. Крепление перегородок выполняется к несущим железобетонным конструкциям по указаниям, приведенным на чертежах марки «АР».

Вентблоки
Сборные железобетонные по индивидуальным чертежам ЛенСпецСМУ. Устанавливаются на междуэтажные перекрытия.
Прогиб верха здания при расчете его по недеформированной схеме не превышает 1/1000 от его высоты.
