Дипломный проект №2010 «Строительство жилого кирпичного дома переменной этажности в г. Нижневартовск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Проект включает полный комплект графической части в формате AutoCAD и развернутую пояснительную записку в MS Word. Все расчеты выполнены вручную, что соответствует требованиям вузовской подготовки. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Проектируемый объект — многоквартирный жилой кирпичный дом переменной этажности в городе Нижневартовск, Ханты-Мансийский автономный округ. Данный ПГС дипломный проект разработан для строительства жилого здания повышенной этажности в условиях северного региона с суровым климатом. Дом состоит из пяти секций переменной этажности: две секции по 6 этажей, две секции по 7 этажей и одна секция на 8 этажей. Общее количество квартир — 92, в том числе 14 однокомнатных, 44 двухкомнатных и 34 трехкомнатных. Здание имеет встроенные объекты социально-бытового назначения: магазин продовольственных товаров, кафе на 48 посадочных мест и офисные помещения. Общие размеры здания в плане составляют 90,0 м на 80,0 м при глубине корпуса 13,5 м. Высота здания — 32,10 м. Жилая часть располагается со 2 по 8 этаж, на первом этаже размещены встроенные объекты социально-бытового назначения. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2010 предлагает оптимальное соотношение цены и качества.

Функциональная планировка здания выполнена с учетом требований к жилым домам повышенной этажности и норм инсоляции жилых помещений. Ориентация окон всех квартир обеспечивает непрерывную продолжительность инсоляции не менее нормативных 2,5 часов в день на период с 22 марта по 22 сентября. В здании предусмотрены грузовые лифты грузоподъемностью 630 кг и мусоропровод. Жилая часть здания состоит из 1-, 2- и 3-комнатных квартир с площадями, соответствующими современным требованиям комфортного проживания. Квартиры имеют изолированные комнаты, кухни-ниши и встроенные санитарно-технические узлы. В планировочном решении квартир применен принцип свободной планировки, что позволяет повысить комфорт проживания. Входная часть квартир решается при помощи просторных прихожих, являющихся связующим звеном квартиры.

• Квартиры с 2 по 8 этаж: 92 квартиры (14 однокомнатных, 44 двухкомнатных, 34 трехкомнатных)
• Первый этаж: магазин продовольственных товаров, кафе на 48 мест, офисные помещения
• Инженерное оборудование: лифты грузоподъемностью 630 кг, мусоропровод
• Ориентация окон: обеспечивает нормативную инсоляцию жилых помещений

Конструктивная схема здания — бескаркасная с опиранием диска перекрытия на несущие кирпичные стены. Фундаменты выполнены в виде свайного поля с монолитным железобетонным ростверком. Длина свай под несущие стены жилых помещений составляет 12 м, под пристройки — 6 м. Несущие конструкции здания включают наружные кирпичные стены с утеплением минеральной ватой и навесным вентилируемым фасадом. Перекрытия выполнены из сборных железобетонных плит. Кровля — мягкая рулонная из материалов фирмы «Изопласт». Внутренние и наружные стены отделаны высококачественными отделочными материалами. В отделке наружных стен здания применена система навесного вентилируемого фасада с использованием алюминиевых облицовочных панелей с полимерным покрытием по металлическим направляющим. В отделке стен балконов применена декоративная штукатурка красного и коричневого цветов.

• Фундамент: свайное поле с монолитным железобетонным ростверком
• Стены: глиняный кирпич с утеплением минеральной ватой, навесной вентилируемый фасад
• Перекрытия: сборные железобетонные плиты
• Кровля: мягкая рулонная (изопласт)
• Расчет конструкций: выполнен вручную

Технологическая часть дипломного проекта включает технологические карты на основные виды работ: возведение монолитных конструкций типового этажа и устройство рулонной кровли. Календарный план и сетевой график составлены с учетом технологической последовательности строительства многоэтажного жилого дома. Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог и площадок для монтажа крана. В составе проекта предусмотрены технико-экономические показатели, позволяющие оценить эффективность строительства. Расчет стоимости строительства включает локальные сметные расчеты на земляные работы, устройство свай и ленточных фундаментов, кирпичную кладку и укладку плит перекрытий, устройство кровли жилого дома. Общая стоимость строительства определяется сводным сметным расчетом.

• Технологическая карта на возведение монолитных конструкций типового этажа
• Технологическая карта на устройство рулонной кровли
• Календарный план и сетевой график строительства
• Строительный генеральный план
• Технико-экономические показатели и сметные расчеты

Диплом №2010 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложный инженерный объект: дом переменной этажности (5–8 этажей) с встроенными объектами социально-бытового назначения.

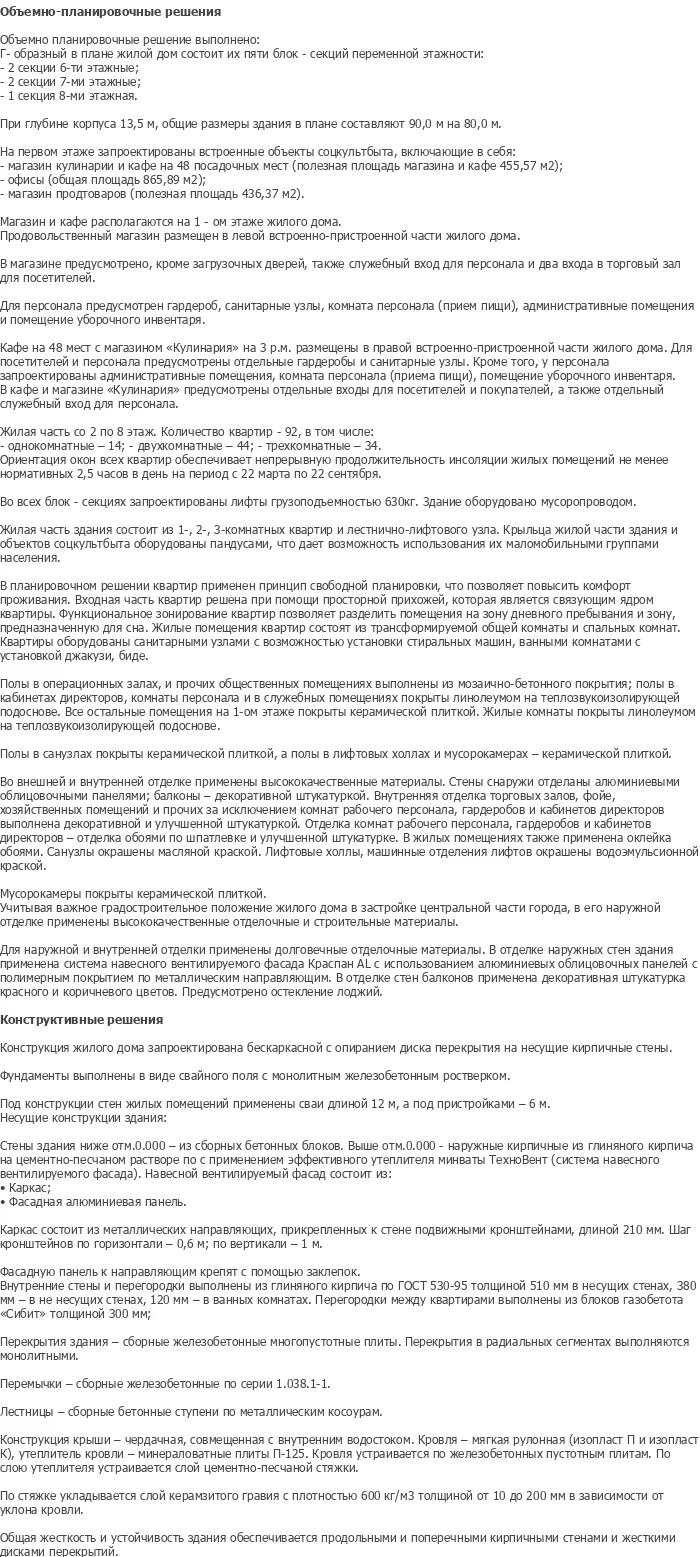

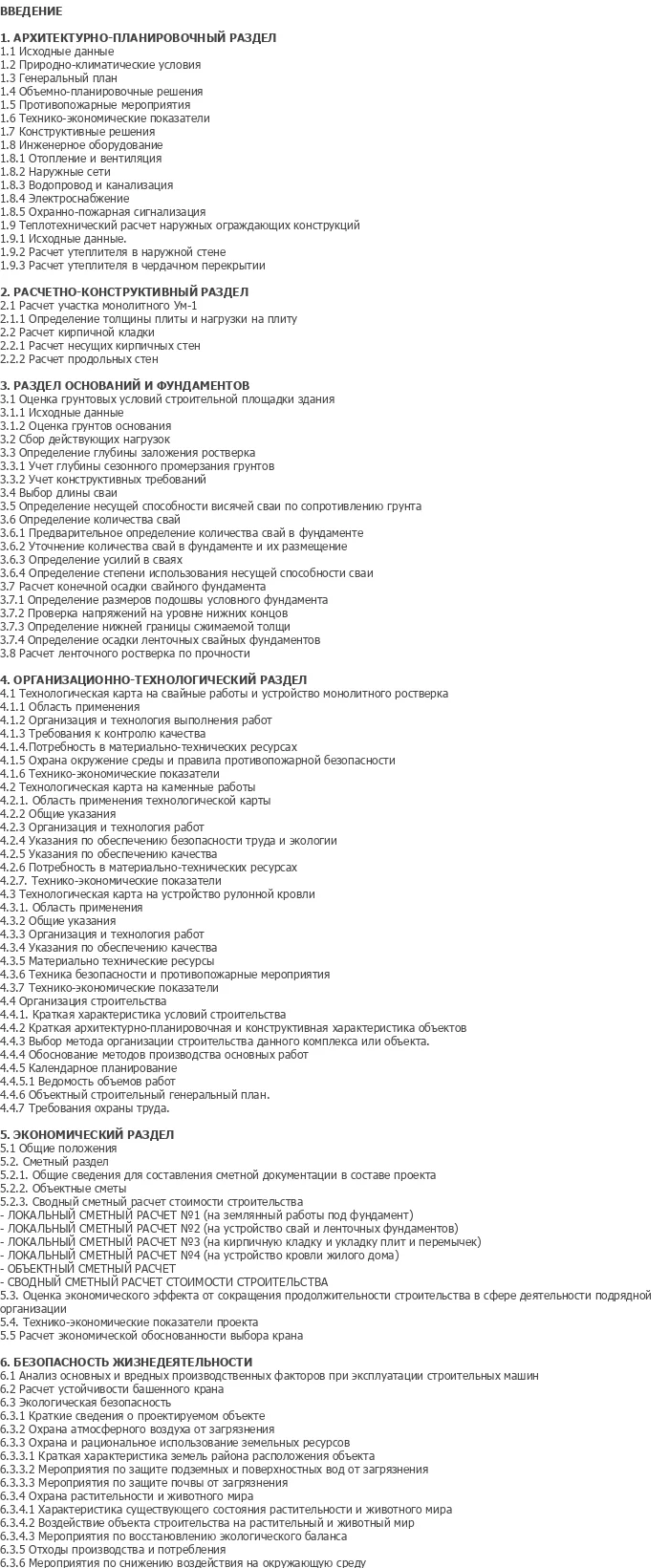

• Полная комплектация: 181 лист пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайный фундамент с ростверком, кирпичные стены, сборные перекрытия, рулонная кровля — расчет и проектирование всех основных элементов.
• Практическая направленность: технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Актуальность: проект жилого дома с встроенными объектами торговли и общепита — востребованная тематика в современном градостроительстве.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2010 по доступной цене — 3 900 рублей.
