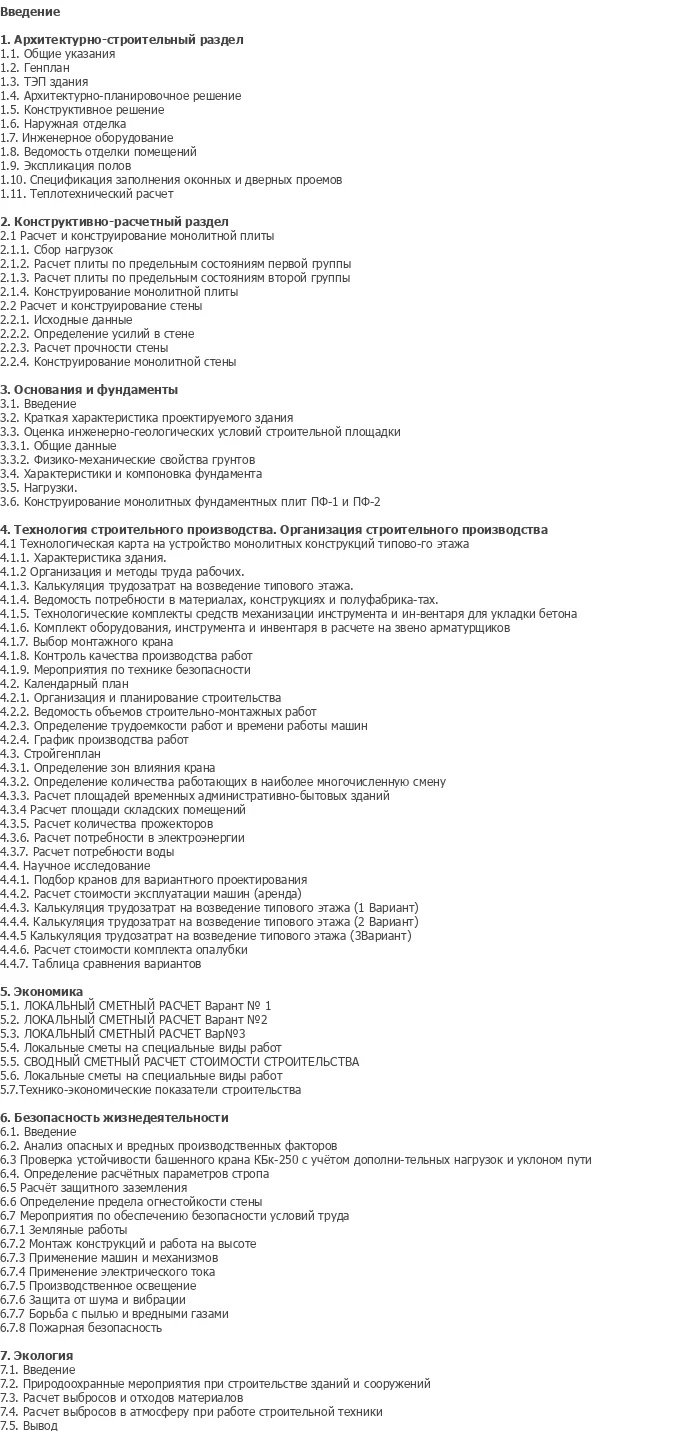

Дипломный проект №2011 «12-ти этажный односекционный жилой дом в г. Чебоксары» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий Чувашской Республики и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает 12 листов чертежей в формате AutoCAD (DWG) и 150 листов пояснительной записки в программах MS Word и MS Excel.

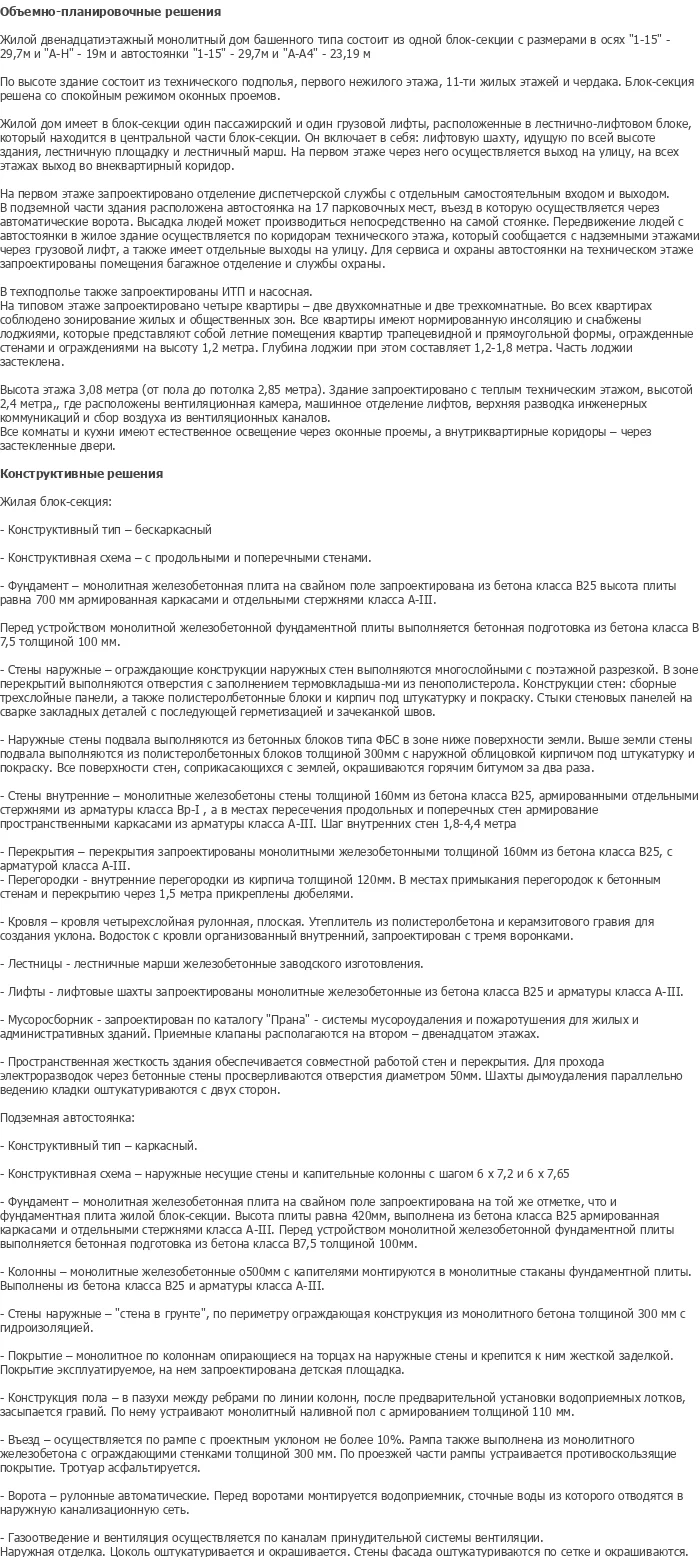

Проектируемый объект — двенадцатиэтажный односекционный жилой дом башенного типа, расположенный в городе Чебоксары. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и комфортности многоэтажного жилья. Здание имеет прямоугольную форму в плане с размерами 29,7 м по длине и 23,19 м в поперечном направлении. Общая высота здания составляет 36,96 м. В доме предусмотрены технический подполье и чердак.

В здании предусмотрено размещение жилых квартир, а также подземная автостоянка на 17 парковочных мест. Въезд в автостоянку осуществляется через автоматические ворота. Высадка людей может производиться непосредственно на самой стоянке. Передвижение людей в жилое здание осуществляется по коридорам технического этажа, который сообщается с надземными этажами через лифты и лестницы. Для сервиса и охраны автостоянки на техническом этаже запроектированы помещения багажного отделения и службы охраны. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2011 предлагает оптимальное соотношение цены и качества.

В здании предусмотрены пассажирский и грузовой лифты, расположенные в лестнично-лифтовом блоке, который находится в центральной части блок-секции. Он включает в себя: лифтовую шахту, идущую по всей высоте здания, лестничную площадку и лестничный марш. На первом этаже через него осуществляется выход на улицу, на всех этажах — выход во внеквартирный коридор. В лифтовом холле запроектировано отделение диспетчерской службы с отдельным самостоятельным входом и выходом. В подземной части здания расположена автостоянка на 17 парковочных мест.

Функциональные связи в здании решены поэтажно с четким зонированием жилых и технических функций. Планировочная структура дома базируется на принципе размещения квартир вдоль несущих стен с обеспечением естественного освещения всех жилых комнат. Блок-секция решена со спокойным ритмом оконных проемов. В типовом этаже запроектировано четыре квартиры: две двухкомнатные и две трехкомнатные. Во всех квартирах предусмотрено зонирование жилых и общественных зон. Все квартиры имеют нормированную инсоляцию и снабжены балконами, которые представляют собой летние помещения квартир травленой и прямоугольной формы, огражденные решетками на высоту 1,2 метра. Глубина лоджи при этом составляет 1,2–1,8 метра. Часть лоджи застеклена.

Высота этажа составляет 3,08 метра (от пола до потолка 2,85 метра). Здание запроектировано с теплым техническим этажом, высотой 2,4 метра, где расположены вентиляционная камера, машинное отделение лифтов, верхняя разводка инженерных коммуникаций и сбор воздуха и вентиляционных каналов. Все комнаты и кухни имеют естественное освещение через оконные проемы, а внутриквартирные коридоры — через застекленные двери. В здании предусмотрены современные инженерные системы: отопление, водоснабжение, канализация, электроснабжение, вентиляция и кондиционирование.

Наружные стены до второго этажа облицовываются декоративными стеновыми блоками, выше второго этажа — лицевой кирпич. В отделке архитектурных деталей присутствует металл. Окна и балконные двери — деревянные с тройным остеклением. Витражи и наружные двери офисных помещений — алюминиевые. Наружные и внутренние двери жилой части — деревянные по государственным стандартам. Планировочные решения приняты в соответствии с требованиями нормативных документов и Заданием на проектирование, включая площади квартир и данные по квартирографии.

Конструктивная схема здания — бескаркасная с продольными и поперечными несущими стенами. Конструктивный тип — бескаркасный. Фундамент — монолитная железобетонная плита на свайном поле запроектирована из бетона класса B25 высотой плиты равна 700 мм, армированная каркасами и отдельными стержнями класса A-III. Перед устройством монолитной железобетонной фундаментной плиты выполняется бетонная подготовка из бетона класса B7,5 толщиной 100 мм.

Стены наружные — ограждающие конструкции наружных стен выполняются многослойными с поэтажной разрезкой. В зоне перекрытий выполняются отверстия с заполнением термовкладыша из пенополистирола. Конструкции стен: сборные перекрытные панели, а также полистиролбетонные блоки и кирпич под штукатурку и покраску. Стыки стеновых панелей на сварке закладных деталей с последующей герметизацией и зачеканкой швов. Стены наружные подвала выполняются из бетонных блоков типа ФБС в зоне ниже поверхности земли. Выше земли стены подвала выполняются из полистиролбетонных блоков толщиной 300 мм с наружной обмуровкой кирпичом под штукатурку и покраску. Все поверхности стен, соприкасающихся с землей, окрашиваются горячим битумом за два раза.

Стены внутренние — монолитные железобетонные стены толщиной 160 мм из бетона класса B25, армированные отдельными стержнями из арматуры класса Br-1, а в местах пересечения продольных и поперечных стен армирование пространственными каркасами из арматуры класса A-III. Шаг внутренних стен 1,8–4,4 метра. Перекрытия — перекрытия запроектированы монолитными железобетонными толщиной 160 мм из бетона класса B25, с арматурой класса A-III. Перегородки — внутренние перегородки из кирпича толщиной 120 мм. В местах примыкания перегородок к бетонным стенам и перекрытию через 1,5 метра прикреплены дюбелями. Кровля — кровля черепичная рулонная, плоская. Утеплитель из полистиролбетона и керамзитового гравия для создания уклона. Водосток с кровли организованный внутренний, запроектирован с тремя воронками.

Технологическая карта на возведение монолитных конструкций типового этажа включает объемы работ, способы производства монолитных железобетонных работ, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж опалубки, армирование, укладка и уплотнение бетонной смеси производятся с применением башенных кранов и виброоборудования.

Сравнение вариантов применения различных опалубочных систем содержит технико-экономическое обоснование выбора оптимальной опалубки для возведения монолитных конструкций с учетом скорости монтажа, стоимости аренды и трудозатрат. Календарный план строительного объекта составлен с учетом технологической последовательности работ: устройство фундаментной плиты, возведение стен и колонн, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Технико-экономические показатели включают сметную стоимость объекта, выработку на одного рабочего, строительный объем здания и показатели экономического сравнения вариантов опалубочных систем.

Диплом №2011 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование многоэтажных жилых домов с подземной автостоянкой — востребованное направление в современном городском строительстве.
• Сложный инженерный объект: двенадцатиэтажное здание с монолитной фундаментной плитой и бескаркасной системой требует глубоких знаний расчета конструкций.
• Полная комплектация: 114 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стены, перекрытия, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на возведение монолитных конструкций, сравнение вариантов опалубочных систем, календарный план, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Сравнение вариантов: технико-экономическое обоснование выбора оптимальной опалубочной системы.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2011 по доступной цене — 2 900 рублей. Данный проект 2 этажного жилого дома и аналогичные работы представлены в каталоге сайта для сравнения и выбора оптимального варианта.
