Дипломный проект №2014 «24-х этажный монолитный жилой дом в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных жилых зданий и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий Москвы и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает 11 листов чертежей в формате AutoCAD (DWG) и frw, cdw (Компас), а также 78 листов пояснительной записки в программах MS Word.

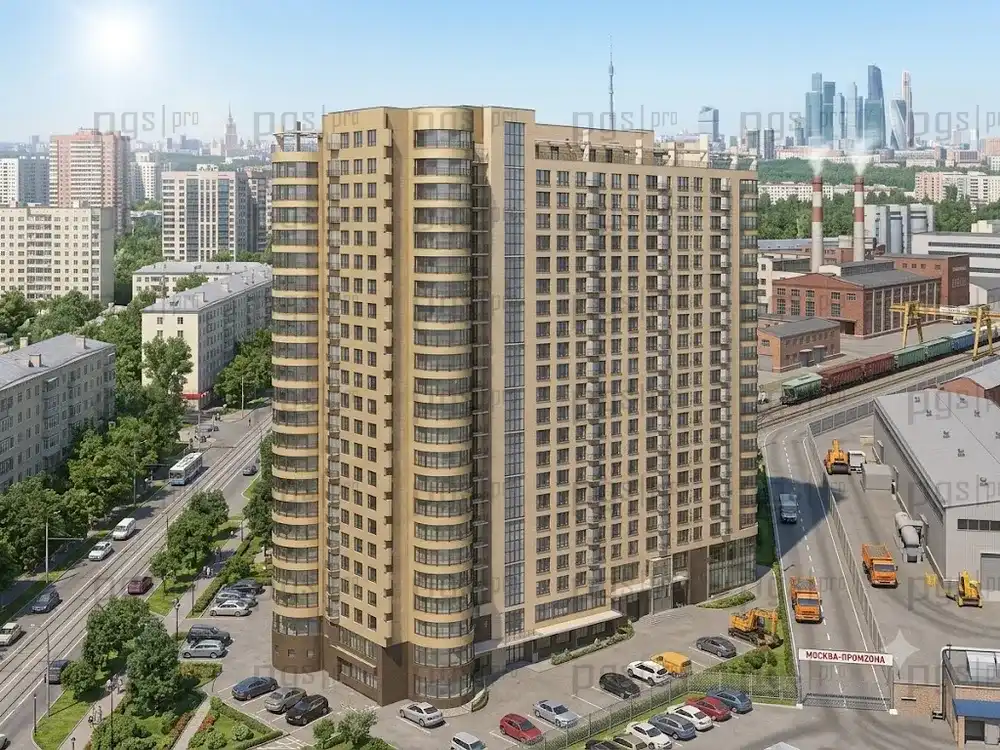

Проектируемый объект — двадцатичетырехэтажный монолитный жилой дом из двух секций на 220 квартир, расположенный в городе Москва. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и комфортности высотного жилья. Здание имеет прямоугольную форму в плане с размерами 66,0 м по длине и 29,0 м в поперечном направлении. Общая высота здания составляет 86,5 м. Особенность проекта — на первом и втором этажах расположен фитнес-центр, что расширяет функциональность комплекса и повышает комфорт проживания.

В здании предусмотрено размещение 220 квартир различной площади. Высота этажей жилой части составляет 3,3 м, высота первого и второго этажей — 4,2 м. Высота этажа ниже отметки 0,000 — 3,600 м. Проект предусматривает 5 типов квартир с различной планировкой и площадью. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2014 предлагает оптимальное соотношение цены и качества.

Проект предусматривает размещение в здании современных инженерных систем: отопление, водоснабжение, канализация, электроснабжение, вентиляция и кондиционирование. Расчет конструкций выполнен в программном комплексе «Лира», что соответствует современным требованиям проектирования высотных зданий. Для доступа инвалидов предусмотрены пандусы и лифты грузоподъемностью 630 кг и 1000 кг.

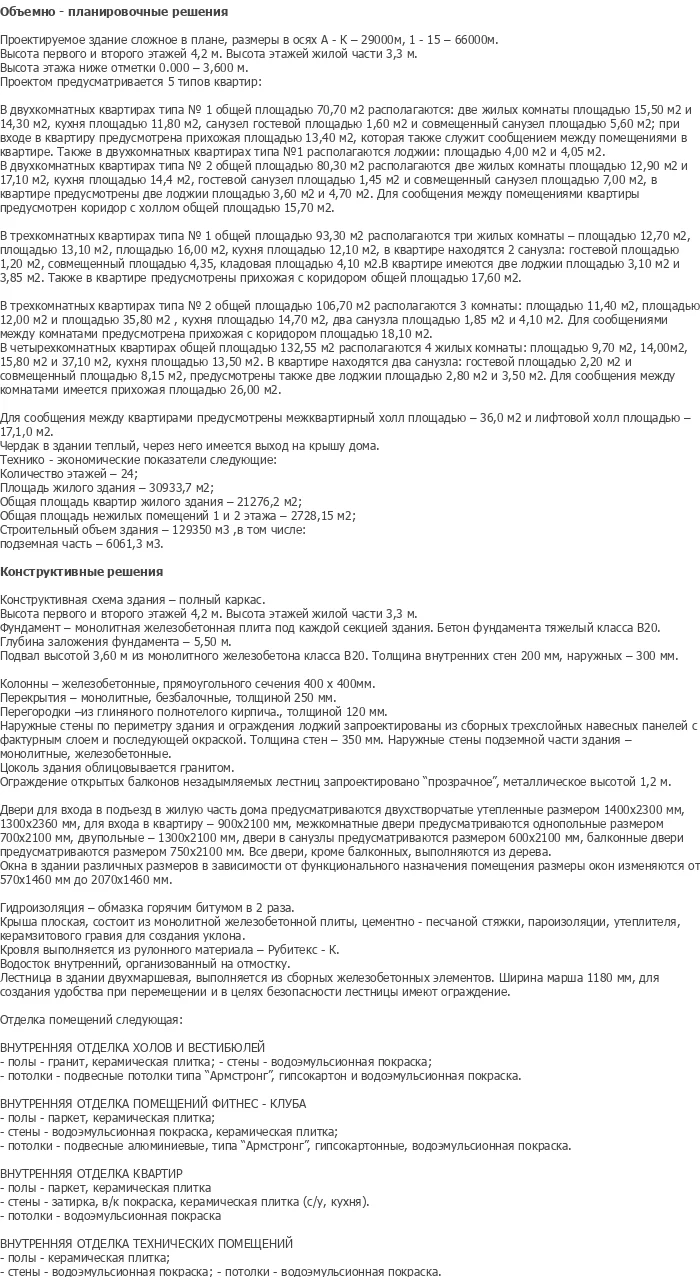

Функциональные связи в здании решены поэтажно с четким зонированием жилых и коммерческих функций. Планировочная структура дома базируется на принципе размещения квартир вдоль фасадов с обеспечением естественного освещения всех жилых комнат. На первом и втором этажах размещен фитнес-центр с раздельными входами для жильцов и посетителей. Типовые этажи со третьего по двадцать четвертый имеют идентичную планировку с размещением квартир вдоль фасадов и коридорной системой доступа.

В двухкомнатных квартирах типа №1 общей площадью 70,70 м² располагаются две жилые комнаты площадью 15,50 м² и 14,30 м², кухня площадью 11,80 м², санузел гостевой площадью 1,60 м² и совмещенный санузел площадью 5,60 м². В квартире предусмотрена прихожая площадью 13,40 м², которая также служит сообщением между помещениями. Также в двухкомнатных квартирах типа №1 располагаются лоджии площадью 4,00 м² и 4,05 м².

В двухкомнатных квартирах типа №2 общей площадью 80,30 м² располагаются две жилые комнаты площадью 12,90 м² и 17,10 м², кухня площадью 14,4 м², гостевой санузел площадью 1,45 м² и совмещенный санузел площадью 7,00 м². В квартире предусмотрен коридор с холлом общей площадью 15,70 м². В трехкомнатных квартирах типа №1 общей площадью 93,30 м² располагаются три жилые комнаты площадью 12,70 м², 16,00 м² и 13,10 м², площадью 16,00 м², кухня площадью 12,10 м², два санузла площадью 1,85 м² и 4,10 м². В квартире имеются две лоджии площадью 3,10 м² и 3,95 м². Также в квартире предусмотрены прихожая с коридором общей площадью 17,60 м².

В трехкомнатных квартирах типа №2 общей площадью 106,70 м² располагаются 3 комнаты: площадью 11,40 м², 12,00 м² и 14,70 м², два санузла площадью 1,85 м² и 4,10 м². Для сообщения между помещениями предусмотрен коридор с холлом общей площадью 17,60 м². В четырехкомнатных квартирах общей площадью 132,55 м² располагаются 4 жилые комнаты площадью 9,70 м², 14,00 м², 15,80 м² и 17,10 м², кухня площадью 13,50 м². В квартире находятся два санузла: гостевой площадью 2,20 м² и совмещенный площадью 8,15 м², предусмотрены также две лоджии площадью 2,80 м² и 3,50 м². Для сообщения между помещениями имеется прихожая площадью 26,00 м².

Для сообщения между квартирами предусмотрен межквартирный холл площадью 36,0 м² и лифтовой холл площадью 17,1 м². Чердак в здании теплый, через него имеется выход на крышу дома. Общая площадь жилого здания — 30933,7 м². Общая площадь квартир жилого здания — 21276,2 м². Общая площадь нежилых помещений 1 и 2 этажа — 2728,15 м². Строительный объем здания — 129350 м³, в том числе: подземная часть — 6061,3 м³.

Конструктивная схема здания — монолитный каркас. Фундамент — монолитная железобетонная плита под каждой секцией здания. Бетон фундамента тяжелый класса B20. Подвал высотой 3,60 м из монолитного железобетона класса B20. Толщина внутренних стен 200 мм, наружных — 300 мм. Колонны — железобетонные, прямоугольного сечения 400 × 400 мм. Перекрытия — монолитные, безбалочные, толщиной 250 мм. Перегородки — из полнотелого кирпича, толщиной 120 мм.

Наружные стены по периметру здания и ограждения лоджий запроектированы из сборных трехслойных навесных панелей с фактурным слоем и последующей окраской. Толщина стен — 350 мм. Наружные стены подземной части здания — облицовываются гранитом. Ограждение открытых балконов незадымаемых лестниц запроектировано «прозрачное», металлическое высотой 1,2 м.

Двери для входа в подъезд в жилую часть дома предусматриваются двухстворчатые утепленные размером 1400×2300 мм, для входа в квартиру — 900×2100 мм, межкомнатные двери предусматриваются однопольные размером 700×2100 мм, двупольные — 1300×2100 мм, двери в санузлы предусматриваются размером 600×2100 мм, балконные двери предусматриваются размером 750×2100 мм. Все двери, кроме балконных, выполняются из дерева. Окна в здании различных размеров в зависимости от функционального назначения помещения размеры окон изменяются от 570×1460 мм до 2070×1460 мм.

Гидроизоляция — обмазка горячим битумом в 2 раза. Крыша плоская, состоит из монолитной железобетонной плиты, цементно-песчаной стяжки, пароизоляции, утеплителя, керамзитового гравия для создания уклона. Кровля выполняется из рулонного материала — Рубитекс — К. Водосток внутренний, организованный, на отмостку. Лестница внутренняя двухмаршевых, выполняется из сборных железобетонных элементов. Ширина марша 1180 мм, для создания запаса при перемещении и в целях безопасности лестницы имеют ограждение.

Отделка помещений включает: внутреннюю отделку ходов и вестибюлей (полы — гранит, керамическая плитка; стены — водоэмульсионная покраска; потолки — подвесные потолки типа «Армстронг», гипсокартон и водоэмульсионная покраска), внутреннюю отделку помещений фитнес-клуба (полы — паркет, керамическая плитка; стены — водоэмульсионная покраска, керамическая плитка; потолки — подвесные алюминиевые, типа «Армстронг», гипсокартонные, водоэмульсионная покраска), внутреннюю отделку квартир (полы — паркет, керамическая плитка; стены — затирка, в/к покраска, керамическая плитка; потолки — водоэмульсионная покраска), внутреннюю отделку технических помещений (полы — керамическая плитка; стены — водоэмульсионная покраска; потолки — водоэмульсионная покраска).

Технологическая карта на земляные работы включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Разработка грунта производится с применением экскаваторов и самосвалов.

Технологическая карта на устройство плиты перекрытия содержит технологию монтажа опалубки, армирования, укладки и уплотнения бетонной смеси, мероприятия по уходу за бетоном. Монтаж арматурных каркасов и опалубки, укладка бетонной смеси производятся с применением башенных кранов и виброоборудования.

Календарный план производства работ составлен с учетом технологической последовательности работ: устройство фундаментной плиты, возведение монолитных стен и колонн, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Технико-экономические показатели включают сметную стоимость объекта, выработку на одного рабочего, строительный объем здания и показатели экономического сравнения вариантов конструктивных решений.

Диплом №2014 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Высотный инженерный объект: 24-этажный монолитный жилой дом — сложный объект для расчета и проектирования по специальности ПГС.
• Программный расчет: расчет конструкций выполнен в программном комплексе «Лира», что соответствует современным требованиям проектирования.
• Многофункциональность: на первом и втором этажах размещен фитнес-центр, что расширяет функциональность комплекса.
• Большое количество квартир: 220 квартир в двух секциях — масштабный объект для дипломного проектирования.
• Полная комплектация: 78 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаментная плита, монолитные стены и колонны, перекрытия, плоская кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты на земляные работы и плиту перекрытия, календарный план, строительный генплан, технико-экономические показатели.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2014 по доступной цене — 2 900 рублей. Данный проект 2 этажного жилого дома и аналогичные работы представлены в каталоге сайта для сравнения и выбора оптимального варианта.
