Дипломный проект №2017 «16-ти этажный жилой дом в г. Сочи» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных жилых зданий и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий города Сочи и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Состав проекта включает 12 листов чертежей в формате AutoCAD (DWG) и 239 листов пояснительной записки в программах MS Word и MS Excel.

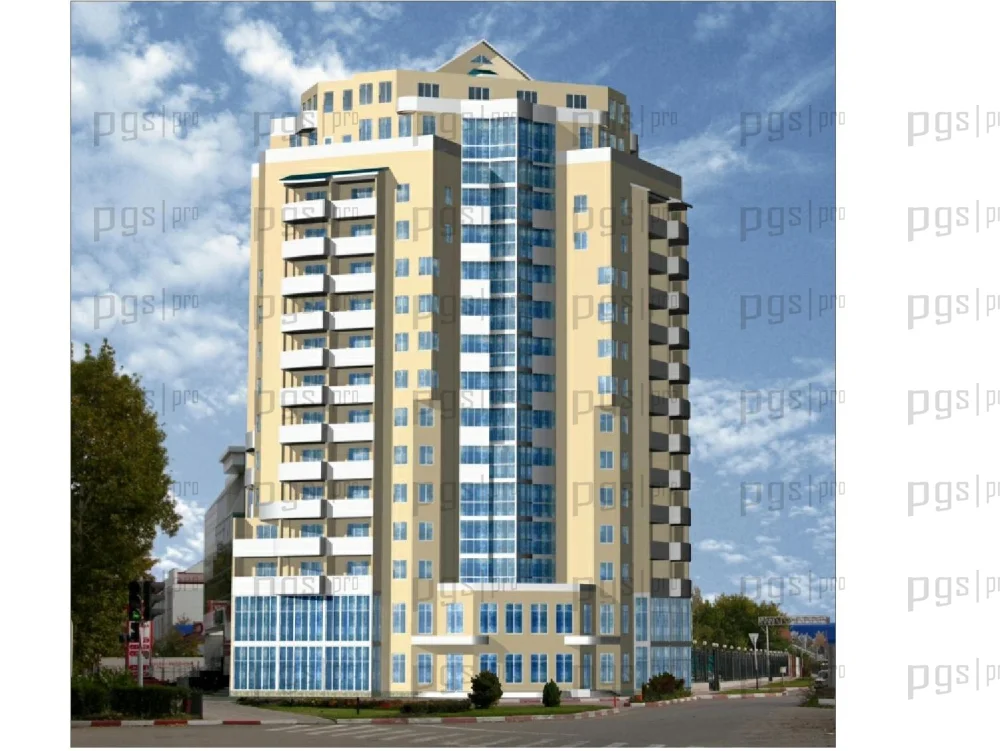

Проектируемый объект — шестнадцатиэтажный односекционный жилой дом на 80 квартир, расположенный в городе Сочи. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и комфортности высотного жилья. Здание имеет сложную форму в плане с размерами 33,4 м по длине и 33,4 м в поперечном направлении. Общая высота здания составляет 56,3 м. Особенность проекта — на первом и втором этажах расположены офисы и торговые залы, что расширяет функциональность комплекса и создает коммерческую инфраструктуру для жильцов.

В здании предусмотрено размещение 80 квартир различной площади. Высота первого и второго этажей составляет 3,9 м, высота типовых жилых этажей — 3,0 м, высота технического этажа — 2,2 м. Высота первого этажа пентхауса — 3,8 м, второго этажа пентхауса — 3,3 м. В здании имеется подвал, отметка пола подвала — минус 3,0 м. В подвале находятся узлы ввода коммуникаций, электрощитовая, насосная пожаротушения и складские помещения. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых домов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2017 предлагает оптимальное соотношение цены и качества.

Проект предусматривает размещение в здании современных инженерных систем: отопление, водоснабжение, канализация, электроснабжение, вентиляция и кондиционирование. Расчет конструкций выполнен при помощи программ «Мономах 4.0» и «Base 6.0», что соответствует современным требованиям проектирования высотных зданий. В здании предусмотрены три лестницы, две из которых ведут на второй этаж и в подвал. Также имеется лестница по осям 4-5 и М-Н, которая ведет с первого по четвертый этаж.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, коммерческих и технических функций. Планировочная структура дома базируется на принципе размещения квартир вдоль фасадов с обеспечением естественного освещения всех жилых комнат. На первом и втором этажах размещены офисы и торговые залы с раздельными входами для посетителей. Типовые этажи с третьего по пятнадцатый имеют идентичную планировку с размещением квартир вдоль фасадов и коридорной системой доступа.

На третьем этаже располагаются одна однокомнатная, две двухкомнатные и одна трехкомнатная квартиры. На этажах с четвертого по пятнадцатый располагается по шесть квартир: две однокомнатные, две двухкомнатные и две трехкомнатные. Четырнадцатый этаж является техническим, на нем располагаются инженерное оборудование и вентустановки. Первый и второй этажи пентхауса доступны с помощью двух лестниц, расположенных по осям 4-5 и И-Л; 8-10 и Г-Д.

В здании предусмотрена приточно-вытяжная естественная вентиляция жилого дома. Вытяжка осуществляется через вентиляционные каналы, размещенные в кухнях, ванных комнатах и санузлах. Вентиляционные каналы приняты прямоугольного сечения и располагаются во внутренних капитальных стенах. В помещениях общественного назначения вентиляция приточно-вытяжная механическая. Предусматривается система противодымной защиты жилого здания, подающая воздух в лифтовую шахту во время пожара. Подъездное дымоудаление осуществляется через дымовые клапаны из коридоров жилого дома.

Конструктивная схема здания — комбинированная с неполным каркасом и перекрестным расположением несущих стен и колонн. Колонны располагаются по внешней стороне здания по вертикальным осям 1, 14, 15 и горизонтальным А, Р, С. Внутри здания проектируется перекрестное расположение стен. В данном проекте материал конструкций выполнен из бетона, технология возведения здания — монолитная, используется крупнощитовая опалубка.

В проектируемом здании в качестве несущих элементов используются монолитные стены и колонны. Наружные стены приняты многослойными, из железобетона, облицованы теплоизоляционными плитами «Rockwool». Толщина стен 200 мм, в подвале толщина наружных стен 400 мм. Колонны приняты сечением 200×200 мм высотой на этаж. Фундамент принят в виде монолитной железобетонной плиты толщиной 500 мм. Монолитные плоские перекрытия и покрытие толщиной 80 мм.

Перегородки выполнены из кирпича толщиной 120 мм, используются для ограждения ванных комнат, санузлов и кладовок. Кровля плоская, утепленная гидрофобизированными теплоизоляционными плитами ROCKWOOL «Руф Баттс». Водосток внутренний. Выход на кровлю осуществляется через машинное отделение. Крыша над машинным отделением — двускатная по деревянной стропильной системе, утепленная гидрофобизированными теплоизоляционными плитами ROCKWOOL «Руф Баттс», покрытая металлочерепицей. Оконное заполнение — спаренные стеклопакеты и витражи индивидуального изготовления. Проектом предусмотрены витражи, которые формируются несущими импостами и пакетами светопрозрачных конструкций фирмы «Тайбола».

Технологическая карта на устройство фундаментной плиты включает объемы работ, способы производства монолитных железобетонных работ, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Устройство монолитной железобетонной фундаментной плиты производится с применением опалубочных систем и бетононасосов.

Технологическая карта на устройство железобетонной плиты перекрытия содержит технологию монтажа опалубки, армирования, укладки и уплотнения бетонной смеси, а также расчет необходимого оборудования и материалов. Монтаж арматурных каркасов и опалубки, укладка бетонной смеси производятся с применением башенных кранов и виброоборудования.

Календарный план строительства составлен с учетом технологической последовательности работ: устройство фундаментной плиты, возведение монолитных стен и колонн, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности. Технико-экономические показатели включают сметную стоимость объекта, выработку на одного рабочего, строительный объем здания и показатели экономического сравнения вариантов фундаментов.

Диплом №2017 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Высотный инженерный объект: 16-этажный монолитный жилой дом — сложный объект для расчета и проектирования по специальности ПГС.
• Программный расчет: расчет конструкций выполнен при помощи программ «Мономах 4.0» и «Base 6.0», что соответствует современным требованиям проектирования.
• Многофункциональность: на первом и втором этажах размещены офисы и торговые залы, что расширяет функциональность комплекса.
• Большой объем ПЗ: 239 листов пояснительной записки — один из самых объемных проектов в каталоге, что обеспечивает глубокую проработку всех разделов.
• Разнообразие конструкций: фундаментная плита, монолитные стены и колонны, перекрытия, плоская кровля — расчет и конструирование всех основных элементов.
• Две технологические карты: на устройство фундаментной плиты и железобетонной плиты перекрытия — полный охват технологических процессов.
• Практическая направленность: календарный план, строительный генплан, технико-экономические показатели, экономическое сравнение вариантов фундаментов.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2017 по доступной цене — 3 400 рублей. Данный проект 2 этажного жилого дома и аналогичные работы представлены в каталоге сайта для сравнения и выбора оптимального варианта.
