Дипломный проект №2019 «Многоквартирный жилой дом в г. Шлиссельбург» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Проект включает полный комплект графической части в формате AutoCAD и развернутую пояснительную записку в MS Word. Все расчеты выполнены вручную, что соответствует требованиям вузовской подготовки. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Проектируемый объект — многоквартирный жилой дом в городе Шлиссельбург, Ленинградская область. Данный ПГС дипломный проект разработан для строительства девятиэтажного жилого здания в соответствии с высотным регламентом города. Здание имеет форму многоугольника в плане с размерами в крайних осях 1-14: 23100 мм, А-А: 47100 мм, 13-15: 5800 мм, А-А: 11640 мм. Высота жилых этажей составляет 3,0 м, технического подполья — 2,30 м, технического этажа — 1,98 м. В доме предусмотрены 72 квартиры, из них 18 однокомнатных, 19 двухкомнатных, 17 трехкомнатных и 18 четырехкомнатных. Здание ориентировано так, что продольная ось расположена в направлении СЮ, а основная ориентация окон — на Ю и В, что удовлетворяет требованиям к инсоляции квартир. По периметру здания устроена отмостка шириной 700 мм. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых зданий повышенной этажности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2019 предлагает оптимальное соотношение цены и качества. Особенностью проекта является комплексный расчет монолитной фундаментной плиты, монолитной стены и монолитной плиты перекрытия.

Функциональная планировка здания выполнена с учетом требований СНиП 2.08.01-89 «Жилые здания». Каждая квартира обеспечена помещениями общей комнаты, кухни, санитарных узлов и лоджий. Входы в квартиры осуществляются с поэтажных коридоров. Планировка жилых комнат определена их функциональным назначением, составом и размещением мебели, созданием свободных пространств для передвижения, а также связью с соседними помещениями.

• Этажность: 9 этажей + техническое подполье + технический этаж
• Количество квартир: 72 (18 однокомнатных, 19 двухкомнатных, 17 трехкомнатных, 18 четырехкомнатных)
• Высота жилых этажей: 3,0 м
• Высота технического подполья: 2,30 м
• Высота технического этажа: 1,98 м
• Отмостка: ширина 700 мм по периметру
• Ориентация окон: Ю и В (нормативная инсоляция)

На первом этаже размещены входные узлы, жилые квартиры и помещение ГРЩ. Входной узел служит для организованного входа и выхода людей из здания. Он обеспечивает беспрепятственные и комфортные условия заполнения людьми здания и их эвакуации в аварийных условиях. Входной узел включает в себя тамбур, лестнично-лифтовой холл и поэтажный коридор. На 9-м этаже расположен технический этаж для прокладки инженерных сетей. Подъезд в здание устроен входная площадка, расположенная выше уровня земли, с козырьком для защиты от осадков. В здании запроектированы лоджии и балконы, которые служат связующим элементом между помещениями и окружающей природой.

Строительная система здания — монолитный железобетон. Конструктивная схема представляет собой совокупность взаимосвязанных несущих конструкций, обеспечивающих прочность, жесткость и устойчивость здания. Несущие конструкции состоят из взаимосвязанных вертикальных и горизонтальных элементов. Горизонтальные несущие конструкции — сплошные монолитные железобетонные плиты перекрытия. Вертикальные несущие конструкции — поперечные и одна продольная несущие монолитные стены. Пространственная жесткость обеспечивается системой несущих поперечных монолитных стен и продольных стен лестничных клеток, а также монолитным диском перекрытий. Конструктивная схема здания — стеновая (бескаркасная), перекрестно-стеновая. Фундамент здания принят в виде монолитной железобетонной плиты толщиной 600 мм. Под плитой выполняется песчаная подушка толщиной 0,5 м с грунтозаменой песка с утрамбовкой и проливкой водой.

• Фундамент: монолитная железобетонная плита 600 мм
• Стены подвала: монолитный железобетон толщиной 200 мм
• Наружные стены: самонесущая кладка из силикатного кирпича с утеплителем и газобетонными блоками
• Перекрытия: монолитные железобетонные плиты 160 мм (междуэтажные), 200 мм (первый этаж)
• Кровля: вентилируемая с общей вытяжной вентиляционной шахтой
• Лестницы: сборные марши на монолитных площадках
• Бетон: марка FMR3=150, прочность B20

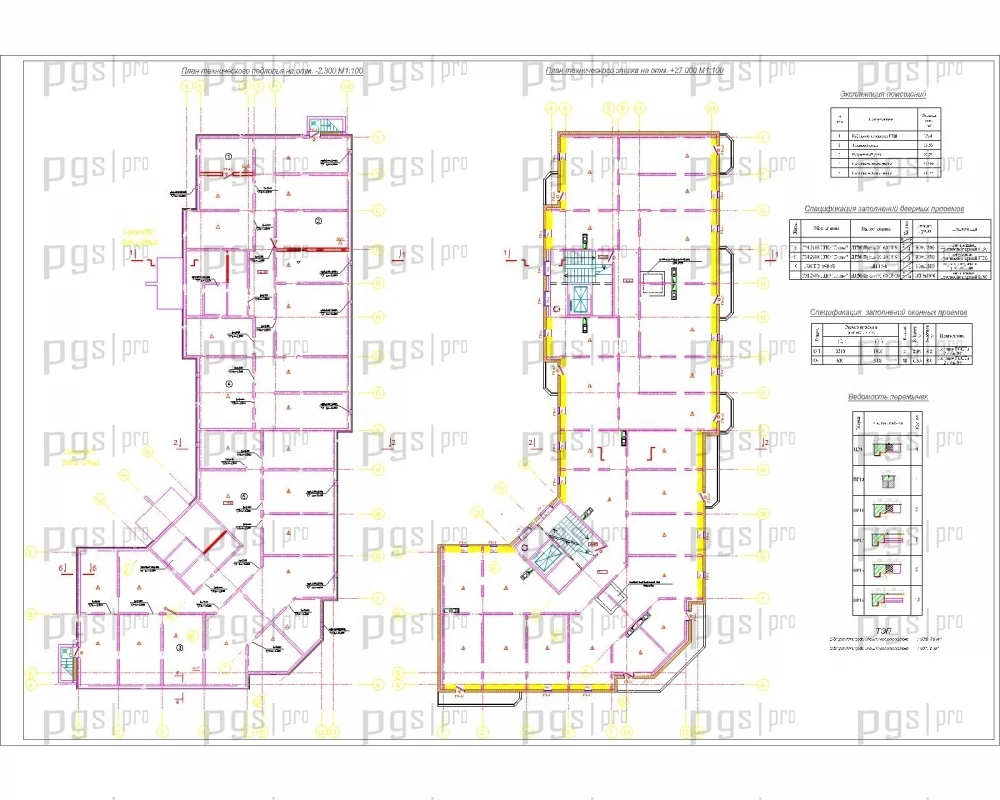

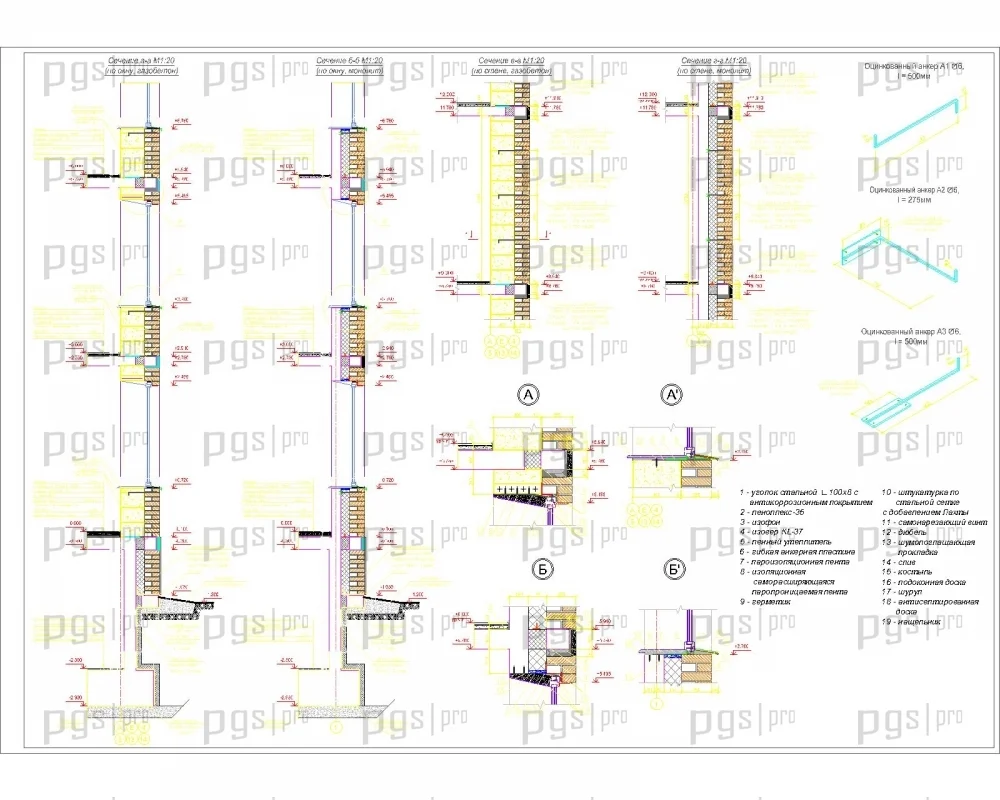

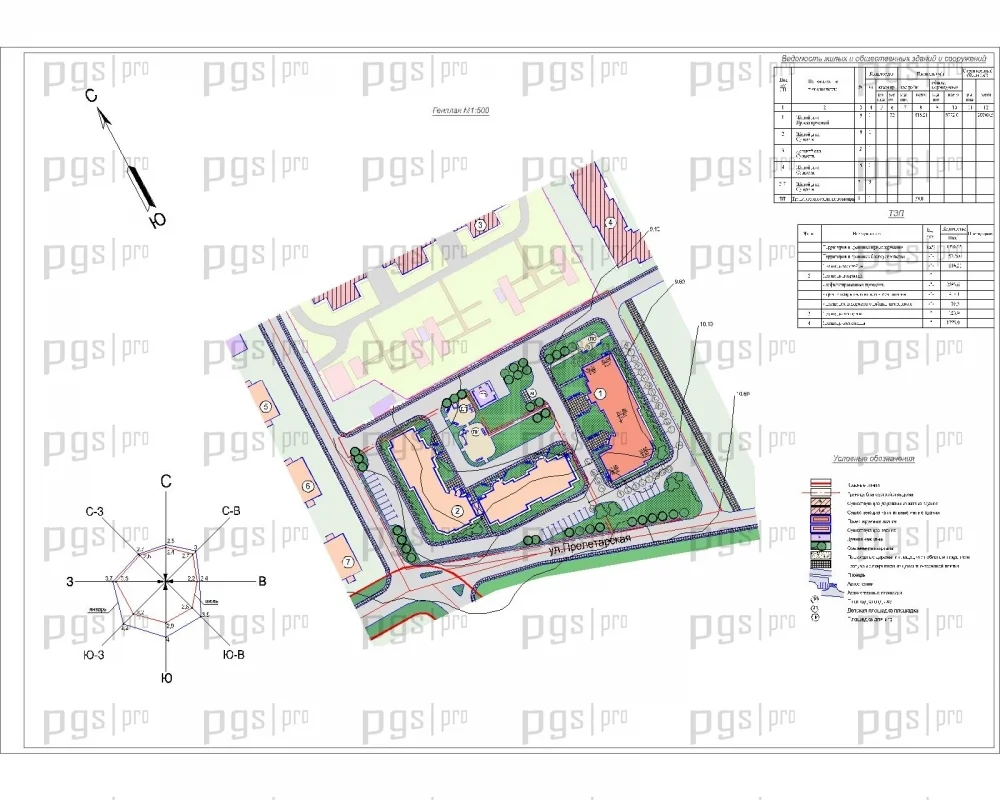

Технологическая часть дипломного проекта включает технико-экономические показатели вариантов перекрытия на 1 м² жилой площади. Календарный план строительства составлен с учетом технологической последовательности возведения девятиэтажного жилого дома. Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог и площадок для монтажа башенного крана. В составе проекта предусмотрены технико-экономические показатели, позволяющие оценить эффективность различных конструктивных решений. Графическая часть включает фасады, генеральный план, планы первого и типового этажей, планы технического подполья и технического этажа, план кровли, разрезы, узлы, конструирование фундаментной монолитной плиты, конструирование монолитной стены, конструирование монолитной плиты перекрытия, календарный план, строительный генплан и технико-экономические показатели вариантов перекрытия.

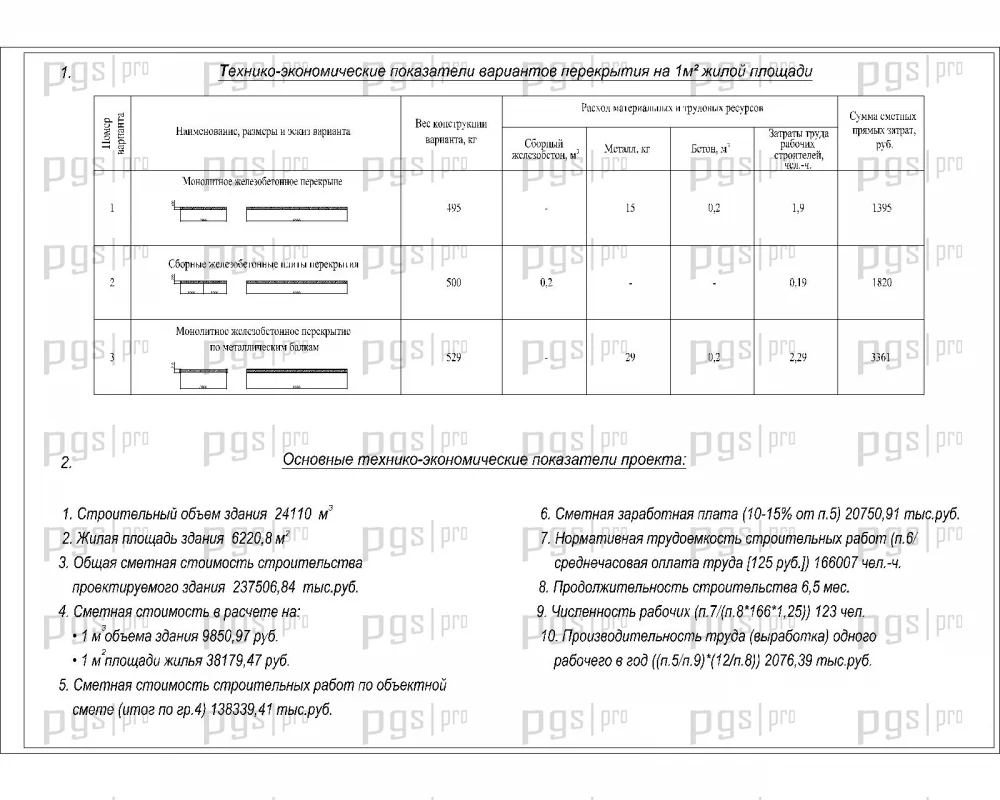

• Технико-экономические показатели вариантов перекрытия на 1 м² жилой площади

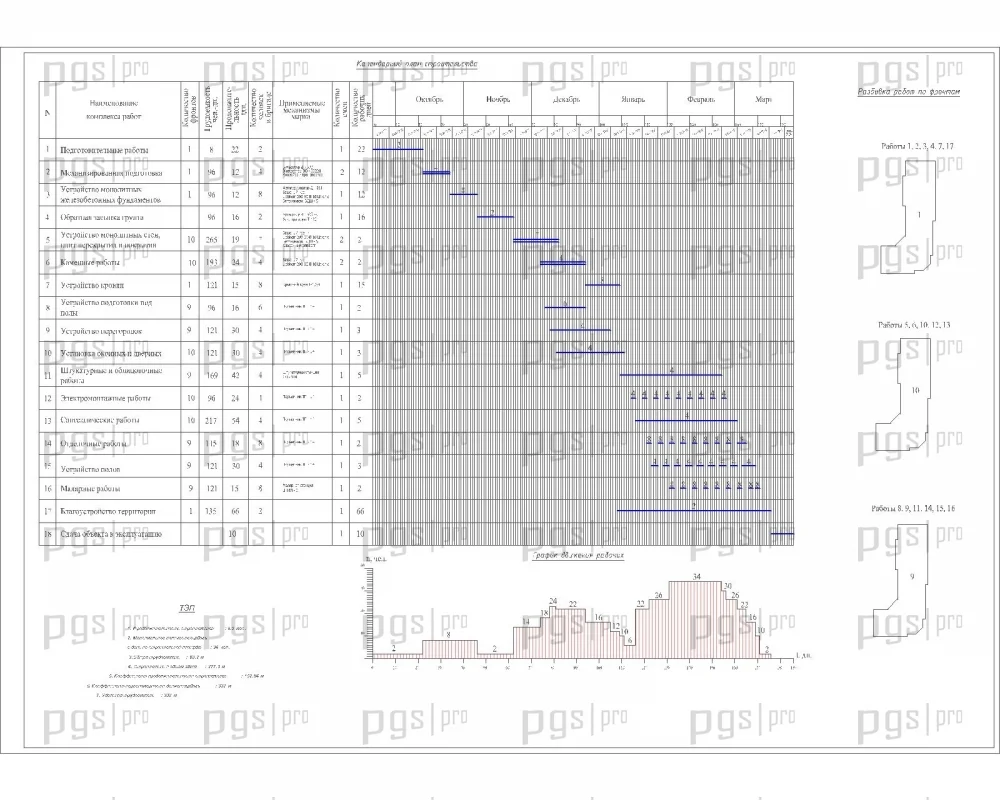

• Календарный план строительства

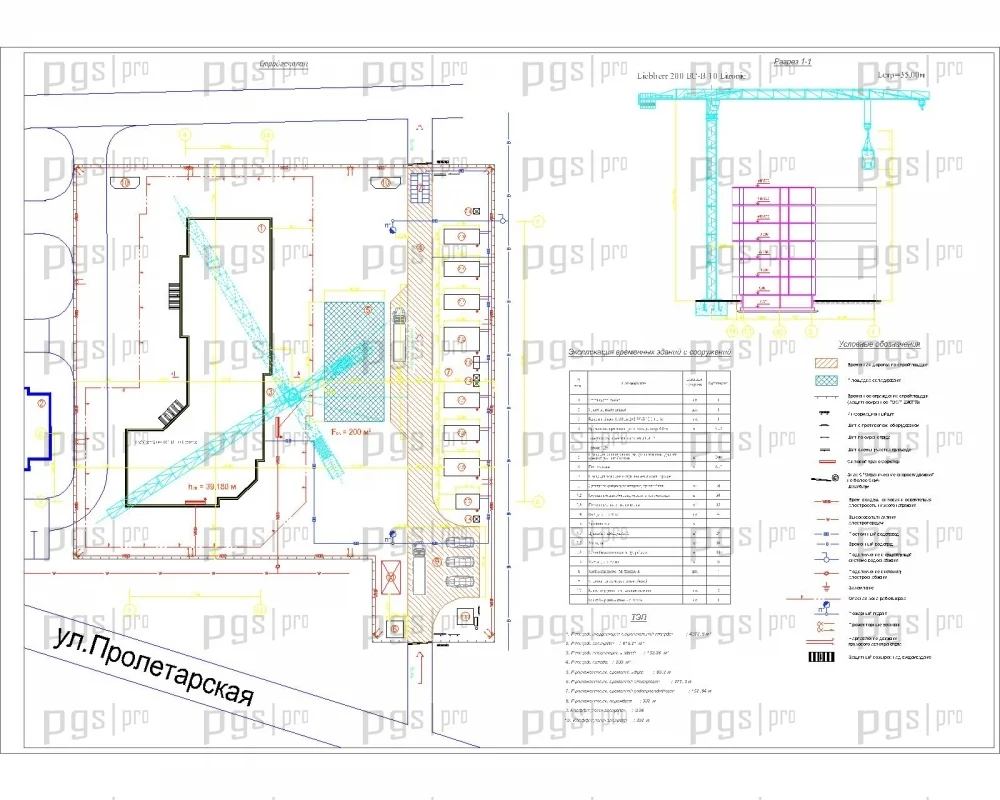

• Строительный генеральный план

Диплом №2019 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложный инженерный объект: девятиэтажный жилой дом с монолитным железобетонным каркасом и сложной конфигурацией в плане.

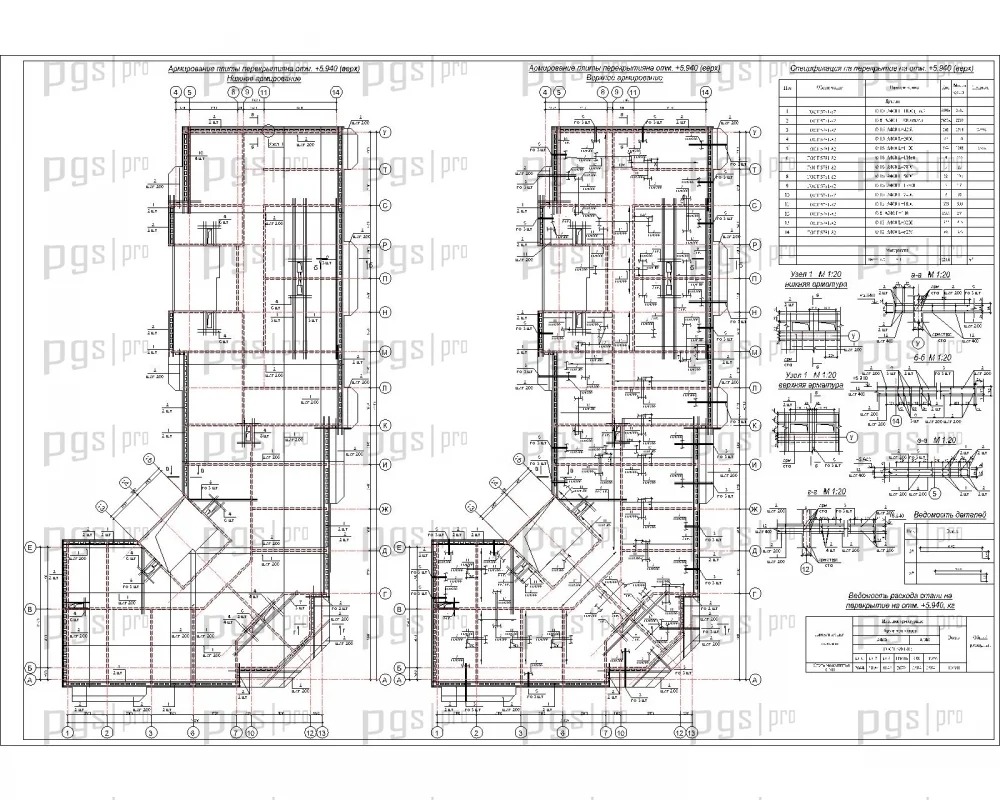

• Комплексный расчет: проект включает конструирование фундаментной монолитной плиты, монолитной стены и монолитной плиты перекрытия.
• Полная комплектация: 12 листов графики AutoCAD и развернутая пояснительная записка — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитная фундаментная плита, монолитные стены и перекрытия, кирпичная кладка с утеплением, вентилируемая кровля.
• Практическая направленность: технико-экономические показатели вариантов перекрытия, календарный график, строительный генплан.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2019 по доступной цене — 4 500 рублей.
