Дипломный проект №2023 «12-этажное сборно-монолитное жилое здание с подвалом в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий и предназначен для постоянного проживания с встроенными офисными помещениями на первом этаже и подвалом технического назначения. Проект выполнен с учетом климатических условий Московского региона и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект №2023 или скачать проект можно на pgsdiplom.pro.

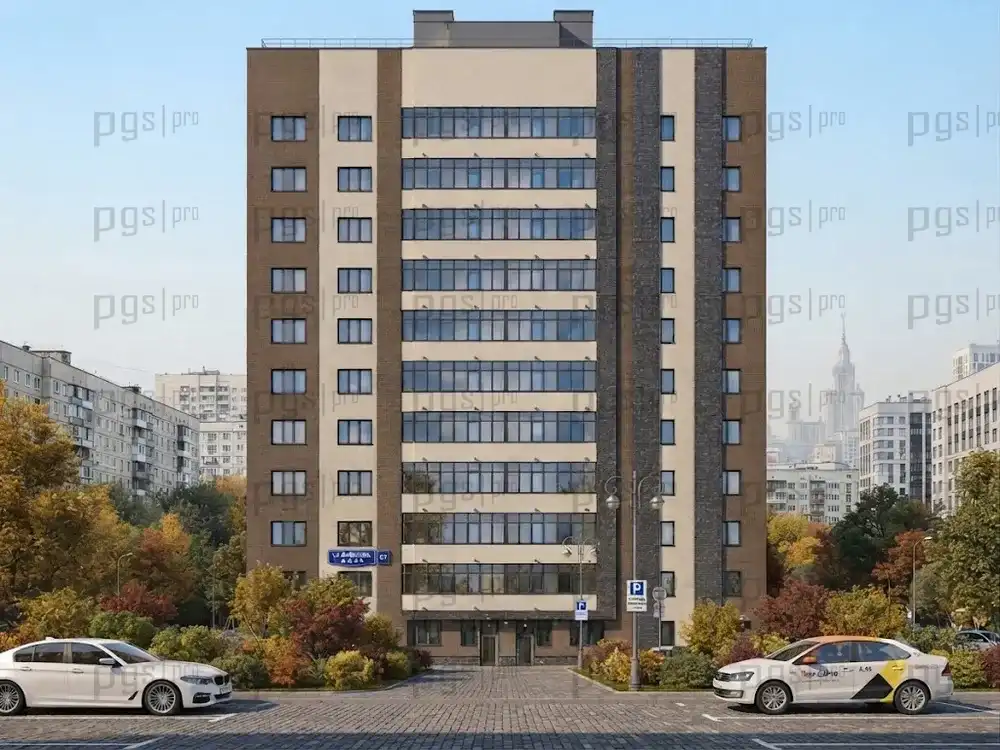

Проектируемый объект — 12-этажное многоквартирное жилое здание сборно-монолитного типа с подвалом и встроенными офисными помещениями на первом этаже, расположенное в городе Москва. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, комфортности проживания и функциональности жилых зданий повышенной этажности. Особенность проекта — сборно-монолитная конструктивная система с несущими внутренними продольными и поперечными стенами, обеспечивающая повышенную прочность и устойчивость здания.

Здание имеет подвал высотой 2,1 м с общей площадью 378 м², где размещены инженерные коммуникации и технические помещения. На первом этаже запроектированы офисные помещения с отдельными входами с наружного фасада, а также помещения консьержки, электрощитовая и колясочная. Вход в жилую зону осуществляется через коридор с дополнительным входом в кухонное помещение через гостиную комнату. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2023 предлагает оптимальное соотношение цены и качества.

Проект предусматривает размещение в здании 56 квартир различной площади: 28 двухкомнатных квартир (50%) и 28 трехкомнатных квартир (50%). Жилая площадь квартир составляет 207,1 м² на типовом этаже, общая площадь — 356 м². Общая полезная площадь здания — 6043 м², общая жилая площадь — 3193 м², строительный объем — 17350 м³. Коэффициент плотности застройки К1 = 53%, коэффициент экономичности К2 = 2,87, коэффициент компактности К3 = 0,68.

Функциональные связи в здании решены с учетом требований к комфортности проживания, санитарно-гигиенических норм и современных стандартов жилищного строительства. Планировочная структура базируется на четком разделении жилой, общественной и технической зон.

Первый этаж (общественно-офисная зона): офисные помещения с отдельными входами с наружного фасада, помещения консьержки, электрощитовая, колясочная, мусоросборная камера. Вход в офисные помещения осуществляется через отдельные входы с наружного фасада. В жилой зоне первого этажа размещаются помещения консьержки и колясочная. Предусмотрена свободная планировка офисных помещений с возможностью установки перегородок.

Типовые этажи 2–12 (жилая зона): по две двухкомнатные и трехкомнатные квартиры с жилой площадью 207,1 м² и общей площадью 356 м² на этаж. Квартиры имеют застекленные лоджии. В двухкомнатных квартирах предусмотрено по одному санузлу (раздельный), в трехкомнатных — по два санузла (совмещенный и раздельный). Доступ во все квартиры и кухню осуществляется через коридор. В квартирах имеются застекленные лоджии.

Подвал (техническая зона): техническое подполье высотой 2,1 м с общей площадью 378 м², где размещены инженерные коммуникации здания. Вход в подвал предусмотрен по внутренней лестничной клетке.

Лестнично-лифтовой узел: незадымляемая лестничная клетка типа Н1 с входом из воздушной зоны. Три лифта: грузопассажирский грузоподъемностью 630 кг с одиночной кабиной, пассажирский грузоподъемностью 400 кг. Скорость движения лифтов — 1 м/с. Лифтовой холл и мусоропровод. Крыша лифтового холла выполняется высотой 2,1 м.

Конструктивная система: в проекте применена сборно-монолитная система с несущими внутренними поперечными и продольными стенами. Шаг поперечных стен — 3,0 м, 3,60 м, 4,20 м. Высота надземных этажей: первого — 3,3 м, типового — 3,0 м от пола до потолка. Пространственная жесткость и устойчивость здания обеспечивается совместной работой внутренних несущих стен и дисков перекрытий. Конструктивная система обеспечивает прочность и устойчивость в случае локального разрушения несущих конструкций.

Устойчивость к прогрессирующему обрушению обеспечивается следующими средствами:

• рациональным конструктивно-планировочным решением здания с учетом возможности возникновения аварийной ситуации;
• конструктивными мерами, способствующими развитию в сборных элементах и их соединениях пластических деформаций при предельных нагрузках;
• рациональным решением системы конструктивных связей, отдельных узлов и элементов соединений и стыков панелей;
• в здании проекте несущие конструкции запроектированы с учетом обеспечения устойчивости крупнопанельного здания к прогрессирующему (цепному) обрушению в случае локального разрушения отдельных конструкций при аварийных воздействиях.

Фундаменты: ленточный фундамент из сборных фундаментных блоков ФБС12-6-6-Т и ФБС12-6-3-Т, подошва 500 мм. Гидроизоляция подвала и подземных частей: рулонная из оснований фундаментов проклеивается рубероидом дома с качестве фундамента принят ленточный фундамент. Горизонтальная гидроизоляция — 2 слоя рубероида на битумной мастике. Вертикальная гидроизоляция подземных частей — обмазка горячим битумом за 2 раза. Уровень грунтовых вод залегает ниже отметки низа фундамента.

Наружные стены надземной части: трехслойные железобетонные панели толщиной 350 мм с утеплением минераловатными плитами толщиной 100 мм. Наружный слой бетона толщиной 100 мм и внутренний — 150 мм, соединенные между собой железобетонными ребрами. Наружные стены выше отметки +0,000 запроектированы двухслойной конструкцией с поэтажным опиранием на перекрытия и перемычки ПН на внутренние несущие стены. Наружный слой из лицевого кирпича марки «75» (ГОСТ 7484-78) толщиной 120 мм на цементно-песчаном растворе марки «50» с расшивкой швов. Внутренний слой из ячеистобетонных блоков (ТУ 5741-002-077828469-97) высотой 298 мм.

Перекрытия: сборно-монолитные плиты перекрытия толщиной 160 мм. В качестве межэтажной звукоизоляции рекомендуется применять плиты ДВП. К длине стеновых панелей — 160 мм, плит перекрытий и покрытия — 160 мм.

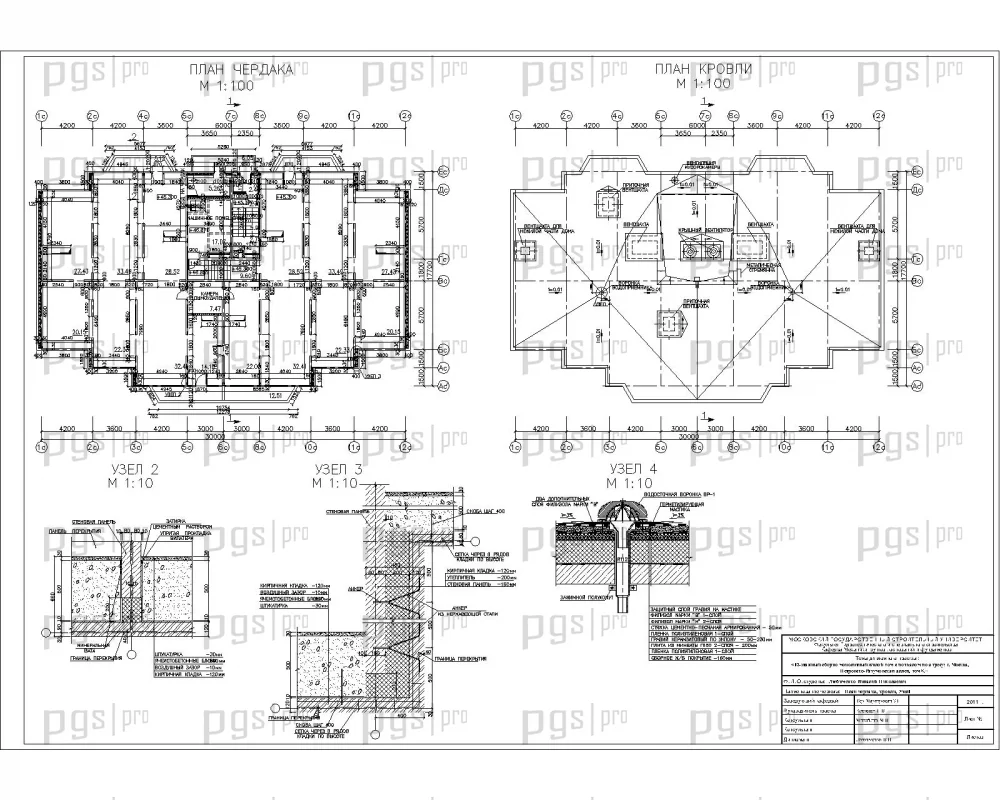

Кровля: плоская, утепленная, с устройством водоприемных воронок и внутренним водостоком. Крыша — плоская с внутренним водостоком, утепляется жесткими минераловатными плитами толщиной 200 мм. Вентиляционные вытяжные шахты выводятся на кровлю. Парапет на крыше выполняется из кирпича.

Окна и двери: окна — двойной стеклопакет в деревянной раме. Блоконы и подъемы — 1500×1350 мм, 1500×900 мм. Лестничные площадки и коридоры — 900×1500 мм. Жилые помещения — 1500×1500 мм, 1500×1800 мм, 1500×2100 мм. Материал дверей — дерево. Санитарные узлы — 2100×700 мм. Входные в квартиры, спальни, кухни, коридоры, на лестничных площадках — 2100×1000 мм. Входные в гостиные, лоджии и балконы, инженерные помещения — 2100×1300 мм, 2100×900 мм. Входные в здание со двора — 2100×1000 мм. Входные в здание с улицы — 2100×1000 мм.

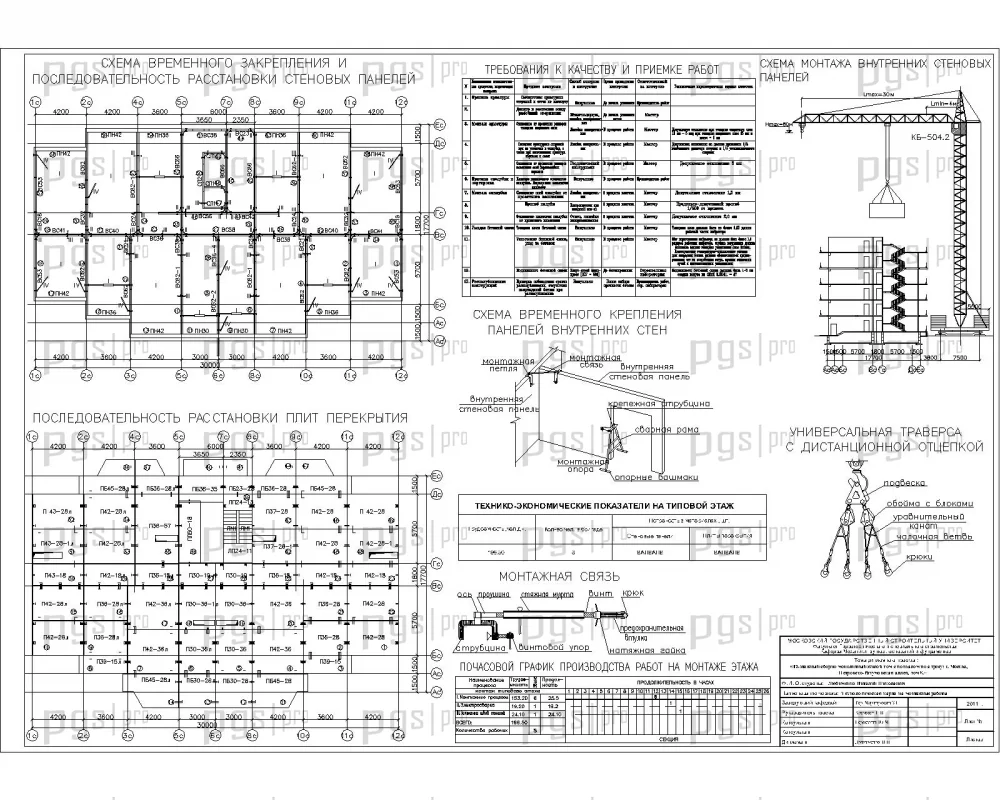

Технологическая карта на монтаж сборных железобетонных конструкций типового этажа включает объемы работ, способы производства, комплектацию машин и механизмов (автокран, бульдозер, самосвалы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж сборных элементов выполняется с применением автокрана грузоподъемностью 25 тонн с последующей сортировкой и вывозом строительного мусора.

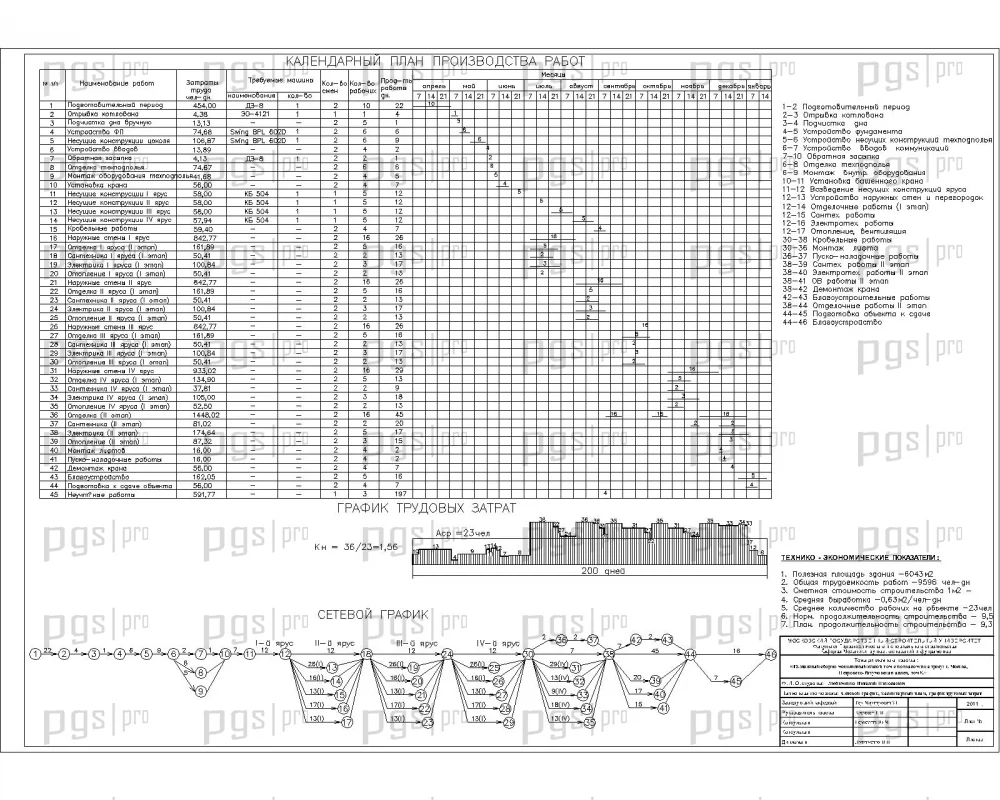

Сетевой график и календарный план составлены с учетом технологической последовательности работ при строительстве: устройство фундаментов, возведение стен и колонн, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяются для оптимизации критического пути строительства и сокращения общей продолжительности работ. График трудовых затрат позволяет рассчитать потребность в рабочей силе на каждом этапе строительства.

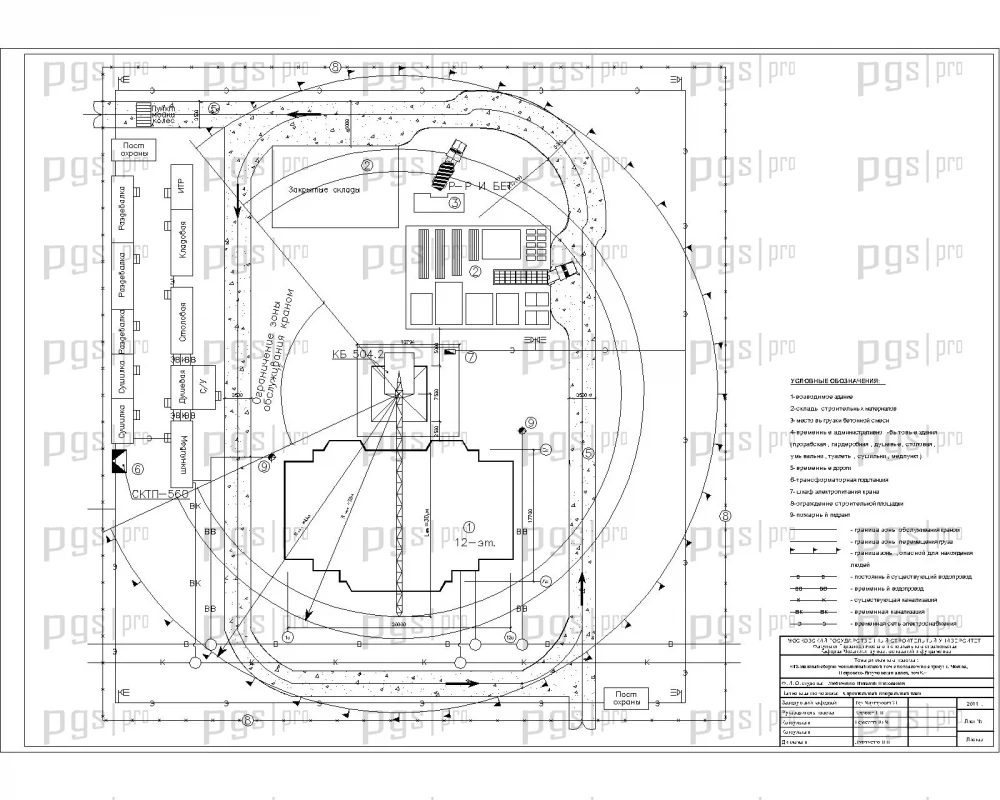

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели: проект содержит расчет сметной стоимости объекта, стоимости строительных работ, выработки на одного рабочего, строительного объема здания, сметной стоимости 1 м² общей площади, нормативной продолжительности строительства, коэффициента использования основных фондов и себестоимости 1 м² жилой площади.

Диплом №2023 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование сборно-монолитных жилых зданий — востребованное направление в современном строительстве.
• Сложный инженерный объект: 12-этажное здание с подвалом, сборно-монолитным каркасом и системой защиты от прогрессирующего обрушения.

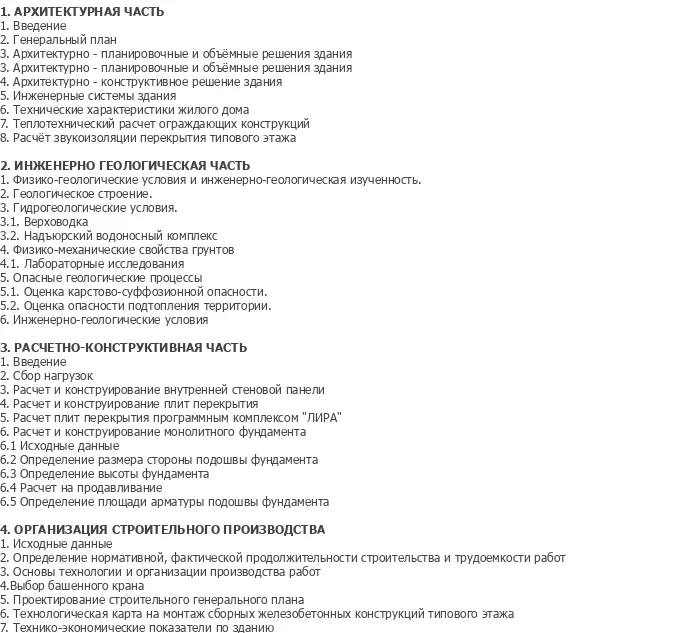

• Полная комплектация: 150 листов пояснительной записки и 14 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: фундаменты, стены, перекрытия, кровля — расчет и конструирование всех основных элементов с применением программного комплекса «ЛИРА».
• Практическая направленность: технологическая карта на монтаж сборных конструкций, сетевой график, календарный план, строительный генплан, технико-экономические показатели.
• Комбинированный расчет: ручной способ с использованием программного комплекса «ЛИРА» — соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2023 по доступной цене — 3 500 рублей.
