Дипломный проект №2025 «Многоэтажный комплексный жилой дом в г. Ухта» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий и представляет собой пятисекционный комплексный жилой дом, в котором четыре секции имеют 9 этажей, а одна секция — 16 этажей. Проект выполнен с учетом климатических условий Республики Коми и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект №2025 или скачать проект можно на pgsdiplom.pro.

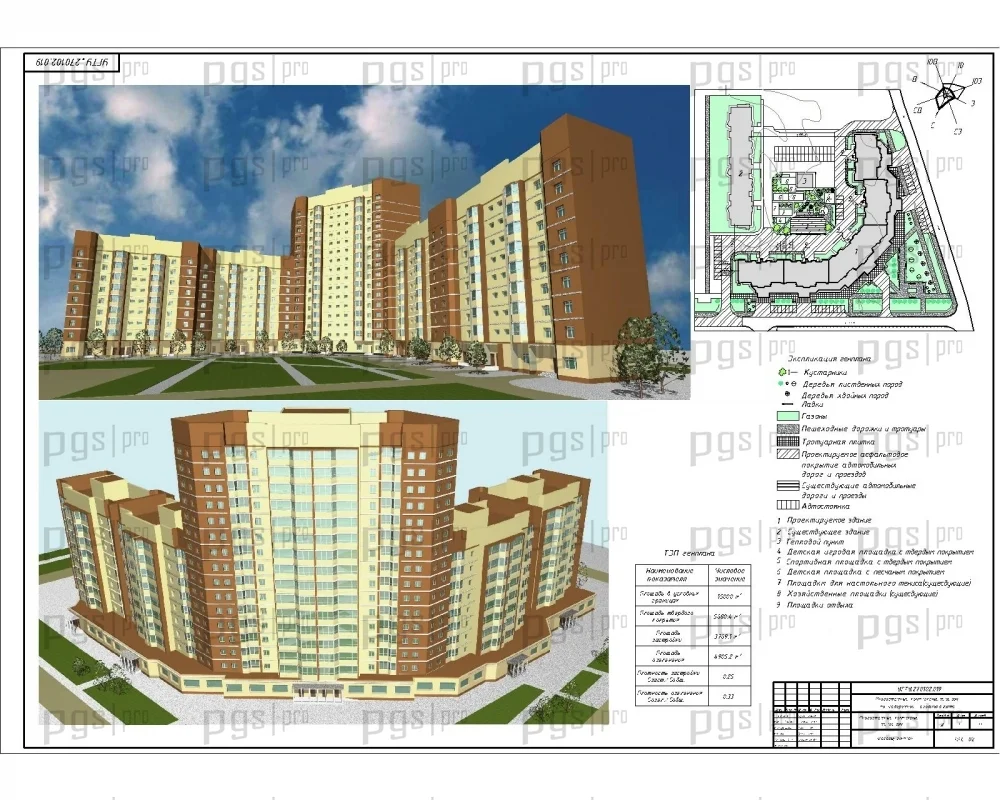

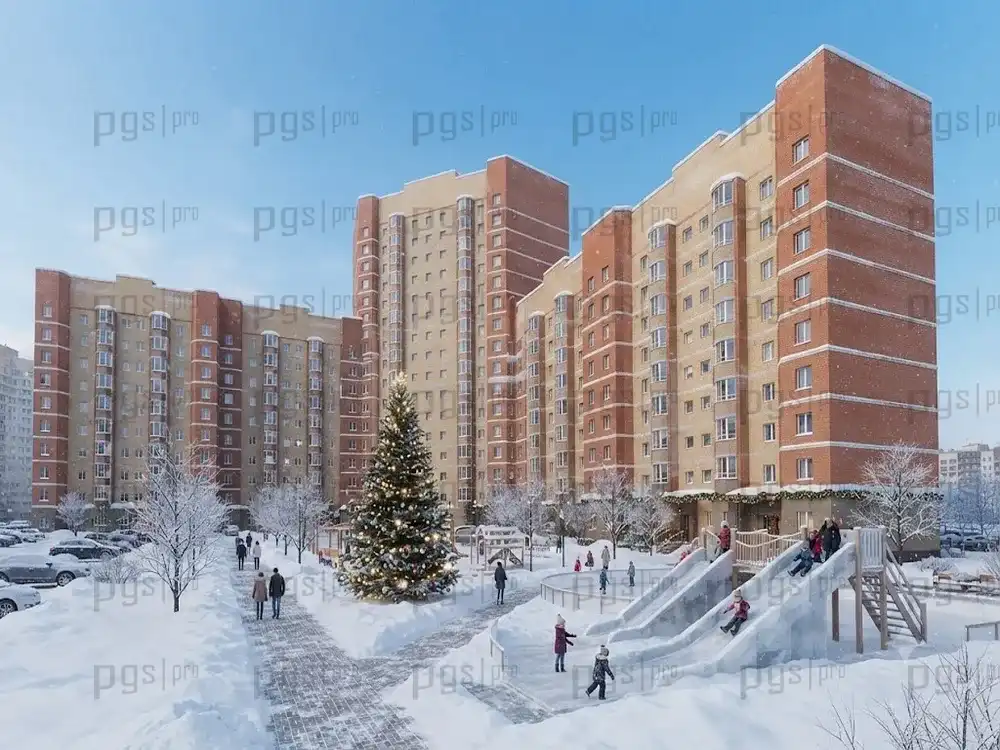

Проектируемый объект — многоэтажный комплексный жилой дом пятисекционной застройки в городе Ухта, Республика Коми. Данный шаблон проекта разработан с учетом современных требований к комфортности проживания, энергоэффективности и функциональности жилых зданий повышенной этажности в условиях северного климата. Особенность проекта — комбинированная этажность: четыре секции имеют 9 этажей, одна секция — 16 этажей, что создает выразительный силуэт здания и оптимизирует плотность застройки участка.

В доме предусмотрено 205 квартир различной площади: 64 однокомнатных, 64 двухкомнатных, 47 трехкомнатных и 30 пятикомнатных квартир. Общая полезная площадь здания составляет 6043 м², общая жилая площадь — 3193 м², строительный объем — 17350 м³. Коэффициент плотности застройки К1 = 53%, коэффициент экономичности К2 = 2,87, коэффициент компактности К3 = 0,68. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых комплексов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2025 предлагает оптимальное соотношение цены и качества.

Здание имеет подвал высотой 3 м и технический этаж высотой 2,1 м. На первом этаже расположены помещения, предназначенные для дальнейшей сдачи под офисные помещения, а также помещения бытового обслуживания и организации досуга жильцов. Проект выполнен с учетом требований по обеспечению устойчивости здания к прогрессирующему обрушению при аварийных воздействиях.

Функциональные связи в здании решены с учетом требований к комфортности проживания, санитарно-гигиенических норм и современных стандартов жилищного строительства. Планировочная структура базируется на четком разделении жилой, общественной и технической зон.

Первый этаж (общественно-офисная зона): помещения, предназначенные для сдачи под офисы, помещения бытового обслуживания, организации досуга жильцов, консьержки, электрощитовая или колясочная комната, мусоросборная камера. Вход в офисные помещения осуществляется через отдельные входы с наружного фасада. В жилой зоне первого этажа располагаются помещения консьержки, электрощитовая или колясочная комната, а также мусоросборная камера. Предусмотрена свободная планировка офисных помещений (перегородки не устраиваются). Перегородки отделываются только санузлы.

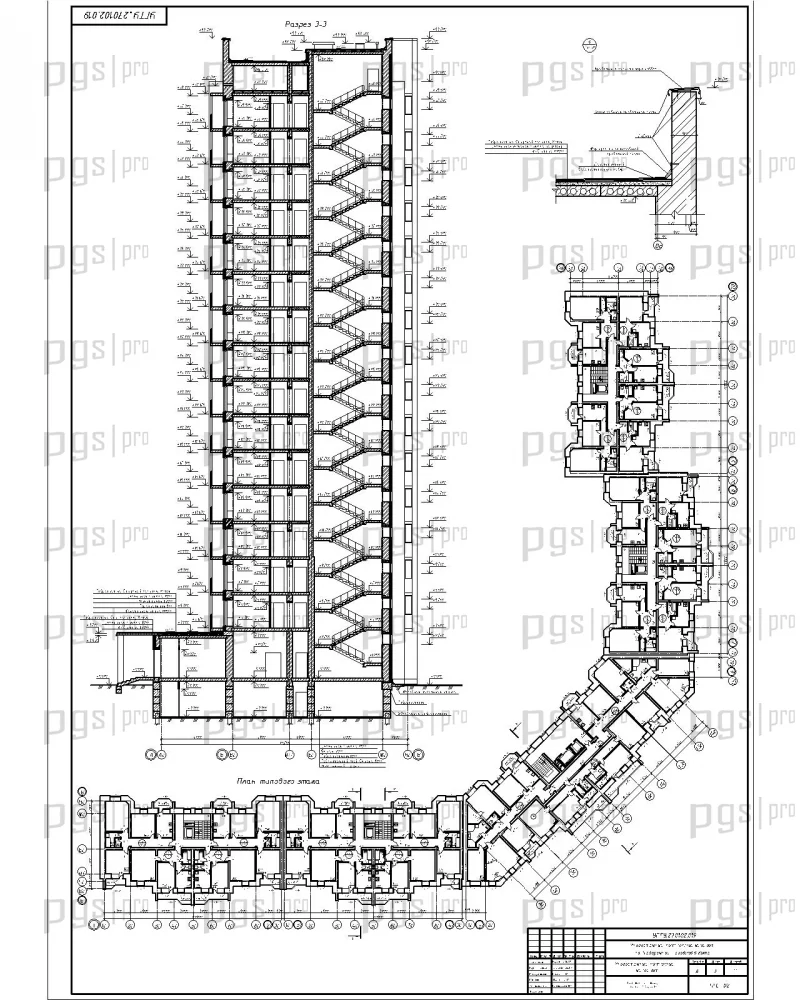

Типовой этаж 2–12 (жилая зона): по две двухкомнатных и трехкомнатных квартиры с жилой площадью 207,1 м² и общей площадью 356 м² на этаж. Всего на типовом этаже 4 квартиры. Квартиры имеют застекленные лоджии. В двухкомнатных квартирах предусмотрен по одному санузлу (раздельный — ванная, умывальник, унитаз), в трехкомнатных — по два санузла (совмещенный и раздельный). Доступ во все квартиры и кухню осуществляется через коридор. Дополнительно предусматривается вход в кухонное помещение через гостиную комнату.

Подвал (техническая зона): техническое подполье высотой 3 м с общей площадью 378 м², где размещены инженерные коммуникации здания. Вход в подвал предусмотрен по внутренней лестничной клетке.

Технический этаж: высотой 2,1 м, где размещаются инженерные коммуникации здания.

Лестнично-лифтовой узел: незадымляемая лестничная клетка типа Н1 с входом из воздушной зоны. Три лифта: грузопассажирский грузоподъемностью 630 кг с одиночной кабиной и пассажирский грузоподъемностью 400 кг. Скорость движения лифтов — 1 м/с. Лифтовой холл и мусоропровод. Крыша лифтового холла выполняется высотой 2,1 м. При этом тротуар имеет двойной тамбур, вестибюль и лифтовой холл. При необходимости предусмотрено помещение вахтера с санузлом, предусмотрена электрощитовая (колясоная). В здании мусора на каждом этаже предусмотрено помещение, в котором расположен ствол мусоропровода и поэтажно — клапаны мусороудаления.

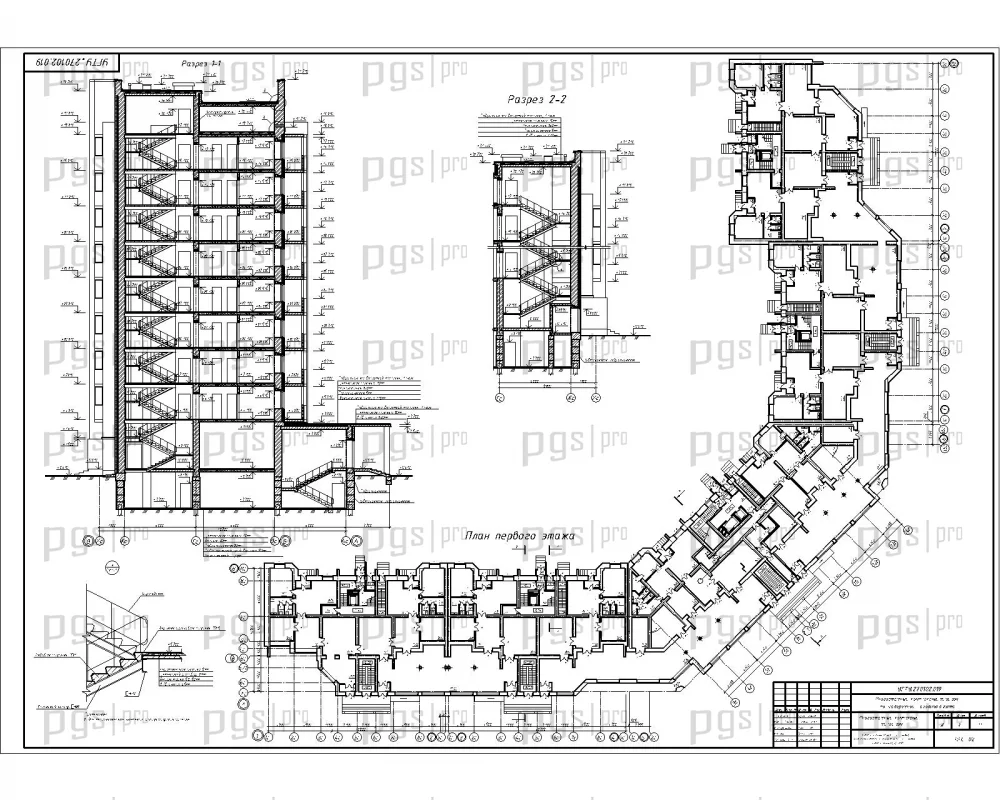

Конструктивная система: в проекте применена стеновая бескаркасная система с несущими внутренними поперечными и продольными стенами. Шаг поперечных стен — 3,0 м, 3,60 м, 4,20 м. Высота надземных этажей: первого — 3,3 м, типового — 3,0 м от пола до потолка. Пространственная жесткость и устойчивость здания обеспечивается совместной работой внутренних несущих стен и дисков перекрытий. Конструктивная система обеспечивает прочность и устойчивость в случае локального разрушения несущих конструкций.

Устойчивость к прогрессирующему обрушению обеспечивается следующими средствами:

• рациональным конструктивно-планировочным решением здания с учетом возможности возникновения аварийной ситуации;
• конструктивными мерами, способствующими развитию в сборных элементах и их соединениях пластических деформаций при предельных нагрузках;
• рациональным решением системы конструктивных связей, отдельных узлов и элементов соединений и стыков панелей;
• в здании проекте несущие конструкции запроектированы с учетом обеспечения устойчивости крупнопанельного здания к прогрессирующему (цепному) обрушению в случае локального разрушения отдельных конструкций при аварийных воздействиях (взрыв бытового газа или других взрывоопасных веществ, пожар и т. д.).

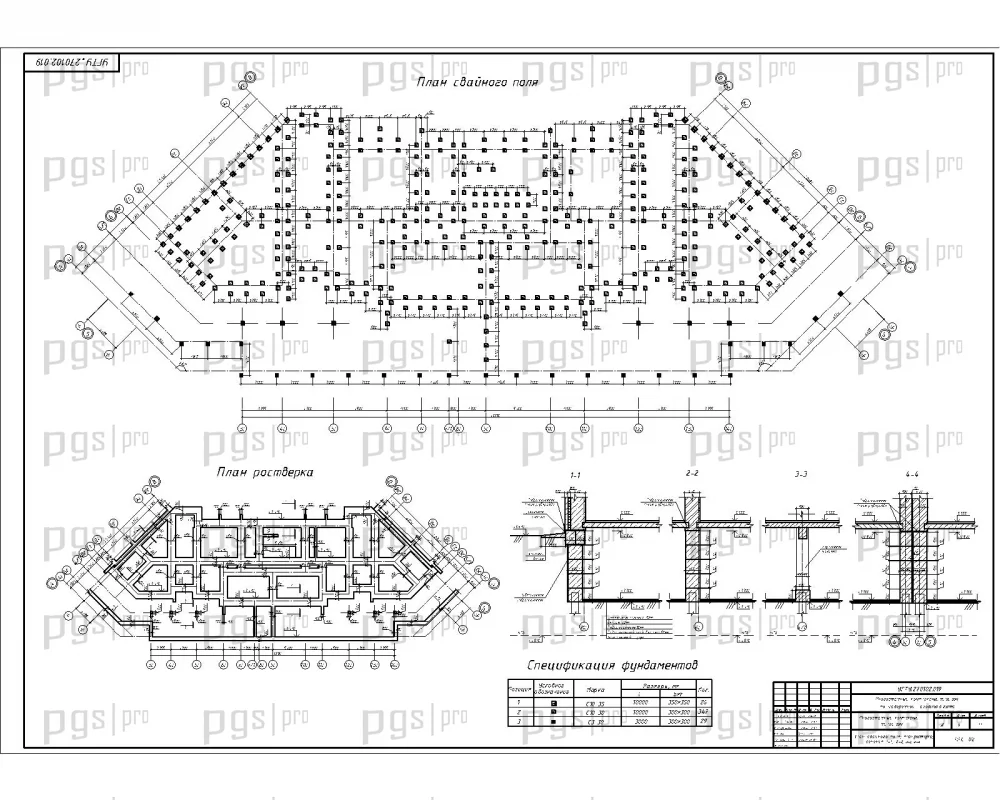

Фундаменты: свайный фундамент с монолитным ростверком. Сваи сборные длиной 3, 8 и 10 метров. Гидроизоляция подвала и подземных частей: рулонная из оснований фундаментов проклеивается рубероидом. Горизонтальная гидроизоляция — 2 слоя рубероида на битумной мастике. Вертикальная гидроизоляция подземных частей — обмазка горячим битумом за 2 раза. Уровень грунтовых вод в пределах площадки дома залегает ниже отметки низа фундамента.

Наружные стены: трехслойные кирпичные стены толщиной 860 мм. Наружный слой из лицевого кирпича марки «75» (ГОСТ 7484-78) толщиной 120 мм на цементно-песчаном растворе марки «50» с расшивкой швов. Внутренний слой из ячеистобетонных блоков (ТУ 5741-002-077828469-97) высотой 298 мм. Кладка ячеистобетонных блоков выполняется на клею. Кладка блоков должна производиться с перевязкой по высоте и со смещением блоков по отношению к нижнему ряду на величину не менее 10 см.

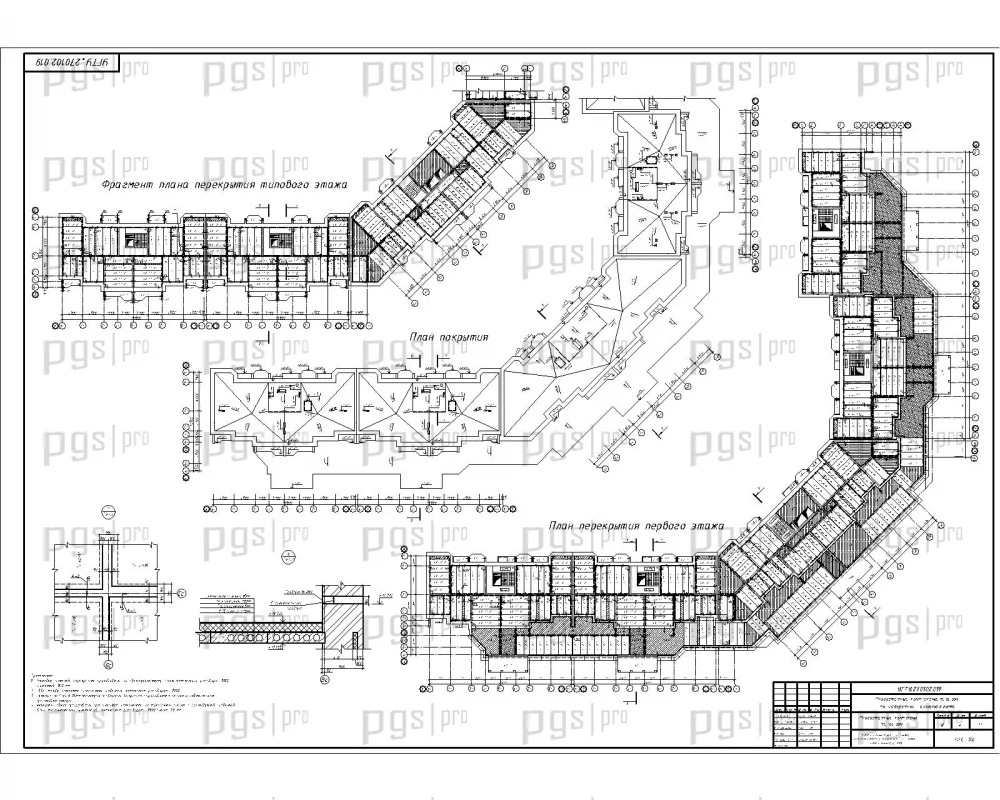

Перекрытия: сборные многопустотные плиты. Толщина стеновых панелей — 160 мм, плит перекрытий и покрытия — 160 мм. В качестве межэтажной звукоизоляции рекомендуется применять плиты ДВП.

Кровля: плоская рулонная с внутренним водостоком. Крыша утепляется жесткими минераловатными плитами толщиной 200 мм, по которым производится засыпка керамзитовым гравием плотностью 500 кг/м³, толщиной 50–230 мм. Вентиляционные вытяжные шахты выводятся на кровлю. Парапет на крыше выполняется из кирпича.

Окна и двери: окна — двойной стеклопакет в деревянной раме. Блоконы и подъемы — 1500×1350 мм, 1500×900 мм. Лестничные площадки и коридоры — 900×1500 мм. Жилые помещения — 1500×1500 мм, 1500×1800 мм, 1500×2100 мм. Материал дверей — дерево. Санитарные узлы — 2100×700 мм. Входные в квартиры, спальни, кухни, коридоры, на лестничных площадках — 2100×1000 мм. Входные в гостиные, лоджии и балконы, инженерные помещения — 2100×1300 мм, 2100×900 мм. Входные в здание со двора — 2100×1000 мм. Входные в здание с улицы — 2100×1000 мм.

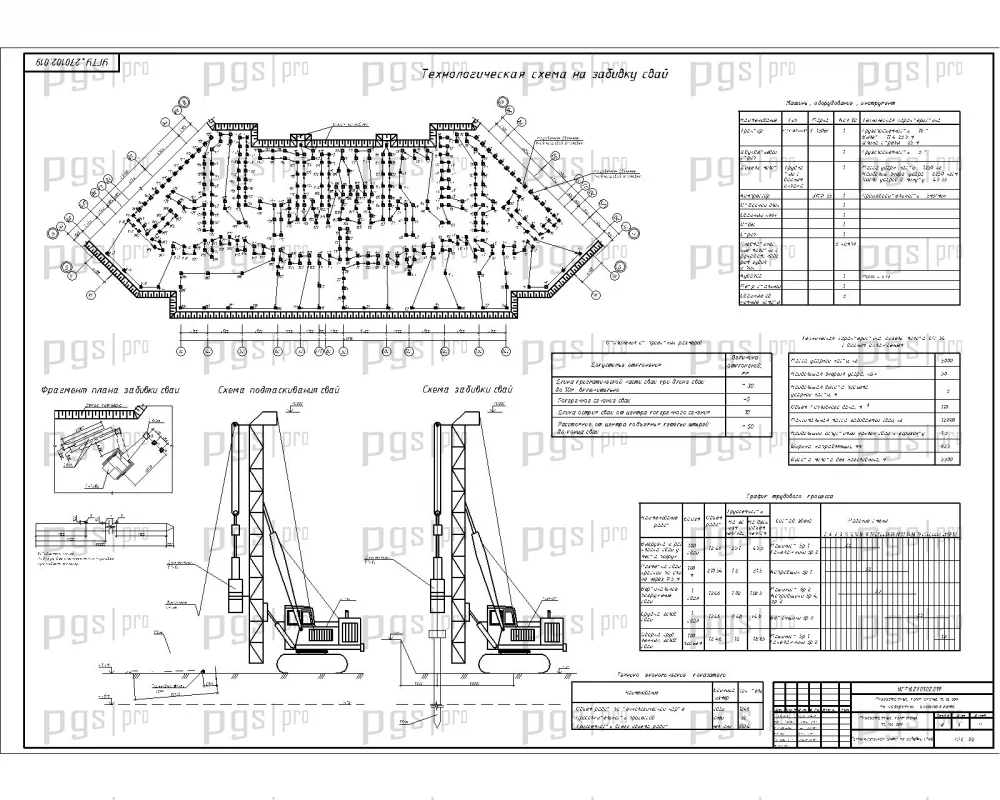

Технологическая карта на забивку свай включает объемы работ, способы производства, комплектацию машин и механизмов (сваебойная установка, автокран, бульдозер, самосвалы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Забивка свай выполняется с применением сваебойной установки с последующей сортировкой и вывозом строительного мусора.

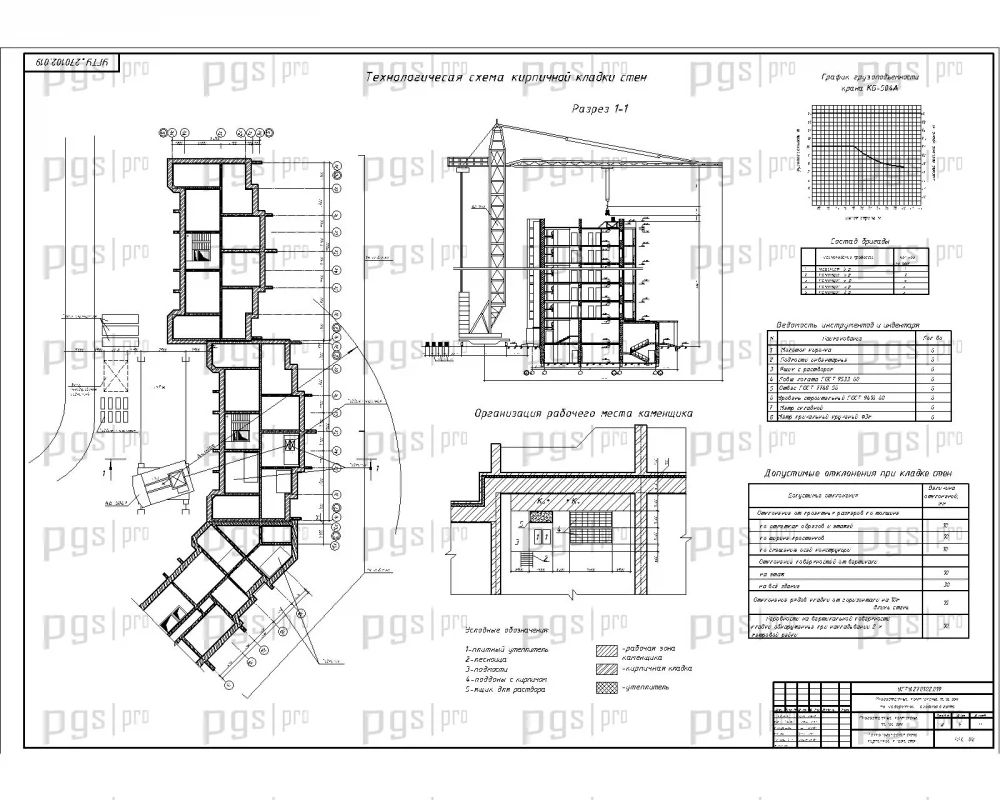

Технологическая карта на кирпичную кладку стен содержит технологию возведения трехслойных кирпичных стен, порядок укладки лицевого кирпича и ячеистобетонных блоков, армирование кладки, мероприятия по контролю качества и технике безопасности.

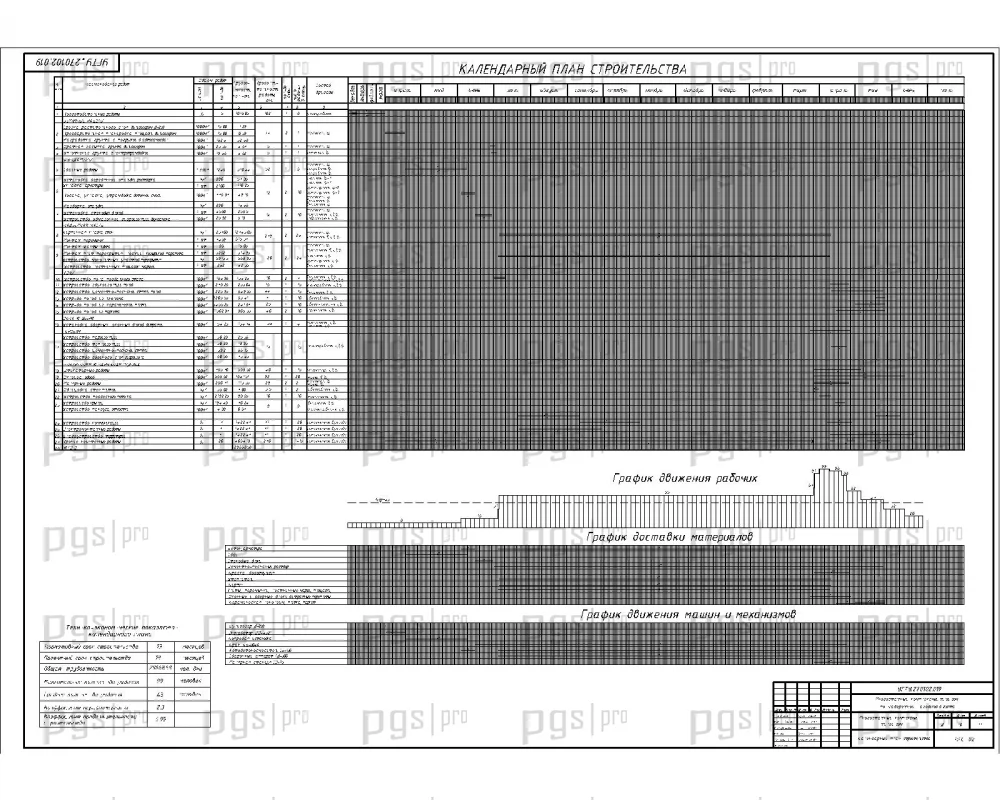

Календарный план строительства составлен с учетом технологической последовательности работ: устройство фундаментов, возведение стен, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

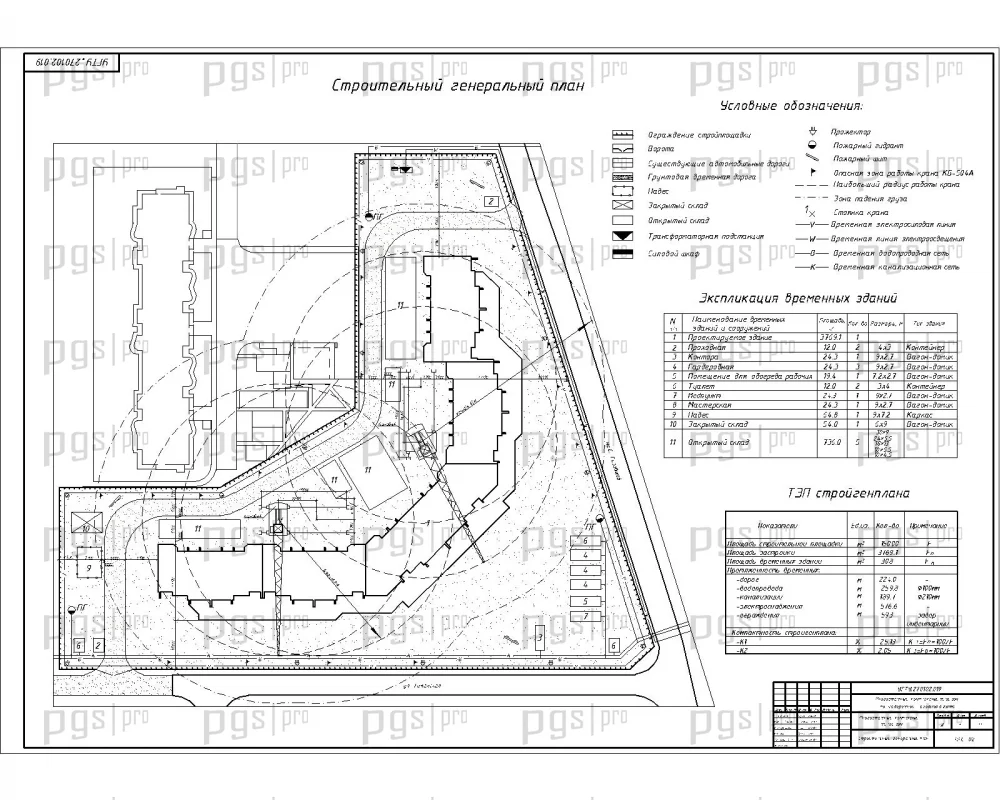

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

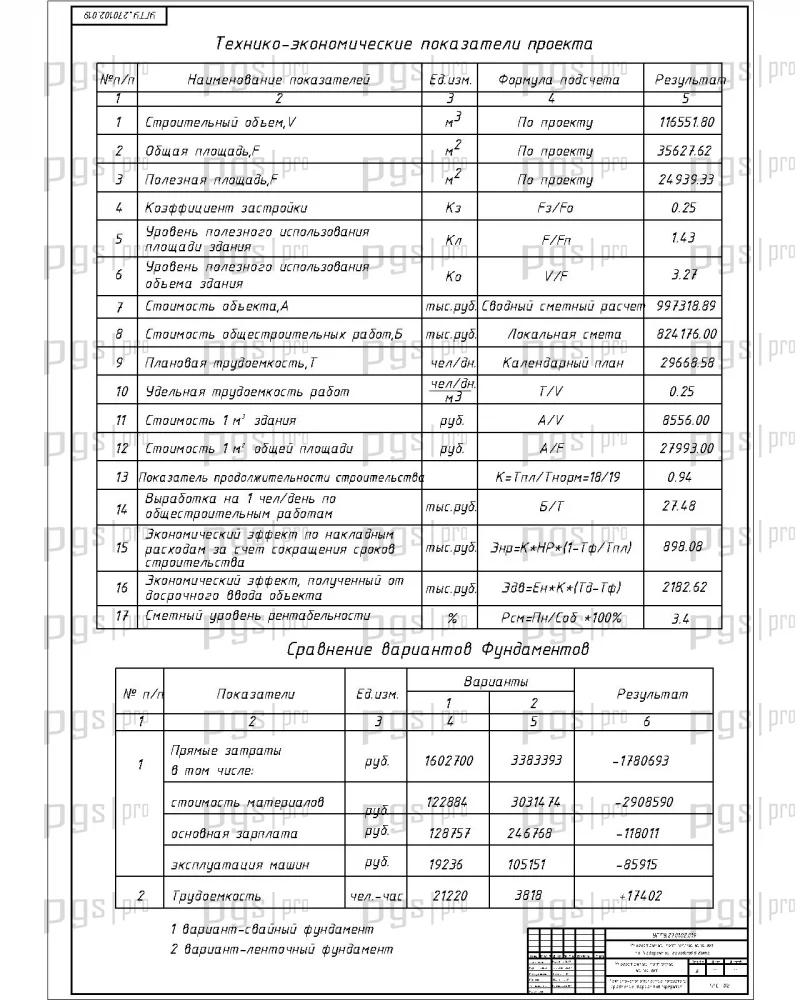

Технико-экономические показатели: проект содержит расчет сметной стоимости объекта, стоимости строительных работ, выработки на одного рабочего, строительного объема здания, сметной стоимости 1 м² общей площади, нормативной продолжительности строительства, коэффициента использования основных фондов и себестоимости 1 м² жилой площади. Предусмотрено сравнение вариантов перекрытия.

Диплом №2025 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование комплексных многоэтажных жилых домов — востребованное направление в современном градостроительстве.
• Сложный инженерный объект: пятисекционный дом с комбинированной этажностью (9 и 16 этажей), свайным фундаментом и системой защиты от прогрессирующего обрушения.

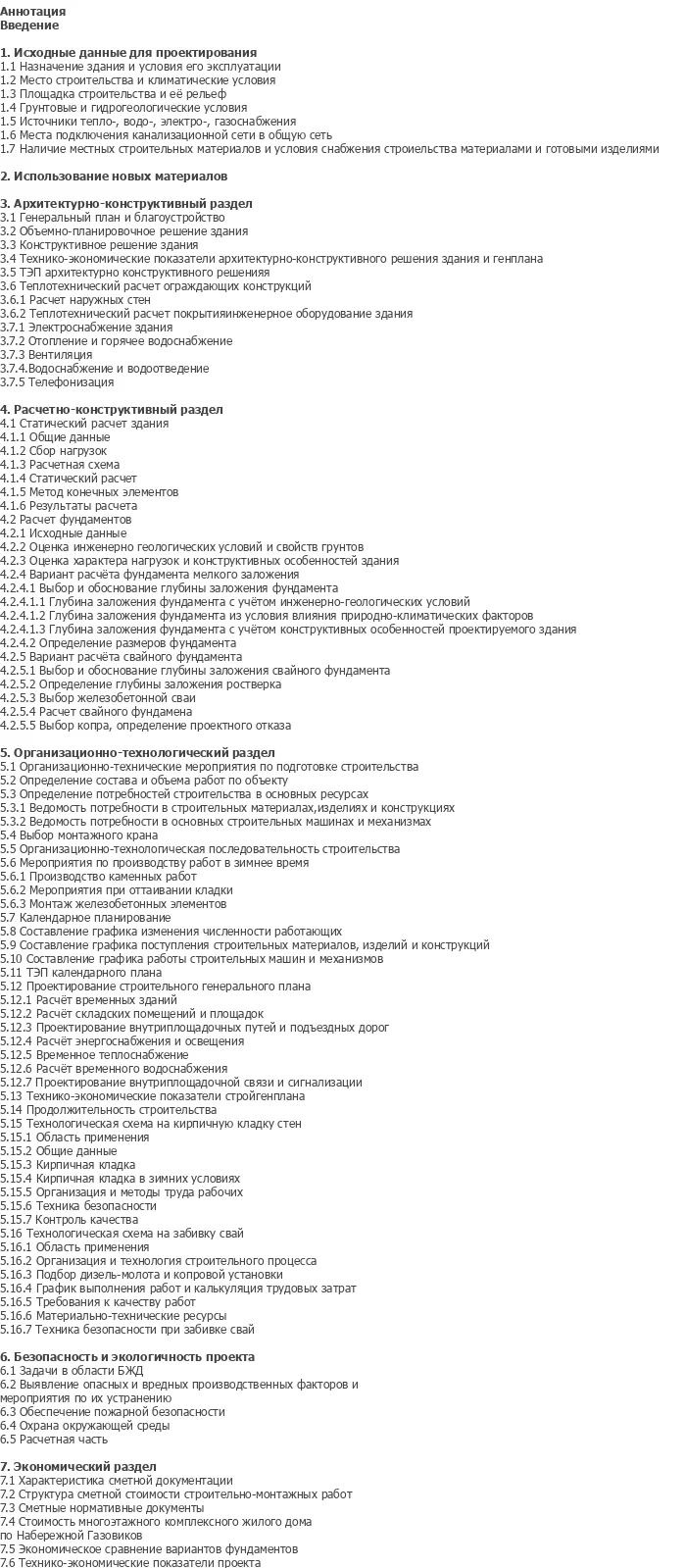

• Полная комплектация: 158 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.

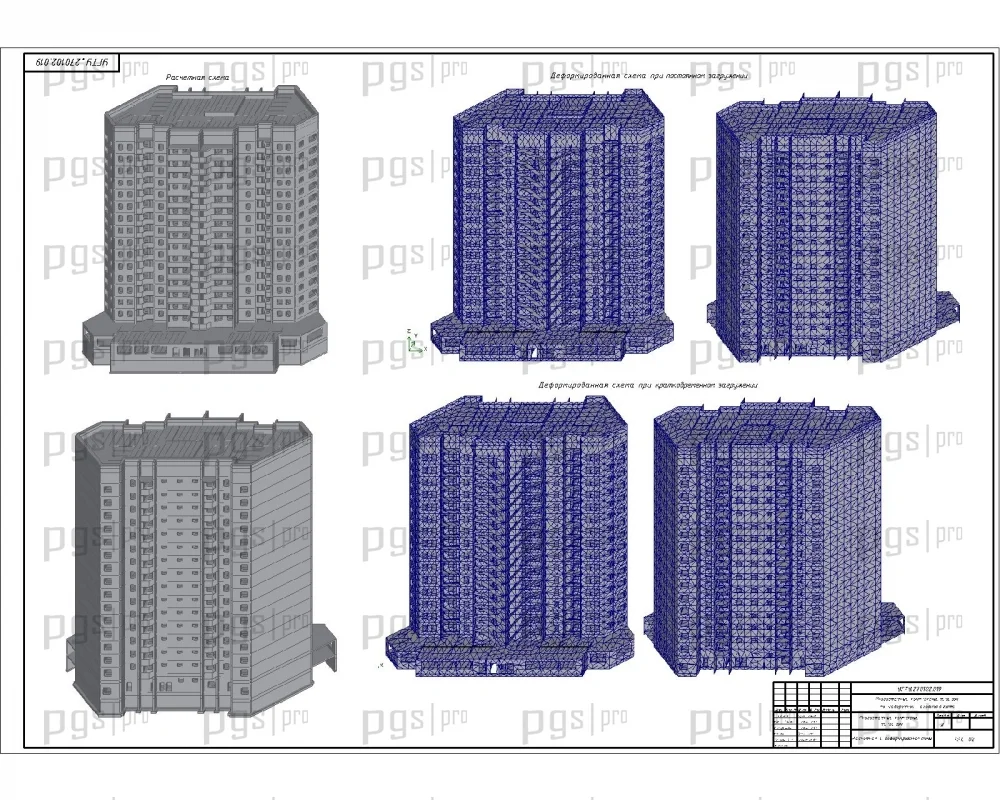

• Разнообразие конструкций: фундаменты, стены, перекрытия, кровля — расчет и конструирование всех основных элементов с применением программных комплексов «Мономах», «GEA», «ATLWIN», «Фундамент 10.1» и «CalcPile».
• Практическая направленность: технологические карты на забивку свай и кирпичную кладку стен, календарный план, строительный генплан, технико-экономические показатели, сравнение вариантов перекрытия.
• Компьютерный расчет: использование современных программных комплексов — соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2025 по доступной цене — 5 000 рублей.
