Дипломный проект №2026 «9-и этажный жилой дом с подземным гаражом в г. Сыктывкар» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Проект включает полный комплект графической части в формате AutoCAD и развернутую пояснительную записку в MS Word. Все расчеты выполнены ручным методом, что соответствует требованиям вузовской подготовки. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Проектируемый объект — девятиэтажный многоквартирный жилой дом с подземным гаражом в городе Сыктывкар, Республика Коми. Данный ПГС дипломный проект разработан для строительства жилого здания повышенной этажности с встроенной подземной автостоянкой на 66 автомобилей. Дом трехсекционный, предусмотрен чердак, в техническом этаже расположена подземная автостоянка с габаритными размерами 57,6 × 40,0 метров. Высота этажа составляет 3 м, высота подземного гаража — 3,02 м. В доме предусмотрено 90 квартир, из них 18 однокомнатных (S=32,96 м², S=50,80 м², S=50,8 м²), 54 двухкомнатных (S=50,8 м², S=70,18 м², S=70,18 м²) и 18 трехкомнатных (S=70,18 м²). На высоте 2,075 м размещен технический этаж. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых зданий с подземными сооружениями. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2026 предлагает оптимальное соотношение цены и качества.

Функциональная планировка здания выполнена с учетом требований к жилым домам повышенной этажности и норм инсоляции жилых помещений. Здание имеет девять жилых этажей с типовой планировкой квартир. Для входа в каждую из трех секций здания имеется по отдельному входу с двойным тамбуром для теплосбережения. Для въезда в подземный гараж предусмотрен пандус с уклоном 13% длиной 21 м.

• Этажность: 9 этажей + технический этаж + чердак
• Секционность: 3 секции
• Количество квартир: 90 (18 однокомнатных, 54 двухкомнатных, 18 трехкомнатных)
• Подземная автостоянка: на 66 автомобилей, размеры 57,6 × 40,0 м
• Высота этажа: 3 м
• Высота подземного гаража: 3,02 м
• Входы: отдельные с двойным тамбуром для каждой секции

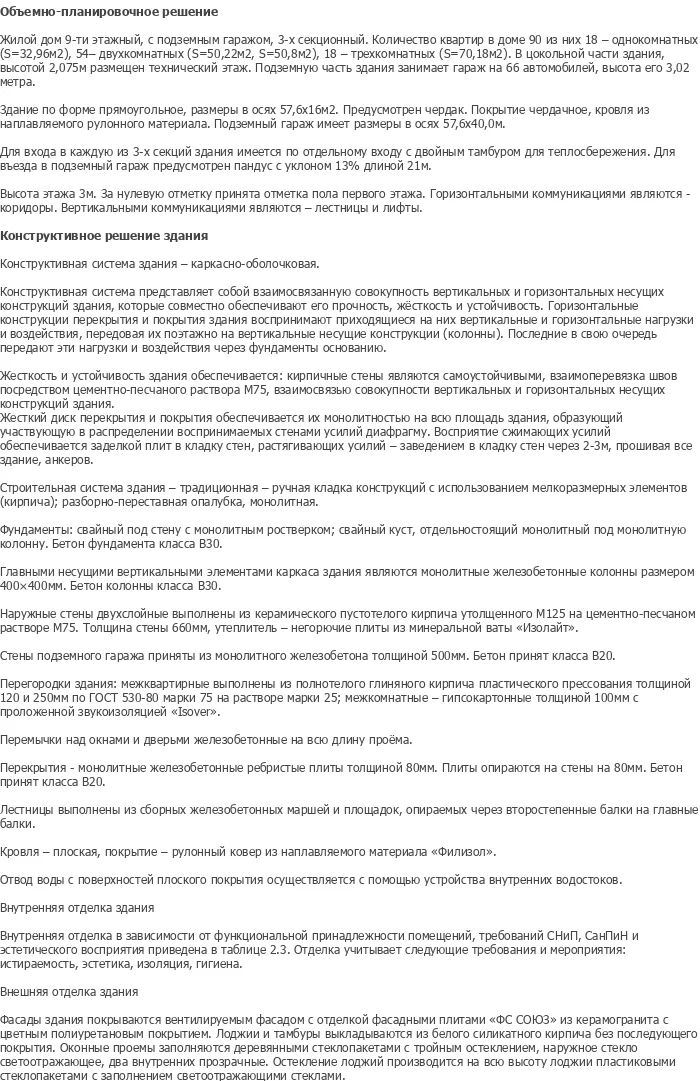

Здание по форме прямоугольное, размеры в осях 57,6 × 16 м. Предусмотрен чердак. Покрытие чердачное, кровля из наплавляемого рулонного материала. Вертикальными коммуникациями являются лестницы и лифты. Горизонтальными коммуникациями являются коридоры.

Конструктивная система здания — каркасно-оболочковая. Конструктивная система представляет собой взаимосвязанную совокупность вертикальных и горизонтальных несущих конструкций здания, которые совместно обеспечивают его прочность, жесткость и устойчивость. Горизонтальные конструкции перекрытия и покрытия здания воспринимают приходящиеся на них вертикальные и горизонтальные нагрузки и воздействия, передавая их поэтажно на вертикальные несущие конструкции (колонны). Последние в свою очередь передают эти нагрузки и воздействия через фундаменты основанию. Жесткость и устойчивость здания обеспечивается: кирпичные стены являются самостойными, взаимоперевязка швов посредством цементно-песчаного раствора М75, взаимосвязью совокупности вертикальных и горизонтальных несущих конструкций здания. Жесткость диск перекрытия и покрытия обеспечивается их монолитностью на всю площадь здания, образующий участвующую в распределении воспринимаемых стенами усилий диафрагму. Восприятие сжимающих усилий обеспечивается заделкой плит в кладку стен, растягивающих усилий — заведением в кладку стен через 2-3 м, прошивая все здание, анкеров.

• Фундаменты: свайный под стену с монолитным ростверком; свайный куст, отдельностоящий монолитный под монолитную колонну. Бетон фундамента класса В30
• Главные несущие вертикальные элементы: монолитные железобетонные колонны размером 400×400 мм, бетон колонны класса В30
• Наружные стены: керамический пустотелый кирпич утолщенного М125 на цементно-песчаном растворе М75, толщина стены 660 мм, утеплитель — негорючие плиты из минеральной ваты «Изолайт»
• Стены подземного гаража: монолитный железобетон толщиной 500 мм, бетон класса В20
• Перегородки: межквартирные из полнотелого глиняного кирпича пластического прессования толщиной 120 мм, межкомнатные — гипсокартонные толщиной 100 мм с проложенной звукоизоляцией «Isover»
• Перекрытия: монолитные железобетонные ребристые плиты толщиной 80 мм, бетон класса В20
• Лестницы: сборные железобетонные марши и площадки, опираемые через второстепенные балки на главные балки
• Кровля: плоская, покрытие — рулонный ковер из наплавляемого материала «Филизол»

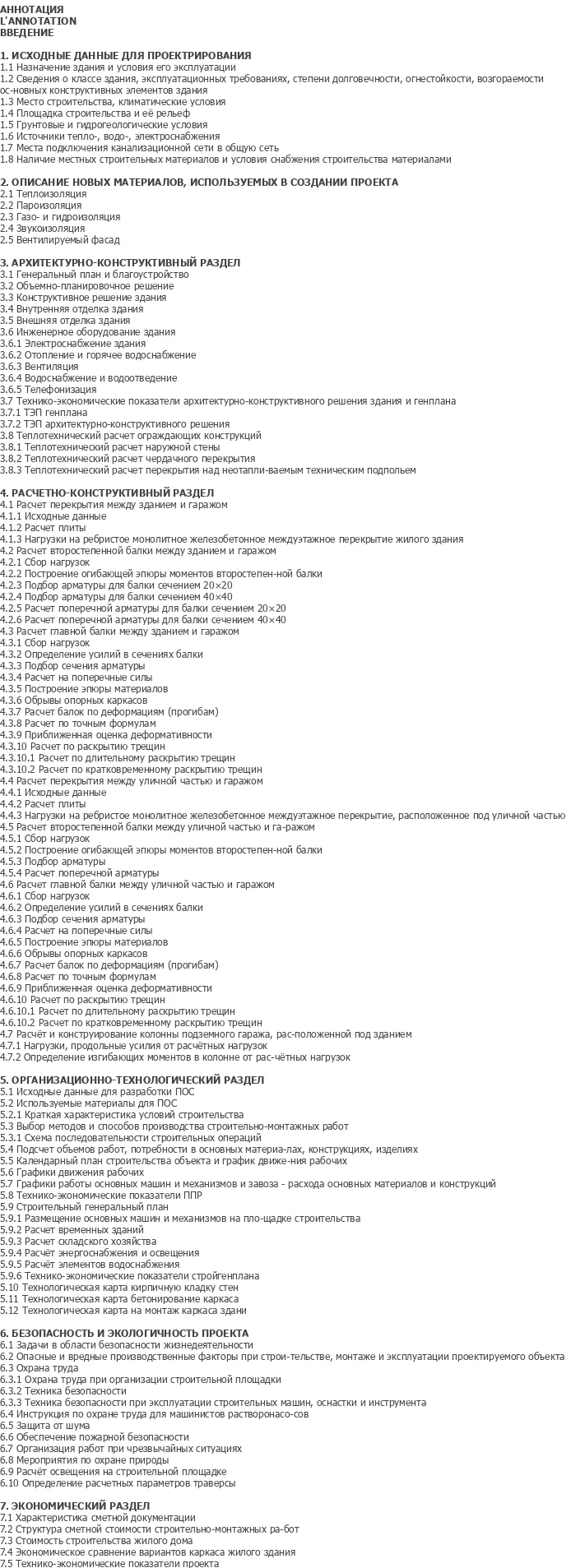

Технологическая часть дипломного проекта включает технологические карты на бетонирование и монтаж каркаса, а также на кирпичную кладку. Календарный график строительства составлен с учетом технологической последовательности возведения девятиэтажного жилого дома с подземным гаражом. Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог и площадок для монтажа башенного крана. В составе проекта предусмотрены технико-экономические показатели и сравнение вариантов каркаса, позволяющие оценить эффективность различных инженерных решений. Графическая часть включает фасады, генплан с экспликацией и ТЭП, план типового этажа, план подземной автостоянки, разрез, узлы, монолитное ребристое перекрытие, колонну, технологические схемы на бетонирование каркаса, монтаж каркаса и кирпичную кладку, календарный график, график движения машин и механизмов, график поставки материалов и конструкций, строительный генплан, ТЭП проекта и сравнение вариантов каркаса.

• Технологическая карта на бетонирование каркаса
• Технологическая карта на монтаж каркаса
• Технологическая карта на кирпичную кладку
• Календарный график строительства
• График движения машин и механизмов
• График поставки материалов и конструкций
• Строительный генеральный план

Диплом №2026 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложный инженерный объект: девятиэтажный жилой дом с подземной автостоянкой на 66 автомобилей и трехсекционной планировкой.
• Комплексный расчет: проект включает расчет перекрытий, балок, колонн и фундаментов ручным методом.
• Полная комплектация: 12 листов графики AutoCAD и 208 листов пояснительной записки — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайные фундаменты с ростверком, кирпичные стены с утеплением, монолитные ребристые перекрытия, плоская рулонная кровля.
• Практическая направленность: технологические карты на бетонирование, монтаж и кладку, календарный график, графики движения машин и поставки материалов, строительный генплан, сравнение вариантов каркаса, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2026 по доступной цене — 3 400 рублей.
