Дипломный проект №2028 «Жилой дом с монолитным каркасом в г. Омск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Проект включает полный комплект графической части в формате AutoCAD и развернутую пояснительную записку в MS Word и MS Excel. Расчет конструкций выполнен в программном комплексе ЛИРА 9.0. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

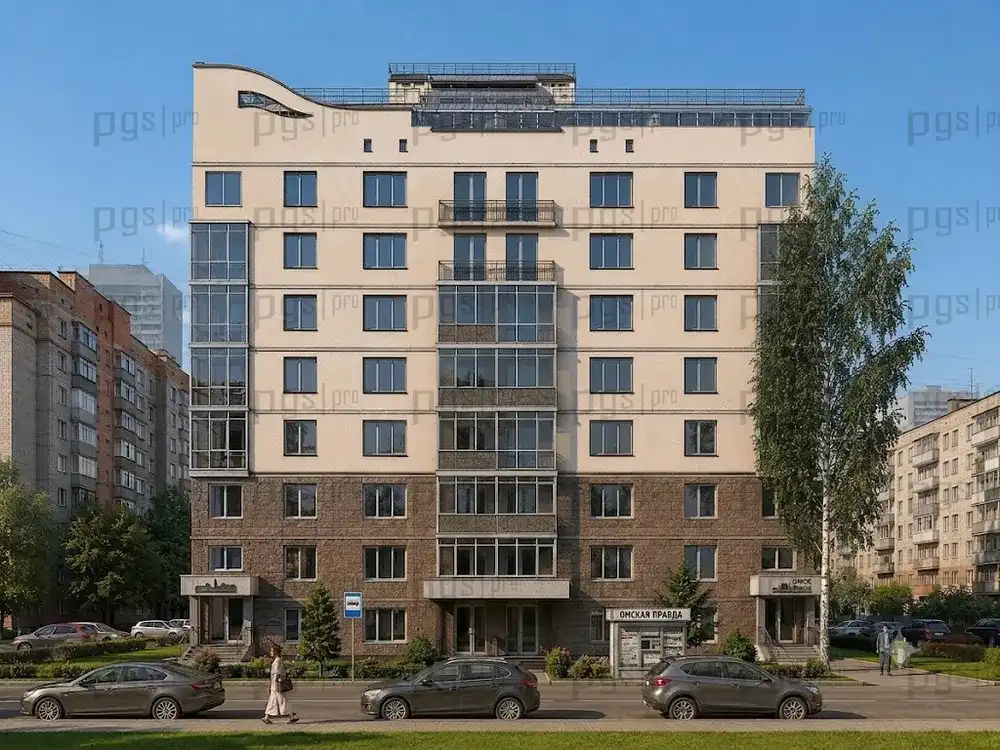

Проектируемый объект — девятиэтажный многоквартирный жилой дом с монолитным железобетонным каркасом в городе Омск. Данный ПГС дипломный проект разработан для строительства жилого здания повышенной этажности с встроенными офисными помещениями на нижних этажах. Дом стоит последним в застройке по улице Трансибирская. В плане крупный, все квартиры получили нормативную инсоляцию. Дом запроектирован в шумозащитном планировочном исполнении. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию монолитных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2028 предлагает оптимальное соотношение цены и качества. Особенностью проекта является расчет в программном комплексе ЛИРА 9.0 и детальное конструирование фундаментов, плит перекрытия и арматурных каркасов.

Функциональная планировка здания выполнена с учетом требований к жилым домам повышенной этажности и норм инсоляции жилых помещений. В цокольном и частично первом этажах дома запроектированы площади под различные офисы. Этажи со второго по девятый предусматриваются жилыми, по четыре квартиры на этаже. В сторону магистрали у всех квартир выходят по одной или две комнаты с глухим окном, тогда как открывающиеся окна этих комнат выходят в противоположную от магистрали сторону. Конструктивная и планировочная схема здания позволяют менять номенклатуру квартир в зависимости от конъюнктуры рынка жилья. Дом оборудован мусоропроводом, лифтом в каждой секции.

• Этажность: 9 этажей (1-2 этажа — офисы, 3-9 этажи — жилые)
• Квартир на этаже: 4
• Офисные помещения: цокольный и частично первый этажи
• Инженерное оборудование: мусоропровод, лифт в каждой секции
• Планировка: шумозащитная, с возможностью изменения номенклатуры квартир

Жилой дом запроектирован в монолитном исполнении. Фундаменты — сваи, монолитные ростверки. Несущий каркас — монолитный. Перекрытия — монолитные. Покрытие — монолитное. Кровля — металлочерепица. Наружные стены цокольного этажа многослойные: внутренний слой — монолитный железобетон толщиной 160 мм или керамзитобетонные блоки толщиной 190 мм (ГОСТ 6133-90); утеплитель — минераловатные плиты ROCKWOOL Кавити Баттс толщиной 140 мм (ТУ 5762-009-45757203-00); наружный слой — камень бетонный облицовочный толщиной 120 мм на ц/п растворе. Наружные стены выше отметки 0.000 многослойные: керамзитобетонные блоки толщиной 190 мм (ГОСТ 6133-90); утеплитель — минераловатные плиты ROCKWOOL Кавити Баттс толщиной 140 мм (ТУ 5762-009-45757203-00); кирпич лицевой марки К-75/1/25 ГОСТ 4784-78 на ц/п растворе М50. Монолитный железобетон толщиной 160 мм; утеплитель — минераловатные плиты ROCKWOOL Кавити Баттс толщиной 140 мм (ТУ 5762-009-45757203-00); кирпич лицевой марки К-75/1/25 ГОСТ 4784-78 на ц/п растворе М50. Заполнение оконных проемов и витражи лоджий запроектированы из металлопластиковых систем с тройным остеклением.

• Фундаменты: сваи, монолитные ростверки
• Несущий каркас: монолитный железобетон
• Перекрытия: монолитные
• Покрытие: монолитное
• Кровля: металлочерепица
• Наружные стены: многослойные с утеплением ROCKWOOL Кавити Баттс
• Окна: металлопластиковые системы с тройным остеклением

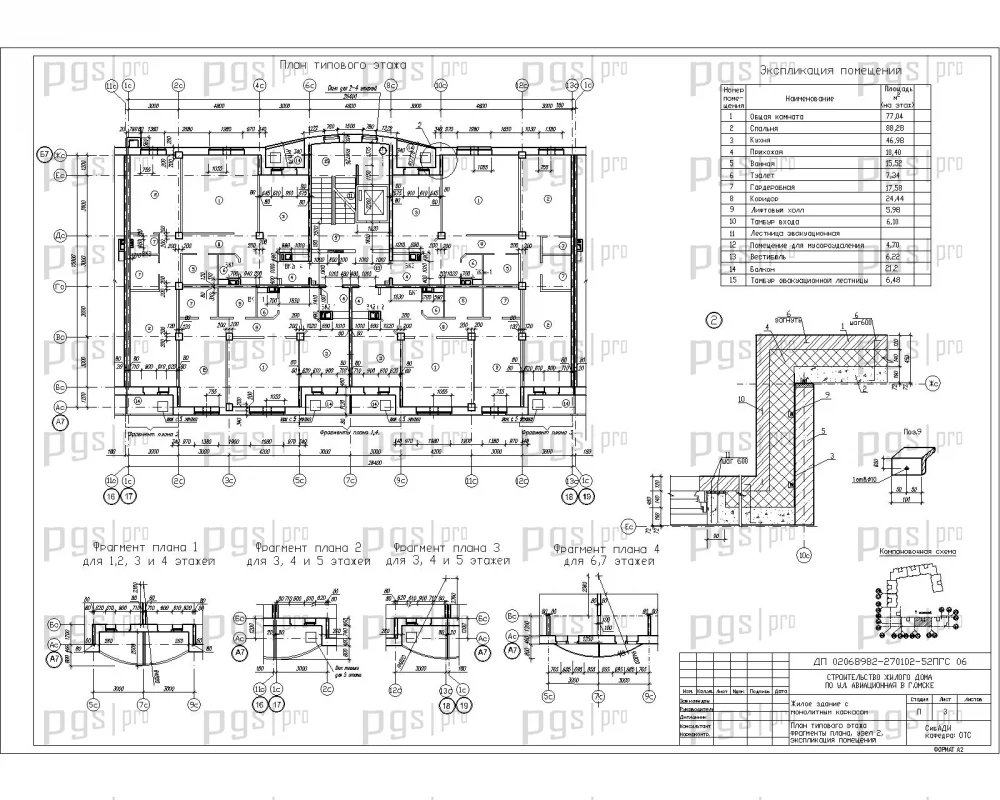

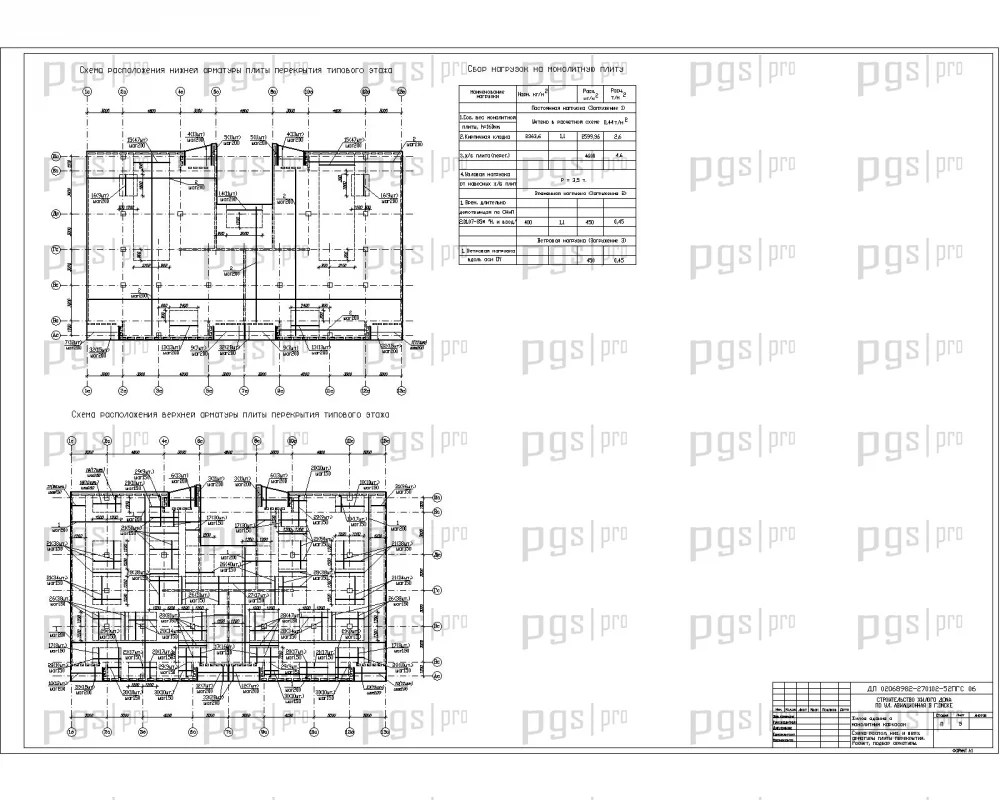

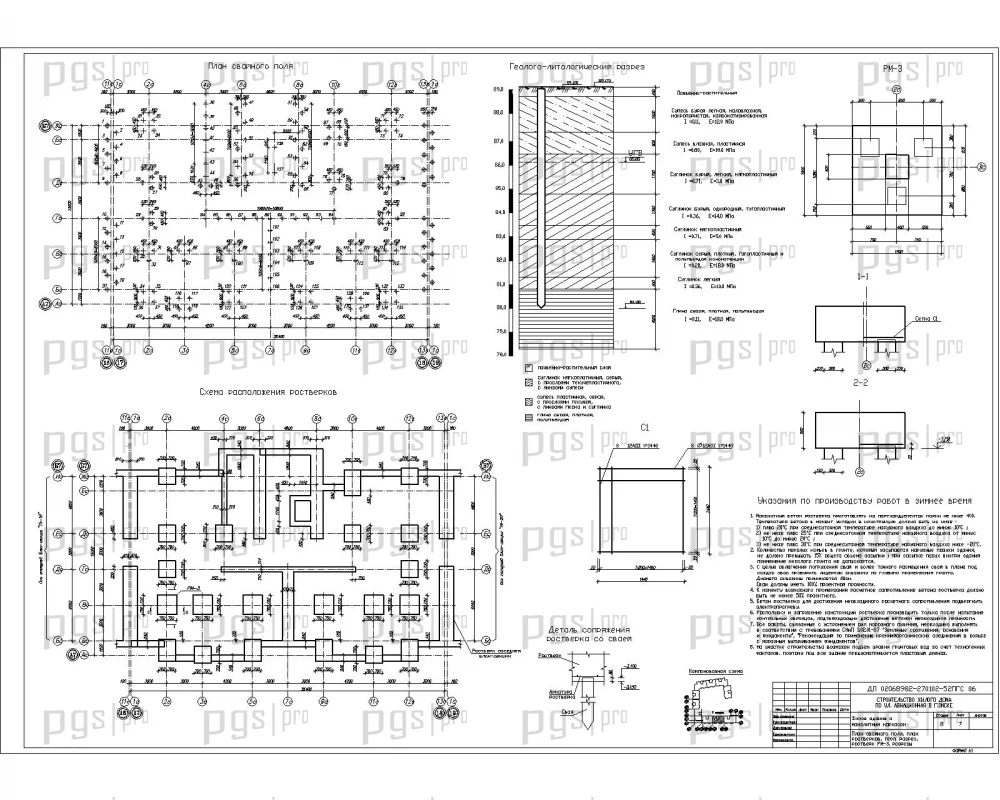

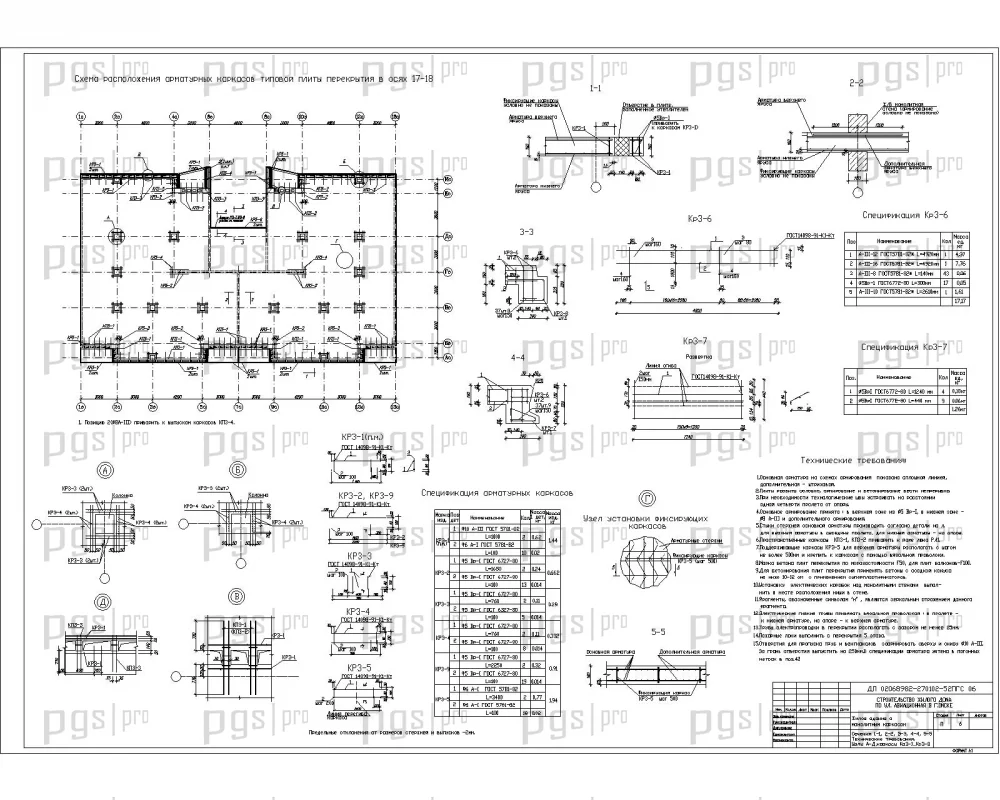

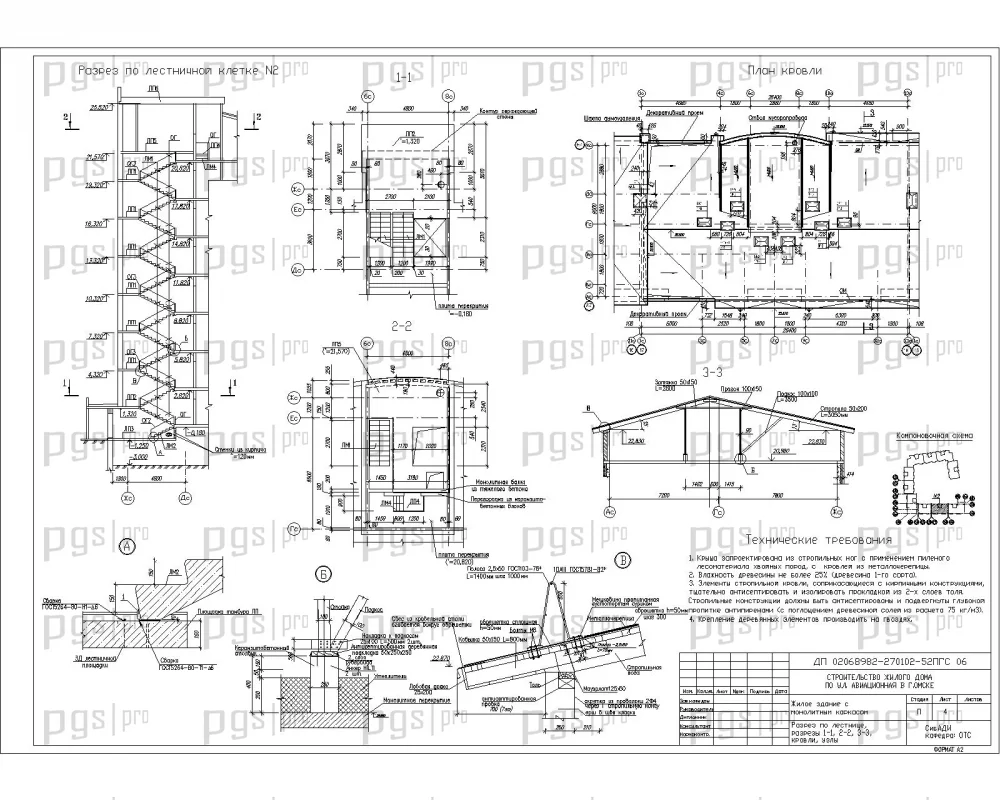

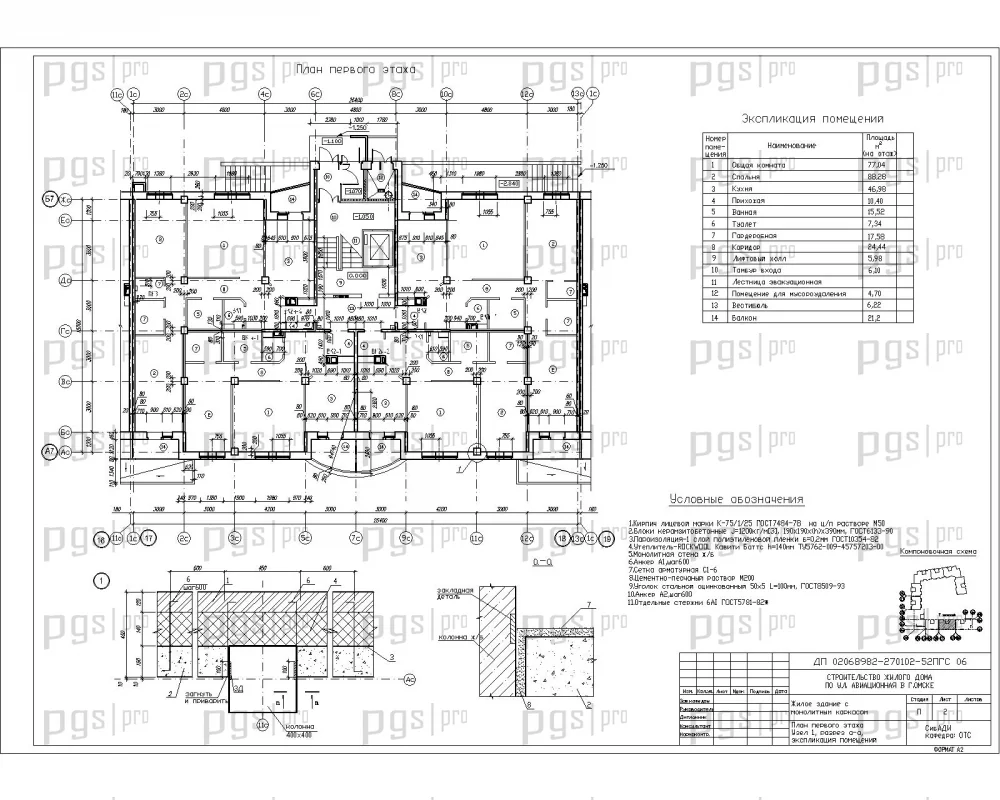

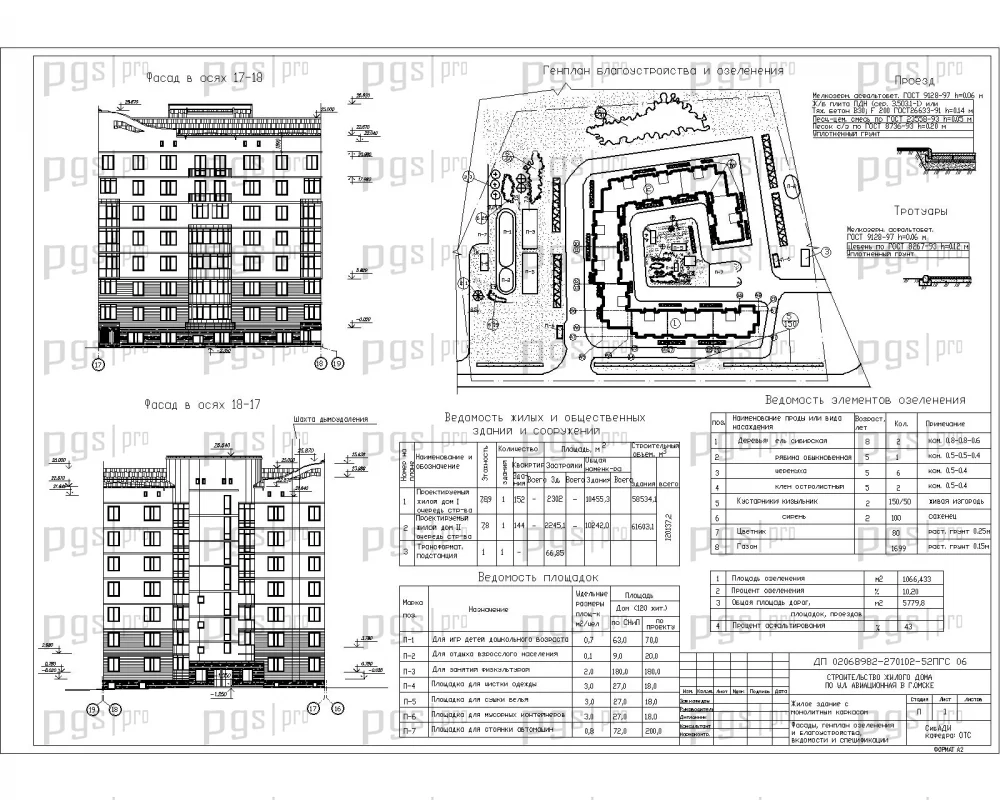

Технологическая часть дипломного проекта включает технологические карты на устройство кирпичной кладки, возведение колонн и перегородок типового этажа, а также на забивку свай. Календарный план строительства составлен с учетом технологической последовательности возведения девятиэтажного жилого дома с монолитным каркасом. Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог и площадок для монтажа башенного крана. В составе проекта предусмотрены технико-экономические показатели, позволяющие оценить эффективность строительства. Графическая часть включает фасады, генплан благоустройства и озеленения, планы первого и типового этажей, разрезы, план кровли, схемы расположения арматуры плит перекрытия, конструирование фундаментов, технологические карты, календарный план и строительный генплан.

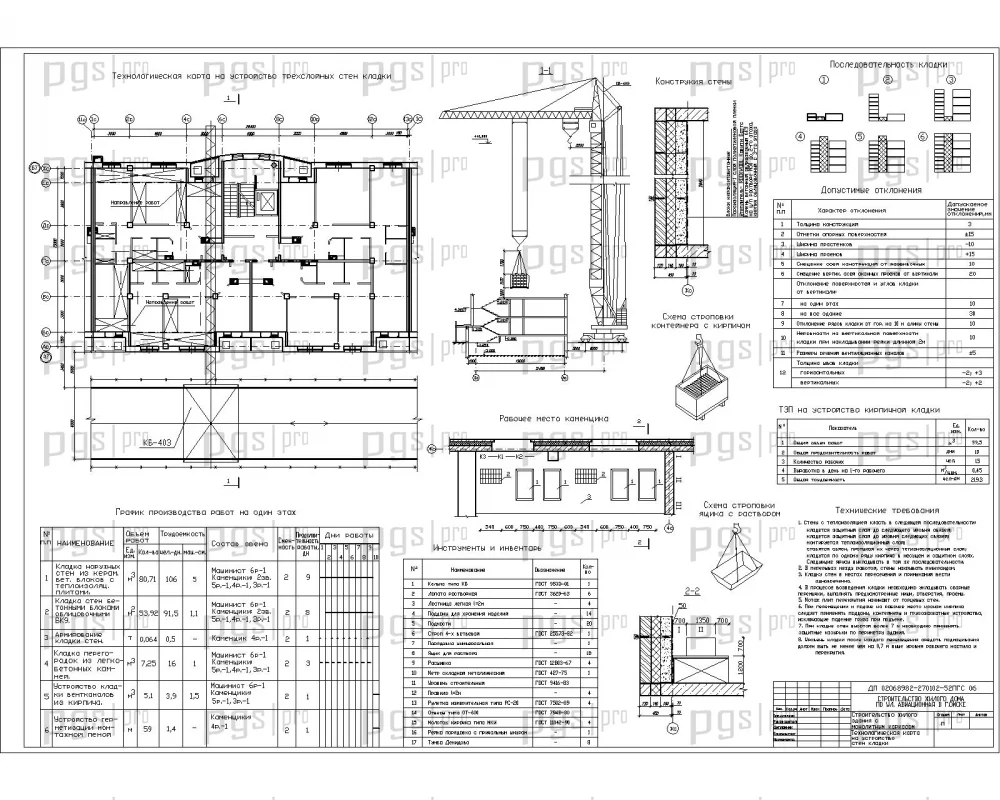

• Технологическая карта на устройство кирпичной кладки

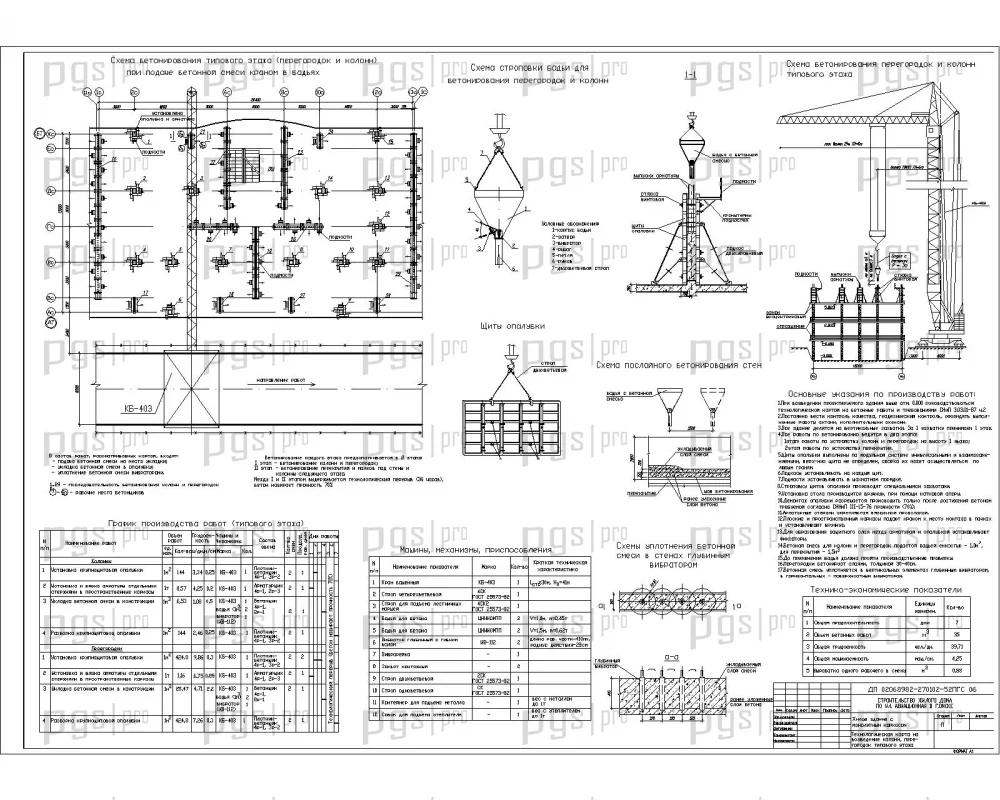

• Технологическая карта на возведение колонн и перегородок типового этажа

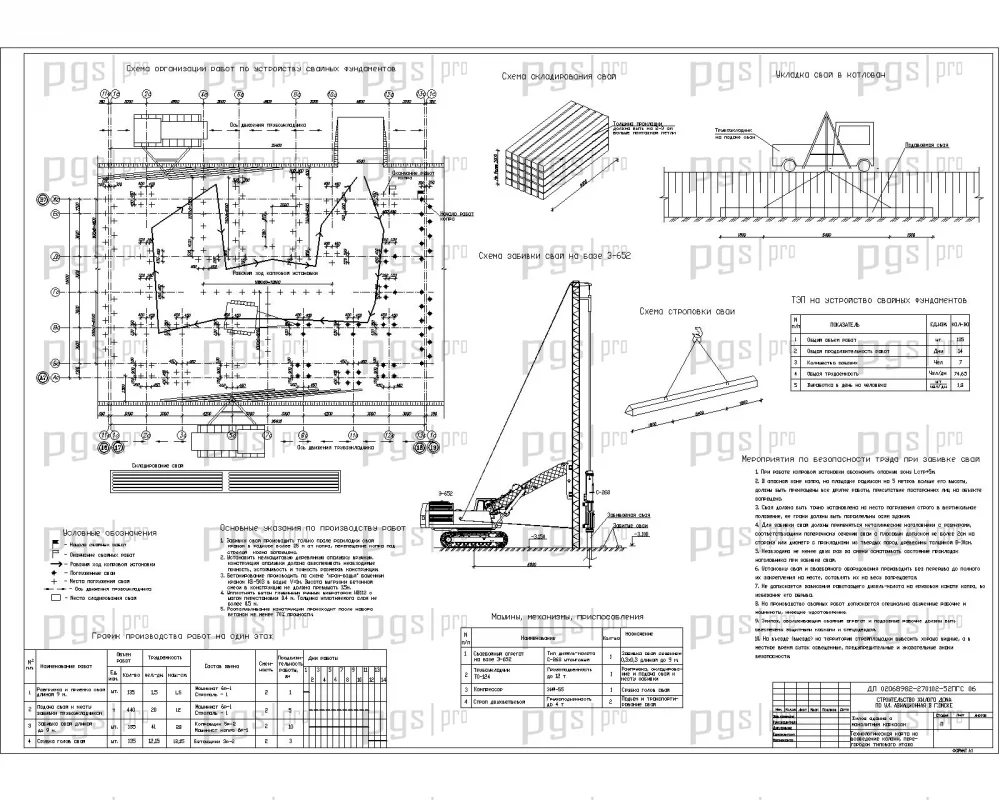

• Технологическая карта на забивку свай

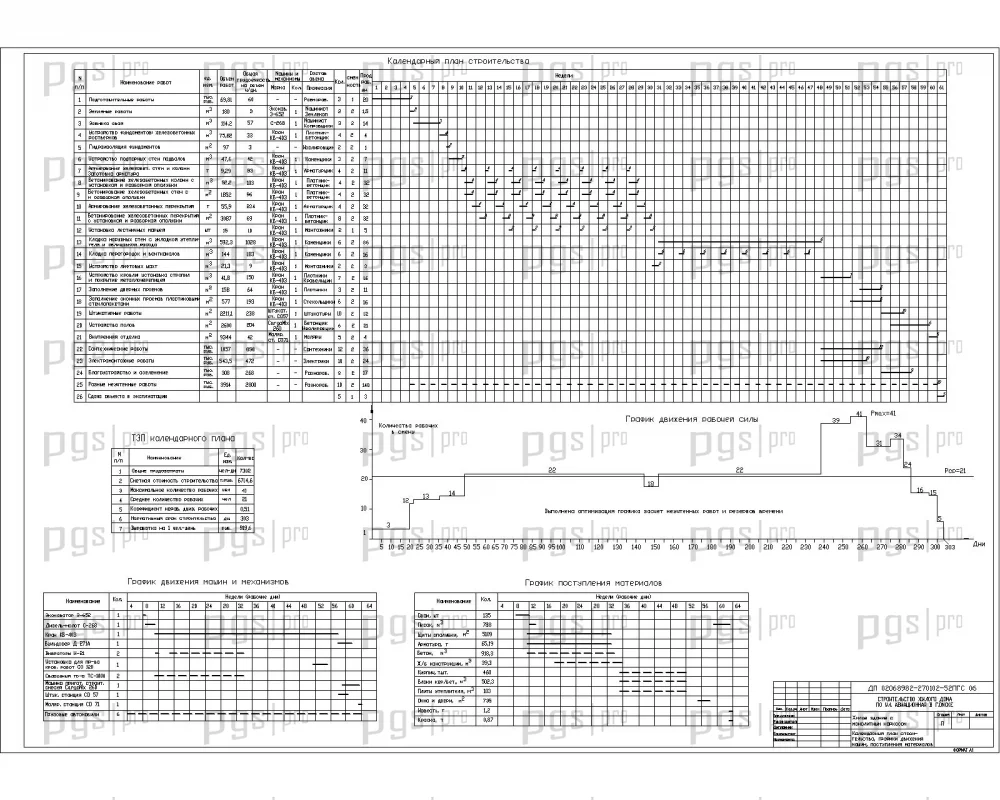

• Календарный план строительства

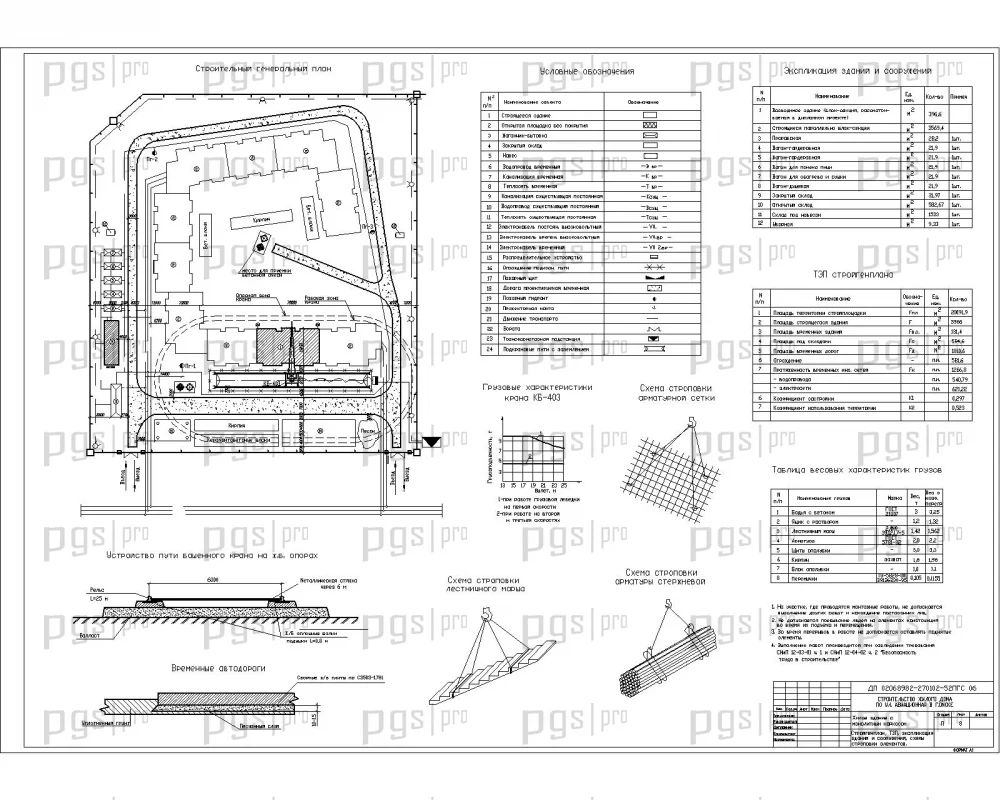

• Строительный генеральный план

Диплом №2028 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложный инженерный объект: девятиэтажный жилой дом с монолитным железобетонным каркасом и встроенными офисными помещениями.
• Программный расчет: расчет конструкций выполнен в программном комплексе ЛИРА 9.0, что обеспечивает точность определения напряженно-деформированного состояния.
• Полная комплектация: 12 листов графики AutoCAD и развернутая пояснительная записка 153 листа — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайные фундаменты с монолитными ростверками, монолитный каркас, монолитные перекрытия, многослойные стены с утеплением, металлочерепичная кровля.
• Практическая направленность: технологические карты на кладку, возведение колонн и забивку свай, календарный график, строительный генплан, технико-экономические показатели.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная цена: проект предлагается по цене 3 000 рублей, что делает его выгодным приобретением.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2028 по доступной цене — 3 000 рублей.
