Дипломный проект №2033 «16-этажный жилой дом с пристроенным магазином в г. Рязань» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий и предназначен для постоянного проживания 94 семей с пристроенным продовольственным магазином площадью 240 м². Проект выполнен с учетом климатических условий Рязанской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект №2033 или скачать проект можно на pgsdiplom.pro.

Проектируемый объект — 16-этажный односекционный жилой дом на 94 квартиры с пристроенным продовольственным магазином площадью 240 м², расположенный в городе Рязань. Данный шаблон проекта разработан с учетом современных требований к комфортности проживания, энергоэффективности и функциональности жилых зданий повышенной этажности с интегрированными коммерческими помещениями. Особенность проекта — комбинированное здание, включающее жилую высотную часть и одноэтажный пристроенный магазин, что обеспечивает удобство обслуживания жильцов и рациональное использование городской территории.

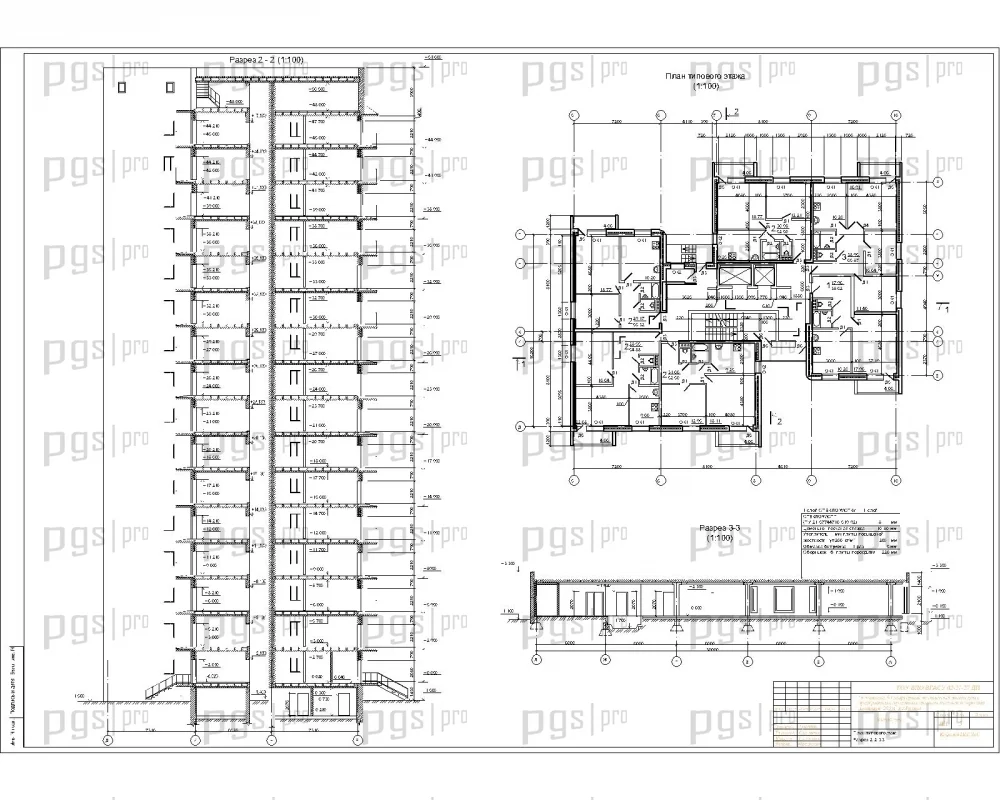

Жилой дом имеет габаритные размеры 27,0 × 21,16 м в плане и высоту 51,6 м. Пристроенный магазин имеет размеры 30,0 × 19,7 м и высоту 3,35 м. Проектируемый объект предусматривает подвальное, чердачное и техническое помещения. На каждом типовом этаже расположено по 6 квартир: одна трехкомнатная, четыре двухкомнатные и одна однокомнатная. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов с пристроенными магазинами. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2033 предлагает оптимальное соотношение цены и качества.

Квартиры расположены в прямоугольных секциях с размерами 7200×8100 мм. Высота этажа составляет 3,0 м. В каждой квартире предусмотрены раздельные санузлы. Для вентилирования бытовых помещений используются сборные вентиляционные блоки, установленные в санузлах. Вход жильцов дома осуществляется со стороны двора по лестничным маршам и при необходимости движения с коляской по пандусу.

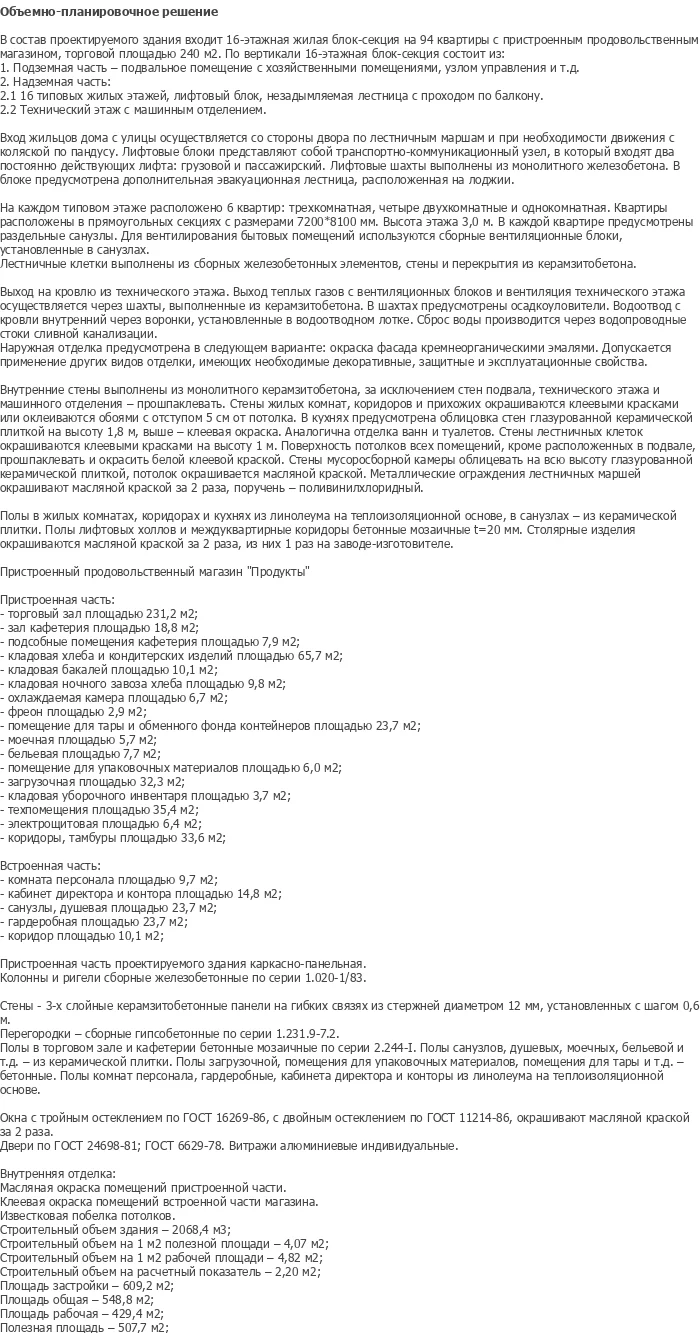

Функциональные связи в здании решены с учетом требований к комфортности проживания, санитарно-гигиенических норм и современных стандартов жилищного строительства. Планировочная структура базируется на четком разделении жилой зоны, зоны магазина и технических помещений.

Подземная часть: подвальное помещение с хозяйственными помещениями, узлом управления и другими вспомогательными помещениями.

Первый этаж и типовые этажи 2–16 (жилая зона): на каждом типовом этаже по 6 квартир: одна трехкомнатная, четыре двухкомнатные и одна однокомнатная. Квартиры расположены в прямоугольных секциях с размерами 7200×8100 мм. Высота этажа 3,0 м. В каждой квартире предусмотрены раздельные санузлы. Для вентилирования бытовых помещений используются сборные вентиляционные блоки, установленные в санузлах.

Технический этаж: машинное отделение с инженерным оборудованием.

Лестнично-лифтовой узел: лифтовой блок, незадымляемая лестница с проходом по балкону. Лифтовые блоки представляют собой транспортно-коммуникационный узел, в который входят два пассажирских лифта: грузовой и пассажирский. Лифтовые шахты выполнены из монолитного железобетона. В блоке предусмотрена дополнительная эвакуационная лестница, расположенная на лоджии.

Пристроенный продовольственный магазин «Продукты»: торговый зал площадью 231,2 м², зал кафетерия площадью 18,8 м², подсобные помещения кафетерия площадью 7,9 м², кладовая хлеба и кондитерских изделий площадью 65,7 м², кладовая бакалейной продукции площадью 10,1 м², кладовая ночного завоза хлеба площадью 9,8 м², охлаждаемая камера площадью 6,7 м², фреш площадью 2,9 м², помещение для тары и обменного фонда контейнеров площадью 23,7 м², моечная площадью 5,7 м², бельевая площадью 7,7 м², помещение для упаковочных материалов площадью 6,0 м², загрузочная площадка 32,3 м², кладовая уборочного инвентаря площадью 3,7 м², технопомещения площадью 35,4 м², электрощитовая площадью 6,4 м², коридоры и тамбуры площадью 33,6 м². Пристроенная часть проектируемого здания каркасно-панельная. Колонны и ригели сборные железобетонные по серии 1.020-1/83. Стены — 3-х слойные керамзитобетонные панели на гибких связях из стержней диаметром 12 мм, установленных с шагом 0,6 м. Перекрытия — сборные гипсобетонные по серии 1.231.9-7.2.

Кровля: плоская с внутренним водостоком. Выход на кровлю с технического этажа. Удаление теплых газов из вентиляционных блоков и вентиляция технического этажа осуществляется через шахты, выполненные из керамзитобетона. В шахтах предусмотрены осадкоуловители. Водоотвод с кровли внутренний через воронки, установленные в водосточном лотке. Сброс воды производится через водопроводные стоки спущен канализации.

Конструктивная система: в проекте применена каркасная система с колоннами и ригелями сборными железобетонными по серии 1.020-1/83. Пространственная жесткость и устойчивость здания обеспечивается совместной работой каркаса, несущих стен и дисков перекрытий. Лестничные клетки выполнены из сборных железобетонных элементов, стены и перекрытия из керамзитобетона.

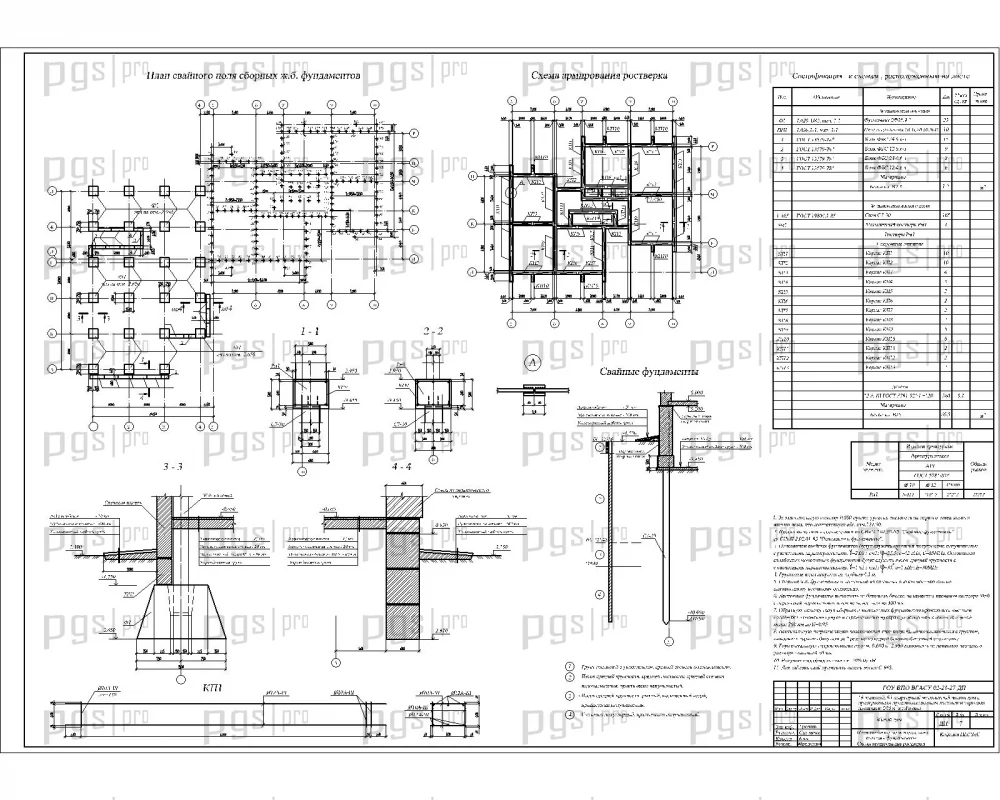

Фундамент: свайный с железобетонным ростверком. Расчет подошвы столбчатых фундаментов и их осадка выполнены на программе «Формпост». План свайного поля и отдельно стоящих фундаментов, а также схема армирования ростверка приведены в графической части проекта.

Наружные стены: из монолитного керамзитобетона, за исключением стен подвала, технического этажа и машинного отделения — прошлаковываются. Стены жилых комнат, коридоров и прихожих окрашиваются клеевыми красками или оклеиваются обоями с отступом 5 см от потолка. В кухнях предусмотрена облицовка стен глазурованной керамической плиткой на высоту 1,8 м, выше — клеевая окраска. Аналогична отделка ванн и туалетов. Стены лестничных клеток окрашиваются клеевыми красками или оклеиваются на высоту 1 м. Поверхность потолков всех помещений, кроме расположенных в подвале, прошлаковывается и окрашивается белой клеевой краской. Стены мусоросборной камеры облицовываются на всю высоту глазурованной керамической плиткой, потолок окрашивается масляной краской. Металлические ограждения лестничных маршей окрашивают масляной краской за 2 раза, поручень — поливинилхлоридный.

Перекрытия: монолитное железобетонное. В расчетно-конструктивном разделе выполнен расчет монолитного кессонного перекрытия, определение нагрузок, расчет арматурных сеток в плите, расчет продольной арматуры ребер, расчет сечений, наклонных к продольной оси элемента, расчет простенка. Опалубочный план перекрытия, схема армирования ребер и схема армирования плиты приведены в графической части проекта.

Лестницы: из сборных железобетонных элементов.

Полы: в жилых комнатах, коридорах и кухнях из линолеума на теплоизоляционной основе, в санузлах — из керамической плитки. Полы в торговом зале и кафетерии бетонные мозаичные по серии 2.244-1. Полы санузлов, душевых, моечных, бельевой и т.д. — из керамической плитки. Полы загрузочной, помещения для упаковочных материалов, помещения для тары и т.д. — бетонные. Полы комнат персонала, гардеробные, кабинета директора и конторы из линолеума на теплоизоляционной основе.

Кровля: плоская с внутренним водостоком. Узлы примыкания кровли к парапетам и выходам вентиляционных шахт детально проработаны в графической части проекта.

Окна и двери: окна с тройным остеклением по ГОСТ 16269-86, с двойным остеклением по ГОСТ 11214-86, окрашивают масляной краской за 2 раза. Двери по ГОСТ 24698-81, ГОСТ 6629-78. Витражи алюминиевые индивидуальные.

Технологическая карта на возведение типового этажа включает объемы работ, способы производства, комплектацию машин и механизмов (автокран, бульдозер, самосвалы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Возведение типового этажа выполняется с применением автокрана для монтажа сборных элементов с последующим контролем качества.

Технологическая карта на устройство мозаичного пола содержит технологию укладки мозаичных полов в торговом зале и кафетерии магазина, расчет состава комплексной бригады, контроль качества выполнения работ, мероприятия по технике безопасности.

Сравнение вариантов включает технико-экономическое обоснование выбора оптимального варианта конструктивных решений с учетом трудоемкости, продолжительности работ и стоимости.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, расчет потребности и выбор типов инвентарных зданий, расчет площадей складов, расчет потребности в воде, расчет потребности в электроэнергии, производственное освещение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели: проект содержит расчет сметной стоимости объекта, стоимости строительных работ, выработки на одного рабочего, строительного объема здания (2068,4 м³), сметной стоимости 1 м² общей площади, нормативной продолжительности строительства, коэффициента использования основных фондов и себестоимости 1 м² жилой площади. Площадь застройки — 609,2 м², площадь общая — 548,8 м², площадь рабочая — 429,4 м², полезная площадь — 507,7 м².

Диплом №2033 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование жилых домов с пристроенными магазинами — востребованное направление в современном градостроительстве.
• Сложный инженерный объект: 16-этажное здание с каркасной системой, свайным фундаментом и пристроенным магазином площадью 240 м².

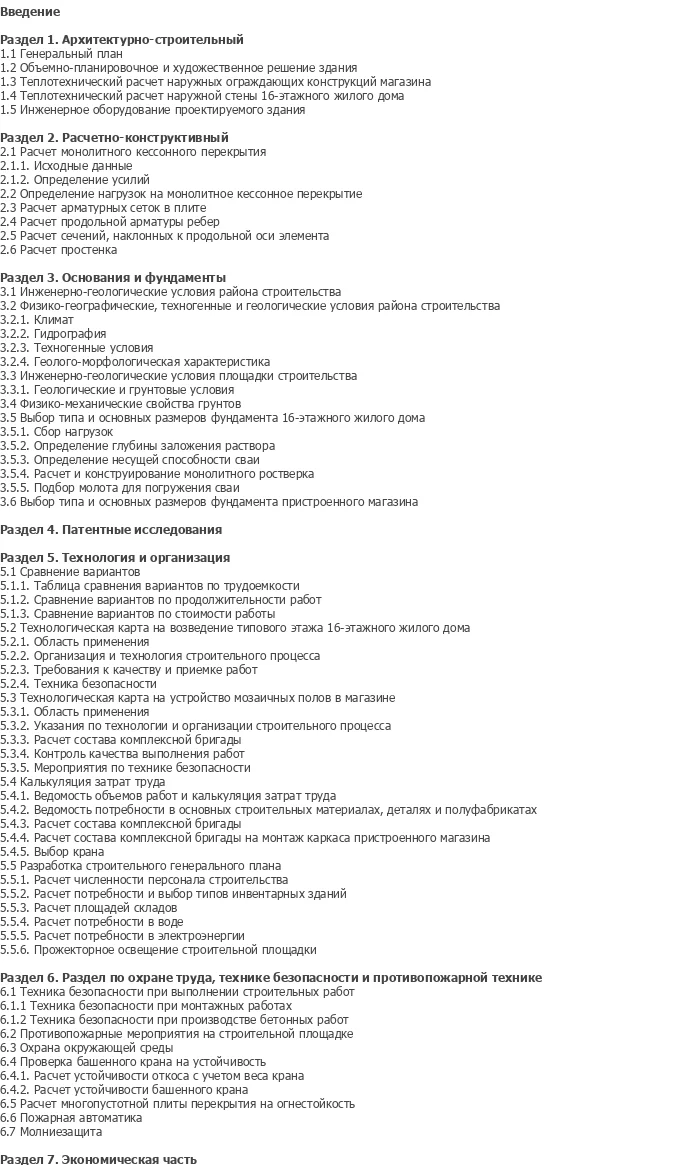

• Полная комплектация: 134 листа пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайный фундамент с ростверком, монолитное керамзитобетонное перекрытие, кессонное перекрытие, плоская кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: две технологические карты (возведение типового этажа, устройство мозаичного пола), сравнение вариантов, строительный генплан, технико-экономические показатели.
• Компьютерный расчет: использование программы «Формпост» для расчета фундаментов — соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, технике безопасности, противопожарной технике и охране окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2033 по доступной цене — 3 500 рублей.
