Дипломный проект №2034 «12-и этажный 22-квартирный жилой дом в г. Чебоксары» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Проект включает полный комплект графической части в формате AutoCAD и развернутую пояснительную записку в MS Word и MS Excel. Расчет конструкций выполнен в программе «lira». Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Проектируемый объект — 12-ти этажный 22-квартирный жилой дом в городе Чебоксары, Чувашская Республика. Данный ПГС дипломный проект разработан для строительства жилого здания повышенной этажности с встроенными помещениями на первом этаже. Здание имеет сложную форму в плане с габаритными размерами 58,2 м в длину, 26,5 м в ширину и 42,73 м в высоту. На первом этаже расположены медицинский кабинет, тренажерный зал, комната отдыха и небольшие торговые площади. Второй и последующие этажи — типовые жилые, по две квартиры на этаж. Предусмотрено чердачное помещение высотой 2,0 м и техподполье высотой 1,92 м. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2034 предлагает оптимальное соотношение цены и качества. Особенностью проекта является комплексный расчет в программе «lira 9.2» и детальное конструирование сборно-монолитного каркаса.

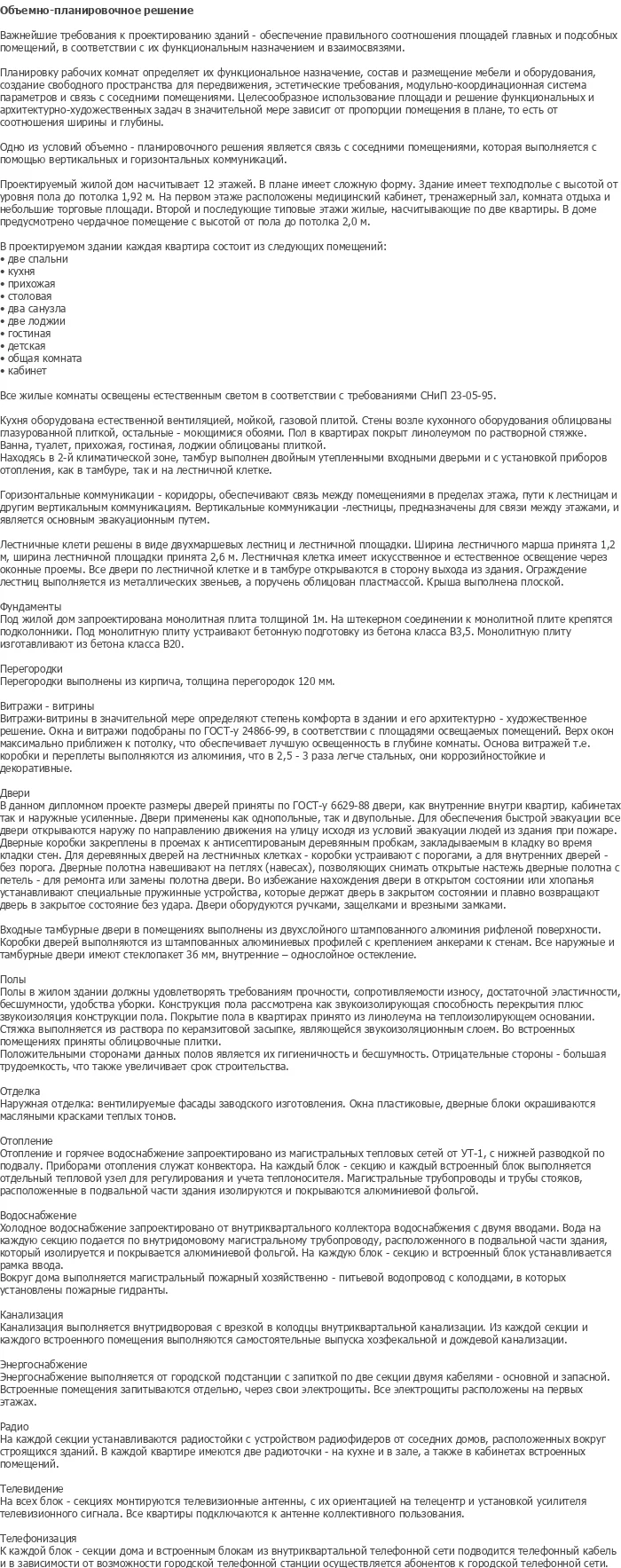

Функциональная планировка здания выполнена с учетом требований к жилым домам повышенной этажности и норм инсоляции жилых помещений. В плане здание имеет сложную форму. На первом этаже расположены встроенные помещения: медицинский кабинет, тренажерный зал, комната отдыха и небольшие торговые площади. Второй и последующие типовые этажи жилые, насчитывающие по две квартиры. В доме предусмотрено чердачное помещение с высотой от пола до потолка 2,0 м. В каждой квартире предусмотрены следующие помещения: две спальни, кухня, прихожая, столовая, две санузла, две лоджии, вестибюль, общая комната, кабинет. Жилые комнаты освещены естественным светом в соответствии с требованиями СНиП 23-05-95. Кухня оборудована естественной вентиляцией, мойкой, газовой плитой. Стены возле кухонного оборудования облицованы глазурованной плиткой, остальные — моющимися обоями. Пол в квартирах покрыт линолеумом по растворной стяжке. Находясь в 2-й климатической зоне, тамбур выполнен двойным утепленным входными дверями с установкой приборов отопления.

• Этажность: 12 этажей + техподполье + чердак
• Количество квартир: 22 (по две на типовом этаже)
• Первый этаж: медицинский кабинет, тренажерный зал, комната отдыха, торговые площади
• Типовой этаж: две квартиры
• Техподполье: высота 1,92 м
• Чердак: высота 2,0 м
• Климатическая зона: II

Конструктивная схема здания — каркасная сборно-монолитная. Фундамент выполнен в виде монолитной плиты толщиной 1000 мм. На штекерном соединении к монолитной плите крепятся подколонники. Под монолитную плиту устраивают бетонную подготовку из бетона класса B3,5. Монолитную плиту изготавливают из бетона класса B20. Наружные стены выполнены из кирпичной кладки толщиной 250 мм, утеплителя 110 мм, воздушной прослойки 35 мм и облицовки СНВФ «Навек». Перекрытие — монолитное железобетонное. Кровля — плоская. Перегородки выполнены из кирпича, толщина перегородок 120 мм. Витражи и витрины выполнены по ГОСТ 24866-99, в соответствии с площадями освещаемых помещений. Верх окон максимально приближен к потолку, что обеспечивает лучшую освещенность в глубине комнаты. Основа витражей — коробки и переплеты выполняются из алюминия, что в 2,5–3 раза легче стальных, они коррозионностойкие и декоративные.

• Фундамент: монолитная плита толщиной 1000 мм, бетон B20
• Подготовка: бетонная из бетона класса B3,5
• Наружные стены: кирпич 250 мм, утеплитель 110 мм, воздушная прослойка 35 мм, облицовка СНВФ «Навек»
• Перекрытия: монолитное железобетонное
• Кровля: плоская
• Перегородки: кирпич, толщина 120 мм
• Витражи: алюминиевые по ГОСТ 24866-99

Технологическая часть дипломного проекта включает технологическую карту на возведение сборных железобетонных конструкций с детальной проработкой всех этапов: укладки ригелей, замоноличивания стыков колонны с ригелями и оголенной части колонны выше ригеля с плитами перекрытия, технологии безопасности при бетонировании, монтажа плит перекрытия, бетонирования плит перекрытия с помощью бетононасоса НР-40, устройства рабочих швов, выдерживания бетона, ухода за ним и распалубливания. В организационной части представлен объектный календарно-сетевой график и строительный генеральный план с привязкой гусеничного крана, определением зон влияния, компоновкой стройгенплана, расчетом потребности во временных зданиях и сооружениях, стоимости временных сетей, площади складов, электрических нагрузок, освещения стройплощадки, потребности тепла и воды. Экономическая часть предусматривает локальную, объектную смету и сводно-сметный расчет строительства объекта.

• Технологическая карта на возведение сборных железобетонных конструкций
• Объектный календарно-сетевой график строительства
• График движения рабочей силы
• Строительный генеральный план
• Локальная и объектная сметы, сводно-сметный расчет

Диплом №2034 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложный инженерный объект: 12-ти этажный жилой дом со сложной формой в плане и встроенными помещениями на первом этаже.
• Программный расчет: расчет конструкций выполнен в программе «lira», что обеспечивает точность определения напряженно-деформированного состояния.

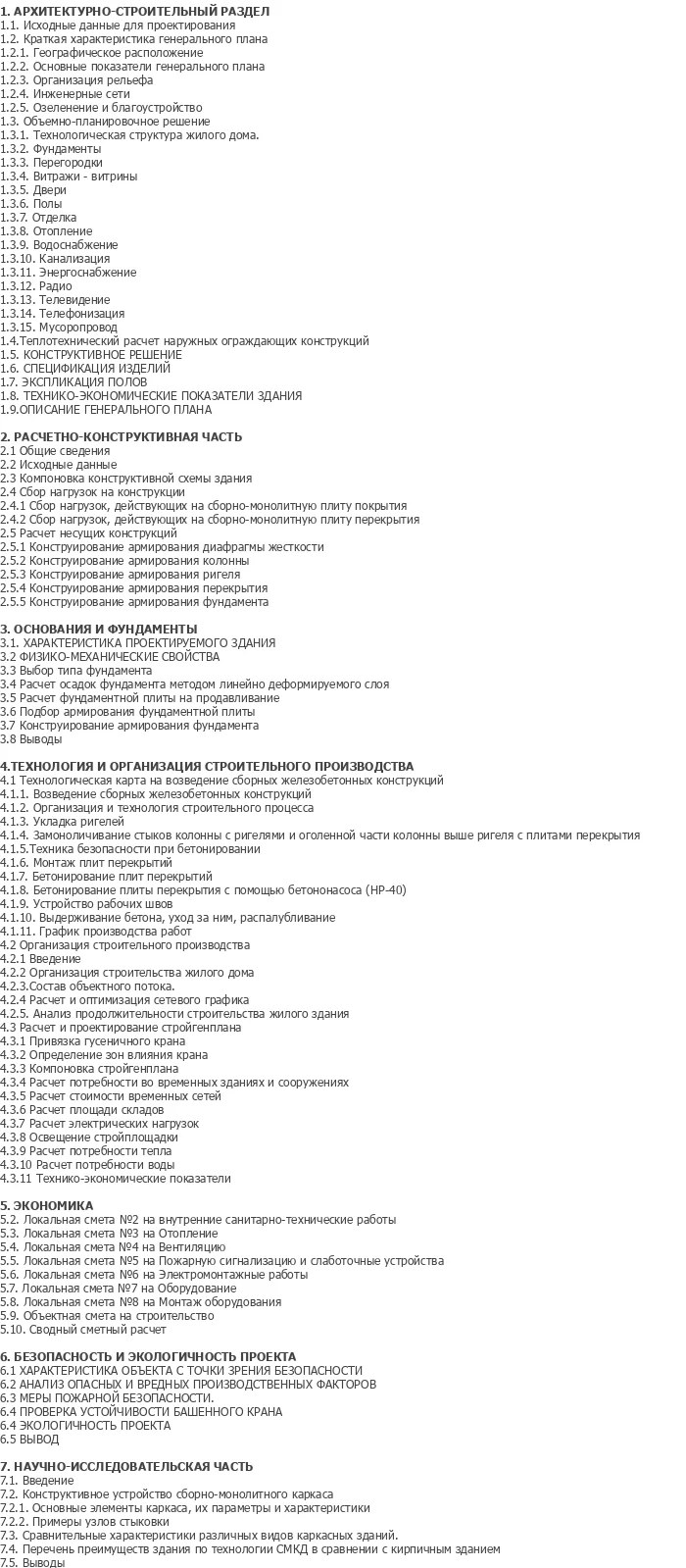

• Полная комплектация: 15 листов графики AutoCAD и 218 листов пояснительной записки — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: монолитная фундаментная плита 1000 мм, сборно-монолитный каркас, монолитные перекрытия, многослойные стены с утеплением, плоская кровля.
• Практическая направленность: технологическая карта на возведение сборных железобетонных конструкций, объектный календарно-сетевой график, строительный генплан, локальная и объектная сметы, сводно-сметный расчет.
• Научно-исследовательская часть: проект включает сравнительные характеристики различных видов каркасных зданий и преимущества здания по технологии СМКД в сравнении с кирпичным зданием.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2034 по доступной цене — 3 500 рублей.
