Дипломный проект №2035 «Десятиэтажный жилой дом в г. Волгодонск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий и предназначен для постоянного проживания. Проект выполнен с учетом климатических условий Ростовской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект №2035 или скачать проект можно на pgsdiplom.pro.

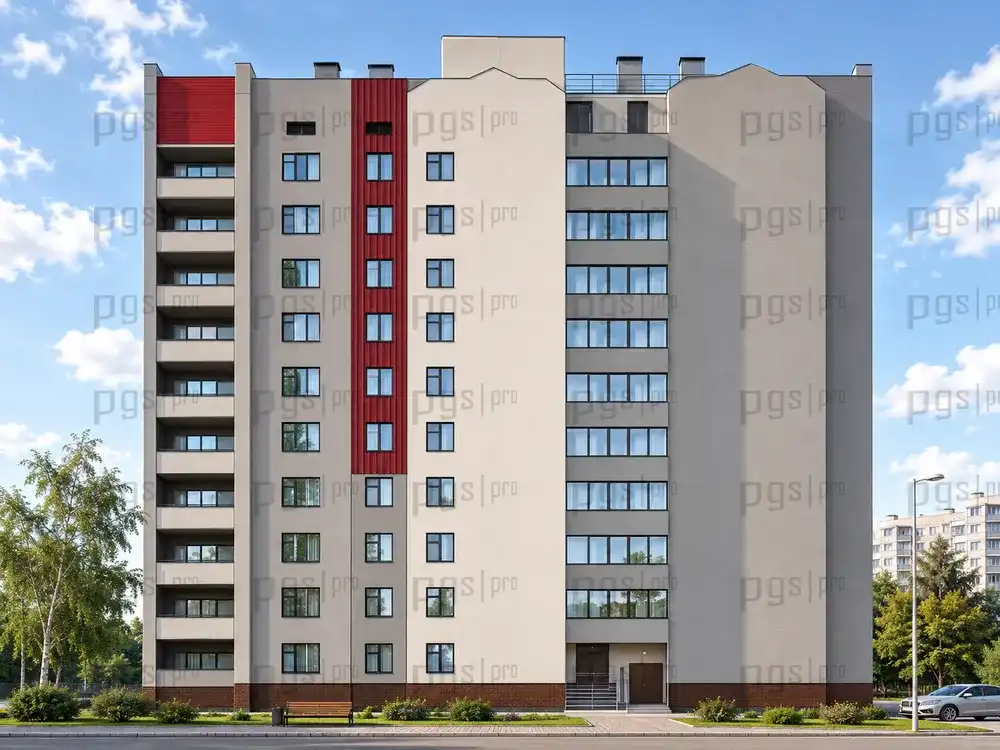

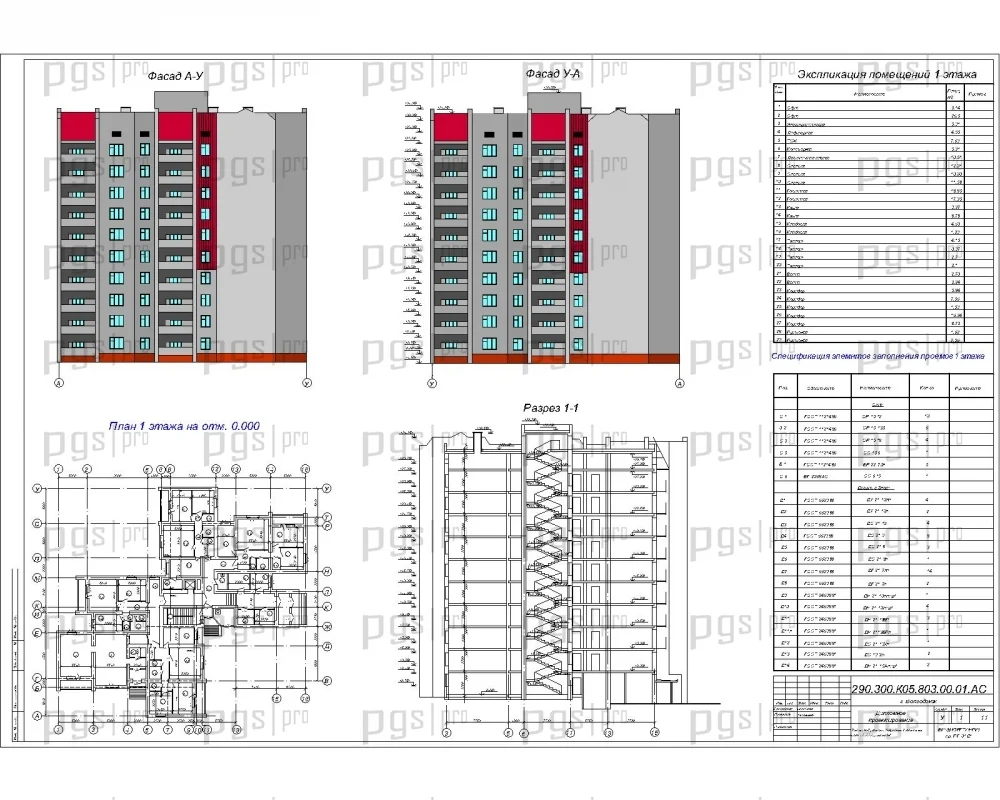

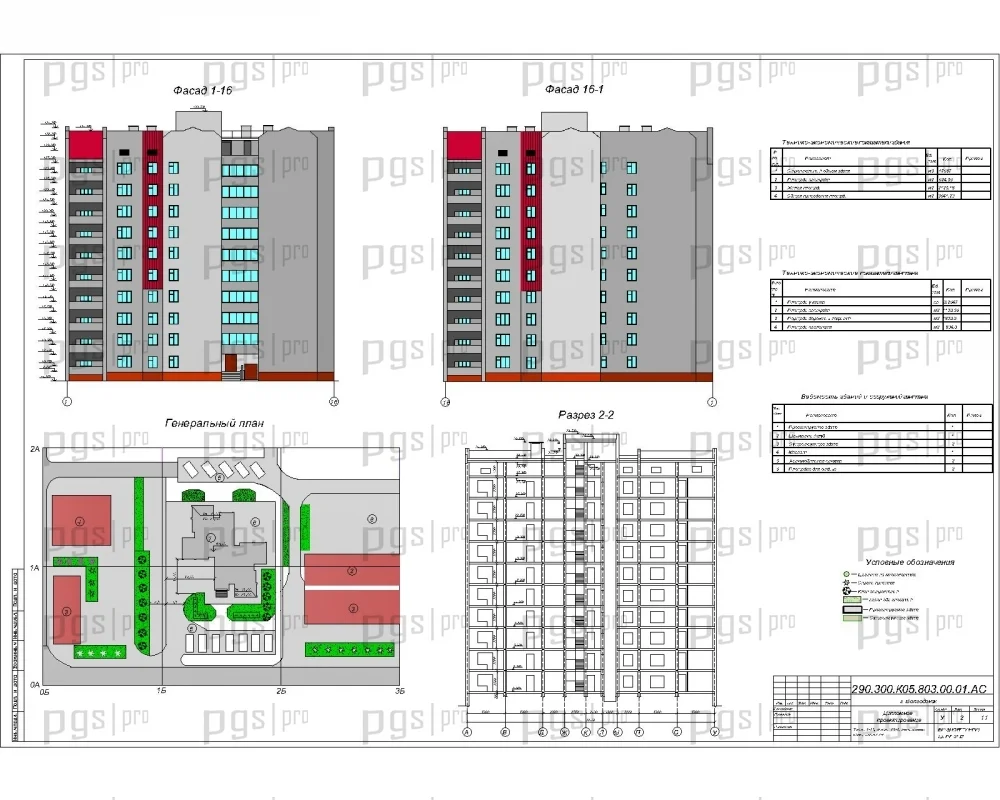

Проектируемый объект — десятиэтажный жилой дом сложной формы в плане, расположенный в городе Волгодонск. Данный шаблон проекта разработан с учетом современных требований к комфортности проживания, энергоэффективности и функциональности жилых зданий повышенной этажности. Особенность проекта — сложная конфигурация здания в плане с общими габаритными размерами 34,94 × 31,3 м, что обеспечивает разнообразие планировочных решений и оптимальную инсоляцию квартир.

Здание имеет общую высоту 33,53 м с подвалом, десятью основными этажами и техническим этажом. Высота в свету подвала составляет 1,2 м, высота этажа 2,8 м при высоте помещения 2,5 м, высота технического этажа в свету — 1,8 м. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов из силикатного кирпича. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2035 предлагает оптимальное соотношение цены и качества.

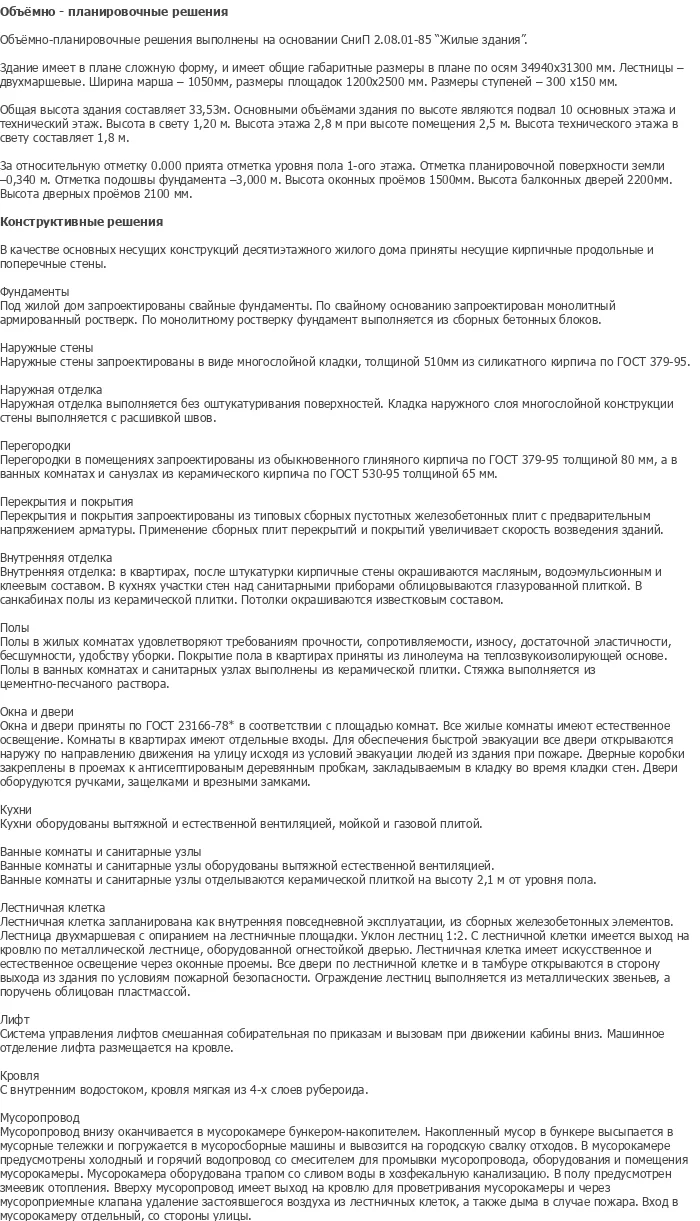

Проект выполнен с учетом требований СНиП 2.08.01-85 «Жилые здания». Относительная отметка 0,000 принята отметка уровня пола первого этажа. Отметка планировочной поверхности земли -0,34 м. Отметка подошвы фундамента -3,00 м. Высота оконных проемов 1500 мм, высота балконных дверей 2200 мм, высота дверных проемов 2100 мм. Проект включает технико-экономическое сравнение вариантов теплоизоляционных плит и новые технологии в строительстве, включая теплоизоляцию PAROC.

Функциональные связи в здании решены с учетом требований к комфортности проживания, санитарно-гигиенических норм и современных стандартов жилищного строительства. Планировочная структура базируется на четком разделении жилой зоны и технических помещений.

Подвал: хозяйственные помещения, узел управления и другие вспомогательные помещения.

Типовые этажи 1–10 (жилая зона): жилые помещения с кухнями, санузлами и балконами. Кухни оборудованы вытяжной и естественной вентиляцией, мойкой и газовой плитой. Ванные комнаты и санитарные узлы оборудованы вытяжной естественной вентиляцией и отделены керамической плиткой на высоту 2,1 м от уровня пола.

Технический этаж: машинное отделение лифтов с инженерным оборудованием. Машинное отделение лифта размещается на кровле.

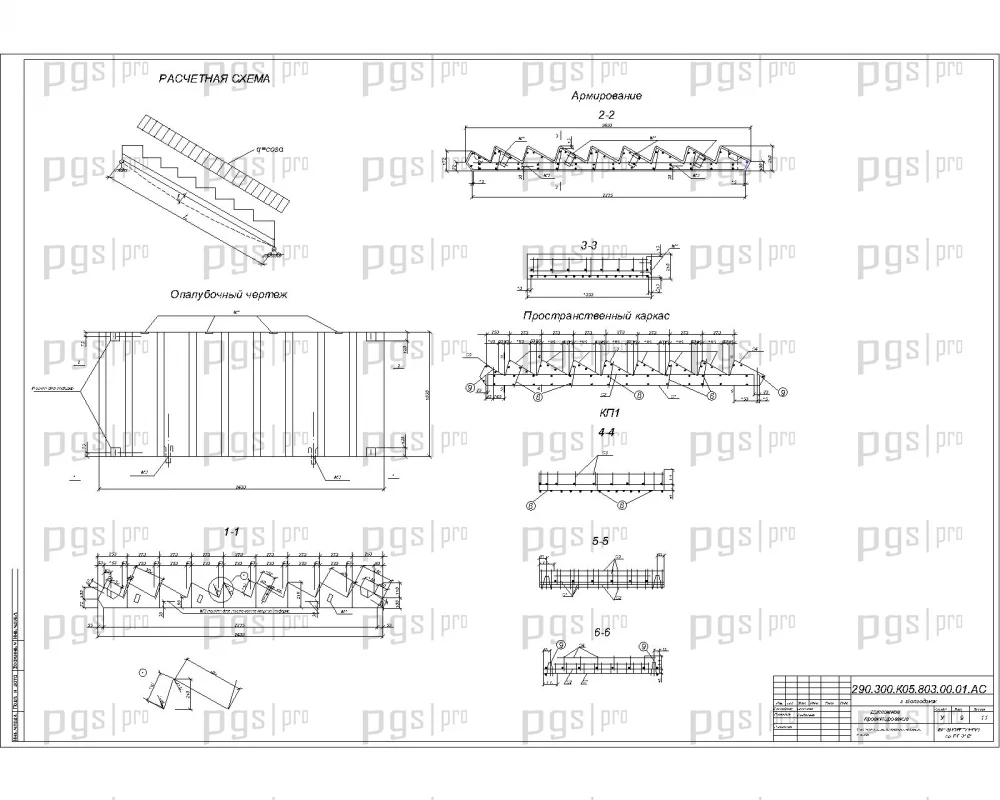

Лестничная клетка: внутренняя повседневной эксплуатации, из сборных железобетонных элементов. Лестница двухмаршевая с опиранием на лестничные площадки. Уклон лестницы 1:2. С лестничной клетки имеется выход на кровлю по металлической лестнице, оборудованной огнестойкой дверью. Лестничная клетка имеет искусственное и естественное освещение через оконные проемы. Все двери по лестничной клетке и в тамбуре открываются в сторону выхода из здания по условиям пожарной безопасности. Ограждение лестниц выполняется из металлических звеньев, а поручень облицован пластмассой.

Лифт: система управления лифтов смывная собирательная по приказам и вызовам при движении кабины вниз.

Мусоропровод: мусороприем внизу очищается в мусорокамере бункером-накопителем. Накопленный мусор в бункере высыпается в мусорные тележки и погружается в мусоросборные машины и вывозится на городскую свалку отходов. В мусорокамере предусмотрены холодный и горячий водопровод со смесителем для промывки мусоропровода, оборудования и помещения мусорокамеры. Мусорокамера оборудована трапом со сливом воды в хозяйственно-канализацию. В полу предусмотрен змеевик отопления. Вверху мусоропровод имеет выход на кровлю для проветривания мусорокамеры и через змеевик отопления клапан удаления застоявшегося воздуха из лестничных клеток, а также дыма в случае пожара. Вход в мусорокамеру отдельный, со стороны улицы.

Конструктивная система: в качестве основных несущих конструкций десятиэтажного жилого дома приняты несущие кирпичные продольные и поперечные стены. Пространственная жесткость и устойчивость здания обеспечивается совместной работой несущих стен и дисков перекрытий. Конструктивная система обеспечивает прочность и устойчивость в случае локального разрушения несущих конструкций.

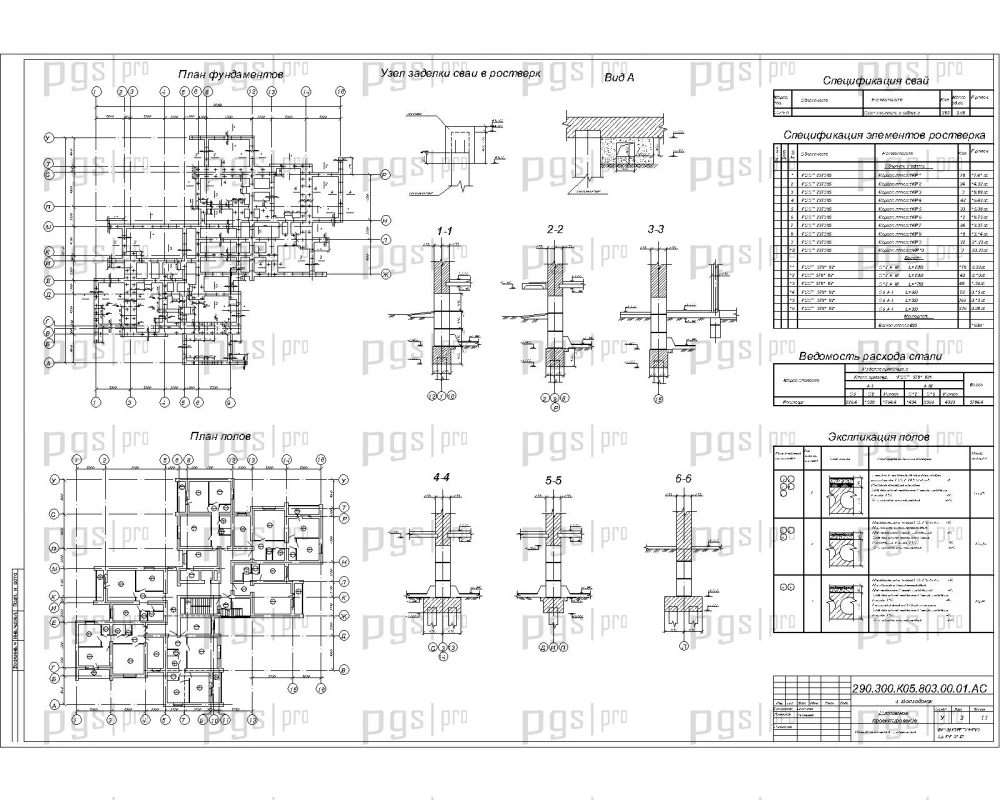

Фундаменты: под жилой дом запроектированы свайные фундаменты. По свайному основанию запроектирован монолитный армированный ростверк. По монолитному ростверку фундамент выполняется из сборных бетонных блоков.

Наружные стены: запроектированы в виде многослойной кладки толщиной 510 мм из силикатного кирпича по ГОСТ 379-95. Наружная отделка выполняется без оштукатуривания поверхностей. Кладка наружного слоя многослойной конструкции стены выполняется с расшивкой швов.

Перегородки: в помещениях запроектированы из обыкновенного глиняного кирпича по ГОСТ 379-95 толщиной 80 мм, а в ванных комнатах и санузлах из керамического кирпича по ГОСТ 530-95 толщиной 65 мм.

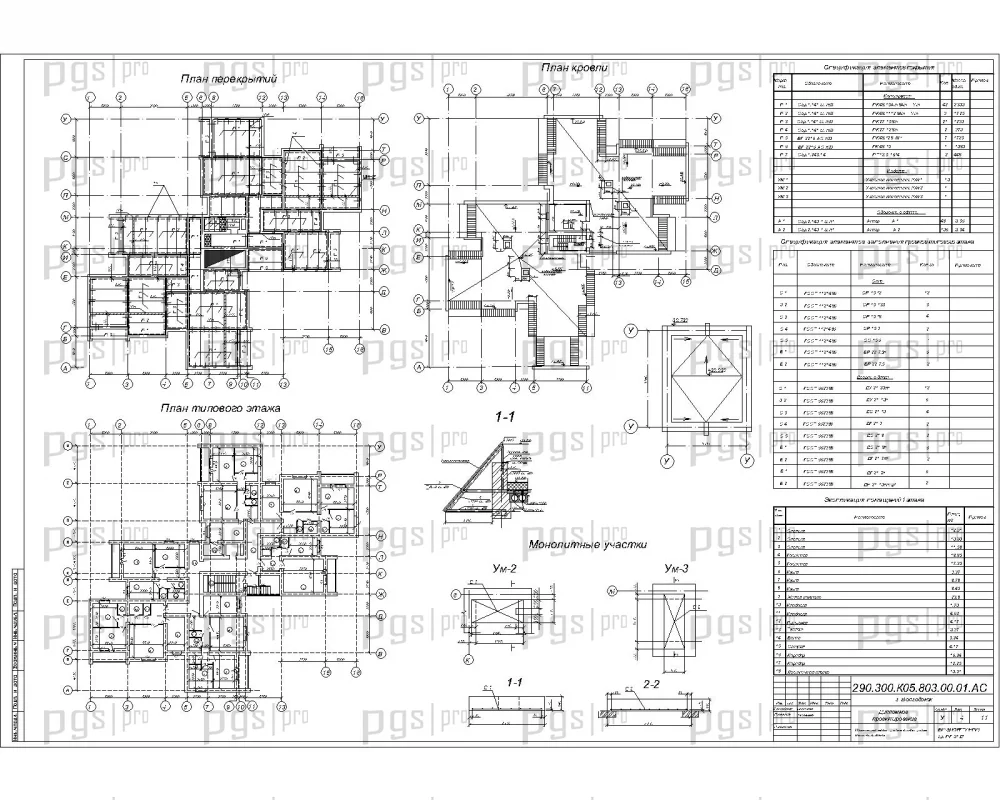

Перекрытия и покрытия: запроектированы из типовых сборных пустотных железобетонных плит с предварительным напряжением арматуры. Применение сборных плит перекрытий и покрытий увеличивает скорость возведения зданий.

Внутренняя отделка: в квартирах, после штукатурки кирпичные стены окрашиваются масляным, водоэмульсионным и клеевым составом. В кухнях стена над санитарными приборами облицовывается глазурованной плиткой. В санузлах полы из керамической плитки. Потолки окрашиваются известковым составом.

Полы: в жилых комнатах удовлетворяют требованиям прочности, сопротивляемости, износу, достаточной эластичности, безшумности, удобству уборки. Покрытие пола в квартирах принято из линолеума на теплозвукоизолирующей основе. Полы в ванных комнатах и санитарных узлах выполнены из керамической плитки. Стяжка выполняется из цементно-песчаного раствора.

Окна и двери: окна и двери приняты по ГОСТ 23166-78 в соответствии с площадью комнат. Все жилые комнаты имеют естественное освещение. Комнаты в квартирах имеют отдельные входы. Для обеспечения быстрой эвакуации все двери открываются наружу по направлению к движению на улицу исходя из условий эвакуации людей из здания при пожаре. Дверные коробки закреплены в проемах к антисептированным деревянным пробкам, закладываемым в кладку во время кладки стен. Двери оборудуются ручками, защелками и врезными замками.

Кровля: плоская мягкая из 4-х слоев рубероида с внутренним водостоком. Водоотвод с кровли внутренний через воронки, установленные в водосточном лотке. Сброс воды производится через водопроводные стоки спущен канализации.

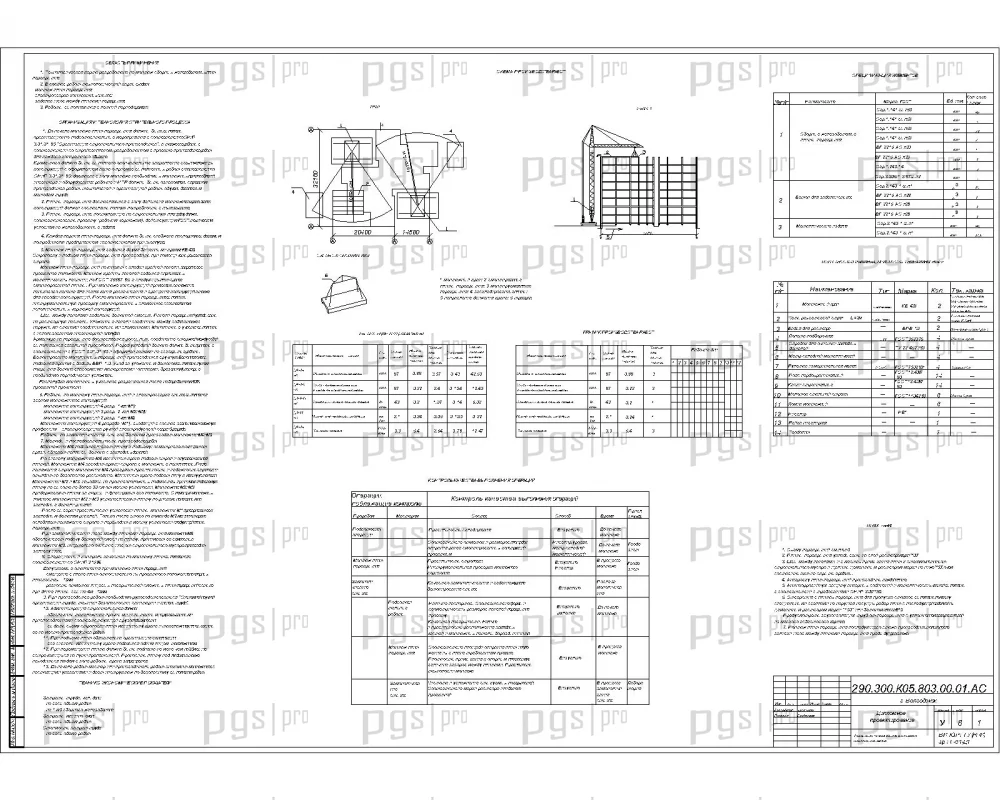

Технологическая карта на монтаж плит перекрытия включает объемы работ, способы производства, комплектацию машин и механизмов (автокран, бульдозер, самосвалы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж сборных плит перекрытия выполняется с применением автокрана с последующим контролем качества.

Технологическая карта на устройство линолеумных полов содержит технологию укладки линолеума на теплозвукоизолирующей основе в жилых комнатах, коридорах и кухнях, расчет состава комплексной бригады, контроль качества выполнения работ.

Технологическая карта на окраску стен водоэмульсионным составом включает подготовку поверхности, нанесение грунтовки, окраску клеевыми и водоэмульсионными составами, мероприятия по технике безопасности.

Технологическая карта на устройство теплоизоляции содержит технологию укладки теплоизоляционных плит PAROC, их технические характеристики, достоинства, мероприятия по контролю качества и технике безопасности.

Календарный план строительства составлен с учетом технологической последовательности работ: подготовка строительной площадки, устройство фундаментов, возведение стен, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет складских помещений и площадок, водоснабжение и электроснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели: проект содержит расчет сметной стоимости объекта, стоимости строительных работ, выработки на одного рабочего, строительного объема здания, сметной стоимости 1 м² общей площади, нормативной продолжительности строительства, коэффициента использования основных фондов и себестоимости 1 м² жилой площади. Предусмотрено экономическое сравнение вариантов теплоизоляционных плит.

Диплом №2035 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование десятиэтажных жилых домов из силикатного кирпича — востребованное направление в современном градостроительстве.
• Сложный инженерный объект: 10-этажное здание с кирпичными несущими стенами, свайным фундаментом с монолитным ростверком и плоской мягкой кровлей.

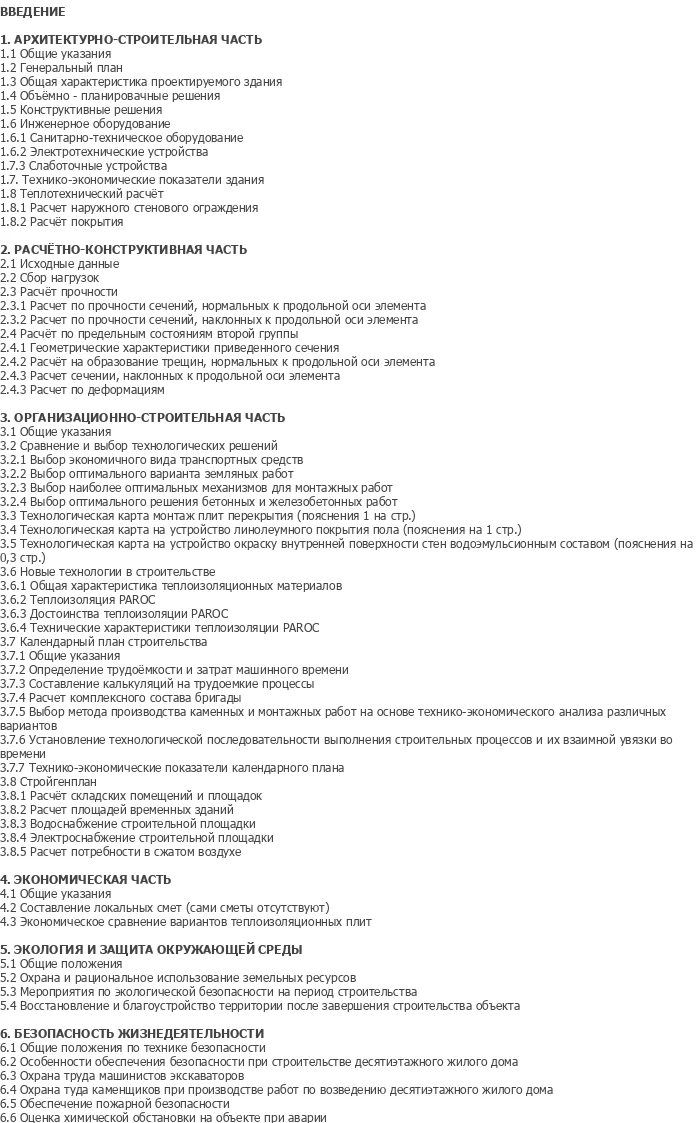

• Полная комплектация: 135 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайный фундамент с ростверком, многослойные кирпичные стены, сборные пустотные перекрытия, плоская мягкая кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: четыре технологические карты (монтаж плит перекрытия, устройство линолеумных полов, окраска стен, устройство теплоизоляции), календарный план, строительный генплан, технико-экономические показатели.
• Экономическое обоснование: сравнение вариантов теплоизоляционных плит и новые технологии в строительстве — соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, технике безопасности, противопожарной технике, охране окружающей среды и безопасности жизнедеятельности.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2035 по доступной цене — 3 000 рублей.
