Дипломный проект №2036 «Трехсекционный пятиэтажный жилой дом в г. Югорск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Проект включает полный комплект графической части в формате AutoCAD и развернутую пояснительную записку в MS Word и MS Excel. Расчетная часть включает расчет плиты перекрытия, внутренней стеновой панели, наслапа (обрешетки), свайного фундамента и монолитного ленточного ростверка. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

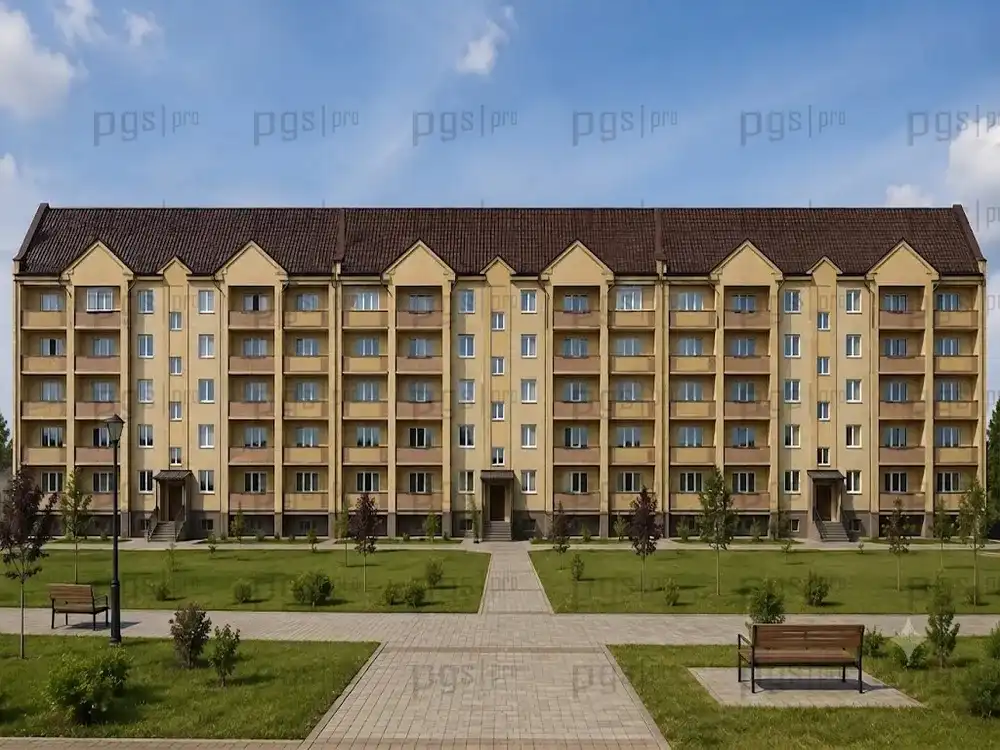

Проектируемый объект — трехсекционный пятиэтажный жилой дом в городе Югорск, Ханты-Мансийский автономный округ. Данный ПГС дипломный проект разработан для строительства жилого здания повышенной этажности в условиях северного региона с суровым климатом. Дом выполнен из изделий серии 97 и имеет панельную конструктивную схему с продольными и поперечными несущими стенами. На типовых этажах размещены одно- и двухкомнатные квартиры улучшенной планировки общей площадью от 39,17 м² до 56,91 м². Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию панельных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2036 предлагает оптимальное соотношение цены и качества. Особенностью проекта является комплексный расчет свайного фундамента с монолитным ленточным ростверком и детальное конструирование элементов серии 97.

Функциональная планировка здания выполнена с учетом требований к жилым домам повышенной этажности и норм инсоляции жилых помещений. На типовых этажах жилого дома (со 1-го по 5-й этаж) размещены одно- и двухкомнатные квартиры улучшенной планировки общей площадью от 39,17 м² до 56,91 м². В проектируемом доме каждая квартира состоит из следующих помещений: жилые комнаты, кухня, передняя (коридор), ванная, туалет, лоджия. Ориентация жилых зданий — широтная, меридиональная. Инсоляция квартир в пределах нормы. Все жилые комнаты освещены естественным светом в соответствии с требованиями СНиП. Высота помещений — 2,8 м. Уклон лестниц — 1:2. Находясь в 2-й климатической зоне, тамбур выполнен двойным утепленным входными дверями с установкой приборов отопления, как в тамбуре, так и на лестничной клетке.

• Этажность: 5 этажей
• Секционность: 3 секции
• Квартиры: одно- и двухкомнатные улучшенной планировки
• Площадь квартир: от 39,17 м² до 56,91 м²
• Высота помещений: 2,8 м
• Ориентация: широтная, меридиональная
• Климатическая зона: II

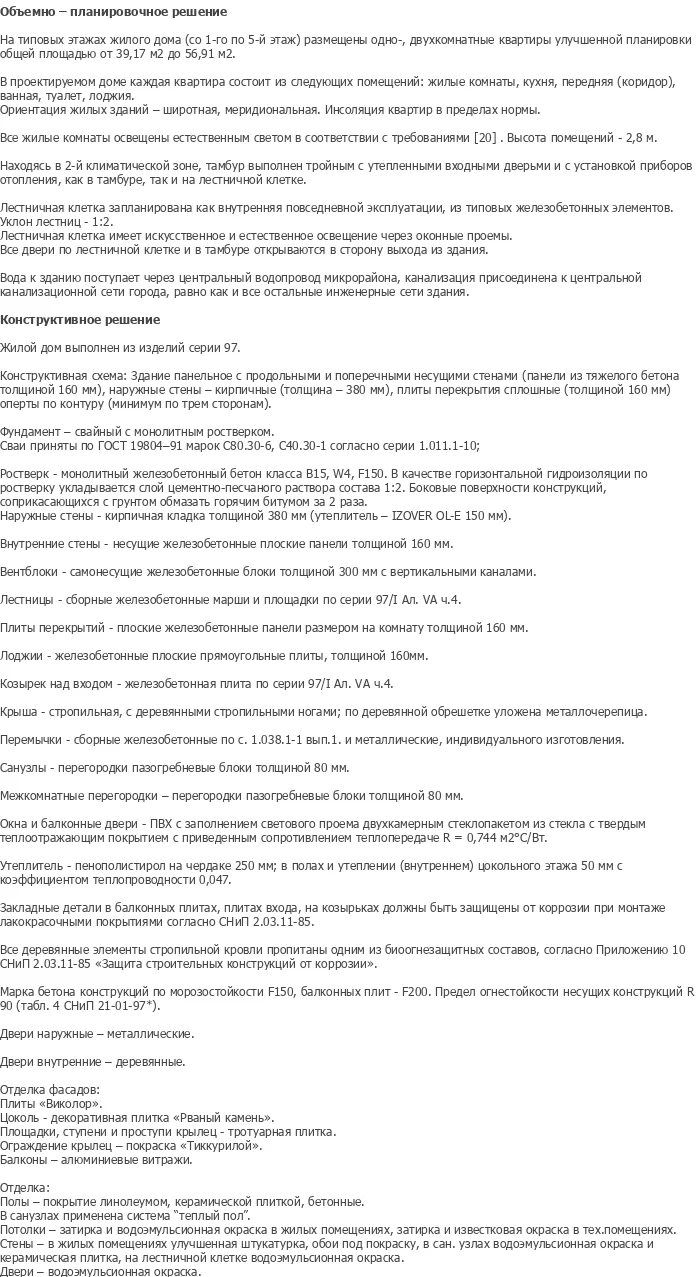

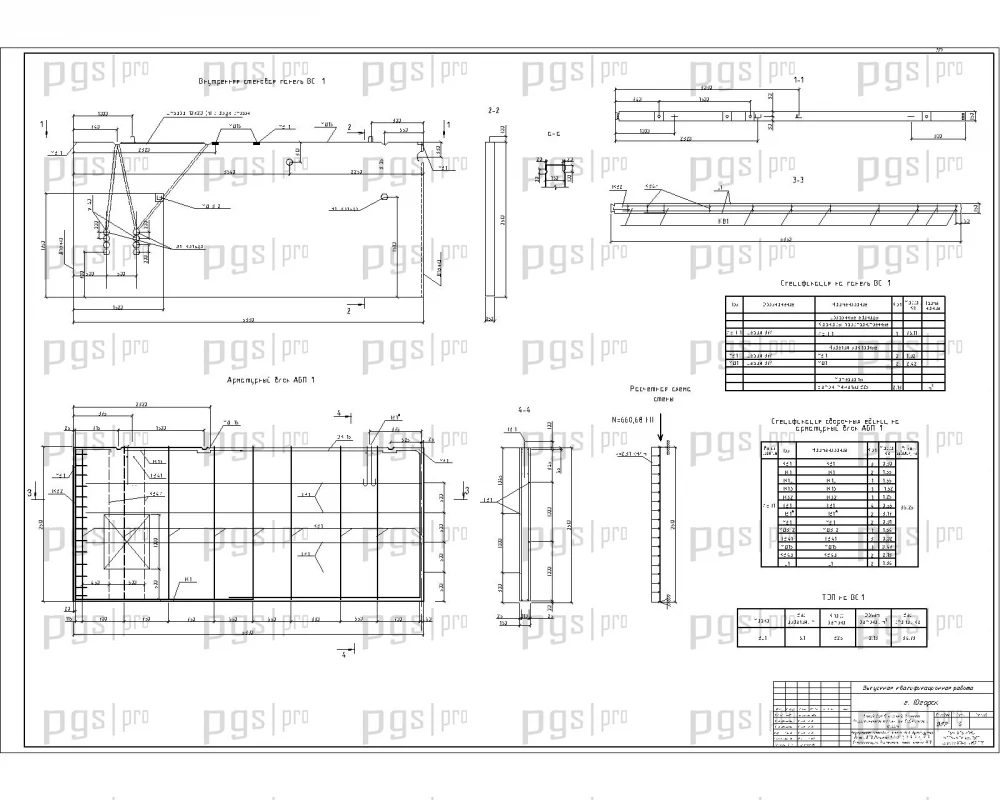

Жилой дом выполнен из изделий серии 97. Конструктивная схема: здание панельное с продольными и поперечными несущими стенами (панели из тяжелого бетона толщиной 160 мм), наружные стены — кирпичные (толщина 380 мм), плиты перекрытия сплошные (толщиной 160 мм) оперты по контуру (минимум по трем сторонам). Фундамент — свайный с монолитным ростверком. Сваи приняты по ГОСТ 19804-91 марок С80.30-6, С40.30-1 согласно серии 1.011.1-10. Ростверк — монолитный железобетонный бетон класса B15, W4, F150. В качестве горизонтальной гидроизоляции по ростверку укладывается слой цементно-песчаного раствора состава 1:2. Боковые поверхности конструкций, соприкасающихся с грунтом, обмазать горячим битумом за 2 раза. Наружные стены — кирпичная кладка толщиной 380 мм (утеплитель — IZOVER OL-E 150 мм). Внутренние стены — несущие железобетонные плоские панели толщиной 160 мм.

• Фундамент: свайный с монолитным ростверком, сваи по ГОСТ 19804-91
• Ростверк: монолитный железобетонный, бетон B15, W4, F150
• Наружные стены: кирпич 380 мм, утеплитель IZOVER OL-E 150 мм
• Внутренние стены: несущие железобетонные панели 160 мм
• Вентблоки: самонесущие железобетонные блоки 300 мм с вертикальными каналами
• Перекрытия: плоские железобетонные панели 160 мм
• Лестницы: сборные железобетонные марши и площадки по серии 97/I Ал. VA ч.4.4
• Крыша: стропильная, деревянные стропильные ноги, металлочерепица
• Перемычки: сборные железобетонные по с. 1.038.1-1 вып.1 и металлические
• Балконы: железобетонные плиты по серии 97/I Ал. VA ч.4.4
• Марка бетона: F150 (конструкции), F200 (балконные плиты)

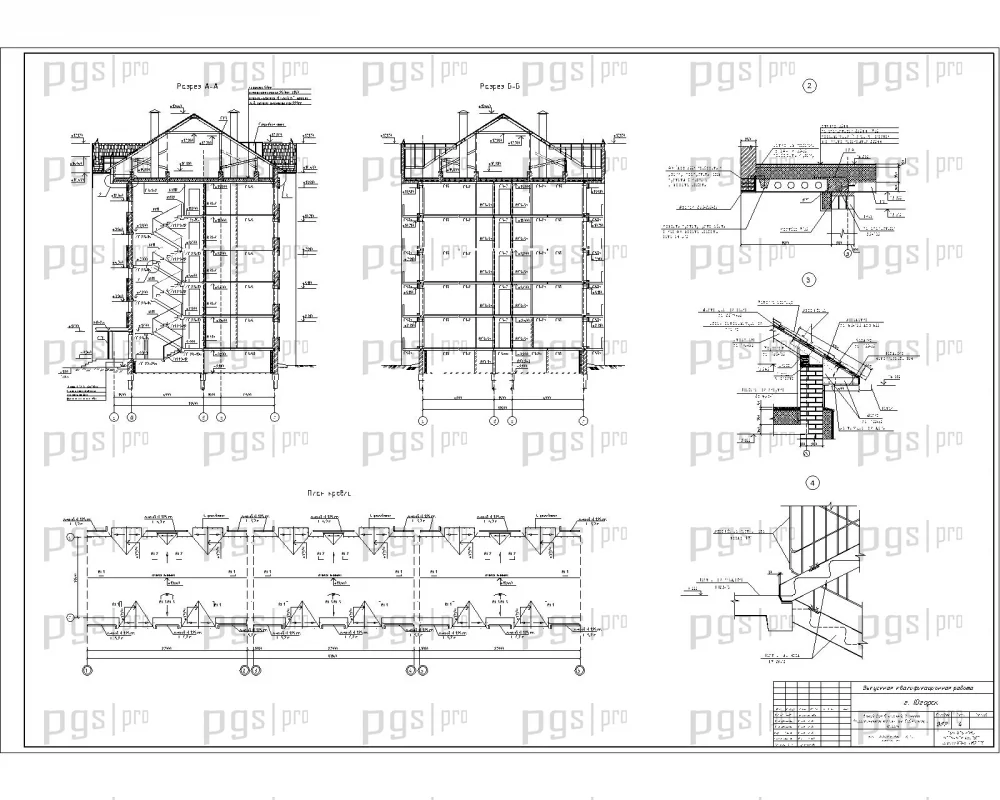

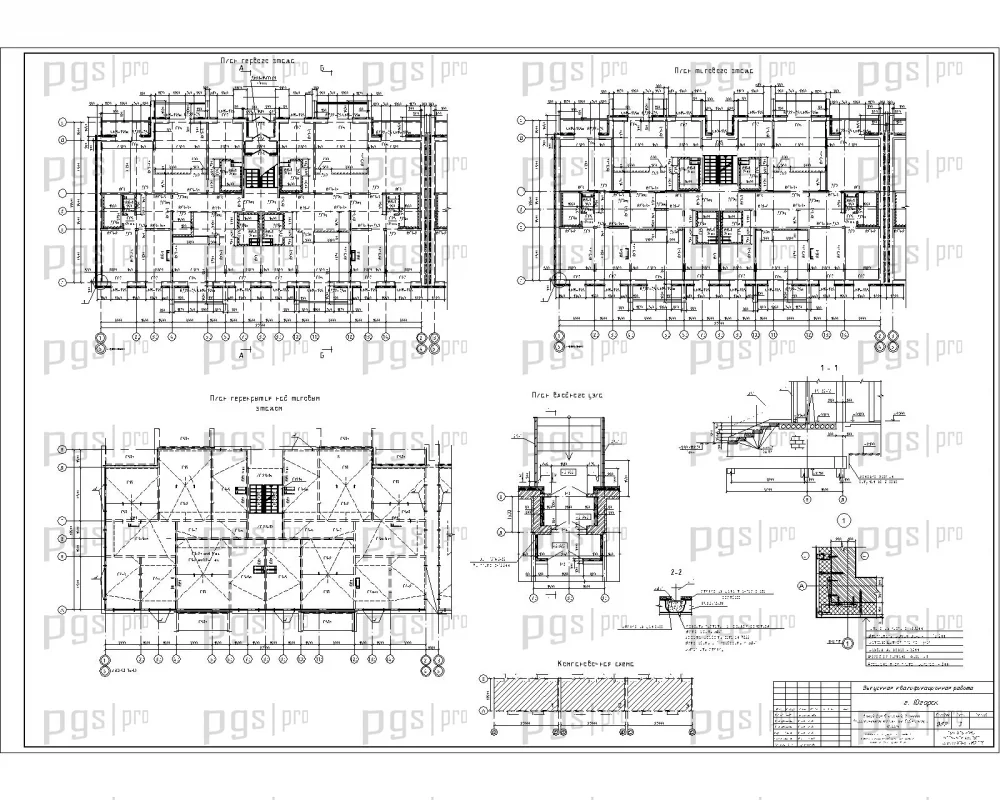

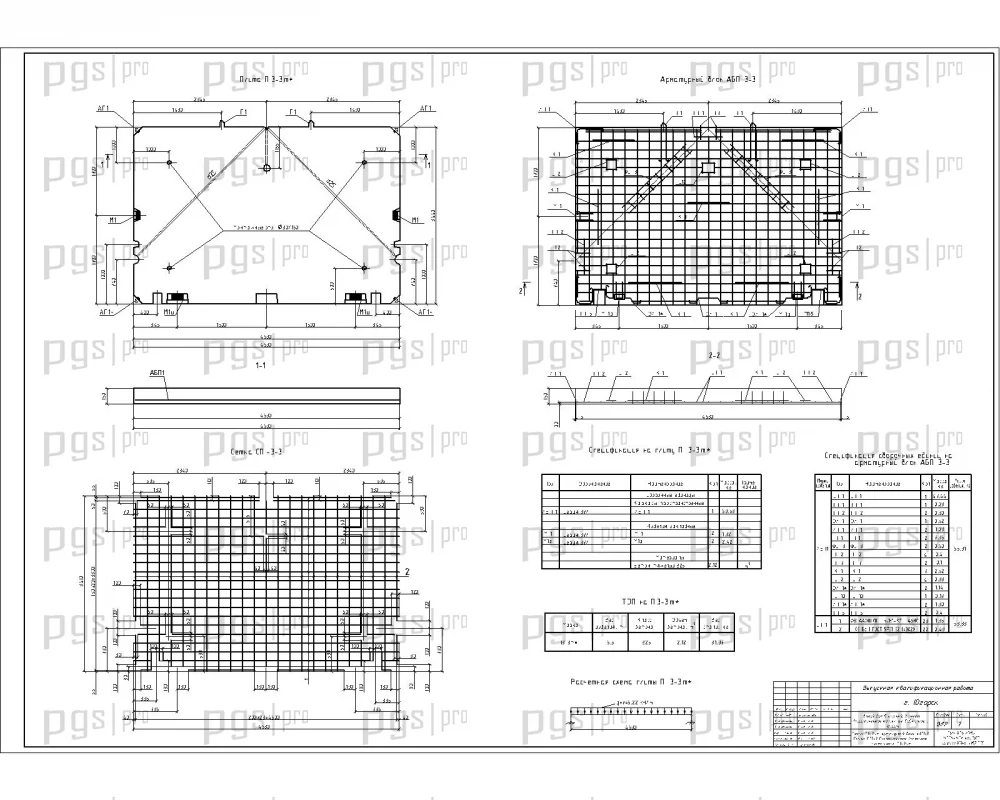

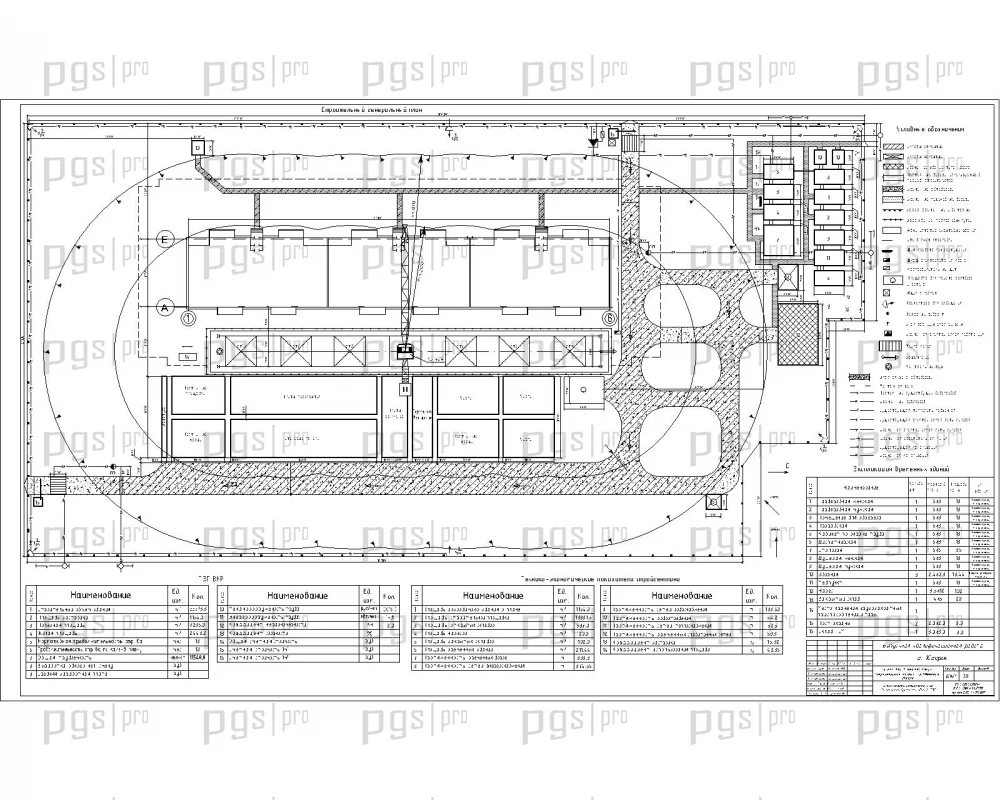

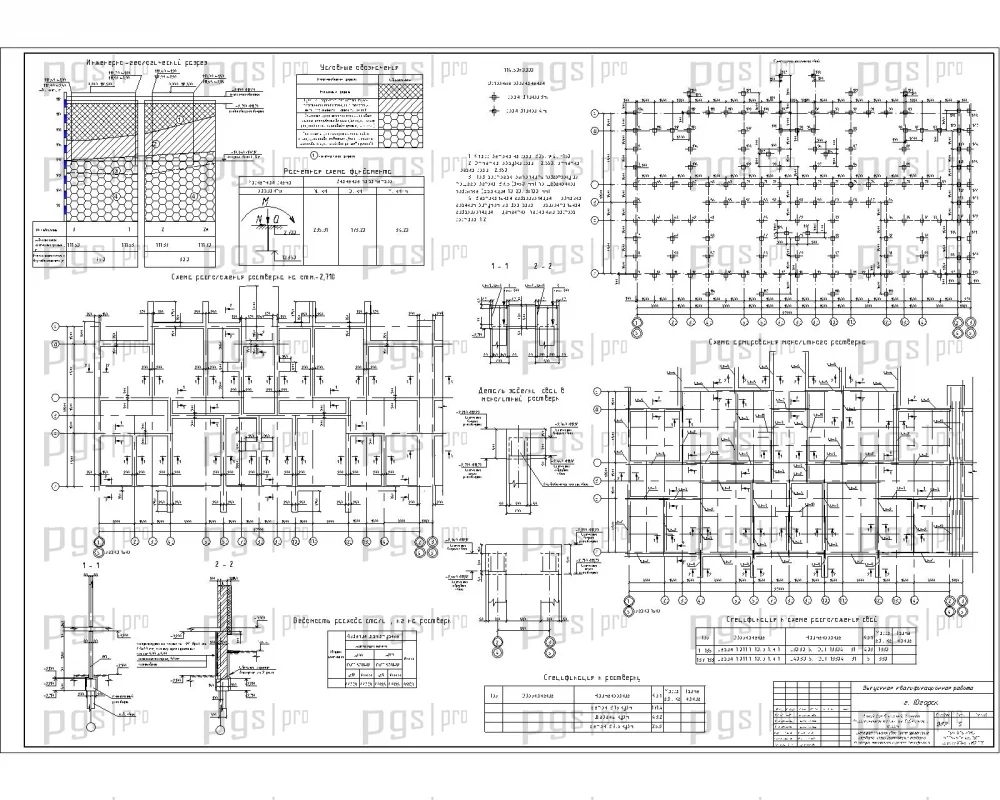

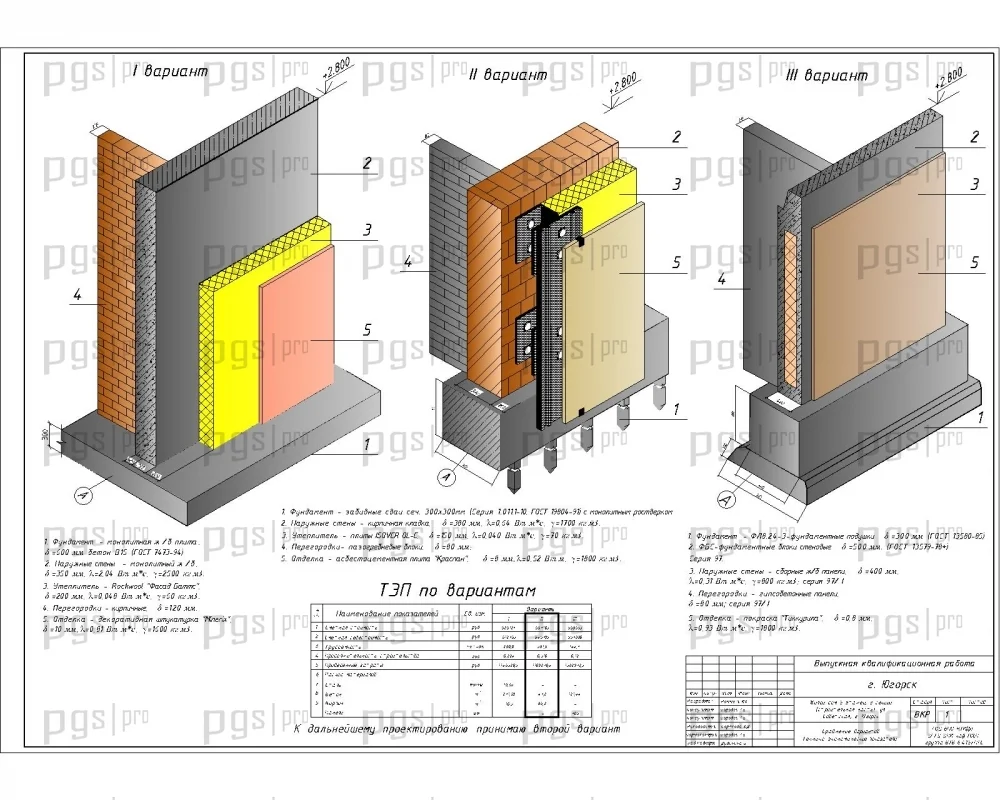

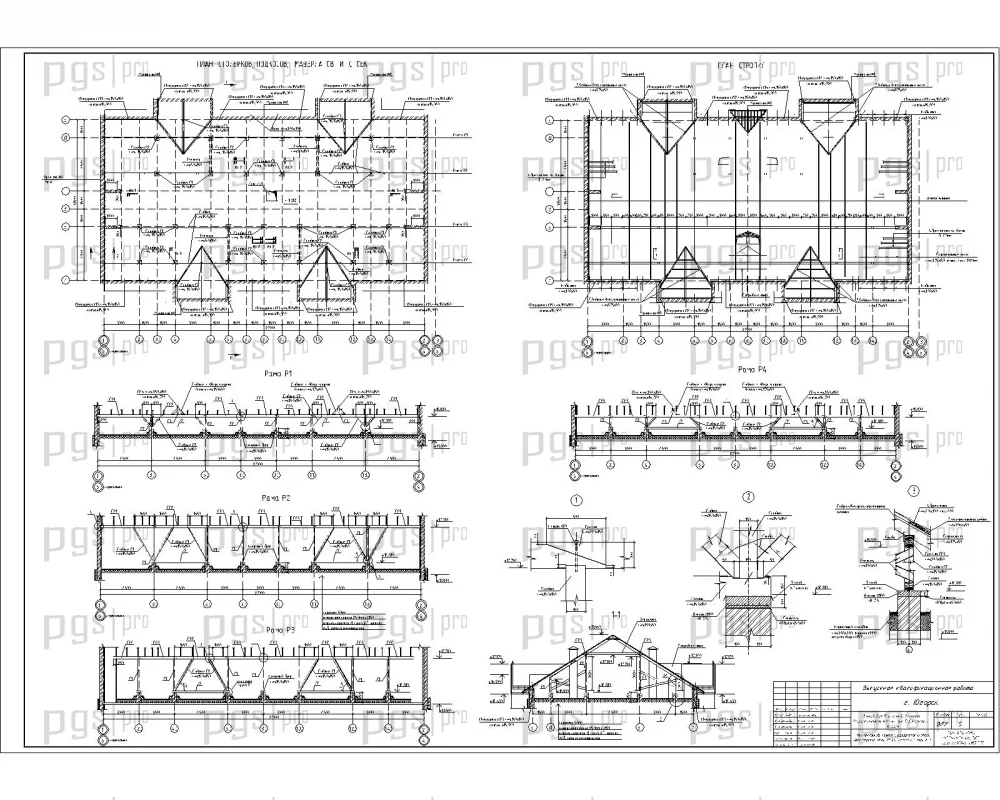

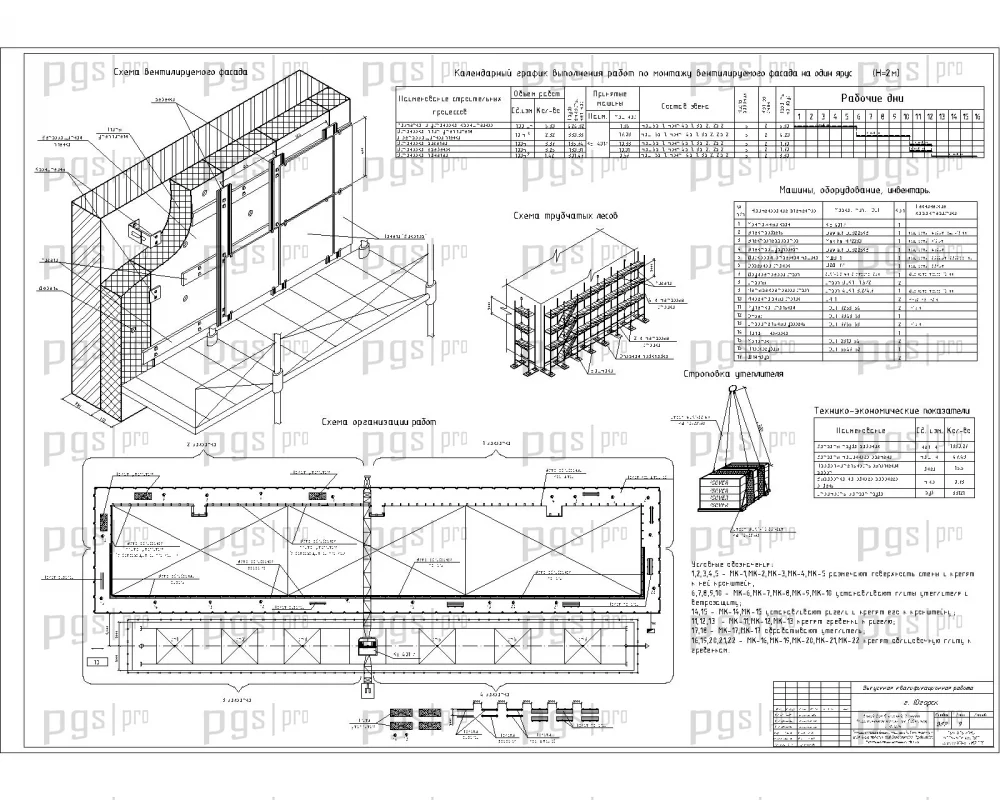

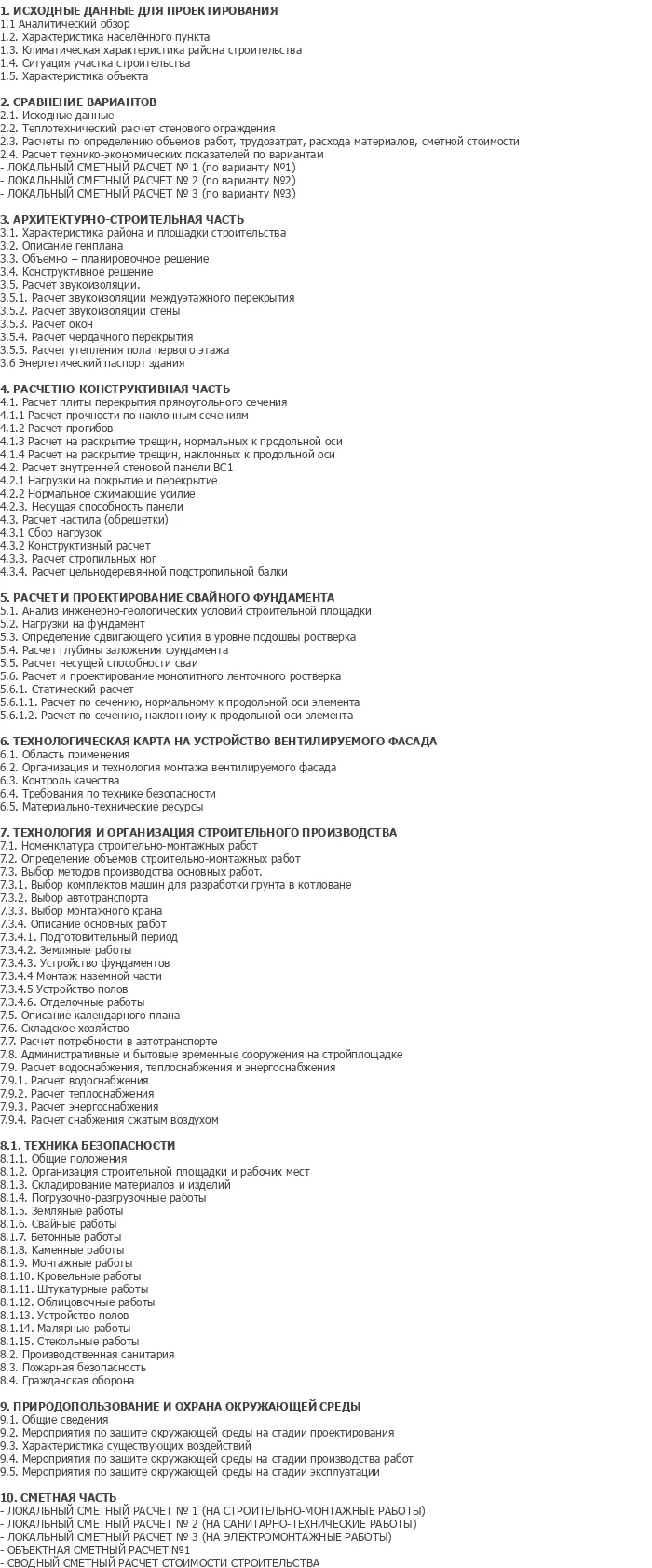

Технологическая часть дипломного проекта включает технологическую карту на устройство вентилируемого фасада с детальной проработкой области применения, организации и технологии монтажа, контроля качества, требований по технике безопасности и материально-технических ресурсов. Календарный план и сетевой график составлены с учетом технологической последовательности строительства трехсекционного пятиэтажного жилого дома. Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог и площадок для монтажа крана. В составе проекта предусмотрены технико-экономические показатели, локальные и объектные сметы, сводно-сметный расчет стоимости строительства. Графическая часть включает фасад, генплан, планы первого и типового этажа, план перекрытий, план кровли, разрезы, узлы, сравнение вариантов, конструирование деревянной скатной кровли, конструирование стеновых панелей, конструирование фундамента, технологическую карту на монтаж вентилируемого фасада, календарный план и сетевой график, строительный генплан.

• Технологическая карта на устройство вентилируемого фасада
• Календарный план и сетевой график
• Строительный генеральный план
• Локальные и объектные сметы, сводно-сметный расчет

Диплом №2036 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Сложный инженерный объект: трехсекционный пятиэтажный панельный жилой дом с деревянной стропильной кровлей и вентилируемым фасадом.
• Комплексный расчет: проект включает расчет плиты перекрытия, внутренней стеновой панели, наслапа (обрешетки), свайного фундамента и монолитного ленточного ростверка.
• Полная комплектация: 11 листов графики AutoCAD и развернутая пояснительная записка — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайный фундамент с монолитным ростверком, панельные несущие стены из тяжелого бетона, кирпичные наружные стены с утеплением, плоские железобетонные перекрытия, деревянная стропильная кровля с металлочерепицей.
• Практическая направленность: технологическая карта на монтаж вентилируемого фасада, календарный план и сетевой график, строительный генплан, сравнение вариантов, локальные и объектные сметы, сводно-сметный расчет.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
