Дипломный проект №2043 «3-х этажный жилой дом с мансардой в г. Набережные Челны» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории малоэтажных многоквартирных жилых зданий и представляет собой блокированный жилой дом, состоящий из четырех рядовых блоков и одного торцевого. Проект выполнен с учетом климатических условий Республики Татарстан и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В составе полный комплект графической части в AutoCAD и развернутая пояснительная записка в MS Word и MS Excel.

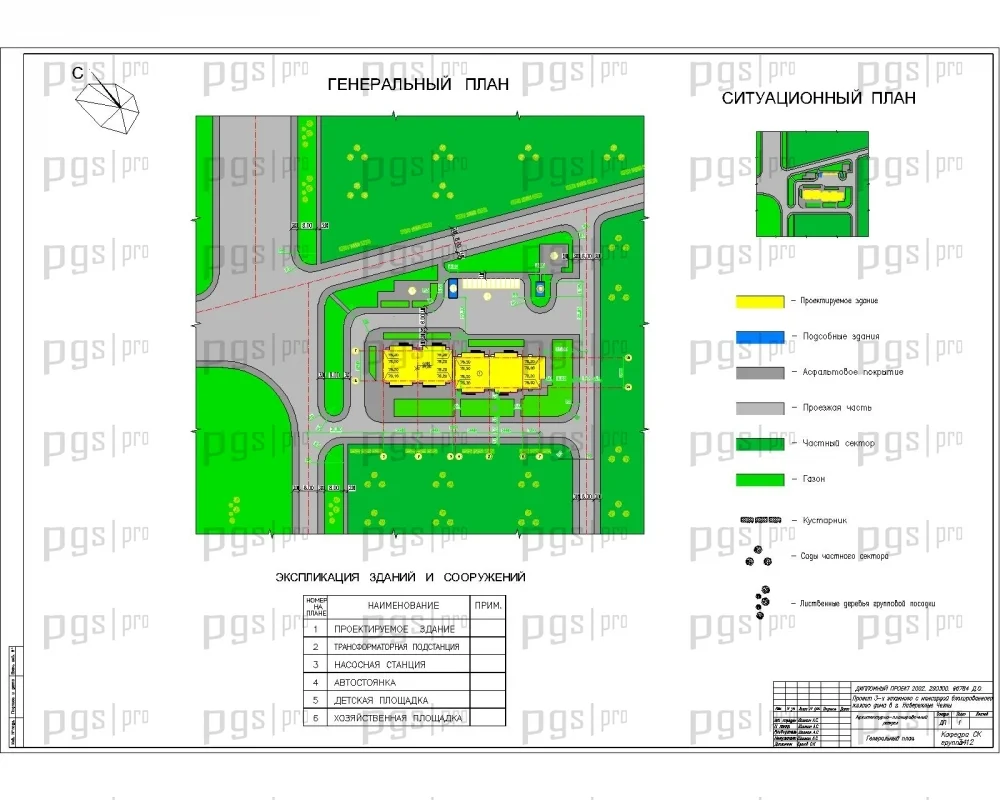

Проектируемый объект — 3-этажный блокированный жилой дом с мансардой, расположенный в северо-восточной части города Набережные Челны. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, прочности и долговечности конструкций. Здание имеет подвал высотой 2,3 м и предназначено для комфортного проживания 36 квартир. В составе дома четыре рядовых блока и один торцевой, каждый из которых имеет самостоятельную планировочную схему с центральной лестницей и эвакуационными выходами. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию малоэтажной жилой застройки. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2043 предлагает оптимальное соотношение цены и качества.

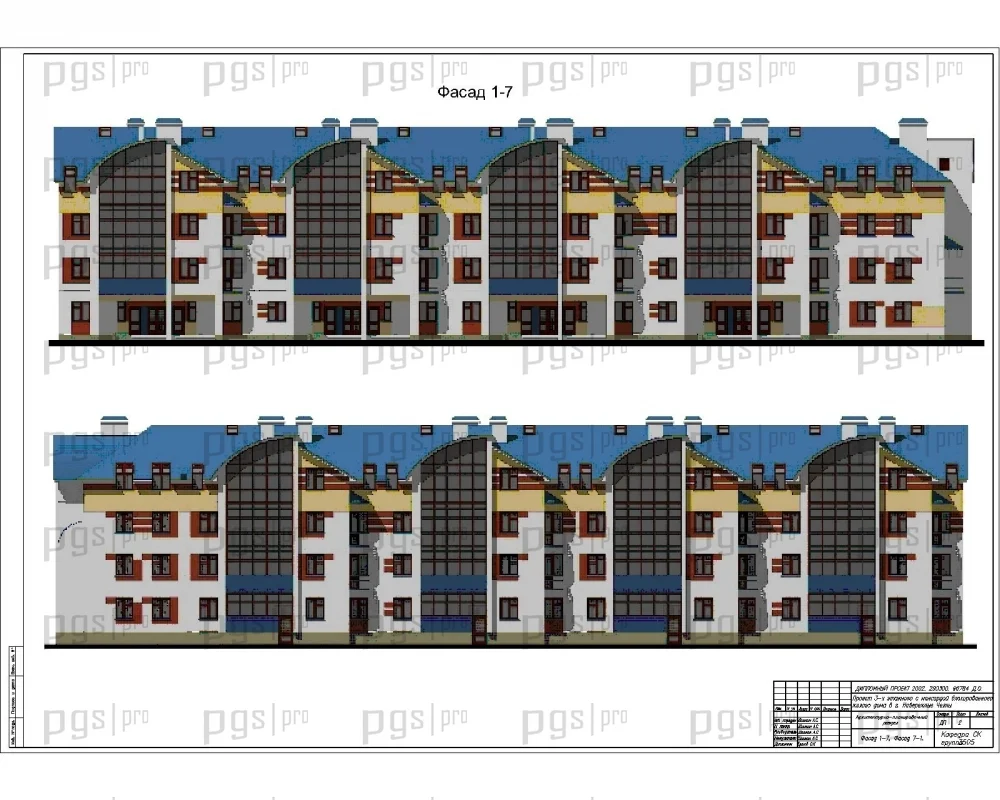

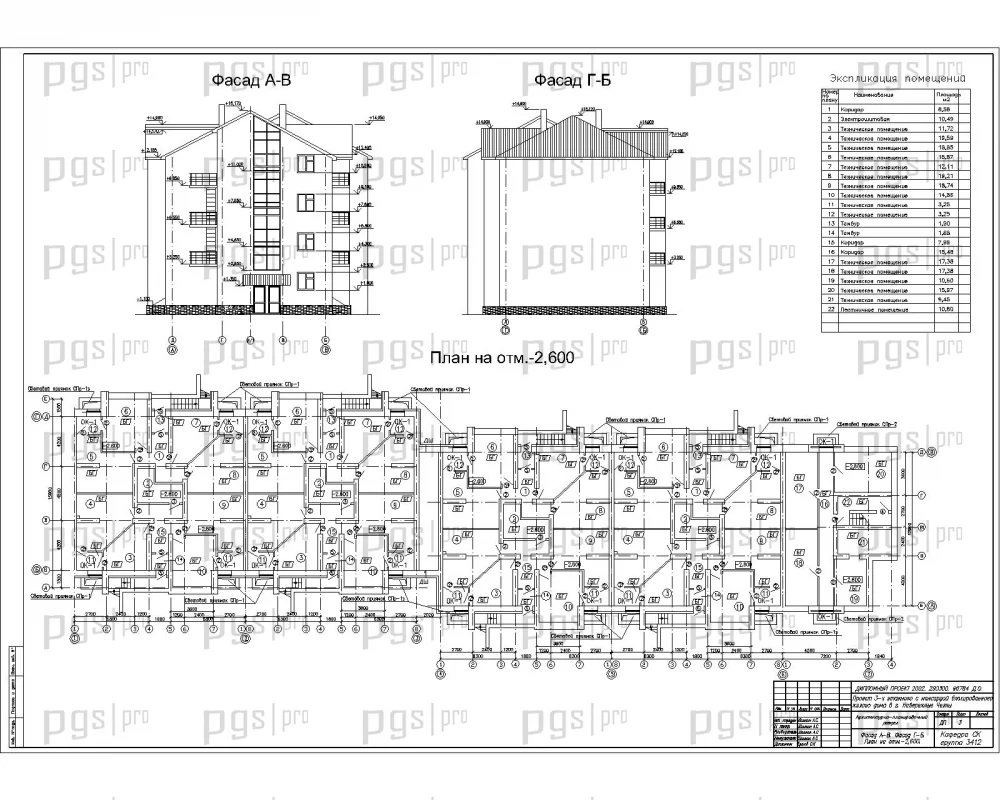

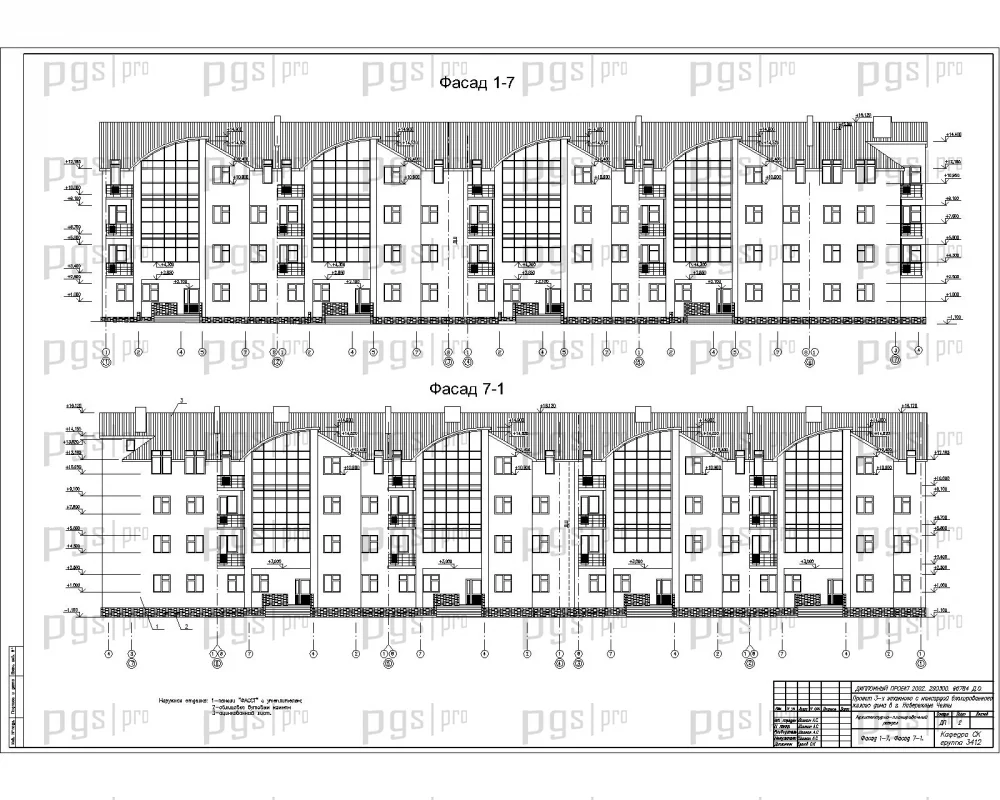

Архитектурный облик здания формируется двухскатной мансардной крышей с мансардными окнами, фасадной облицовкой плиткой «ФАСТ» и цоколем из бутового камня. Наружные стены выполнены по технологии эффективной кладки с применением утеплителей и вентилируемого фасада. Данный проект 3 этажного жилого дома демонстрирует современные подходы к проектированию блокированной застройки с учетом требований энергосбережения и комфортности проживания.

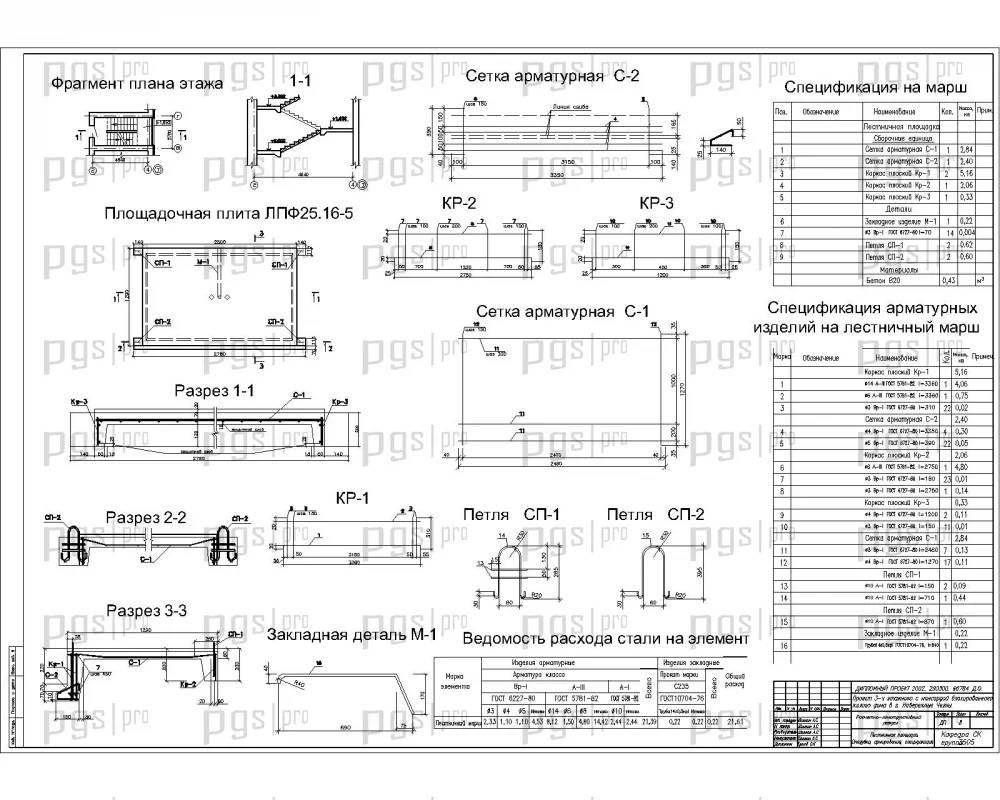

Конструктивная схема здания выполнена по бескаркасной схеме с продольными и поперечными несущими стенами, обеспечивающими необходимую пространственную жесткость. Расчет конструкций выполнен ручным способом с применением нормативных документов по проектированию железобетонных и кирпичных конструкций. Проект включает детальные схемы армирования фундаментных плит, лестничных маршей и площадок, а также полные технологические карты на основные виды работ.

Функциональные связи в здании решены поэтажно с четким зонированием жилых и хозяйственных помещений. В основу планировочной структуры дома положен принцип модульного формирования квартир с размещением их вокруг центральной лестничной клетки.

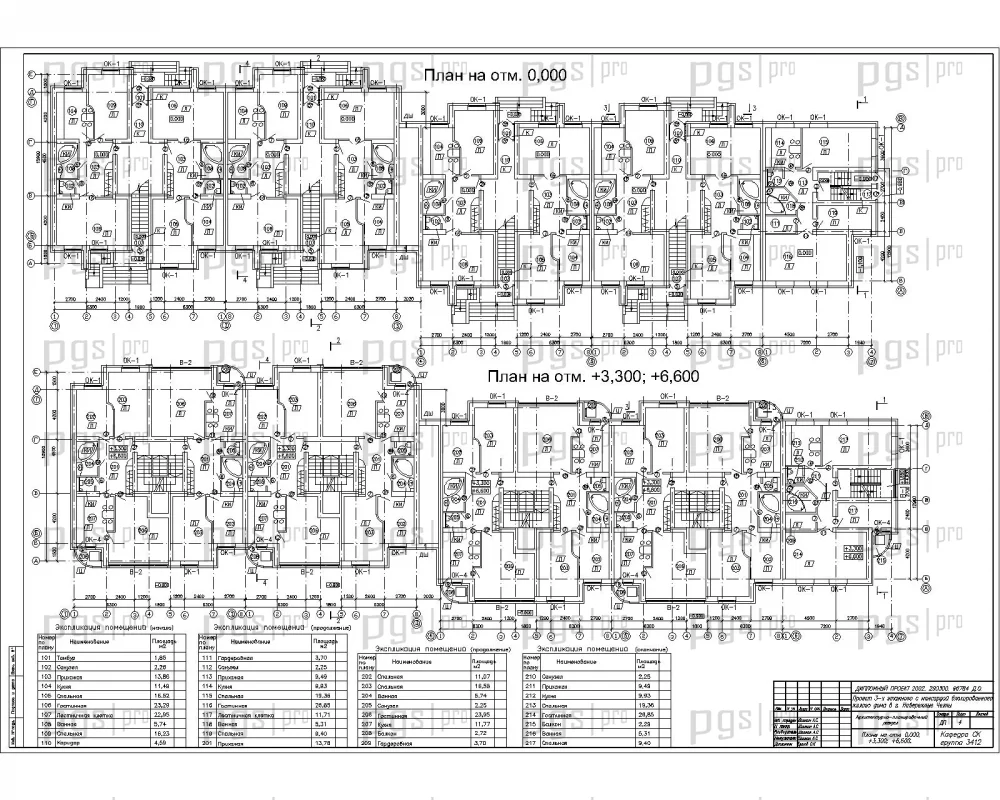

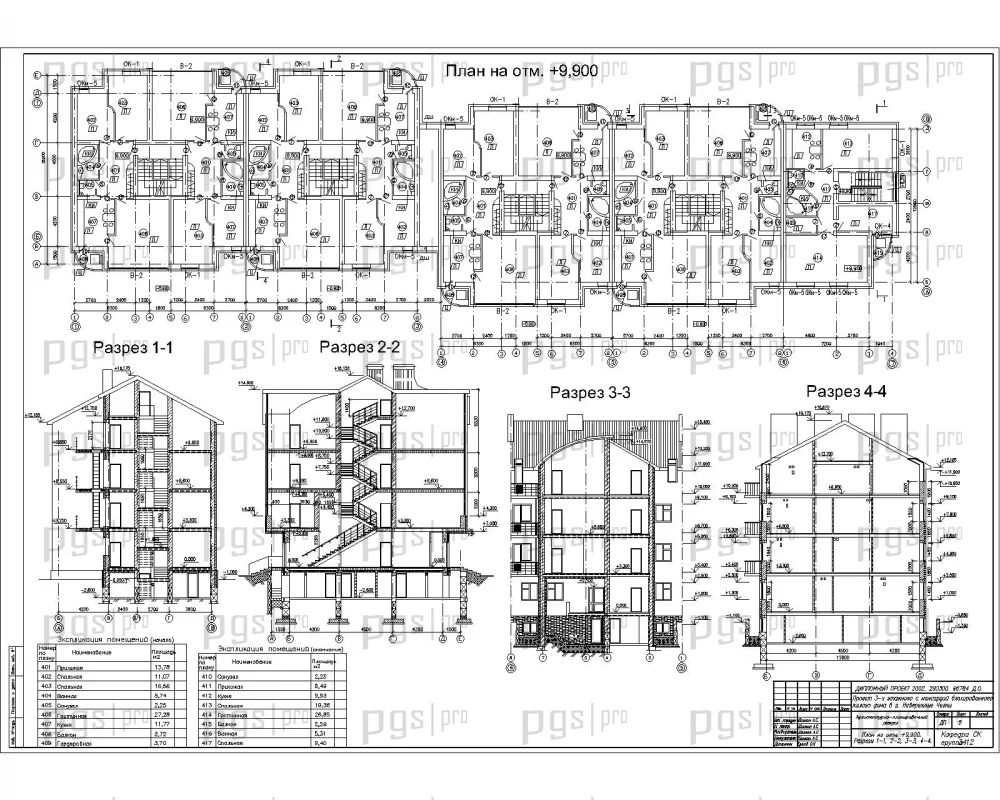

Подвал: размещены инженерные коммуникации, техническое подполье высотой 2,3 м с общей площадью 378 м². Первый этаж: квартиры с входами со стороны улицы и двора, холлы, тамбуры. Второй и третий этажи: по две двухкомнатных и трехкомнатных квартиры на каждом этаже блока. Мансарда: жилые помещения с мансардными окнами, дополнительные эксплуатационные площади. Всего в доме 36 квартир: 8 двухкомнатных и 28 трехкомнатных. Общие площади квартир варьируются от 72,87 м² до 89,3 м².

Каждая квартира имеет застекленные лоджии, в двухкомнатных квартирах предусмотрен по одному санузлу, в трехкомнатных — по два санузла. Доступ во все квартиры осуществляется через коридор. Здание оборудовано мусоропроводом с поэтажными клапанами мусороудаления. Данный проект жилого здания демонстрирует рациональное использование площади и современные стандарты жилой среды.

Несущий каркас здания выполнен по бескаркасной схеме с несущими внутренними поперечными и продольными стенами. Пространственная жесткость обеспечивается совместной работой наружных стен с внутренними, с участками замоноличивания раствором, а также жестким горизонтальным диском перекрытий. Шаг поперечных стен — 3,0 м, 3,60 м, 4,20 м. Высота этажей: первого — 3,3 м, типового — 3,0 м от пола до потолка.

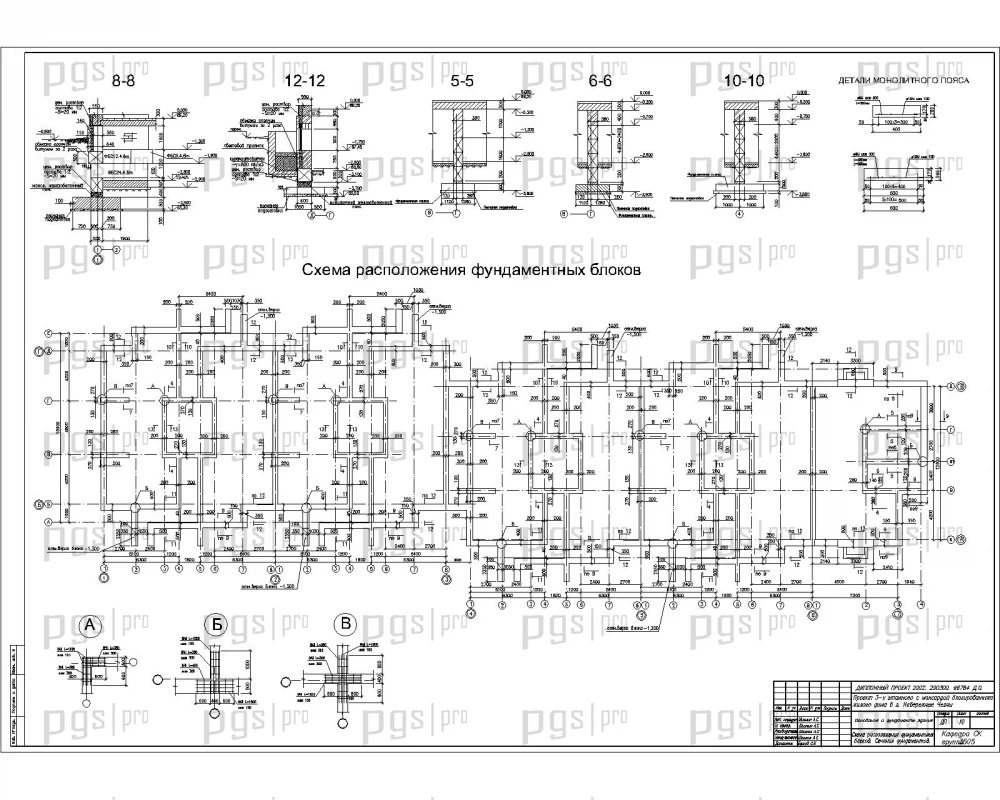

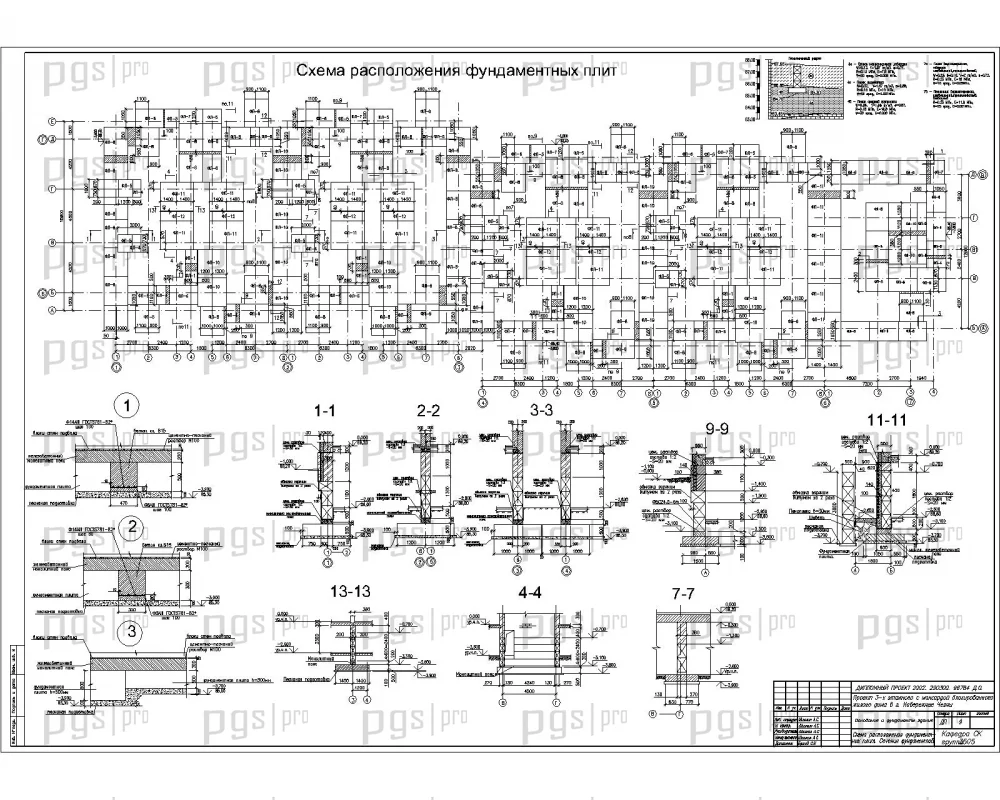

Фундаменты: ленточные из сборных железобетонных фундаментных блоков и плит по ГОСТ 13580-85. Глубина заложения фундамента — 3,900 м, отметка пола подвала — 2,600 м. Горизонтальная гидроизоляция — 2 слоя гидроизола на битумной мастике. Вертикальная гидроизоляция — обмазка горячим битумом. Наружные стены: эффективная кладка толщиной 640 мм (керамический кирпич 380 мм, минераловатные плиты 120 мм, воздушный зазор 20 мм, бутовый камень 120 мм) или 550 мм (пенобетонные блоки, утеплитель, облицовка фасадными панелями). Внутренние стены и перегородки: силикатный кирпич М150, керамзитобетонные блоки, кирпичные перегородки толщиной 120 мм с армированием.

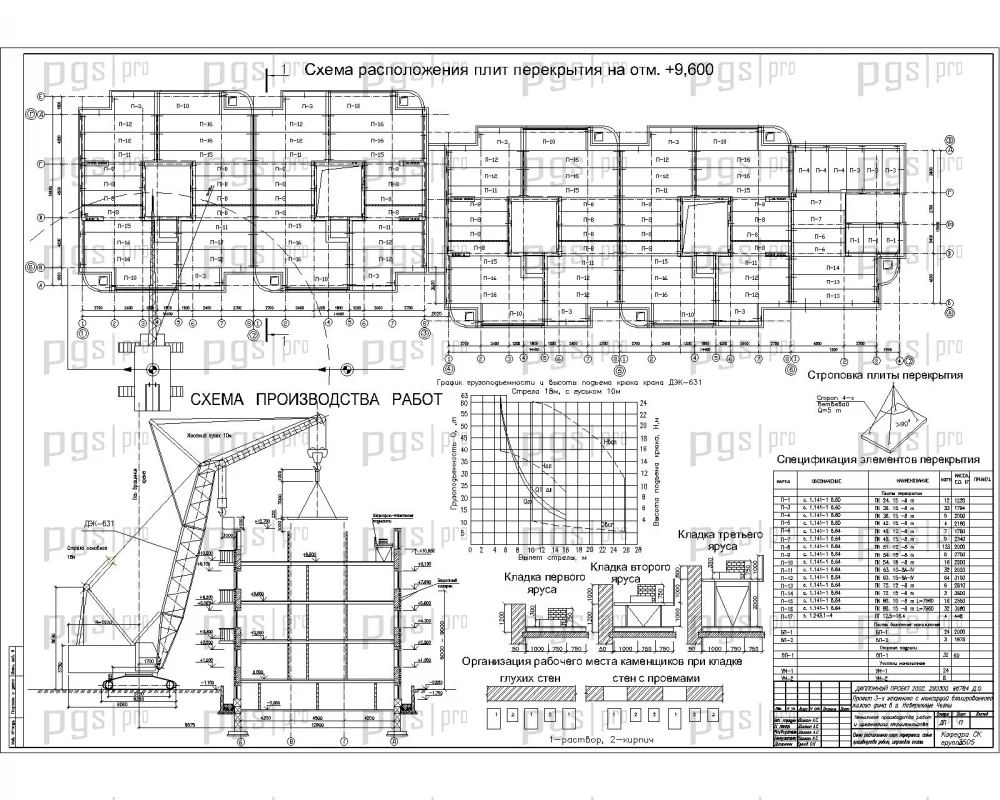

Перекрытия: сборные многопустотные железобетонные плиты по серии 1.141-1 с предварительным напряжением арматуры. Длина панелей: 8100, 6300, 4200 мм. Кровля: двухскатная утепленная мансарда из металлических балок и деревянных стропил, покрытая рулонной оцинкованной сталью с полимерным покрытием. Водосток наружный. Лестницы: сборные железобетонные элементы, лестничная клетка торцевого блока — из сборных железобетонных элементов с металлическими косоурами.

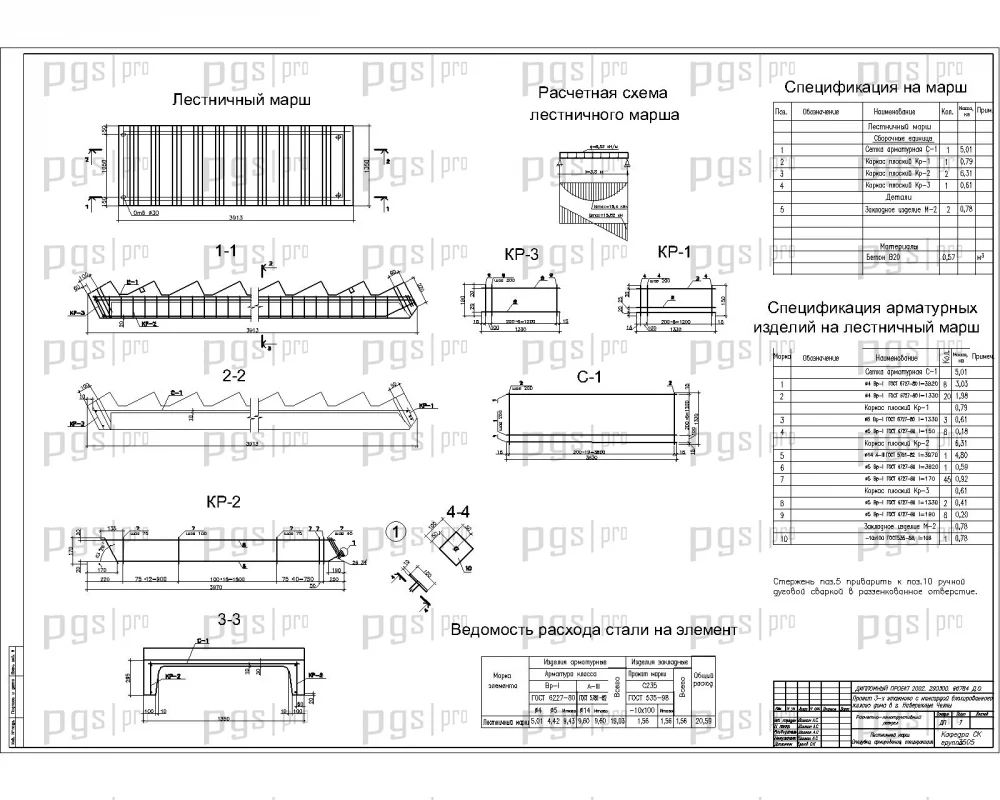

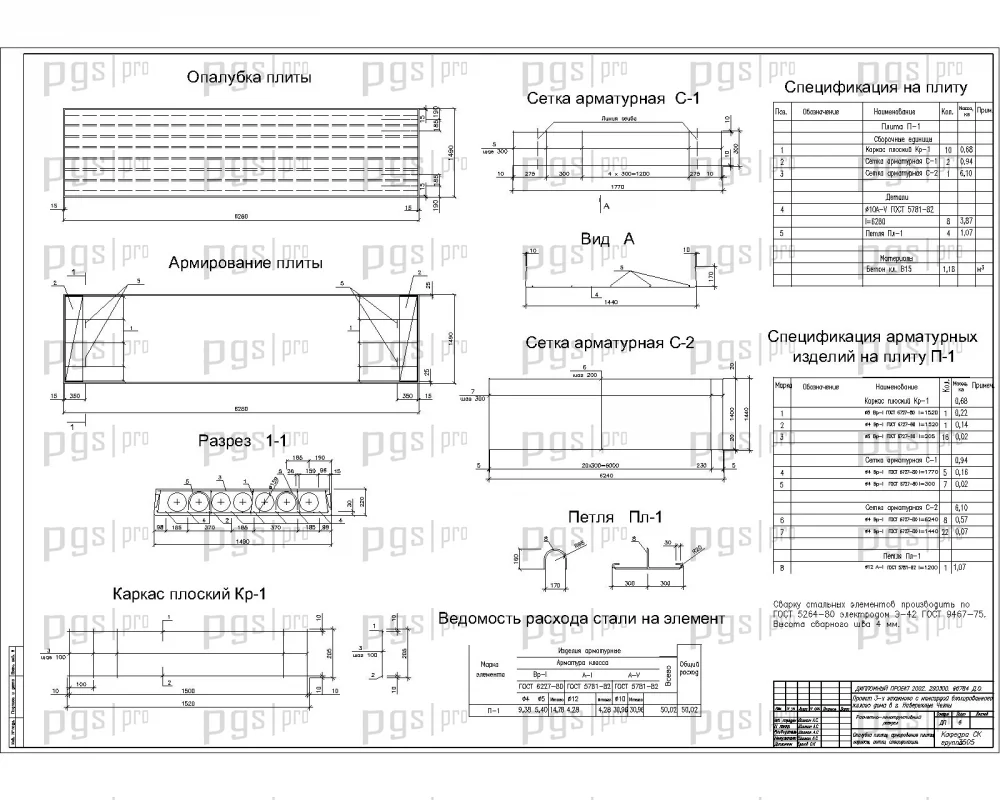

Расчетная часть включает определение нагрузок, расчет ленточных фундаментов, железобетонного лестничного марша, площадочной плиты и многопустотной плиты перекрытия по предельным состояниям. Проведен расчет ширины подушки фундамента, диаметра подъемных петель, прогиба плиты. Все конструктивные решения соответствуют действующим нормам проектирования и могут быть использованы как образец при выполнении дипломной работы по специальности ПГС.

Раздел технологии и организации строительства включает разработку технологических карт, календарного графика производства работ и строительного генерального плана. Технологическая карта на возведение монолитных железобетонных конструкций содержит технологию производства бетонных работ при отрицательных температурах, монтаж подушек, стен подвала, плит перекрытия, перемычек и лестничных маршей.

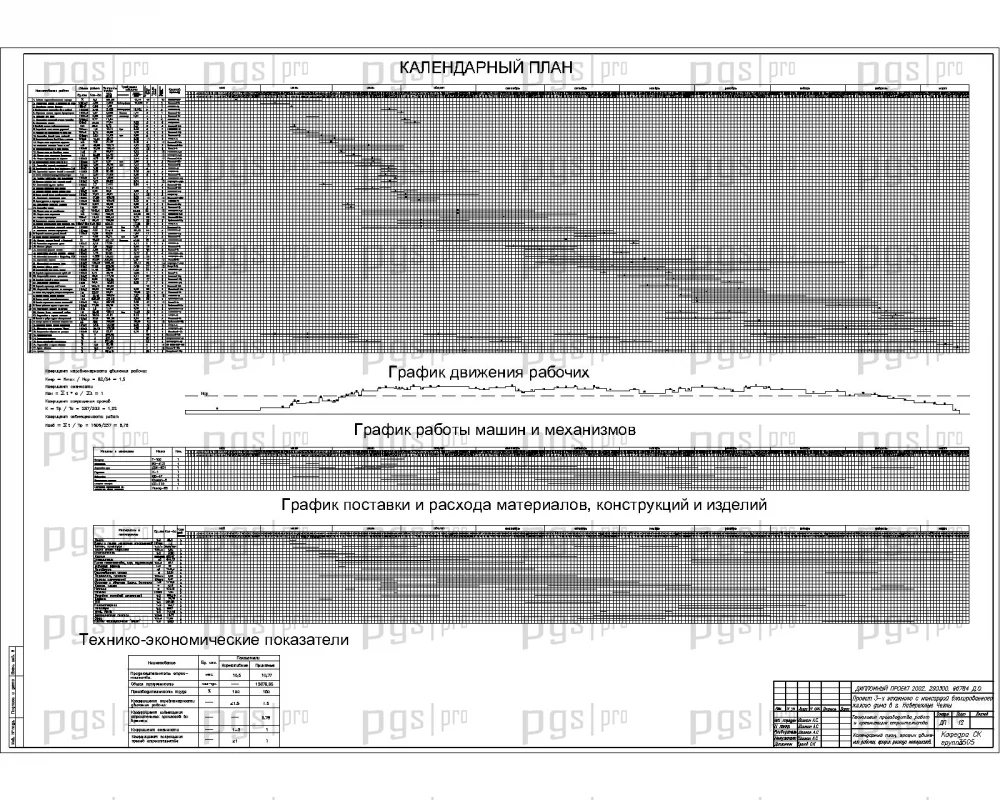

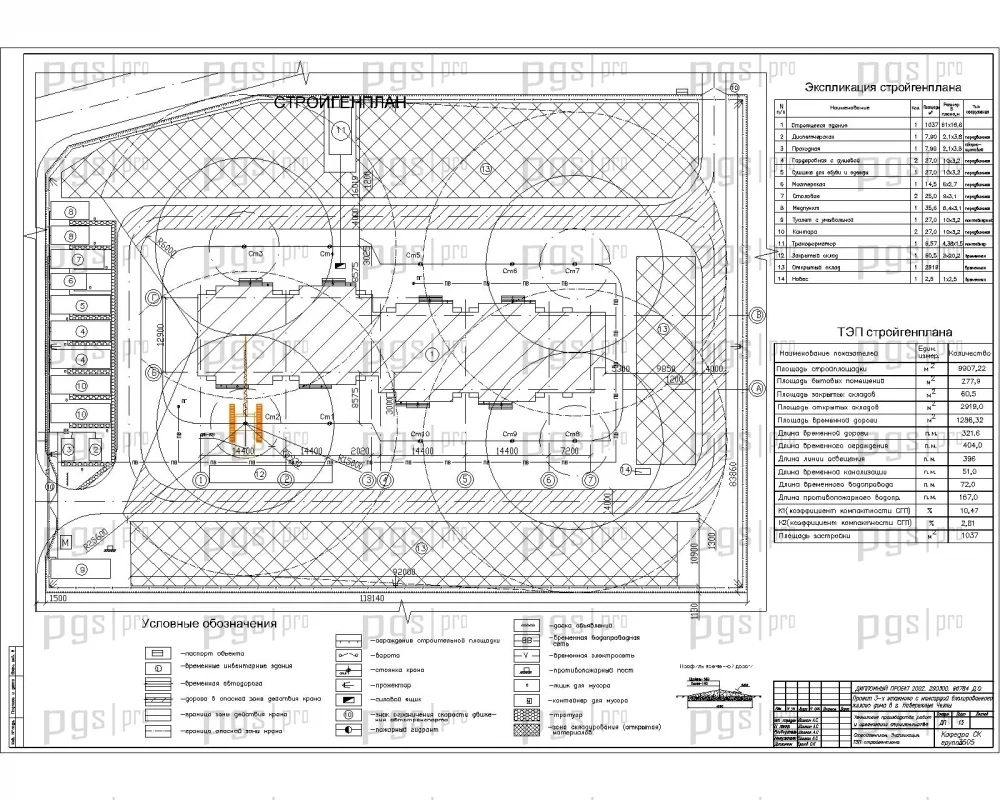

Технологическая карта на кладочные работы включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Календарный график составлен с учетом сезонности и технологических пауз на созревание бетона. Строительный генеральный план содержит размещение временных зданий, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки.

Технико-экономические показатели демонстрируют эффективность принятых технологических решений и позволяют оценить сметную стоимость строительства. Предусмотрено сравнение вариантов проектирования и расчет основных технико-экономических показателей. Данный раздел делает готовый диплом ПГС полноценным инструментом для изучения организации строительного производства.

Диплом №2043 выделяется среди аналогичных работ по ПГС следующими характеристиками:

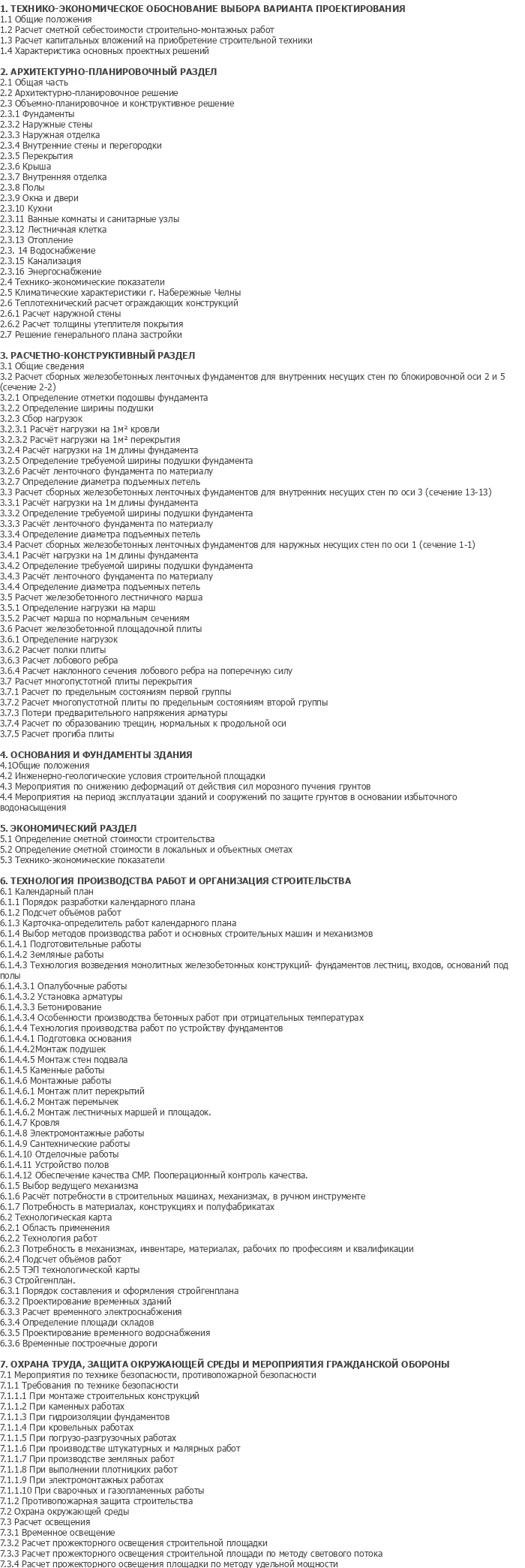

• Полная комплектация: 102 листа пояснительной записки и 14 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современная конструктивная схема: бескаркасная система с эффективной кладкой стен — востребованная тема в современном строительстве.
• Разнообразие конструкций: ленточные фундаменты, эффективная кладка стен, сборные перекрытия, мансардная кровля — расчет и проектирование всех основных элементов.
• Практическая направленность: технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: проект предлагается по цене 4 000 рублей, что делает его выгодным вложением для студента.
• Демонстрационная версия: доступна бесплатная demo-версия для ознакомления перед покупкой.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2043 по доступной цене — 4 000 рублей.
