Дипломный проект №2048 «Трехсекционный 9-тиэтажный жилой дом в г. Орел» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности и выполнен по традиционной технологии возведения с применением кирпичных стен и сборных железобетонных перекрытий. Проект выполнен с учетом климатических условий Орловской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В составе полный комплект графической части в AutoCAD и развернутая пояснительная записка в MS Word.

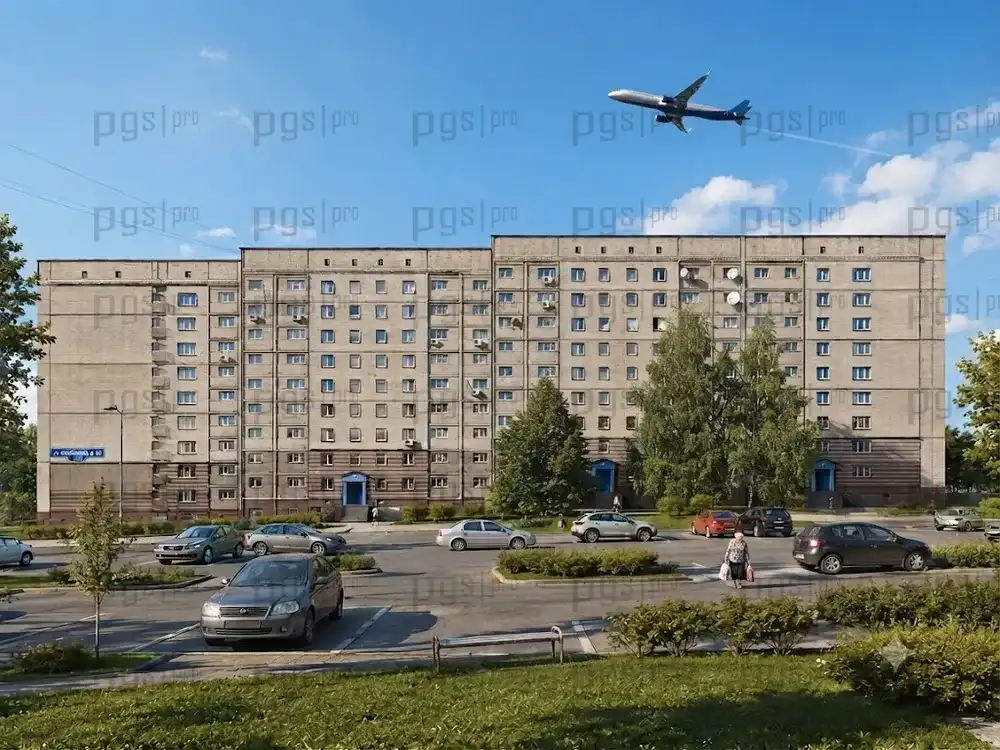

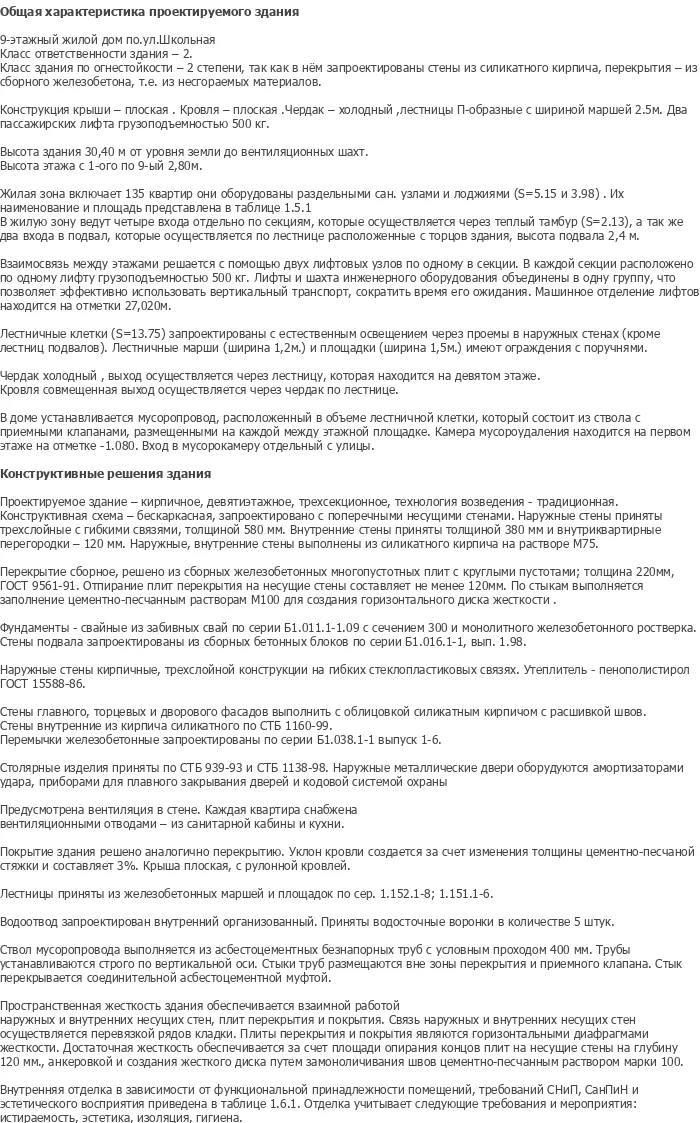

Проектируемый объект — 9-этажный трехсекционный жилой дом по улице Школьная в городе Орел, относящийся к категории многоэтажных жилых зданий повышенной этажности. Класс ответственности здания — II, класс огнестойкости — II степени. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, прочности и долговечности конструкций. Здание предназначено для комфортного проживания множества семей и включает в себя подвальные помещения, 9 жилых этажей и холодный чердак. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажной жилой застройки. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2048 предлагает оптимальное соотношение цены и качества.

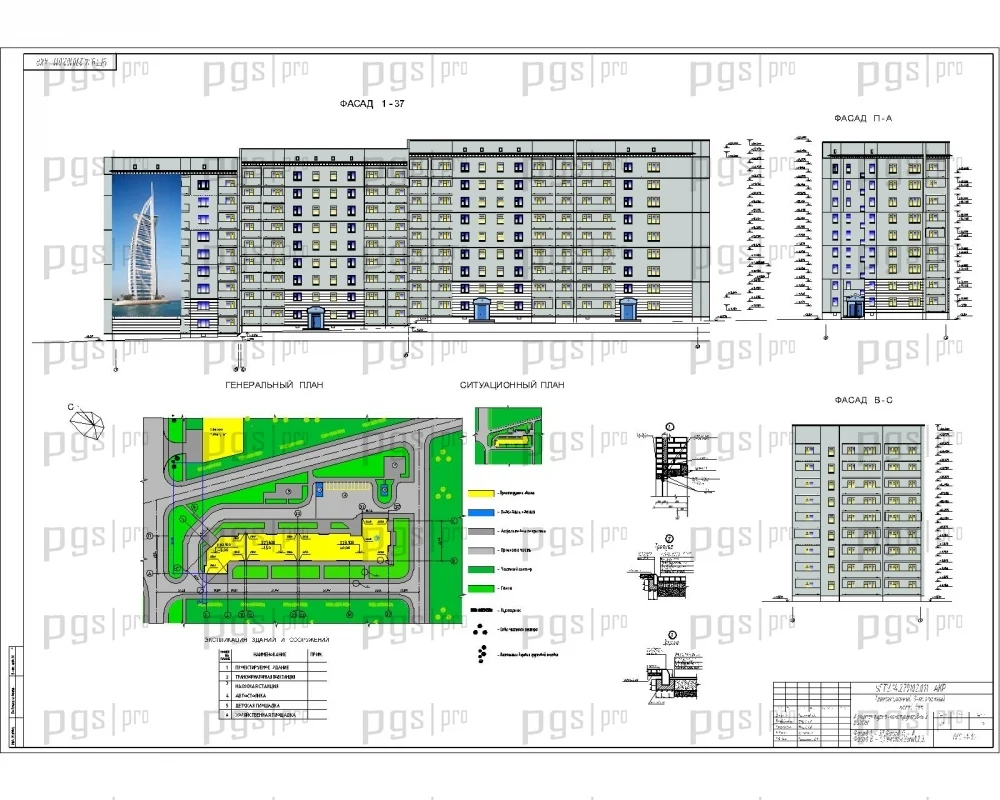

Архитектурный облик здания формируется регулярным ритмом оконных проемов и балконов, обеспечивающих достаточную естественную освещенность жилых помещений. Наружные стены выполнены из силикатного кирпича с трехслойной конструкцией на гибких стеклопластиковых связях и утеплением пенополистиролом по ГОСТ 15588-86. Внутренние и внутриквартирные перегородки — 120 мм. Стены гладкого, торцевого и дворового фасадов выполнены с облицовкой силикатным кирпичом с расшивкой швов. Данный проект 9 этажного жилого дома демонстрирует современные подходы к проектированию кирпичной жилой застройки с учетом требований энергосбережения и комфортности проживания.

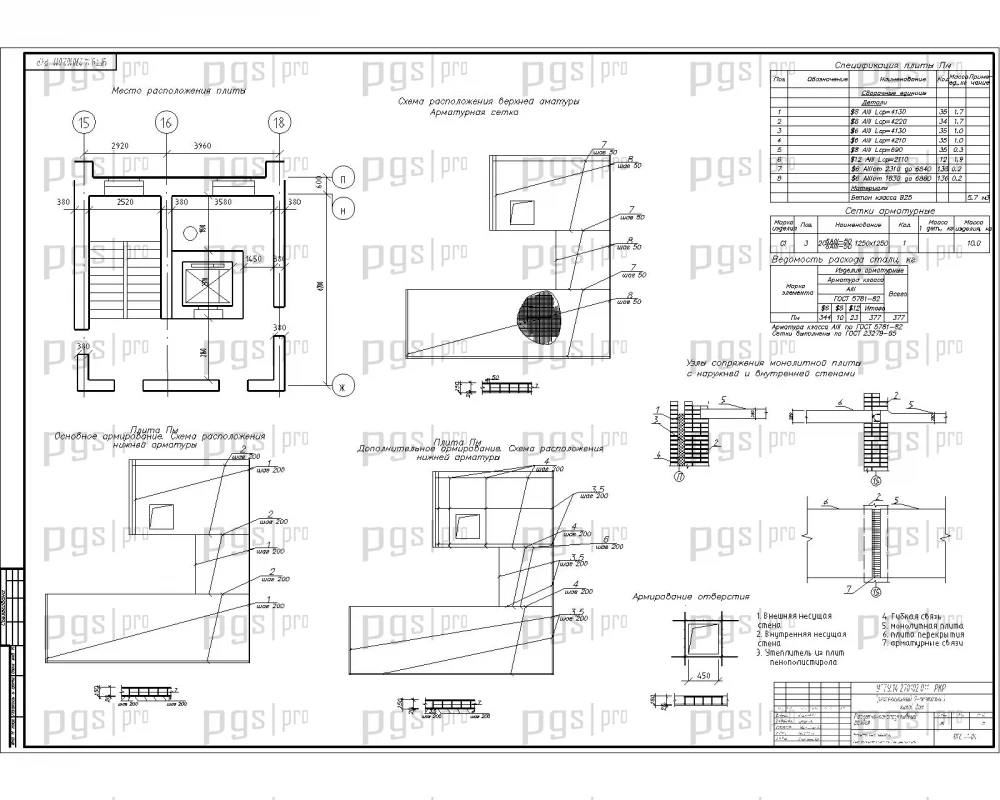

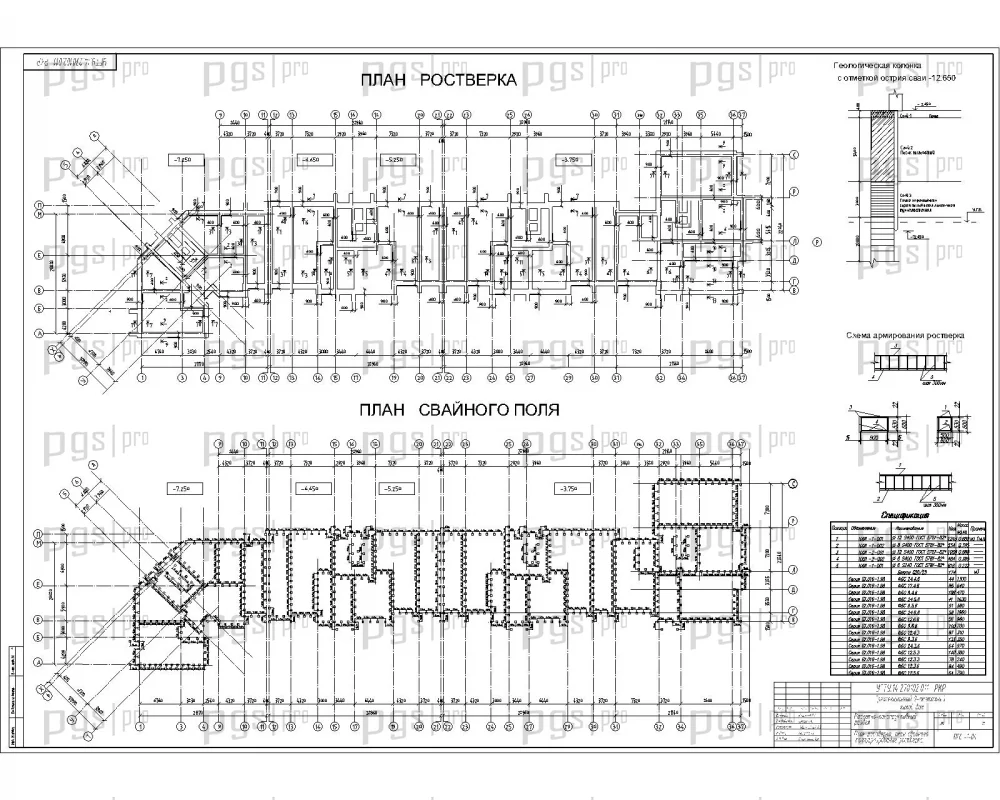

Конструктивная схема здания выполнена по бескаркасной схеме с поперечными несущими стенами, обеспечивающими необходимую пространственную жесткость. Расчет конструкций выполнен ручным способом с применением нормативных документов по проектированию кирпичных и железобетонных конструкций. Расчет монолитной плиты перекрытия произведен с помощью программы «Мономах 4.0. Плита». Проект включает детальные схемы армирования ростверка, свайного поля, монолитной плиты перекрытия и полные технологические карты на основные виды работ. Данный готовый диплом ПГС может быть использован как базовый шаблон проекта для адаптации под конкретные условия застройки в любом городе России.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, хозяйственных и технических помещений. В основу планировочной структуры дома положен принцип модульного формирования квартир с размещением их вокруг центрального ядра лестнично-лифтового узла.

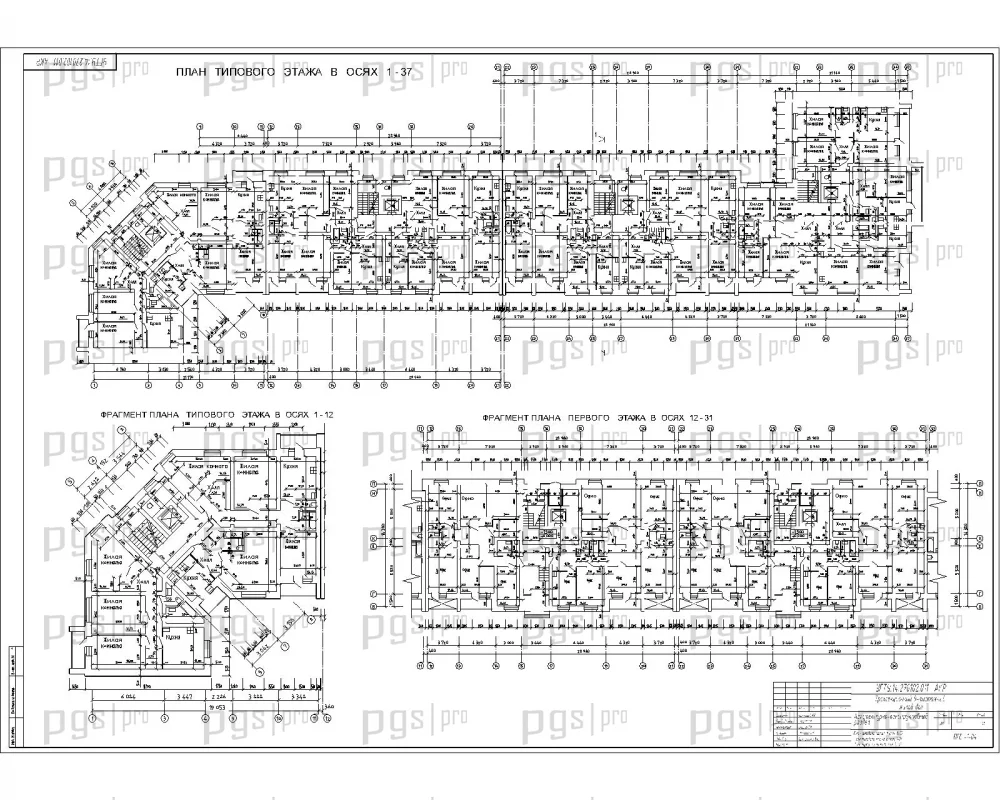

Подвал: размещены инженерные коммуникации, хранилища и технические зоны; высота подвала 2,4 м; вход в подвал осуществляется по лестнице, расположенной с торцов здания. Первый этаж: вход в каждую зону ведет через теплый тамбур (S=2,13); жилые квартиры с раздельными санузлами и лоджиями (S=5,15 и 3,98). Типовые этажи (2–9): квартиры различной площади с балконами и лоджиями, санузлы, кухни с естественной вентиляцией. Чердак: холодный, выход осуществляется через лестницу на девятом этаже; совмещенный выход через чердак на лестницу.

Планировочные решения предусматривают безбарьерную среду на первых этажах, удобную транспортную связь между секциями через лифтовые узлы. В каждой секции расположено по одному пассажирскому лифту грузоподъемностью 500 кг. Машинное отделение лифтов находится на отметке 27,02 м. Лестничные клетки (S=13,75) запроектированы с естественным освещением через проемы в наружных стенах. Лестничные марши шириной 1,2 м и площадки шириной 1,5 м имеют ограждения с поручнями. Квартирография ориентирована на семьи различного состава. Данный проект жилого здания демонстрирует современные подходы к планировке многоэтажной застройки.

Несущий каркас здания выполнен по бескаркасной схеме с поперечными несущими стенами из силикатного кирпича. Пространственная жесткость обеспечивается совместной работой наружных и внутренних несущих стен, плит перекрытия и покрытия. Связь наружных и внутренних несущих стен осуществляется перевязкой рядов кладки. Плиты перекрытия и покрытия являются горизонтальными диафрагмами жесткости. Достаточная жесткость обеспечивается за счет площади опирания концов плит на несущие стены на глубину 120 мм, анкеровки и создания жесткого диска путем замоноличивания швов цементно-песчаным раствором марки 100.

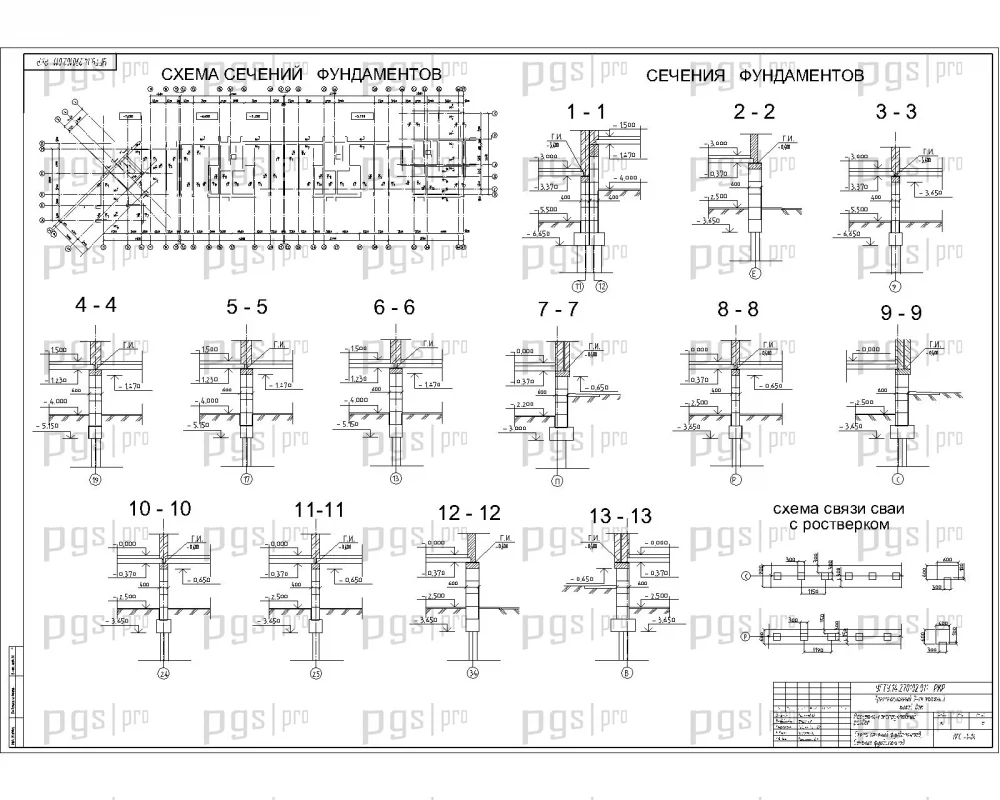

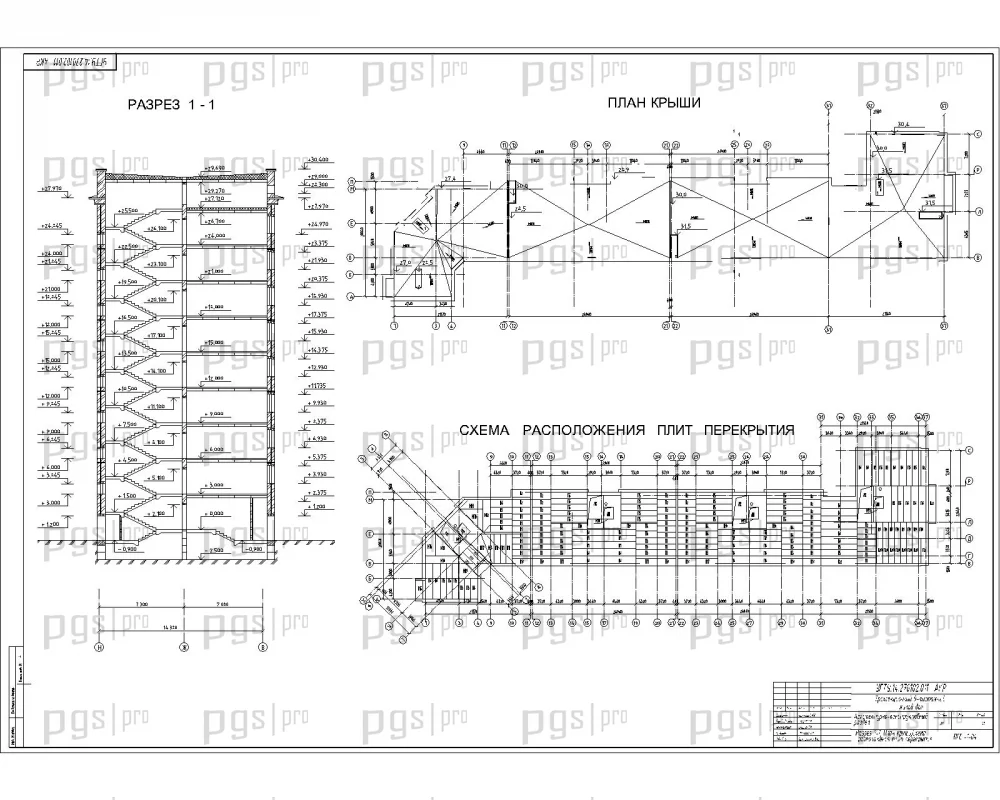

Фундаменты: свайные из забивных свай по серии 1.011.1-1.09 сечением 300 мм и монолитного железобетонного ростверка. Стены подвала запроектированы из сборных бетонных блоков по серии 1.016.1-1, вып. 1.98. Наружные стены: трехслойной конструкции на гибких стеклопластиковых связях, утеплитель — пенополистирол ГОСТ 15588-86; толщина наружных стен 580 мм, внутриквартирные перегородки — 120 мм. Внутренние стены: из силикатного кирпича на растворе М75. Перекрытия: сборные железобетонные многопустотные плиты с круглыми пустотами по серии 1.141-1, толщина 220 мм; швы заполнены цементно-песчаным раствором М100. Покрытие: аналогично перекрытию. Кровля: плоская, рулонная; уклон 3% за счет изменения толщины цементно-песчаной стяжки. Лестницы: железобетонные марши и площадки по серии 1.152.1-8; 1.151.1-6. Перемычки: железобетонные по серии 1.038.1-1 выпуск 1-6.

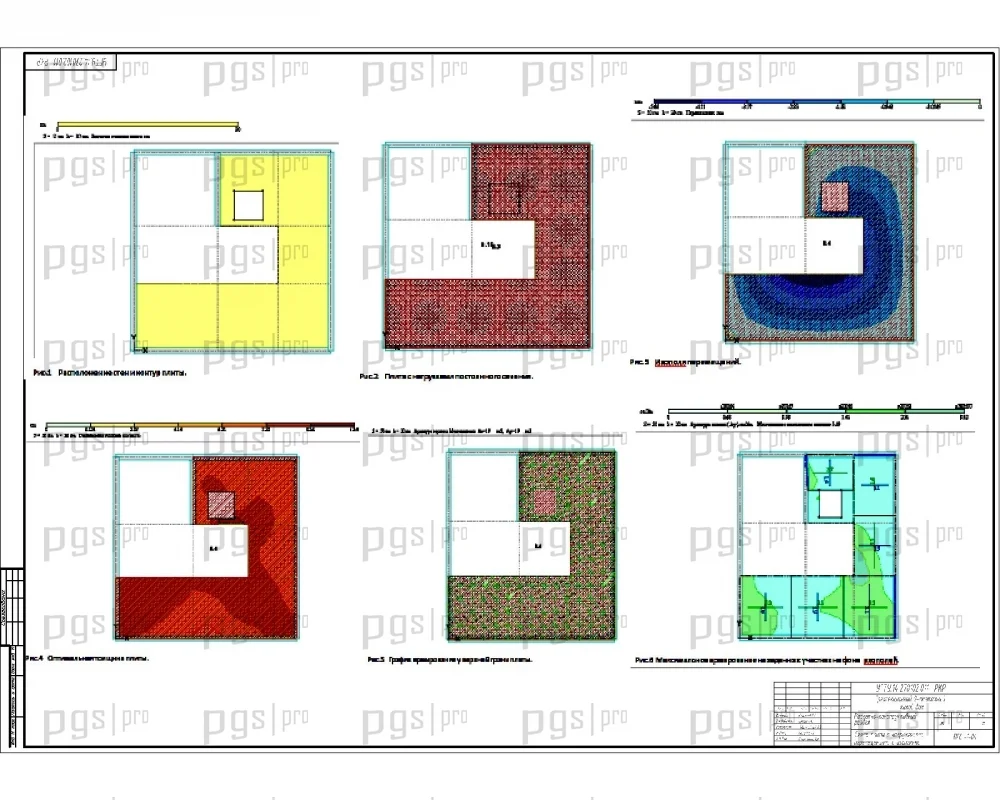

Расчетная часть включает расчет свайного фундамента (сбор нагрузок, оценка инженерно-геологических условий, расположение свай по сечениям) и расчет монолитной плиты перекрытия в программе «Мономах 4.0. Плита» (задание нагрузок, расчет плиты, результаты расчета с изополями моментов и нагружений). Все конструктивные решения соответствуют действующим нормам проектирования и могут быть использованы как образец при выполнении дипломной работы по специальности ПГС.

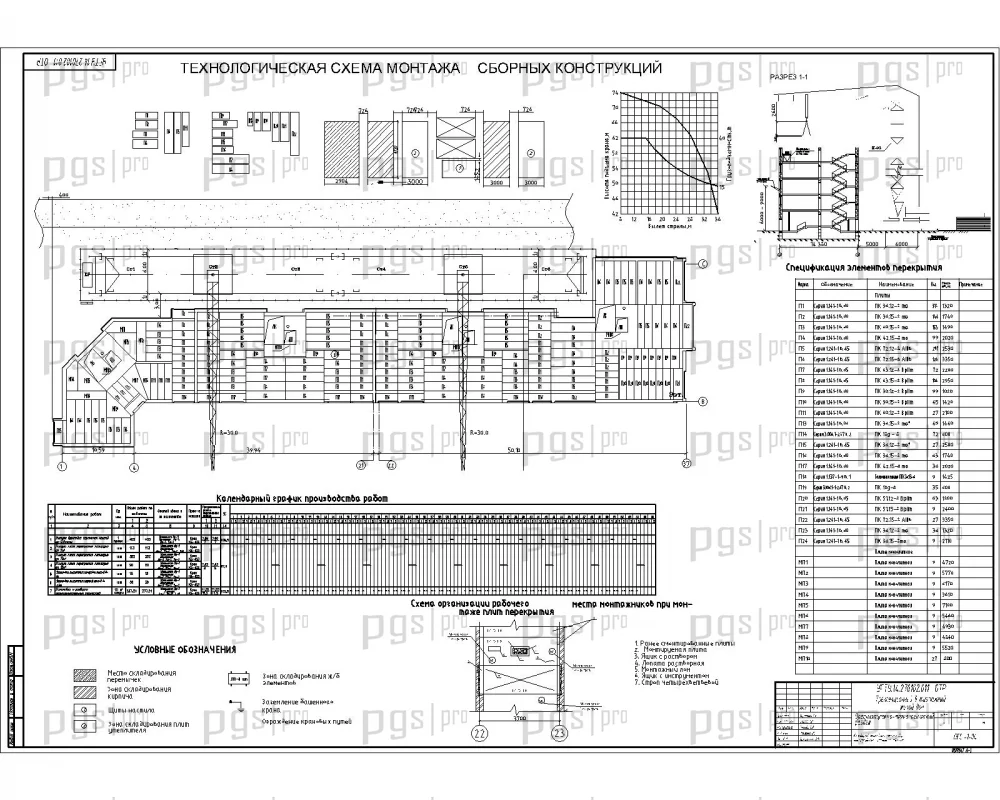

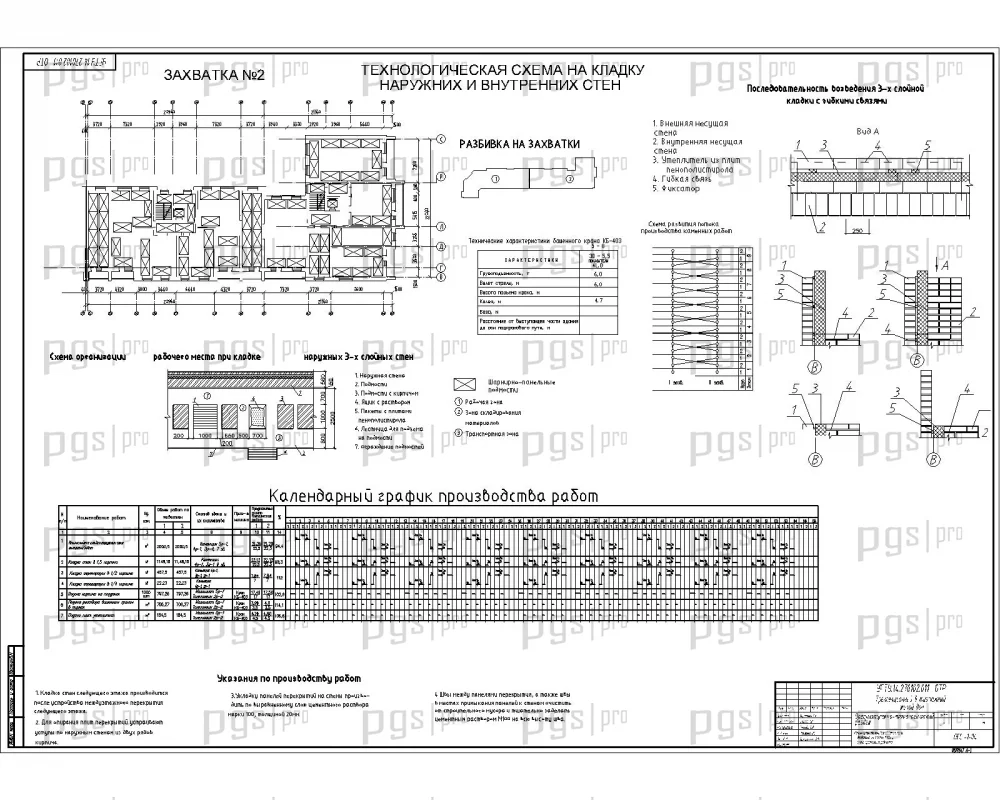

Раздел технологии и организации строительства включает разработку технологических карт, календарного графика производства работ и строительного генерального плана. Технологическая карта на кладку стен содержит технологию производства кладочных работ, включая подготовку поверхности, установку маяков, нанесение раствора и контроль качества. Технологическая карта на монтажные работы включает выбор монтажного крана по техническим параметрам, определение требуемого количества транспортных средств и технику безопасности.

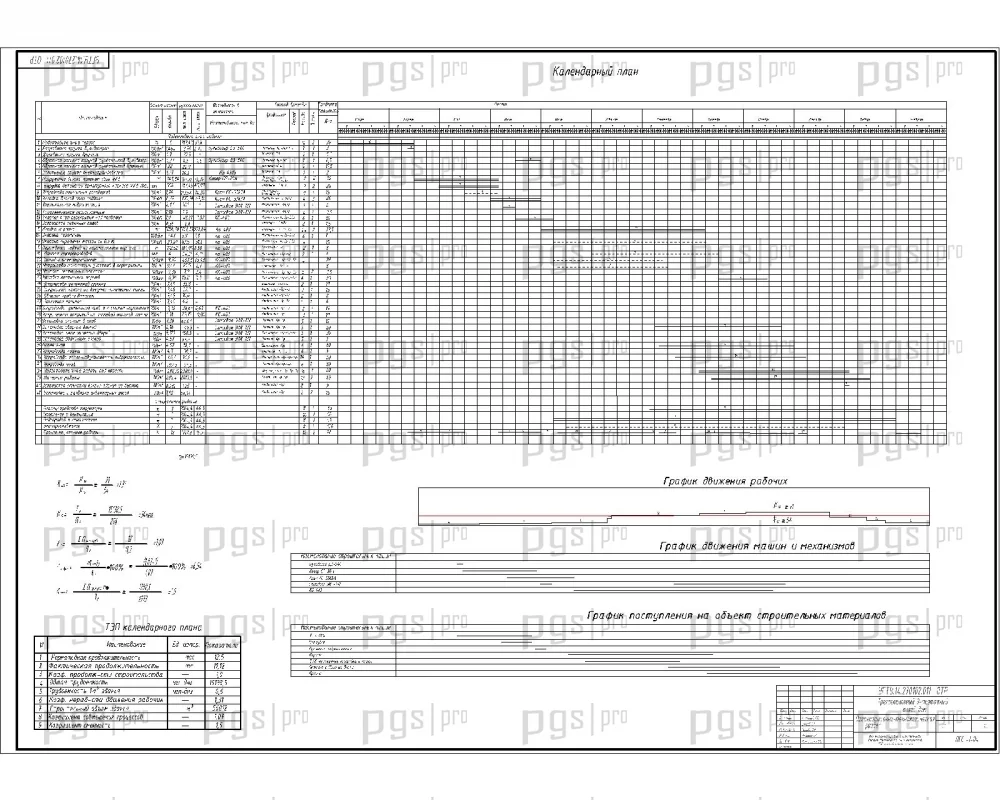

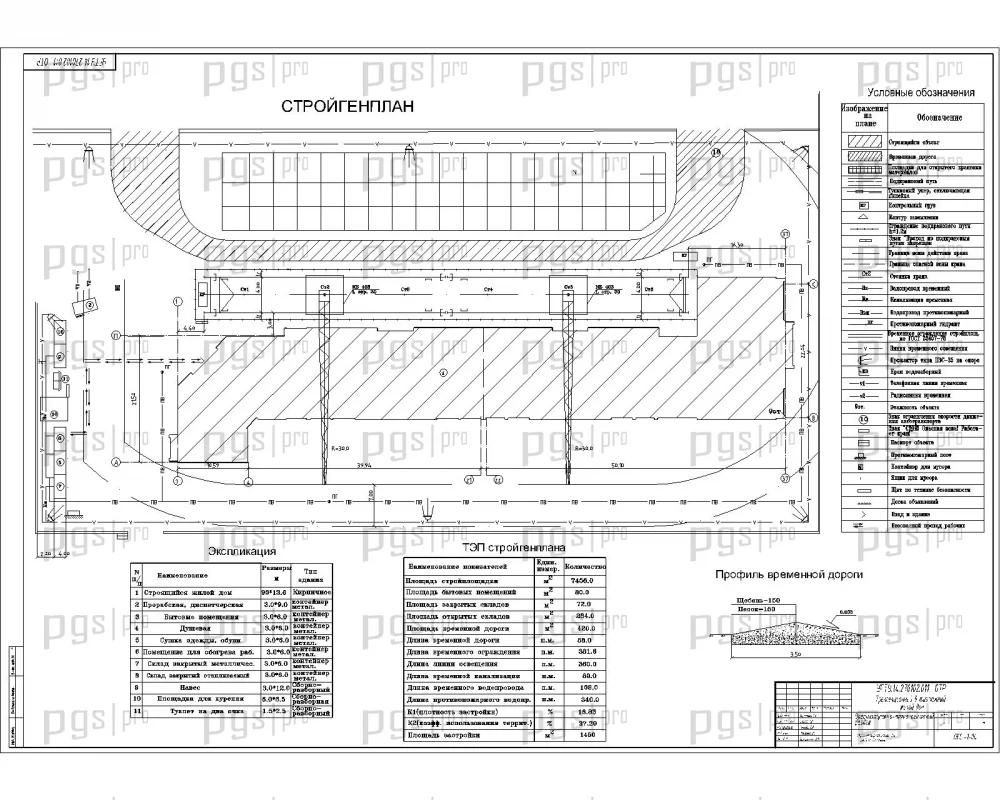

Календарный график составлен с учетом нормативной продолжительности строительства, графика изменения численности работающих, показателей календарного планирования (ТЭП). Строительный генеральный план содержит размещение временных зданий и сооружений, складов, подъездных дорог, площадок для монтажа крана, коммуникаций строительной площадки. Предусмотрен расчет внутриплощадочных путей и подъездных дорог, расчет временного складского хозяйства, потребности в воде и электроэнергии. Выполнен расчет производства бетонных работ в зимнее время.

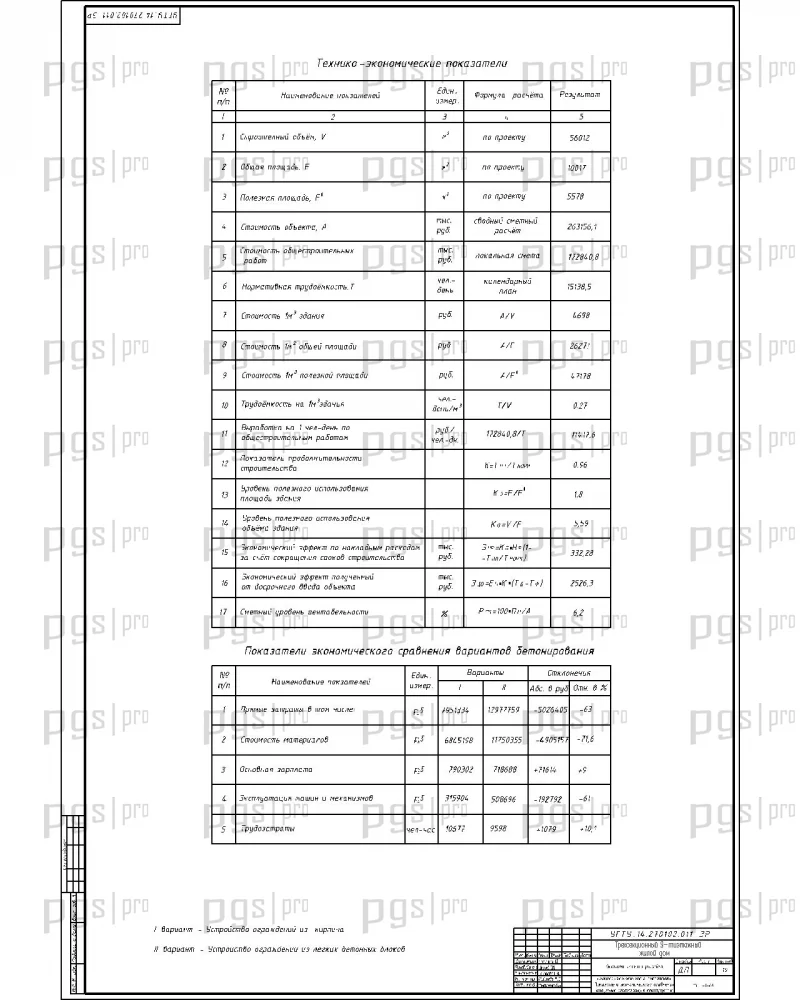

Организация рабочих мест и техника безопасности при выполнении работ на высоте и с применением тяжелой техники отражены в соответствующих разделах. Технико-экономические показатели демонстрируют эффективность принятых технологических решений и позволяют оценить сметную стоимость строительства. Предусмотрено сравнение вариантов наружных ограждающих конструкций. Данный раздел делает готовый диплом ПГС полноценным инструментом для изучения организации строительного производства.

Диплом №2048 выделяется среди аналогичных работ по ПГС следующими характеристиками:

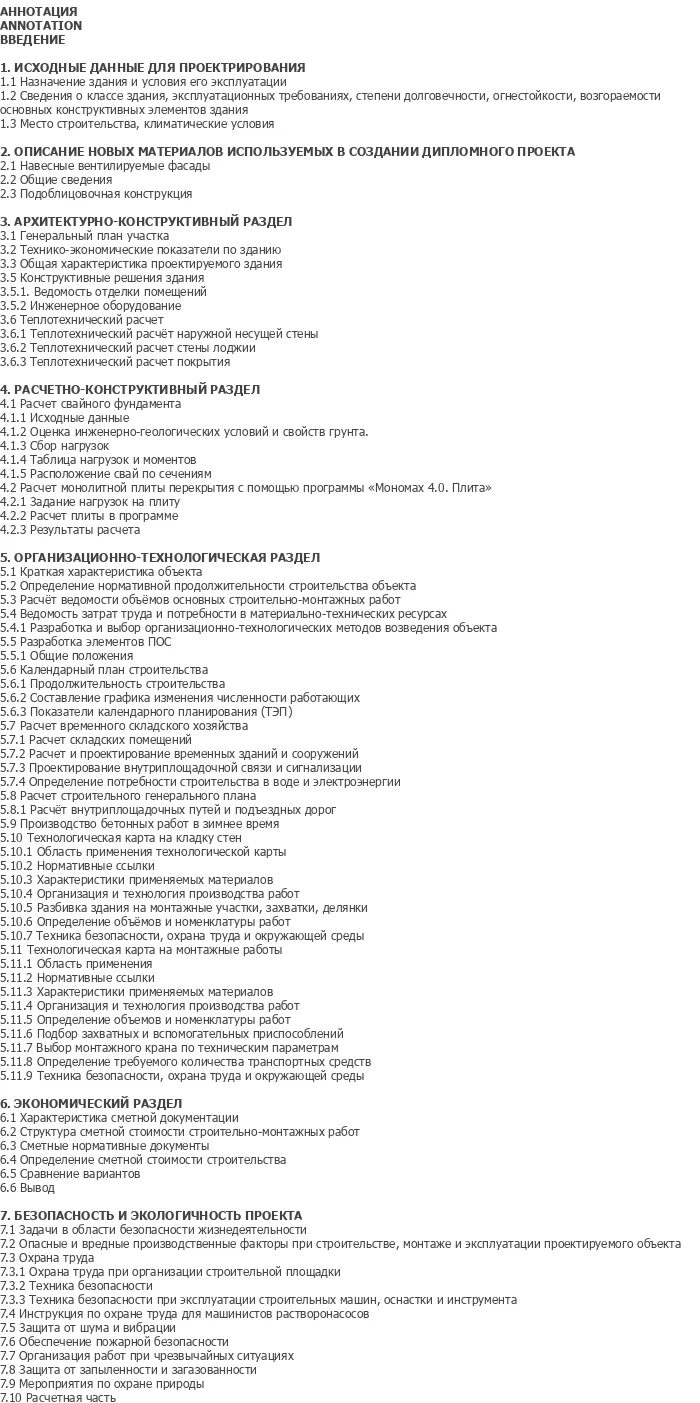

• Полная комплектация: 205 листов пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Классическая конструктивная схема: кирпичное здание с бескаркасной схемой — универсальная тема, востребованная в жилом строительстве.
• Разнообразие конструкций: свайный фундамент с ростверком, кирпичные стены трехслойной конструкции, сборные перекрытия, плоская рулонная кровля — расчет и проектирование всех основных элементов.
• Современный расчет: программа «Мономах. Плита» для расчета монолитной плиты перекрытия.
• Практическая направленность: технологические карты, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: проект предлагается по цене 4 000 рублей, что делает его выгодным вложением для студента.
• Демонстрационная версия: доступна бесплатная demo-версия для ознакомления перед покупкой.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2048 по доступной цене — 4 000 рублей.
