Дипломный проект №2049 «Жилой дом на 72 квартиры в г. Кемерово» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности и выполнен в виде двухсекционного 9-этажного дома с подвальным помещением. Проект выполнен с учетом климатических условий Кемеровской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В составе полный комплект графической части в AutoCAD и развернутая пояснительная записка в MS Word и MS Excel.

Проектируемый объект — двухсекционный 9-этажный жилой дом на 72 квартиры в городе Кемерово, относящийся к категории многоэтажных жилых зданий повышенной этажности. Класс здания II, степень огнестойкости II, степень долговечности II. Данный шаблон проекта разработан с учетом современных требований к энергоэффективности, прочности и долговечности конструкций. Здание предназначено для комфортного проживания 72 семей и включает в себя подвальное помещение высотой 3,0 м и 9 жилых этажей. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажной жилой застройки. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2049 предлагает оптимальное соотношение цены и качества.

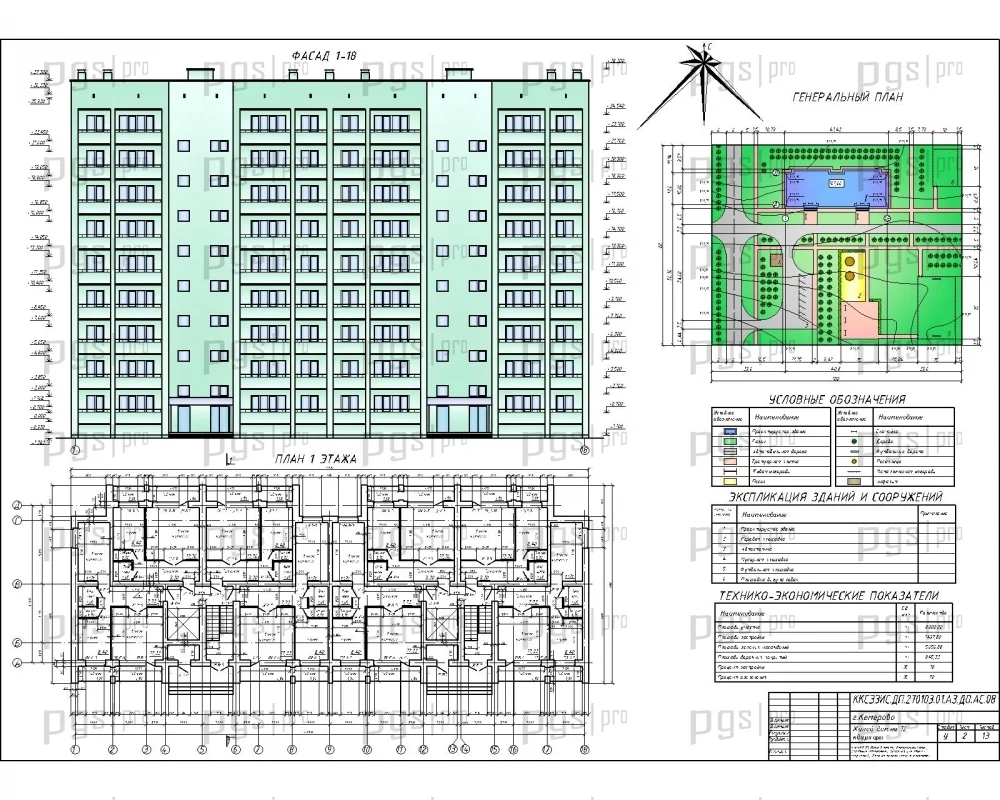

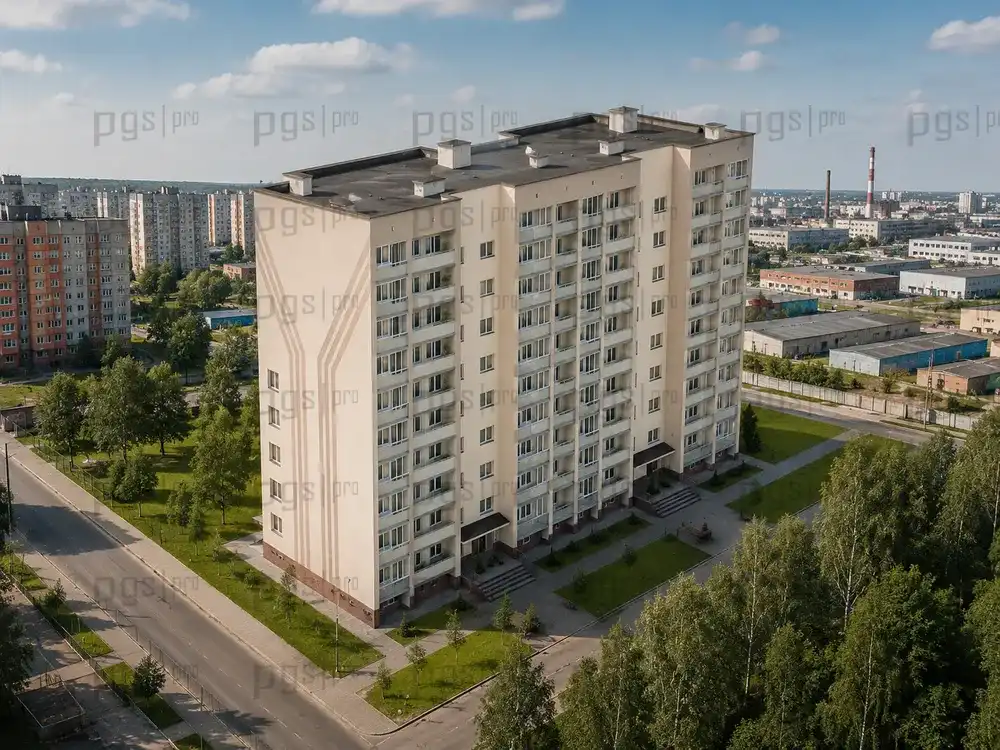

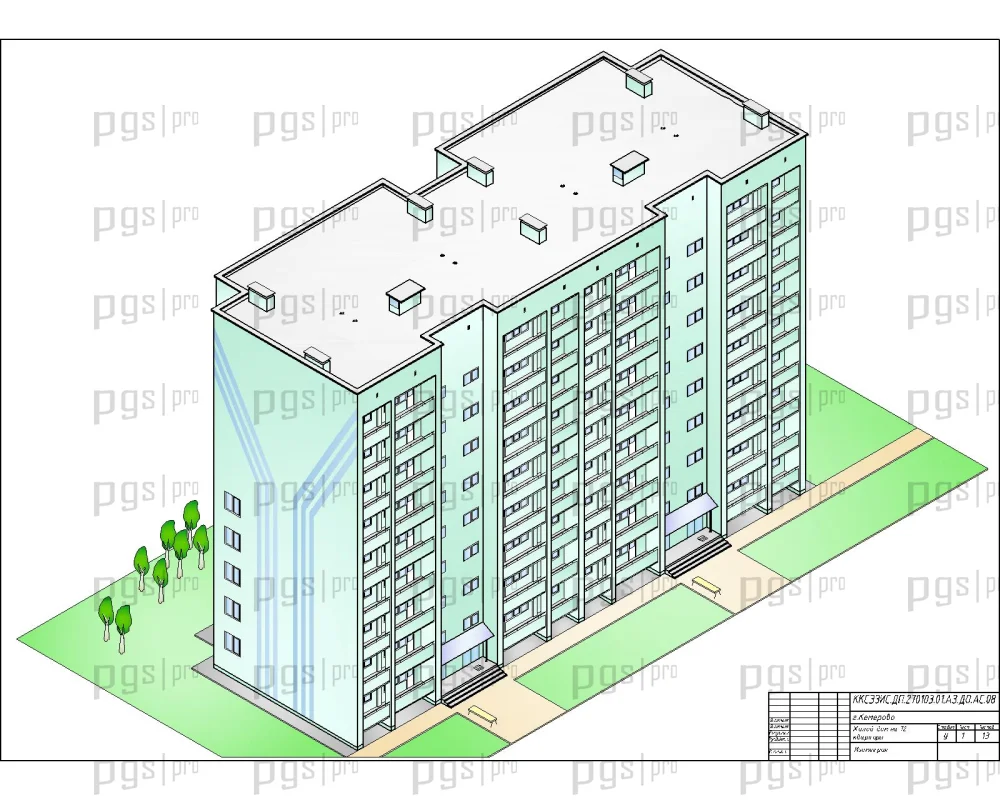

Архитектурный облик здания формируется регулярным ритмом оконных проемов и балконов, обеспечивающих достаточную естественную освещенность жилых помещений. Для отделки наружных стен применяется инновационная технология «КНАУФ – Теплая стена», обеспечивающая высокую теплоизоляцию и эстетичный внешний вид. Внутренние и внутриквартирные перегородки выполнены из гипсокартона толщиной 80 мм с профильным каркасом и минераловатным утеплителем. Данный проект 9 этажного жилого дома демонстрирует современные подходы к проектированию кирпичной жилой застройки с учетом требований энергосбережения и комфортности проживания.

Конструктивная схема здания выполнена по бескаркасной схеме с продольными несущими стенами из глиняного полнотелого кирпича толщиной 510 мм. Наружные стены имеют внутреннюю перевязку 200 мм, наружную 310 мм. Стены опираются на сборные железобетонные фундаментные блоки-подушки. Расчет конструкций выполнен ручным способом с применением нормативных документов по проектированию кирпичных и железобетонных конструкций. Проект включает детальный расчет ребристой плиты покрытия, ленточного фундамента и полные технологические карты на основные виды работ. Данный готовый диплом ПГС может быть использован как базовый шаблон проекта для адаптации под конкретные условия застройки в любом городе России.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, хозяйственных и технических помещений. В основу планировочной структуры дома положен принцип модульного формирования квартир с размещением их вокруг центрального ядра лестнично-лифтового узла.

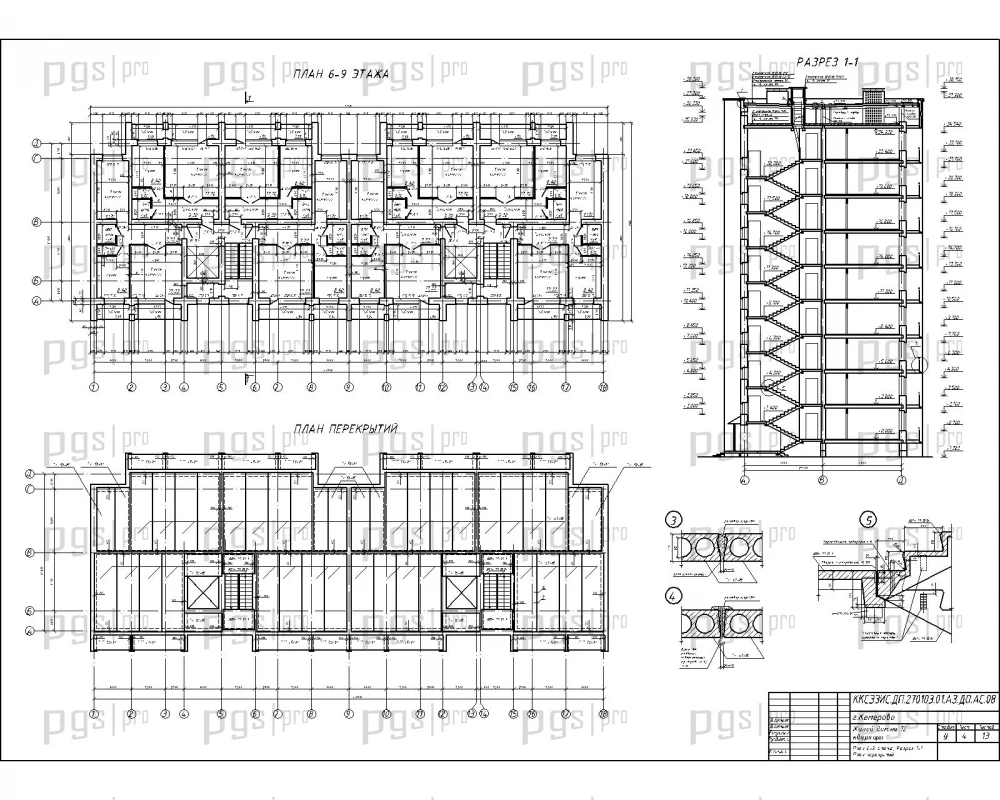

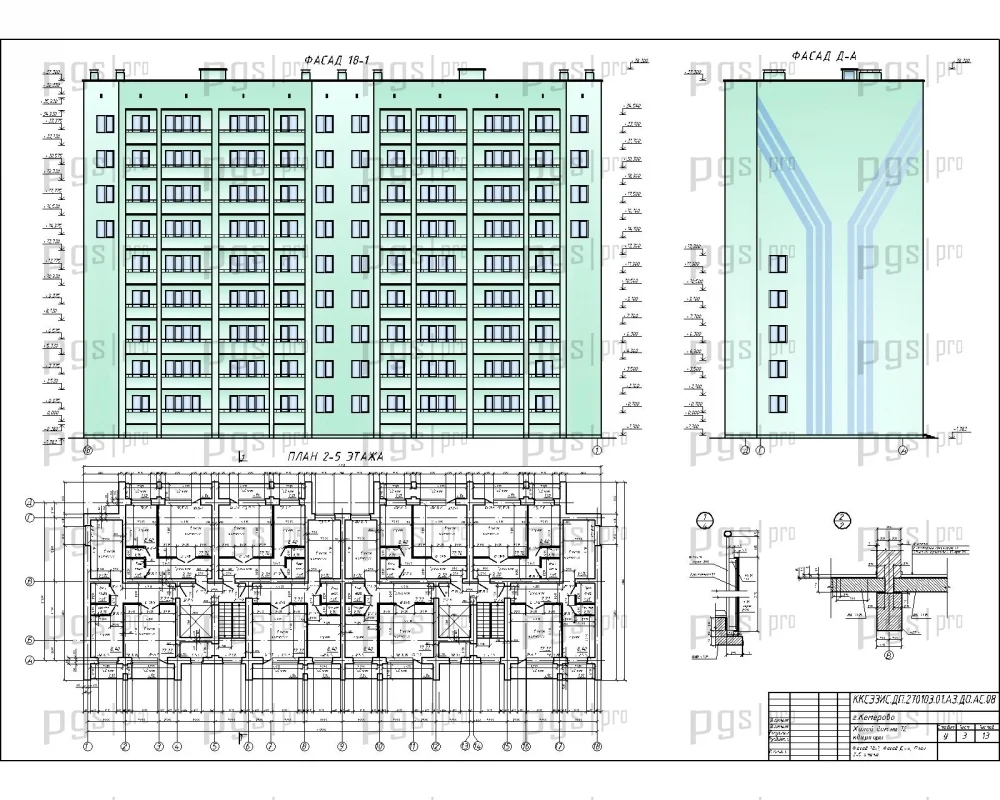

Подвал: размещены инженерные коммуникации, хранилища и технические помещения; высота подвала 3,0 м. Первый этаж: вход в здание организован через тамбур; жилые квартиры с раздельными санузлами и лоджиями. Типовые этажи (2–5): четыре однокомнатные и четыре двухкомнатные квартиры на этаже. Типовые этажи (6–9): аналогичная планировка с квартирами различной площади. Связь между этажами осуществляется с помощью лестнично-лифтового ядра, состоящего из лестничных клеток и лифтовой кабины.

Планировочные решения предусматривают естественное освещение всех жилых комнат, удобную транспортную связь между секциями и четкую организацию мусороудаления. Квартирография ориентирована на семьи различного состава. Данный проект жилого здания демонстрирует современные подходы к планировке многоэтажной застройки с учетом требований комфортности и функциональности.

Несущий каркас здания выполнен по бескаркасной схеме с продольными несущими стенами из глиняного полнотелого кирпича. Пространственная жесткость обеспечивается совместной работой наружных и внутренних несущих стен, плит перекрытия и покрытия. Связь наружных и внутренних несущих стен осуществляется перевязкой рядов кладки. Плиты перекрытия и покрытия являются горизонтальными диафрагмами жесткости. Достаточная жесткость обеспечивается за счет площади опирания концов плит на несущие стены на глубину 120 мм, анкеровки и создания жесткого диска путем замоноличивания швов цементно-песчаным раствором марки 100.

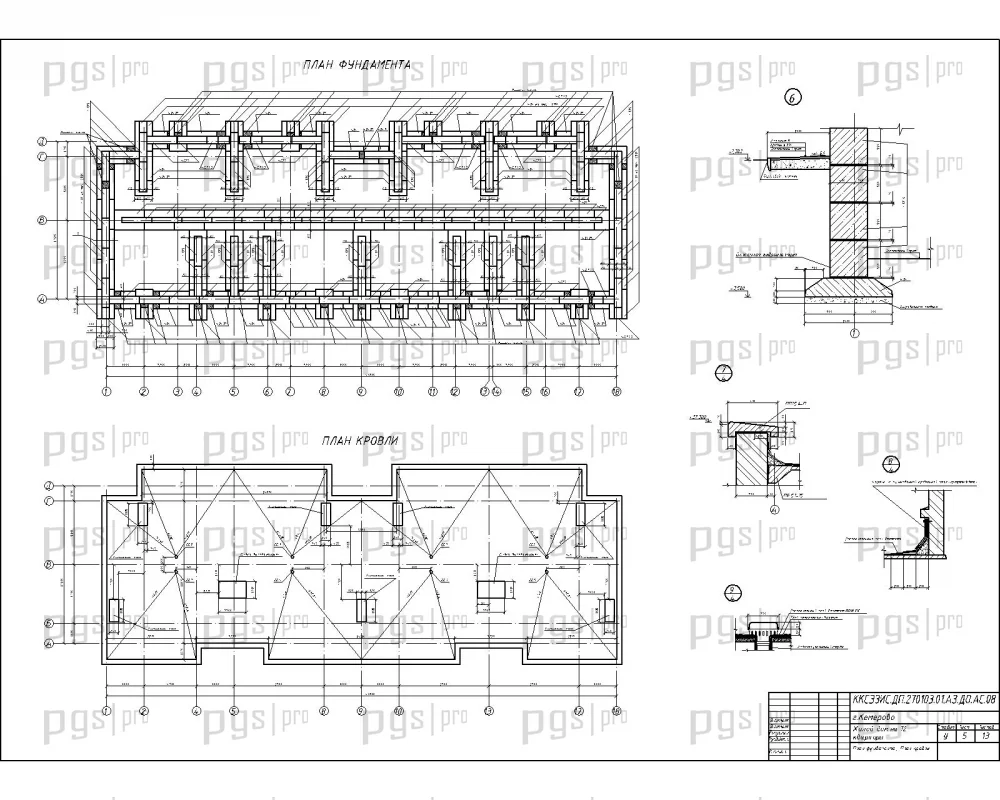

Фундаменты: борный ленточный фундамент из крупных блоков с глубиной заложения 3,58 м; глубина промерзания грунта 2,00 м; ширина подошвы фундамента 2,00 м. Фундаментные блоки-подушки марок Ф14, Ф14-12, Ф14-8, Ф16, ФС 14, ФС 14-12, ФС 16, ФС 16-12 (по ГОСТ 21104-79) из бетона класса B15. Фундаментные бетонные подушки укладываются непосредственно на песчаную подготовку толщиной 100–150 мм. Наружные стены: из глиняного полнотелого кирпича толщиной 510 мм; наружная отделка по технологии «КНАУФ – Теплая стена»; цоколь из ж/б блоков толщиной 600 мм, оштукатурен водостойкой штукатуркой. Внутренние стены: из силикатного кирпича на растворе М75. Перекрытия: сборные железобетонные многопустотные плиты с круглыми пустотами толщиной 220 мм по ГОСТ 9561-91; опирание плит на несущие стены не менее 120 мм. Покрытие: аналогично перекрытию. Кровля: плоская; материалы покрытия ТЕХНОЭЛАСТ-ТИТАН ТОР и BASE; уклон 2%; водосток внутренний организованный; водосточные воронки в количестве 8 штук. Лестницы: ж/б двухмаршевые лестницы из двух маршей и площадок; стальные перила.

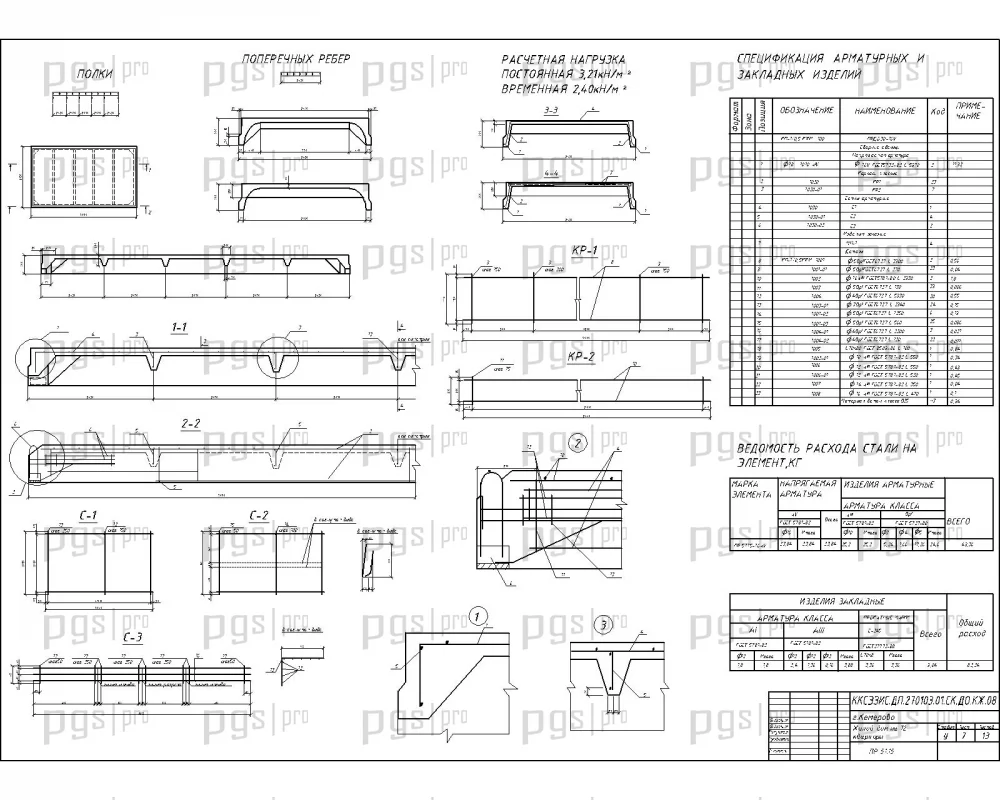

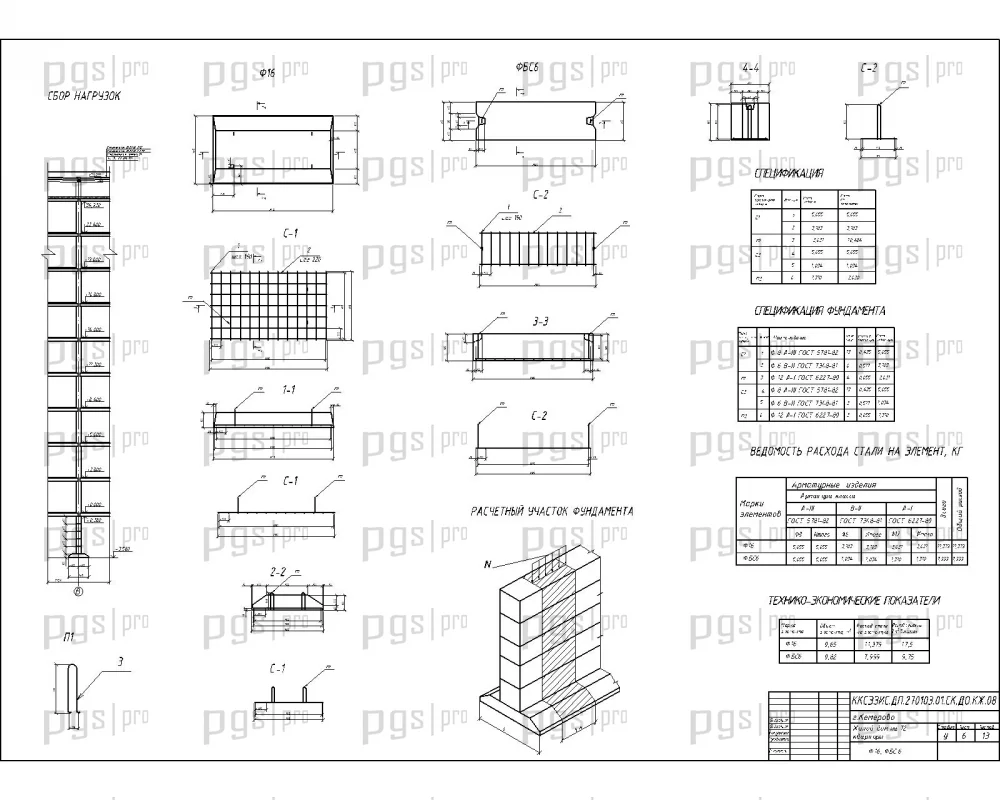

Расчетная часть включает расчет ребристой плиты покрытия (сбор нагрузок, расчет полки, расчет поперечного ребра, статический расчет плиты в продольном направлении, определение геометрических характеристик продольных ребер, предварительное напряжение и его потери, проверка прочности нормального сечения, расчет прочности сечений наклонных к продольной оси панели) и расчет фундамента (определение отметки подошвы, количества блоков по высоте, ширины подушки, сбор нагрузок, определение требуемой ширины подушки, расчет ленточного фундамента по материалу). Все конструктивные решения соответствуют действующим нормам проектирования и могут быть использованы как образец при выполнении дипломной работы по специальности ПГС.

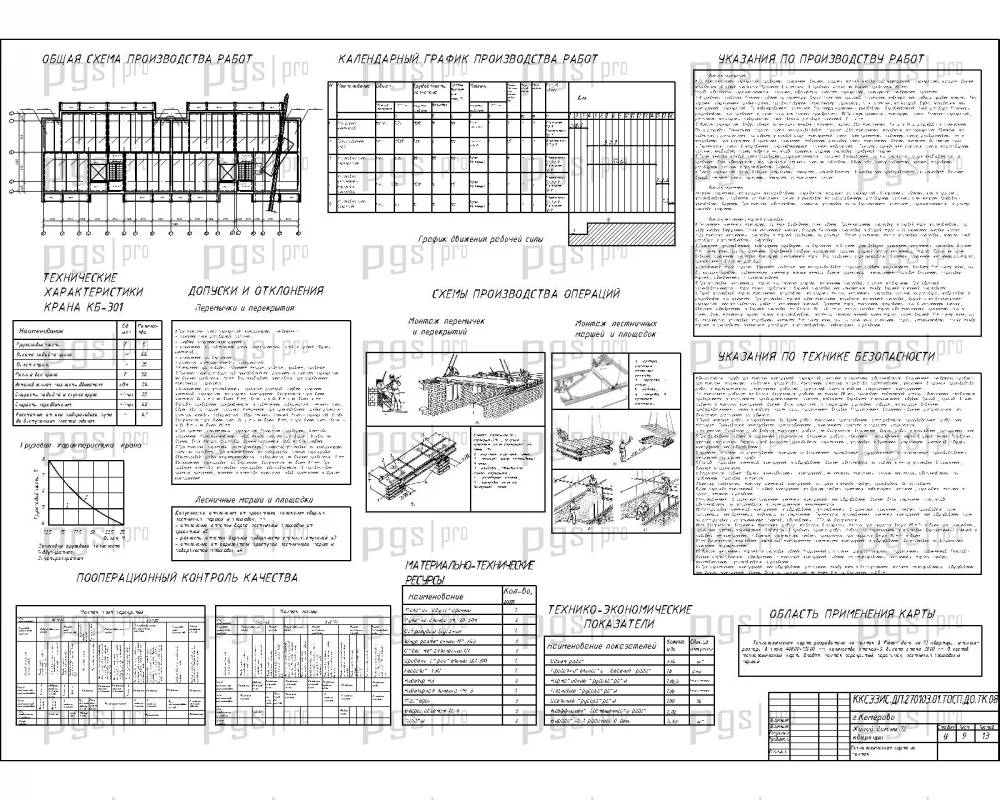

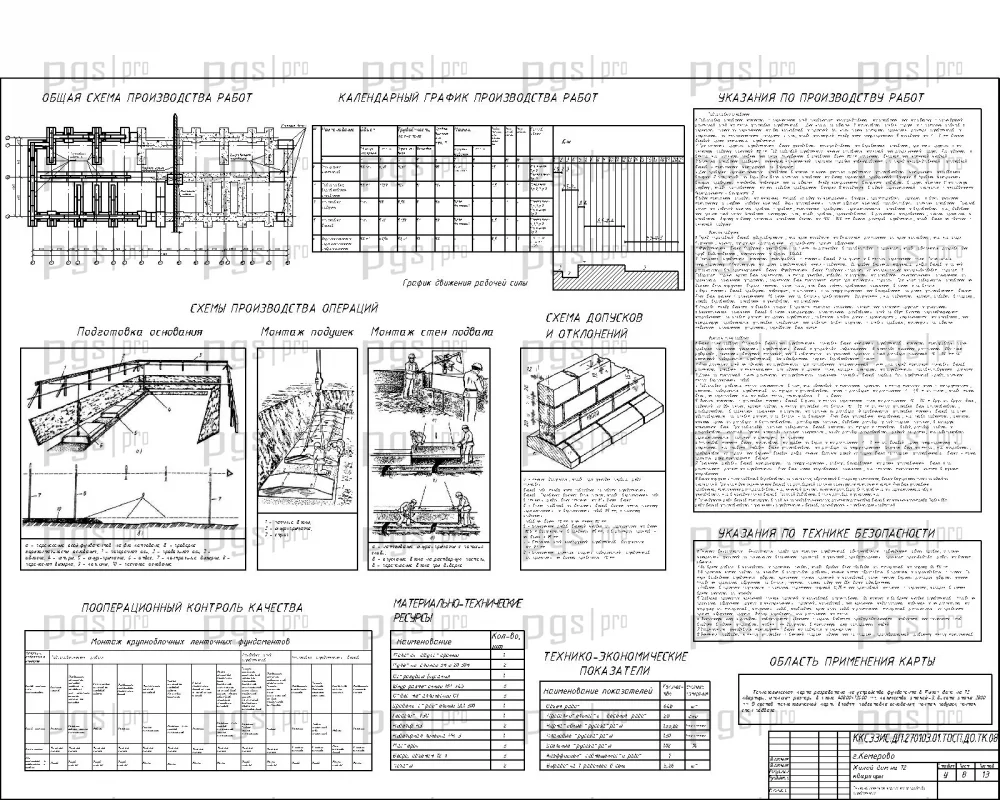

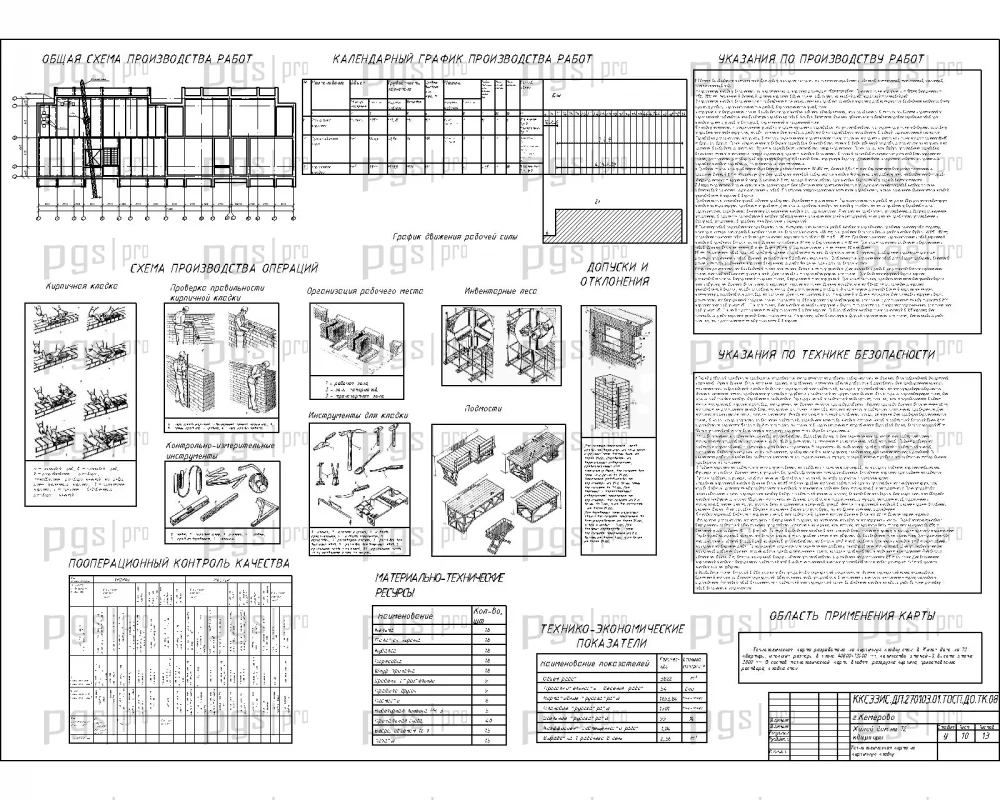

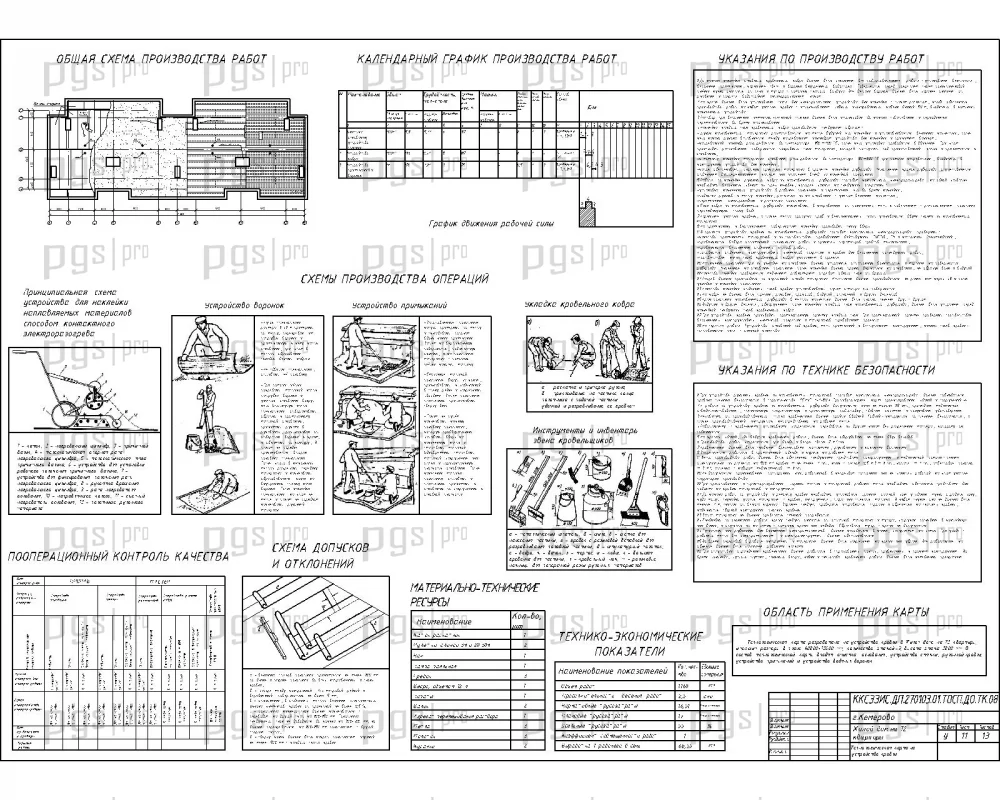

Раздел технологии и организации строительства включает разработку технологических карт, календарного плана производства работ и строительного генерального плана. Технологические карты разработаны на следующие виды работ: устройство фундамента, монтаж конструкций, кирпичную кладку, устройство кровли. Каждая карта содержит область применения, подсчет объемов работ, калькуляцию трудовых затрат, расчет состава комплексной бригады, указания по производству работ и технике безопасности.

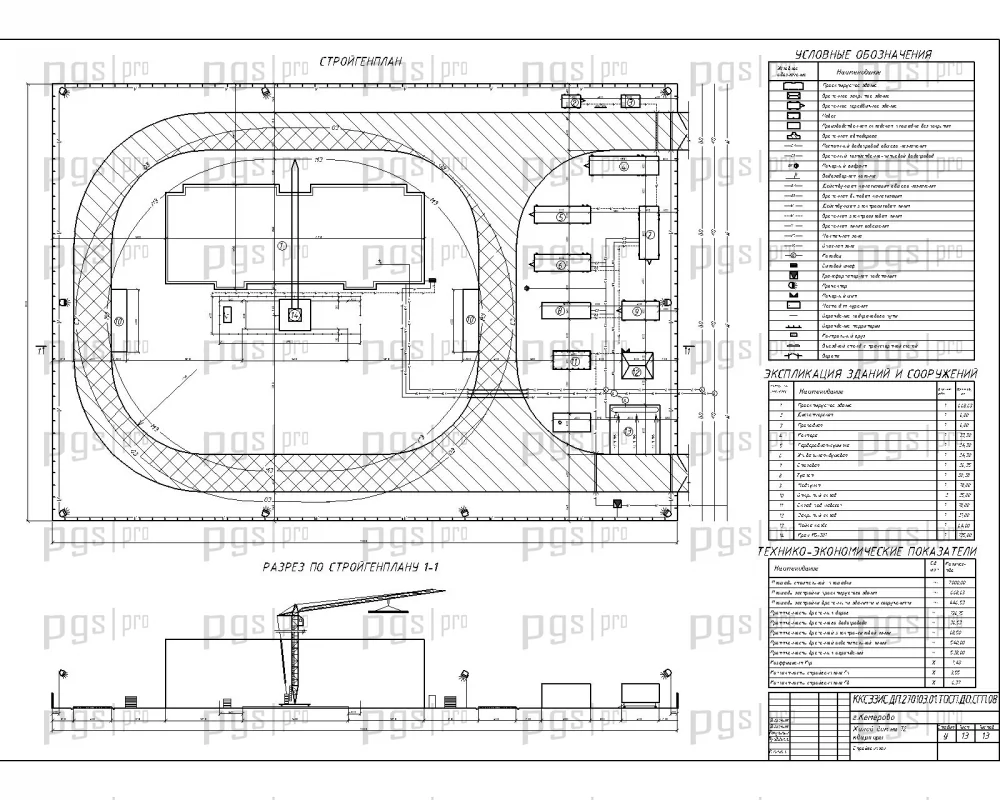

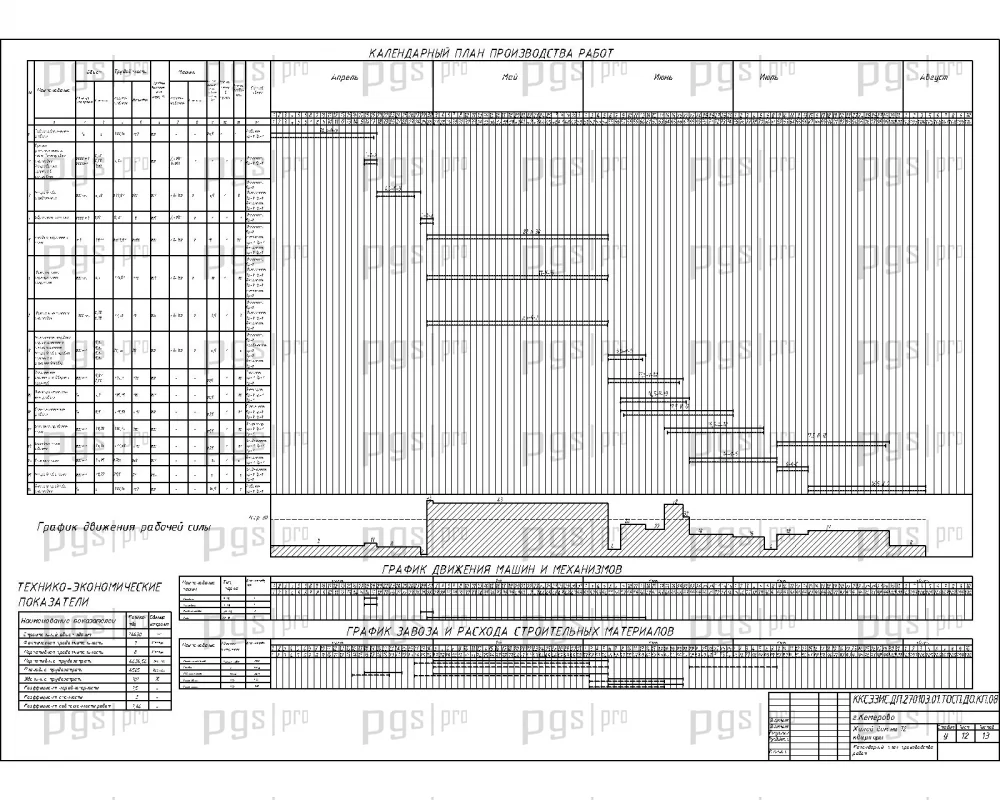

Календарный план составлен с учетом нормативной продолжительности строительства, ведомости подсчета объемов работ, ведомости затрат труда и машинного времени, карточки-определителя ресурсов и затрат. Строительный генеральный план содержит размещение временных зданий и сооружений, складов, подъездных дорог, площадок для монтажа крана, коммуникаций строительной площадки. Предусмотрен расчет потребности в строительных машинах, механизмах, ручном инструменте, ведомость потребности в материалах.

Организация рабочих мест и техника безопасности при выполнении работ на высоте и с применением тяжелой техники отражены в соответствующих разделах. Технико-экономические показатели демонстрируют эффективность принятых технологических решений и позволяют оценить сметную стоимость строительства. Предусмотрен экономический расчет с локальной сметой, объектной сметой и технико-экономическими показателями. Данный раздел делает готовый диплом ПГС полноценным инструментом для изучения организации строительного производства.

Диплом №2049 выделяется среди аналогичных работ по ПГС следующими характеристиками:

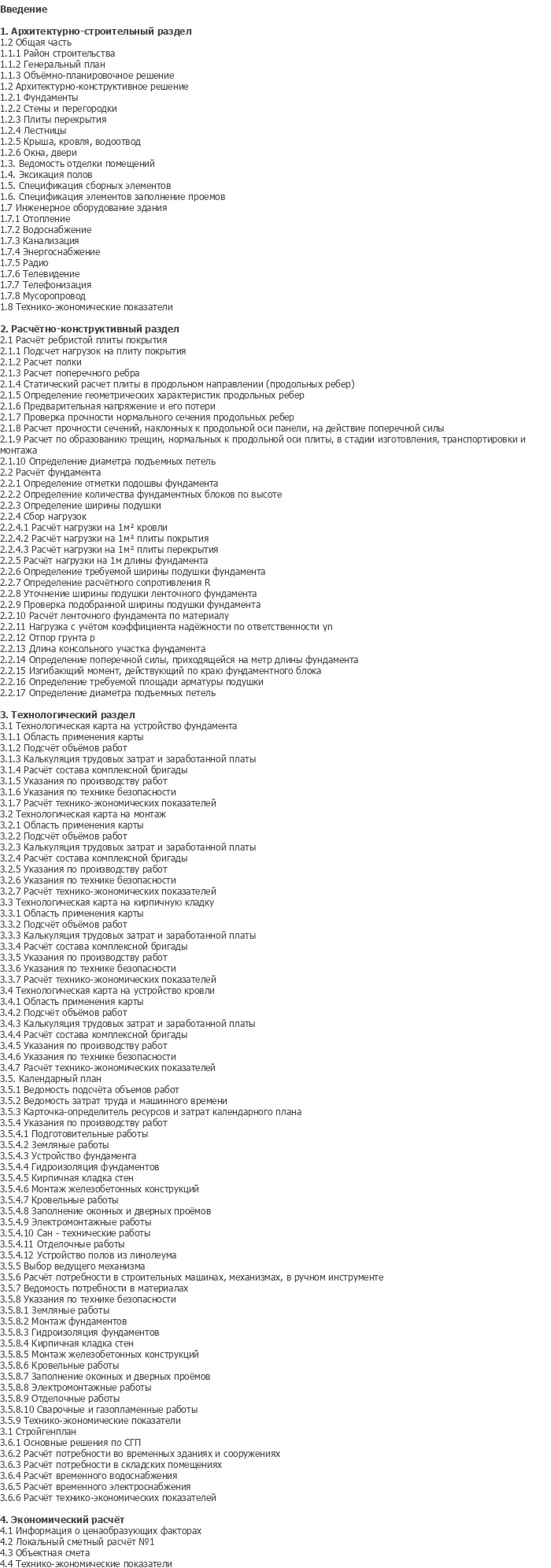

• Полная комплектация: 93 листа пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Классическая конструктивная схема: кирпичное здание с бескаркасной схемой — универсальная тема, востребованная в жилом строительстве.
• Разнообразие конструкций: ленточный фундамент из крупных блоков, кирпичные стены с технологией «КНАУФ – Теплая стена», сборные перекрытия, плоская кровля — расчет и проектирование всех основных элементов.
• Практическая направленность: технологические карты на 4 вида работ, календарный план, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: проект предлагается по цене 3 000 рублей, что делает его выгодным вложением для студента.
• Демонстрационная версия: доступна бесплатная demo-версия для ознакомления перед покупкой.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2049 по доступной цене — 3 000 рублей.
