Дипломный проект №2050 «Многоэтажный монолитный жилой дом в г. Екатеринбург» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий монолитного каркаса и предназначен для комфортного проживания семей различного состава. ПГС дипломный проект выполнен с учетом климатических условий Свердловской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Проект содержит 12 листов креслений AutoCAD (DWG) и 210 листов пояснительной записки MS Word, MS Excel. Стоимость работы — 4 000 руб.

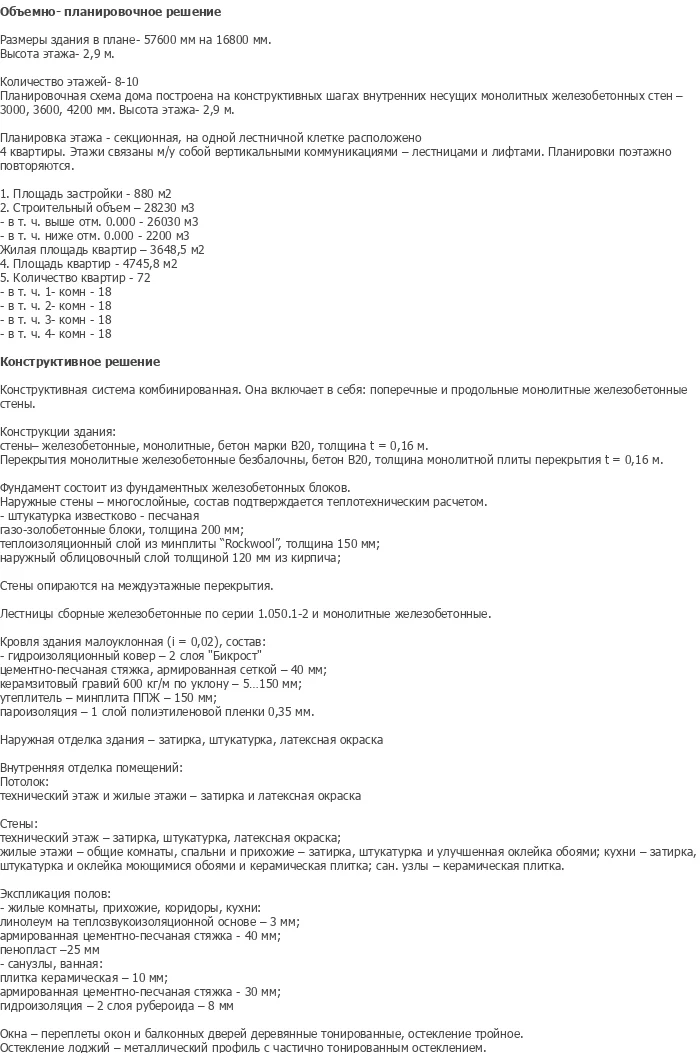

Проектируемый объект — многоэтажный монолитный жилой дом на 72 квартиры, расположенный в городе Екатеринбург. Данный проект 2 этажного жилого дома масштабируется до многоэтажного сегмента и представляет собой современное решение для комплексного освоения городской территории с применением монолитного железобетонного каркаса. Дипломная работа разработана с учетом современных требований к энергоэффективности, прочности и долговечности конструкций. Здание имеет 8–10 этажей с высотой этажа 2,9 м и общей высотой 35,0 м.

На каждом этаже предусмотрено по 4 квартиры, всего в здании 72 квартиры: однокомнатные — 18, двухкомнатные — 18, трехкомнатные — 18, четырехкомнатные — 18. Площадь застройки составляет 880 м², строительный объем — 28 230 м³, в том числе выше отм. 0,000 — 26 030 м³, ниже отм. 0,000 — 2 200 м³. Жилая площадь квартир — 3 648,5 м², общая площадь квартир — 4 745,8 м². Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию монолитных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2050 предлагает оптимальное соотношение цены и качества.

Здание относится к нормальному классу ответственности. Планировочная схема дома построена на конструктивных шагах внутренних несущих монолитных железобетонных стен — 3000, 3600, 4200 мм. Этажи связаны между собой вертикальными коммуникациями — лестницами и лифтами. Планировки поэтажно повторяются. Проект предусматривает полный комплекс инженерного обеспечения: водоснабжение, канализация, теплоснабжение, электроснабжение и вентиляция.

Функциональные связи в здании решены с учетом специфики многоэтажного жилого дома и требований к зонированию жилых и технических помещений. Планировочная структура типового этажа обеспечивает оптимальное соотношение жилой площади и площади общего пользования. Квартиры имеют естественное освещение и вентиляцию. На каждом этаже расположено по 4 квартиры различной площади для удовлетворения потребностей семей разного состава.

Архитектурный облик здания формируется выразительным фасадным решением с ритмичным расположением оконных проемов и балконных блоков. Наружная отделка здания — затирка, штукатурка, латексная окраска. Окна — деревянные тонированные с тройным остеклением. Балконные двери и оконные переплеты выполнены из дерева. Остекление лоджий — металлический профиль с частично тонированным остеклением. Внутренняя отделка выполнена с применением современных материалов: потолки на техническом и жилых этажах — затирка и латексная окраска.

Внутренняя отделка стен предусматривает различные решения в зависимости от функционального назначения помещений. На техническом этаже — затирка, штукатурка, латексная окраска. На жилых этажах общие комнаты, спальни и прихожие — затирка, штукатурка и улучшенная оклейка обоями. Кухни — затирка, штукатурка и оклейка моющимися обоями и керамическая плитка. Санузлы — керамическая плитка. Полы в жилых комнатах, прихожих, коридорах и кухнях — линолеум на теплозвукоизоляционной основе 3 мм, армированная цементно-песчаная стяжка 40 мм, пенопласт 25 мм. В санузлах и ванных — керамическая плитка 10 мм, армированная цементно-песчаная стяжка 30 мм, пароизоляция 2 слоя рубероида 8 мм.

Конструктивная система здания комбинированная. Она включает в себя поперечные и продольные монолитные железобетонные стены. Несущие стены выполняют функцию восприятия вертикальных и горизонтальных нагрузок и обеспечивают пространственную жесткость здания. Стены — железобетонные, монолитные, бетон марки В20, толщина t = 0,16 м. Перекрытия монолитные железобетонные безбалочные, бетон В20, толщина монолитной плиты перекрытия t = 0,16 м.

Фундамент состоит из фундаментных железобетонных блоков. Наружные стены — многослойные, состав подтверждается теплотехническим расчетом: штукатурка известково-песчаная, газобетонные блоки толщиной 200 мм, теплоизоляционный слой из минплиты «Rockwool» толщиной 150 мм, наружный облицовочный слой толщиной 120 мм из кирпича. Стены опираются на междуэтажные перекрытия. Лестницы — сборные железобетонные по серии 1.050.1-2 и монолитные железобетонные.

Кровля здания плоская, малоуклонная (i = 0,02), состав: гидроизоляционный ковер — 2 слоя «Бикрост», цементно-песчаная стяжка армированная сеткой — 40 мм, керамзитовый гравий 600 кг/м³ по уклону — 5...150 мм, утеплитель — минплита ППЖ — 150 мм, пароизоляция — 1 слой полиэтиленовой пленки 0,35 мм. Расчет конструкций произведен в программе «Лира», что обеспечивает высокую точность и достоверность расчетных данных.

Технологическая карта на возведение монолитного каркаса включает объемы работ, способы производства монолитных железобетонных работ, комплектацию машин и механизмов (автокран, бетононасос, вибраторы), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Возведение монолитного каркаса выполняется с применением опалубочных систем с последующим бетонированием и уходом за бетоном.

Календарный план составлен с учетом технологической последовательности строительных процессов: устройство фундаментов, возведение монолитных стен и перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ. Технико-экономические показатели содержат локальную смету, сводный сметный расчет, расчет рентабельности строительного производства.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки. Сравнение вариантов включает технико-экономическое обоснование выбора оптимального конструктивного решения с учетом стоимости конструкций, трудоемкости монтажа, продолжительности выполнения монтажных работ.

Диплом №2050 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Современная монолитная технология: проект выполнен с применением монолитного железобетонного каркаса, что обеспечивает высокую прочность и долговечность конструкций.
• Комплексный расчет в Лире: статический и конструктивный расчеты выполнены в программе «Лира», что соответствует современным требованиям проектирования.
• Энергоэффективность: многослойные наружные стены с утеплителем «Rockwool» 150 мм обеспечивают соответствие современным нормам теплозащиты.
• Полная комплектация: 12 листов креслений AutoCAD и 210 листов пояснительной записки — один из самых объемных проектов в каталоге.
• Разнообразие конструкций: фундаментные блоки, монолитные стены и перекрытия, плоская кровля, лестницы — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на возведение монолитного каркаса, календарный график, строительный генплан, технико-экономические показатели, сравнение вариантов.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: 4 000 рублей — оптимальное соотношение цены и качества для проекта такого объема.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2050 по доступной цене — 4 000 рублей.
