Дипломный проект №2051 «Многоэтажный общественно-жилой комплекс в Московской области в деревне Бутово» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории высотных жилых зданий и представляет собой сложное сооружение «Г»-образной формы в плане, состоящее из двух 23-этажных башен с габаритами 30×30 м, стилобатной части между ними, а также выступающей части со стороны фасада на уровне 1-го этажа. Проект выполнен с учетом климатических условий Московской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В составе полный комплект графической части в AutoCAD и развернутая пояснительная записка в MS Word.

Проектируемый объект — многоэтажный общественно-жилой комплекс в деревне Бутово, Московская область, относящийся к категории высотных жилых зданий. Сооружение имеет «Г»-образный вид в плане и состоит из пяти частей: две башни с габаритами 30×30 м, стилобатная часть между башнями, выступ за контур со стороны Варшавского шоссе со въездом на автостоянку, а также выступ на уровне 1-го этажа с фасадной стороны. Данный шаблон проекта разработан с учетом современных требований к прочности, устойчивости и долговечности конструкций при значительных высотных нагрузках. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых комплексов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2051 предлагает оптимальное соотношение цены и качества.

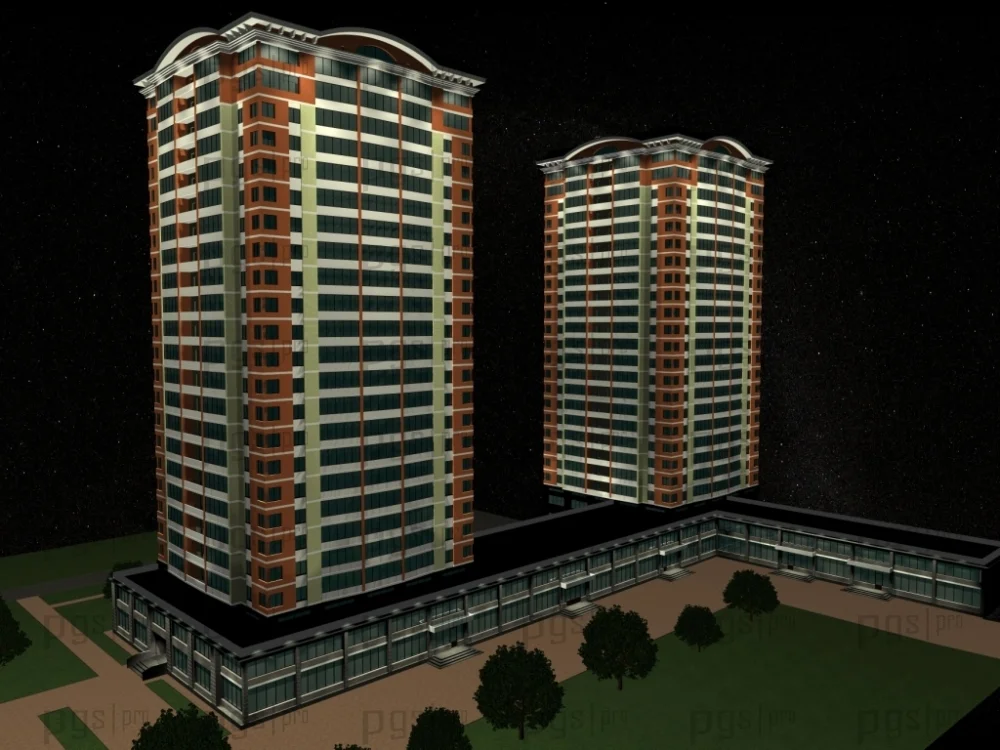

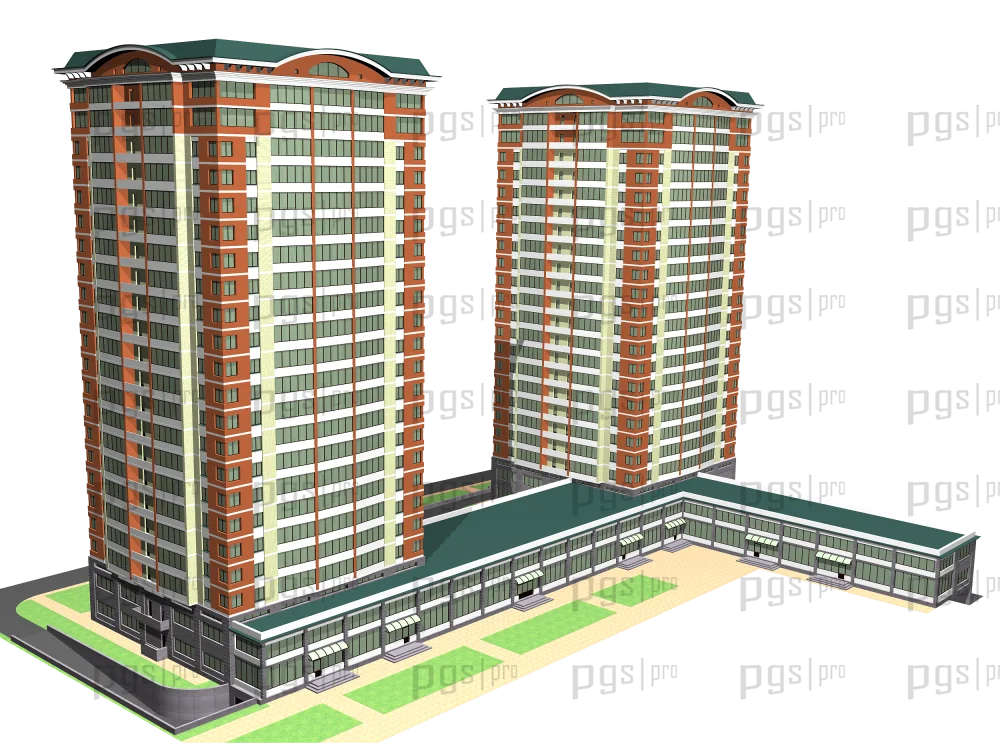

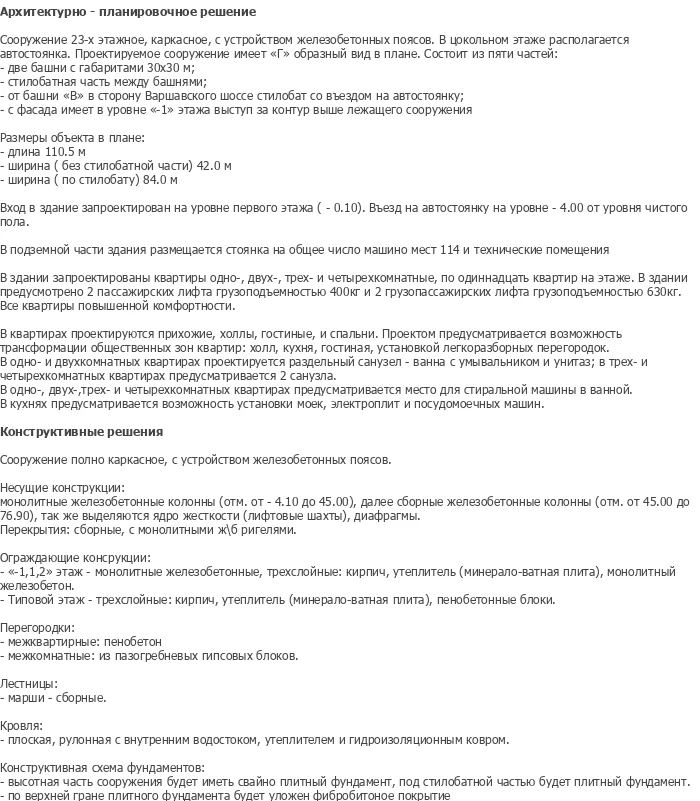

Архитектурный облик здания формируется двумя высотными башнями с регулярным ритмом оконных проемов и балконов, объединенными стилобатной частью с офисными помещениями. В цокольном этаже располагается автостоянка на 114 автомобилей и технические помещения. На 1-м и 2-м этажах размещены офисные помещения, а с 3-го этажа предусмотрены жилые квартиры повышенной комфортности. Данный проект 23 этажного жилого дома демонстрирует современные подходы к проектированию многофункциональных высотных комплексов с развитой инфраструктурой.

Конструктивная схема здания выполнена по полному каркасу с устройством железобетонных поясов. Несущие конструкции включают монолитные железобетонные колонны (от отметки -4,10 до 45,00), далее сборные железобетонные колонны (от отметки 45,00 до 76,90), а также ядра жесткости (лифтовые шахты) и диафрагмы. Перекрытия — сборные с монолитными железобетонными ригелями. Расчет конструкций произведен в программном комплексе ПК «Лира». Данный готовый диплом ПГС может быть использован как базовый шаблон проекта для адаптации под конкретные условия застройки в любом городе России.

Функциональные связи в здании решены поэтажно с четким зонированием жилых, общественных и технических помещений. В основу планировочной структуры комплекса положен принцип разделения общественной и жилой функций по вертикали.

Цокольный этаж: автостоянка на 114 автомобилей и технические помещения; въезд на автостоянку на уровне -4,00 от уровня чистого пола. 1–2 этажи: офисные помещения; вход в здание запроектирован на уровне первого этажа (-0,10). 3–23 этажи: жилые квартиры повышенной комфортности. В здании запроектированы квартиры одно-, двух-, трех- и четырехкомнатные, по одиннадцать квартир на этаже. В здании предусмотрено 2 пассажирских лифта грузоподъемностью 400 кг и 2 грузопассажирских лифта грузоподъемностью 630 кг.

В квартирах проектируются прихожие, холлы, гостиные и спальни. Проектом предусматривается возможность трансформации общественных зон квартир: холл, кухня, гостиная, установкой легкоразборных перегородок. В одно- и двухкомнатных квартирах проектируется раздельный санузел — ванна с умывальником и унитаз; в трех- и четырехкомнатных квартирах предусматривается 2 санузла. В одно-, двух-, трех- и четырехкомнатных квартирах предусматривается место для стиральной машины в ванной. В кухнях предусматривается возможность установки моек, электроплит и посудомоечных машин. Данный проект жилого здания демонстрирует современные подходы к планировке высотной жилой застройки с учетом требований комфортности и функциональности.

Несущий каркас здания выполнен по полной каркасной схеме с устройством железобетонных поясов. Пространственная жесткость обеспечивается совместной работой монолитных и сборных колонн, ригелей, ядер жесткости (лифтовых шахт) и диафрагм. Расчет конструкций произведен в программном комплексе ПК «Лира» с применением современных методов конечно-элементного анализа.

Несущие конструкции: монолитные железобетонные колонны (от отметки -4,10 до 45,00), далее сборные железобетонные колонны (от отметки 45,00 до 76,90); ядра жесткости (лифтовые шахты); диафрагмы. Перекрытия: сборные с монолитными железобетонными ригелями. Ограждающие конструкции: на уровнях -1, 1, 2 этажей — монолитные железобетонные, трехслойные: кирпич, утеплитель (минераловатная плита), монолитный железобетон; типовой этаж — трехслойные: кирпич, утеплитель (минераловатная плита), пенобетонные блоки. Перегородки: межквартирные — пенобетон; межкомнатные — из пазогребневых гипсовых блоков. Лестницы: сборные. Кровля: плоская, рулонная с внутренним водостоком, утеплителем и гидроизоляционным ковром.

Фундаменты: высотная часть сооружения имеет свайно-плитный фундамент; под стилобатной частью — плитный фундамент; по верхней грани плитного фундамента уложено фибробетонное покрытие. Расчетная часть включает инженерно-геологические условия, выбор конструкций фундаментов, расчет фундаментов по I и II группе предельных состояний, расчет КСП фундамента под высотную 23-этажную часть, армирование фундаментной плиты по действующим нагрузкам, расчет железобетонных элементов на местное действие нагрузок, конструирование комбинированного свайно-плитного фундамента. Все конструктивные решения соответствуют действующим нормам проектирования высотных зданий и могут быть использованы как образец при выполнении дипломной работы по специальности ПГС.

Раздел технологии и организации строительства включает разработку технологической карты (ППР) на устройство поля под фундамент, календарного плана производства работ и строительного генерального плана. Технологическая карта содержит методы производства работ на нулевой цикл, выбор механизмов, технологию производства свайных работ, потребность в материально-технических ресурсах, контроль качества выполняемых работ, основные мероприятия по выполнению работ при возведении монолитных конструкций, определение количества и размеров захваток.

Календарный план составлен с учетом нормативной продолжительности строительства, ведомости подсчета объемов работ, ведомости затрат труда и машинного времени. Строительный генеральный план содержит размещение временных зданий и сооружений, складов, подъездных дорог, площадок для монтажа крана, коммуникаций строительной площадки. Предусмотрен расчет потребности в строительных машинах, механизмах, ручном инструменте, ведомость потребности в материалах.

Организация рабочих мест и техника безопасности при выполнении работ на высоте и с применением тяжелой техники отражены в соответствующих разделах. Раздел «Охрана труда» включает защиту от шума и вибрации, производственное освещение, методы ослабления вибрации, безопасность работ при эксплуатации строительных машин и механизмов, безопасность земляных работ, электробезопасность, защиту от молнии и электростатических разрядов, опалубочные работы, арматурные работы, приготовление и укладку бетона, штукатурные, малярные и облицовочные работы, производственную пыль, ликвидацию пожаров, огнестойкость. Данный раздел делает готовый диплом ПГС полноценным инструментом для изучения организации строительного производства высотных зданий.

Диплом №2051 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 153 листа пояснительной записки и 15 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высотный объект: 23-этажный комплекс — востребованная тема в современном городском строительстве.
• Современная конструктивная схема: полный каркас с монолитными и сборными колоннами, ригелями, ядрами жесткости — передовое решение в высотном строительстве.
• Разнообразие функциональных зон: автостоянка, офисные помещения, жилые квартиры повышенной комфортности.
• Компьютерный расчет: выполнен в ПК «Лира» — соответствует современным требованиям проектирования.
• Практическая направленность: технологическая карта (ППР) на устройство поля под фундамент, календарный план, строительный генплан.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: проект предлагается по цене 5 000 рублей, что делает его выгодным вложением для студента.
• Демонстрационная версия: доступна бесплатная demo-версия для ознакомления перед покупкой.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2051 по доступной цене — 5 000 рублей.
