Дипломный проект №2056 «Пятиэтажный жилой дом в г. Микунь» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий средней этажности и предназначен для постоянного проживания семей различной численности с встроенными объектами социальной инфраструктуры. Проект выполнен с учетом климатических условий Республики Коми и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входит пояснительная записка и графическая часть, охватывающие архитектурные, конструктивные, технологические и организационные аспекты строительства.

Проектируемый объект — 5-секционный 5-тиэтажный жилой дом, расположенный в городе Микунь Республики Коми. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и комфорту проживания. Проект является вновь строящимся гражданским зданием постоянного проживания. Класс ответственности здания — II, степень долговечности — 100 лет, огнестойкость конструкций — не ниже II. Форма здания П-образная, с общими размерами 74,3 х 52,95 м.

В подвале (высотой 1,8 м) размещается тепловой узел, водопроводная насосная станция и прочие помещения. Предусмотрено два отдельных входа в подвал в осях 9-10, вдоль осей В и С. На жилых этажах дома (2-5 этажи) располагаются 96 квартир: 16 штук однокомнатных 2-х типов — 48,72 м² и 58,06 м², двухкомнатных квартир 48 штук 6-ти типов — 65,35 м², 70,01 м², 86,37 м², 62,66 м², 60,68 м², 60,11 м², трехкомнатных квартир 32 штук 4-х типов — 80,83 м², 79,06 м², 94,55 м², 95,77 м². Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых зданий средней этажности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2056 предлагает оптимальное соотношение цены и качества.

Первом этаже здания находятся помещение детского сада на 3 группы общей площадью 1724 м² (левое крыло), помещение детского кафе общей площадью 515 м² и помещение центра детского и юношеского творчества площадью 393 м². Входы в группы детского сада осуществляются со двора, решены отдельно от входов в жилую часть здания. Располагаются в осях 9-10, 4-5, Д-Е. Вход в кафе располагается в осях П-М по ул. Мечникова. Вход в помещение ЦДЮТ располагается в осях 7-8 с ул. Ленина.

Функциональные связи в здании решены с учетом требований к комфортному проживанию и санитарно-гигиеническим нормам. Горизонтальные коммуникации — коридор на первом этаже в помещении детского комбината с естественным и искусственным освещением шириной 1,5 м в свету и коридор ЦДЮТа с естественным и искусственным освещением шириной 1,5 м. Лестничная клетка с первого по 5-ый этаж с естественным и искусственным освещением. Вертикальные коммуникации — лестницы.

Лестницы: лестница типа Л1 с естественным освещением с 1-го по 5-ый этаж, площадь лестничной площадки 4,1 м², ширина маршей 1,2 м, ширина этажной площадки 1,58 м, ширина межэтажной площадки 1,38 м; две лестницы, ведущие с улицы в подвальное помещение, ширина которых равна 1,12 м; в каждом подъезде предусмотрена металлическая лестница для выхода в чердачное помещение. Покрытие здания решено по деревянным стропилам. Крыша двускатная. Водосток внешний, организованный.

Высота здания от пола первого этажа 20,61 м. Высота первого, второго этажа 3,3 м; жилых 3,3 м. Отметка пола первого этажа принята за нулевую. Внутренняя отделка в зависимости от функциональной принадлежности помещений выполняется согласно требованиям СНиП и СанПиН. Окна из поливинилхлоридных профилей по ГОСТ 30674-99. Двери принимаем деревянные филенчатые с глухими полотнами и со стекленными полотнами.

Конструктивная система здания — стеновая (бескаркасная) с продольными несущими стенами. Конструктивная система представляет собой взаимосвязанную совокупность вертикальных и горизонтальных несущих конструкций здания, которые совместно обеспечивают его прочность, жесткость и устойчивость. Горизонтальные конструкции перекрытия и покрытия здания воспринимают приходящиеся на них вертикальные и горизонтальные нагрузки и воздействия, передавая их поэтажно на вертикальные несущие конструкции. Последние в свою очередь передают эти нагрузки и воздействия через фундаменты основаниям.

Жесткость и устойчивость здания обеспечивается: кирпичные стены являются несущими, взаимоперевязка швов посредством цементно-песчаного раствора М50, взаимосвязью совокупности вертикальных и горизонтальных несущих конструкций здания. Строительная система здания — традиционная — ручная кладка конструкций с использованием мелкоразмерных элементов (кирпича). Под кирпичные стены принимается ленточный фундамент мелкого заложения, который состоит из сборных железобетонных плит ленточных фундаментов по ГОСТ 13580-85 и бетонных блоков для стен подвала по ГОСТ 13579-78.

Стены подвала выполнены из сборных блоков размером 1200 х 600 х 600 мм и 2400 х 600 х 600 мм — для наружных и внутренних стен. Наружные стены — трехслойные выполнены из обыкновенного глиняного кирпича толщиной 150 мм на цементно-песчаном растворе М 50. Толщина стены 640 мм, утеплитель — пенополистирольные плиты. По периметру стен подвала выполняется гидроизоляция: вертикальная — обмазка горячим битумом за 2 раза и горизонтальная на 250 мм выше отмостки — из 2 слоев рубероида на слое цементно-песчаного раствора 20 мм. По периметру здания устраивается отмостка из асфальтобетона по щебеночному основанию шириной 1000 мм и уклоном 0,03. Внутренние стены из обыкновенного глиняного кирпича толщиной с первого по пятый этаж 510 мм и 380 мм.

Проемы в здании предусматриваются лестницы: лестница сборная, соединяющая первый и 5-ый этажи, состоящая в пределах одного этажа из четырех сборных элементов; двух маршей и двух площадок (этажная и промежуточная); две лестницы, ведущие в подвальное помещение, решены как ж/б сборных ступеней, опирающихся на блоки стен подвала. Перегородки выполняются из кирпича толщиной 120 мм, опирающиеся на нижележащие перекрытия. К прилежащим стенам крепятся анкерами. Перекрытия — сборные толщиной 220 мм, опирание на стены на 120 мм через цементно-песчаный раствор М100 толщиной 20 мм.

Кровля — стропильная, двускатная, со стропилами из бруса, покрытие из профильного стального гнутого листа. Утеплитель чердачного перекрытия — жесткие пенополистирольные плиты. Отвод воды с поверхности двускатного покрытия осуществляется с помощью устройства наружных водостоков.

Технологическая карта на монтаж фундамента включает объемы работ, способы производства монтажа сборных железобетонных элементов фундамента, комплектацию машин и механизмов (подъемный кран), трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Монтаж выполняется с применением автокрана с последующей сваркой и заделкой швов.

Технологическая карта на устройство каменной кладки содержит технологию кладки наружных и внутренних стен из кирпича, включая подготовку раствора, укладку кирпича, перевязку швов, устройство арматурных сеток, мероприятия по контролю качества и технике безопасности.

Календарный план, ТЭП календарного плана, график движения рабочих составлены с учетом технологической последовательности работ при строительстве: земляные работы, устройство свайного поля и ростверка, монтаж фундамента, возведение стен, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяются для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

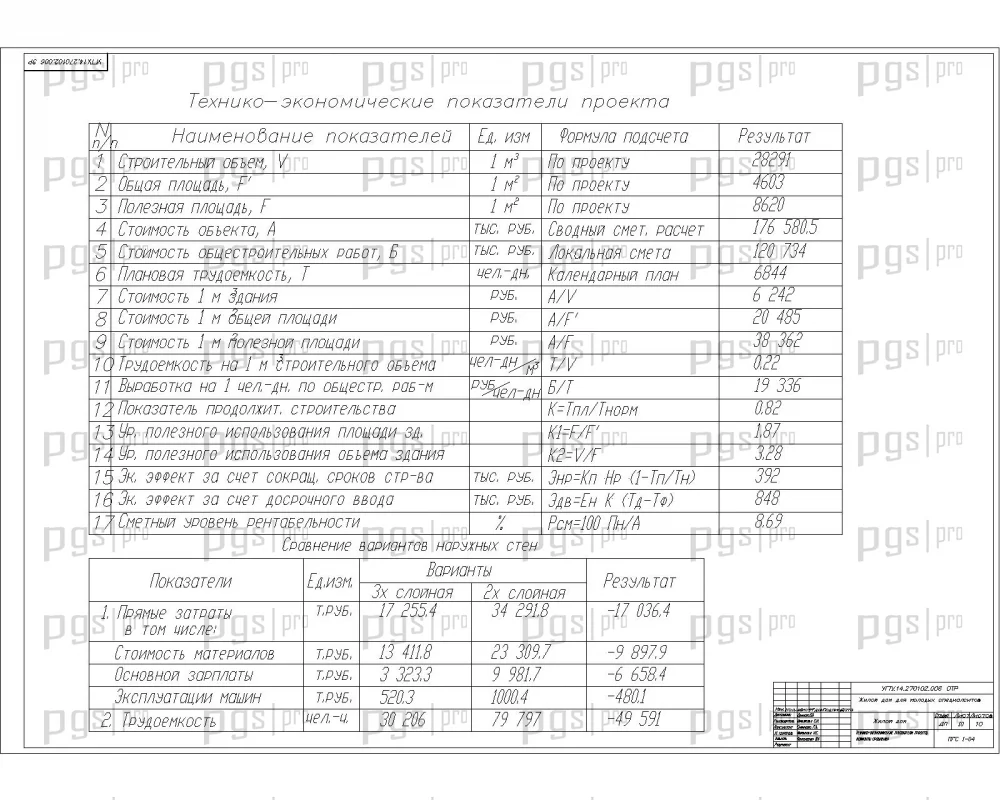

Технико-экономические показатели проекта и варианты сравнения включают технико-экономическое обоснование выбора оптимального варианта конструктивных решений с учетом прочности несущих конструкций, стоимости работ, сроков строительства и эксплуатационных характеристик.

Диплом №2056 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование жилых домов средней этажности с объектами социальной инфраструктуры — востребованное направление в современном строительстве.
• Сложный инженерный объект: 5-этажное П-образное здание с встроенным детским садом, кафе и центром творчества.
• Полная комплектация: 153 листа пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайно-ростверковый фундамент, кирпичные стены, сборные перекрытия, стропильная кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: две технологические карты, календарный план, строительный генплан, технико-экономические показатели, сравнение вариантов.
• Расчет в Атлант и CalcPile: современные программные комплексы для расчета конструкций и свай, соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Оптимальная стоимость: доступная цена 2 900 рублей за полноценный дипломный проект.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2056 по доступной цене — 2 900 рублей.
