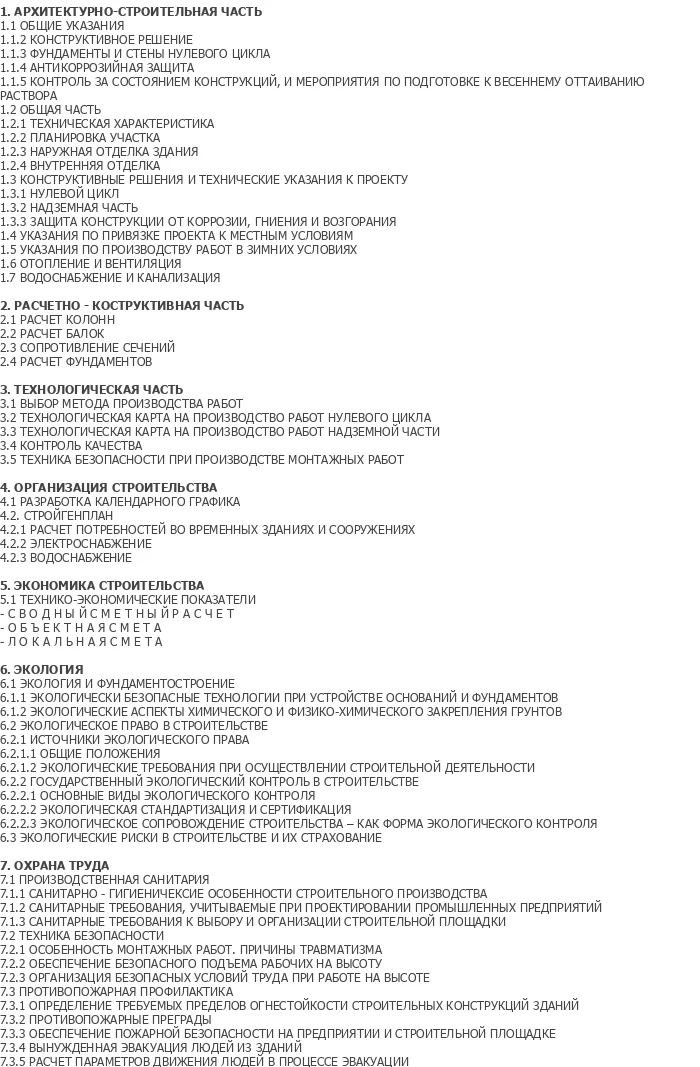

Дипломный проект №2057 «Десятиэтажный жилой дом в г. Астана» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий повышенной этажности и предназначен для постоянного проживания семей различной численности. Проект выполнен с учетом климатических условий Республики Казахстан (г. Астана) и может быть адаптирован под любой регион путем пересчета теплотехнического раздела. В состав проекта входит пояснительная записка и графическая часть, охватывающие архитектурные, конструктивные, технологические и организационные аспекты строительства.

Проектируемый объект — десятиэтажный жилой дом, расположенный в городе Астана (ныне Нур-Султан), Республика Казахстан. Данный ПГС дипломный проект разработан с учетом суровых климатических условий региона, характеризующихся низкими зимними температурами и значительными перепадами температур. Здание предназначено для постоянного проживания семей различной численности и включает в себя полный комплект проектно-сметной документации. В здании предусмотрены центральное отопление, горячее водоснабжение, холодное водоснабжение, канализация, электроосвещение, телефонизация и радиофикация.

Основанием фундаментов служат суглинки с расчетными характеристиками С = 17 кПа. Подземные воды вскрыты на глубине 9,1/11 м от поверхности земли (абсолютная отметка 538,21 – 538,38 м). Максимальный уровень грунтовых вод на отметке 539,210 м. Железобетонные изделия ниже отметки 0,000 выполнены из бетона W-4 на шлакопортландцементе. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых домов в условиях сурового климата. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2057 предлагает оптимальное соотношение цены и качества.

Здание относится к категории кирпичных жилых домов повышенной этажности с применением сборных железобетонных конструкций. Проект может быть адаптирован под любой регион путем пересчета теплотехнического раздела и корректировки геологических данных. Данный шаблон проекта является удобным инструментом для подготовки к защите дипломной работы по специальности ПГС.

Функциональные связи в здании решены с учетом требований к комфортному проживанию и санитарно-гигиеническим нормам. Планировочная структура жилого дома базируется на четком зонировании помещений по функциональному назначению. В здании предусмотрены жилые комнаты, кухни, санузлы, коридоры и вспомогательные помещения. Окна выполнены металлопластиковыми с двойным остеклением, габариты согласно серии 1.136.5-23 вып.3 и 1.136.5-12 вып.2. Двери наружные — деревянные по серии 1.136.5-19 и металлические.

Внутренняя отделка помещений выполнена мокрой штукатуркой, в санузлах — облицовка керамической плиткой. Полы в жилых комнатах — напольная керамическая плитка; в санузлах, лестничных клетках, общих коридорах, помещениях техноподъезда — бетонные. В кабинетах предусмотрена подготовка под полы: стяжка из легкого бетона, покрытие пола не предусмотрено. Наружная отделка выполнена из цементно-песчаного раствора согласно цветовому решению фасадов. Подоконные доски — деревянные. Перегородки — с облицовкой с обеих сторон гипсоволокнистыми плитами и заполнением между каркасом минераловатными плитами на синтетическом связующем по ГОСТ 9573-96, 100 кг/м³.

Утеплитель — минераловатные плиты плотностью 200 кг/м³, толщиной h = 200 мм. Лестницы выполнены из сборных железобетонных ступеней по ГОСТ 8771.0-84 в.1 по металлическим косоурам. В здании предусмотрены все необходимые инженерные системы для обеспечения комфортного проживания в условиях сурового климата.

Проектируемое здание кирпичное. Фундамент — свайно-монолитный, на бетоне марки М100 (по ГОСТ 19804.1-79 и СТРК 939-92). Наружные стены — из керамического одинарного кирпича ГОСТ 530-95 марки К150/1/25 на растворе марки 75, морозостойкость Mrз – 25. Подстенки внутренних стен — П-2 армированные. Наружные стены 1-2 этажей выполнены из кирпича М-150 Мрз-25 на растворе М-100, с армированием сеткой 0,4 Вр-1 с ячейкой 50х50 через 6 рядов кладки по высоте. Выше стены вентканалами этажей армированы сеткой 0,4Вр-1 с ячейками 50х50 через 3 ряда кладки по высоте до отметки 30,000 м.

Перегородки — из керамического утонченного кирпича М-75 на растворе марки 50 толщиной 88 и 120 мм. Перекрытия и покрытия — железобетонные панели с круглыми пустотами по серии 1.225-2 вып.12. Утеплитель — минераловатные плиты плотностью 200 кг/м³, толщиной h = 200 мм. Кровля — оцинкованная кровельная сталь 0,8 мм по сплошному деревянному настилу. Водосток — наружный неорганизованный. Лестница — из сборных железобетонных ступеней по ГОСТ 8771.0-84 в.1 по металлическим косоурам.

Для строительства в зимних условиях предусмотрены специальные мероприятия: при температуре наружного воздуха до -30 градусов марка раствора повышается на одну ступень, при среднесуточной температуре ниже -20 градусов — на две ступени. Бетонная смесь предохраняется от замерзания при транспортировке. Укладка бетонной смеси на не отогретое основание из не пучинистых грунтов температурой от минус 15 до минус 25 градусов допускается при условии выдерживания бетона с электропрогревом. Антикоррозийная защита стальных соединений, анкеров и сварных соединений выполняется в соответствии с требованиями СНиП 2.03.11-85. Металлические изделия кроме балок и косоуров окрашены эмалью ПФ-115 ГОСТ 6405-76 за два раза по двум слоям грунтовки ГФ-021 ГОСТ 25129-82.

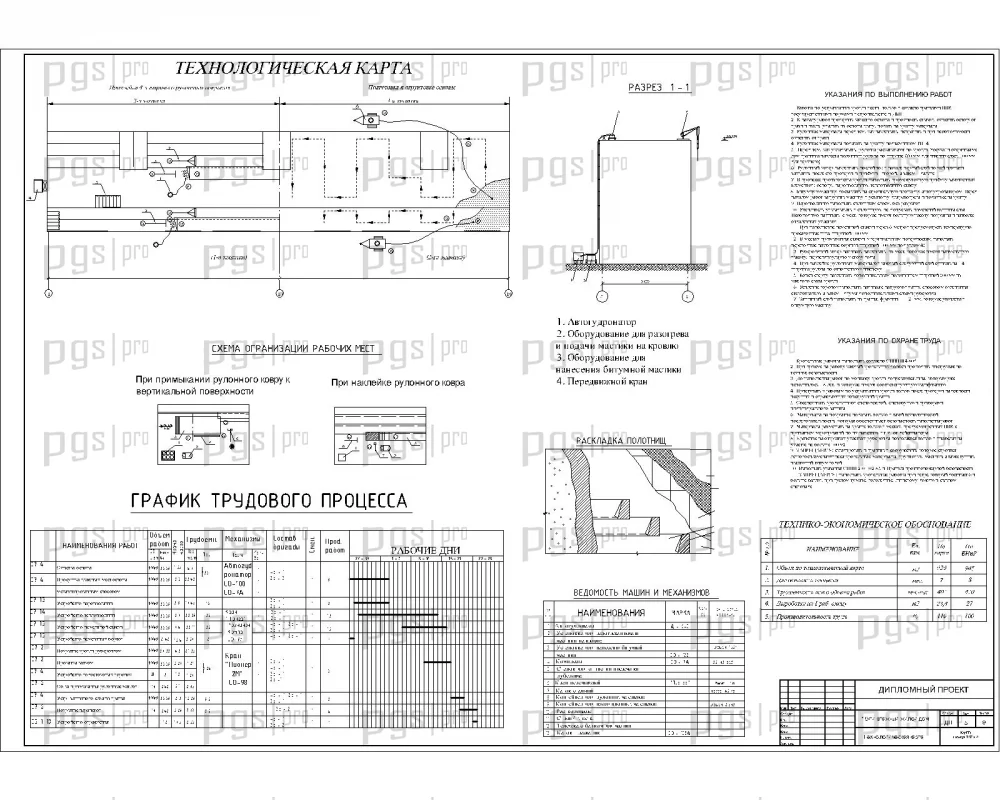

Технологическая карта на кровельные работы включает объемы работ, способы производства устройства кровли из оцинкованной стали, комплектацию машин и механизмов, трудовые затраты, мероприятия по технике безопасности и охране окружающей среды. Кровельные работы выполняются с применением специализированного инструмента и соблюдением технологической последовательности монтажа.

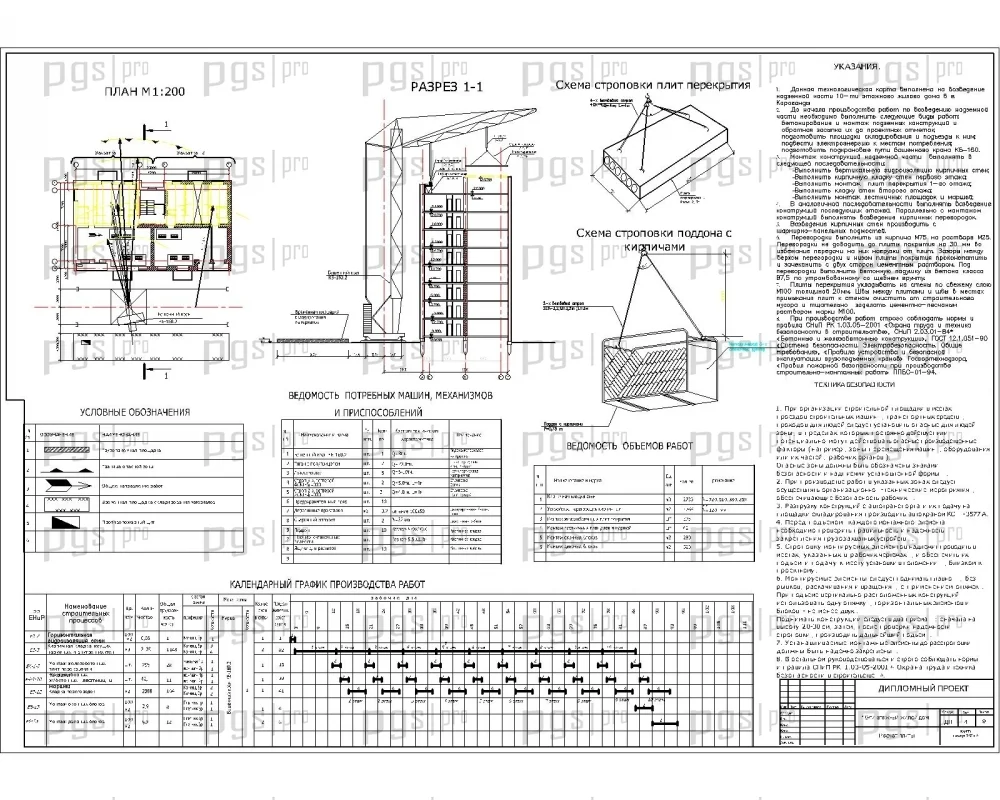

Технологическая карта на монтаж конструкций содержит технологию монтажа сборных железобетонных элементов, включая подъем и установку панелей перекрытий, лестничных маршей, плит покрытия, мероприятия по контролю качества и технике безопасности.

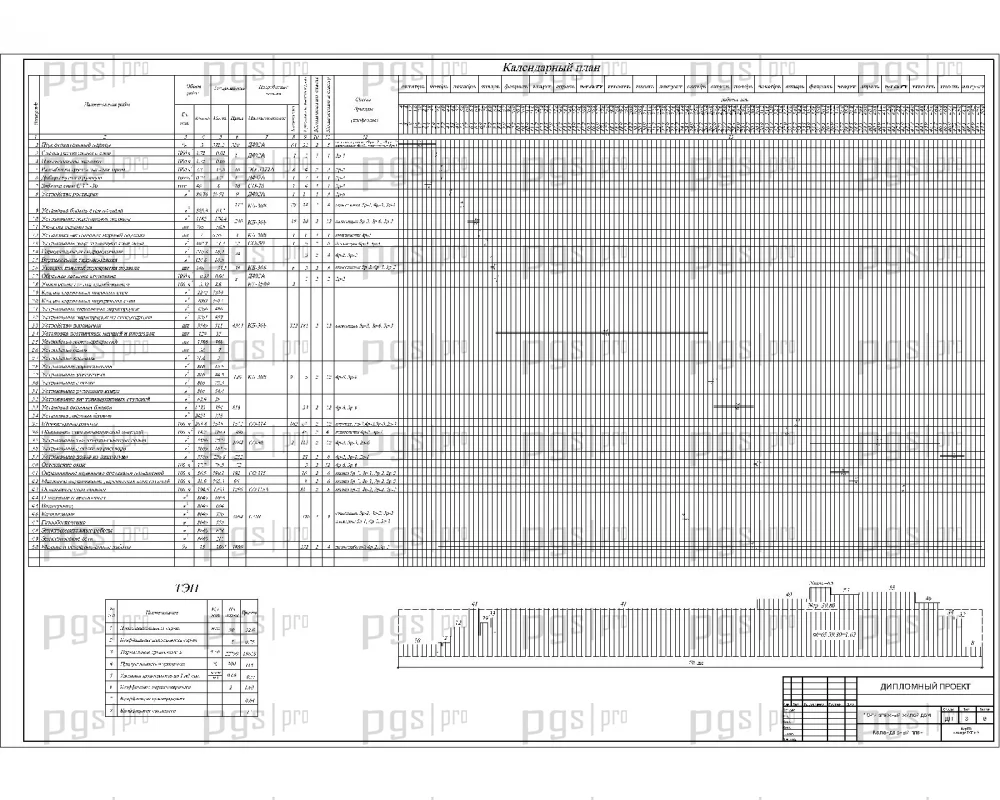

Календарный план составлен с учетом технологической последовательности работ при строительстве: устройство свайного поля, возведение фундамента, кладка стен, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

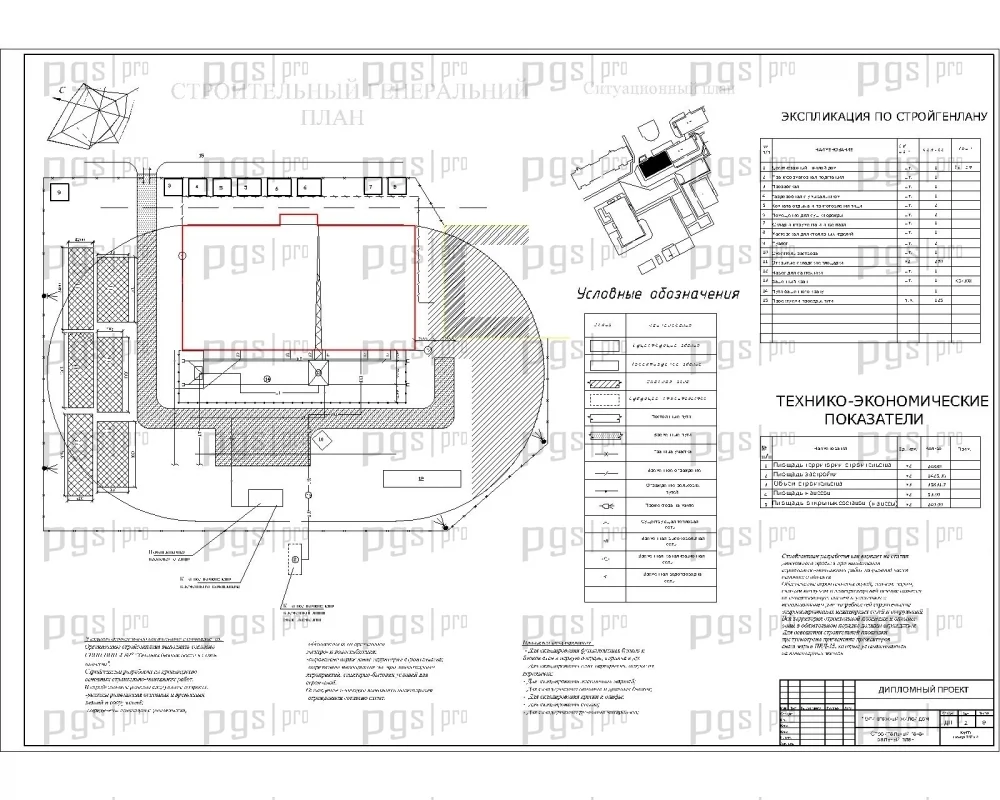

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели включают сметную стоимость объекта, строительный объем здания, выработку на одного рабочего, нормативную продолжительность строительства и коэффициент использования основных фондов. Проект предусматривает контроль качества работ, включая изготовление контрольных образцов — кубиков размером 7х7 см на отсасывающем основании в соответствии с требованиями ГОСТ.

Диплом №2057 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование многоэтажных жилых домов для сурового климата — востребованное направление в современном строительстве.
• Сложный инженерный объект: 10-этажное кирпичное здание со свайно-монолитным фундаментом и сборными железобетонными перекрытиями.
• Полная комплектация: 150 листов пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайно-монолитный фундамент, кирпичные стены с армированием, сборные перекрытия, лестничные марши, кровля из оцинкованной стали — расчет и конструирование всех основных элементов.
• Практическая направленность: технологические карты на кровельные работы и монтаж конструкций, календарный план, строительный генплан, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону путем пересчета теплотехнического раздела и корректировки геологических данных.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Оптимальная стоимость: доступная цена 3 000 рублей за полноценный дипломный проект.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2057 по доступной цене — 3 000 рублей.
