Дипломный проект №2058 «Застройка жилого квартала по ул. Батурина в г. Иваново» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий и предназначен для постоянного проживания семей различной численности. Проект выполнен с учетом климатических условий Ивановской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входит пояснительная записка и графическая часть, охватывающие архитектурные, конструктивные, технологические и организационные аспекты строительства.

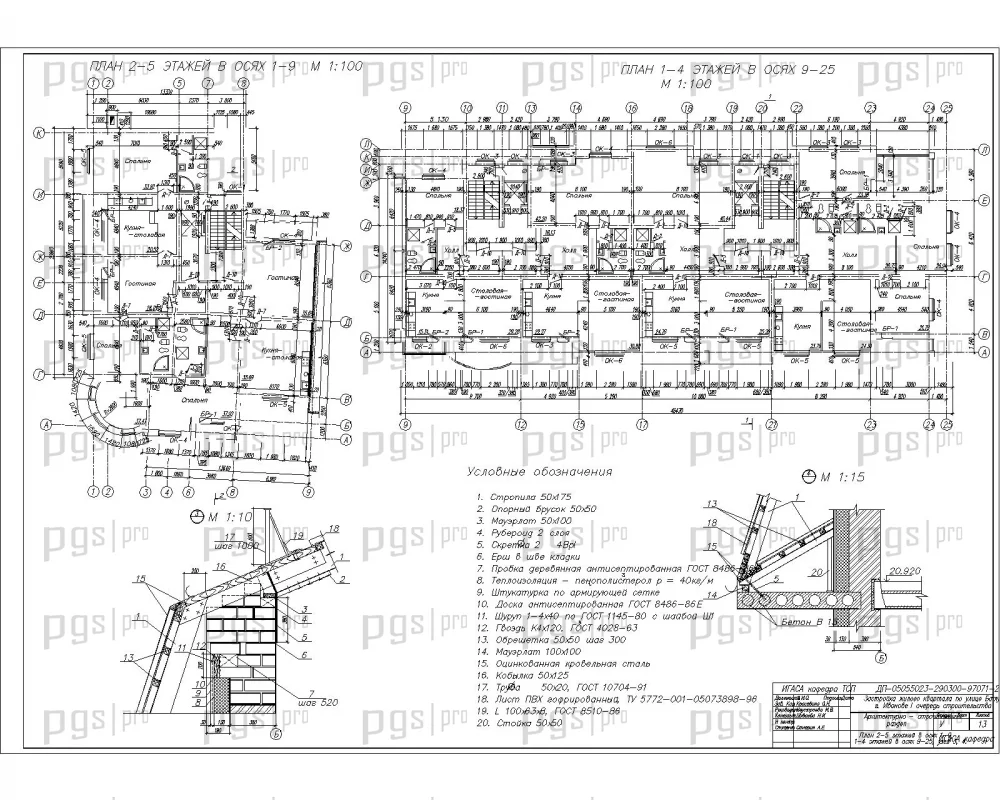

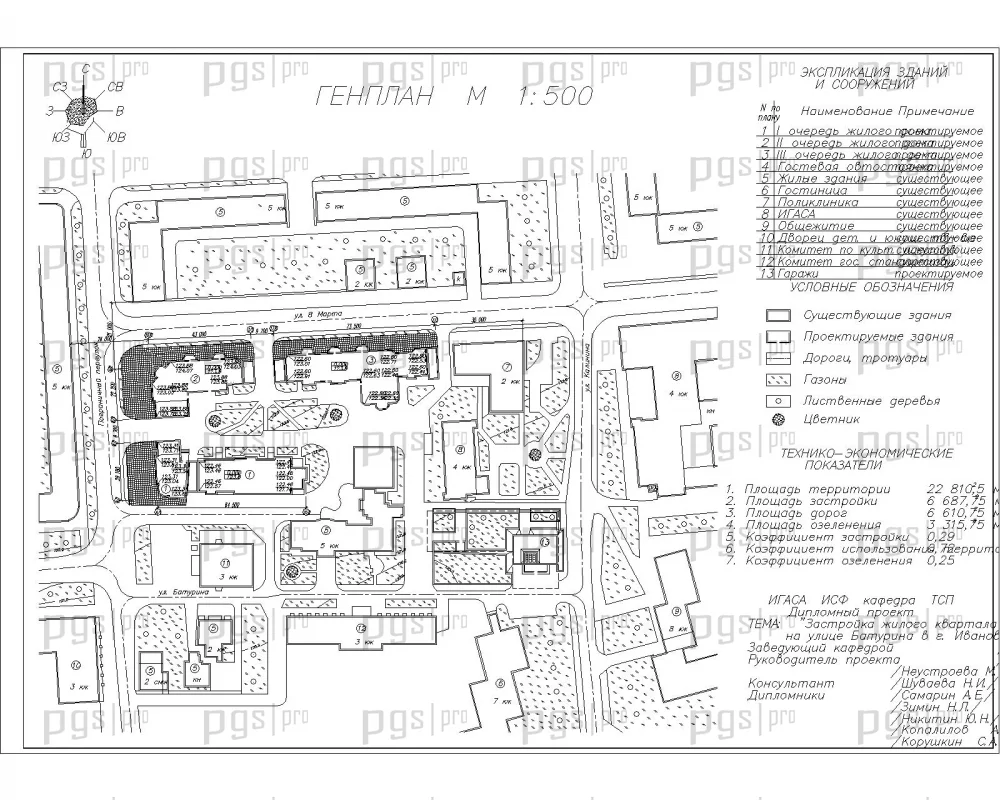

Проектируемый объект — застройка жилого квартала по улице Батурина в городе Иваново. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и комфорту проживания. Здание запроектировано из 3-х одно-подъездных секций и предназначено для постоянного проживания семей различной численности. Связь между этажами осуществляется с помощью лифта и по межэтажным лестницам. Под первой и второй секциями запроектирован цокольный этаж, в котором размещены водомерный узел, технические помещения, хозяйственные сараи, электрощитовая и насосная.

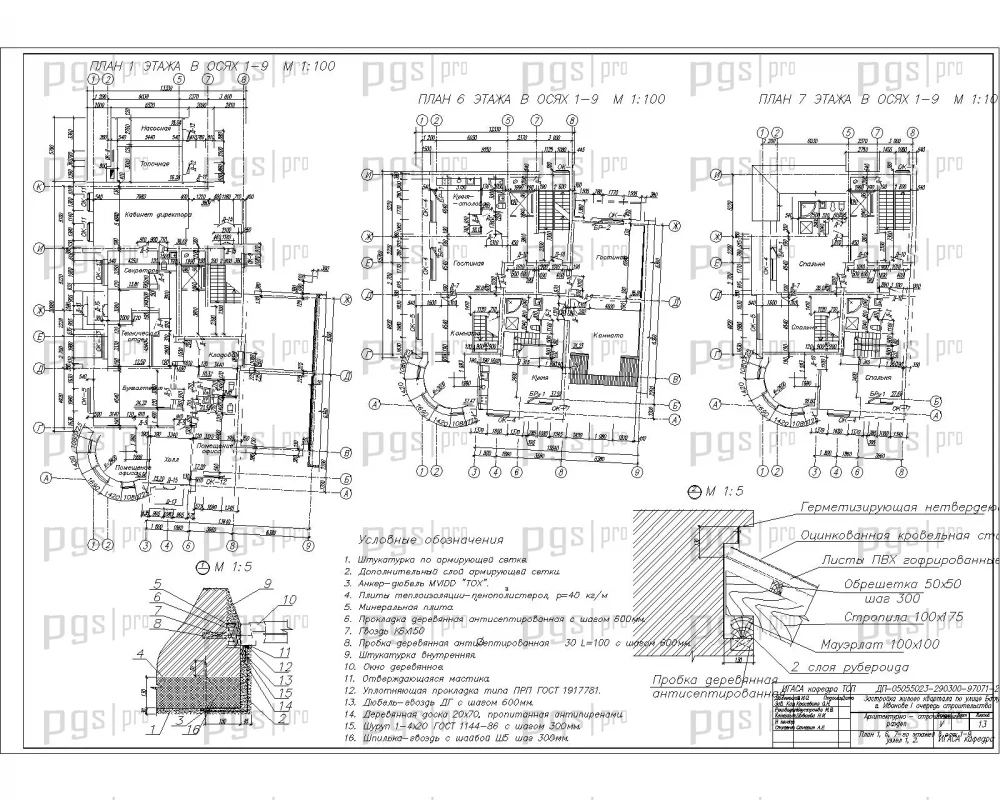

В первой и второй секциях запроектировано 20 квартир, из них: 5 двухкомнатных, 9 трехкомнатных, 4 четырехкомнатных, 1 пятикомнатная, 1 шестикомнатная. Пятикомнатные и шестикомнатные квартиры — двухуровневые и имеют внутренние лестницы. Каждая из этих квартир имеет два выхода на лестничную клетку с первого и второго уровней. Под третьей секцией запроектирован подвал. Первый этаж — нежилой, в котором расположены кабинет директора, приемная, техотдел, бухгалтерия, помещение офиса, кладовая, санузлы. Высота первого этажа — 4,42 м. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых кварталов. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2058 предлагает оптимальное соотношение цены и качества.

Остальные этажи жилые, в которых расположены 8 трехкомнатных и 2 четырехкомнатные — двухуровневые с внутренними лестницами и с выходами на лестничную клетку с обоих уровней. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Данный шаблон проекта является удобным инструментом для подготовки к защите дипломной работы по специальности ПГС.

Функциональные связи в здании решены с учетом требований к комфортному проживанию и санитарно-гигиеническим нормам. Планировочная структура секционная, обеспечивающая эффективное использование жилой площади и удобство эксплуатации. В однокомнатных квартирах предусмотрены жилая комната — спальня, коммуникационные помещения — кухня, санузел, летние помещения — балконы, лоджия. В двухкомнатных квартирах предусмотрены жилая комната — спальня, гостиная, коммуникационные помещения — кухня, санузел, летние помещения — балконы, лоджия.

В трехкомнатных квартирах предусмотрены жилая комната — 2 спальни, гостиная, коммуникационные помещения — кухня, санузел, летние помещения — балконы, лоджия. В четырехкомнатных квартирах предусмотрены жилая комната — 3 спальни, гостиная, коммуникационные помещения — кухня, санузел, летние помещения — балконы, лоджия. В проекте использованы окна и двери балконные с тройным остеклением. Окна в значительной мере определяют степень комфорта в здании и его архитектурно-художественное решение.

Окна подобраны по ГОСТ-у, в соответствии с площадями освещаемых помещений. Верх окон максимально приближен к потолку, что обеспечивает лучшую освещенность в глубине комнаты. Деревянные конструкции окон чувствительны к изменению влажности воздуха и подвержены гниению, в связи с чем их необходимо периодически окрашивать. В данном дипломном проекте размеры дверей приняты по ГОСТ 6629-88, ГОСТ 24698-81: двери, как внутренние внутри квартир, кабинетах так и наружные усиленные. Двери применены как однодольные, так и двупольные, размером: 2,1 м высотой и 0,9; 0,8; 0,7 м шириной. Для обеспечения быстрой эвакуации все двери открываются наружу по направлению движения на улицу исходя из условий эвакуации людей из здания при пожаре.

Конструктивной системой здания является сборный железобетонный каркас с наружными и внутренними несущими кирпичными стенами. Под жилой дом с встроенными помещениями запроектированы сборные железобетонные ленточные фундаменты, состоящие из фундаментных плит и блоков. Принимается глубина заложения фундаментов: максимальная 2,59 м, минимальная 1,7 м. Плита фундаментов укладывается на выровненное песчаное основание. Фундаментные блоки укладываются на цементно-песчаном растворе М50 с перевязкой швов. Местные заделки выполняются из кирпича К150/1/50 ГОСТ-530-95 на растворе К75.

По верхнему обрезу фундаментных блоков выполняется горизонтальная изоляция из слоя цементно-песчаного раствора состава 1:2 толщиной 20 мм. Поверхность фундаментов, соприкасающуюся с грунтом, обмазывают горячим битумом за 2 раза общей толщиной 3 мм. По периметру здания выполняется асфальтовая отмостка шириной 0,9 м по уплотненному щебеночному основанию h = 100 мм. Наружные стены здания запроектированы трехслойными из силикатного кирпича с утеплителем из пенополистирола и дальнейшим оштукатуриванием. Общая толщина 540 мм. Внутренний слой из силикатного кирпича. Средний слой толщиной 130 мм — утеплитель (пенополистирол). Наружный слой толщиной 30 мм — цементно-песчаная штукатурка.

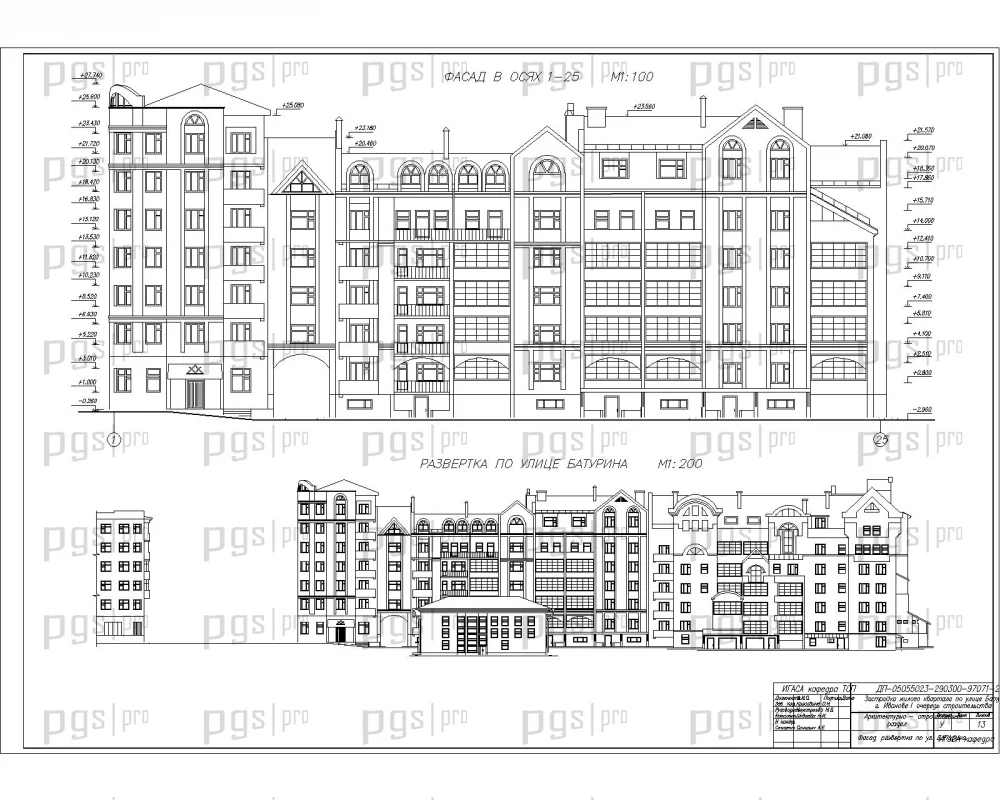

Кладку наружных стен подвала выполнять из керамического кирпича марки М-100. Здание выполнено из кирпичной кладки, выглядит массивно и капитально, придавая зданию тектоническую выразительность. Стояки из кирпича с горизонтальными и вертикальными выступами нишами и прочими объемными элементами способствуют восприятию их трехмерности, и увеличивают степень долговечности и огнестойкости здания. Внутренние стены запроектированы толщиной 380 мм, выполняются из силикатного кирпича марки М100 плотностью. Кладку каналов выполняют из кирпича марки К-75/1/15 ГОСТ 530-95 на растворе М50. Перегородки применяются толщиной 120 мм из силикатного кирпича «на ребро» на растворе М50 под штукатурку. В подвале и цокольном этаже перегородки выполняются толщиной также 120 мм.

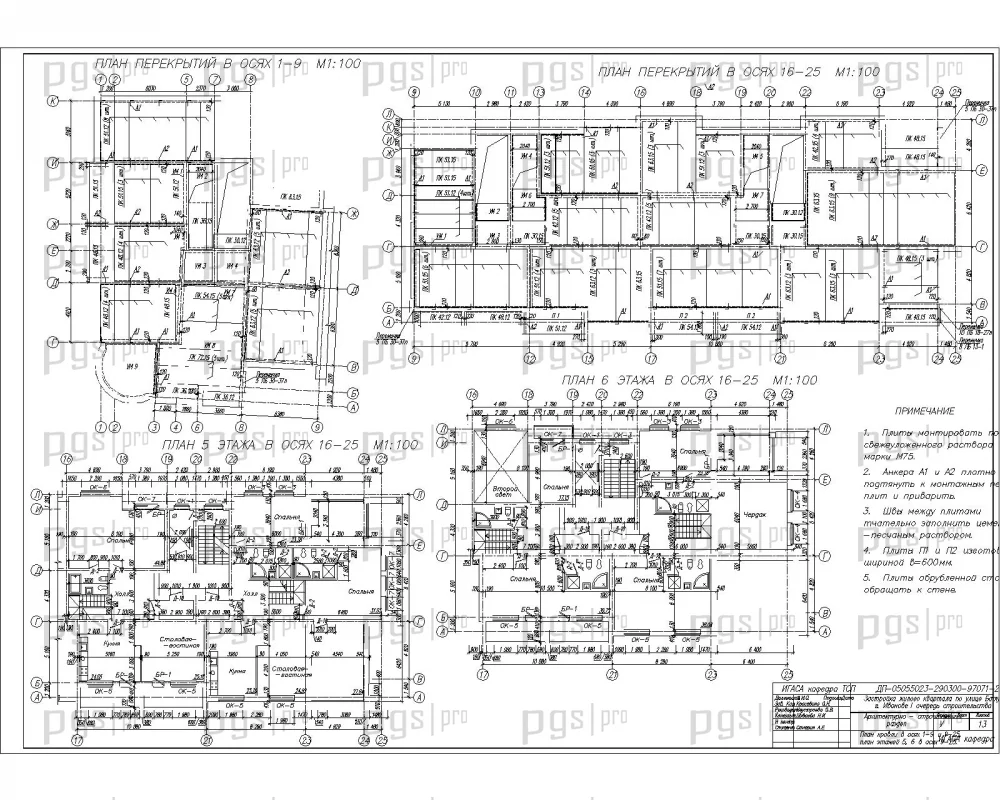

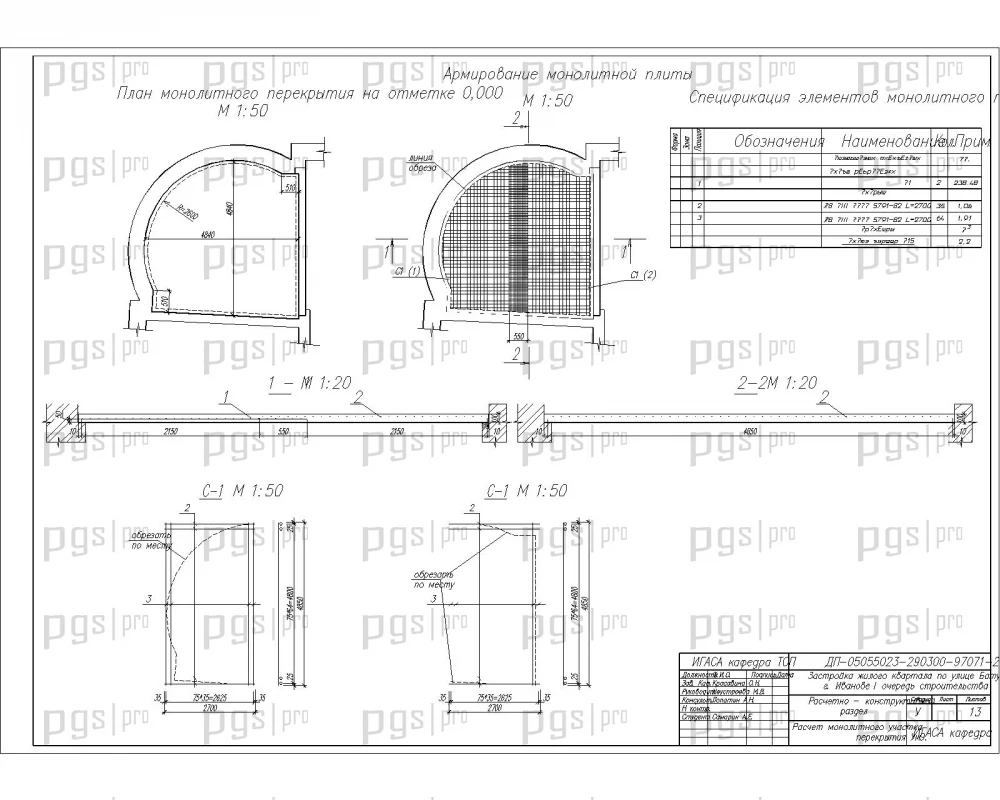

Перекрытия и покрытия запроектированы из типовых сборных железобетонных плит с предварительным напряжением арматуры. Применение сборных плит перекрытий и покрытий увеличивает скорость возведения зданий. Монолитные участки перекрытия выполняется из бетона класса В15, арматуры класса А-III, А-I и прокатных профилей-швеллеров и уголков. Жесткость диска перекрытия обеспечивается за счет выполнения анкеровки плит через одну между собой и между плитами и стенами, а также в результате заполнения швов плит перекрытия цементным раствором марки М100. В здании запроектированы лестницы из сборного ж/б маршей и площадок. Лестничные площадки облицовываются керамической плиткой, пестничные марши — с гладкой лицевой поверхностью. Ограждения лестничных маршей металлические, высотой 1 м с поливинилхлоридными поручнями.

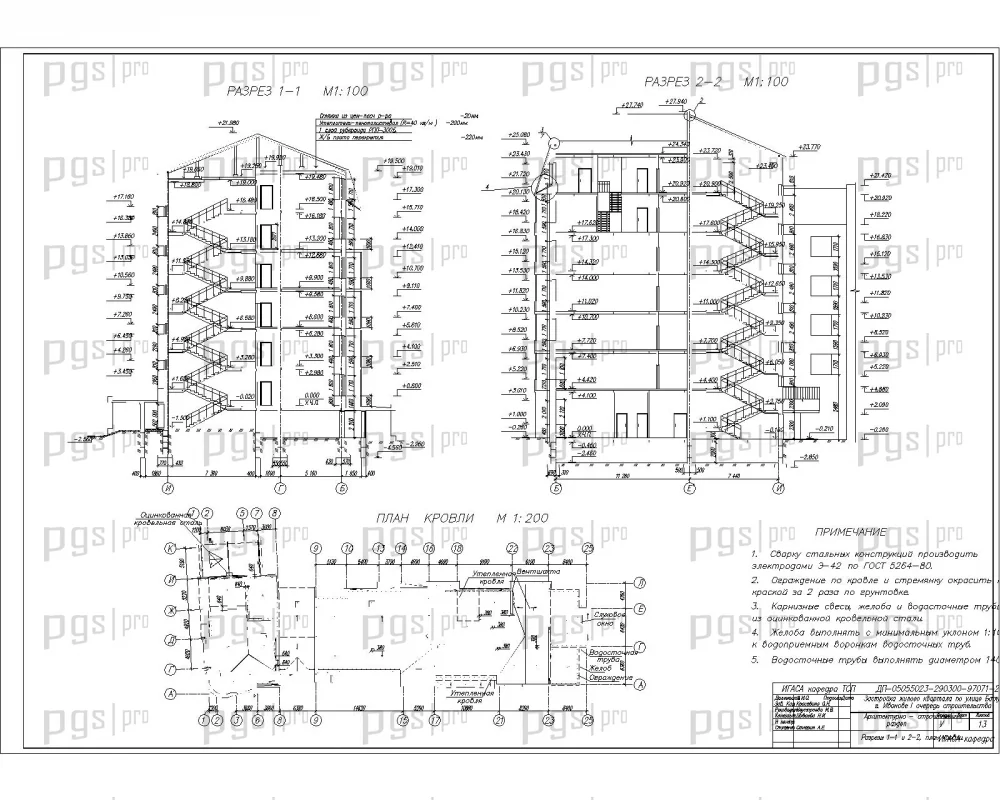

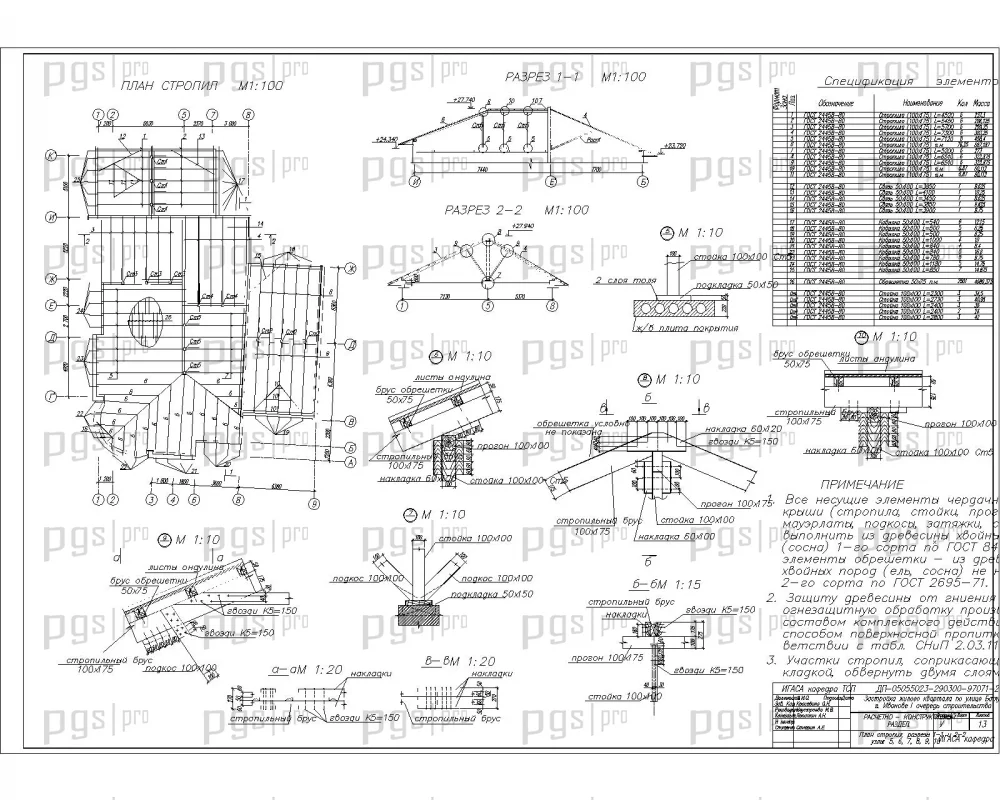

В проекте используется чердачная двускатная крыша. Несущие конструкции — наклонные стропила, опирающиеся в коньке на прогон, в карнизе на мауэрлат. Материал несущих конструкций — древесина хвойных пород 2 сорта ГОСТ 24454-80 влажностью не более 30%. Материал кровли — листы ондулина. Крепление деревянных элементов производится гвоздями 4 мм по ГОСТ 4028-63 и строительными скобами 10 мм. Водосток — организованный по желобам и водосточным трубам. Двери оборудуются ручками, защелками и врезными замками. Входные тамбурные двери в офис выполнены из двухслойного штампованного алюминия рифленой поверхности. Коробки дверей выполняются из штампованных алюминиевых профилей с креплением анкерами к стенам.

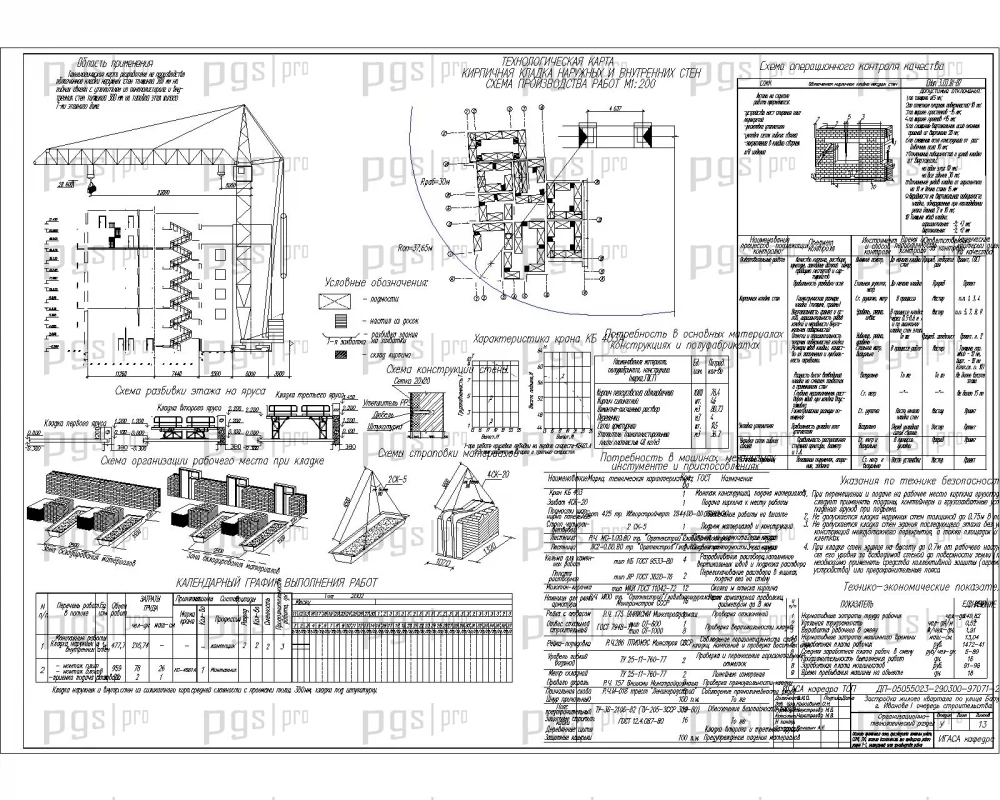

Технологическая карта на кирпичную кладку несущих стен 5-го этажа включает область применения, организацию и технологию выполнения работ, определение объемов работ, выбор способов подачи кирпича и раствора на объект и рабочее место, площадки и подмости, организацию процесса каменной кладки, технологию выполнения кладки, организацию труда, технико-экономические показатели. Кладка выполняется с применением подъемных кранов и растворонасосов с соблюдением технологической последовательности работ.

Технологическая карта на устройство скатной крыши содержит область применения, организацию и технологию выполнения работ, определение объемов работ, выбор способов подачи материалов на рабочее место, технологию устройства крыши, мероприятия по контролю качества и технике безопасности.

Календарный план производства работ составлен с учетом технологической последовательности работ при строительстве: земляные работы, устройство фундаментов, возведение стен, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Технико-экономические показатели включают сметную стоимость объекта, строительный объем здания, выработку на одного рабочего, нормативную продолжительность строительства и коэффициент использования основных фондов. Сметная документация включает локальные сметы на общестроительные работы, санитарно-технические работы, электромонтажные работы, слаботочные устройства, объектную и сводную сметы.

Диплом №2058 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование жилых кварталов со смешанным функциональным назначением — востребованное направление в современном строительстве.
• Сложный инженерный объект: 6-этажное здание из 3-х секций с подвалом, цокольным этажом, офисными помещениями и разнообразными типами квартир.
• Полная комплектация: 171 лист пояснительной записки и 12 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: сборные ленточные фундаменты, кирпичные стены с утеплителем, сборные перекрытия, деревянная стропильная крыша, лестничные марши — расчет и конструирование всех основных элементов.
• Практическая направленность: две технологические карты, календарный план, строительный генплан, сметная документация, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Оптимальная стоимость: доступная цена 4 500 рублей за полноценный дипломный проект.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2058 по доступной цене — 4 500 рублей.
