Дипломный проект №2059 «Жилое здание со встроенными административно-офисными помещениями г. Кемерово» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории жилых зданий со смешанным функциональным назначением и предназначен для постоянного проживания семей различной численности с размещением административно-офисных помещений. Проект выполнен с учетом климатических условий Кемеровской области и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входит пояснительная записка и графическая часть, охватывающие архитектурные, конструктивные, технологические и организационные аспекты строительства.

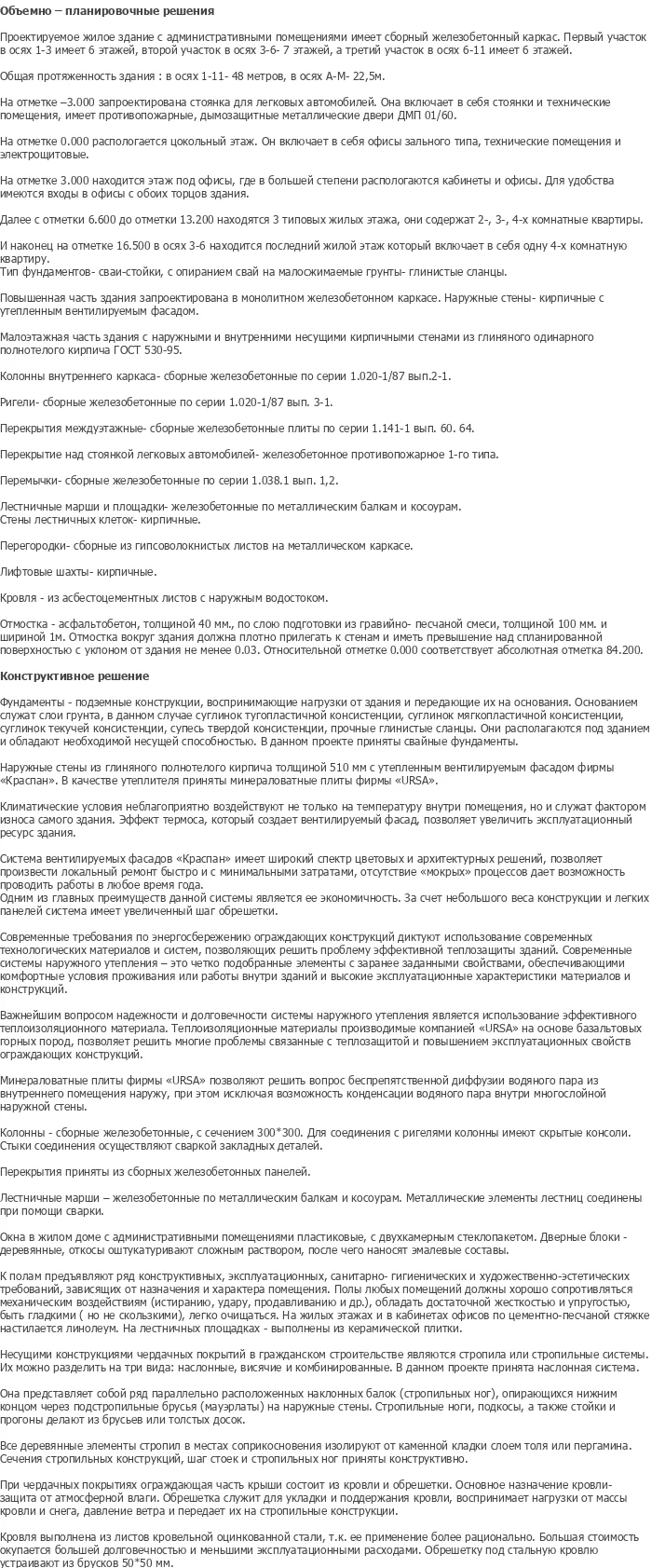

Проектируемый объект — жилое здание со встроенными административно-офисными помещениями, расположенное в городе Кемерово. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и комфорту проживания. Здание имеет различную этажность по участкам: первый участок в осях 1-3 имеет 6 этажей, второй участок в осях 3-6 — 7 этажей, третий участок в осях 6-11 — 6 этажей. Общая протяженность здания в осях 1-11 составляет 48 метров, в осях А-М — 22,5 м.

На отметке -3,000 запроектирована стоянка для легковых автомобилей, включающая в себя стоянки и технические помещения, имеющая противопожарные, дымозащитные металлические двери ДМП 01/60. На отметке 0,000 располагается цокольный этаж с офисами зального типа, техническими помещениями и электрощитовыми. На отметке 3,000 находится этаж под офисы, где в большей степени располагаются кабинеты и офисы с входами с обоих торцов здания. С отметки 6,600 до отметки 13,200 находятся 3 типовых жилых этажа с 2-, 3-, 4-х комнатными квартирами. На отметке 16,500 в осях 3-6 находится последний жилой этаж, включающий одну 4-х комнатную квартиру. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию зданий со смешанным функциональным назначением. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2059 предлагает оптимальное соотношение цены и качества.

Тип фундаментов — сваи-стойки, с опиранием свай на малосжимаемые грунты — глинистые сланцы. Повышенная часть здания запроектирована в монолитном железобетонном каркасе. Наружные стены — кирпичные с утепленным вентилируемым фасадом. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

Функциональные связи в здании решены с учетом требований к комфортному проживанию и санитарно-гигиеническим нормам. Планировочная структура базируется на четком зонировании помещений по функциональному назначению. Подземная стоянка для легковых автомобилей обеспечивает безопасное размещение транспортных средств жильцов и посетителей офисов. Цокольный этаж с офисами зального типа и техническими помещениями обеспечивает функционирование административной части здания.

Жилые этажи содержат 2-, 3- и 4-х комнатные квартиры, рассчитанные на проживание семей различной численности. Последний жилой этаж включает одну просторную 4-х комнатную квартиру. Входы в офисы предусмотрены с обоих торцов здания, что обеспечивает удобство доступа и эвакуации. Окна в жилом доме — пластиковые с двухкамерным стеклопакетом. Дверные блоки — деревянные, с окраской оштукатуриванием сложным раствором, после чего наносятся эмалевые составы.

Полы в жилых этажах и в кабинетах офисов по цементно-песчаной стяжке настилаются линолеум. На лестничных площадках — выполнены из керамической плитки. Стропильная система — наслонная, деревянные элементы стропил в местах соприкосновения изолируются от каменной кладки слоем толя или пергамина. Кровля выполнена из листов оцинкованной стали, что обеспечивает долговечность и минимальные эксплуатационные расходы. Обрешетка под стальную кровлю устраивается из брусков 50х50 мм.

Конструктивной системой здания является сборный железобетонный каркас с наружными и внутренними несущими кирпичными стенами. Фундаменты — подземные конструкции, воспринимающие нагрузки от здания и передающие их на основания. Основанием служит слой грунта, в данном случае — суглинок тугопластичной консистенции, суглинок мягкопластичной консистенции, супеси текучей консистенции, супеси твердой консистенции, прочные глинистые сланцы. Они располагаются под зданием и обладают необходимой несущей способностью. В данном проекте приняты свайные фундаменты.

Наружные стены выполнены из глиняного полнотелого кирпича толщиной 510 мм с утепленным вентилируемым фасадом фирмы «Краспан». В качестве утеплителя приняты минераловатные плиты фирмы «URSA». Климатические условия неблагоприятно воздействуют не только на температуру внутри помещений, но и служат фактором износа самого здания. Эффект термоса, который создает вентилируемый фасад, позволяет увеличить эксплуатационный ресурс здания. Система вентилируемых фасадов «Краспан» имеет широкий спектр цветовых и архитектурных решений, позволяет производить локальный ремонт быстро и с минимальными затратами, отсутствие «мокрых» процессов дает возможность проводить работы в любое время года.

Колонны внутреннего каркаса — сборные железобетонные по серии 1.020-1/87 вып.2-1, сечением 300х300 мм. Для соединения с ригелями колонны имеют скрытые консоли. Стыки соединения осуществляют сваркой закладных деталей. Ригели — сборные железобетонные по серии 1.020-1/87 вып. 3-1. Перекрытия приняты из сборных железобетонных панелей по серии 1.141-1 вып. 60, 64. Перекрытие над стоянкой легковых автомобилей — железобетонное противопожарное 1-го типа. Перемычки — сборные железобетонные по серии 1.038.1 вып. 1,2. Лестничные марши и площадки — железобетонные по металлическим балкам и косоурам. Стены лестничных клеток — кирпичные. Лифтовые шахты — кирпичные. Перегородки — сборные из гипсоволокнистых листов на металлическом каркасе.

Отмостка — асфальтобетон, толщиной 40 мм, по слою подготовки из гравийно-песчаной смеси, толщиной 100 мм, и шириной 1 м. Отмостка вокруг здания должна плотно прилегать к стенам и иметь превышение над спланированной поверхностью с уклоном от здания не менее 0,03. Относительной отметке 0,000 соответствует абсолютная отметка 84,200.

Технологическая карта на бетонные работы включает область применения технологической карты, организацию и технологию производства работ, организацию рабочих мест, порядок производства работ, контроль качества при выполнении бетонных работ, расчет средств доставки бетонной смеси, технико-экономические показатели. Бетонные работы выполняются с применением подъемных кранов и бетононасосов с соблюдением технологической последовательности.

Комплексный календарный сетевой график составлен с учетом технологической последовательности работ при строительстве: устройство свайного поля, возведение ростверка, монтаж каркаса, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

Сметная документация включает ведомость объемов бетонных работ, составление локальной сметы базисно-индексным методом, составление объектной сметы. Технико-экономические показатели включают сметную стоимость объекта, строительный объем здания, выработку на одного рабочего, нормативную продолжительность строительства и коэффициент использования основных фондов.

Диплом №2059 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование жилых зданий со встроенными административно-офисными помещениями — востребованное направление в современном строительстве.
• Сложный инженерный объект: здание различной этажности (6-7 этажей) с подземной стоянкой, свайными фундаментами и сборным железобетонным каркасом.

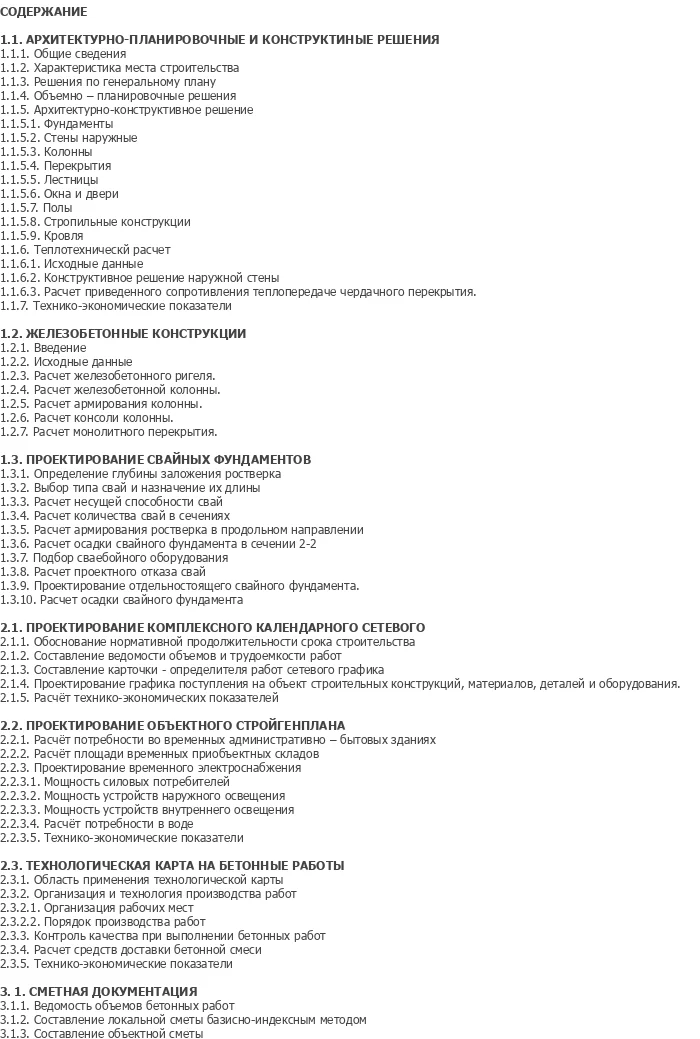

• Полная комплектация: 105 листов пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: свайные фундаменты, сборный железобетонный каркас, кирпичные стены с вентилируемым фасадом, сборные перекрытия, лестничные марши, кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта на бетонные работы, комплексный календарный сетевой график, строительный генплан, сметная документация, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Оптимальная стоимость: доступная цена 3 000 рублей за полноценный дипломный проект.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2059 по доступной цене — 3 000 рублей.
