Дипломный проект №2060 «14-ти этажный 3-х секционный жилой дом в г. Санкт-Петербург» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многосекционных жилых зданий повышенной этажности и предназначен для постоянного проживания семей различной численности. Проект выполнен с учетом климатических условий Санкт-Петербурга и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В состав проекта входит пояснительная записка и графическая часть, охватывающие архитектурные, конструктивные, технологические и организационные аспекты строительства.

Проектируемый объект — 14-этажный трехсекционный жилой дом, расположенный в городе Санкт-Петербург. Данный ПГС дипломный проект разработан с учетом современных требований к энергоэффективности, функциональности и комфорту проживания. Здание имеет рядовую форму в плане, секционную планировочную структуру и три лестничные клетки. Общие размеры здания в осях составляют 65,4 х 18,5 м. Высота этажа — 2,8 м. Здание имеет подвал и технический этаж. Класс здания — III класс, степень огнестойкости конструкции — III степень, степень долговечности конструкции — III степень.

Обеспечение пространственной жесткости здания достигается совместной работой стен с плитами перекрытий, которые работают в каркасе как единый жесткий диск. Для воздухообмена и в целях пожарной безопасности предусмотрены две регулируемые вентиляции, установленные на плите машинного помещения. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многосекционных жилых домов повышенной этажности. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2060 предлагает оптимальное соотношение цены и качества.

Кровля здания инверсионная эксплуатируемая плоская, что расширяет функциональные возможности объекта. Участки кровли, расположенные над машинным помещением, имеют конструкцию «кровельного пирога» с эксплуатируемой кровлей и выходом на эти участки через эксплуатируемую кровлю по металлической лестнице. Проект может быть адаптирован под любой регион России путем пересчета теплотехнического раздела.

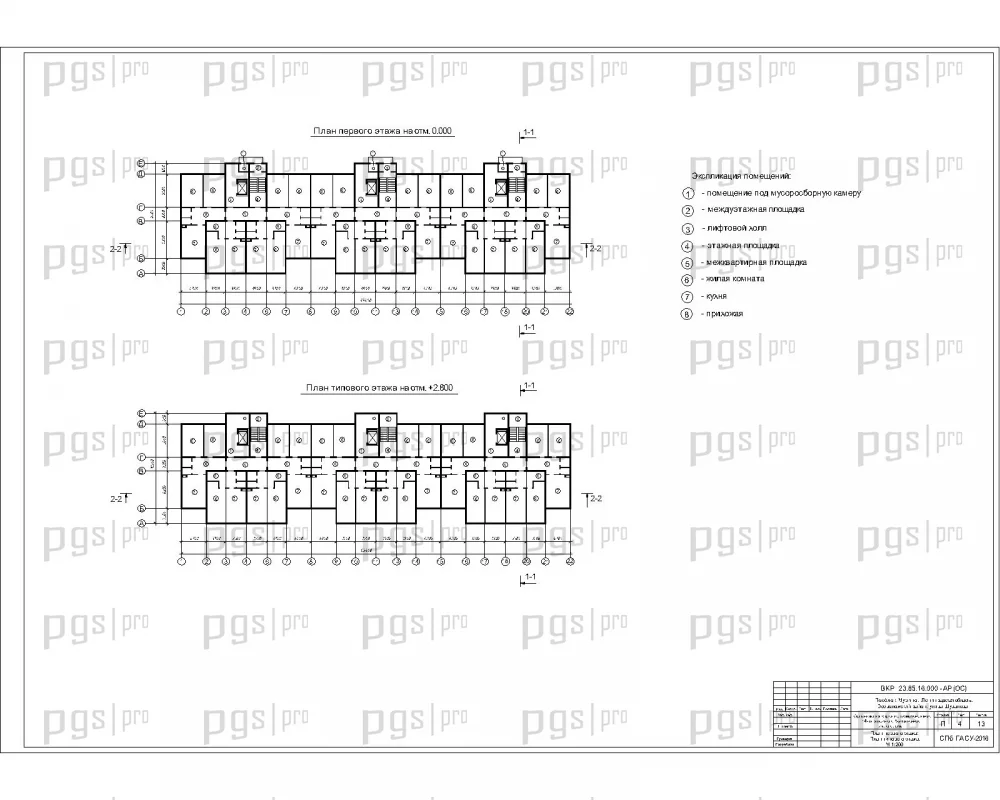

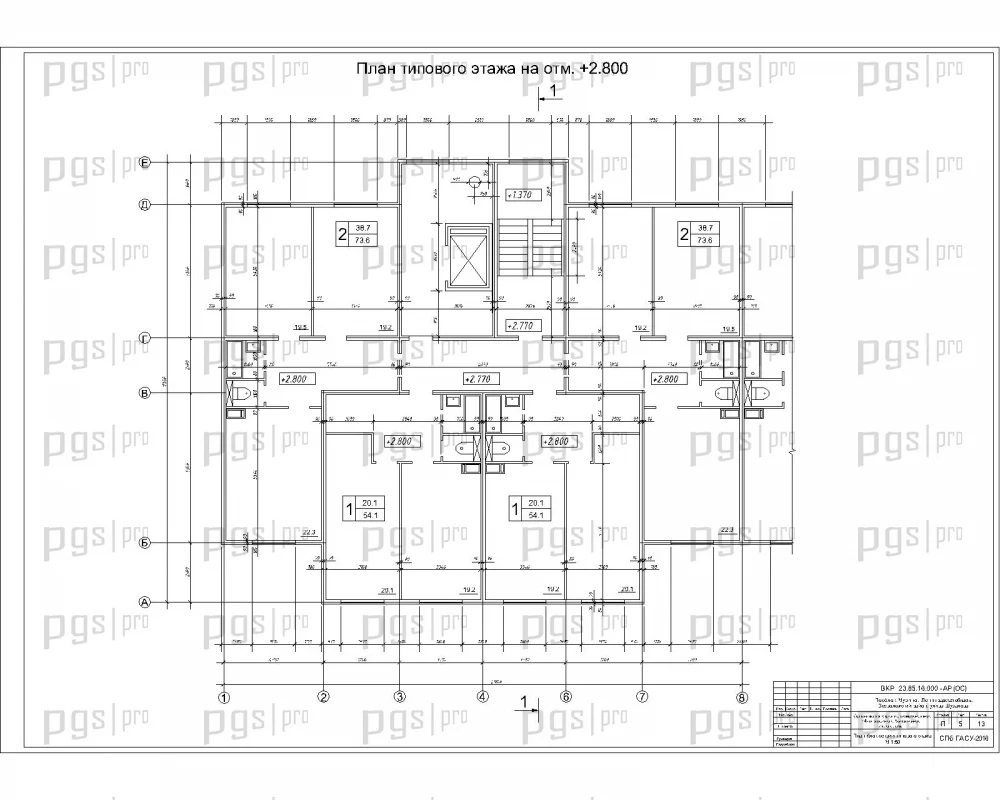

Функциональные связи в здании решены с учетом требований к комфортному проживанию и санитарно-гигиеническим нормам. Планировочная структура секционная, обеспечивающая эффективное использование жилой площади и удобство эксплуатации. В здании предусмотрены жилые комнаты, кухни, санузлы, коридоры и вспомогательные помещения. Количество лестничных клеток — три, что обеспечивает требуемую эвакуацию жильцов.

Окна — деревянные с раздельным переплетом. Крепление производится к стенам, зазор заделывается макрофлексом. Со стороны помещений устанавливается подоконная доска. Двери — внутренние двери в виде блоков с глухими и остекленными полотнищами в зависимости от назначения помещения. Размеры дверных проемов назначены с учетом пропускной способности и назначения здания. Перегородки — пазогребневые, гипсовые толщиной 80 мм, устанавливаются на перекрытия и состоят из плит размером 800х400 мм, укладываются на клею с перевязкой швов.

Полы в кухнях — пенополистирол = 30, гидроизоляция, стяжка = 20 мм, керамическая плитка. Санузлы — гидроизоляция, стяжка = 20 мм, керамическая плитка. Жилые комнаты — пенополистирол = 30, целлофановая пленка, стяжка = 20 мм, ламинат. Коридор — пенополистирол = 30, стяжка = 20 мм, ламинат. Лестничная клетка, лифтовой холл, межквартирная площадка — выравнивающая стяжка = 20 мм, керамическая плитка. Внутренняя отделка помещений стен оштукатуривается обоями, в кухнях и коридорах — моющимися обоями. На стены санузлов кладется керамическая плитка. Лестничная клетка и потолки всех помещений окрашиваются водоэмульсионной краской.

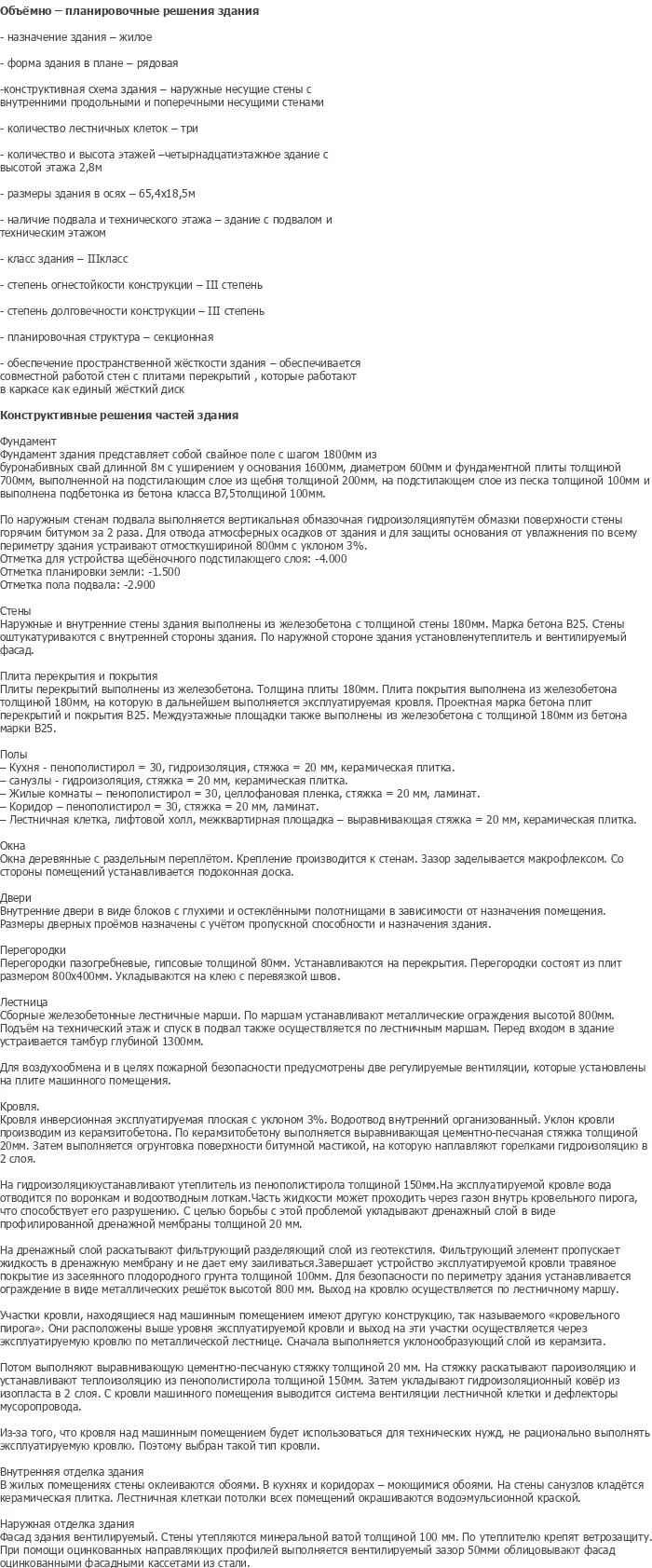

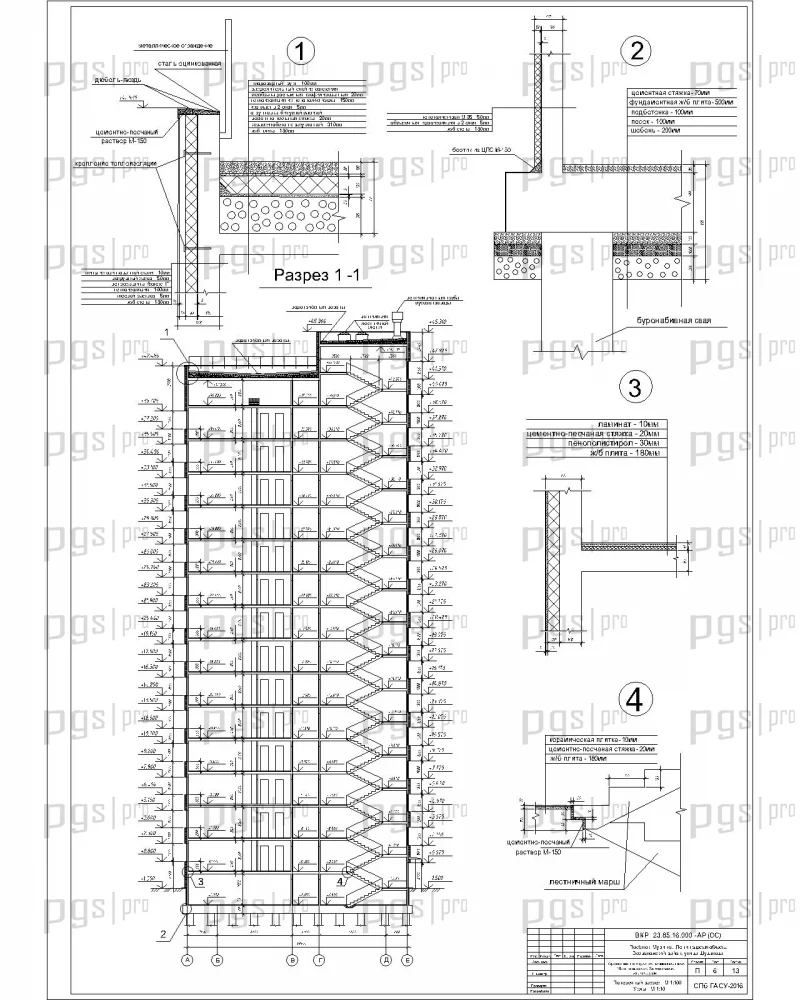

Фундамент здания представляет собой свайное поле с шагом 1800 мм из буронабивных свай длиной 8 м с уширением у основания 1600 мм, диаметром 600 мм и фундаментной плиты толщиной 700 мм. Выполнен на подстилающем слое из щебня толщиной 200 мм, на подстилающем слое из песка толщиной 100 мм и выполнена подбетонка из бетона класса B7,5 толщиной 100 мм. По наружным стенам подвала выполняется вертикальная обмазочная гидроизоляция путем обмазки поверхности стены горячим битумом за 2 раза. Для отвода атмосферных осадков от здания и для защиты основания от увлажнения по всему периметру здания устраивают отмостку шириной 800 мм с уклоном 3%.

Наружные и внутренние стены здания выполнены из железобетона с толщиной стены 180 мм. Марка бетона B25. Стены оштукатуриваются с внутренней стороны здания. По наружной стороне здания установлен утеплитель и вентилируемый фасад. Плиты перекрытий и покрытия выполнены из железобетона толщиной 180 мм. Плита покрытия выполнена из железобетона толщиной 180 мм, на которую в дальнейшем выполняется эксплуатируемая кровля. Проектная марка бетона плит перекрытий и покрытия B25. Междуэтажные площадки также выполнены из железобетона толщиной 180 мм из бетона марки B25.

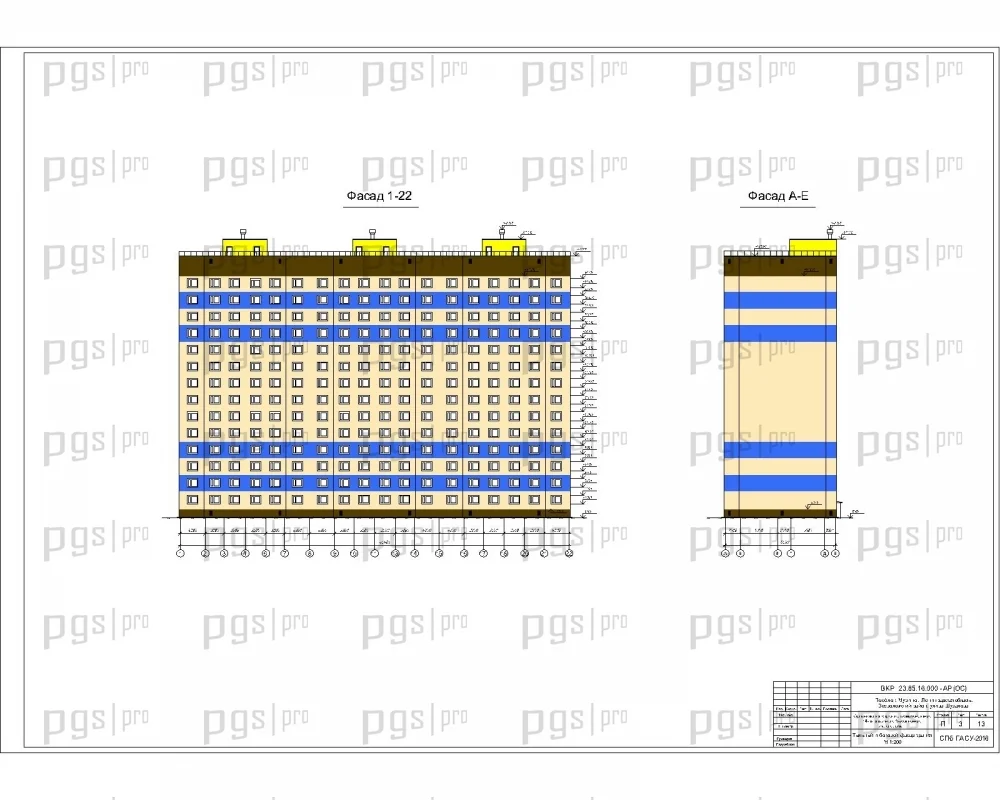

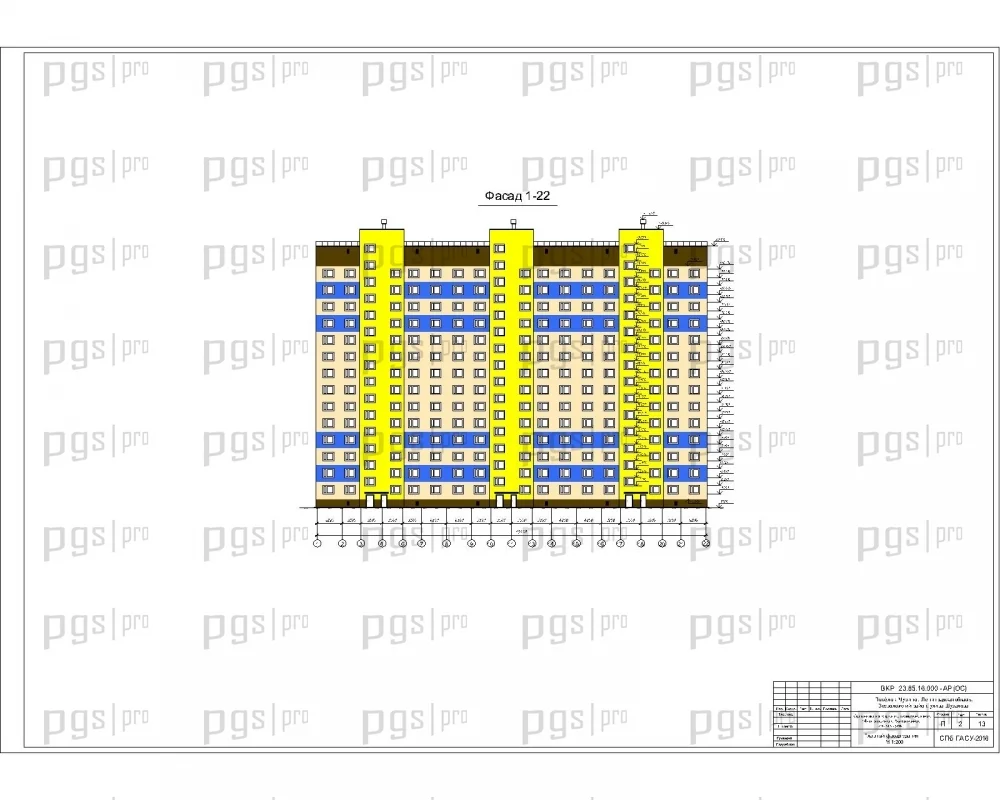

Лестница — сборные железобетонные лестничные марши. По маршам устанавливают металлические ограждения высотой 800 мм. Подъем на технический этаж и спуск в подвал также осуществляется по лестничным маршам. Перед входом в здание устраивается тамбур глубиной 1300 мм. Наружная отделка здания — фасад вентилируемый. Стены утепляются минеральной ватой толщиной 100 мм. По утеплителю крепят ветрозащиту. При помощи оцинкованных направляющих профилей выполняется вентилируемый зазор 50 мм, облицовывают фасад оцинкованными фасадными кассетами из стали.

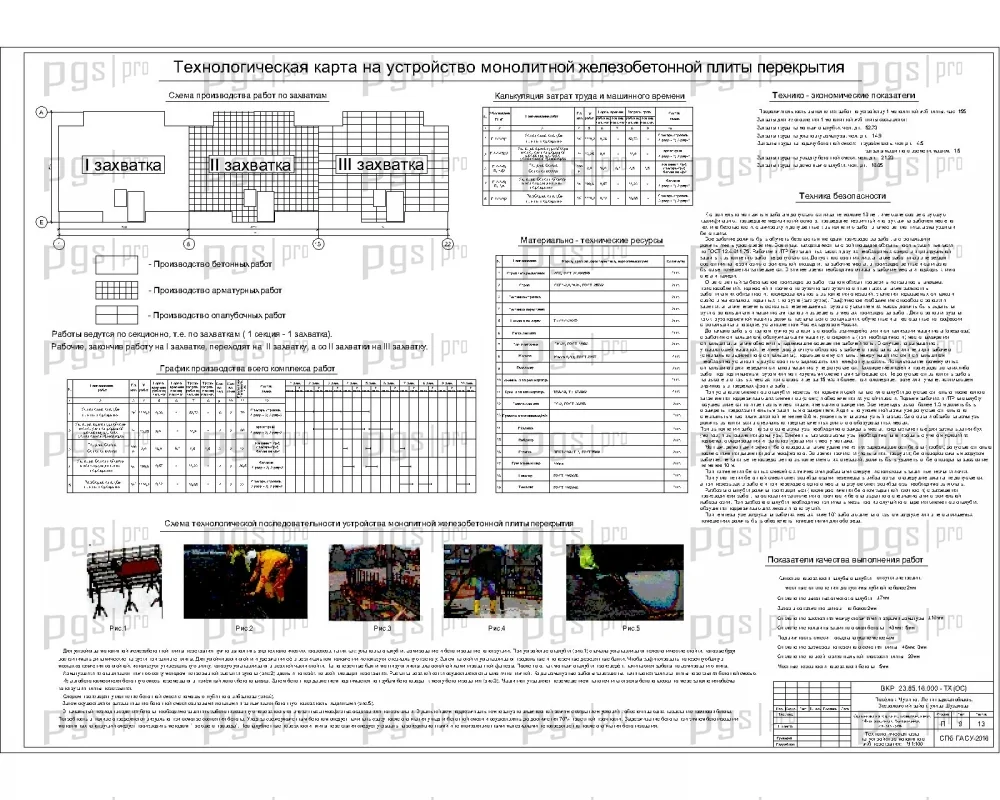

Технологическая карта на устройство монолитного перекрытия включает область применения, организацию и технологию производства работ, требования к качеству и приемке работ, калькуляцию затрат труда и машинного времени, график производства работ, материально-технические ресурсы, технико-экономические показатели. Монолитное перекрытие выполняется с применением опалубочных систем и бетононасосов.

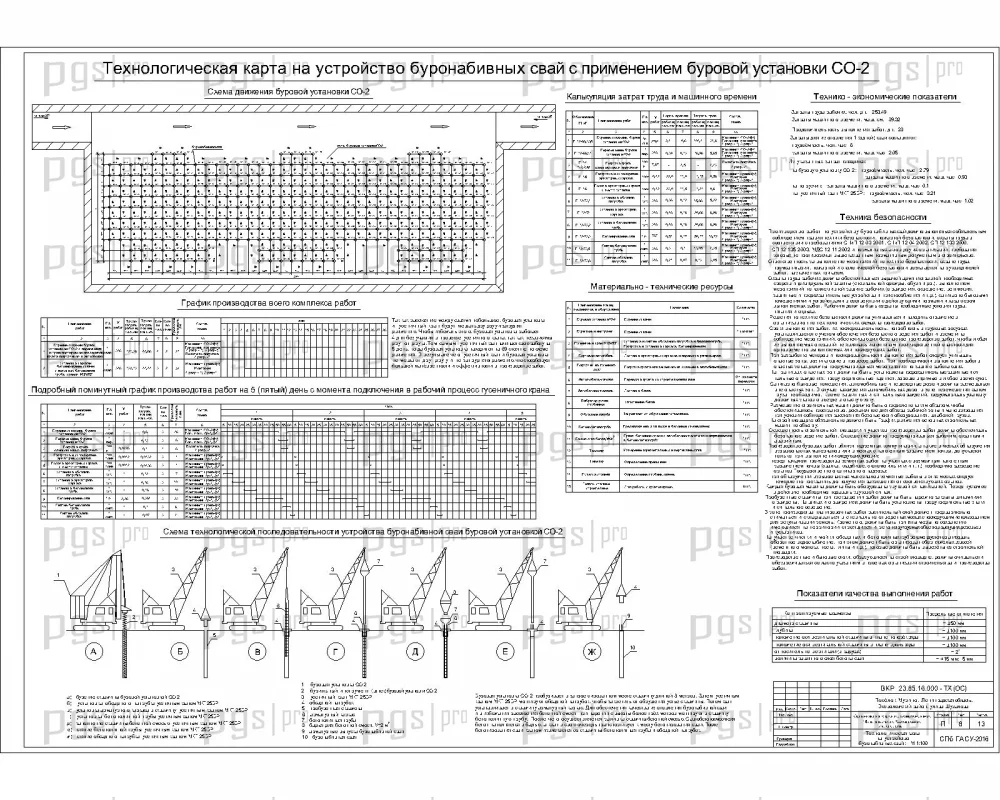

Технологическая карта на устройство буронабивных свай содержит область применения, организацию и технологию выполнения работ, требования к качеству и приемке работ, калькуляцию затрат труда и машинного времени, график производства работ, материально-технические ресурсы, технико-экономические показатели. Буронабивные сваи устраиваются буровой установкой СО-2.

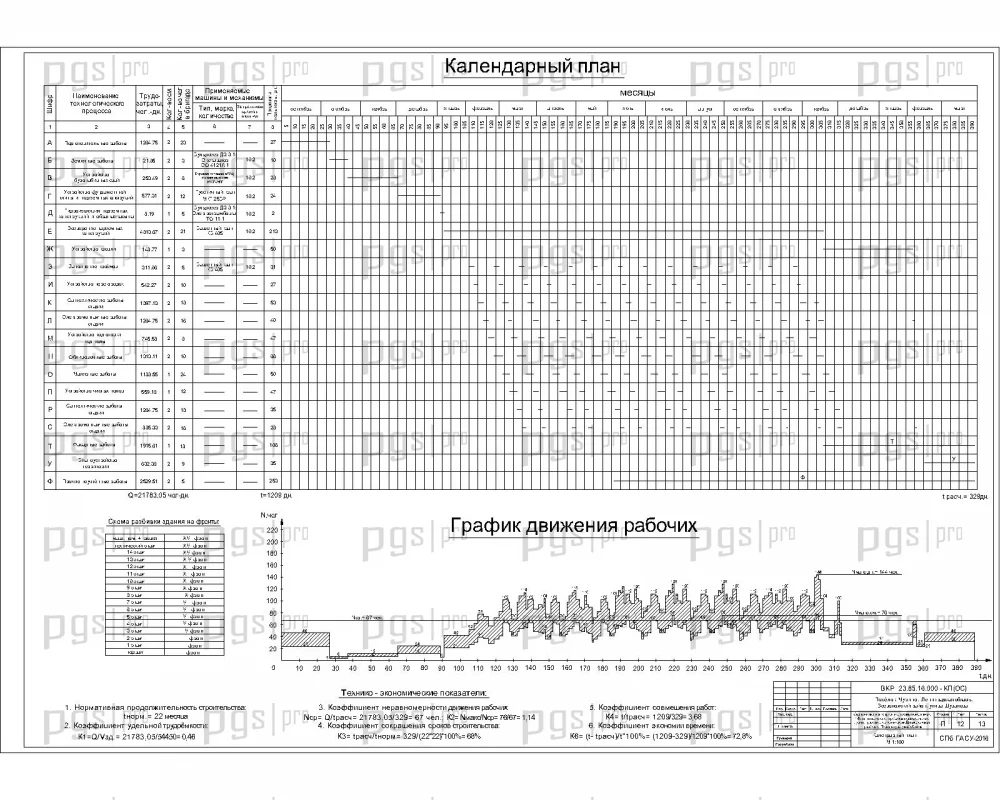

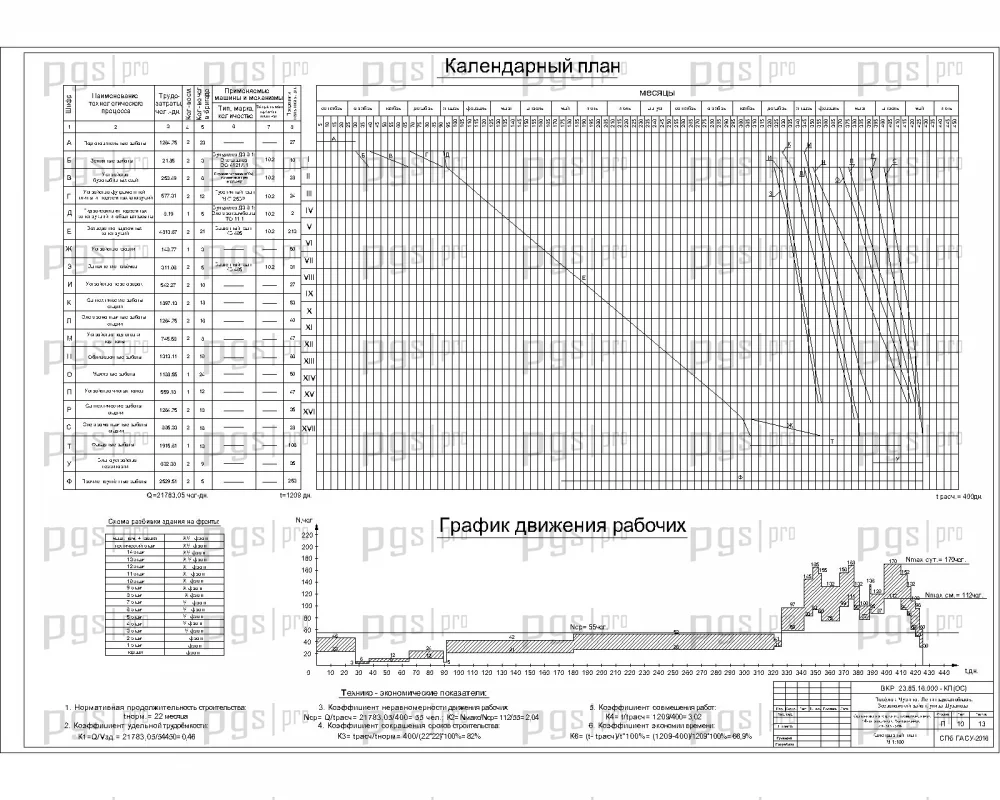

Календарный план составлен с учетом технологической последовательности работ при строительстве: устройство буронабивных свай, возведение фундаментной плиты, монтаж стен, монтаж перекрытий, устройство кровли, отделочные работы, монтаж инженерных систем. Применяется для оптимизации критического пути строительства и сокращения общей продолжительности работ.

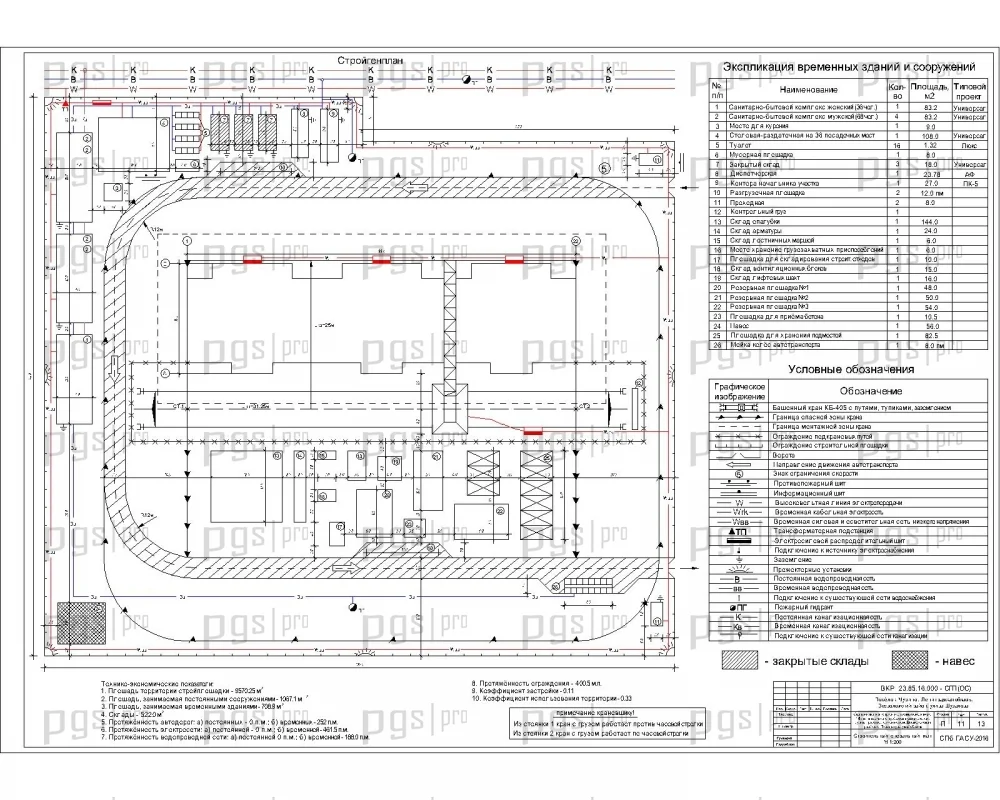

Строительный генеральный план содержит размещение временных зданий и сооружений, складов строительных материалов, подъездных дорог, площадок для монтажа крана, коммуникаций. Выполнен расчет численности персонала, организация складского хозяйства, освещение, водоснабжение и энергоснабжение строительной площадки, мероприятия по охране окружающей среды и технике безопасности.

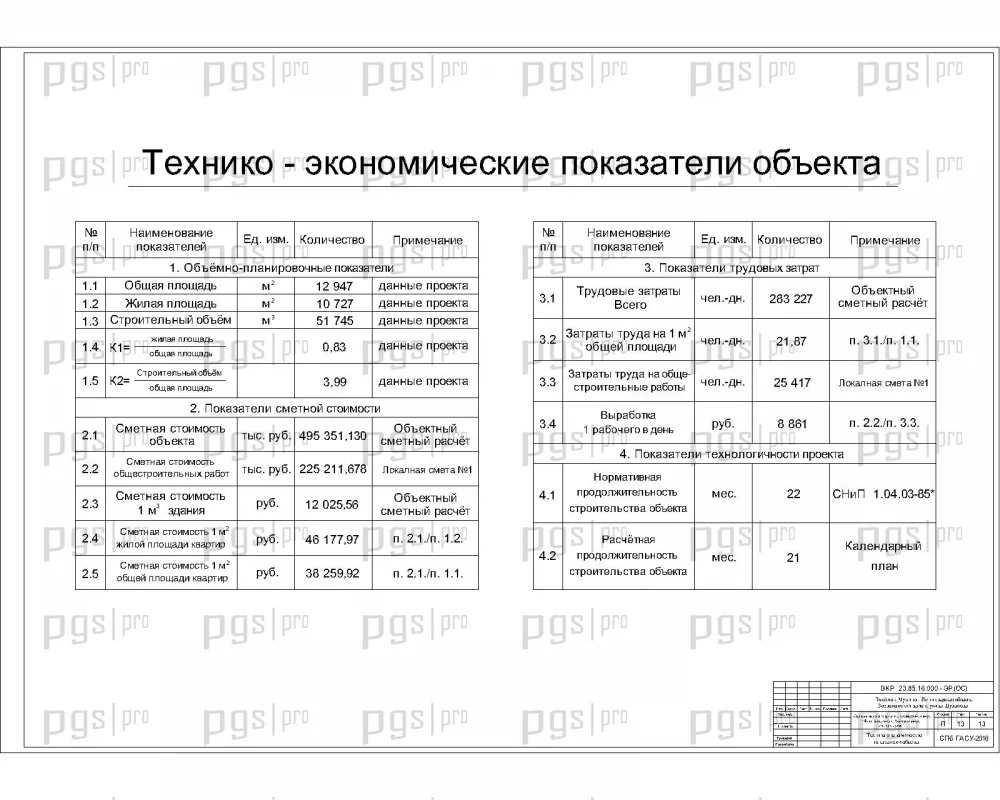

Технико-экономические показатели включают сметную стоимость объекта, строительный объем здания, выработку на одного рабочего, нормативную продолжительность строительства и коэффициент использования основных фондов. Сметная документация включает локальные сметы на общестроительные работы, внутренние санитарно-технические работы, электрослаботочные устройства, автоматизацию противопожарной защиты, устройство лифта, устройство подкрановых путей, объектный и сводный сметный расчет.

Диплом №2060 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Актуальная тематика: проектирование многосекционных жилых домов повышенной этажности — востребованное направление в современном строительстве.
• Сложный инженерный объект: 14-этажное трехсекционное здание с подвалом, техническим этажом, буронабивными сваями и эксплуатируемой кровлей.
• Полная комплектация: 166 листов пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Разнообразие конструкций: буронабивные сваи, фундаментная плита, железобетонные стены, плиты перекрытия, инверсионная кровля, вентилируемый фасад — расчет и конструирование всех основных элементов.
• Практическая направленность: две технологические карты, календарный план, строительный генплан, сметная документация, технико-экономические показатели.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Оптимальная стоимость: доступная цена 3 500 рублей за полноценный дипломный проект.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2060 по доступной цене — 3 500 рублей.
