Дипломный проект №2061 «Жилой 10-этажный дом с офисными помещениями и подземной автостоянкой в г. Новороссийск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности с встроенными офисными помещениями и подземной автостоянкой. Проект выполнен с учетом климатических и геологических условий г. Новороссийск и может быть адаптирован под другой регион путем пересчета теплотехнического и геологического разделов. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями ГОСТ.

Проектируемый объект — десятиэтажный жилой дом с офисными помещениями на первом этаже и двухуровневой подземной автостоянкой в г. Новороссийск. Здание предназначено для комфортного проживания семей различного состава и размещения офисных функций в общественной части. Подземная автостоянка рассчитана на 120 автомашин и располагается на отметках минус 6,250 и минус 3,400 метров. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых комплексов.

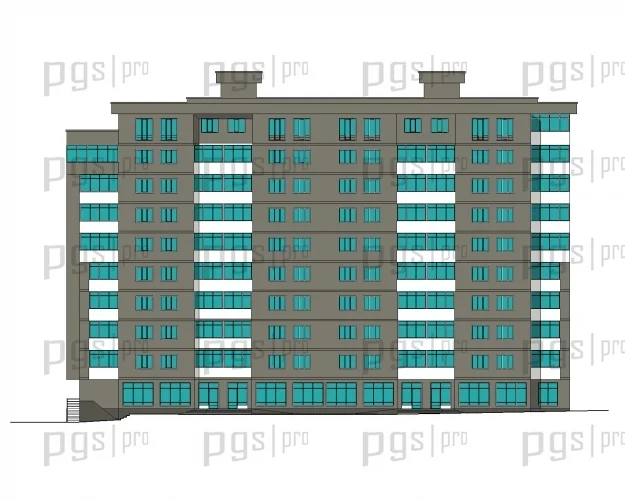

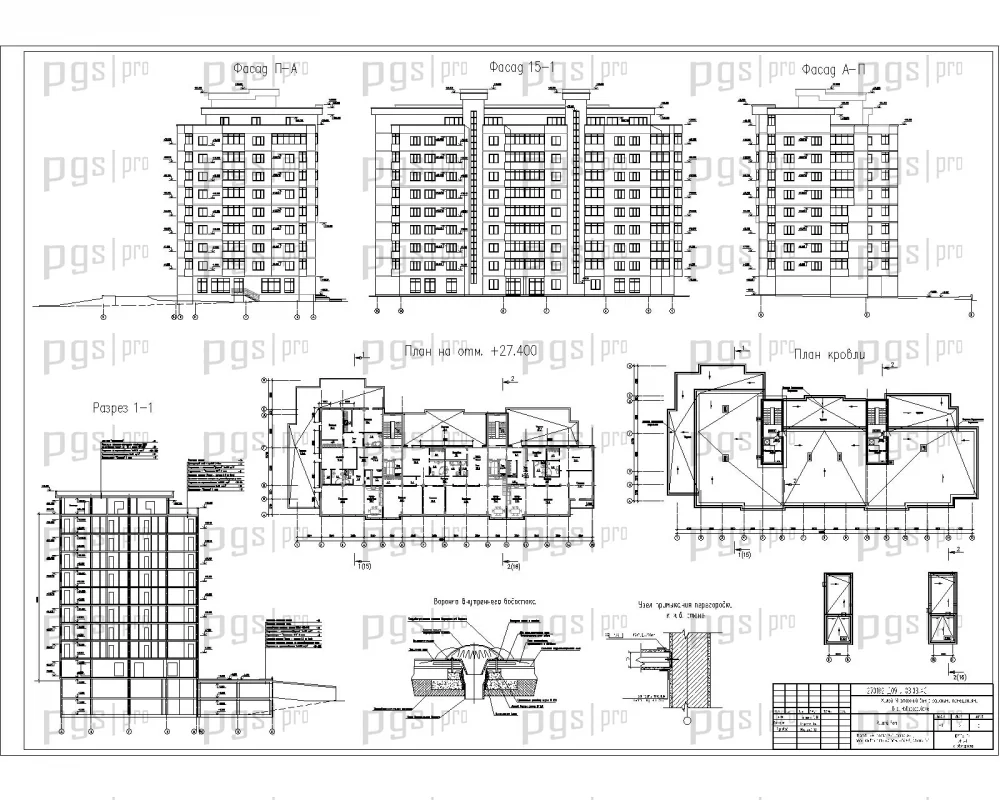

Архитектурный облик здания формируется выразительным фасадом с декоративной штукатуркой и окраской, а в уровне технического этажа применен профнастил НС 35. Оконные блоки выполнены металлопластиковыми с двухкамерным стеклопакетом, дверные блоки — металлическими. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2061 предлагает оптимальное соотношение цены и качества.

Объект отличается сложной конструктивной схемой на основе монолитного железобетонного каркаса с комбинированной системой фундаментов, что делает его универсальным примером для изучения современных технологий многоэтажного строительства.

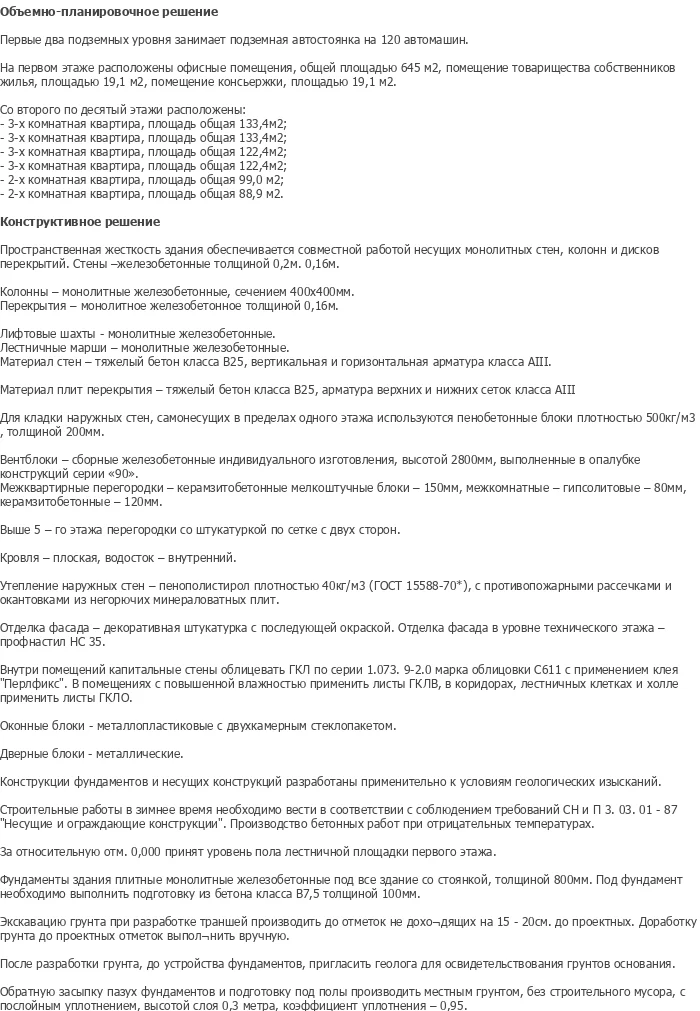

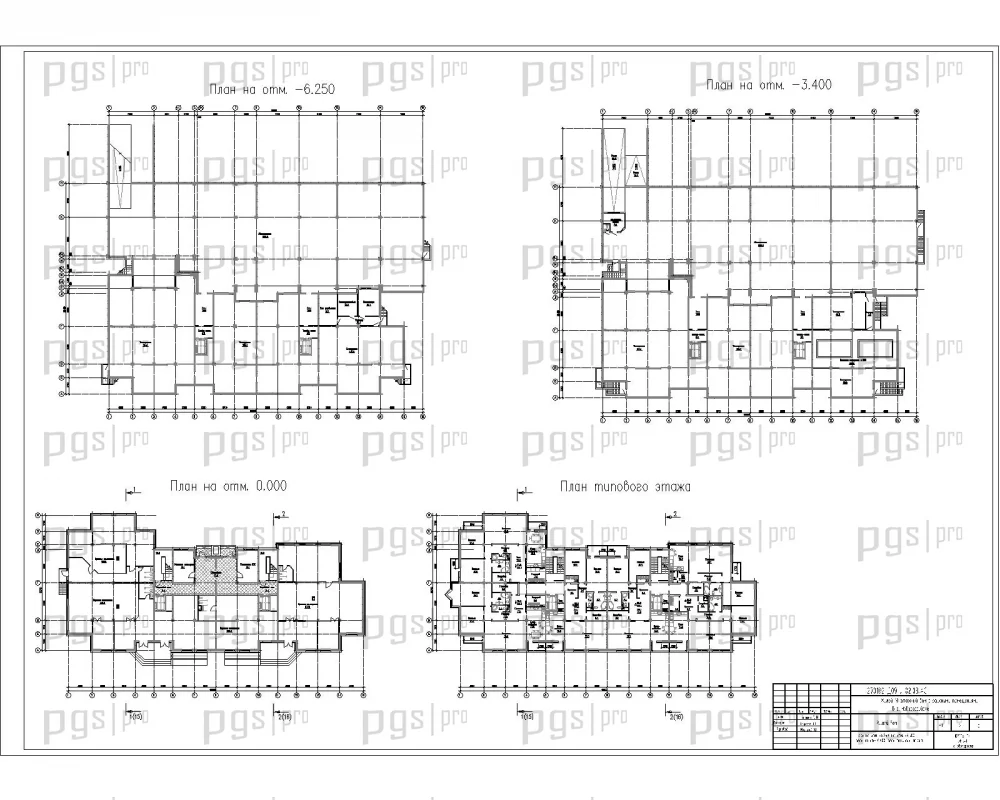

Функциональные связи в здании решены поэтажно с четким зонированием общественной, жилой и хозяйственной функций. На первом этаже размещены офисные помещения общей площадью 645 м², помещение товарищества собственников жилья площадью 19,1 м² и помещение консьержки площадью 19,1 м². Со второго по десятый этажи расположены квартиры различной площади и комнатности.

Жилая часть включает четыре трехкомнатные квартиры площадью 133,4 м² и 122,4 м², а также две двухкомнатные квартиры площадью 99,0 м² и 88,9 м². Такое разнообразие планировочных решений обеспечивает востребованность объекта на рынке жилья. Внутренняя отделка помещений предусматривает применение гипсокартонных листов различных марок в зависимости от функционального назначения: ГКЛ, ГКВЛ в помещениях с повышенной влажностью и ГКЛО в коридорах, лестничных клетках и холле.

Межквартирные перегородки выполнены из керамзитобетонных мелкоштучных блоков толщиной 150 мм, межкомнатные — из гипсолитовых блоков 80 мм и керамзитобетонных 120 мм. Выше пятого этажа перегородки предусмотрены со штукатуркой по сетке с двух сторон.

Пространственная жесткость здания обеспечивается совместной работой несущих монолитных стен, колонн сечением 400×400 мм и дисков перекрытий. Наружные стены выполнены из железобетона толщиной 0,20 м и 0,16 м с утеплением пенополистиролом плотностью 40 кг/м³ с противопожарными рассечками и экантовками из негорючих минераловатных плит. Для кладки наружных стен в отдельных зонах применяются пенобетонные блоки плотностью 500 кг/м³ толщиной 200 мм.

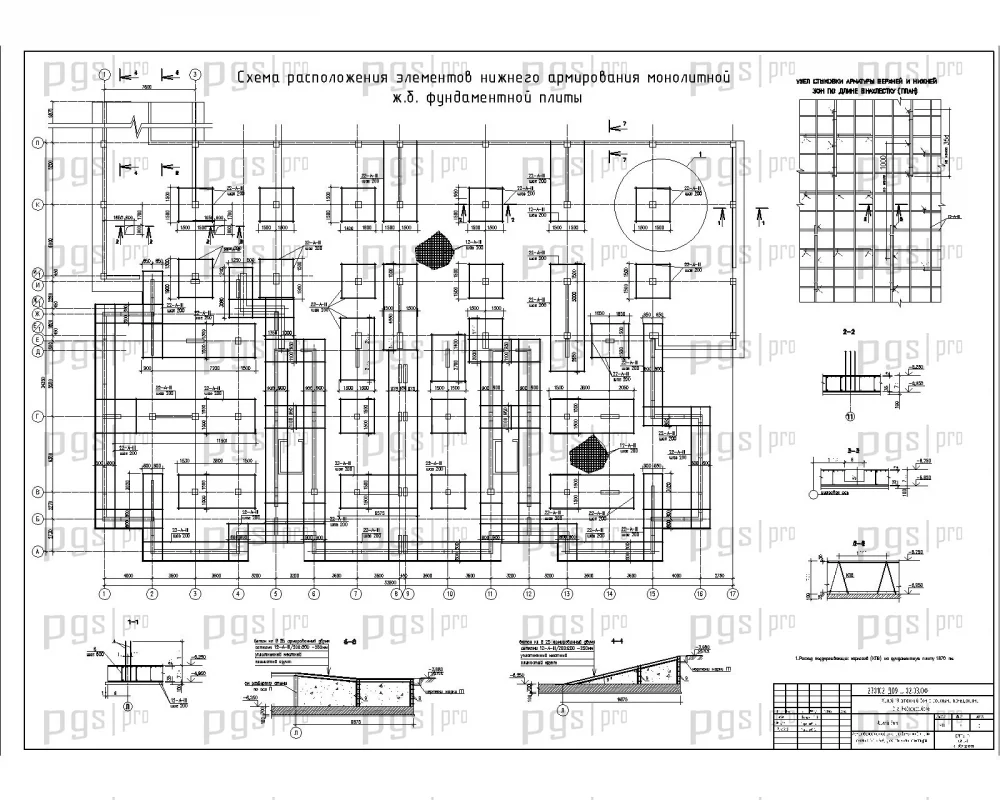

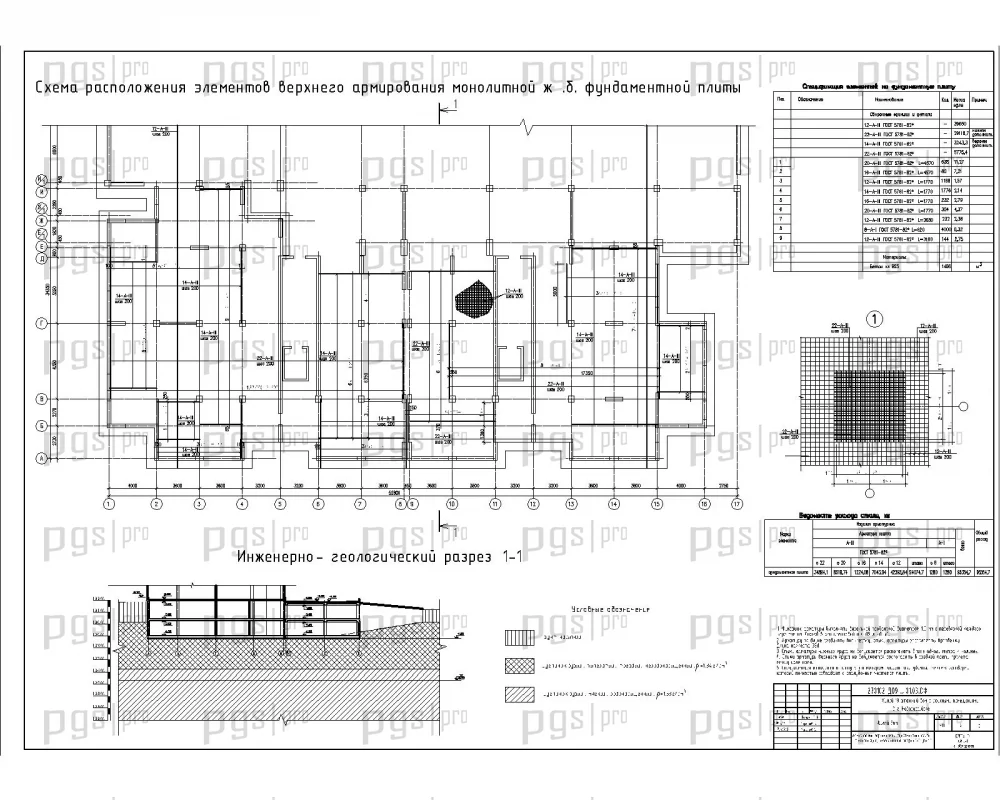

Перекрытия — монолитные железобетонные толщиной 160 мм из тяжелого бетона класса B25 с арматурой класса АIII. Фундаменты — плитные монолитные железобетонные под все здание толщиной 800 мм на подготовке из бетона класса B7,5 толщиной 100 мм. Дополнительно предусмотрены буронабивные сваи. Кровля плоская с внутренним водостоком. Лифтовые шахты и лестничные марши выполнены монолитными железобетонными.

Вентблоки — сборные железобетонные индивидуального изготовления высотой 2800 мм, выполненные в опалубке конструкций серии «90». Конструкции фундаментов и несущих конструкций разработаны применительно к условиям геологических изысканий.

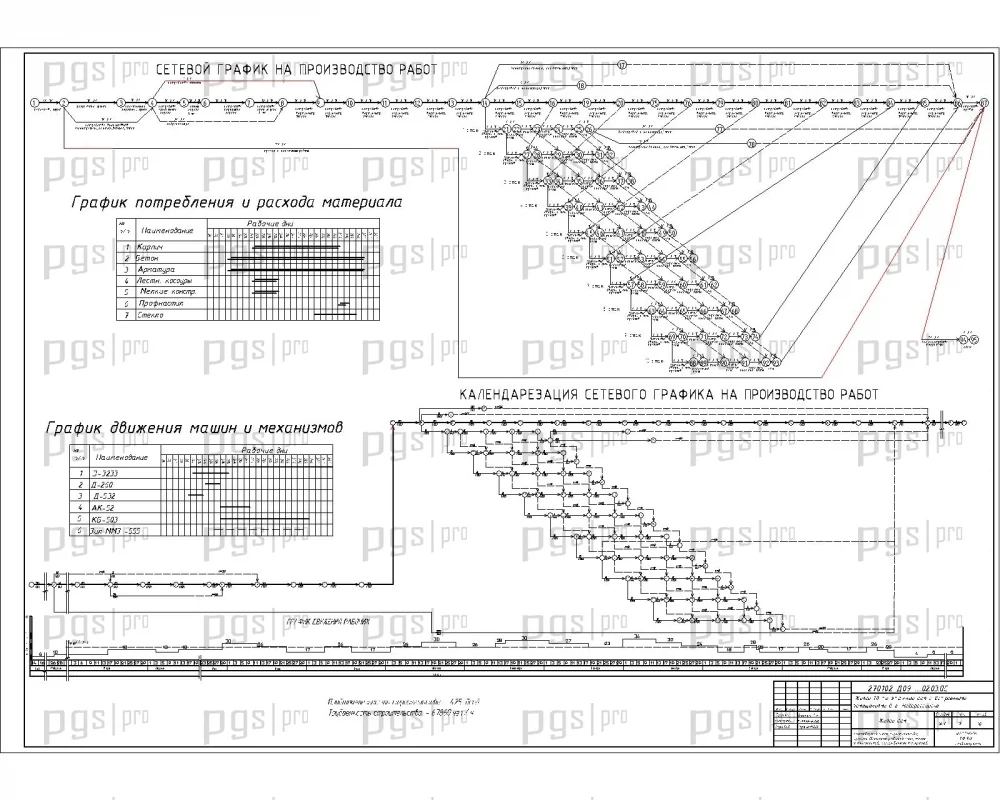

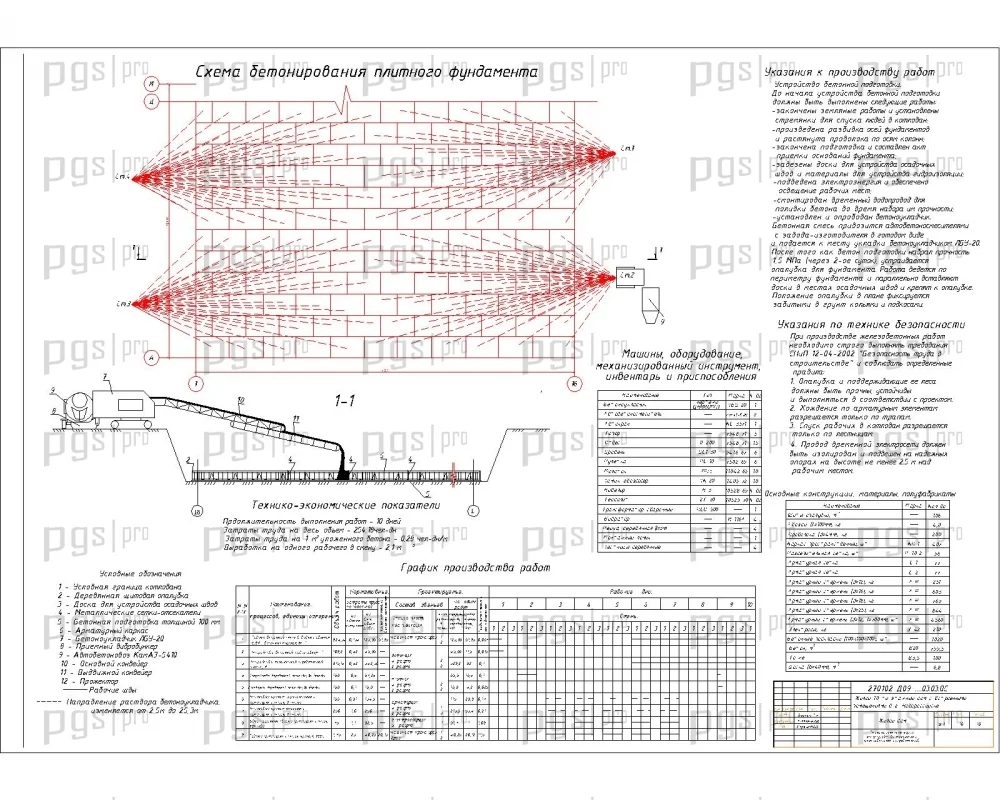

Технологическая карта на устройство монолитных железобетонных фундаментов включает объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты и мероприятия по технике безопасности. Сетевой график производства работ составлен с учетом сезонности и технологических пауз и применяется для оптимизации критического пути строительства.

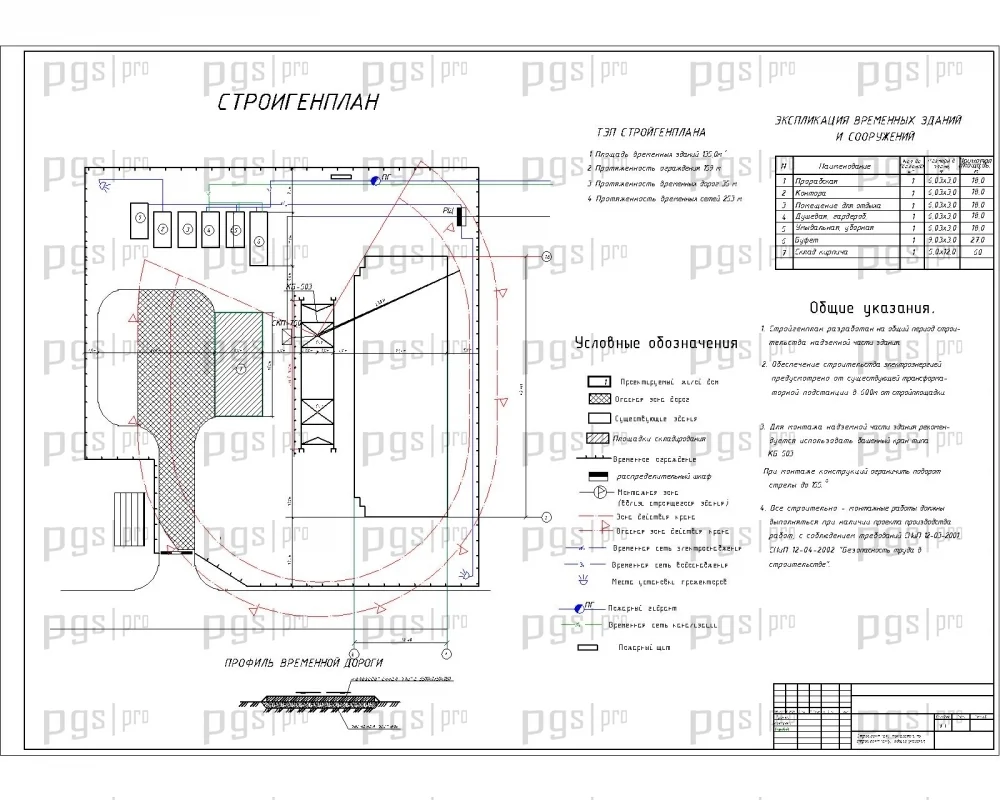

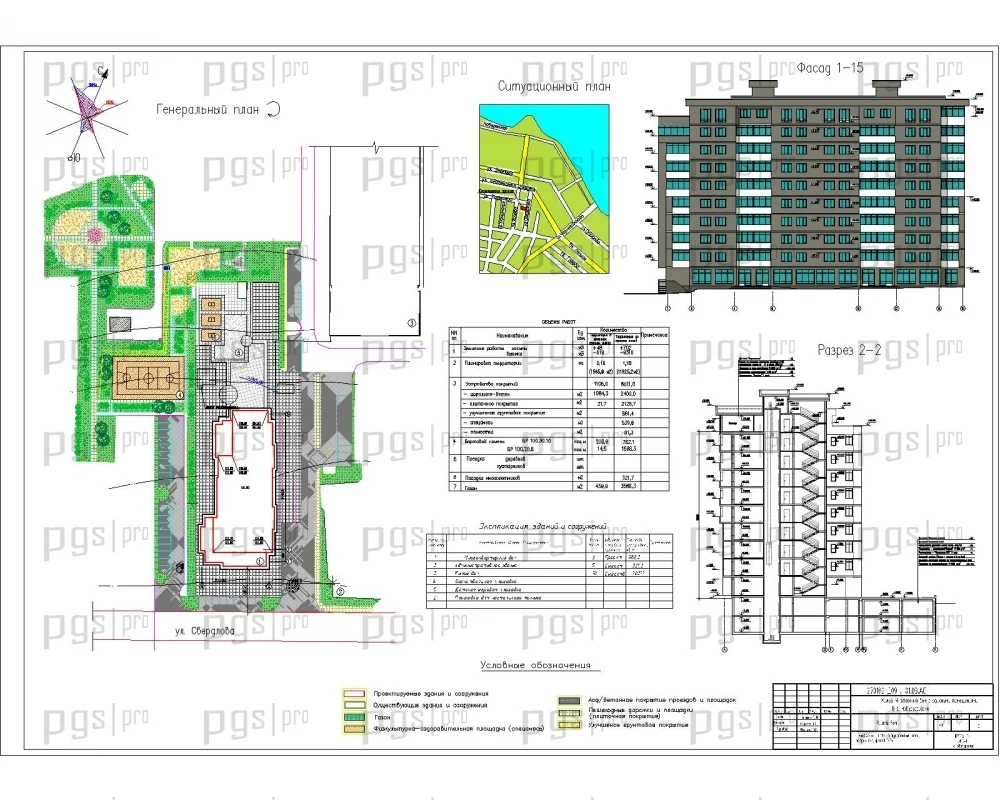

Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнены расчеты персонала, организации складского хозяйства, освещения и водоснабжения строительной площадки, а также мероприятия по охране окружающей среды. Технико-экономические показатели позволяют оценить сметную стоимость объекта и нормативную продолжительность строительства.

Экскавация грунта при разработке траншей производится до отметок, не доходящих на 15–20 см до проектных, с последующей доработкой вручную. Обратная засыпка пазух фундаментов выполняется местным грунтом без строительного мусора с послойным уплотнением высотой слоя 0,3 м и коэффициентом уплотнения 0,95.

Диплом №2061 выделяется среди аналогичных работ по ПГС следующими характеристиками:

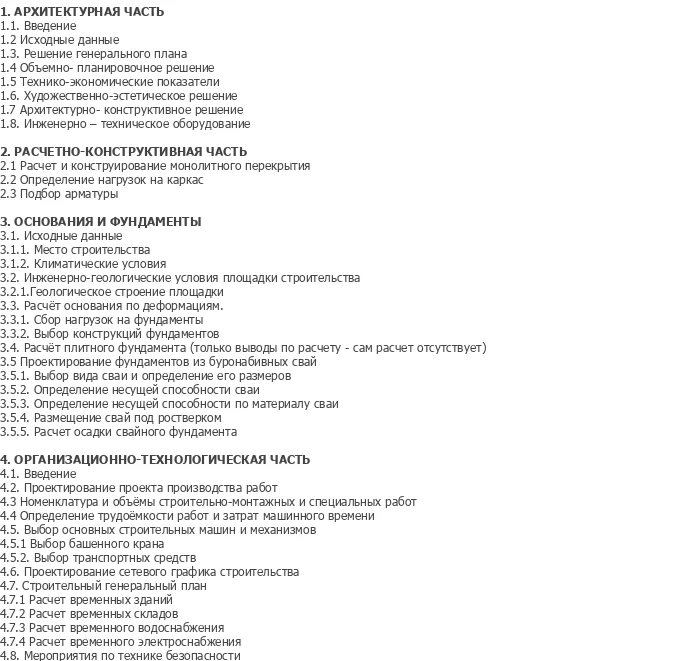

• Полная комплектация: 92 листа пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.

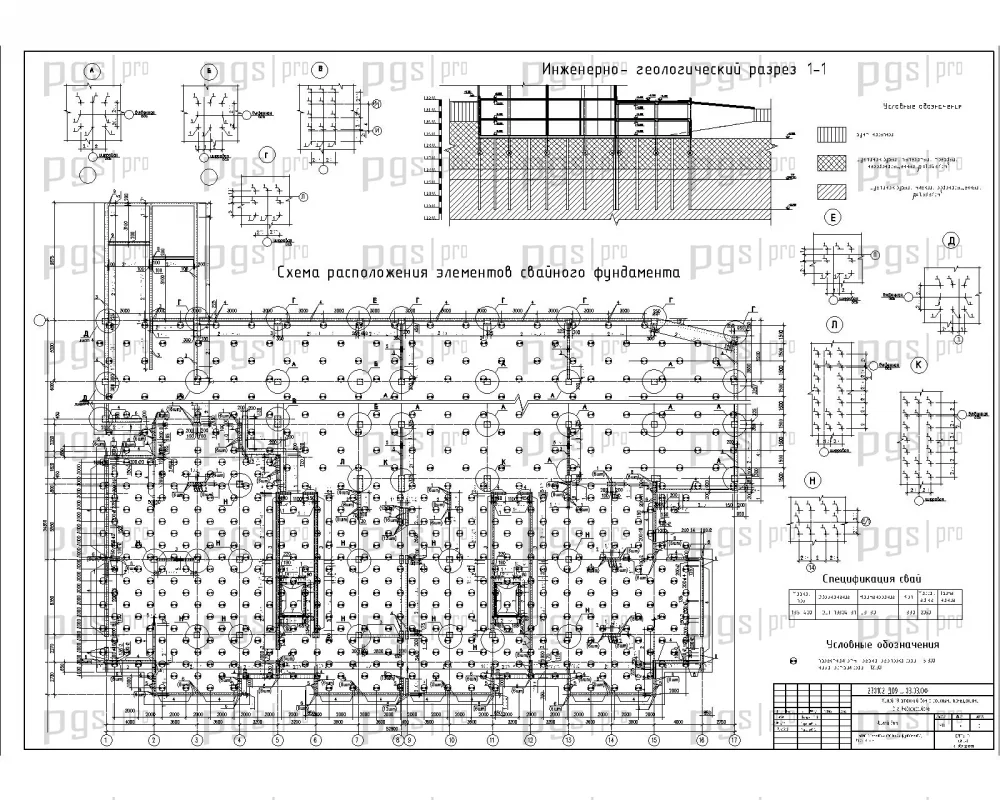

• Сложная конструктивная схема: монолитный железобетонный каркас с комбинированной системой фундаментов — плита и буронабивные сваи.
• Разнообразие функциональных зон: жилые этажи, офисные помещения, подземная автостоянка на 120 машин.
• Практическая направленность: технологическая карта, сетевой график, строительный генплан, технико-экономические показатели.

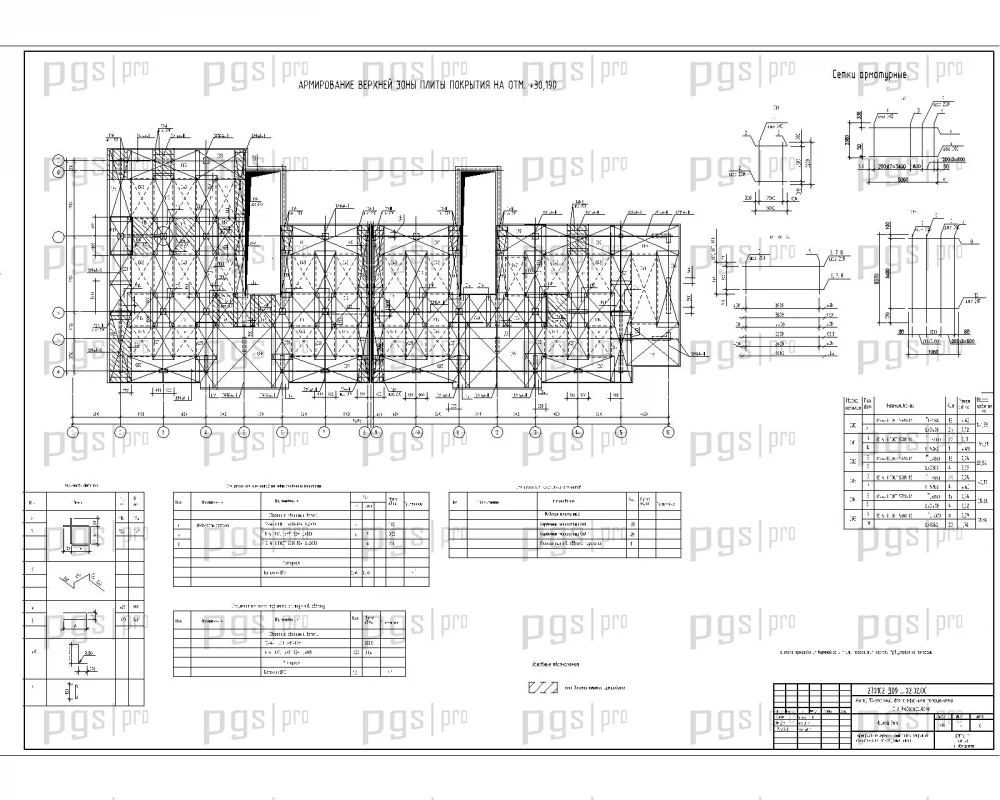

• Ручной расчет конструкций: расчет и конструирование монолитного перекрытия, подбор арматуры, определение нагрузок на каркас.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического и геологического разделов.
• Готовность к защите: соответствует требованиям по специальности ПГС, включает разделы по охране труда и окружающей среды.
• Доступная стоимость: готовый диплом ПГС по цене 3 500 рублей.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2061 по доступной цене.
