Дипломный проект №2064 «Жилой 5-6 этажный 30 квартирный дом в г. Иваново» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и предназначен для постоянного проживания семей в условиях городской застройки. Проект выполнен с учетом климатических условий г. Иваново (II В климатический район, расчетная температура наиболее холодной пятидневки -30°С) и соответствует требованиям современных строительных норм и правил. Дипломная работа включает полный комплект графической части и пояснительной записки, что делает ее удобным шаблоном проекта для студентов строительных специальностей.

Проектируемый объект — проект 5-6 этажного жилого дома на 30 квартир, расположенный в центральной части г. Иваново по ул. Зверева. Участок застройки ограничен красными линиями улиц Зверева и Мархлевского. На момент проектирования на участке располагались недостроенное многоэтажное здание (выполнен нулевой цикл) и индивидуальный жилой дом, подлежащий сносу. Абсолютные отметки в пределах участка колеблются от 122,7 м до 125,1 м, рельеф неспокойный. Отметке 0,000 соответствует абсолютная отметка 124,60 м.

Данный шаблон проекта разработан с учетом климатических условий II В климатического района: расчетная температура наиболее холодной пятидневки составляет -30°С, нормативное ветровое давление — 0,23 кПа, расчетный вес снегового покрова — 2,4 кПа. Преобладающее направление ветра — юго-западное. В основании фундаментов залегают пески мелкие и средней крупности средней плотности, уровень подземных вод — на глубине 5,7–9,1 м. Уровень ответственности здания — II нормальный, степень огнестойкости — II.

Здание имеет строительный объем 13 951,0 м³, площадь застройки 753,70 м², общую площадь 3 418,56 м² и жилую площадь квартир 2 553,42 м². Сметная стоимость строительно-монтажных работ составляет 30 756,39 тыс. руб. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2064 предлагает доступную стоимость и полный комплект документации.

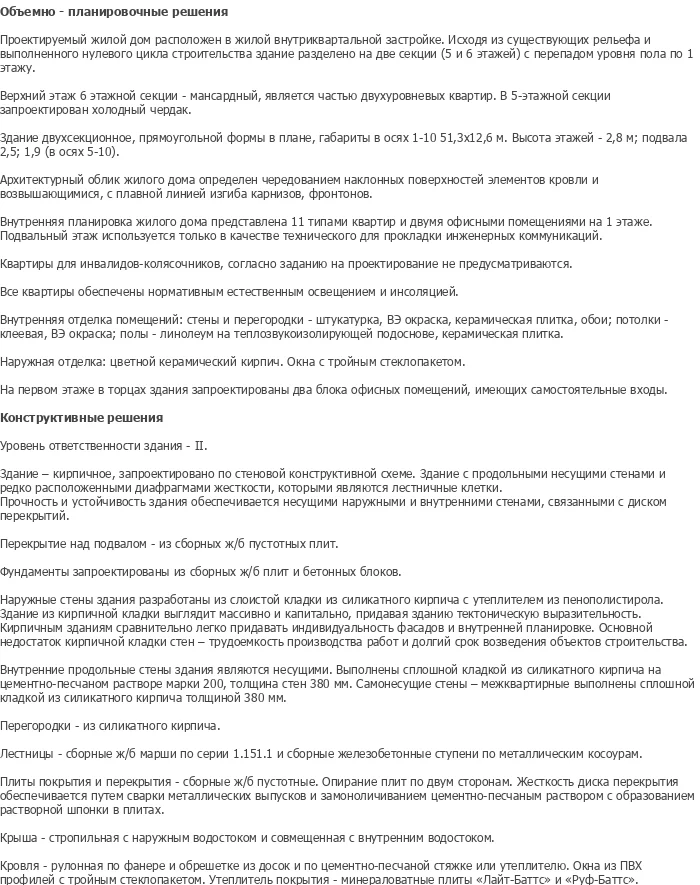

Здание двухсекционное, прямоугольной формы в плане. Верхний этаж 6-этажной секции — мансардный и является частью двухуровневых квартир. В 5-этажной секции запроектирован холодный чердак. Высота этажей — 2,8 м. Внутренняя планировка представлена 11 типами квартир и двумя офисными помещениями на 1 этаже. Подвальный этаж используется только в качестве технического для прокладки инженерных коммуникаций.

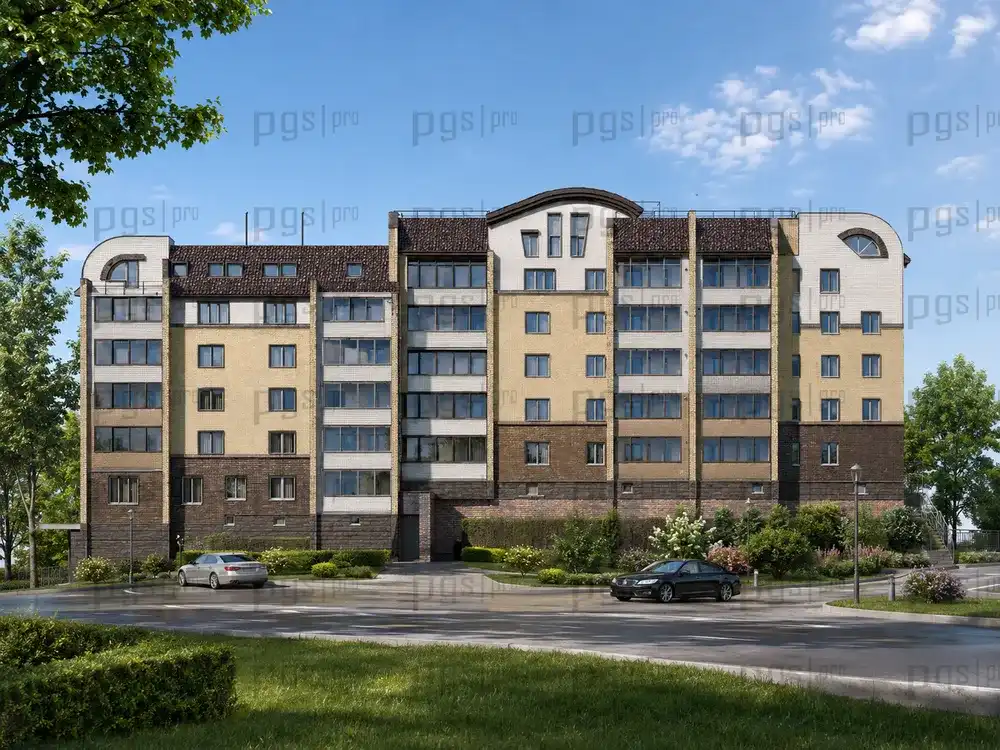

Архитектурный облик жилого дома определен чередованием наклонных поверхностей элементов кровли и возвышающимися фронтонами с плавной линией изгиба карнизов. Наружная отделка выполнена цветным керамическим кирпичом. Окна из ПВХ профилей с тройным стеклопакетом. Внутренняя отделка помещений включает штукатурку, водоэмульсионную окраску, керамическую плитку, обои; потолки — клеевая побелка, окраска; полы — линолеум на теплозвукоизолирующей подоснове, керамическая плитка. На первом этаже в торцах здания запроектированы два блока офисных помещений с самостоятельными входами.

Все квартиры обеспечены нормативным естественным освещением и инсоляцией. Функциональные связи в здании решены с учетом требований к комфортному проживанию. Квартиры включают гостиные, спальни, кухни, санузлы, а в 6-комнатных квартирах дополнительно предусмотрены кладовые, кабинеты и гардеробные. Ливневые стоки организованы уклонами к дорогам и приемным решеткам ливневой канализации.

Здание запроектировано по стеновой конструктивной схеме с продольными несущими стенами и редко расположенными диафрагмами жесткости, которыми являются лестничные клетки. Прочность и устойчивость здания обеспечивается несущими наружными и внутренними стенами, связанными с диском перекрытий. Наружные стены разработаны из слоистой кладки: несущий слой из силикатного кирпича, утеплитель из пенополистирола толщиной 120 мм, наружный слой из крашеного керамического кирпича. Общая толщина стены — 640 мм.

Внутренние продольные стены выполнены сплошной кладкой из силикатного кирпича на цементно-песчаном растворе марки 200, толщиной 380 мм. Самонесущие межквартирные стены — сплошная кладка из силикатного кирпича толщиной 380 мм. Перегородки — из силикатного кирпича. Перекрытия этажей — сборные многопустотные железобетонные плиты по серии 1.41-1, толщиной 220 мм, с опиранием по двум сторонам. Жесткость диска перекрытия обеспечивается сваркой металлических выпусков и замоноличиванием цементно-песчаным раствором.

Фундаменты — ленточные сборные железобетонные из сборных ж/б плит и бетонных блоков. Глубина заложения фундаментов определена с учетом глубины промерзания грунта (1,72 м) и расположения подвальных помещений. Ширина подошвы фундамента составляет 1,2 м для наружных стен и 1,0 м для внутренних. Лестницы — сборные ж/б марши по серии 1.151.1 и сборные железобетонные ступени по металлическим косоурам. Кровля — рулонная по фанере и обрешетке с утеплителем из минераловатных плит «Лайт-Баттс» и «Руф-Баттс» толщиной 200 мм.

Раздел технологии и организации строительства содержит решения по возведению многоэтажного жилого дома с учетом современных методов строительного производства. Проект включает стройгенплан на подземную часть, стройгенплан на надземную часть, технологическую карту на устройство скатной крыши и календарный график производства работ. Организация строительной площадки предусматривает размещение временных зданий и сооружений, складских площадок, подъездных путей для пожарных машин.

Основной въезд на участок запроектирован со стороны ул. Зверева, дублирующий — со стороны Конспиративного переулка. Комплекс работ по благоустройству включает асфальтовые покрытия проездов и тротуаров, плиточное покрытие площадок, создание газонов и зеленых насаждений. Коэффициент застройки — 0,29, коэффициент озеленения — 0,75, коэффициент благоустройства — 0,53. Технологические решения разработаны с учетом последовательности выполнения строительно-монтажных работ и требований безопасности.

Проект включает технико-экономические показатели со сметной стоимостью СМР 30 756,39 тыс. руб. и основными показателями эффективности использования ресурсов. Предусмотрены мероприятия по охране окружающей среды: срезка плодородного слоя земли с сохранением, организация площадки с мусоросборниками, отвод канализационных стоков в существующую сеть. Данный шаблон проекта позволяет получить полное представление об организации строительного производства многоэтажного жилого дома.

Диплом №2064 выделяется среди аналогичных работ по ПГС следующими характеристиками:

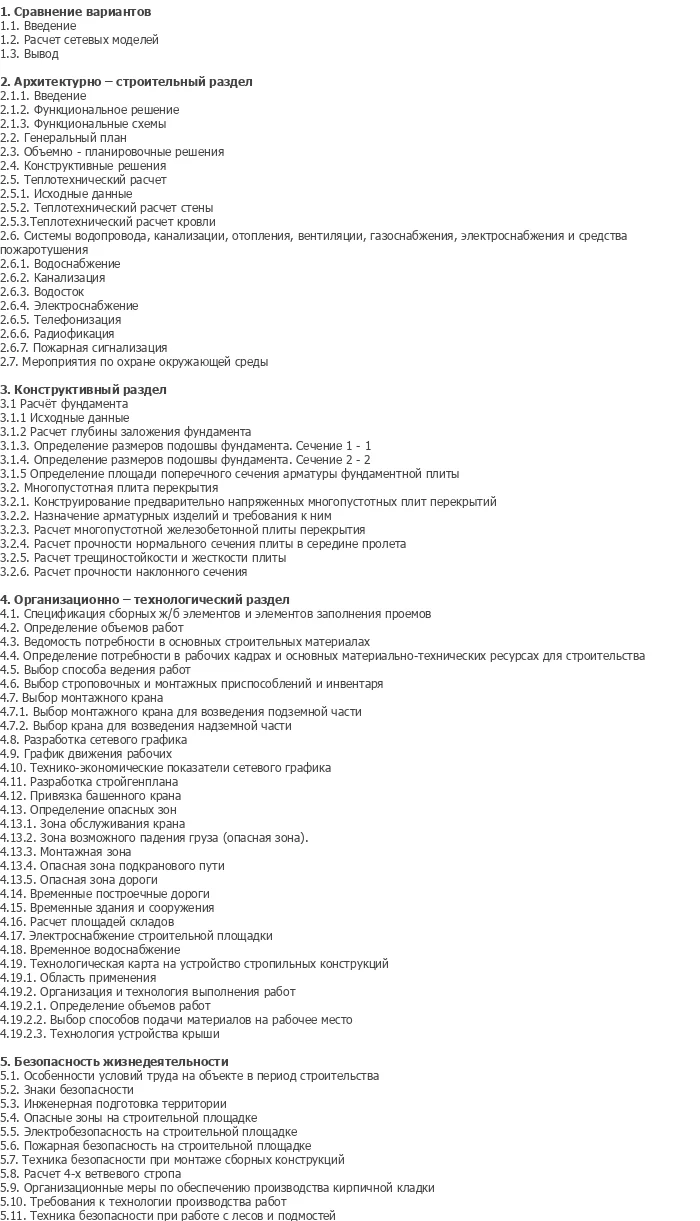

• Полная комплектация: 119 листов пояснительной записки и 10 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Актуальная тематика: проектирование многоэтажного жилого дома — одна из востребованных тем для дипломной работы по специальности ПГС.
• Доступная стоимость: 3 500 рублей — оптимальное соотношение цены и качества среди готовых дипломов ПГС.
• Детальные расчеты: проект содержит полные ручные расчеты фундамента, многопустотной плиты перекрытия, теплотехнический расчет стен и кровли.
• Региональная привязка: проект адаптирован под климатические условия г. Иваново (II В район, -30°С) с возможностью пересчета под другой регион.
• Универсальность: подходит для защиты в строительных вузах и колледжах по направлению ПГС.
• Готовность к защите: проект соответствует требованиям ГОСТ и включает все необходимые разделы пояснительной записки и графической части.
• Практическая направленность: содержит разделы по организации строительства, технико-экономическим показателям, охране труда и окружающей среды.
• Удобный формат: файлы в форматах DWG и Word легко редактируются и адаптируются под требования конкретного вуза.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2064 по доступной цене.
