Дипломный проект №2066 «Многоэтажный монолитный жилой дом с паркингом в г. Иваново» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности с встроенными административными, культурно-развлекательными и спортивными помещениями, а также двухуровневым подземным паркингом. Проект выполнен с учетом климатических и геологических условий г. Иваново и может быть адаптирован под другой регион путем пересчета теплотехнического раздела. Данный шаблон проекта включает полный комплект пояснительной записки и графической части, оформленных в соответствии с требованиями ГОСТ.

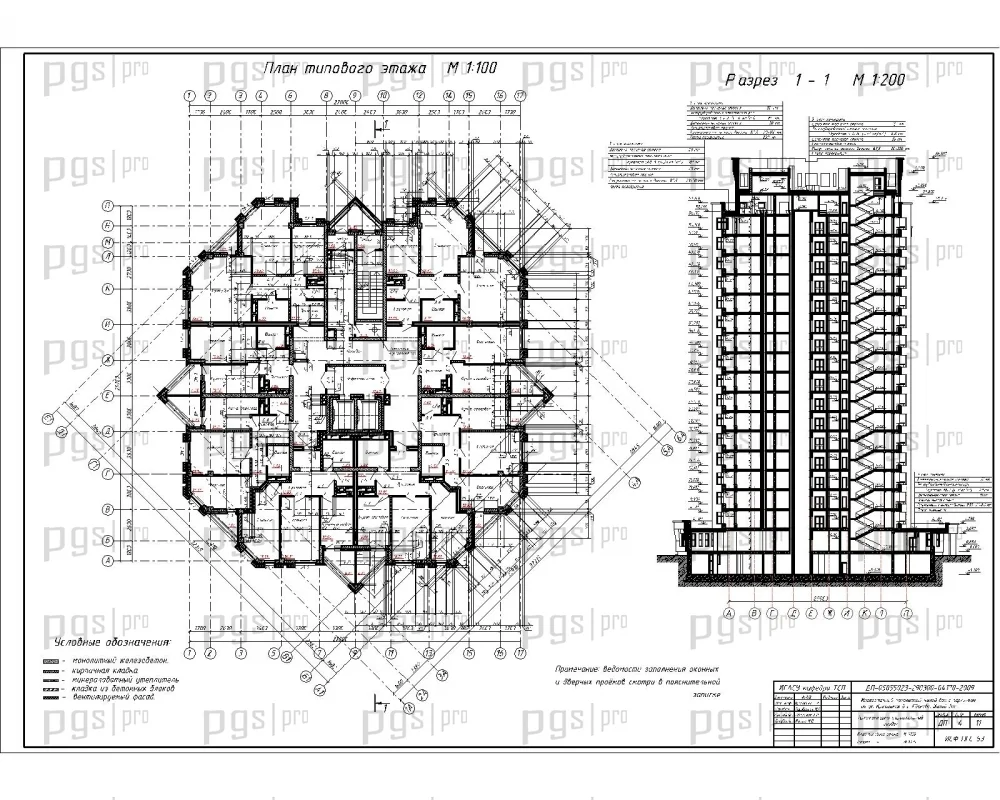

Проектируемый объект — семнадцатиэтажный монолитный жилой дом высотой 60 метров с подземным паркингом в г. Иваново. Здание имеет многоугольную конфигурацию в плане и представляет собой единый объем, состоящий из трех характерных объемов по вертикали. На первом этаже расположены офисные помещения, в подвале — два тренажерных зала и бильярдный клуб, со 2 по 17 этаж — жилые квартиры. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных монолитных зданий.

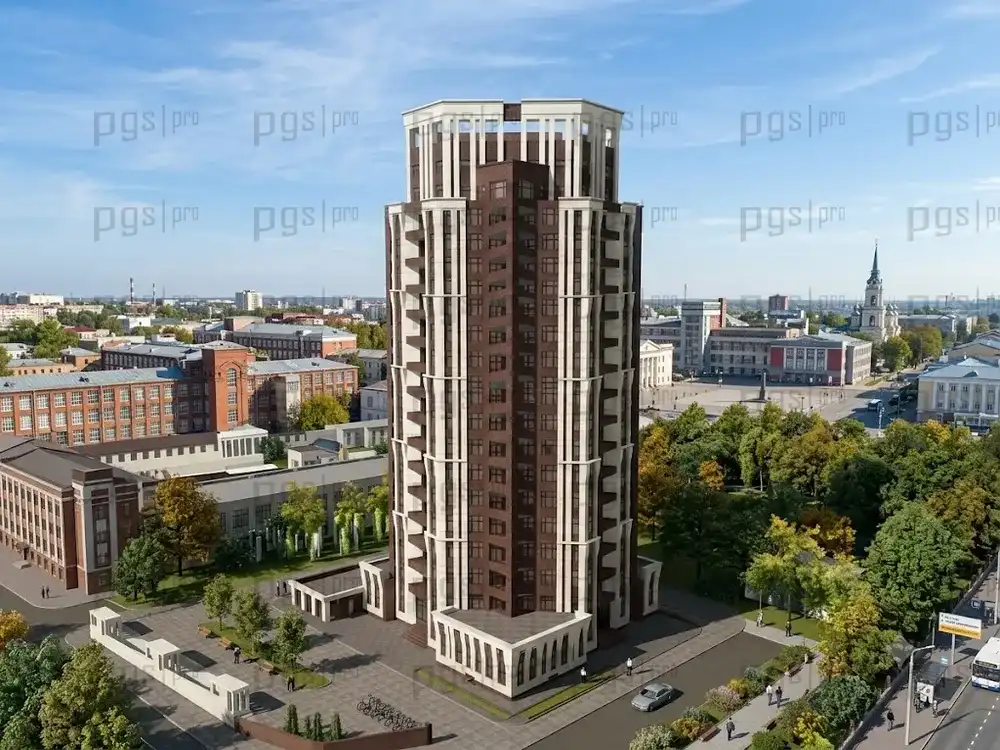

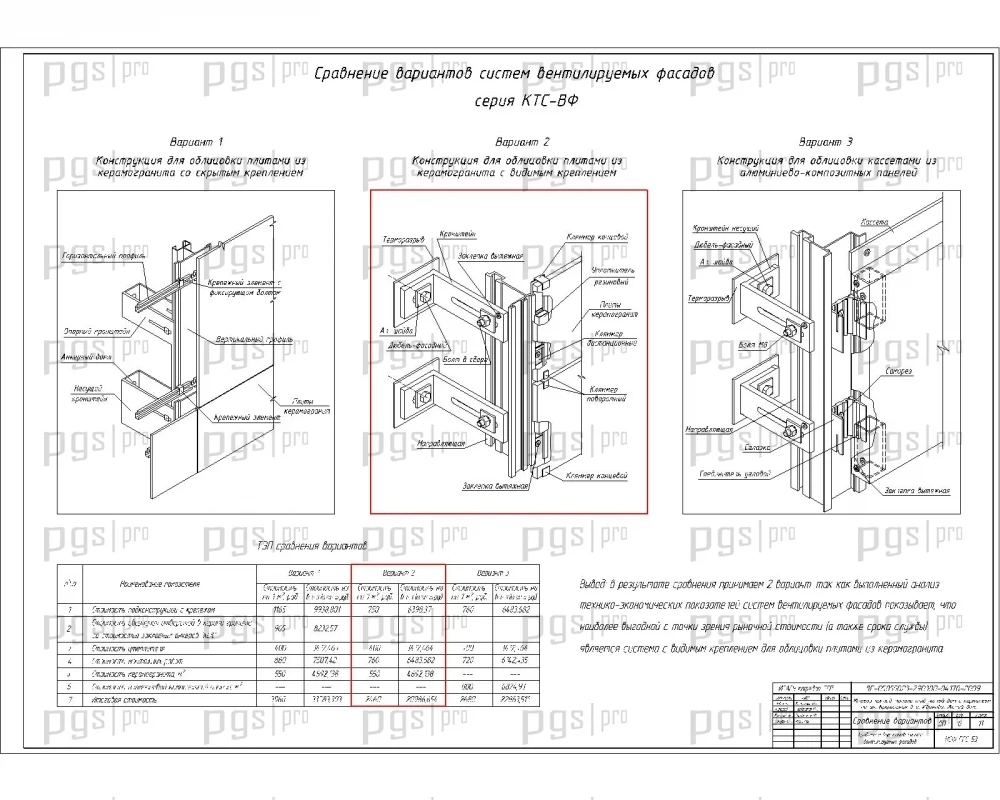

Архитектурный облик здания формируется вентилируемым фасадом с облицовкой керамогранитной плиткой системы ПРОФИ, пластиковыми окнами с тройным остеклением и совмещенной плоской кровлей. В проекте выполнено сравнение трех вариантов систем вентилируемых фасадов, наиболее выгодным признан вариант с керамогранитом со скрытым креплением стоимостью около 2460 руб. за м². Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2066 предлагает оптимальное соотношение цены и качества.

Объект отличается сложной конструктивной схемой на основе безригельного пространственного связевого каркаса с центральным ядром жесткости, что делает его универсальным примером для изучения современных технологий высотного монолитного строительства.

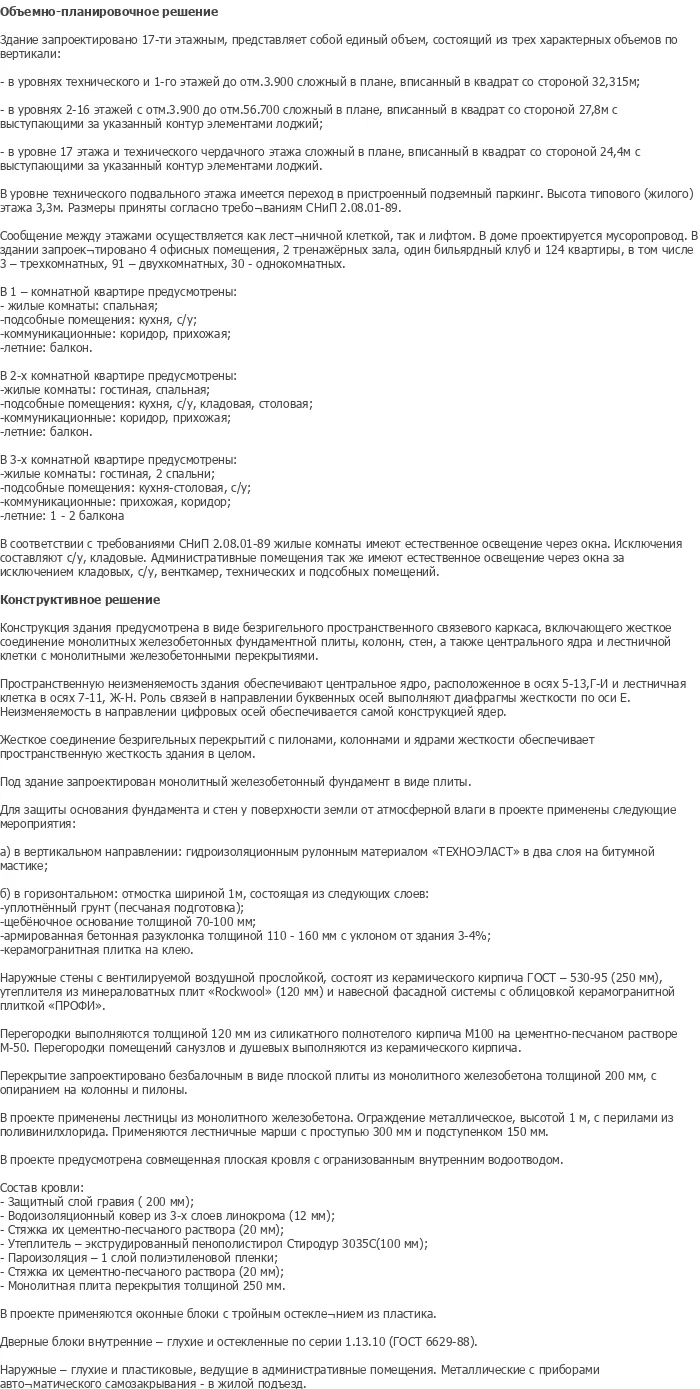

Функциональные связи в здании решены поэтажно с четким зонированием общественной, жилой и хозяйственной функций. В здании запроектировано 124 квартиры, в том числе 3 трехкомнатных, 91 двухкомнатных и 30 однокомнатных. Сообщение между этажами осуществляется как лестничной клеткой, так и лифтом. В доме проектируется мусоропровод.

В однокомнатной квартире предусмотрены спальная комната, кухня, санузел, коридор, прихожая и балкон. В двухкомнатной квартире — гостиная, спальня, кухня, санузел, кладовая, столовая, коридор, прихожая и балкон. В трехкомнатной квартире — гостиная, две спальни, кухня-столовая, санузел, прихожая, коридор и один-два балкона. Высота типового жилого этажа составляет 3,3 м.

В соответствии с требованиями СНиП 2.08.01-89 жилые комнаты имеют естественное освещение через окна. Административные помещения также имеют естественное освещение через окна за исключением кладовых, санузлов, венткамер, технических и подсобных помещений. Въезд во двор осуществляется с улицы Подгорной.

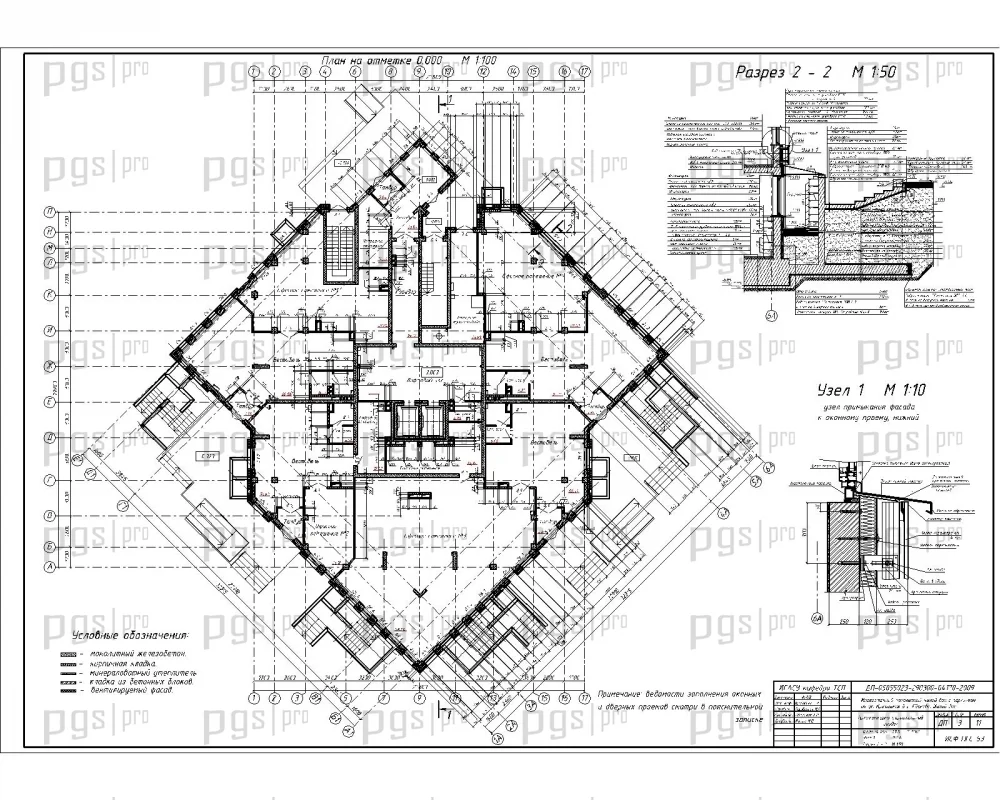

Конструкция здания предусмотрена в виде безригельного пространственного связевого каркаса, включающего жесткое соединение монолитных железобетонных фундаментной плиты, колонн, стен, центрального ядра и лестничной клетки с монолитными железобетонными перекрытиями. Пространственную неизменяемость здания обеспечивают центральное ядро в осях 5-13, Г-И и лестничная клетка в осях 7-11, Ж-Н. Роль связей в направлении буквенных осей выполняют диафрагмы жесткости по оси Е.

Фундамент — монолитная железобетонная плита под все здание. Для защиты основания и стен от атмосферной влаги применена гидроизоляция рулонным материалом ТЕХНОЭЛАСТ в два слоя на битумной мастике. Наружные стены с вентилируемой воздушной прослойкой состоят из керамического кирпича ГОСТ 530-95 толщиной 250 мм, утеплителя из минераловатных плит Rockwool толщиной 120 мм и навесной фасадной системы с облицовкой керамогранитной плиткой ПРОФИ.

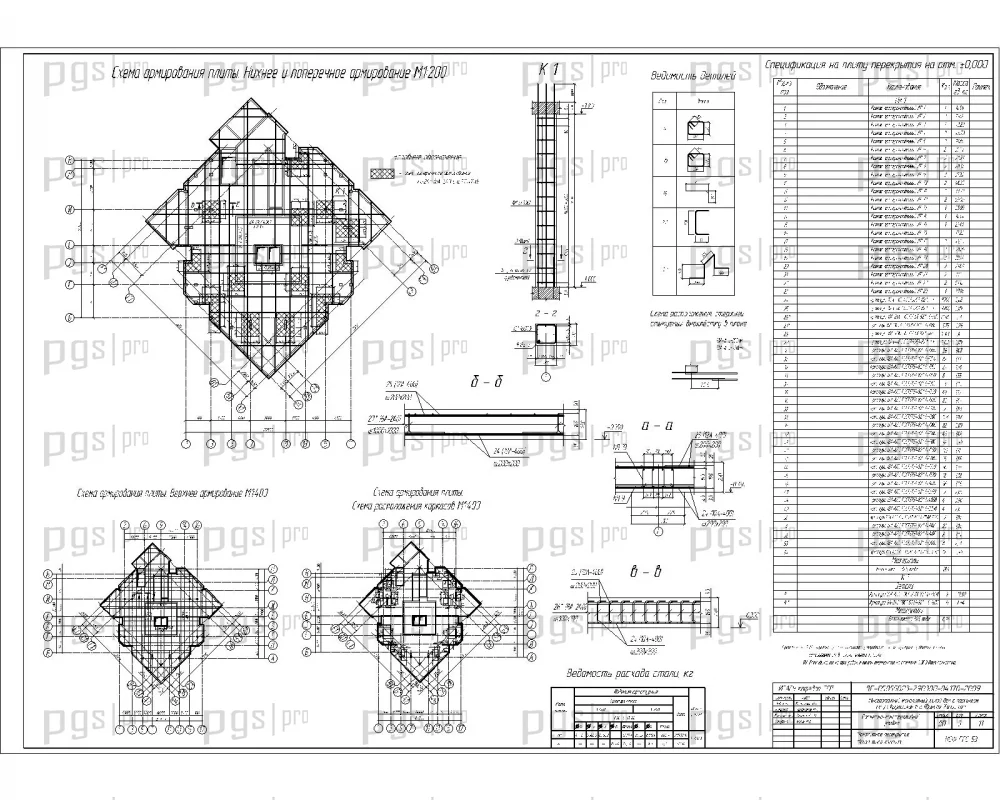

Перекрытие запроектировано безбалочным в виде плоской плиты из монолитного железобетона толщиной 200 мм с опиранием на колонны и пилоны. Перегородки выполняются толщиной 120 мм из силикатного полнотелого кирпича М100 на цементно-песчаном растворе М-50. Перегородки санузлов и душевых — из керамического кирпича. Лестницы из монолитного железобетона с металлическим ограждением высотой 1 м. Кровля — совмещенная плоская с организованным внутренним водоотводом.

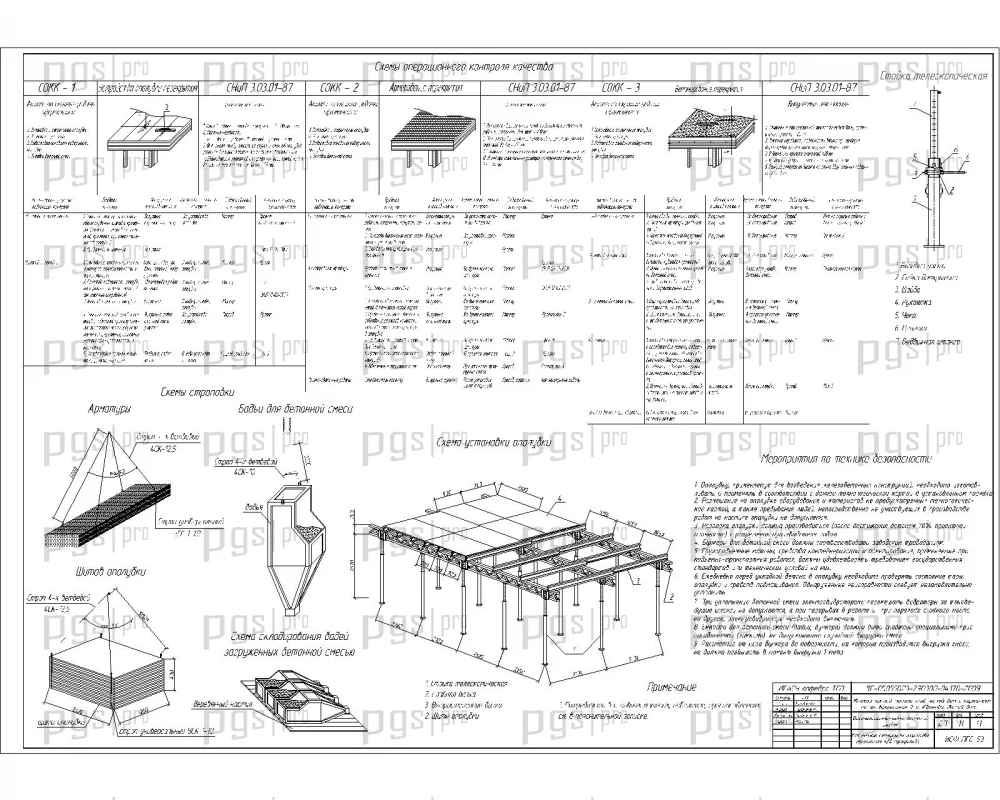

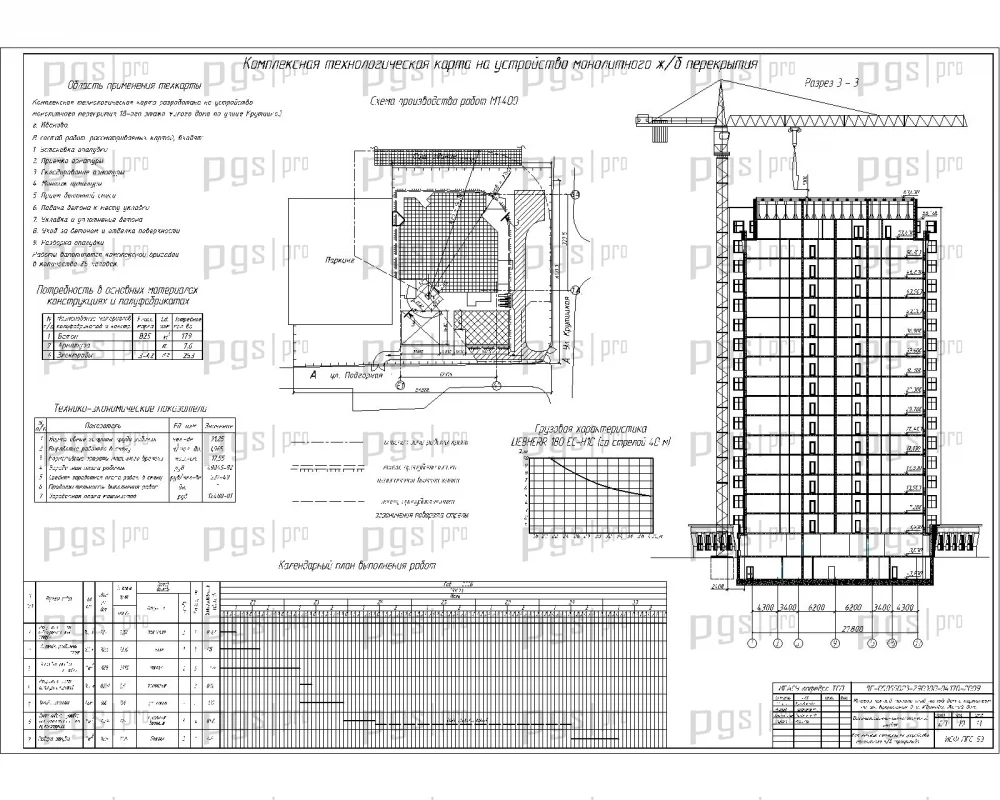

Комплексная технологическая карта на устройство монолитного железобетонного перекрытия включает технологическую последовательность работ: установка опалубки, монтаж арматурных сеток и каркасов, бетонирование перекрытия, виброуплотнение, технологический перерыв 3 дня для ухода за бетоном, демонтаж опалубки после набора бетоном 70% прочности. Работы производятся с применением башенного стационарного крана LIEBHERR 180 EC-H10 Litronic с длиной стрелы 45 м.

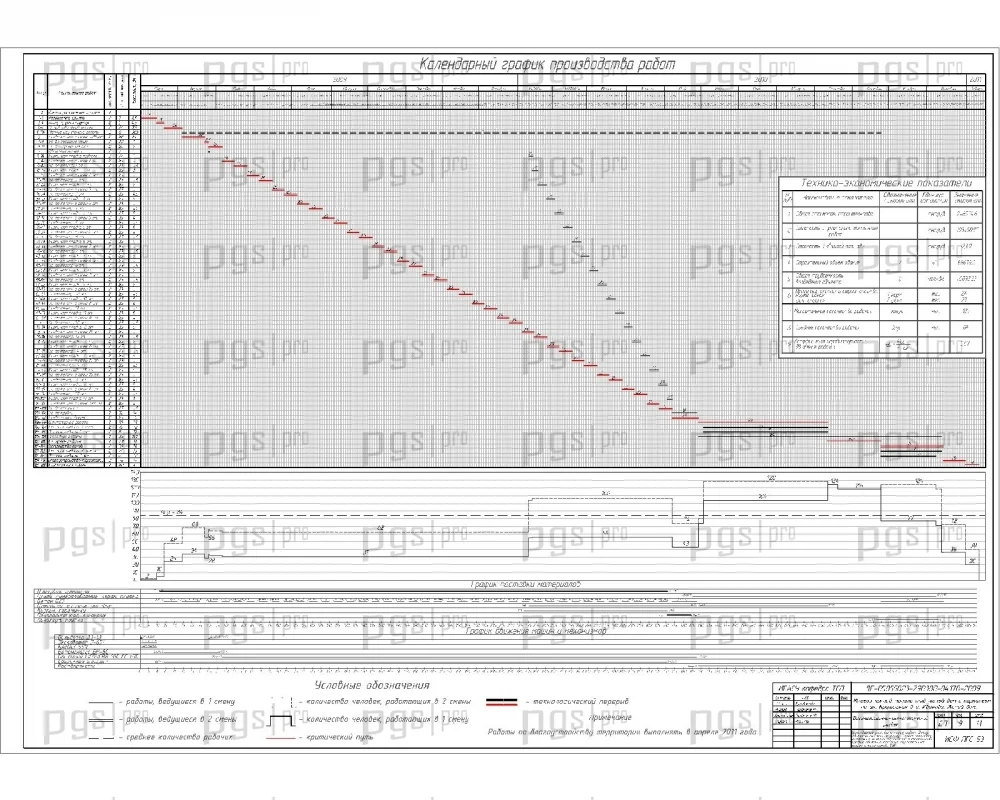

Сетевой график составлен с учетом сезонности и технологических пауз. Продолжительность строительства составляет 487 дней, среднее количество рабочих в день — 84 человека. Строительство начинается 1 марта. На территории строительной площадки предусмотрены внутрипостроечные дороги шириной 3,5 м с уширениями в местах разгрузки до 5 м, бытовой городок, склады открытого и закрытого типов, навесы, временные сети электро- и водоснабжения.

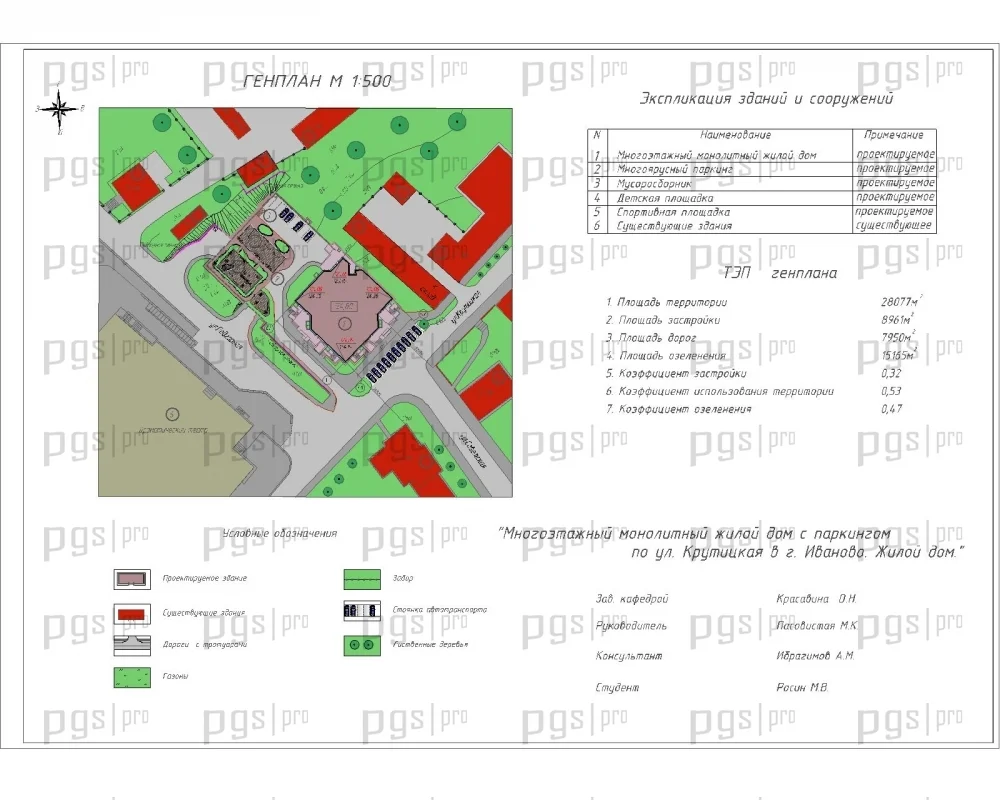

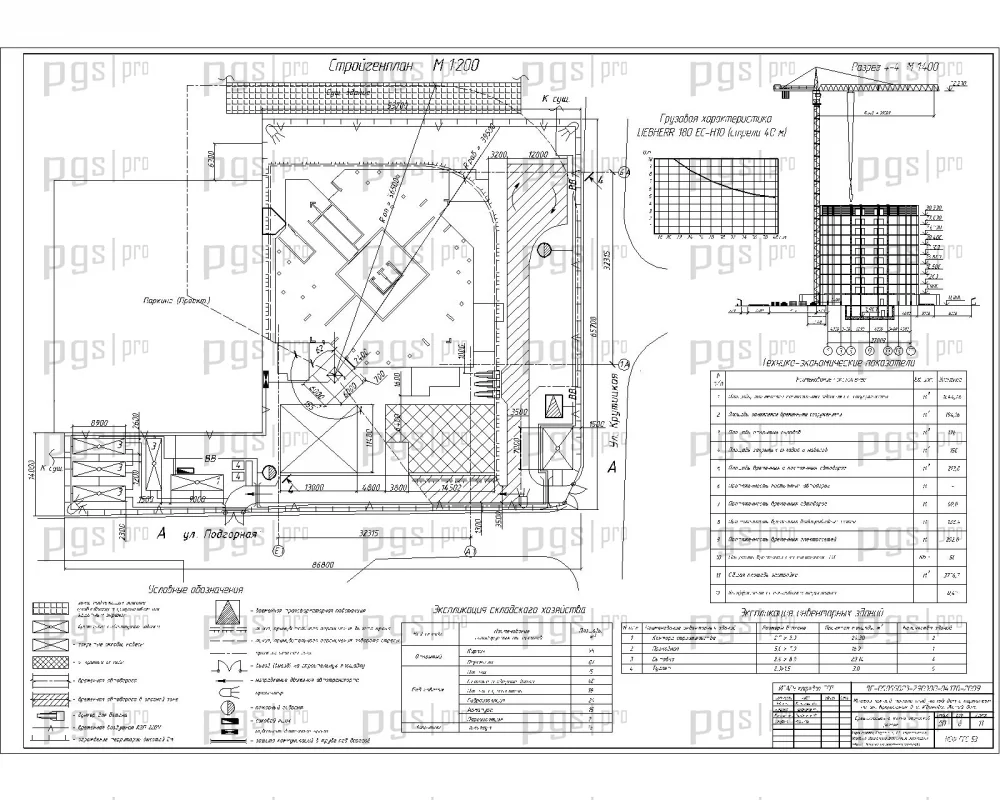

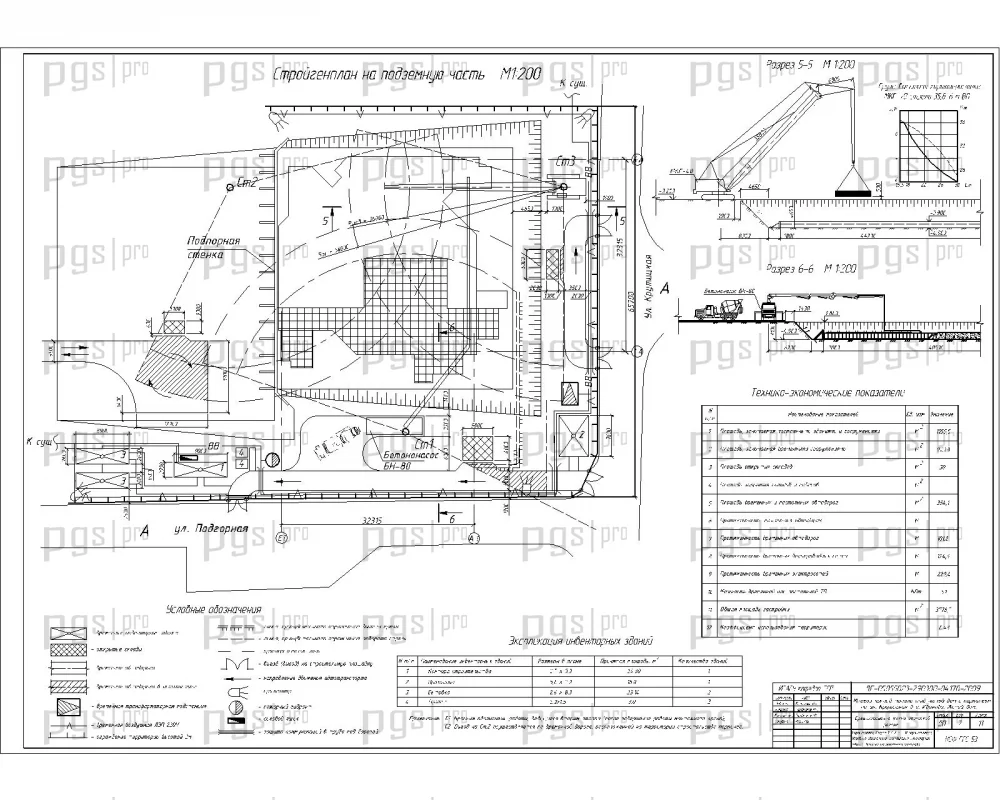

В организационно-технологическом разделе разработаны два строительных генеральных плана: на подземную и на надземную часть. В разделе безопасности жизнедеятельности выполнен расчет устойчивости башенного крана и рассмотрены мероприятия по обеспечению безопасности при разработке котлована. В экономическом разделе составлена сметная документация в ценах II квартала 2009 г., сметная стоимость объекта — 246,9246 млн руб., стоимость 1 м² здания — 12 690 руб.

Диплом №2066 выделяется среди аналогичных работ по ПГС следующими характеристиками:

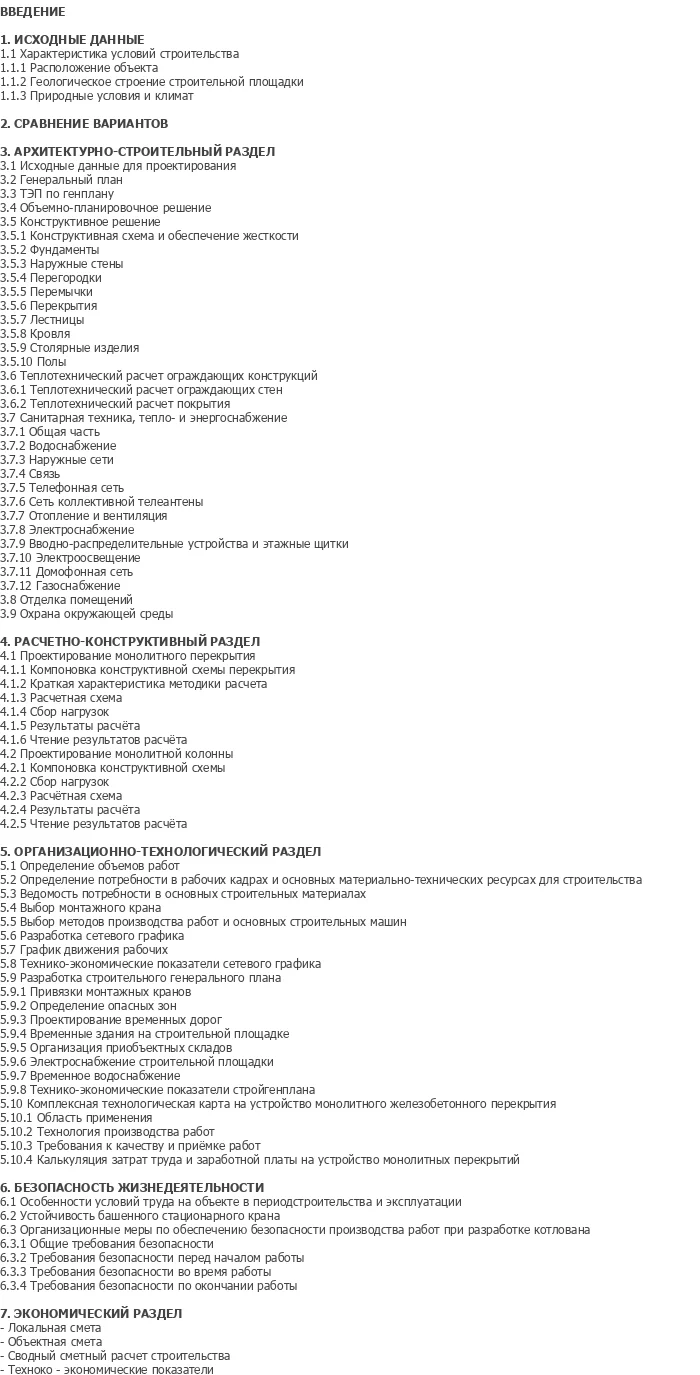

• Полная комплектация: 178 листов пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современная конструктивная схема: безригельный пространственный связевой каркас из монолитного железобетона с центральным ядром жесткости.
• Сложный архитектурный облик: многоугольная конфигурация в плане, вентилируемый фасад с керамогранитной облицовкой.
• Разнообразие функциональных зон: жилые этажи, офисы, тренажерные залы, бильярдный клуб, подземный паркинг.
• Практическая направленность: комплексная технологическая карта, сетевой график, два строительных генплана, технико-экономические показатели.
• Сравнение вариантов: технико-экономическое сравнение трех систем вентилируемых фасадов с выбором оптимального решения.
• Расчет в SCAD: проектирование монолитного перекрытия и монолитной колонны с использованием метода конечных элементов.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует требованиям по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2066 по доступной цене — 5 000 рублей.
