Дипломный проект №2069 «Монолитный 23-х этажный жилой дом с подземной автостоянкой в г. Москва» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности и предназначен для постоянного проживания. Проект выполнен с учетом климатических условий г. Москва и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. В составе 11 листов чертежей AutoCAD (DWG) и 144 листа пояснительной записки MS Word проект полностью соответствует требованиям вузовской подготовки по направлению ПГС.

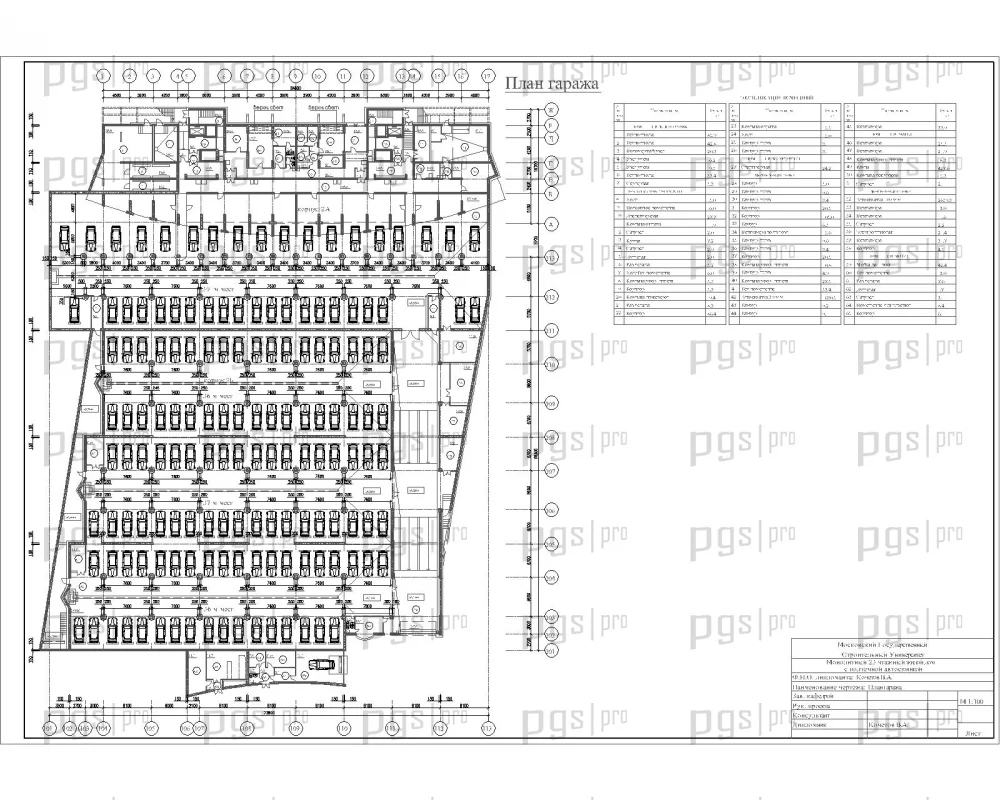

Проектируемый объект — 23-этажный двухсекционный жилой дом с встроенной подземной автостоянкой на 140 машино-мест и офисными помещениями на первом этаже. Данный шаблон проекта разработан для реализации в г. Москва, Западный административный округ, квартал 1-2 Фили-Давыдково, и отвечает современным требованиям к высотной жилой застройке. Здание спроектировано с квартирами 1-й категории комфорта, что обеспечивает высокий уровень проживания.

Конструктивная схема надземной части — стеновая, подземной — каркасно-стеновая, что позволяет эффективно распределять нагрузки от многоэтажной надземной части на подземные конструкции. Наружные стены выполнены из монолитного бетона с вентилируемым фасадом, перекрытия — монолитные железобетонные, кровля — плоская. Данный ПГС дипломный проект подходит студентам строительных специальностей, изучающих проектирование высотных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2069 предлагает полноценный комплект с полным расчетом конструкций.

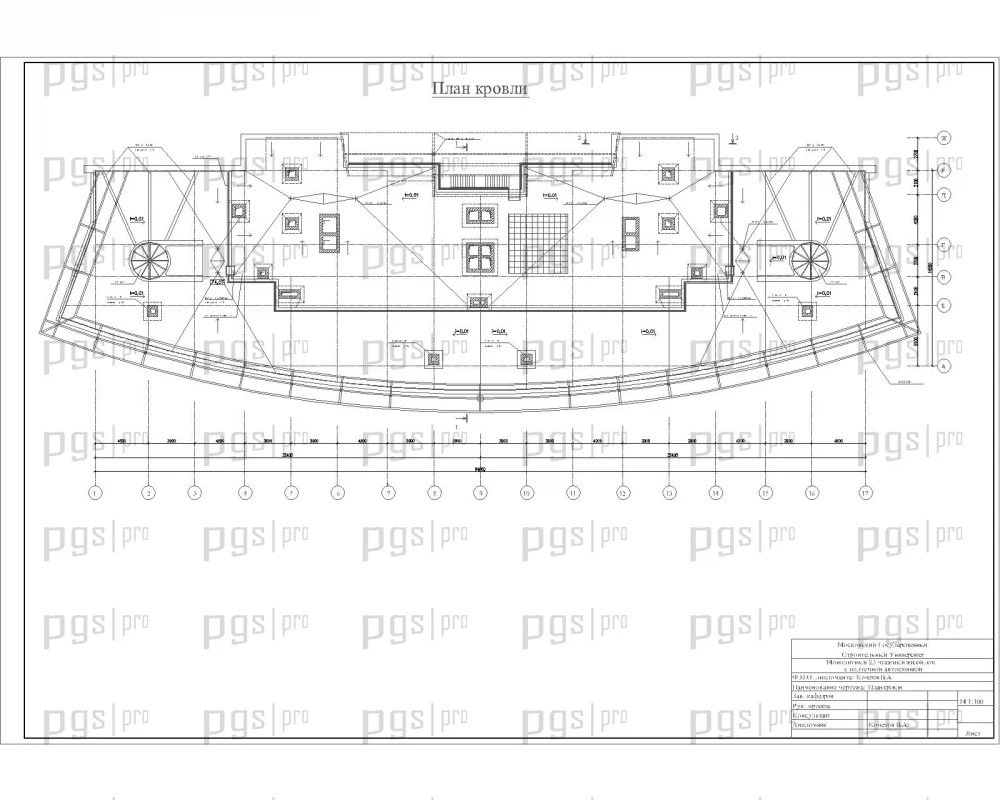

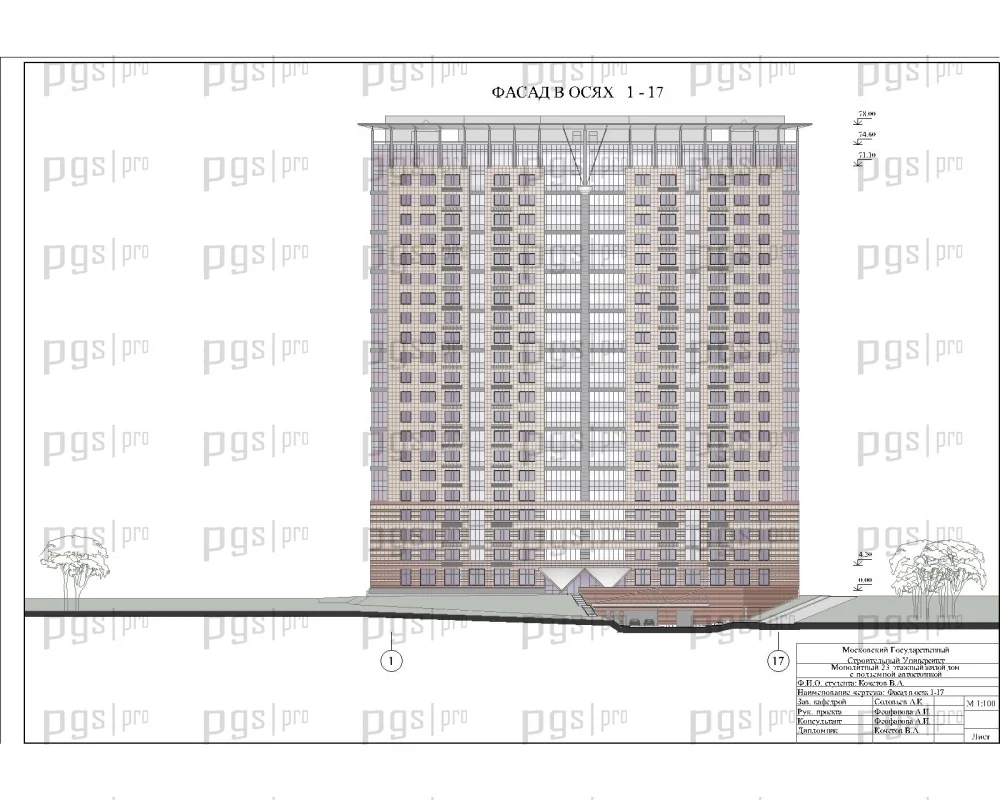

Габаритные размеры здания: длина 64,8 м, ширина 16,5 м, высота 78,0 м. Дом имеет технический этаж высотой 3,3–4,3 м, где размещены лестничные клетки, машинные помещения лифтов и венткамеры. На кровле предусмотрены выходы для обслуживания инженерного оборудования.

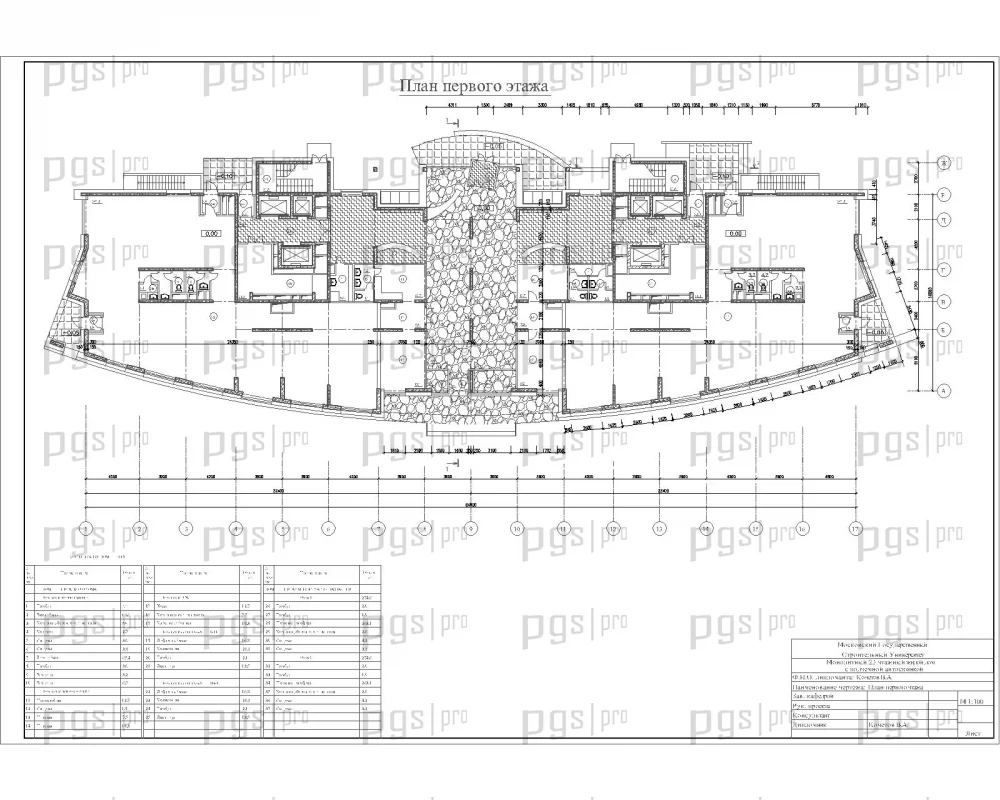

Функциональное зонирование здания решено поэтажно с четким разделением жилой, общественной и технической зон. На первом этаже размещены офисные помещения, нежилые помещения по обслуживанию жилых этажей, входные группы и холлы. Главный вход в здание выполнен совмещенным на обе секции. По оси корпуса предусмотрен зимний сад, связующий главный вход в здание и входы в секции. Лифтовые холлы в каждой из секций, кроме выходов в зимний сад, имеют непосредственные выходы наружу.

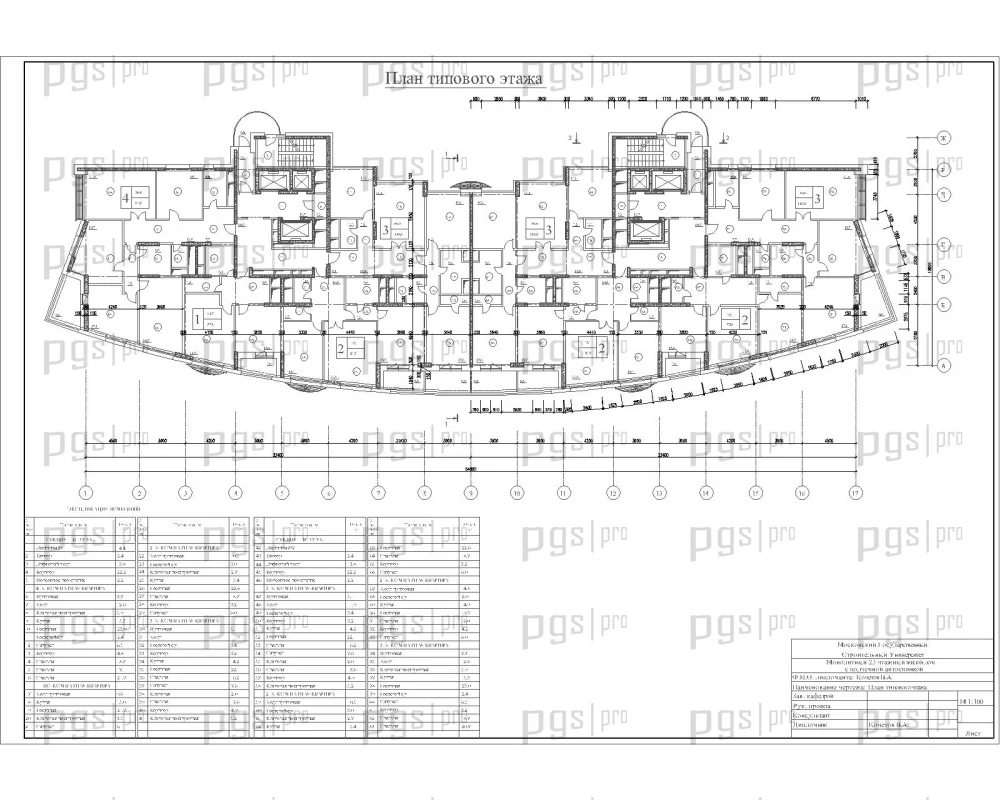

С 2-го по 22-й этажи размещены жилые квартиры. В западной секции запроектированы 4-комнатные, 1-комнатные, 2-комнатные и 3-комнатные квартиры; в восточной — по две 2-комнатных и 3-комнатных квартиры на каждом этаже. Все 3-комнатные и 4-комнатные квартиры ориентированы жилыми комнатами на южный и северный фасады. 1-я и 2-комнатные квартиры ориентированы всеми помещениями только на южный фасад. Все квартиры имеют изолированные кухни, санузлы, соответствующие квартирам 1-й категории комфорта. Каждая квартира имеет остекленную лоджию или остекленный балкон.

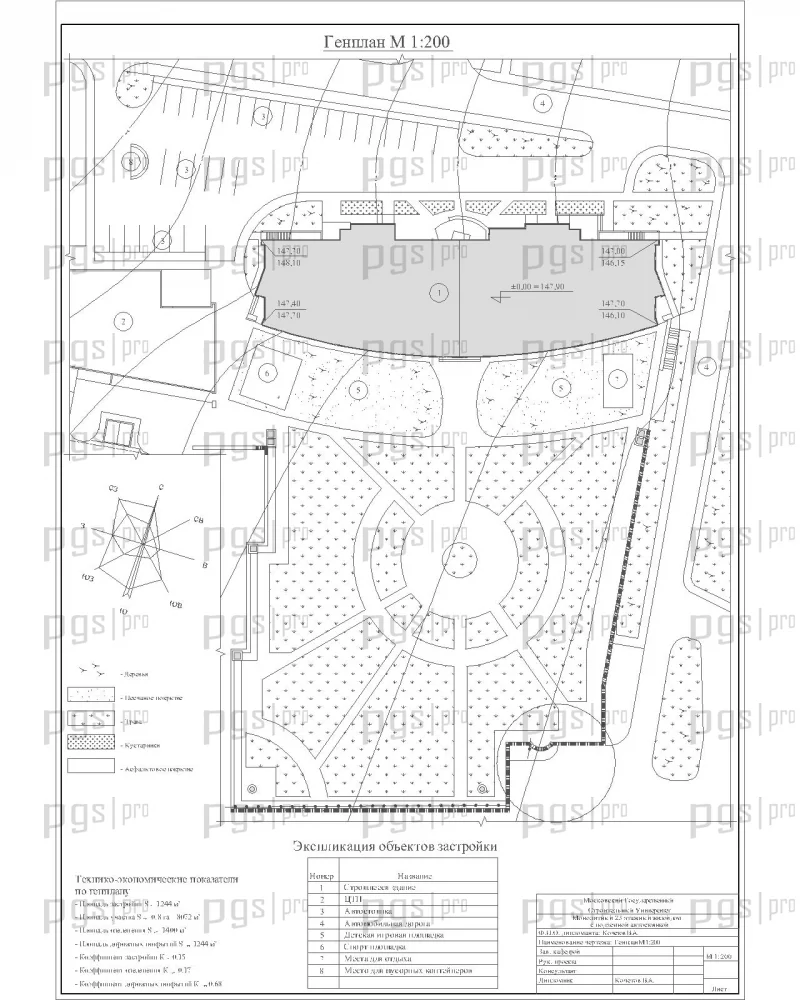

В каждой секции предусмотрена одна незадымляемая лестница с проходом на нее через балкон. Выходы на балконы из межквартирных коридоров выполнены через лифтовые холлы. В каждой секции предусмотрены по 3 лифта грузоподъемностью одного — 400 кг и двух — 630 кг. В целях градоустройства на территории вблизи дома предусмотрена наземная автостоянка.

Фундамент жилого дома — монолитная железобетонная плита толщиной 100 см на естественном основании на отметке низа -3,800 м. Бетон плиты класса В25 по прочности, бетонная подготовка из бетона В7,5 толщиной 100 мм. Фундаменты подземной автостоянки — монолитная железобетонная плита толщиной 40 см на естественном основании на отметке низа -3,800 м. Для защиты от «всеводки» предусмотрен пристенный дренаж. Все конструкции, соприкасающиеся с грунтом, обмазываются горячим битумом за 2 раза.

Конструктивная система — стеновая в подземной части, каркасно-стеновая в надземной части из монолитного железобетона, что позволяет при необходимости производить объединение квартир и легко решать проблемы переустройства помещений. Внутренние несущие конструкции подвала жилого дома выполнены из монолитного железобетона: внутренние несущие стены толщиной 300 мм, перекрытие 200 мм. Внутренние несущие конструкции гаража выполнены из монолитного железобетона: стены толщиной 300 мм, колонны сечением 500×500 мм, перекрытие 350 мм.

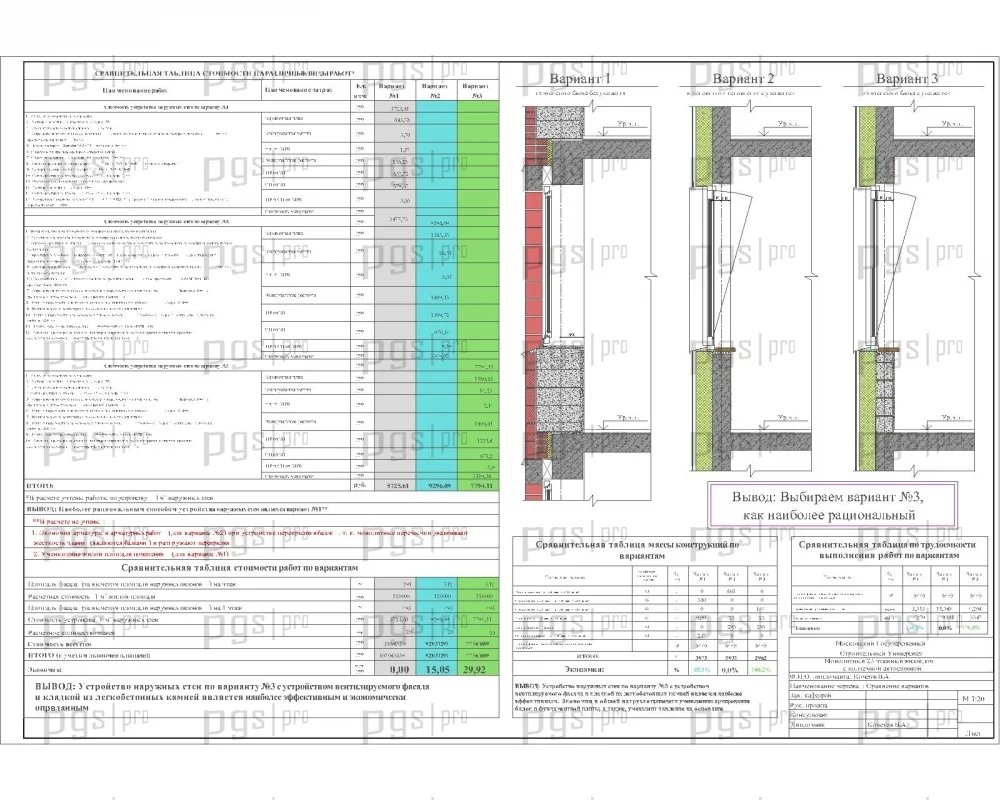

Наружные стены техноподполья и пристроенного гаража трехслойные: слой железобетона толщиной 300 мм, утеплитель — экструдерный пенополистирол толщиной 100 мм, бетонные панели толщиной 190 мм. Внутренние несущие конструкции 1-го и 23-го этажей здания выполнены из монолитного железобетона: стены 220 мм и 300 мм, пилоны толщиной 300 мм, перекрытие толщиной 200 мм.

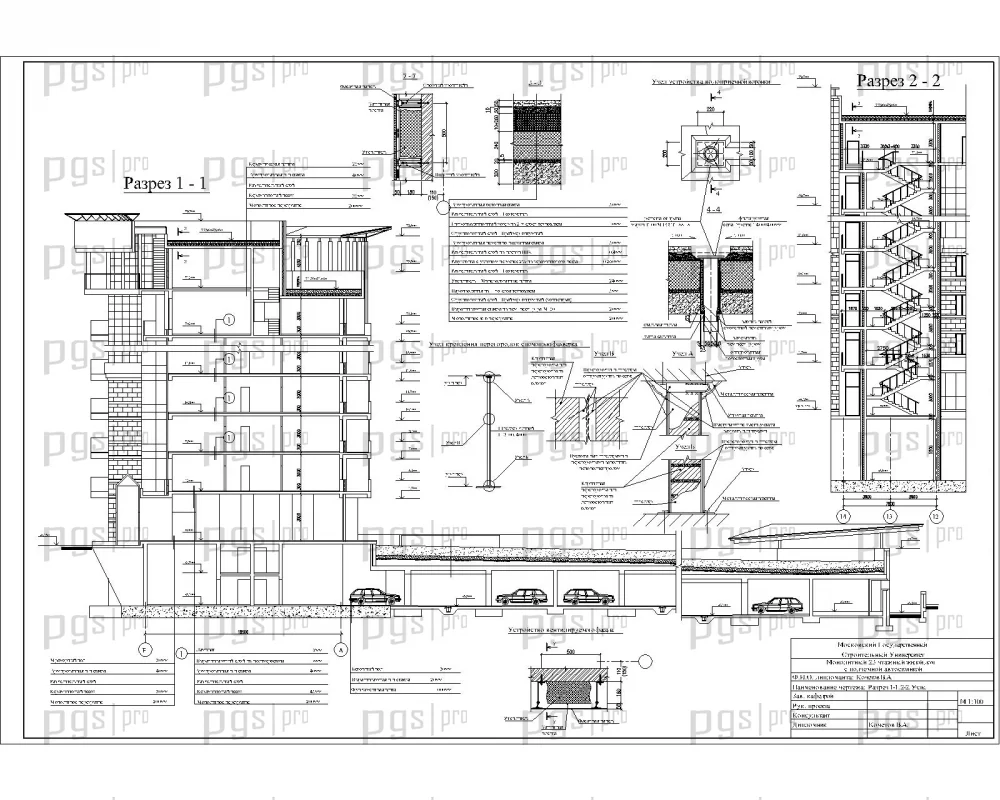

В качестве наружного ограждения здания используется система вентилируемого фасада с утеплением минераловатными плитами и облицовкой керамогранитом. Наружная декоративная стенка выполняется с 1-го по 4-й этажи из облицовочных легкобетонных камней толщиной 120 мм, с 5-го по 25-й — плитка из керамогранита. Вентфасад монтируется на подоснову, заанкеренную в монолитные конструкции. Промежутки между монолитными стенами до уровня окон закладываются легкобетонными блоками.

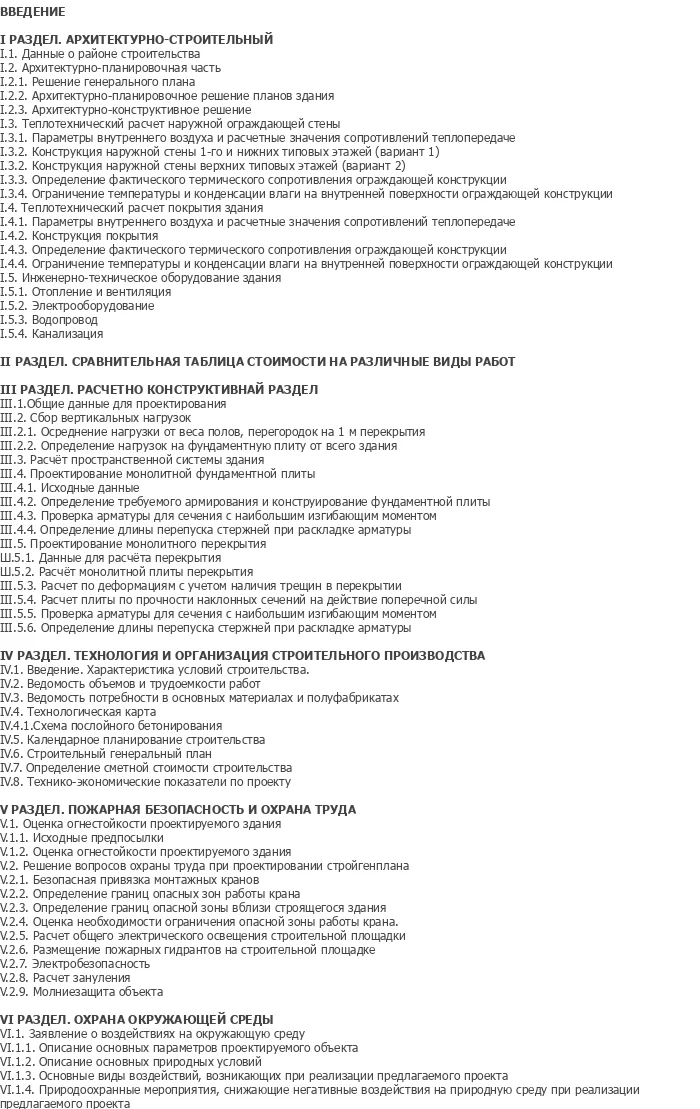

Дипломный проект включает полный комплекс организационно-технологических решений. В разделе технологии и организации строительства представлены ведомость объемов и трудоемкости работ, ведомость потребности в основных материалах и полуфабрикатах, технологическая карта, схема послойного бетонирования, календарное планирование строительства, строительный генеральный план, определение сметной стоимости строительства, технико-экономические показатели по проекту.

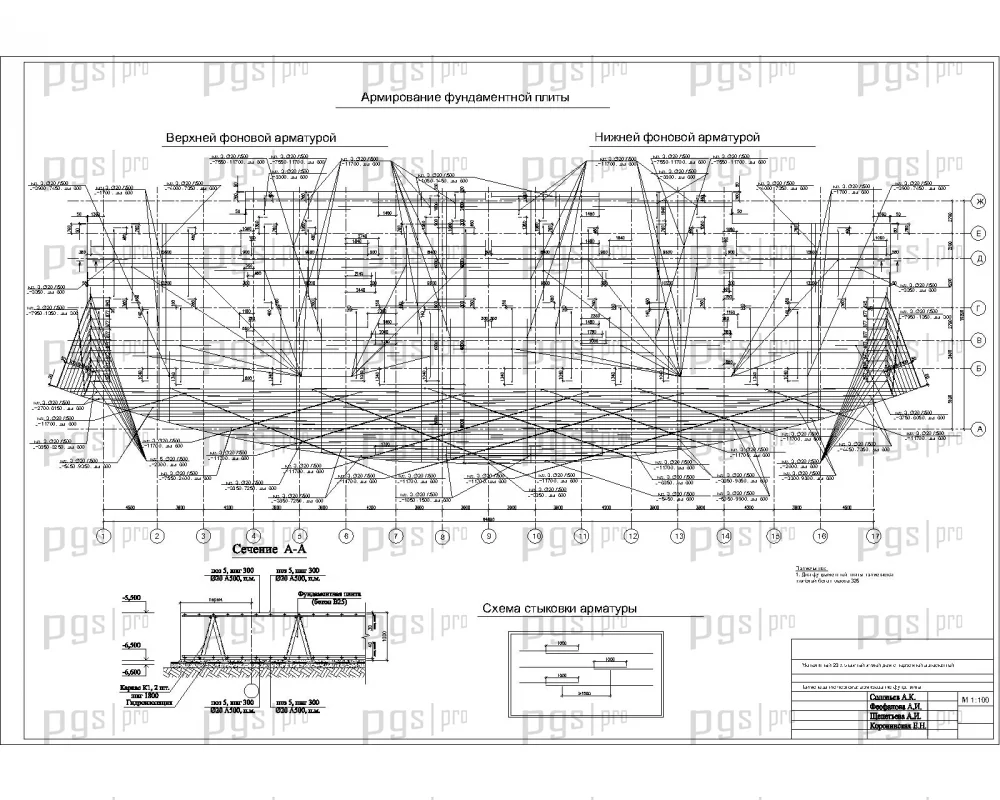

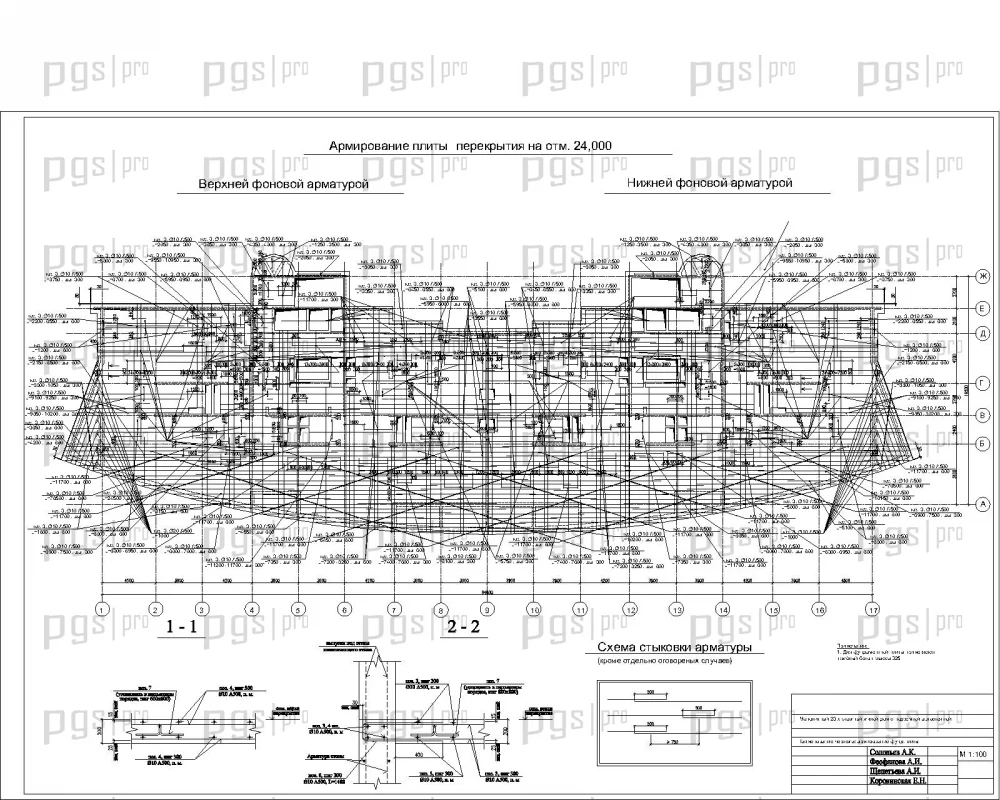

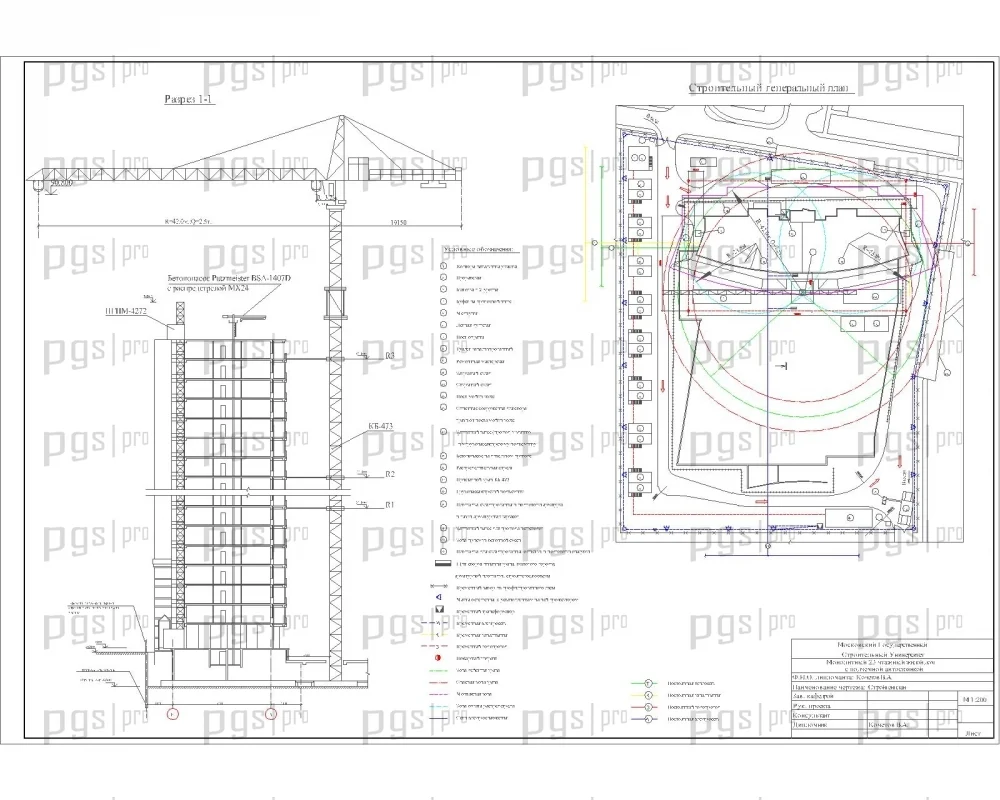

Расчет конструкций выполнен в программном комплексе «Мономах», что обеспечивает высокую точность расчета монолитных железобетонных конструкций. В проекте представлены армирование фундаментной плиты и армирование плиты перекрытия с полными схемами раскладки арматуры, ведомостями материалов и узлами. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций, расчет персонала, организацию складского хозяйства, освещение и водоснабжение строительной площадки.

Проектом предусмотрены мероприятия по пожарной безопасности и охране окружающей среды. В разделе пожарной безопасности выполнена оценка огнестойкости проектируемого здания, решены вопросы охраны труда при проектировании стройгенплана, включая безопасную привязку монтажных кранов, определение границ опасных зон работы крана и вблизи строящегося здания. Раздел охраны окружающей среды содержит описание основных параметров объекта, природных условий, видов воздействий и природоохранные мероприятия.

Диплом №2069 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 144 листа пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высокая этажность: 23-этажное здание — сложный объект для расчета и проектирования, демонстрирующий глубокие знания студента.
• Сложная конструктивная схема: сочетание стеновой и каркасно-стеновой систем, монолитный железобетон, вентилируемый фасад.
• Полный расчет в ПК «Мономах»: современный программный комплекс для расчета монолитных железобетонных конструкций.
• Инженерная насыщенность: подземная автостоянка на 140 мест, лифтовое хозяйство, системы вентиляции и дымоудаления.
• Практическая направленность: технологическая карта, календарный график, строительный генплан, технико-экономические показатели.
• Комплексный подход: разделы по пожарной безопасности, охране труда и охране окружающей среды.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает все необходимые разделы.
