Дипломный проект №2071 разработан по специальности ПГС и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий и выполнен с учетом норм крупнопанельного домостроения. Данный шаблон проекта включает полный комплект пояснительной записки объемом 140 листов MS Word и графической части на 14 листов AutoCAD, оформленных в соответствии с требованиями ГОСТ. Вы можете купить проект или скачать проект для предварительного ознакомления в demo-версии.

Проектируемый объект — девятиэтажный крупнопанельный жилой дом на 128 квартир, расположенный в г. Москва по адресу ул. Молодогвардейская, д. 47/3. Здание предназначено для комфортного проживания семей различного состава и относится к серии многоэтажных крупнопанельных домов. Конструктивная схема представляет собой систему поперечных и продольных несущих стен с жесткими горизонтальными диафрагмами из сборных железобетонных плит перекрытий. Наружные стены выполнены из трехслойных железобетонных панелей с утеплителем, внутренние — из железобетонных панелей толщиной 160 мм. Фундаменты — сборные ленточные из железобетонных плит на песчаной подготовке толщиной 100 мм.

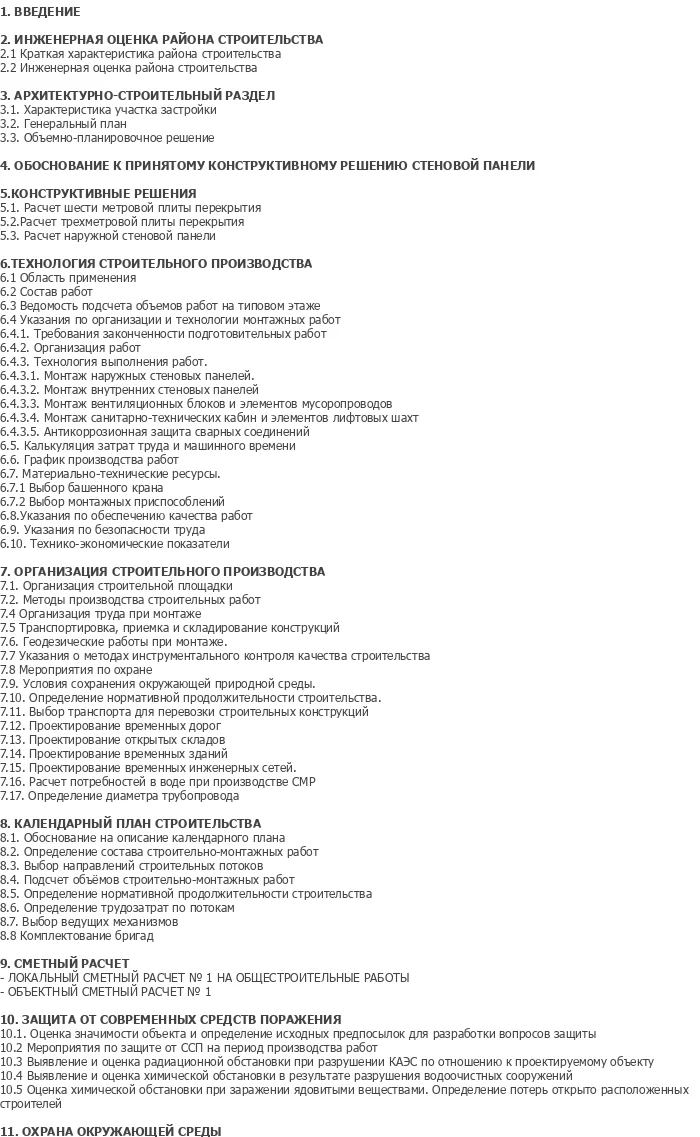

Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых комплексов. Дипломная работа содержит полный расчет конструкций, технологическую карту на монтаж стеновых панелей, организацию строительного производства и технико-экономические показатели. Проект выполнен с учетом климатических условий Москвы и может быть адаптирован под другой регион путем пересчета теплотехнического и геологического разделов.

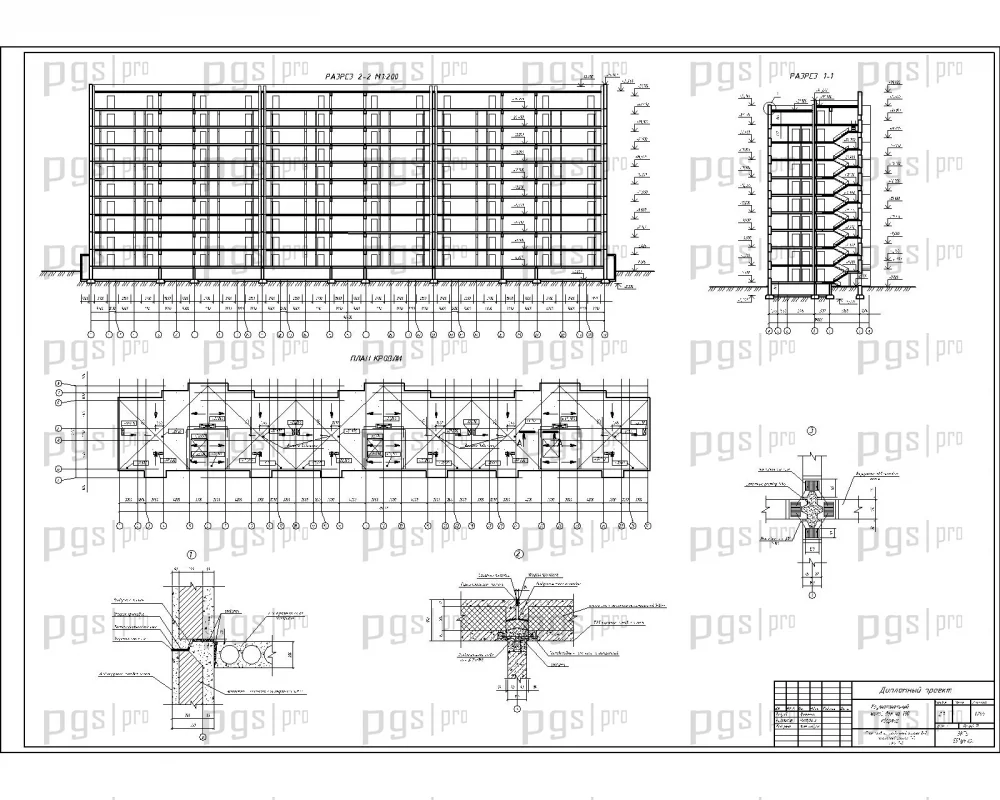

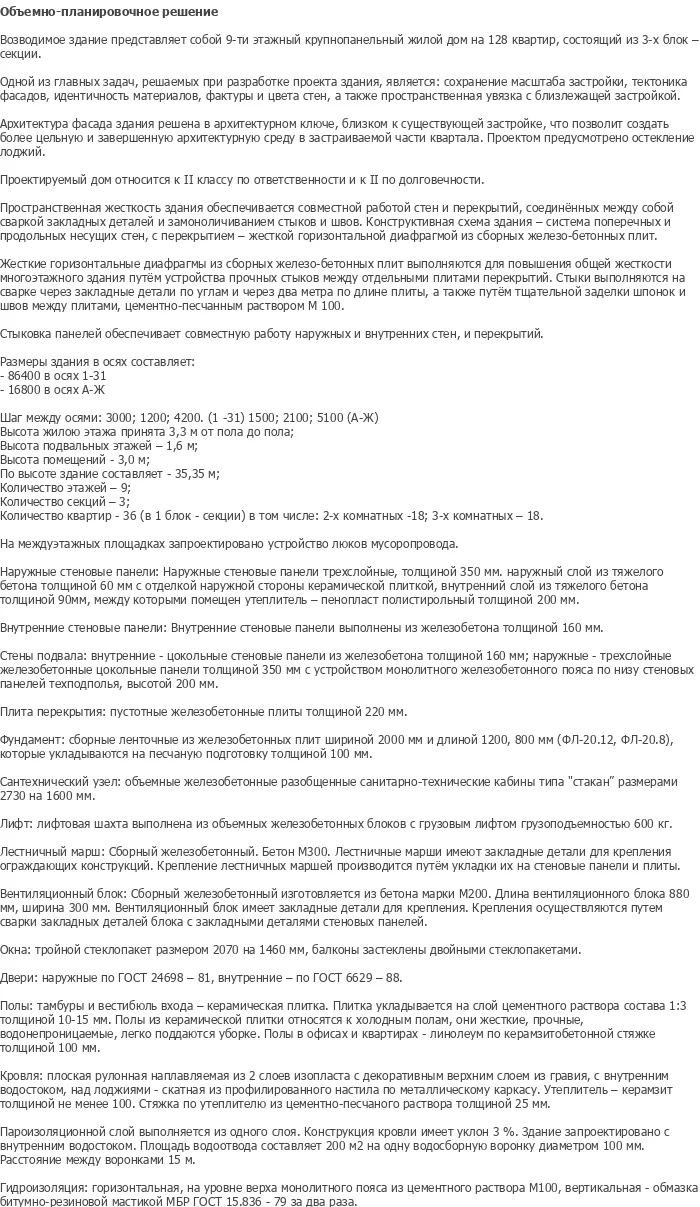

Здание состоит из трех блок-секций, общая высота составляет 35,35 м. Высота жилого этажа принята 3,3 м, высота помещений — 3,0 м. Проектом предусмотрен подвал высотой 1,6 м и технический чердак. Дом относится ко II классу по ответственности и II по долговечности, что обеспечивает надежность и долговечность эксплуатации на протяжении расчетного срока службы.

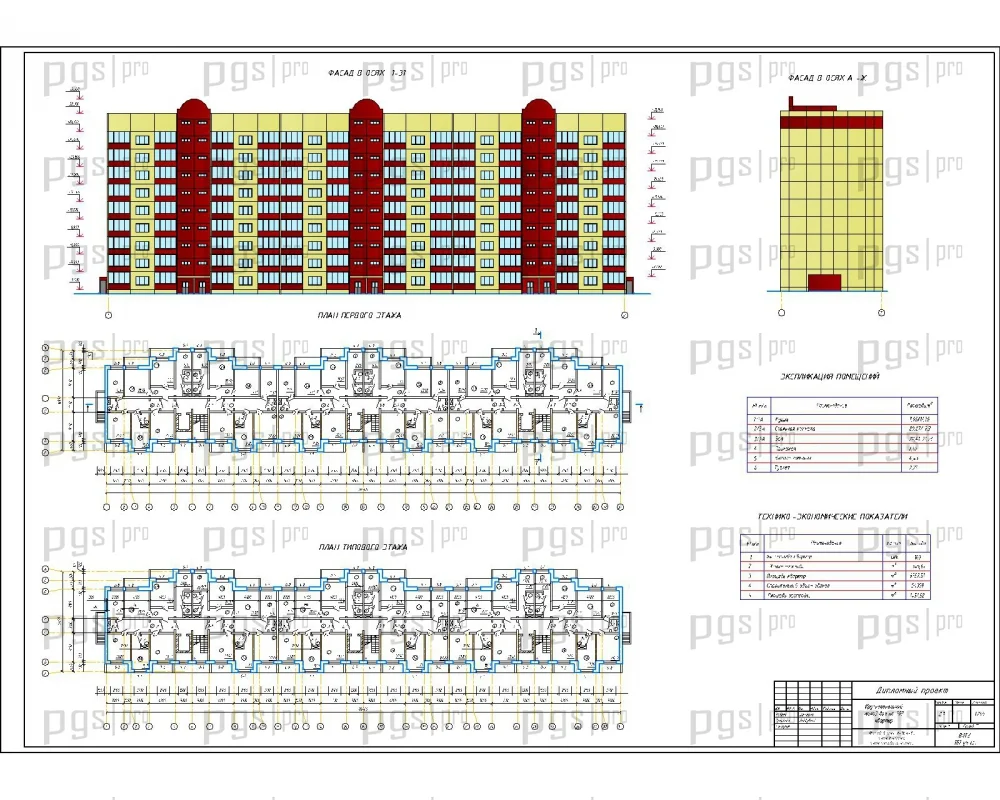

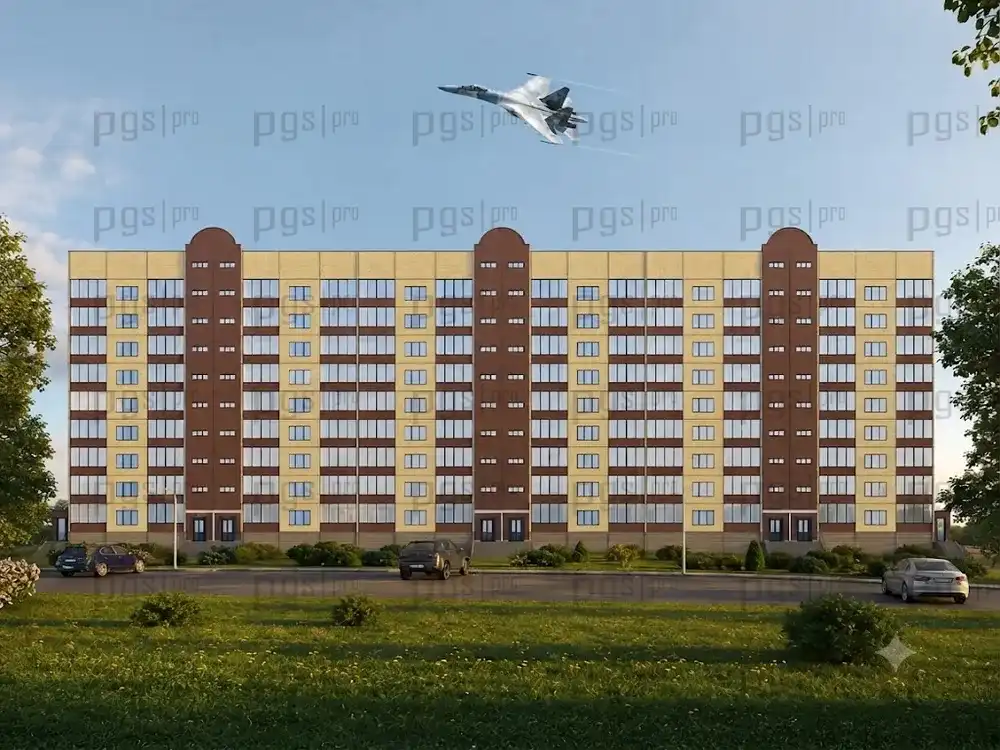

Архитектура фасада здания решена в ключе, близком к существующей застройке квартала, что позволяет создать цельную и завершенную архитектурную среду. Проектом предусмотрено остекление лоджий тройными стеклопакетами, балконы застеклены двойными стеклопакетами. Наружная отделка фасадов выполнена керамической плиткой на наружном слое трехслойных панелей. На междуэтажных площадках запроектировано устройство люков мусоропровода.

Функциональная планировка включает жилые секции с двух- и трехкомнатными квартирами. В каждой секции размещаются по 36 квартир, в том числе 18 двухкомнатных и 18 трехкомнатных. Квартиры спроектированы с учетом инсоляции, естественного освещения и вентиляции помещений. Вход в здание организован через подъезды с тамбурами и вестибюлями.

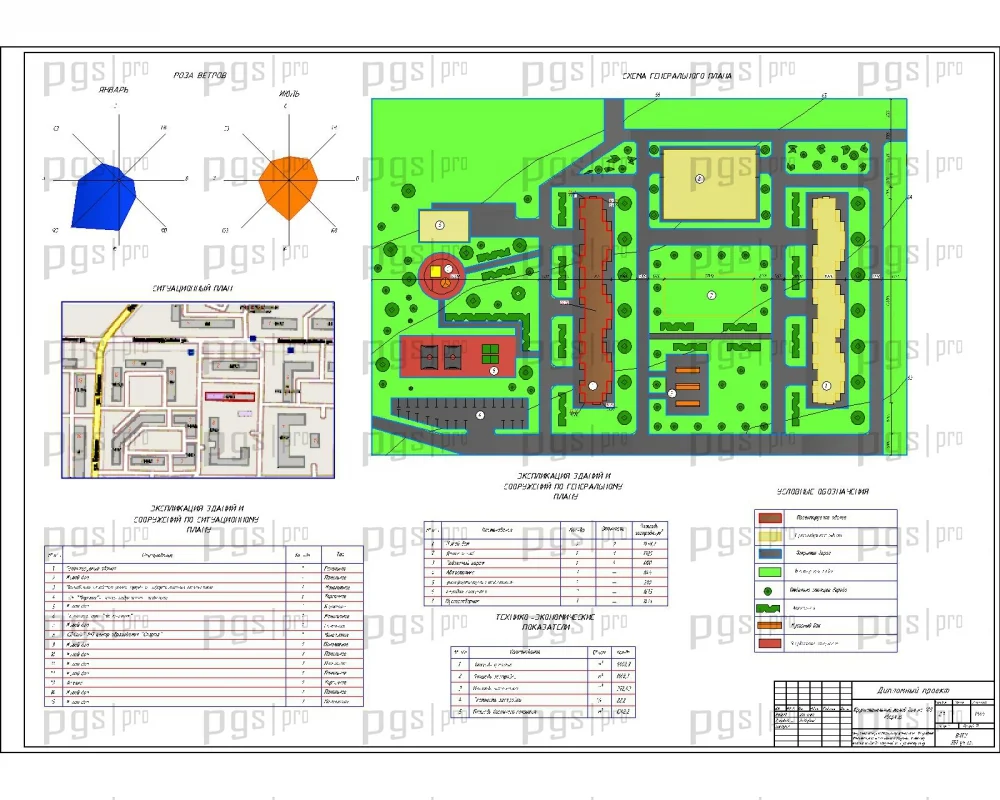

Благоустройство территории включает проезды шириной 5,5–6 м с асфальтобетонным покрытием, тротуары, площадки для игр детей и отдыха взрослых, спортивные площадки и озеленение. Генеральный план разработан с учетом противопожарных, санитарных и транспортных требований. Все проезды обеспечивают проезд пожарных машин и доступ пожарных лестниц ко всем квартирам.

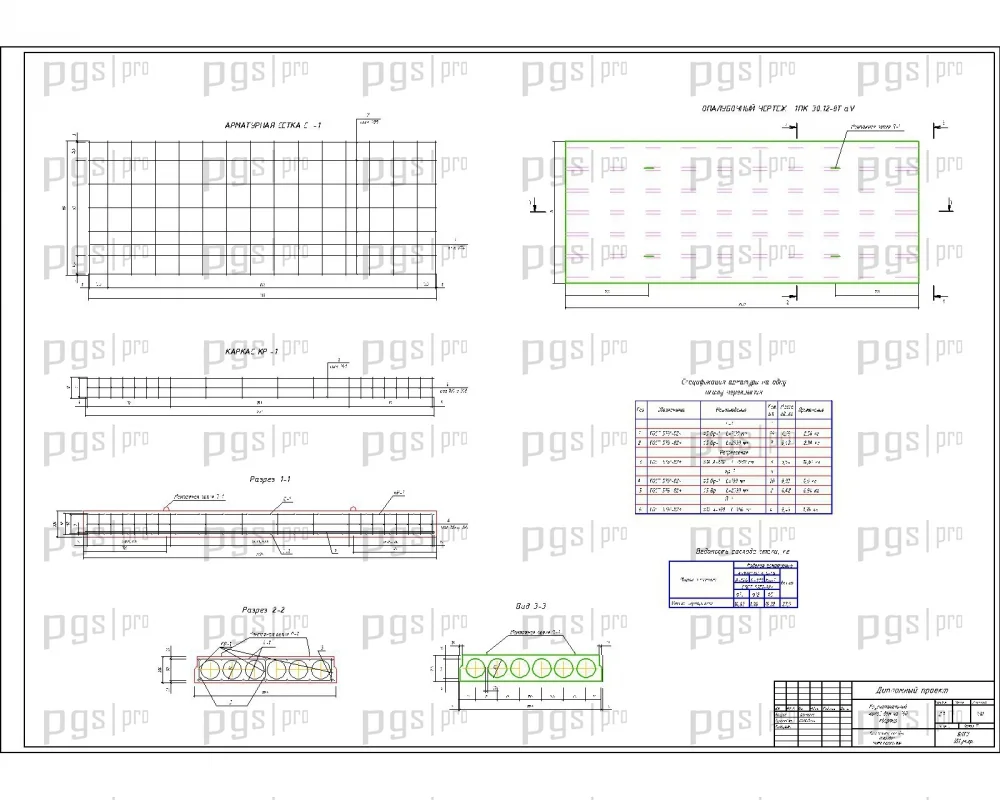

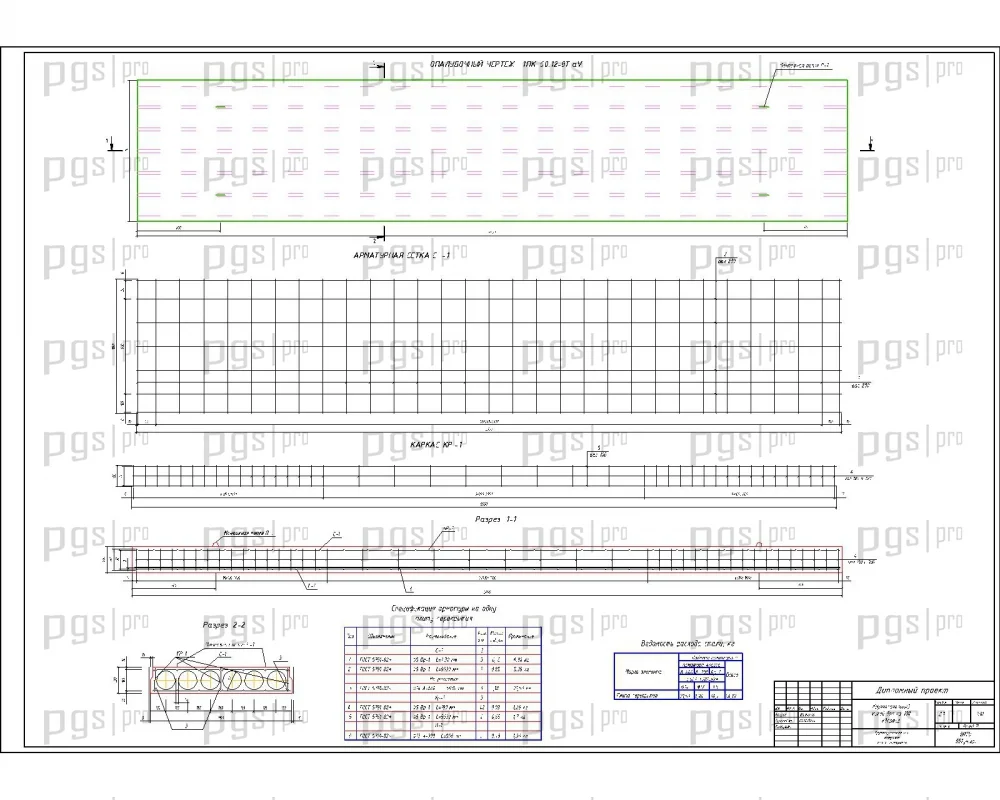

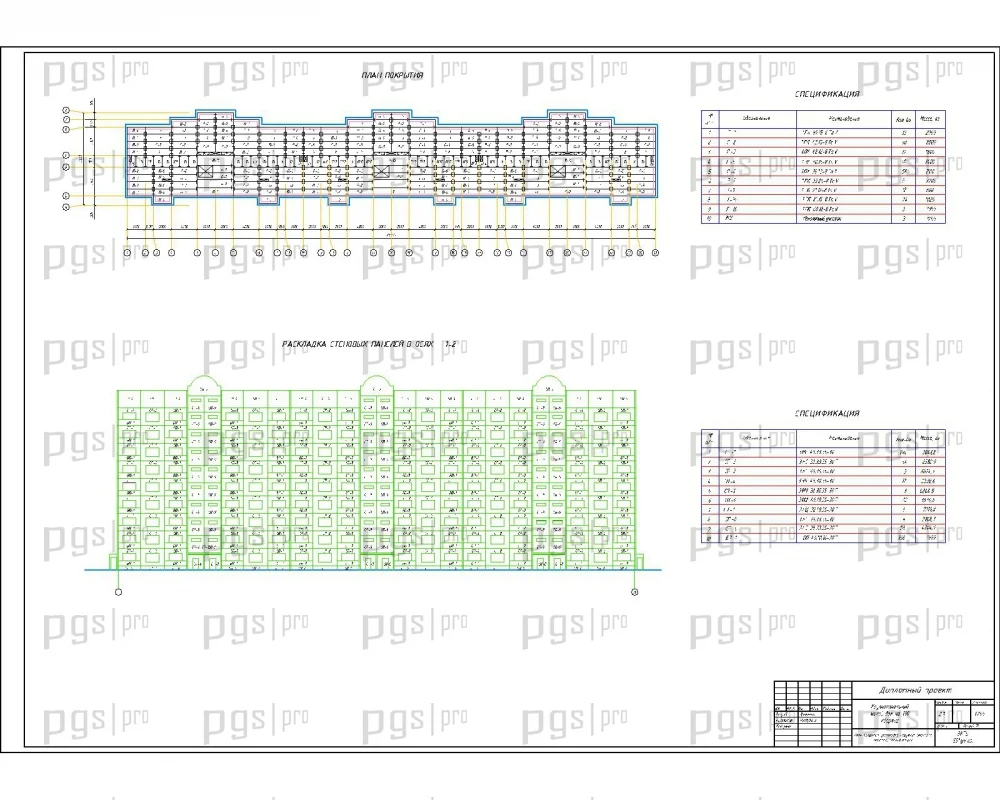

Пространственная жесткость здания обеспечивается совместной работой несущих стен и перекрытий, соединенных между собой сваркой закладных деталей и замоноличиванием стыков и швов. Перекрытия выполнены из пустотных железобетонных плит толщиной 220 мм по серии 1.141-1. Жесткие горизонтальные диафрагмы образованы путем устройства прочных стыков между отдельными плитами на сварке через закладные детали и заделки швов цементно-песчаным раствором М100.

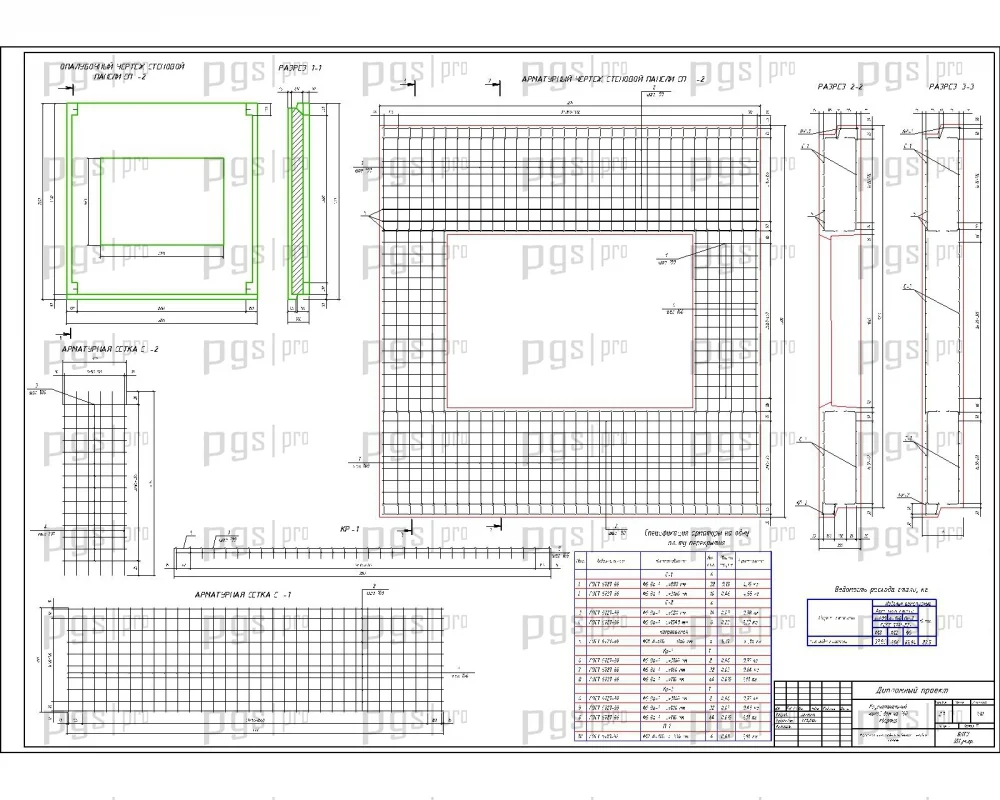

Наружные стеновые панели трехслойные толщиной 350 мм: наружный слой из тяжелого бетона толщиной 60 мм с отделкой керамической плиткой, внутренний слой из тяжелого бетона толщиной 90 мм, между которыми расположен утеплитель — пенопласт полистирольный толщиной 200 мм. Внутренние стеновые панели выполнены из железобетона толщиной 160 мм. Стены подвала — трехслойные железобетонные цокольные панели толщиной 350 мм с монолитным железобетонным поясом высотой 200 мм.

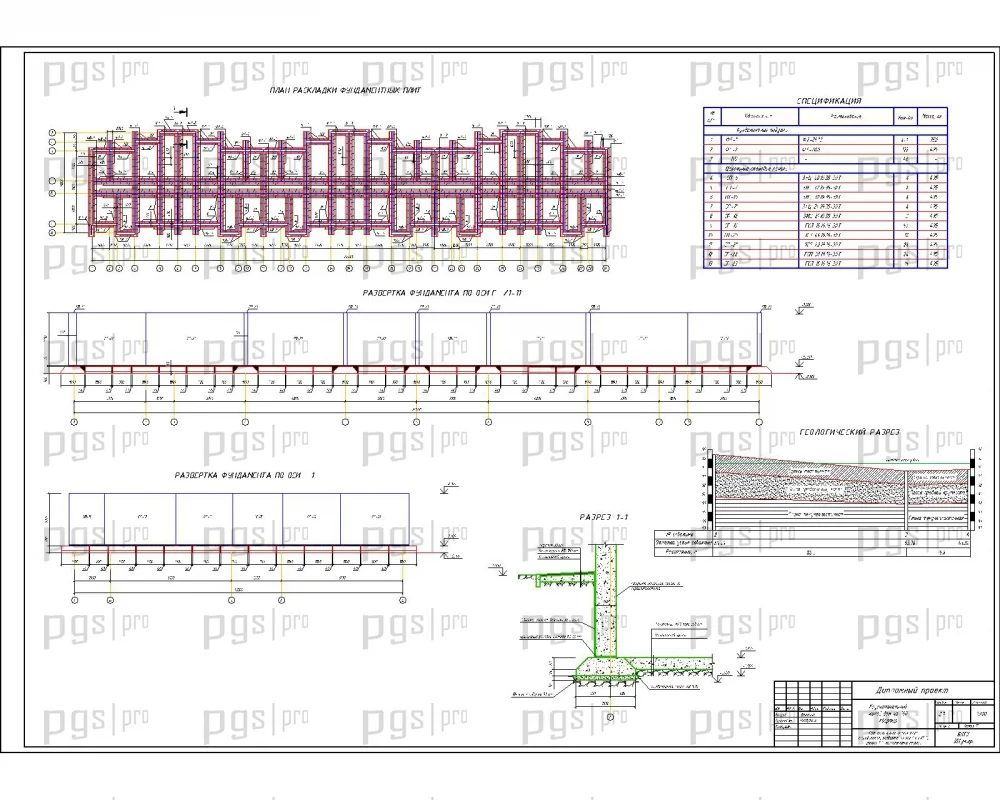

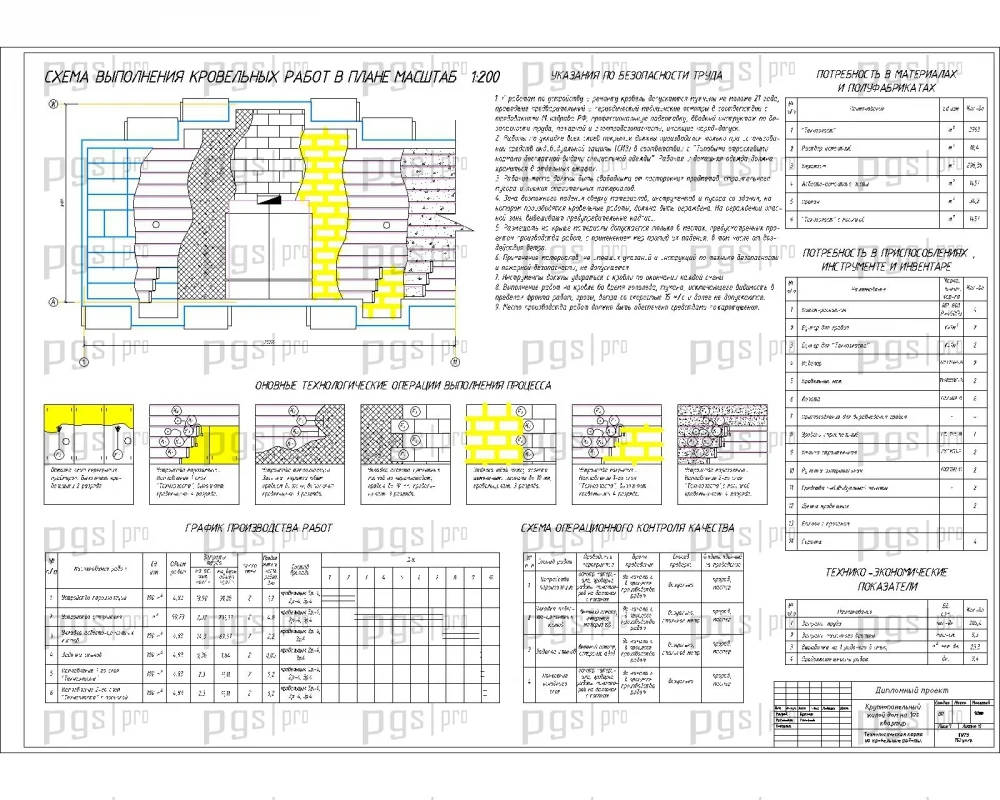

Фундаменты — сборные ленточные из железобетонных плит шириной 2000 мм и длиной 1200 и 800 мм (ФЛ-20.12, ФЛ-20.8), укладываемые на песчаную подготовку толщиной 100 мм. Кровля плоская рулонная наплавляемая из двух слоев изопласта с декоративным верхним слоем из гравия и внутренним водостоком. Над лоджиями устроена скатная кровля из профилированного настила по металлическому каркасу. Лестничные марши, лифтовые шахты и вентиляционные блоки выполнены сборными железобетонными элементами.

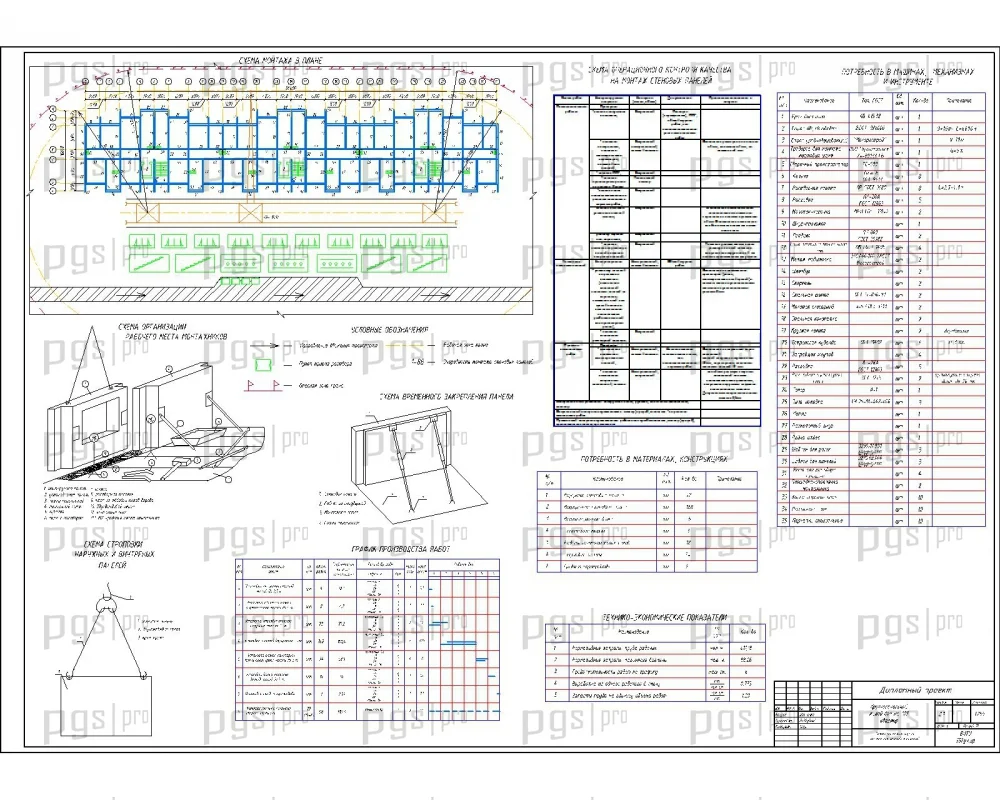

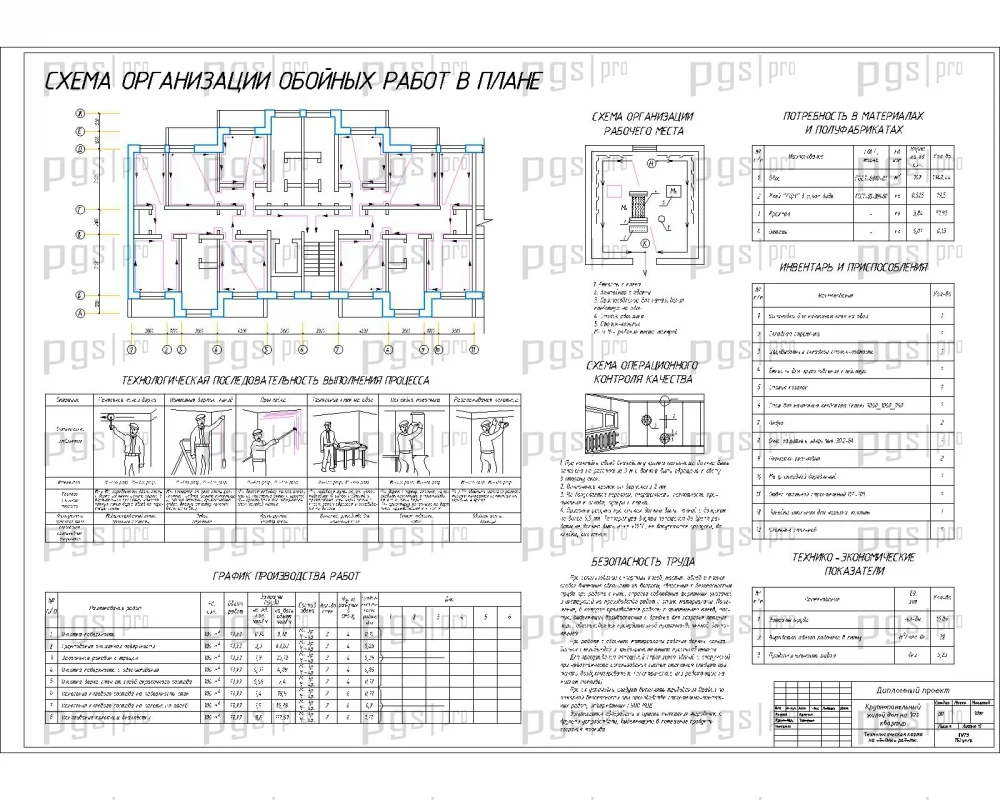

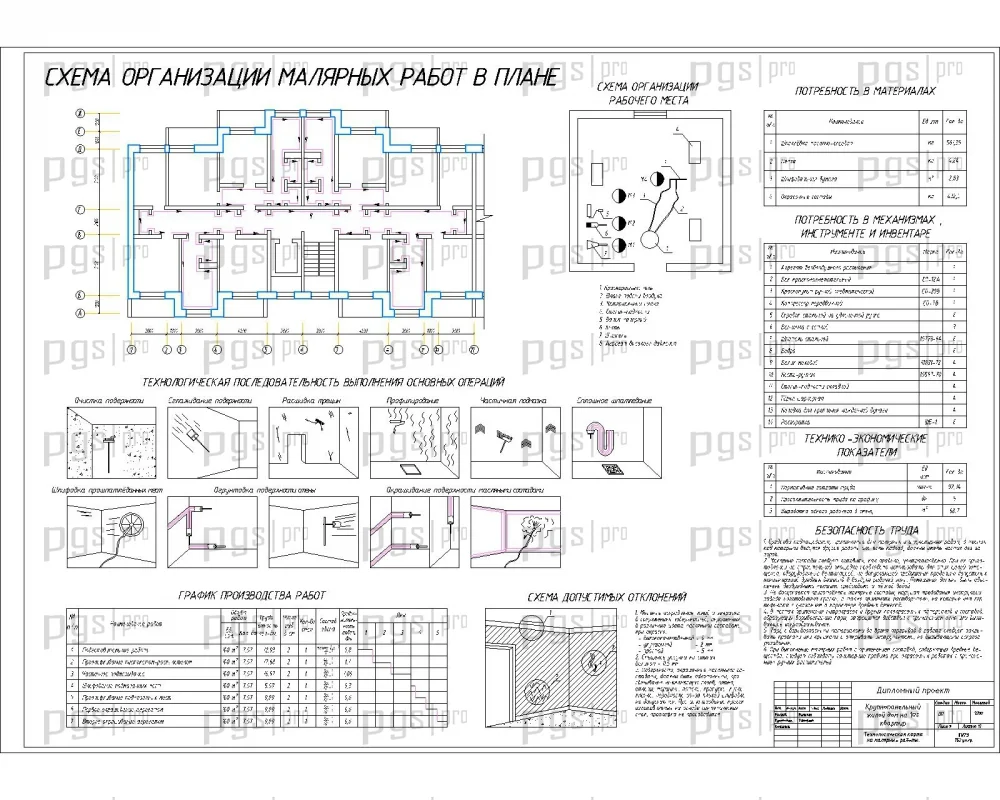

Технологическая карта разработана на монтаж стеновых панелей крупнопанельного дома. Монтаж ведется с применением башенного крана КБ-415.02 с грузоподъемностью 12 т и длиной стрелы 30 м. Звено монтажников состоит из четырех человек: два монтажника 4–5 разрядов, сварщик и такелажник. Работы производятся в летний период при температуре воздуха не ниже плюс 5 °C. За монтажный ярус принимается этаж здания, за захватку — одна секция.

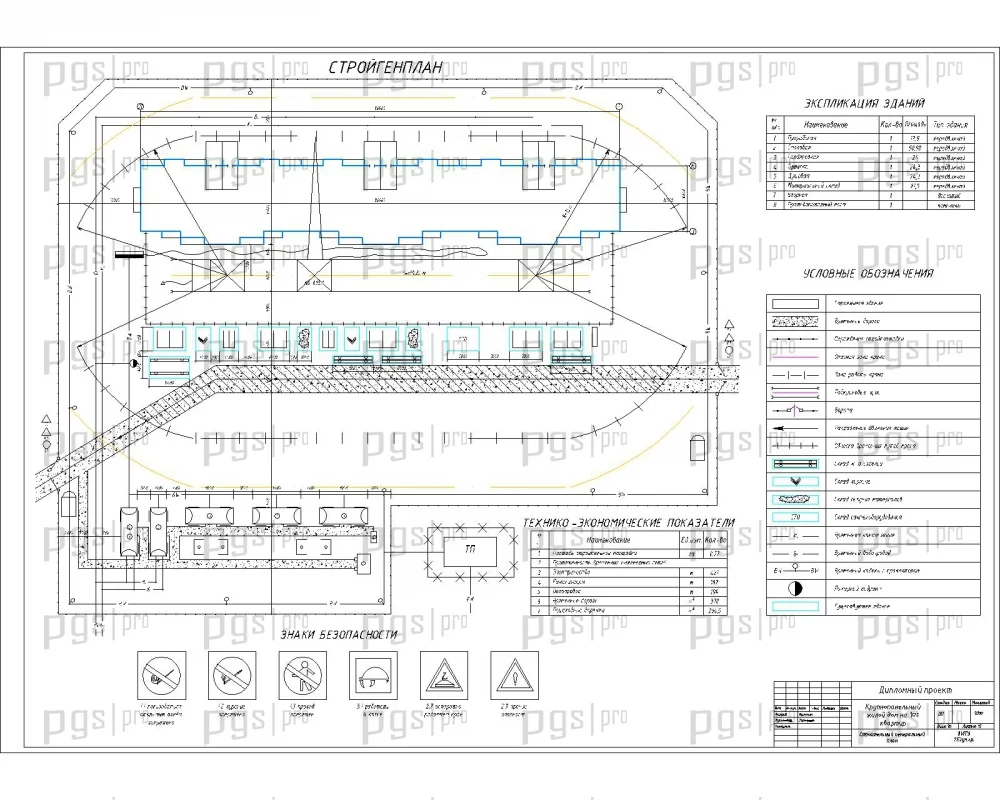

Строительный генеральный план предусматривает размещение временных зданий и сооружений, складов для стеновых панелей и плит перекрытий, подкрановых путей крана КБ-415.02 и временных инженерных сетей. Длина подкранового пути принята 68,75 м. Работы ведутся поточным методом с горизонтально-восходящим потоком при возведении надземной части здания.

Технико-экономические показатели включают сметную стоимость объекта, нормативную продолжительность строительства 11,5 месяцев, затраты труда и машинное время. Проектом предусмотрены мероприятия по охране труда, пожарной безопасности, охране окружающей среды и защите от современных средств поражения. Все работы выполняются в соответствии с действующими СНиП и правилами безопасности.

Диплом №2071 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 140 листов пояснительной записки MS Word и 14 листов графики AutoCAD — объем полностью соответствует требованиям вузовской подготовки.
• Крупнопанельная конструктивная схема: трехслойные стеновые панели, сборные пустотные перекрытия и ленточные фундаменты — классический пример индустриального домостроения.

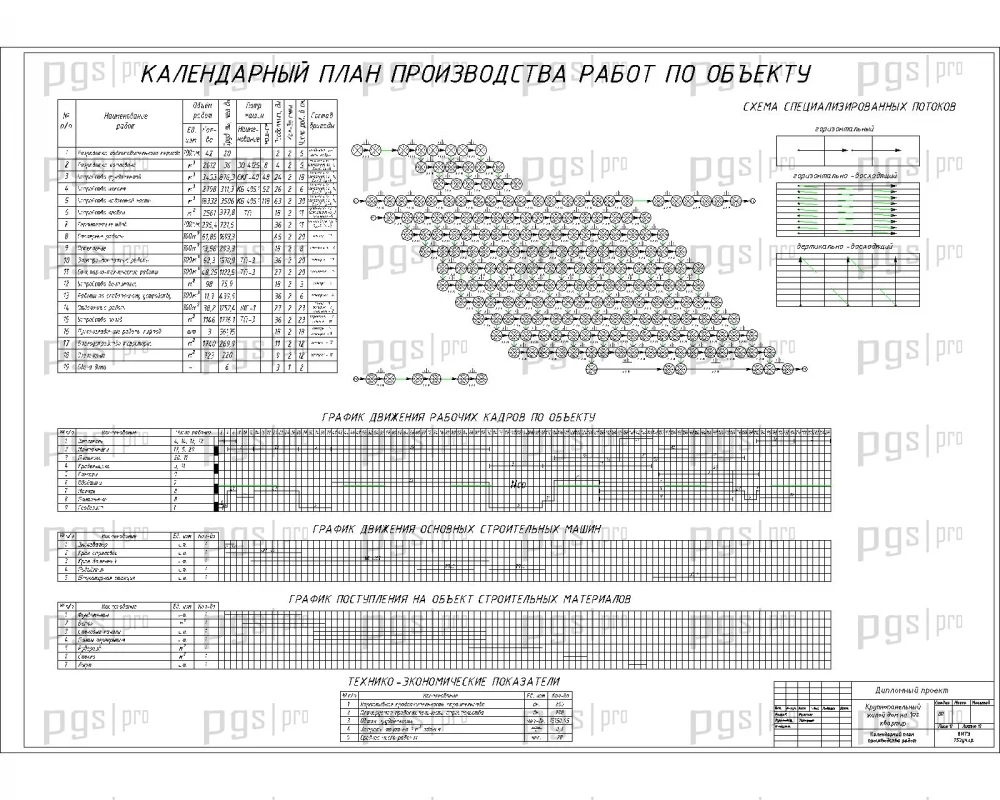

• Практическая направленность: технологическая карта на монтаж панелей, календарный график, строительный генплан, технико-экономические показатели.
• Ручной расчет конструкций: плиты перекрытия, наружные стеновые панели, фундаментные конструкции с подбором арматуры.
• Адаптивность: возможность привязки проекта к любому региону России путем пересчета теплотехнического и геологического разделов.
• Готовность к защите: соответствует требованиям специальности ПГС, включает разделы по охране труда, окружающей среды и защите от ССП.
• Доступная стоимость: готовый диплом ПГС по цене 6 000 рублей.
• Возможность частичного выкупа: на pgsdiplom.pro можно приобрести отдельные разделы пояснительной записки или листы чертежей.
