Дипломный проект №2072 «Многоэтажный жилой дом с 2-ух уровневой автостоянкой в г. Казань» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности со встроенной автостоянкой и предназначен для комфортного проживания семей различного состава. Проект выполнен с учетом климатических условий г. Казань и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект №2072 можно по доступной цене — это качественный шаблон проекта для студентов строительных специальностей.

Проектируемый объект — многоэтажный жилой дом с двухуровневой встроенной автостоянкой, расположенный в г. Казань. Данный ПГС дипломный проект относится к категории многоэтажных жилых зданий повышенной этажности со смешанным функциональным назначением и разработан в соответствии с требованиями СНиП 2.08.01-89 «Жилые здания». Здание имеет высоту 42 м и включает 14 типовых жилых этажей, цокольный этаж с офисными помещениями и два подвальных этажа с автостоянкой. Проект ориентирован на программу кредитования молодых семей и предназначен для небогатого населения.

Архитектурный облик здания формируется современным фасадным решением с купольным завершением на кровле. Цокольный этаж здания (отм. -3,600 м) включает в себя офисные помещения с рабочими кабинетами площадью от 4,4 м² до 8,94 м². На этом же этаже расположено 6 санитарных узлов. Высота цокольного этажа — 3,6 м. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых зданий со встроенными автостоянками. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2072 предлагает оптимальное соотношение цены и качества.

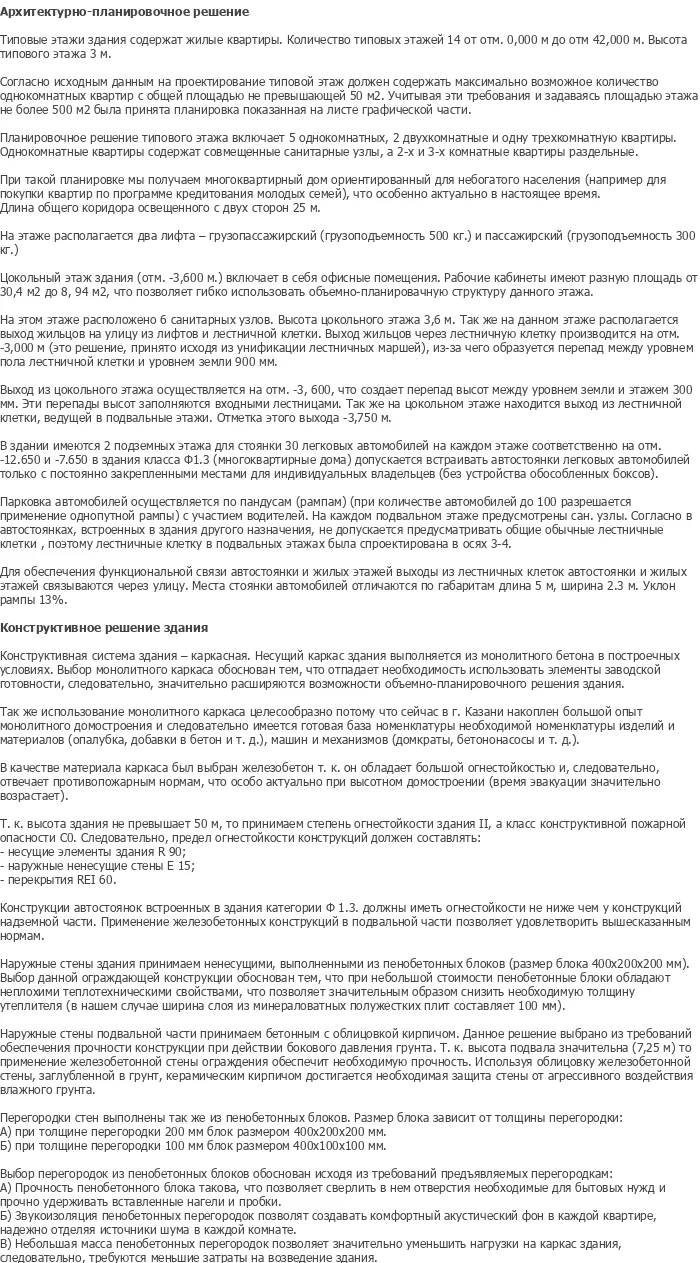

Типовые этажи здания содержат жилые квартиры. Количество типовых этажей — 14 от отм. 0,000 м до отм. 42,000 м. Высота типового этажа — 3 м. Согласно исходным данным на проектирование типового этажа должен содержать максимально возможное количество однокомнатных квартир с общей площадью не превышающей 50 м². Учитывая эти требования и задаваясь площадью этажа не более 500 м² была принята планировка показанная на листе графической части. Планировочное решение типового этажа включает 5 однокомнатных, 2 двухкомнатные и одну трехкомнатную квартиры. Однокомнатные квартиры содержат совмещенные санитарные узлы, а 2-х и 3-х комнатные квартиры — раздельные.

При такой планировке получаем многоквартирный дом ориентированный для небогатого населения (например для покупки квартир по программе кредитования молодых семей), что особенно актуально в настоящее время. Длина общего коридора освещенного с двух сторон — 25 м. На этаже располагается два лифта — грузопассажирский (грузоподъемность 500 кг) и пассажирский (грузоподъемность 300 кг). Вход из цокольного этажа осуществляется на отм. -3,600, что создает перепад высот между уровнем земли и этажом 300 мм. Эти перепады высот заполняются входными лестницами.

В здании имеется 2 подземных этажа для стоянки 30 легковых автомобилей на каждом этаже соответственно на отм. -12,650 и -7,650. В здания класса Ф1.3 (многоквартирные дома) допускается встраивать автостоянки легковых автомобилей только с постоянно закрепленными местами для индивидуальных владельцев (без устройства обособленных боксов). Парковка автомобилей осуществляется по пандусам (рампам) с уклоном 13% с участием водителей. На каждом подвальном этаже предусмотрены санитарные узлы. Места стоянки автомобилей отличаются по габаритам: длина 5 м, ширина 2,3 м.

Конструктивная система здания — каркасная. Несущий каркас здания выполняется из монолитного бетона в построечных условиях. Выбор монолитного каркаса обоснован тем, что создает необходимую прочность. Используя облицовку железобетонной готовности, следовательно, значительно расширяются возможности объемно-планировочного решения здания. Так же использование монолитного каркаса целесообразно потому что сейчас в г. Казани накоплен большой опыт монолитного домостроения и следовательно имеется готовая база номенклатуры изделий и материалов (опалубка, добавки в бетон и т.д.), машин и механизмов (домкраты, бетононасосы и т.д.).

В качестве материала каркаса был выбран железобетон, т. к. он обладает большой огнестойкостью и, следовательно, отвечает противопожарным нормам, что особо актуально при высотном домостроении (время эвакуации значительно возрастает). Т. к. высота здания не превышает 50 м, то принимаем степень огнестойкости здания II, а класс конструктивной пожарной опасности С0. Следовательно, предел огнестойкости конструкций должен составлять: несущие элементы здания R 90; наружные ненесущие стены E 15; перекрытия REI 60. Конструкции автостоянок встроенных в здания категории Ф 1.3 должны иметь огнестойкости не ниже чем у конструкций надземной части. Применение железобетонных конструкций в подвальной части позволяет удовлетворить вышесказанным нормам.

Наружные стены здания принимаем ненесущими, выполненными из пенобетонных блоков (размер блока 400×200×200 мм). Выбор данной ограждающей конструкции обоснован тем, что при небольшой стоимости пенобетонные блоки обладают неплохими теплотехническими свойствами, что позволяет значительным образом снизить необходимую толщину утеплителя. В нашем случае ширина слоя из минераловатных полужестких плит составляет 100 мм. Наружные стены подвальных частей принимаем бетонным с облицовкой кирпичом. Данное решение выбрано из требований обеспечения прочности конструкции при действии бокового давления грунта. Т. к. высота подвала значительна (7,25 м) то применение железобетонной стены ограждения обеспечит необходимую прочность. Используя облицовку железобетонной стены, заглубленной в грунт, керамическим кирпичом достигается необходимая защита стены от агрессивного воздействия влажного грунта.

Технологический раздел проекта включает технологию производства работ, выбор крана и его привязку к объекту, расчет зон работы и влияния крана, основные принципы проектирования календарного графика. Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций, основные мероприятия по технике безопасности. Календарный план составлен с учетом сезонности и технологических пауз, применяется для оптимизации критического пути строительства.

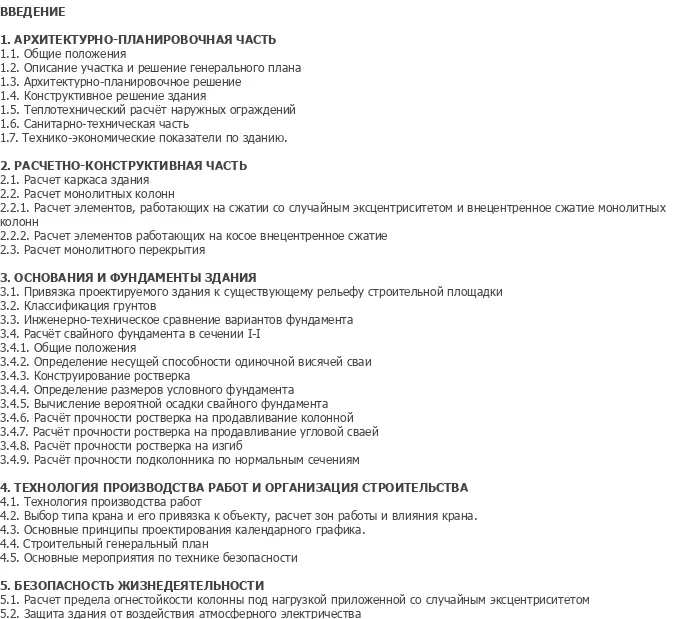

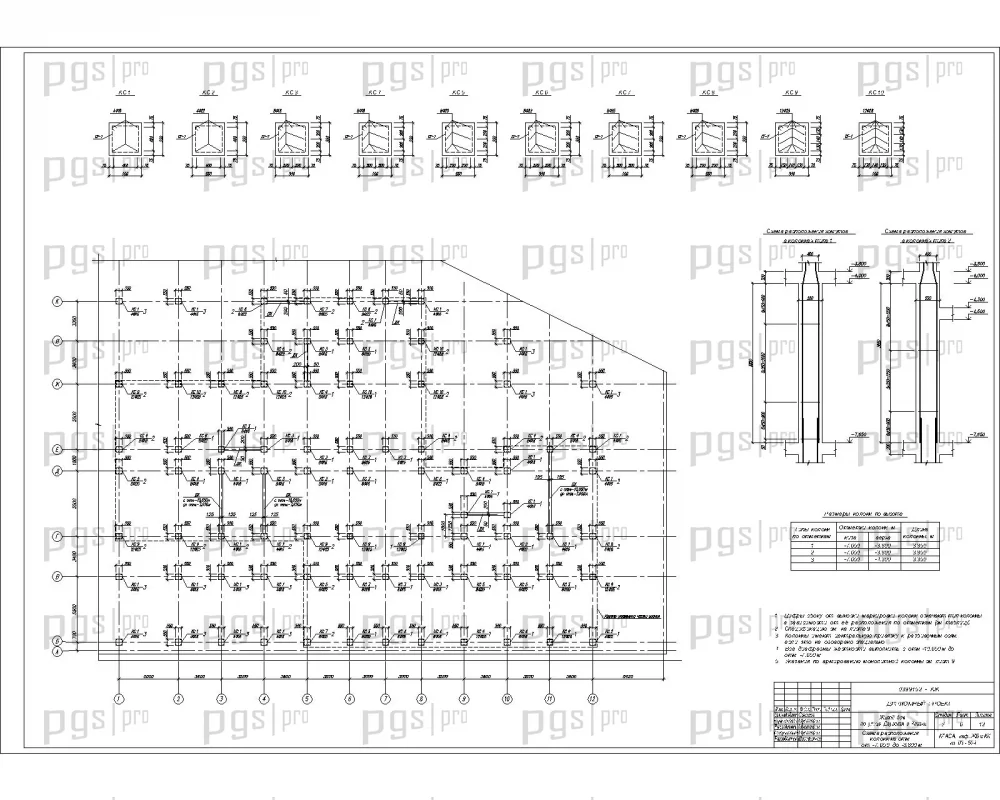

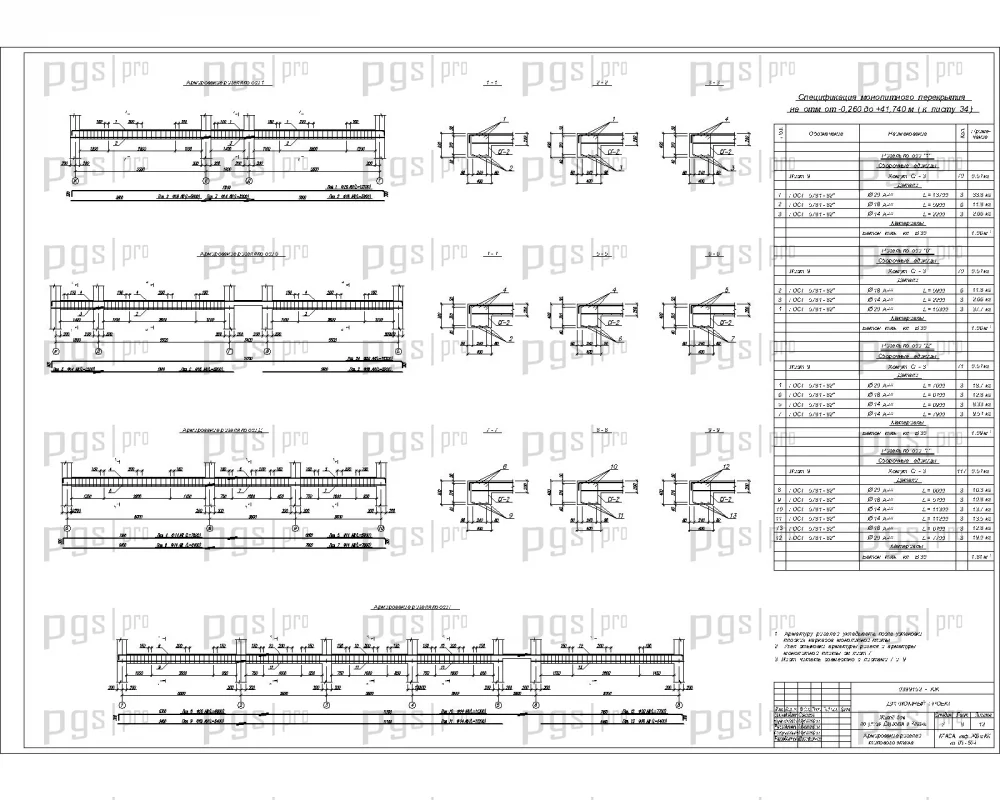

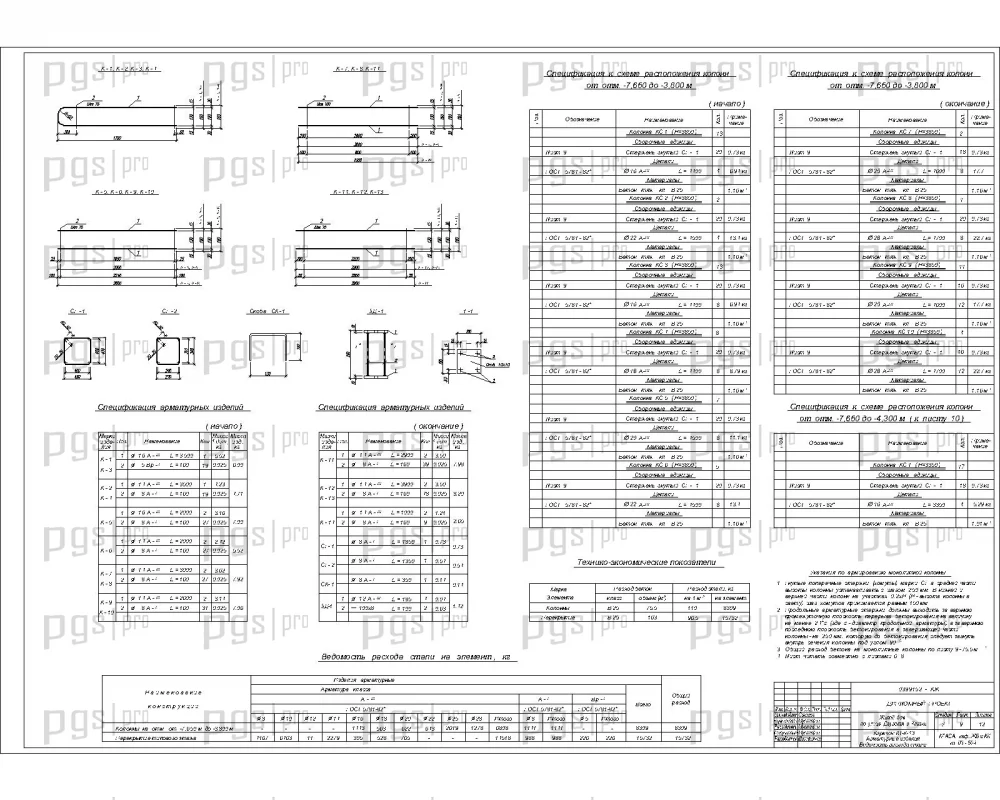

Раздел безопасности жизнедеятельности включает расчет предела огнестойкости колонны под нагрузкой приложенной со случайным эксцентриситетом, защиту здания от воздействия атмосферного электричества. Расчетно-конструктивная часть включает расчет каркаса здания, расчет монолитных колонн (элементов, работающих на сжатие со случайным эксцентриситетом и внецентренное сжатие, элементов работающих на косое внецентренное сжатие), расчет монолитного перекрытия. Раздел оснований и фундаментов включает привязку проектируемого здания к существующему рельефу, классификацию грунтов, инженерно-техническое сравнение вариантов фундамента, расчет свайного фундамента в сечении I-I с определением несущей способности одноочной висячей сваи, конструирование ростверка, определение размеров условного фундамента, вычисление вероятной осадки свайного фундамента, расчет прочности ростверка на продавливание, изгиб и по нормальным сечениям.

Диплом №2072 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 74 листа пояснительной записки и 11 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Уникальное функциональное решение: многоэтажный жилой дом с двухуровневой встроенной автостоянкой — редкий и престижный объект для защиты.
• Современная монолитная технология: каркасная система с монолитным железобетонным каркасом — актуальные решения в высотном строительстве.
• Разнообразие конструкций: свайный фундамент, монолитный ростверк, монолитные колонны и перекрытия, пенобетонные блоки — расчет и конструирование всех основных элементов.
• Практическая направленность: календарный план, строительный генплан, технико-экономические показатели.
• Сложная инженерная задача: расчет свайного фундамента с определением несущей способности сваи, конструирование ростверка, расчет осадки.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по безопасности жизнедеятельности.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2072 по доступной цене — 4 000 рублей.
