Дипломный проект №2073 разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Тема проекта — 10-этажный монолитный жилой дом с встроенным магазином в г. Юрга, входящий в состав жилого комплекса. Объект относится к категории многоэтажных жилых зданий с встроенно-пристроенными помещениями общественного назначения. Проект включает полный комплект из 9 листов графической части и 150 листов расчётно-пояснительной записки, выполненных в соответствии с требованиями ГОСТ и вузовской программы подготовки инженеров-строителей. Данный шаблон проекта подходит студентам строительных специальностей, преподавателям и специалистам по проектированию жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2073 предлагает качественное решение с полным расчётом монолитного железобетонного перекрытия, теплотехническим расчётом ограждающих конструкций и оформлением.

Дипломный проект №2073 посвящён проектированию 10-этажного монолитного жилого дома с встроенным магазином в г. Юрга. Объект входит в состав жилого комплекса из четырёх домов и представляет собой современное многоэтажное здание с подвальным этажом, десятью жилыми этажами и техническим этажом. Здание имеет три подъезда, прямоугольную форму в плане размером 81×19 м и общей высотой 40 м. Объект рассчитано на комфортное проживание с учётом современных требований к энергоэффективности, функциональности и безопасности.

Общая площадь здания составляет 11332,72 м², площадь застройки — 1403,75 м², строительный объём — 49919 м³. Жилая площадь здания — 7768,4 м². В здании запроектировано 140 квартир: 70 однокомнатных, 60 двухкомнатных и 10 трёхкомнатных. На цокольном этаже размещены магазины площадью 3893,1 м², а также подсобные помещения: электрощитовая и тепловой узел. Каждая секция оборудована двумя лифтами грузоподъёмностью 630 кг и 320 кг со скоростью 1 м/с. Высота типового этажа — 3 м, цокольного — 4,2 м, технического — 2,7 м.

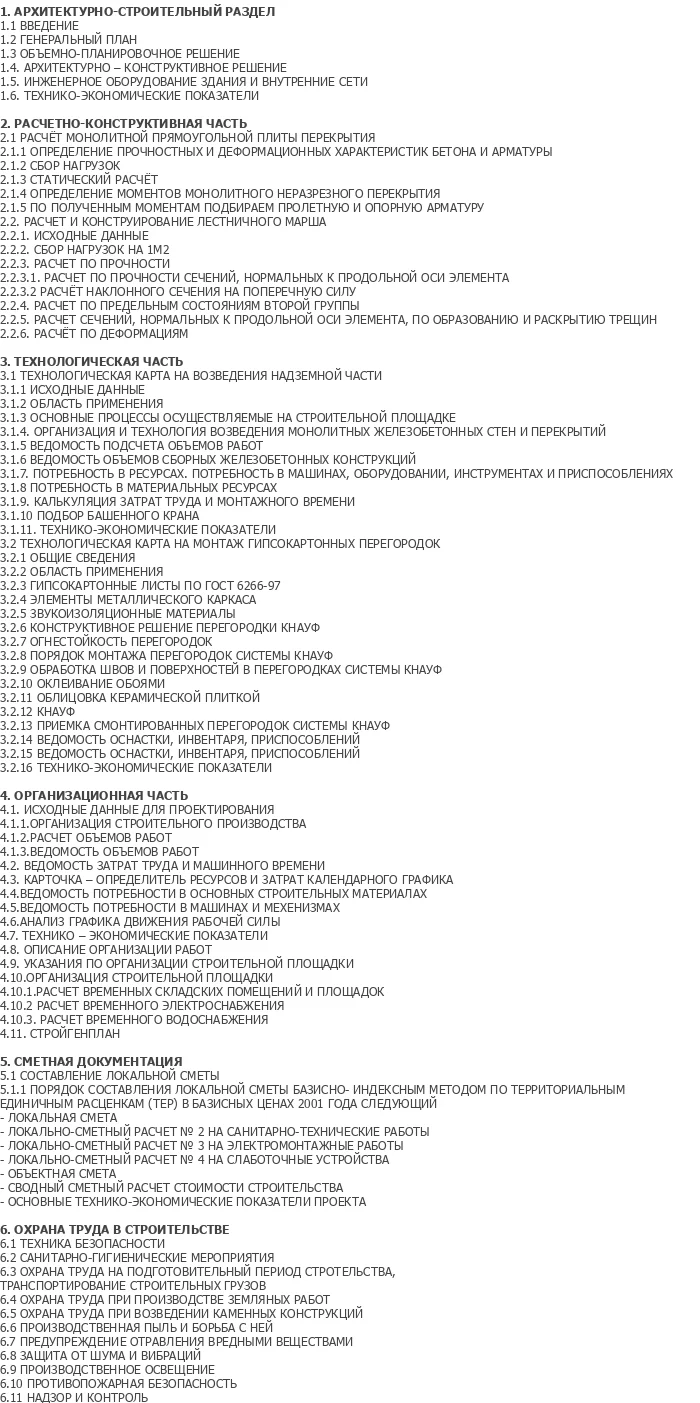

Данный готовый диплом ПГС разработан с полным комплектом расчётов: теплотехнический расчёт наружных стен и покрытия, расчёт монолитного ребристого перекрытия типового этажа на действие изгибающих моментов в двух направлениях, подбор арматуры классов А-III, А-II, Вр-1. Расчётная часть выполнена для пяти типов плит различных размеров. Графическая часть из 9 листов AutoCAD содержит архитектурные и конструктивные чертежи, планы этажей, фасады, разрезы и узлы. Пояснительная записка объёмом 150 листов включает архитектурно-строительный раздел, технологию и организацию строительного производства, сметную документацию, а также раздел безопасности и экологичности проектных решений.

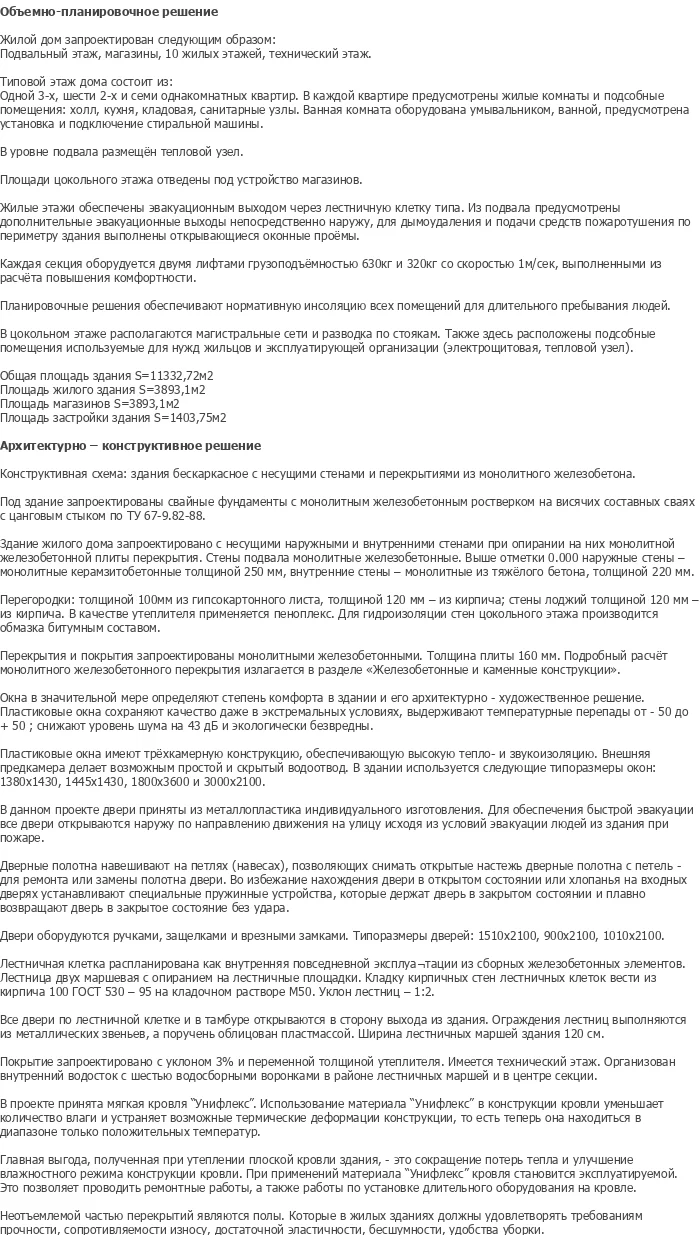

Архитектурно-планировочная часть дипломного проекта №2073 разработана с учётом функционального зонирования помещений многоэтажного жилого дома. Типовой этаж включает одну трёхкомнатную, шесть двухкомнатных и семь однокомнатных квартир. В каждой квартире предусмотрены жилые комнаты и подсобные помещения: холл, кухня, кладовая, санитарные узлы. Ванная комната оборудована умывальником, ванной, предусмотрена установка стиральной машины.

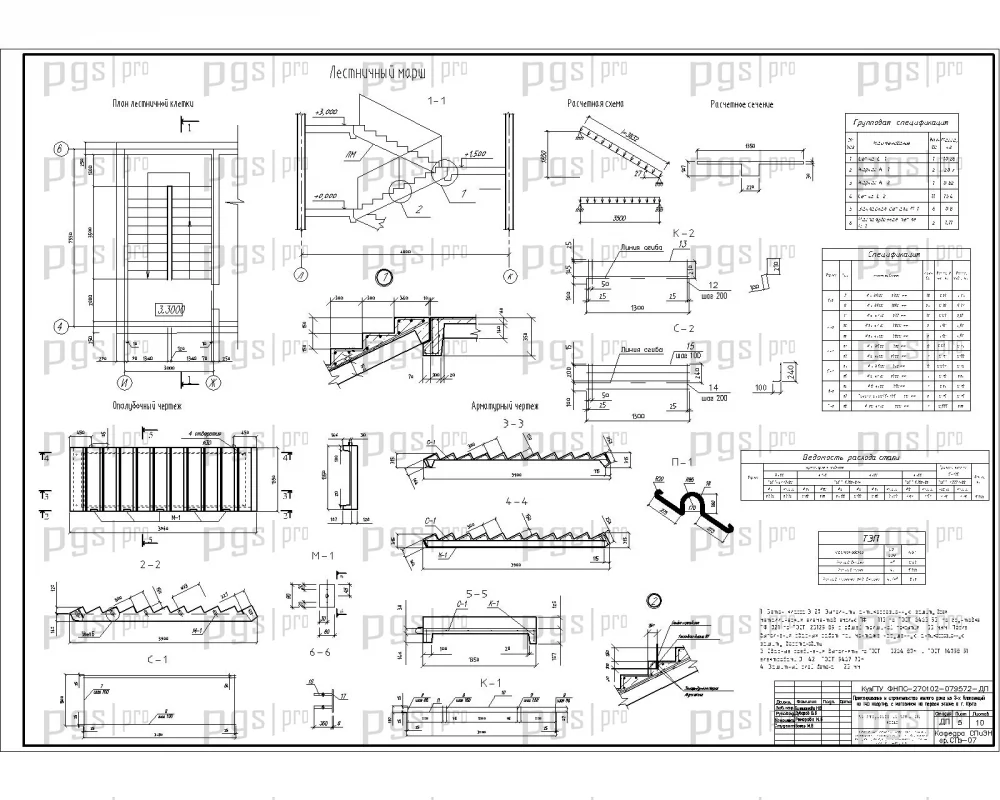

Планировочные решения обеспечивают нормативную инсоляцию всех помещений для длительного пребывания людей. Жилые этажи имеют эвакуационный выход через лестничную клетку. Из подвала предусмотрены дополнительные эвакуационные выходы непосредственно наружу, а также открывающиеся оконные проёмы для дымоудаления и подачи средств пожаротушения по периметру здания. Лестничная клетка распланирована как внутренняя повседневной эксплуатации из сборных железобетонных элементов, двухмаршевая с опиранием на лестничные площадки, ширина маршей — 120 см. Все двери по лестничной клетке и в тамбуре открываются наружу по направлению выхода из здания.

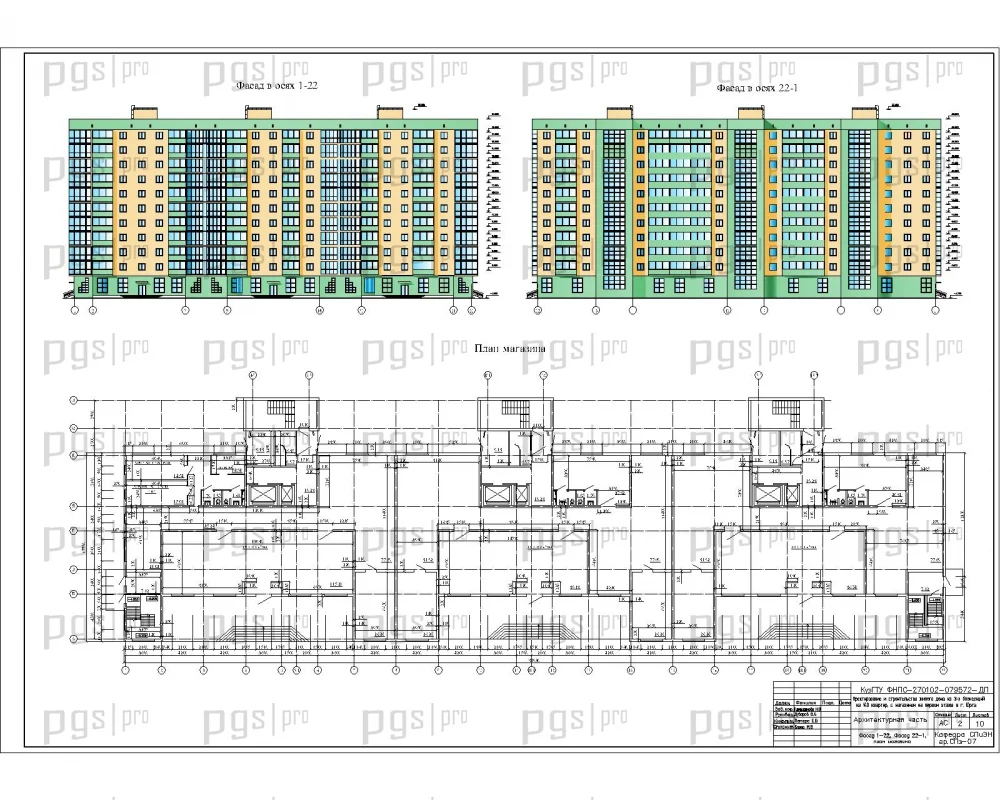

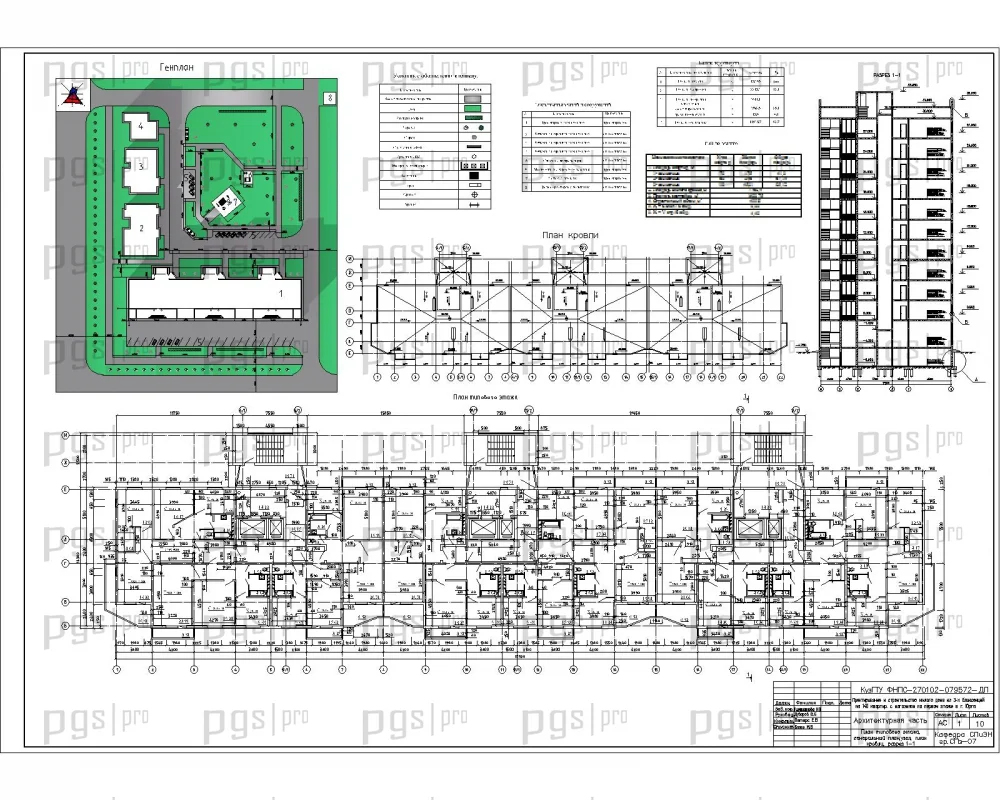

Генеральный план предусматривает расположение здания на свободной площадке с подъездными дорогами шириной 7,5 м и тротуарами шириной 2,5 м с асфальтобетонным покрытием. Предусмотрены ливневая канализация с щелевыми ливнеприёмниками, вертикальная планировка площадки, посадка деревьев лиственных и хвойных пород, устройство газонов и цветников. Площадь участка — 18,368 га, площадь озеленения — 11538,7 м² (62,7%). Архитектурно-планировочный раздел представлен 2 листами графической части: фасады, план магазина, план типового этажа, план кровли, поперечный разрез, ситуационный план, технико-экономические показатели.

Конструктивная схема здания — бескаркасная с несущими стенами и перекрытиями из монолитного железобетона. Несущие наружные и внутренние стены воспринимают нагрузки от монолитных железобетонных плит перекрытия толщиной 160 мм. Наружные стены выполнены двухслойными общей толщиной 350 мм: монолитный керамзитобетон 250 мм с наружным утеплением пеноплексом 100 мм по результатам теплотехнического расчёта. Внутренние стены — монолитные из тяжёлого бетона толщиной 220 мм. Перегородки — из гипсокартона толщиной 100 мм. В качестве утеплителя применяется пеноплекс, для гидроизоляции стен цокольного этажа производится обмазка битумным составом.

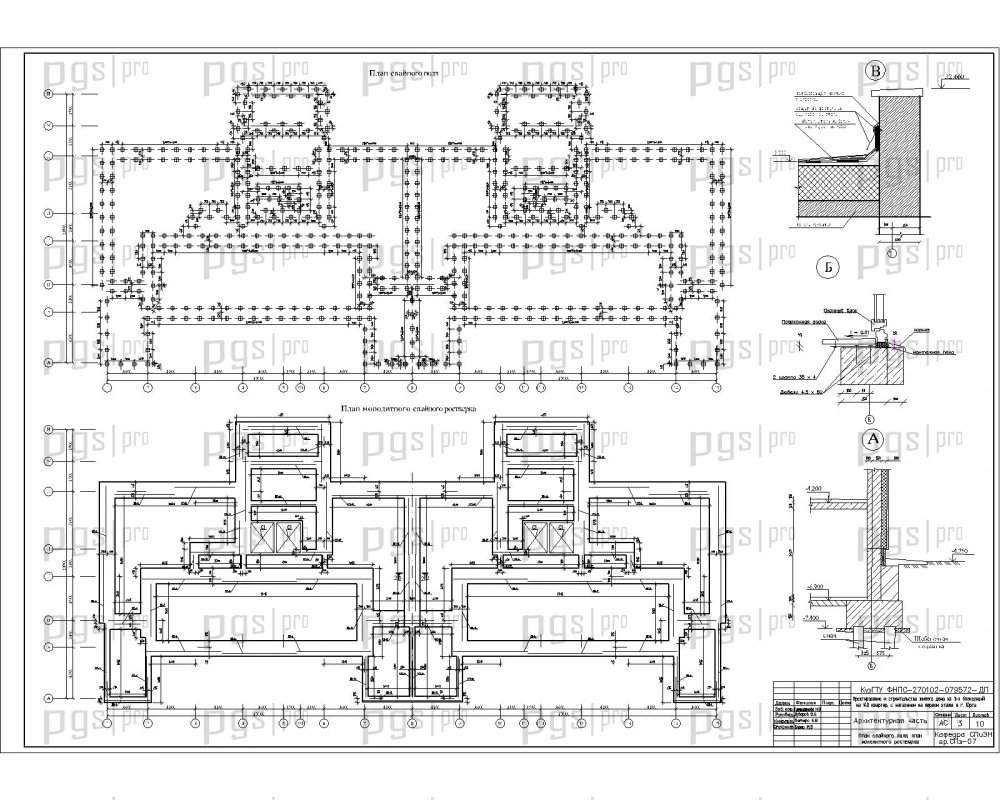

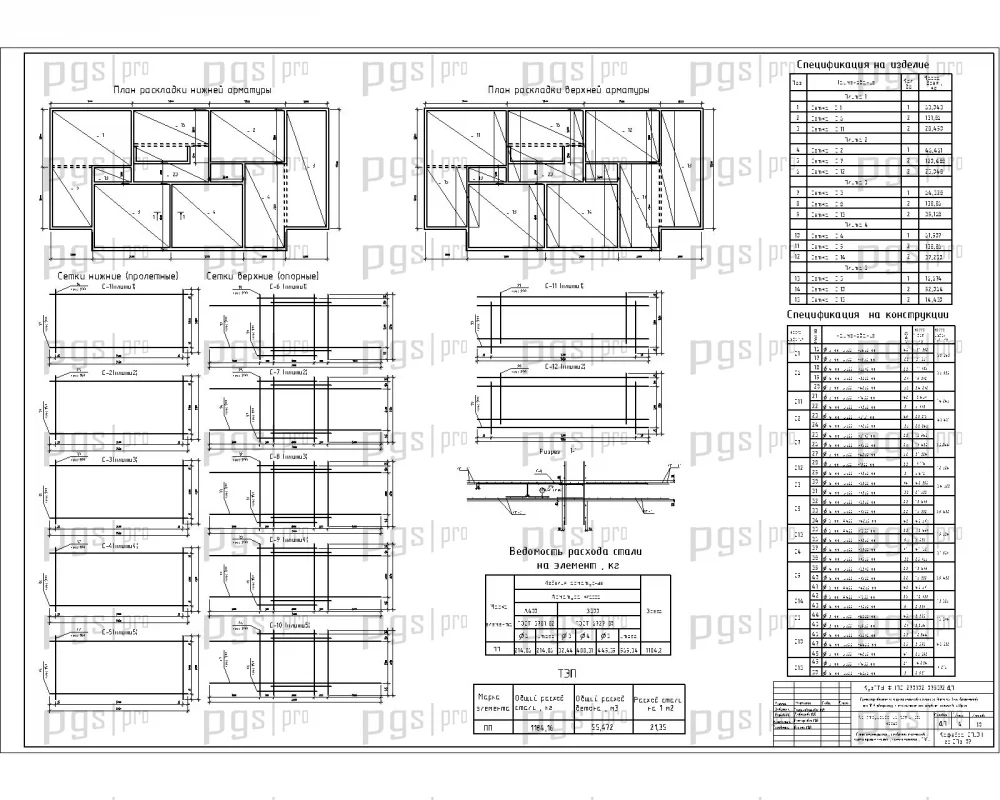

Фундаменты — свайные с монолитным железобетонным ростверком размером 1400×500 мм на висячих составных сваях сечением 300×300 мм и длиной 12 м с цанговым стыком по ТУ 67-9.82-88. Выполнен сбор нагрузок на обрез фундамента в двух расчётных сечениях, определён проектный отказ сваи. Перекрытия и покрытия запроектированы монолитными железобетонными из бетона класса В-22,5 с арматурой А-III, А-II, Вр-1. Расчёт монолитного ребристого перекрытия типового этажа выполнен для плиты, опертой по контуру, с учётом работы на изгиб в двух направлениях. Подбор арматуры проведён для пролётных и опорных зон пяти типов плит и балочных плит.

Кровля — мягкая плоская кровля «Унифлекс» с уклоном 3% и переменной толщиной утеплителя. Организован внутренний водосток с шестью водосборными воронками в районе лестничных маршей и в центре секции. Окна — пластиковые трёхкамерные, снижающие уровень шума на 43 дБ, экологически безвредные. Типоразмеры окон: 1380×1430, 1445×1430, 1800×3600, 3000×2100 мм. Двери — металлопластиковые индивидуального изготовления, открываются наружу по направлению движения на улицу согласно условиям эвакуации при пожаре. Типоразмеры дверей: 1510×2100, 900×2100, 1010×2100 мм. Лестничные ограждения выполнены из металлических звеньев, поручень облицован пластмассой.

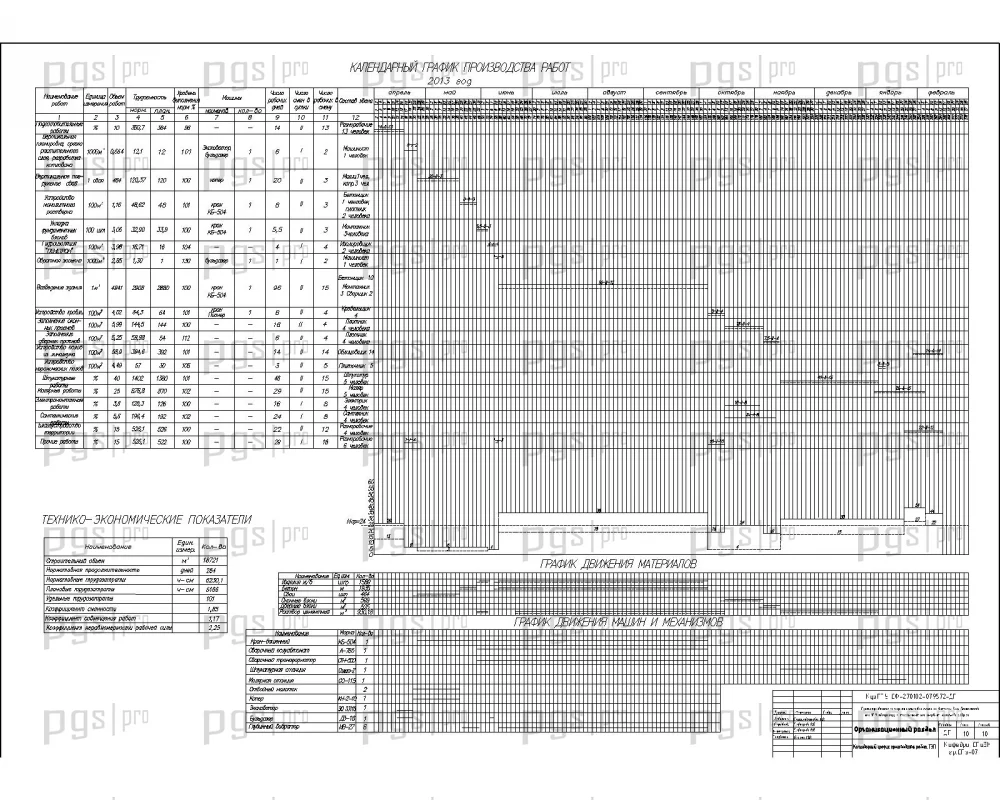

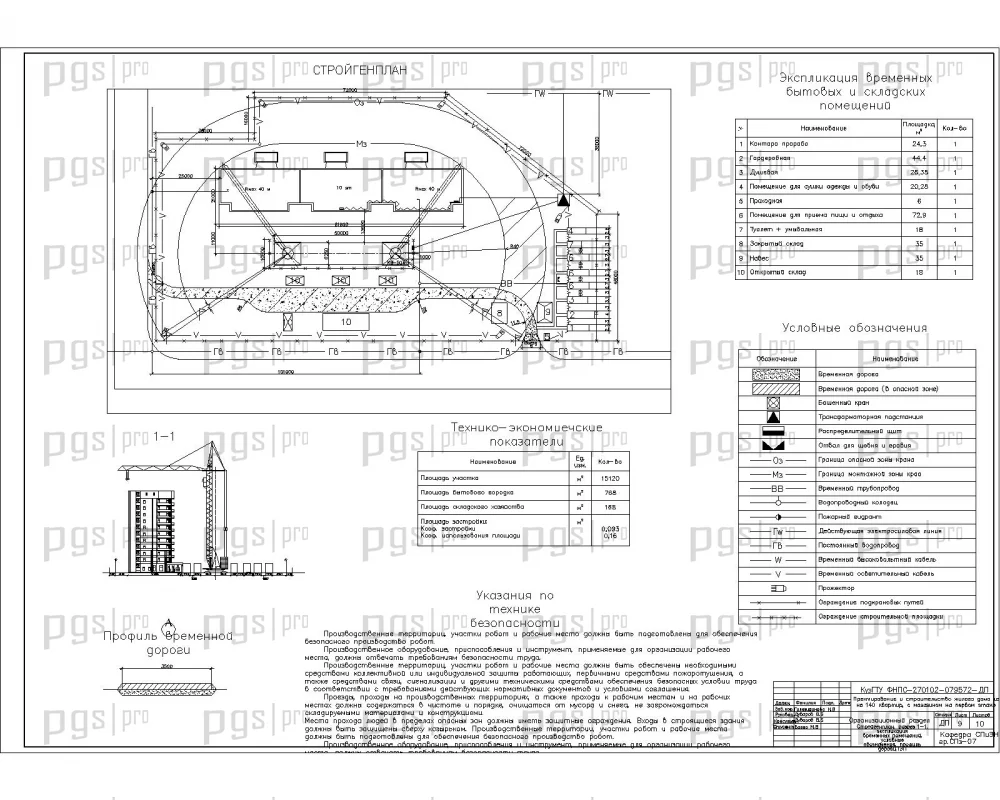

Технологический раздел дипломного проекта №2073 содержит решения по организации строительного производства, выбору методов возведения монолитных железобетонных конструкций, подбору машин и механизмов. На возведение здания разработан комплексный календарный сетевой график, определена потребность в трудовых и материальных ресурсах, машинах и механизмах. Плановая продолжительность строительства составляет 11 месяцев, что меньше нормативного срока 13,1 месяца. В составе проекта организации строительства разработан объектный стройгенплан с расчётом расположения строительного крана, организацией складского и подсобного помещения, расчётом энерго- и водоснабжения строительной площадки.

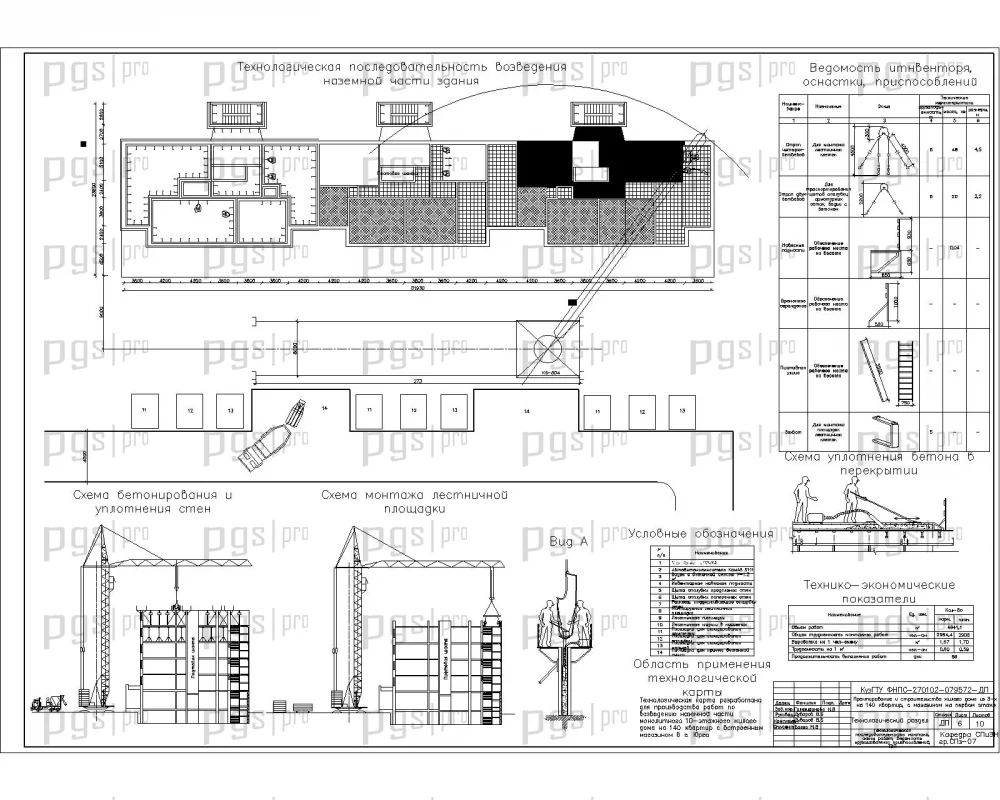

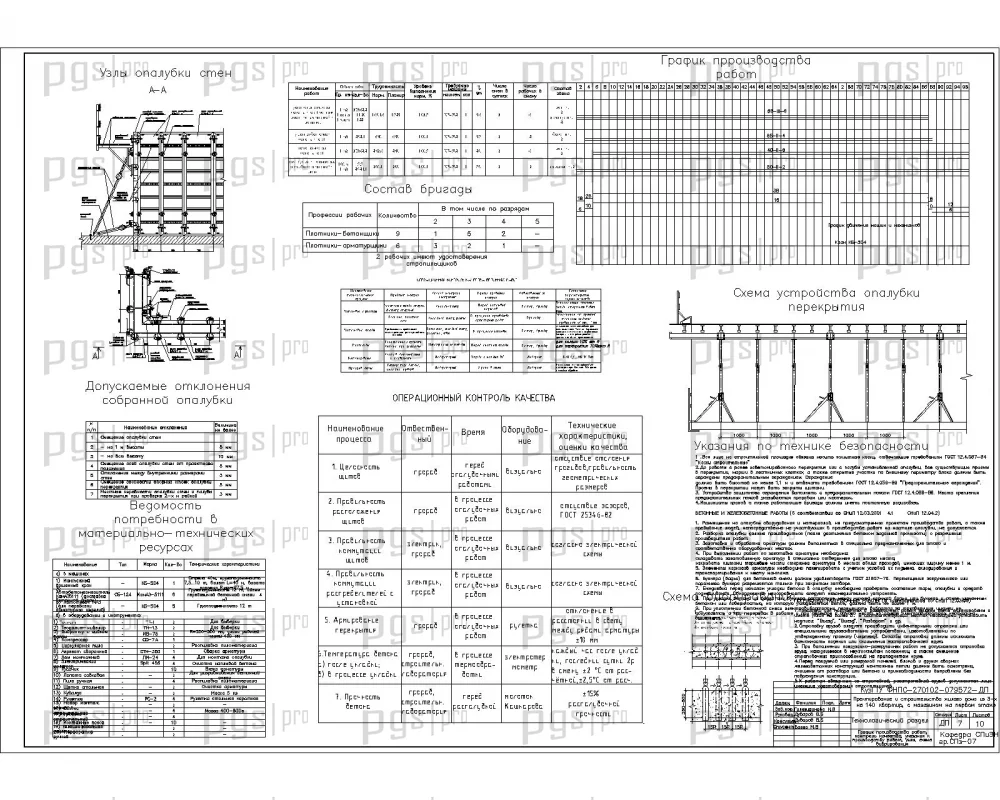

Для детальной проработки разработана технологическая карта на возведение надземной части здания. Основной машиной при производстве бетонных работ является башенный кран КБ-504 грузоподъёмностью 10 т с вылетом стрелы 40 м. Для бетонирования перекрытия используется опалубка Dokaflex 20, состоящая из стоек, тавровых балок и ламинированной фанеры. При бетонировании стен выполняются разбивка осей, монтаж арматурных сеток, установка фиксаторов защитного слоя 20 мм, монтаж опалубки. Укладка и уплотнение бетонной смеси производятся глубинным вибратором полосами с применением ограничителей. Разопалубливание перекрытия разрешается при достижении прочности бетона 70% с установкой технологических стоек. Срок выполнения работ по технологической карте — 86 дней, выработка — 1,7 м³ на 1 чел-смену.

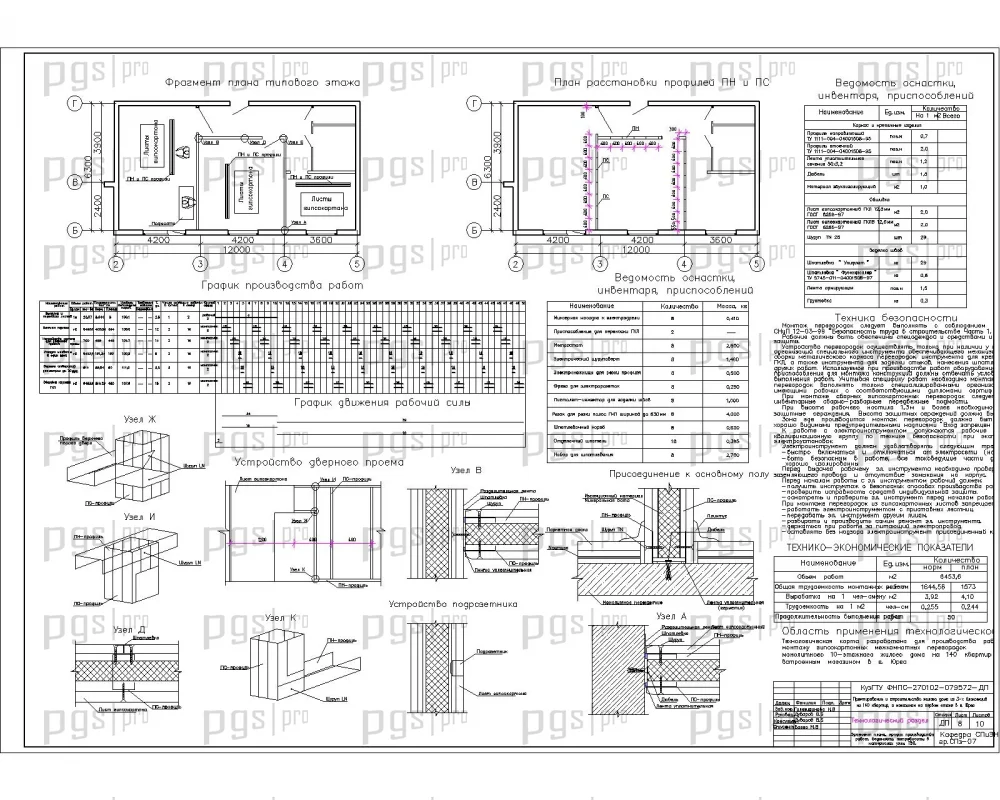

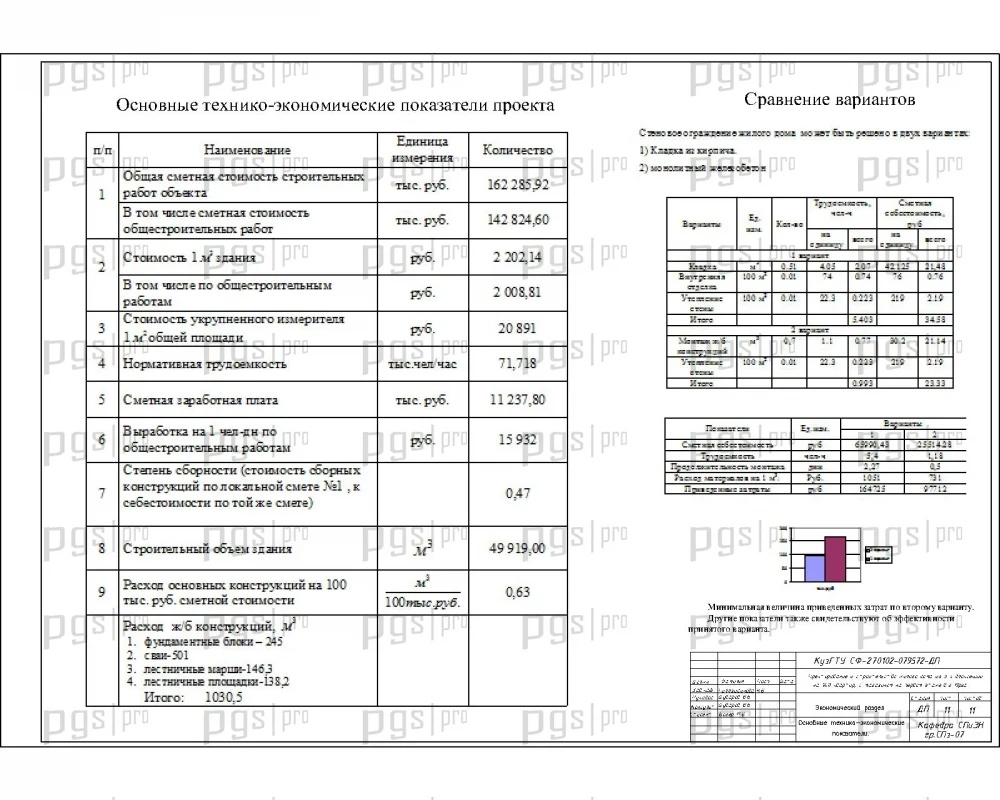

Также разработана технологическая карта на производство гипсокартонных перегородок. Монтаж выполняется в период отделочных работ до устройства чистых полов при завершении всех «мокрых» процессов. Очередность операций: разметка проектного положения, установка направляющих профилей, монтаж дверных коробок совместно с каркасом, крепление гипсокартонных листов, укладка изоляционного материала, крепление листов с другой стороны. Срок выполнения — 50 дней, выработка — 5,5 м² на 1 чел-смену. На строительство объекта составлена объектная смета в ценах 1984 г. с индексацией в текущие цены 2008 г. и локальная смета на производство бетонных работ. Сметная стоимость бетонных работ — 34 107 784 руб., сметная стоимость здания — 191 413 000 руб., стоимость 1 м² — 16 890 руб.

Диплом №2073 выделяется среди аналогичных работ по ПГС следующими характеристиками:

• Полная комплектация: 150 листов расчётно-пояснительной записки и 9 листов графической части — объём соответствует требованиям вузовской подготовки.
• Сложный инженерный объект: 10-этажный монолитный жилой дом с встроенными магазинами — актуальная тема для современного строительства.
• Детальный расчёт перекрытий: полный расчёт монолитного ребристого перекрытия на изгиб в двух направлениях с подбором арматуры для 5 типов плит и балочных плит из бетона В-22,5.
• Теплотехнические расчёты: проверка наружных стен и покрытия на соответствие требованиям энергоэффективности с учётом климатических условий г. Юрга.
• Полный ППР: комплексный календарный сетевой график, объектный стройгенплан, технологические карты на бетонные работы и гипсокартонные перегородки.
• Сметная документация: объектная и локальная сметы с полным перечнем затрат и технико-экономическими показателями.
• Современные материалы: керамзитобетонные стены, пеноплекс, мягкая кровля «Унифлекс», пластиковые трёхкамерные окна.
• Полный инженерный комплекс: теплоснабжение, водоснабжение, канализация, электроснабжение, слаботочные сети, пожарно-охранная сигнализация.
• Готовность к защите: проект соответствует требованиям ГОСТ по специальности ПГС и включает раздел безопасности и экологичности проектных решений.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчётом и оформлением. Вы можете скачать проект или купить проект №2073 по доступной цене. Данный проект 2 этажного жилого дома и аналогичные многоэтажные решения представлены в каталоге сайта.
