Дипломный проект №2074 «17-ти этажный 2-х секционный монолитный жилой дом в пос. Купавна» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности с применением монолитного железобетона и предназначен для комфортного проживания семей различного состава. Проект выполнен с учетом климатических условий пос. Купавна и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект №2074 можно по доступной цене — это качественный шаблон проекта для студентов строительных специальностей.

Проектируемый объект — 17-этажный двухсекционный монолитный жилой дом, расположенный в пос. Купавна. Данный ПГС дипломный проект относится к категории многоэтажных жилых зданий повышенной этажности и разработан в соответствии с требованиями СНиП 2.08.01-89 «Жилые здания». Здание состоит из двух секций, которые в плане образуют прямоугольник. Основным методом строительства надземной части является возведение монолитных несущих конструкций дома в щитовой переставной опалубке. Проект ориентирован на комфортное проживание семей различного состава с соблюдением действующих бытовых, санитарных и противопожарных норм.

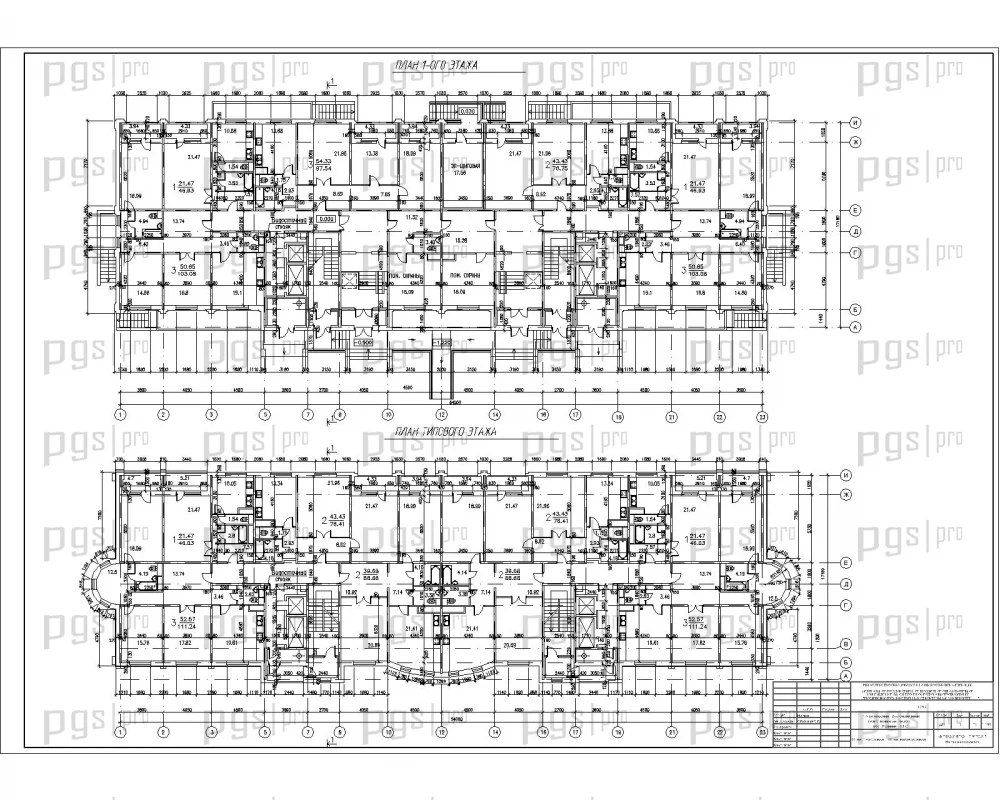

Квартиры запроектированы 1-2-3-х комнатные. Все квартиры имеют лоджии. Трехкомнатные квартиры оборудованы двумя санитарными узлами (один из них гостевой). Все квартиры на этажах запроектированы с учетом размещений помещений (туалетов и ванных комнат) друг под другом. Жилые комнаты и кухни запроектированы с естественным освещением через наружные оконные проемы. Во всех квартиры предусмотрены выходы на лоджии. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных монолитных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2074 предлагает оптимальное соотношение цены и качества.

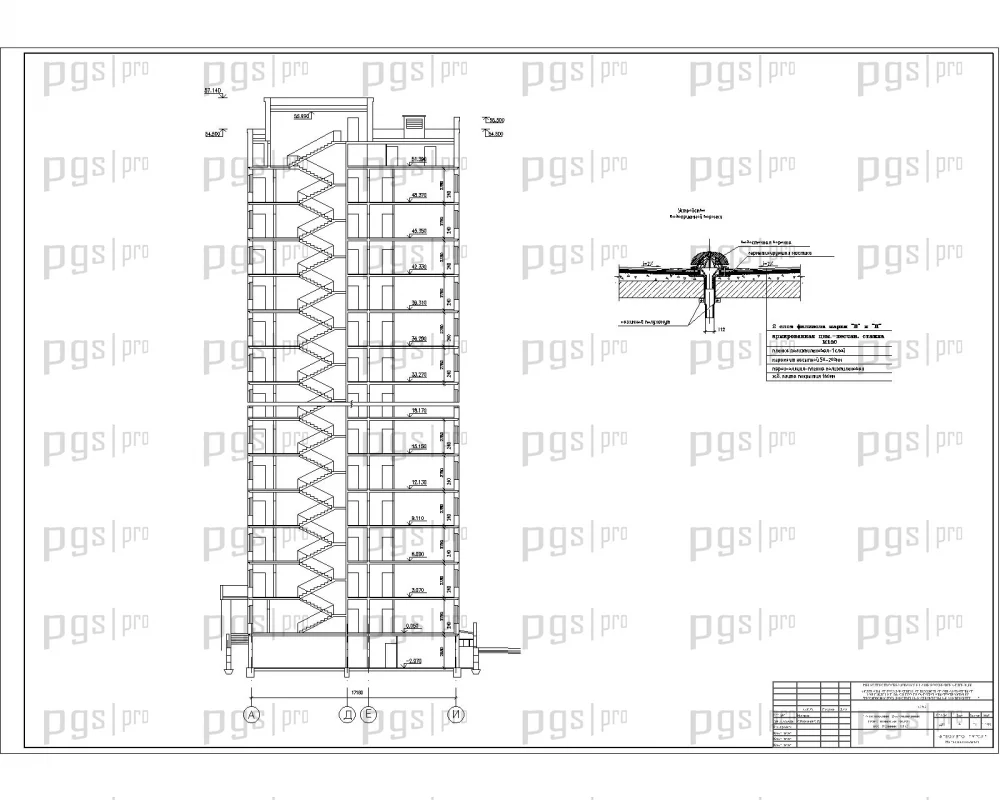

Здание состоит из двух секций, которые в плане образуют прямоугольник. Входные площадки и лифтовые холлы первого этажа располагаются на отметке -1,200. Входной холл оборудован подъемником. Лестнично-лифтовой узел расположен в центральной части секции. Лестница незадымляемая 1 типа со входом через наружную воздушную зону по лоджиям. На верху лестница имеет выход на кровлю, внизу ведет непосредственно наружу.

Вторым эвакуационным выходом является выход через лоджии квартир по металлическим лестницам с 17 по 5 этажи, а также переход по лоджиям в соседнюю секцию с 17 по 6 этажи. В каждой секции запроектировано по два лифта грузоподъемностью 400 и 630 кг. Система мусороудаления и пожаротушения мусоропроводов разработана на основании ТУ-4859-010-05763777-98 (фирма «Прана») и ТСН ПТ-99-МО.

Вентиляция всех помещений здания осуществляется с помощью вентиляционных коробов из оцинкованной стали. Теплый воздух удаляющий из жилых помещений поступает в чердачное пространство и удаляется специальными вытяжными шахтами, установленными на кровле. Отвод дождевой воды предусматривается через приемные водосточные воронки в чердачное пространство и далее в располагаемый в лифтовом холле общий для всех воронок дома водосточный стояк. Парапеты на крыше выполняются из кирпича.

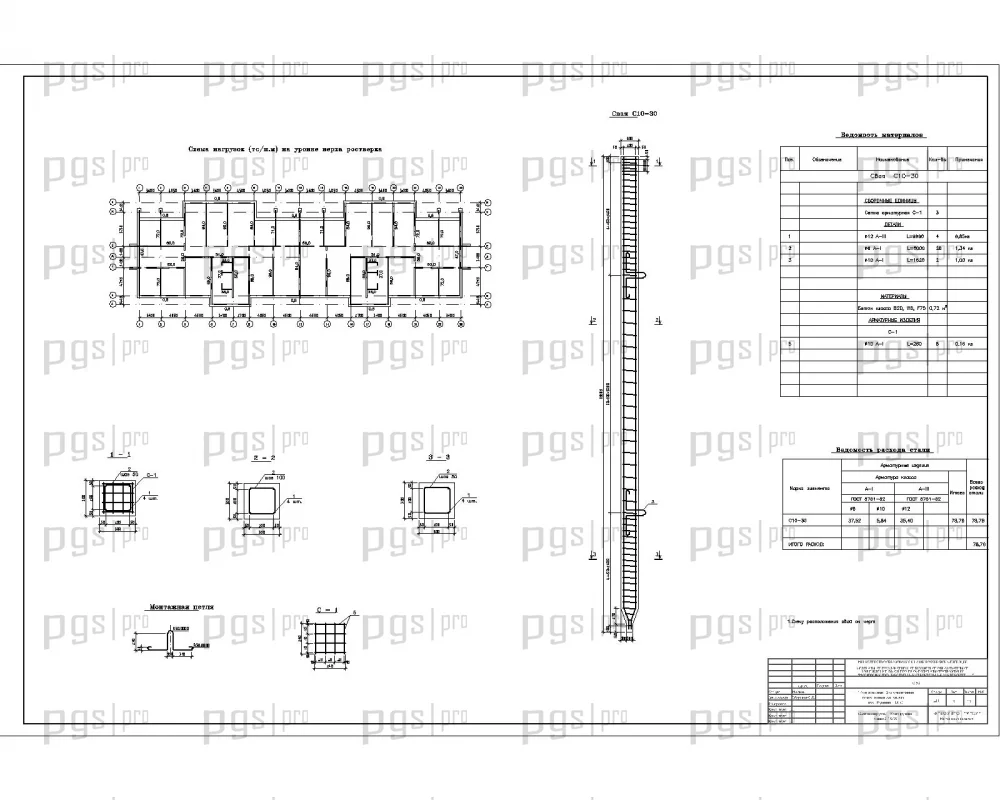

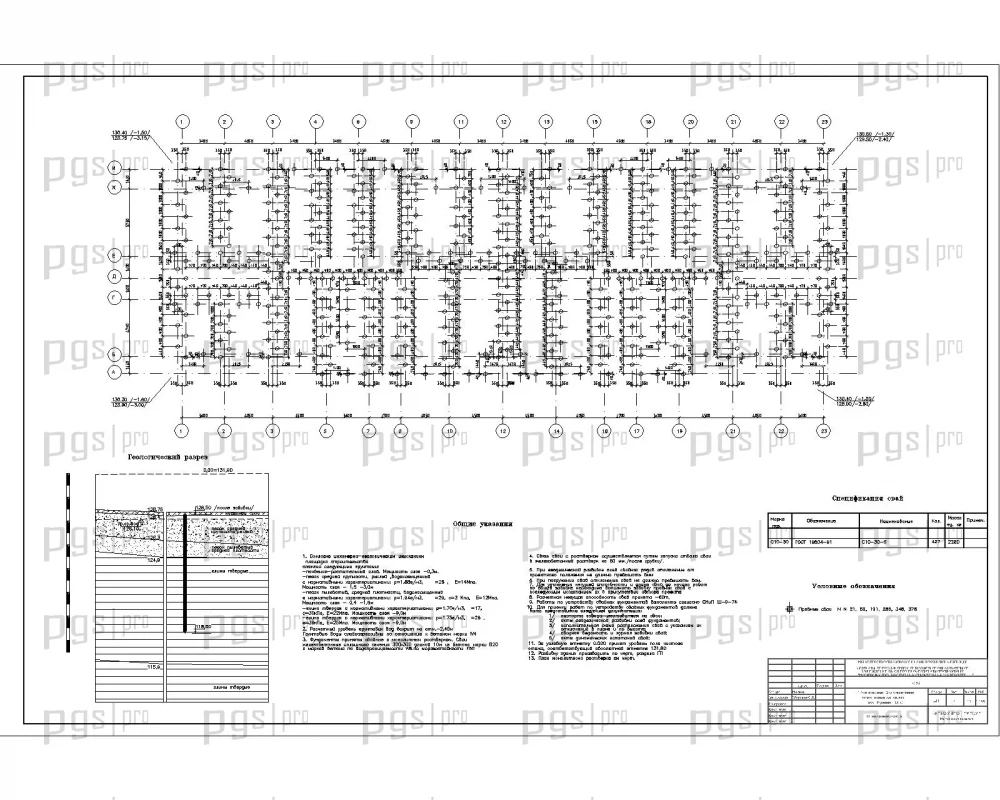

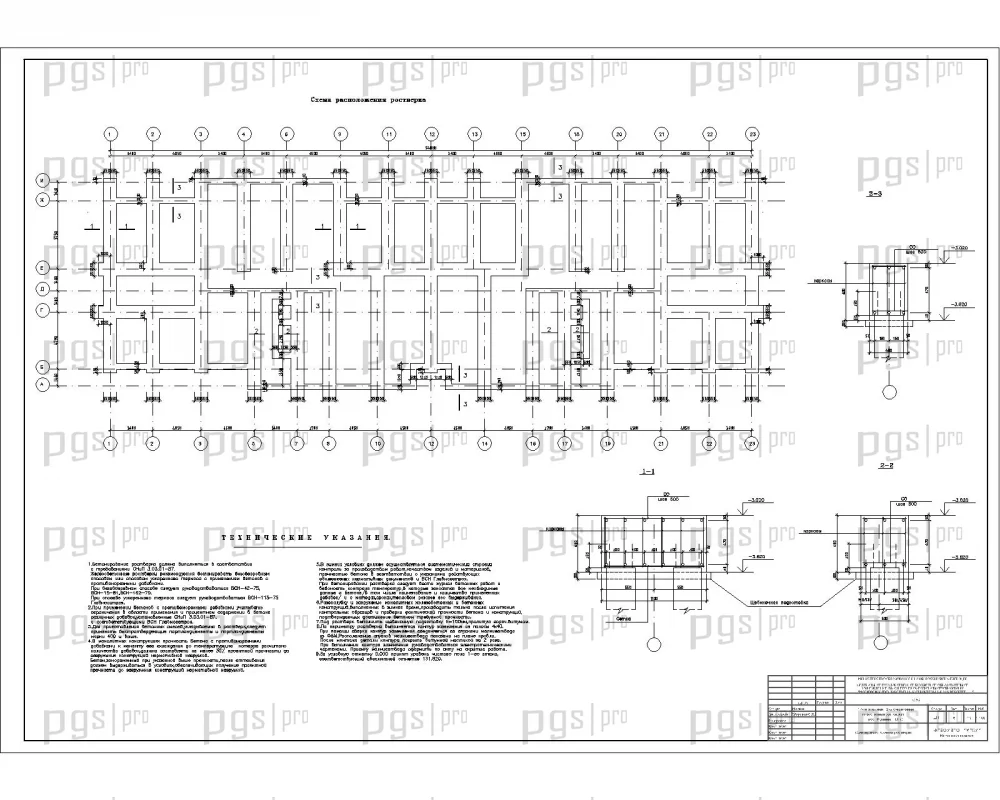

Конструктивная схема жилого дома — бескаркасная, перекрестно-стеновая с несущими внутренними и продольными стенами и наружными стенами навесной конструкции. Шаги поперечных стен приняты 2,7; 3,6; 4,05; 4,5 м. Толщина внутренних стен 160 мм, перекрытия — 160 мм. Фундаменты приняты свайные, сваи длиной 10 м. Монолитный железобетонный ростверк армируется отдельными стержнями и каркасами. Для связи стен с монолитным ростверком из него предусмотрены анкерные выпуски из арматуры класса А3.

Внутренние несущие стены и стены лестнично-лифтовых помещений проектируются монолитными железобетонными толщиной 160 мм. Бетон класса B25 по ГОСТ 26633-91, армирование арматурой класса A500С (для рабочих стержней) по ТУ 14-1-5497-2004 и класса A240 (для хомутов) по ГОСТ 5781-82. Наружные стены техноподполья проектируются монолитными железобетонными толщиной 250 мм. На всю высоту стен техноподполья предусматривается устройство теплоизоляции из ПСБ-С-35 по ГОСТ 15588-86 толщиной 50 мм, защищаемой стеной из керамического полнотелого кирпича толщиной 120 мм.

Наружные стены надземной части дома в зависимости от их расположения в здании приняты двух типов: проходные наружные стена толщиной 160 мм состоит из полистиролбетонного блока и облицовочного слоя из лицевого пустотелого кирпича толщиной 120 мм; торцовые наружные стены толщиной 180 мм состоят из внутренней поперечной стены толщиной 160 мм, слоя утеплителя 120 мм, соединяемого гибкими связями с несущей внутренней стеной. Крыша здания запроектирована с теплым чердаком. Плита покрытия толщиной 220 мм сборная железобетонная утепляется в построечных условиях полистиролбетонными плитами. Керамзитовым гравием создается уклон для стока воды к водосточным воронкам.

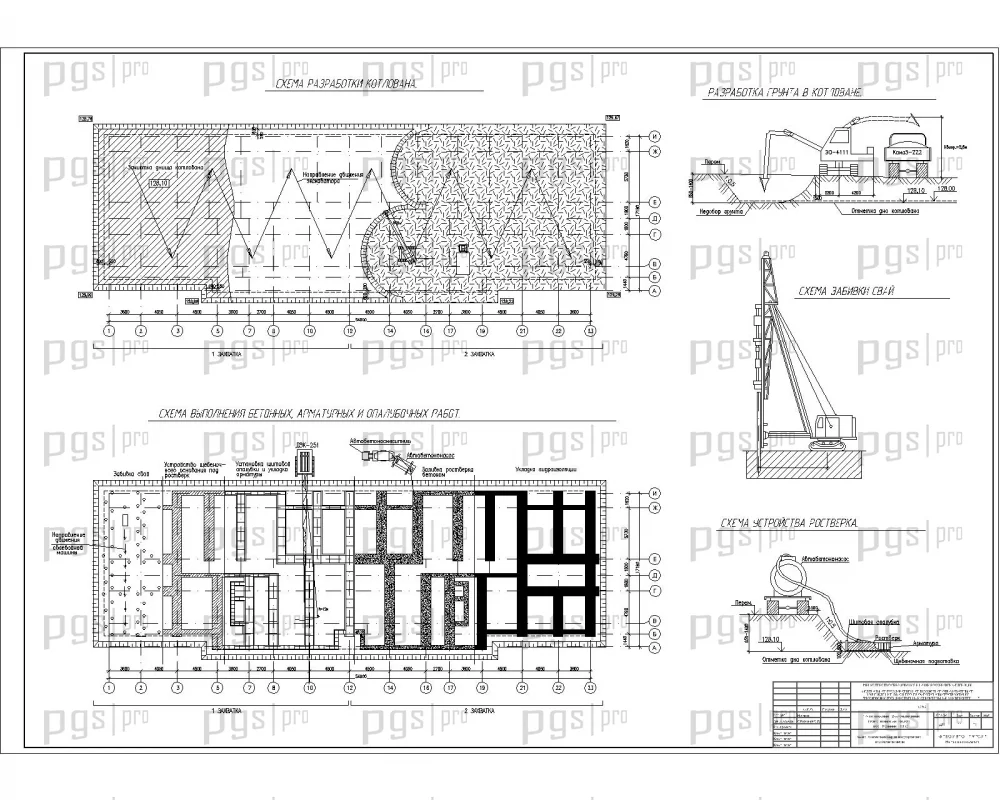

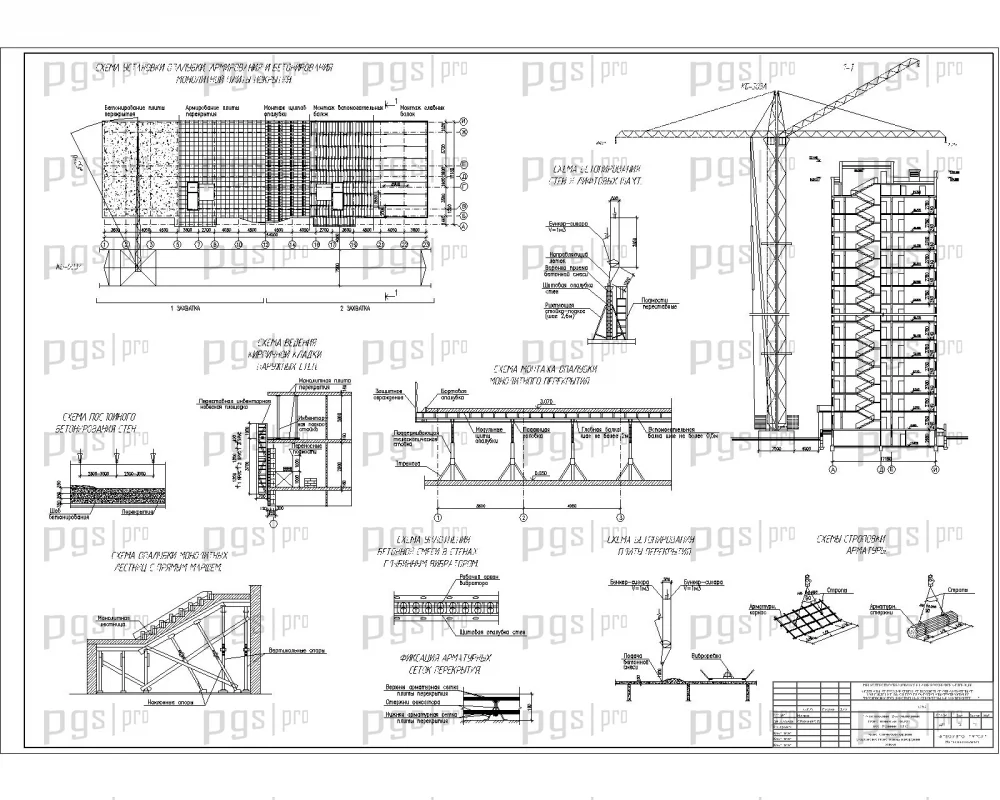

Технологический раздел проекта включает производство земляных работ, производство свайных работ, технологию возведения монолитного железобетонного ростверка, устройство опалубки стен, работы по устройству опалубки плиты перекрытия, арматурные работы, бетонирование конструкций, устройство гидро- и теплоизоляции открытых поверхностей бетона, кирпичную кладку стен, отделочные и послемонтажные работы. Выполнен выбор крана, ведомость объемов работ на нулевой цикл и общестроительные работы выше нуля, ведомость потребности в машинах, оборудовании, инструменте и приспособлениях.

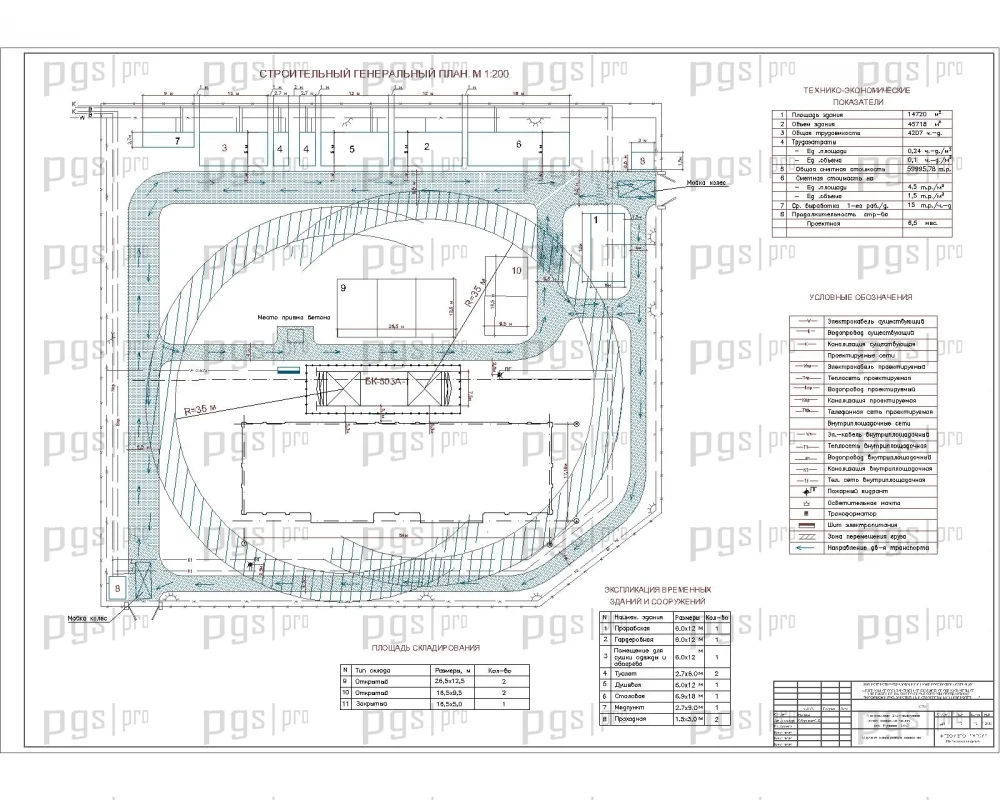

Калькуляция трудовых затрат на нулевой цикл и общестроительные работы выше нуля, карточка определителя сетевого графика, спецификация сборных элементов, ведомость потребных грузозахватных устройств и монтажных приспособлений. Стройгенплан содержит расчет потребности в воде, электроэнергии, освещение строительной площадки, определение среднего числа рабочих, подбор временных инвентарных зданий, расчет площадей складов открытого типа, требования к качеству и приемке работ. Сметная документация на строительство включена в состав проекта.

Раздел охраны труда и пожарной безопасности включает общие положения, характеристику существующих воздействий, основные виды воздействий на всех этапах реализации проекта, предлагаемые природоохранные мероприятия. Раздел охраны окружающей среды содержит описание основных параметров проектируемого объекта, описание природных условий, основные виды воздействий, возникающих при реализации проекта на всех этапах его осуществления, предлагаемые природоохранные мероприятия, снижающие негативные воздействия на природно-техногенную среду.

Диплом №2074 выделяется среди аналогичных работ по ПГС следующими характеристиками:

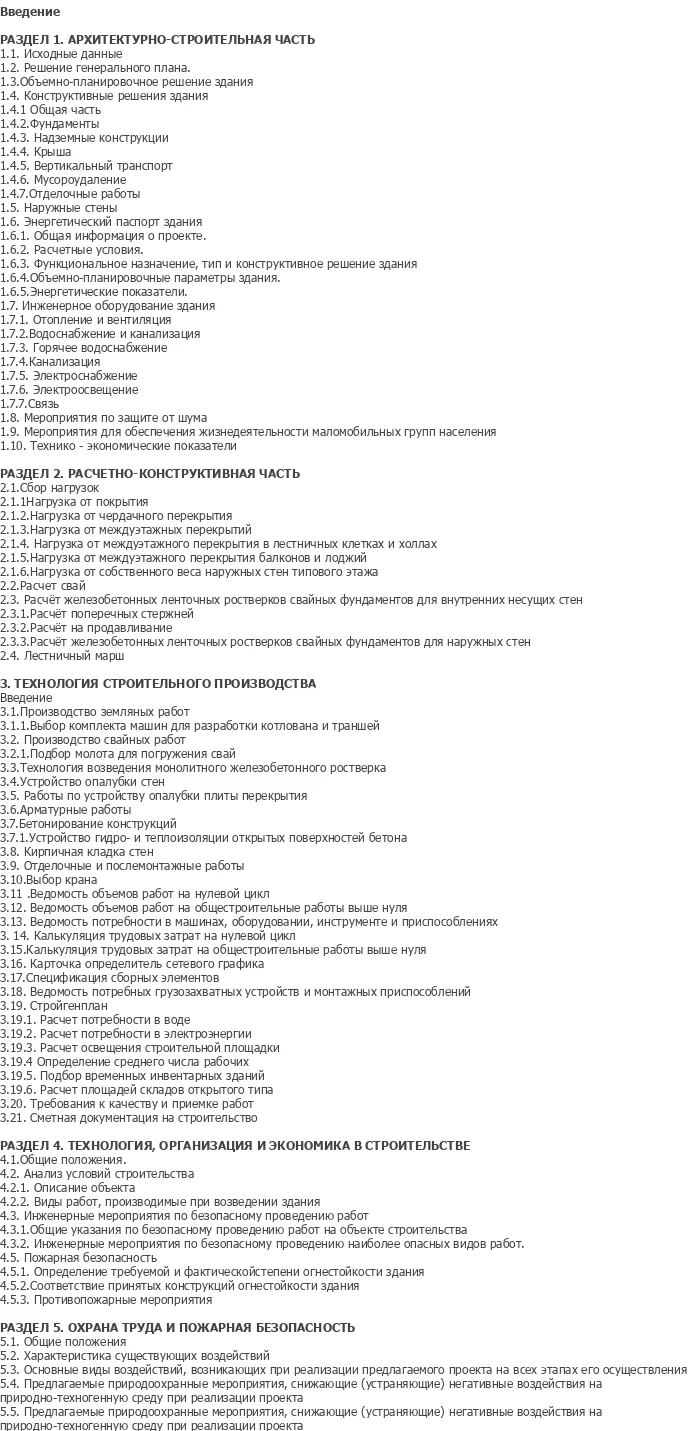

• Полная комплектация: 210 листов пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современная монолитная технология: проект демонстрирует актуальные методы возведения многоэтажных зданий с применением монолитного железобетона.
• Разнообразие конструкций: свайный фундамент, монолитный ростверк, монолитные стены и перекрытия, полистиролбетонные блоки, плоская кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: две технологические карты, график производства работ, сетевой график, строительный генплан, сметная документация.
• Сложная архитектурная композиция: двухсекционное здание с разнообразной планировкой квартир и системой эвакуации.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2074 по доступной цене — 3 500 рублей.
