Дипломный проект №2075 «Многоэтажный жилой дом в г. Смоленск» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий средней этажности и предназначен для комфортного проживания семей различного состава. Проект выполнен с учетом климатических условий г. Смоленск и может быть адаптирован под любой регион России путем пересчета теплотехнического раздела. Купить проект №2075 можно по доступной цене — это качественный шаблон проекта для студентов строительных специальностей.

Проектируемый объект — 10-этажный жилой дом с подземным этажом, расположенный в г. Смоленск. Данный ПГС дипломный проект относится к категории многоэтажных жилых зданий средней этажности и разработан в соответствии с требованиями СНиП 2.08.01-89 «Жилые здания». Здание имеет общую площадь 9128,3 кв.м и строительный объем 32743,3 куб.м. Проект ориентирован на комфортное проживание семей различного состава с соблюдением действующих бытовых, санитарных и противопожарных норм.

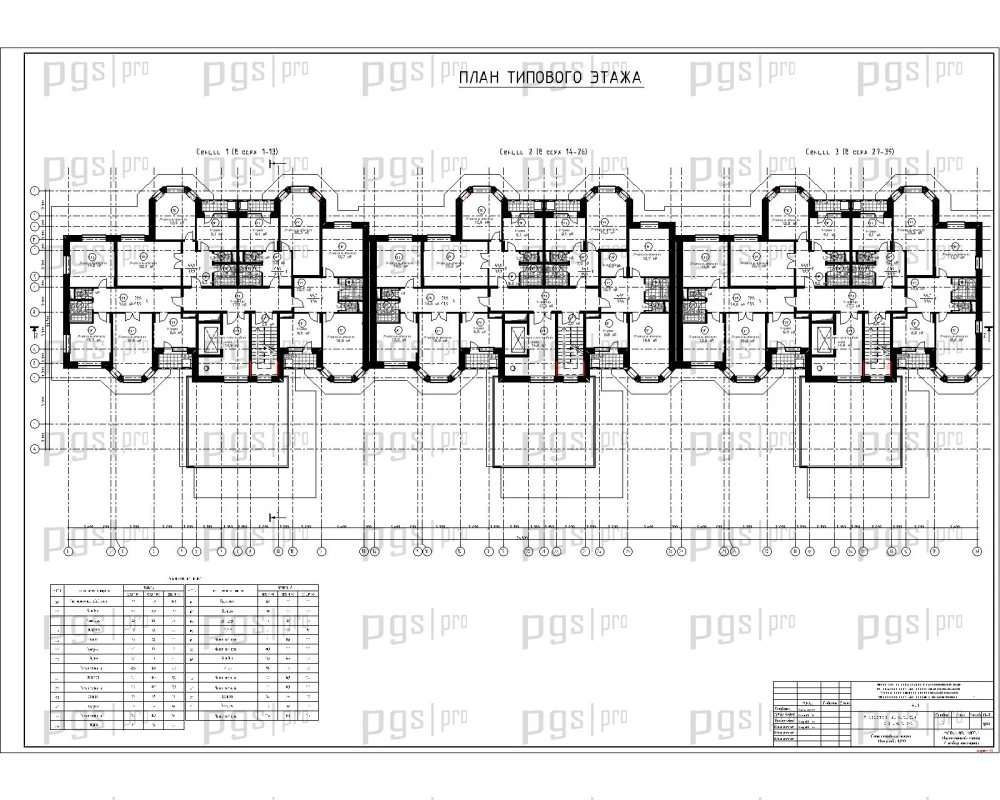

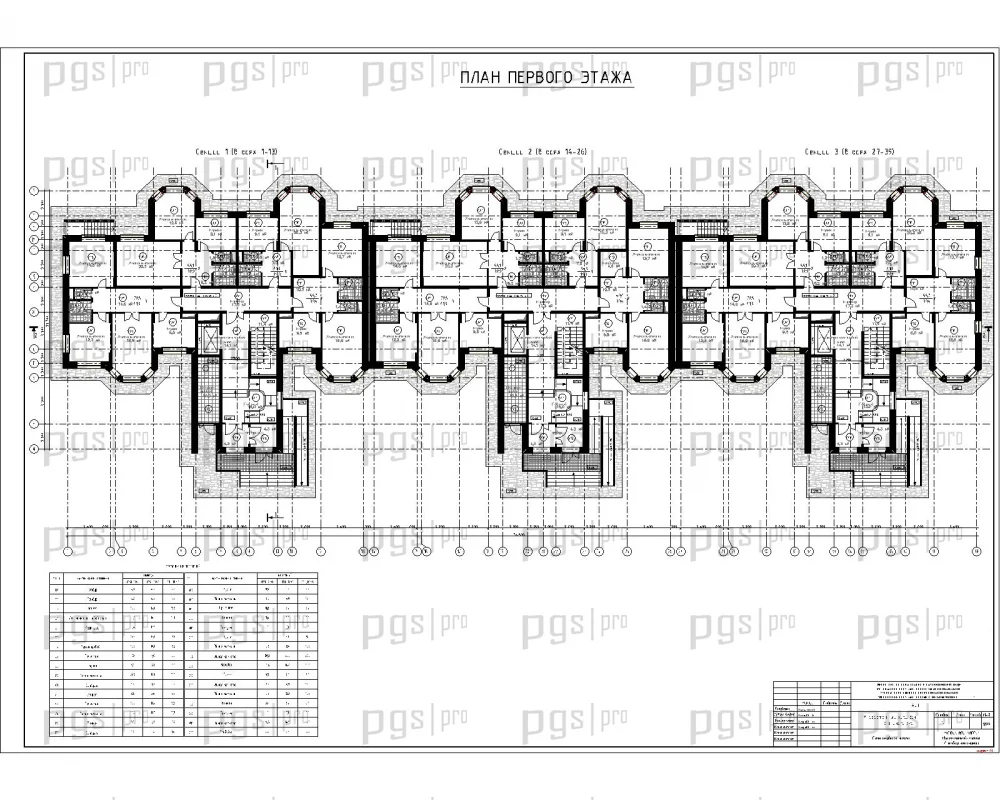

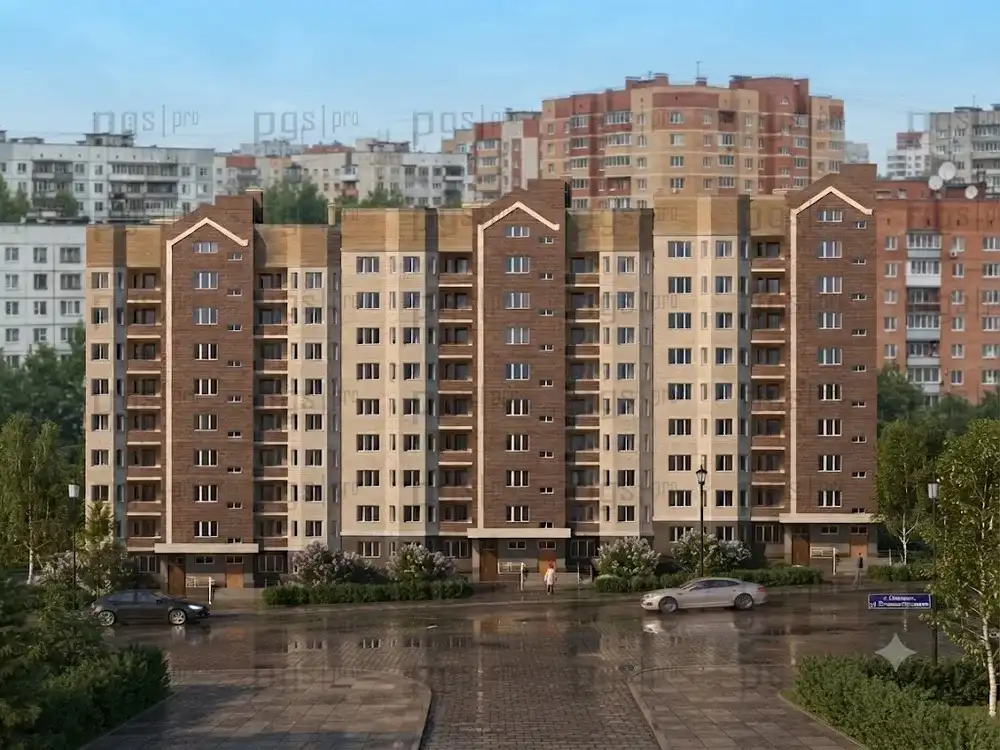

Здание в плане представляет собой прямоугольник с симметрично относительно выступающего подъезда вытянутыми эркерами. Все этажи типовые за исключением первого этажа, включающего входную группу, а также технических: подвального и чердачного этажей. Строгий портиковидный ритм по вертикали секций, соединенных в одну линию, секция в плане представляет собой прямоугольник с симметрично относительно выступающего подъезда вытянутыми эркерами. Данный готовый диплом ПГС подходит студентам строительных специальностей, преподавателям и специалистам по проектированию многоэтажных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2075 предлагает оптимальное соотношение цены и качества.

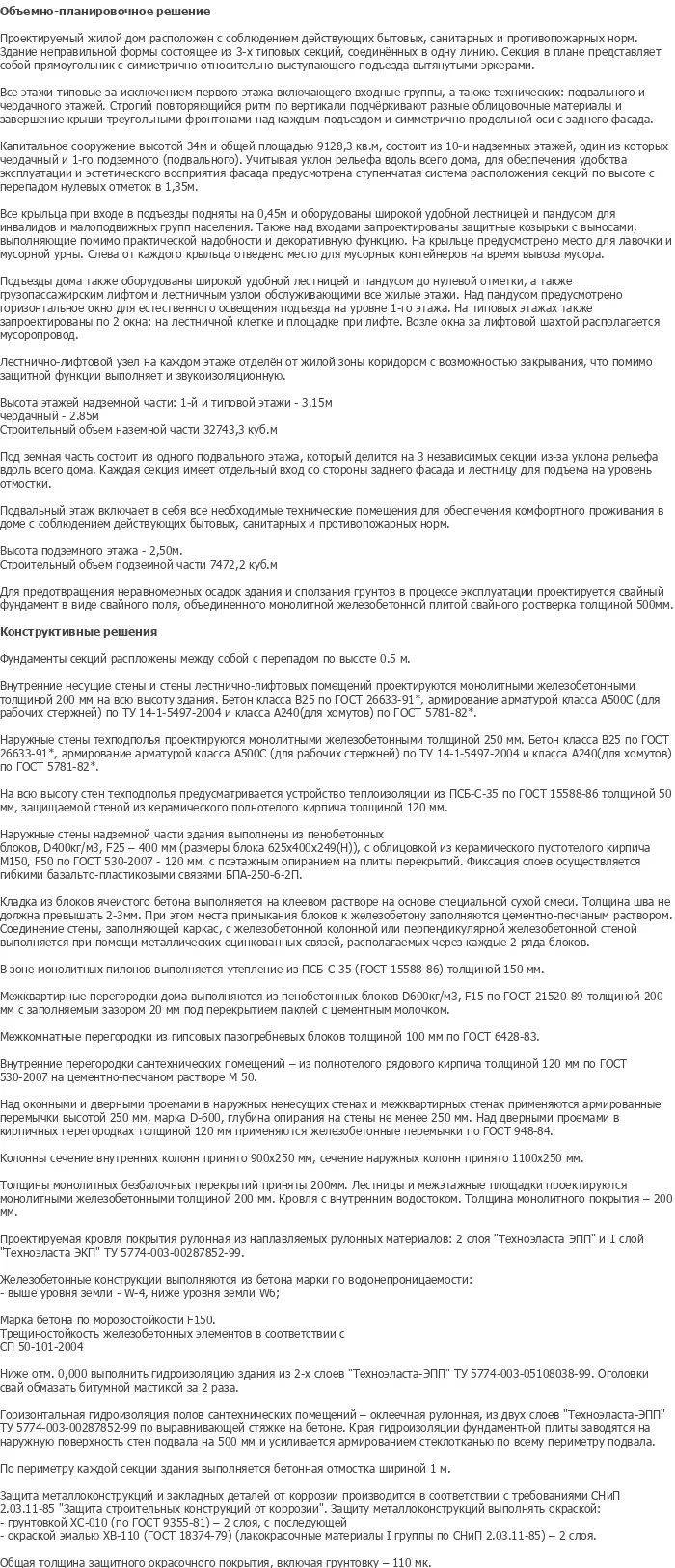

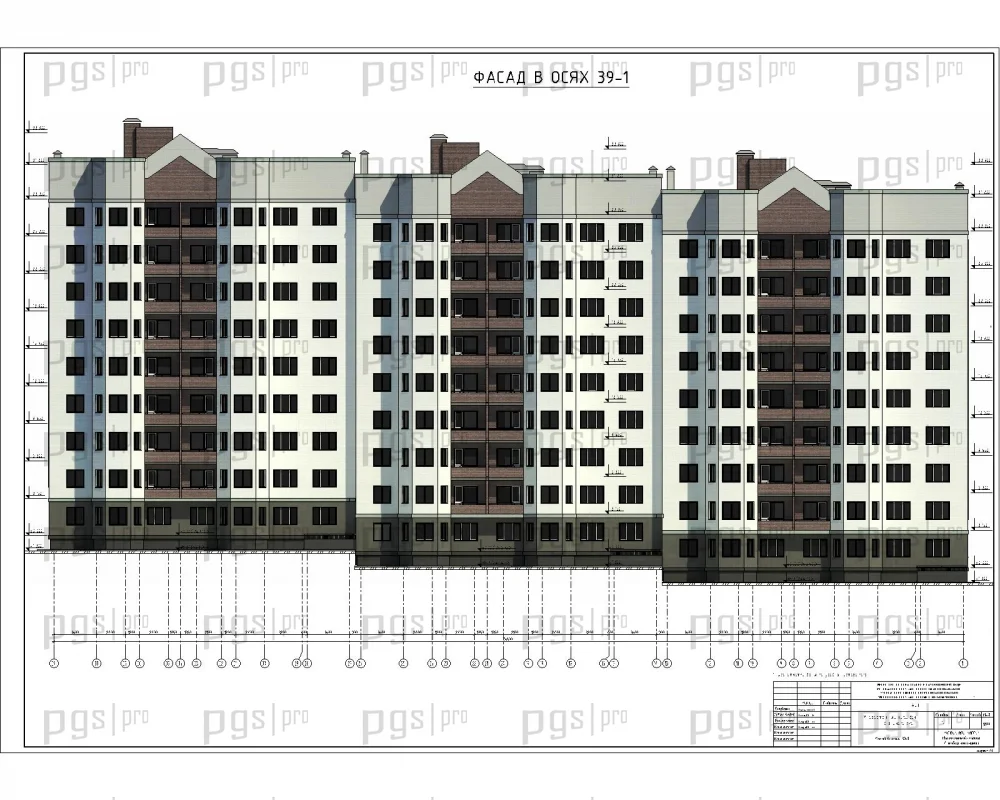

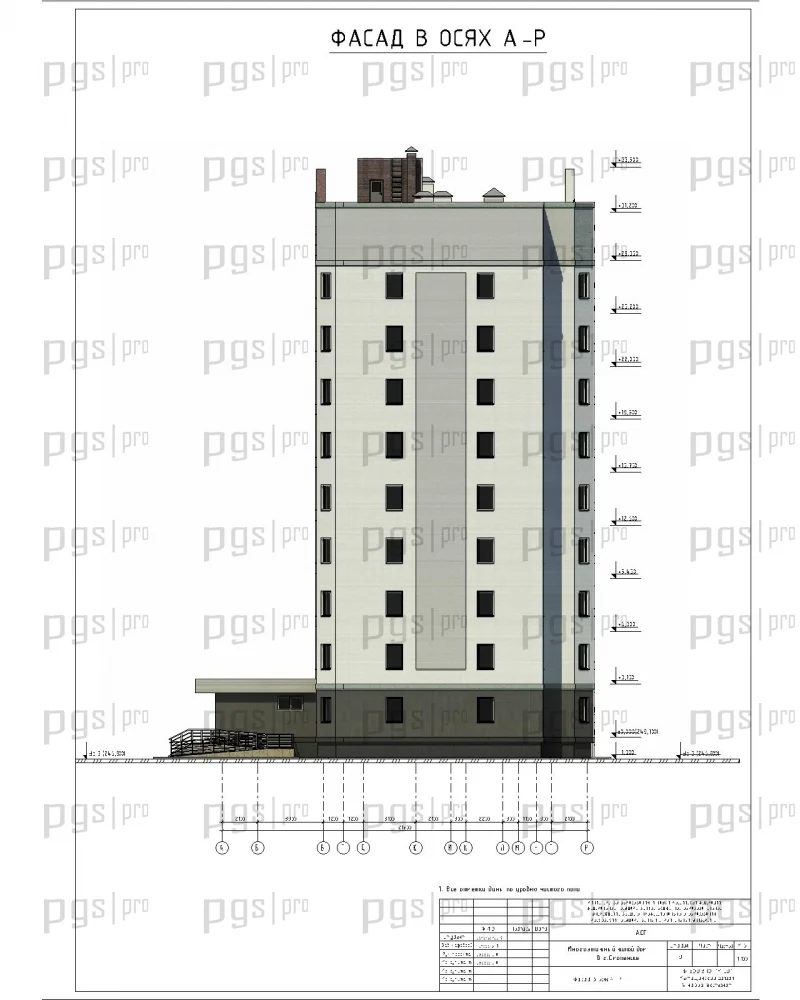

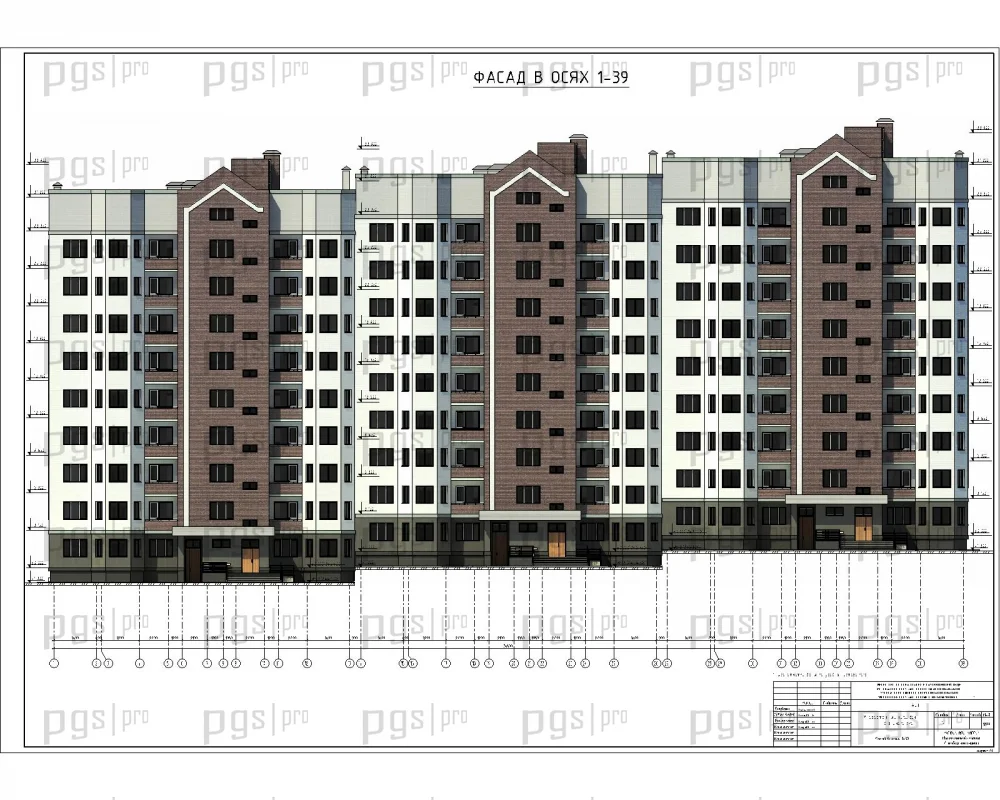

Проектируемый жилой дом расположен с соблюдением действующих бытовых, санитарных и противопожарных норм. Здание неправильной формы состоит из 3-х типовых секций, соединенных в одну линию. Все этажи типовые за исключением первого этажа, включающего входную группу, а также технических: подвального и чердачного этажей. Строгий портиковидный ритм по вертикали секций, соединенных в одну линию, облицован разные облицовочные материалы и завершение крыши треугольными фронтонами над каждым подъездом и симметрично продольной оси с заднего фасада.

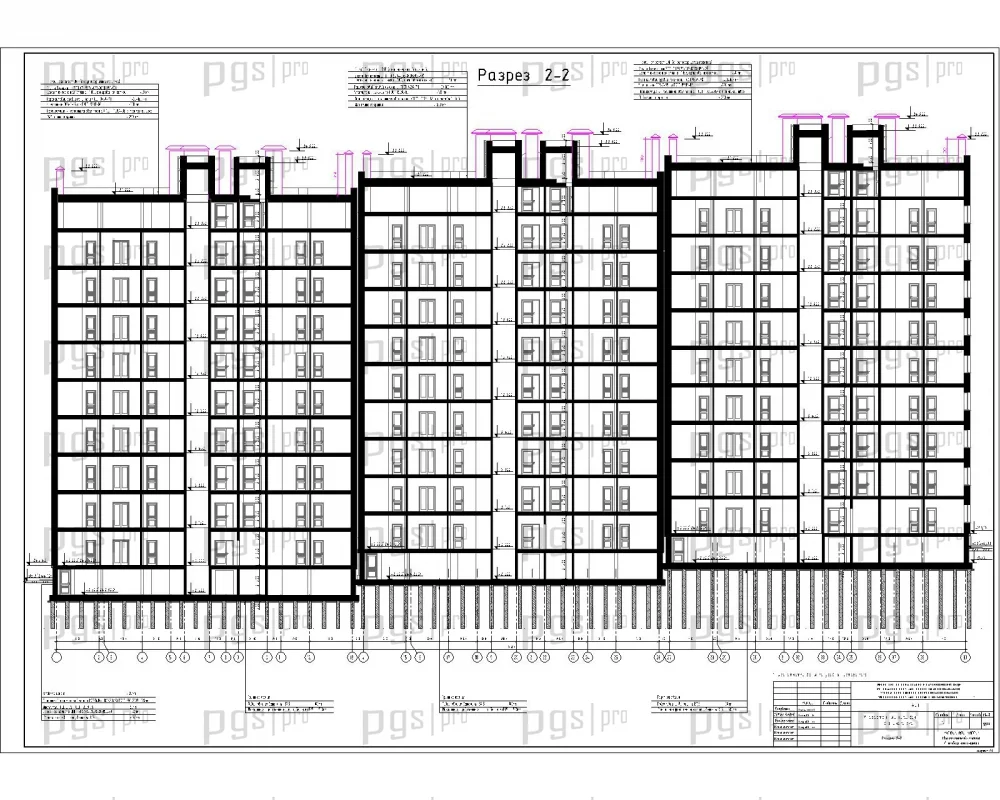

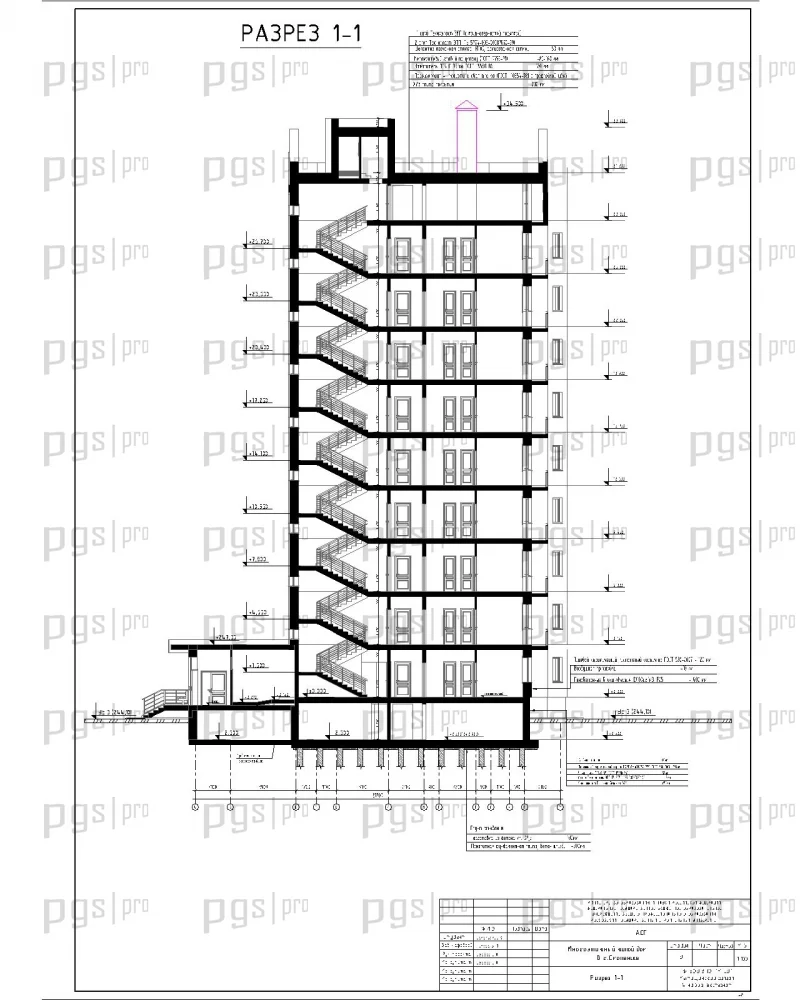

Капитальное сооружение высотой 34 м и общей площадью 9128,3 кв.м состоит из 10-и надземных этажей, один из которых — подземный и 1-го подземного (подвального) этажа. Учитывая уклон рельефа вдоль всего дома, для обеспечения удобства эксплуатации и эстетического восприятия фасада предусмотрена ступенчатая система расположения секций по высоте с перепадом нулевых отметок в 1,35 м. Высота типового этажа — 3,15 м, чердачного — 2,85 м. Подъемные лифтовые узлы на каждом этаже отделены от жилой зоны коридором с возможностью закрывания, что помимо защитной функции выполняет и звукоизоляционную.

Высота подземного этажа — 2,50 м. Строительный объем подземной части составляет 7472,2 куб.м. В подземном этаже расположены технические помещения для обеспечения комфортного проживания в доме. Подъезды дома оборудованы широкой удобной лестницей и пандусом до нулевой отметки, а также грузопассажирским лифтом и лестничным узлом обслуживающими все жилые этажи. Над пандусом предусмотрено оконное проем для естественного освещения подъезда на уровне 1-го этажа. На типовых этажах также предусмотрены по 2 окна: на лестничной клетке и площадке при лифте. Возле окна за лифтовой шахтой располагается мусоропровод.

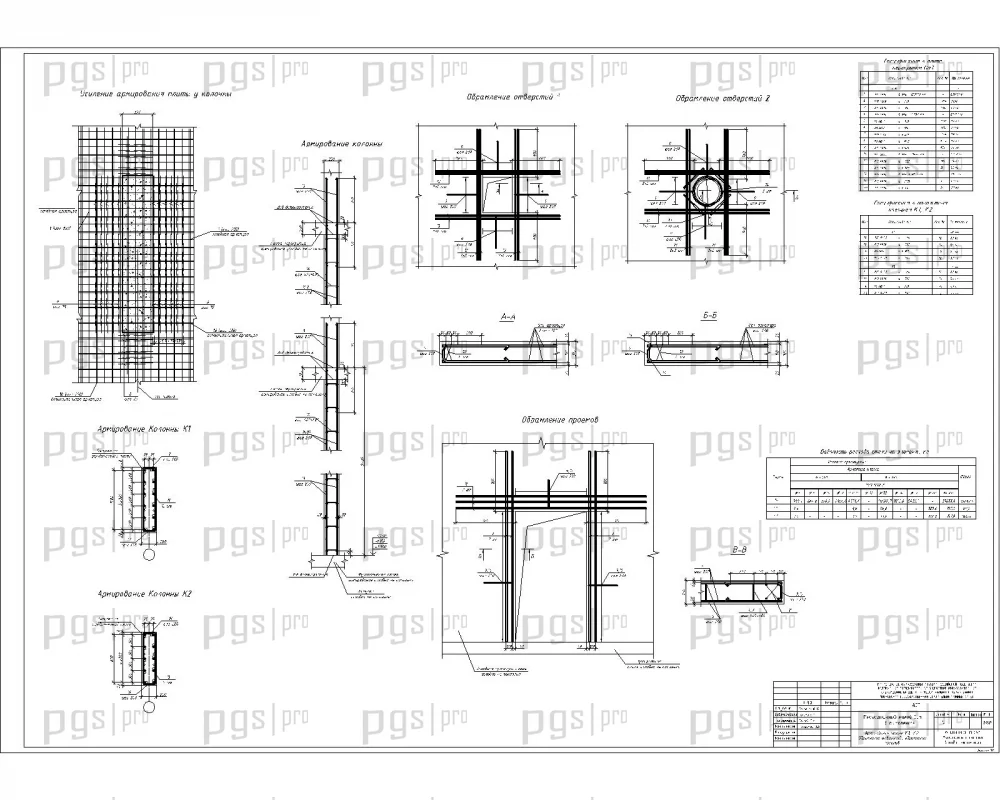

Проектируемое здание возводится по каркасной схеме. Для предотвращения неравномерных осадок здания и сползания грунтов в процессе эксплуатации проектируется свайный фундамент в виде свайного поля, объединенного монолитной железобетонной плитой свайного ростверка толщиной 500 мм. Фундаменты секций расположены между собой с перепадом по высоте 0,5 м. Внутренние несущие стены и стены лестнично-лифтовых помещений проектируются монолитными железобетонными толщиной 200 мм на высоту здания. Бетон класса B25 по ГОСТ 26633-91, армирование арматурой класса A500С (для рабочих стержней) по ТУ 14-1-5497-2004 и класса A240 (для хомутов) по ГОСТ 5781-82.

Наружные стены техноподполья проектируются монолитными железобетонными толщиной 250 мм. Бетон класса B25 по ГОСТ 26633-91, армирование арматурой класса A500С (для рабочих стержней) по ТУ 14-1-5497-2004 и класса A240 (для хомутов) по ГОСТ 5781-82. На всю высоту стен техноподполья предусматривается устройство теплоизоляции из ПСБ-С-35 по ГОСТ 15588-86 толщиной 50 мм, защищаемой стеной из керамического полнотелого кирпича толщиной 120 мм. Наружные стены надземной части здания выполнены из пенобетонных блоков D400кг/м3, F25 — 400 мм (размеры блока 625×400×249(Н)), с облицовкой из керамического пустотелого кирпича 120 мм, F50 по ГОСТ 530-2007 — 120 мм, с поэтажным опиранием на плиты перекрытий.

Межквартирные перегородки выполняются из пенобетонных блоков D600кг/м3, F15 по ГОСТ 21520-89 толщиной 200 мм с заполняемым зазором 20 мм под перекрытием пакети с цементным молочком. Межкомнатные перегородки из гипсовых пазогребневых блоков толщиной 100 мм по ГОСТ 6428-83. Внутренние перегородки сантехнических помещений — из полнотелого рядового кирпича толщиной 120 мм по ГОСТ 530-87 на цементно-песчаном растворе М 50. Колонны сечение внутренних колонн принято 900×250 мм, сечение наружных колонн — 1100×250 мм. Плиты перекрытий и межэтажные перекрытия приняты 200 мм. Кровля плоская рулонная из наплавляемых рулонных материалов: 2 слоя «Техноэласта ЭПП» и 1 слой «Техноэласта ЭКП» ТУ 5774-003-00287852-99.

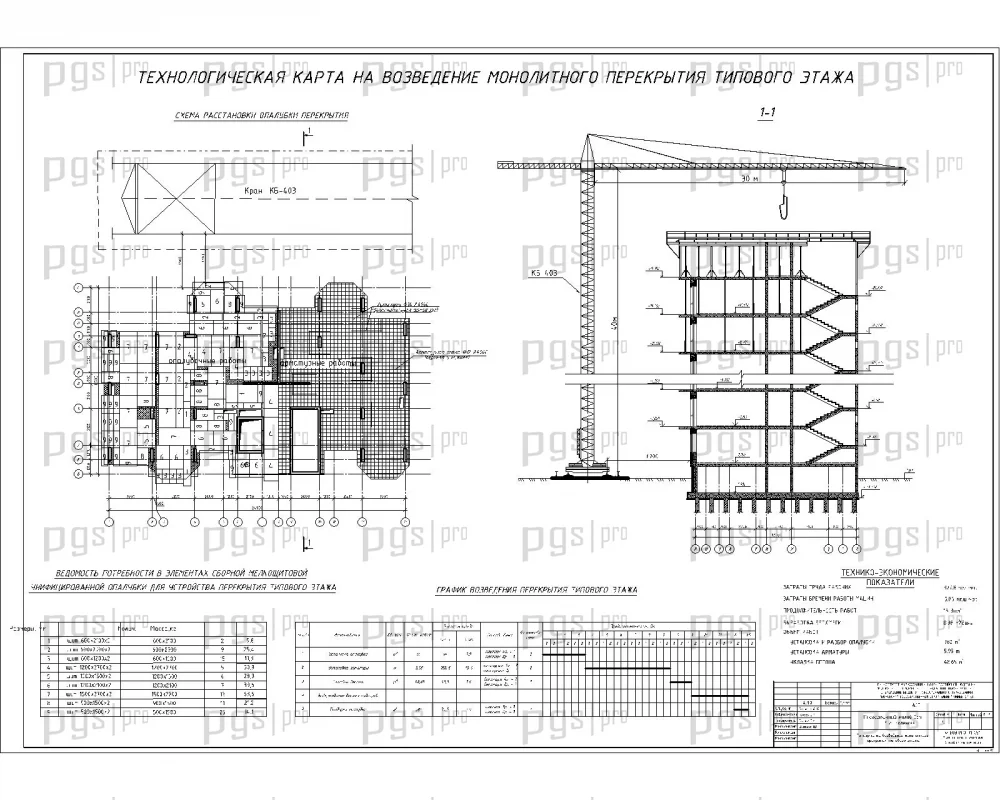

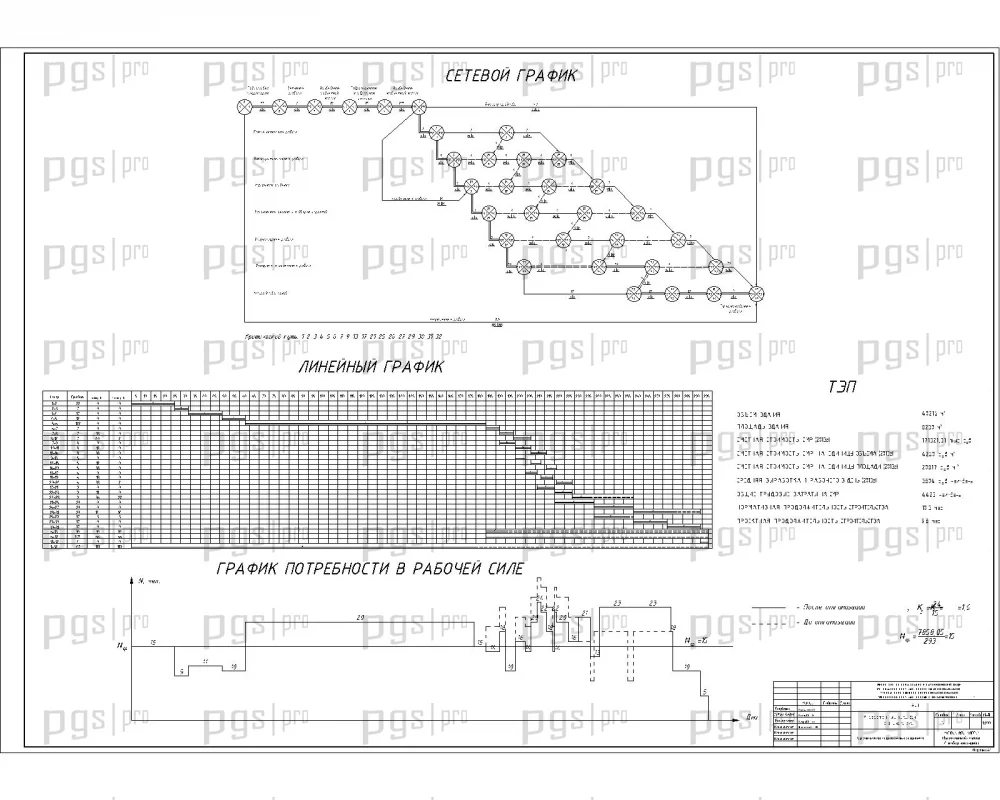

Технологический раздел проекта включает технологическую карту на возведение монолитного перекрытия типового этажа. Карта содержит объемы работ, способы производства, комплектацию машин и механизмов, трудовые затраты, технику безопасности. Сетевой график и линейный график составлены с учетом сезонности и технологических пауз, применяются для оптимизации критического пути строительства.

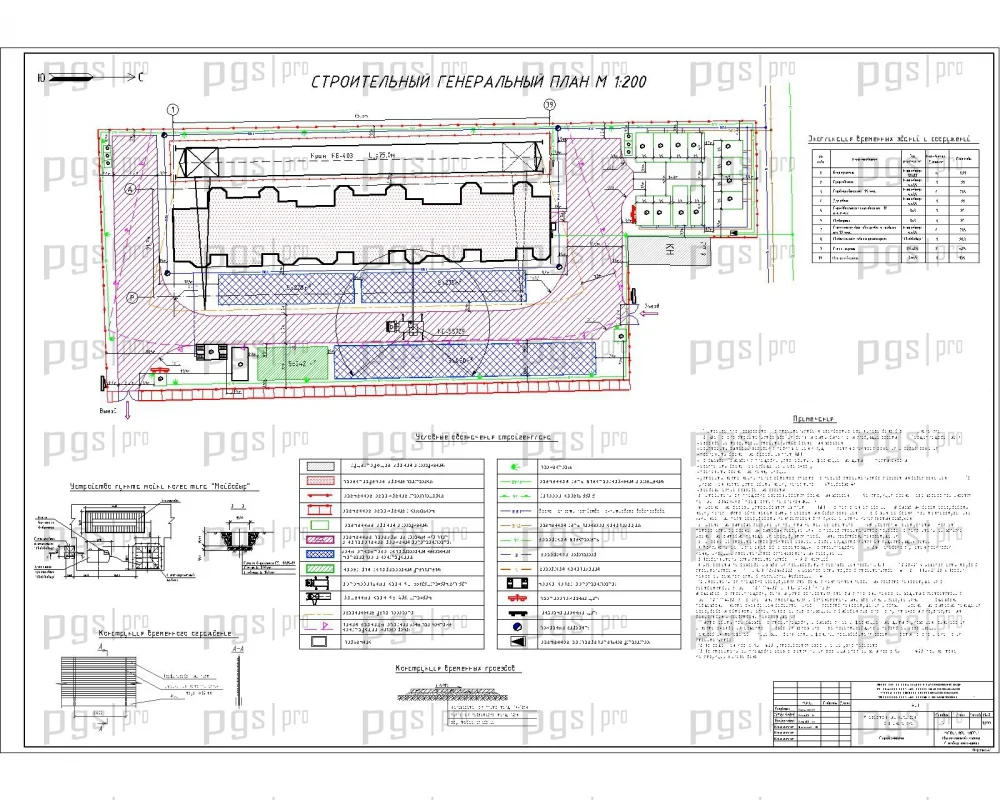

Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнен расчет персонала, организация складского хозяйства, освещение и водоснабжение строительной площадки, мероприятия по охране окружающей среды. Технико-экономические показатели включают сметную стоимость объекта, сметную стоимость строительных работ, выработку на одного рабочего, строительный объем здания, сметную стоимость 1 м² общей площади, нормативную продолжительность строительства.

Раздел охраны труда и пожарной безопасности включает анализ условий строительства, инженерные мероприятия по безопасному проведению строительных работ, инженерные решения и пожарную безопасность. Раздел охраны окружающей среды содержит описание основных параметров проектируемого объекта, описание природных условий, основные виды воздействий и расчеты выбросов вредных веществ в атмосферу. Экономический раздел включает локальную смету на общестроительные работы и объектную смету.

Диплом №2075 выделяется среди аналогичных работ по ПГС следующими характеристиками:

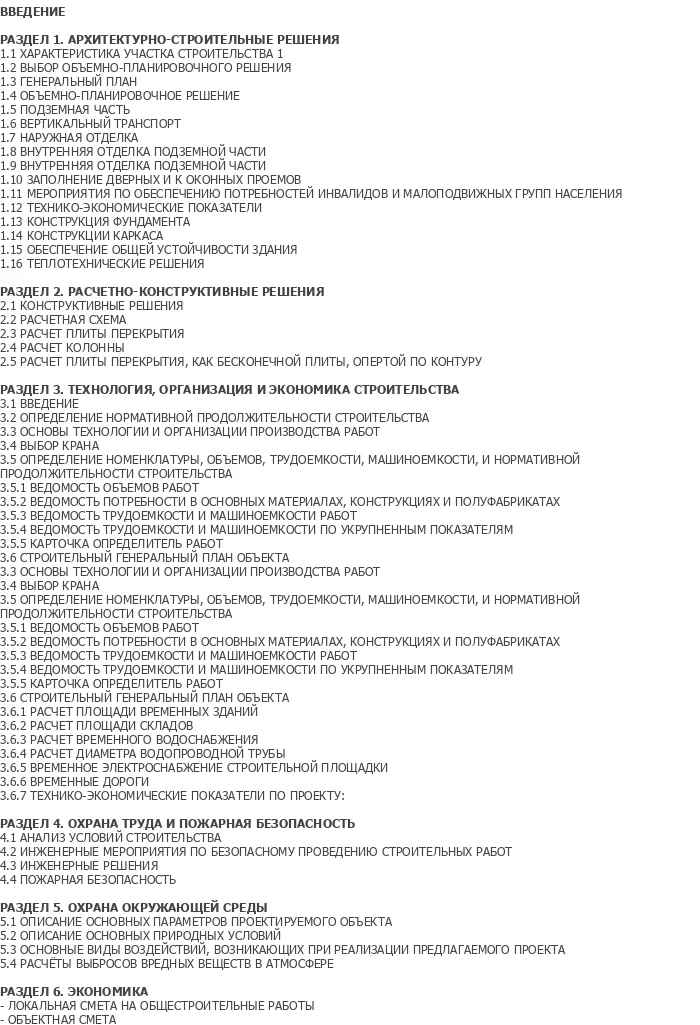

• Полная комплектация: 112 листов пояснительной записки и 14 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Современная конструктивная схема: каркасное здание со свайным фундаментом и монолитными перекрытиями — актуальные решения в многоэтажном строительстве.
• Разнообразие конструкций: свайный фундамент, монолитные стены и колонны, пенобетонные блоки, рулонная кровля — расчет и конструирование всех основных элементов.
• Практическая направленность: технологическая карта, сетевой график, строительный генплан, технико-экономические показатели, сметная документация.
• Сложный архитектурный облик: 3 секции с эркерами, треугольными фронтонами и разнообразной облицовкой.
• Ручной расчет: соответствует требованиям вузовской подготовки по специальности ПГС.
• Адаптивность: возможность привязки к любому региону России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда, пожарной безопасности и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2075 по доступной цене — 4 000 рублей.
