Дипломный проект №2077 «Многоэтажный жилой дом со встроенными помещениями в г. Кемерово» разработан по специальности ПГС (Промышленное и гражданское строительство) и представляет собой полноценный готовый диплом ПГС для защиты в строительном вузе. Объект относится к категории многоэтажных жилых зданий повышенной этажности с нежилыми помещениями на первом этаже и предназначен для постоянного проживания в условиях городской застройки г. Кемерово. Проект выполнен с учетом климатических условий Кемеровской области и может быть адаптирован под любой город России путем пересчета теплотехнического раздела. ПГС дипломный проект включает полный комплект пояснительной записки и графической части, что делает его удобным шаблоном проекта для студентов строительных специальностей.

Проектируемый объект — 17-этажный многоквартирный жилой дом со встроенными помещениями социально-бытового назначения в г. Кемерово. Данный готовый диплом ПГС разработан с учетом суровых климатических условий Кузбасса: расчетная температура наружного воздуха зимой составляет -39°С, нормативная глубина промерзания — 220 см, сейсмичность района — 6 баллов. Здание запроектировано с учетом требований энергоэффективности, функциональности и комфорта проживания в условиях плотной городской застройки. Данный ПГС дипломный проект подходит студентам строительных специальностей, преподавателям и специалистам по проектированию высотных жилых зданий. Если вы ищете, где купить проект или скачать проект по направлению ПГС — диплом №2077 предлагает оптимальное соотношение цены и качества.

На первом этаже расположены 7 встроенных помещений, венткамера, техническое помещение, комната охраны, холл, лифтовой холл, колясочная, электрощитовая, мусорокамера. На каждом жилом этаже размещается по 5 квартир: 2 двухкомнатных, 1 трехкомнатная, 2 четырехкомнатных. Все балконы имеют остекление. Здание оборудовано 2 лифтами, незадымляемой лестницей, лифтовым холлом и этажными холлами. Дипломная работа выполнена в соответствии с требованиями ГОСТ и СНиП, что обеспечивает ее пригодность для успешной защиты.

Проект включает вариантное проектирование трех конструктивных решений каркаса (сборный по серии 1.020-1/87, сборно-монолитный по серии «Аркос», монолитный безригельный железобетонный), расчет в ВК SCAD 11.3, подбор арматуры плит перекрытия и колонн, а также полный комплект организационно-технологических решений.

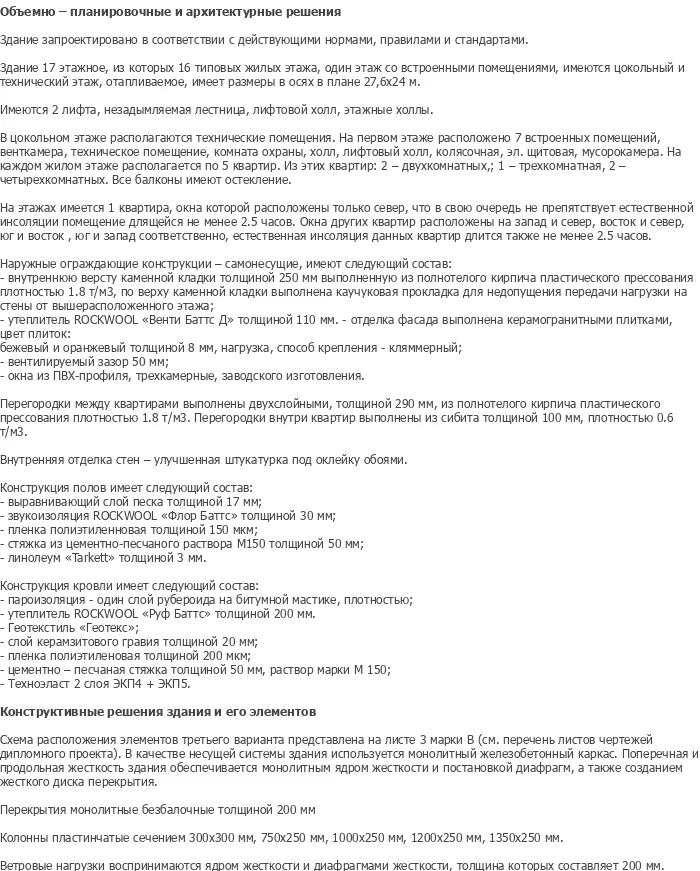

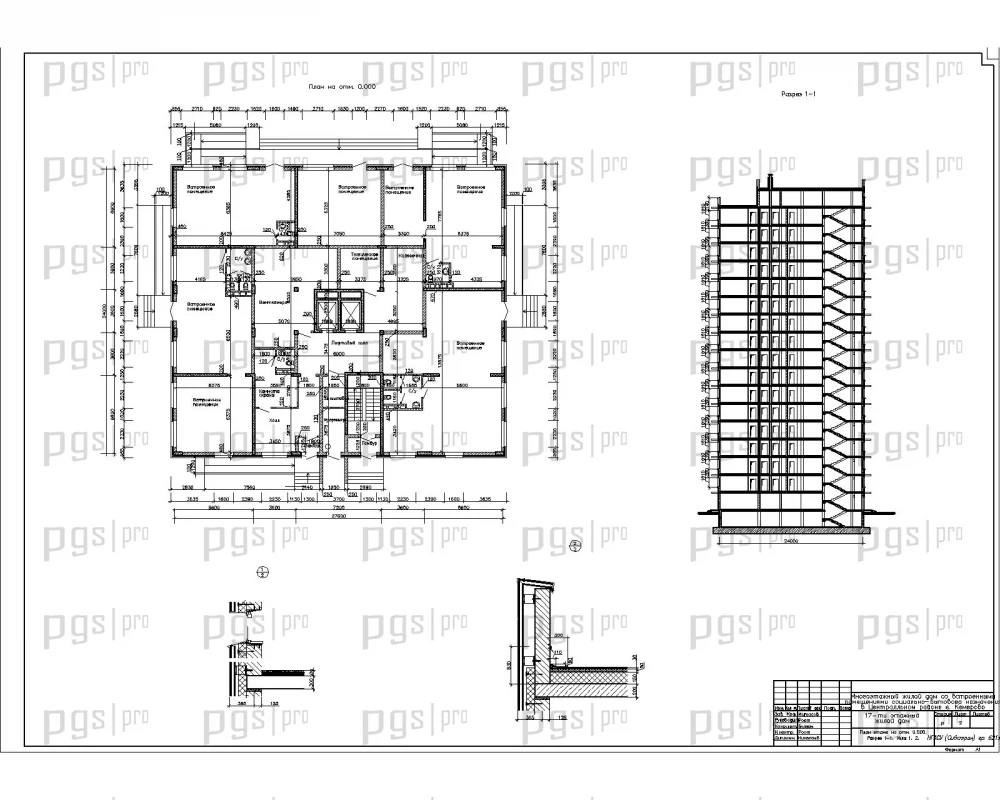

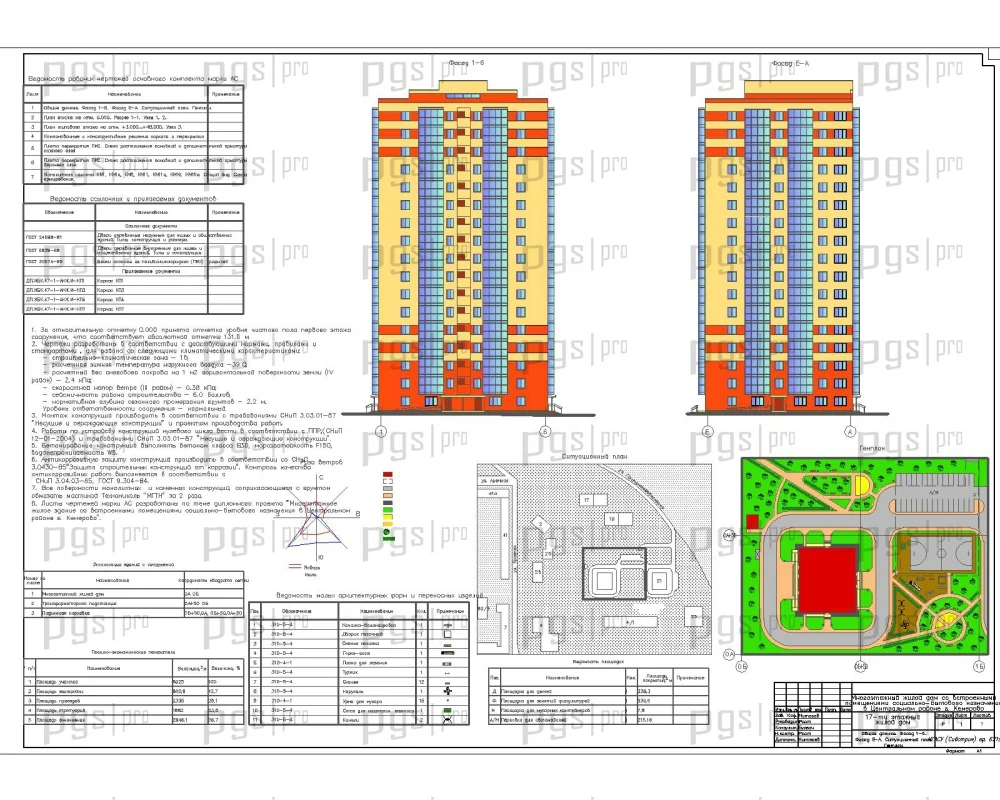

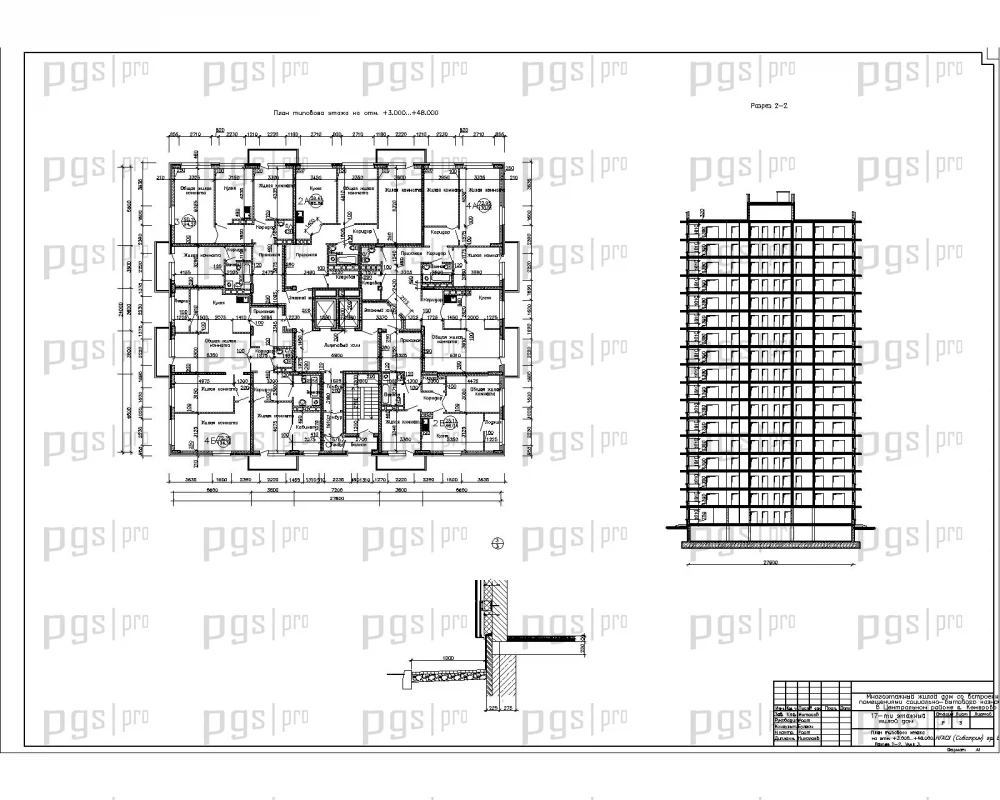

Здание 17-этажное, из которых 16 типовых жилых этажей, один этаж со встроенными помещениями, имеются цокольный и технический этажи, отапливаемое. Размеры в осях в плане — 27,6 × 24 м. На цокольном этаже располагаются технические помещения. На первом этаже расположено 7 встроенных помещений, венткамера, техническое помещение, комната охраны, холл, лифтовой холл, колясочная, электрощитовая, мусорокамера. На каждом жилом этаже располагается по 5 квартир: 2 двухкомнатных, 1 трехкомнатная, 2 четырехкомнатных. Все балконы имеют остекление.

Планировочные показатели типового этажа: квартира 2А — жилая площадь 38,41 м², общая площадь 85,56 м²; квартира 2Б — жилая площадь 25,11 м², общая площадь 46,04 м²; квартира 3 — жилая площадь 50,11 м², общая площадь 94,27 м²; квартира 4А — жилая площадь 72,95 м², общая площадь 130,01 м²; квартира 4Б — жилая площадь 72,35 м², общая площадь 134,39 м². На этажах имеется 1 квартира, окна которой расположены только на север, при этом естественная инсоляция длится не менее 2,5 часов. Окна других квартир расположены на запад и север, восток и север, юг и восток, юг и запад соответственно.

Наружные ограждающие конструкции — самонесущие, имеют следующий состав: внутренняя верста каменной кладки толщиной 250 мм из полнотелого кирпича пластического прессования плотностью 1,8 т/м³; утеплитель ROCKWOOL «Венти Баттс Д» толщиной 110 мм; отделка фасада керамогранитными плитками бежевого и оранжевого цвета толщиной 8 мм на кляммерном креплении; вентилируемый зазор 50 мм; окна из ПВХ-профиля трехкамерные заводского изготовления. Перегородки между квартирами выполнены двухслойными толщиной 290 мм из полнотелого кирпича. Перегородки внутри квартир — из сибита толщиной 100 мм.

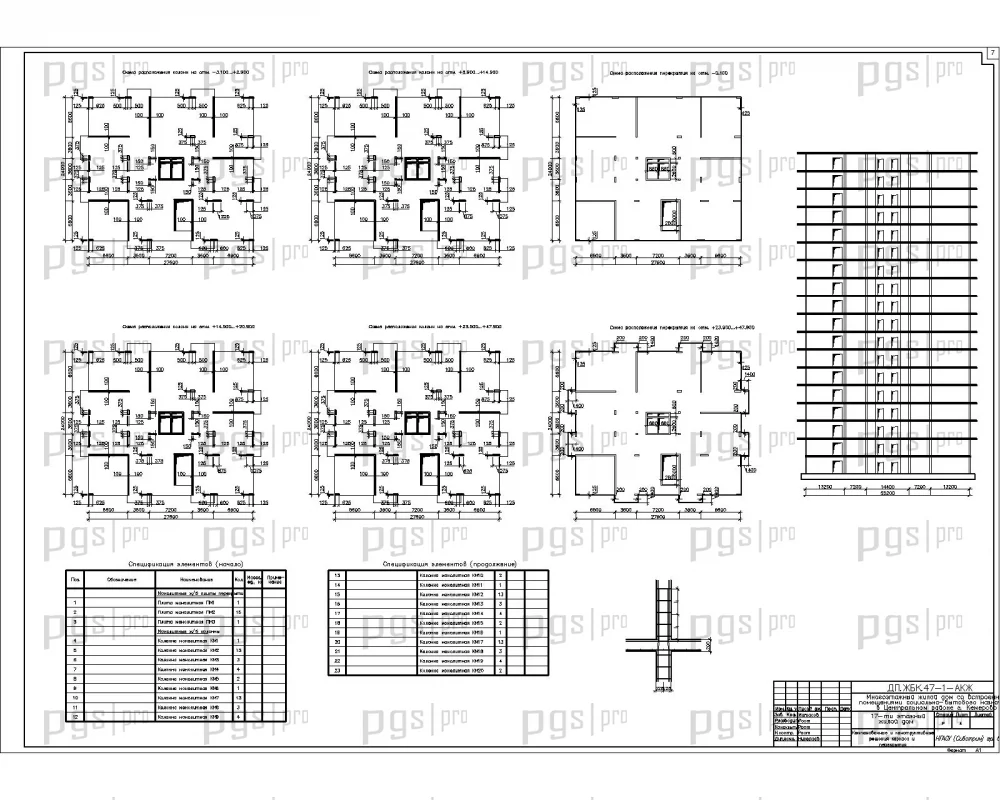

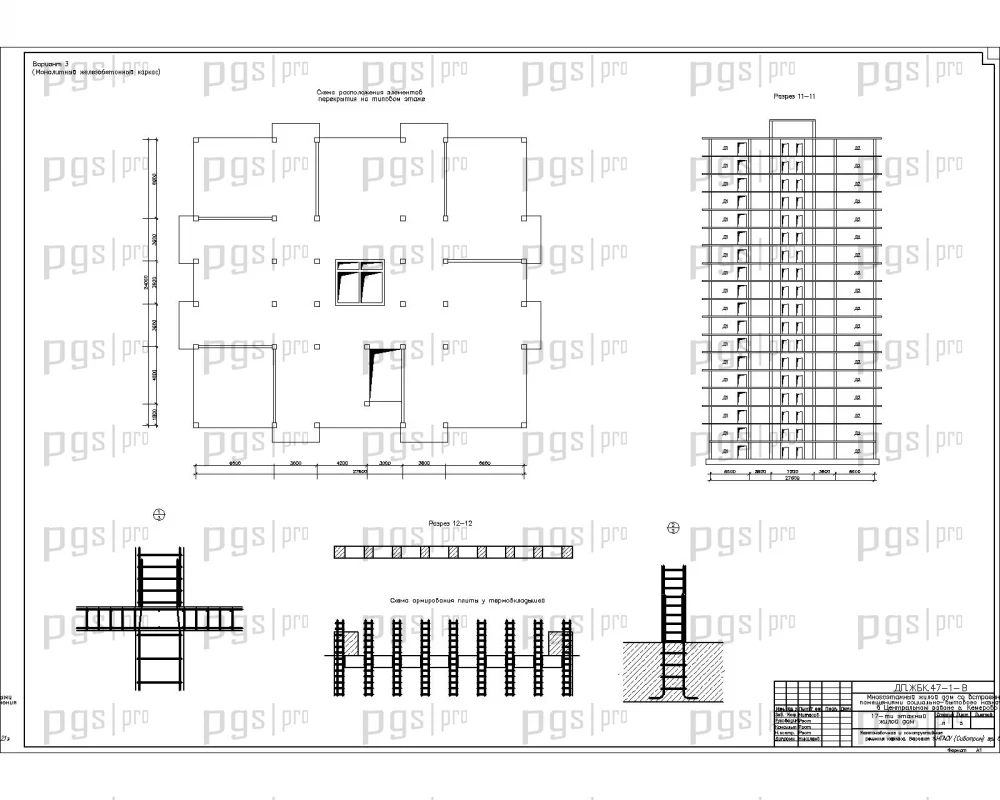

В качестве несущей системы здания используется монолитный железобетонный каркас. Поперечная и продольная жесткость здания обеспечивается монолитным ядром жесткости и постановкой диафрагм, а также созданием жесткого диска перекрытия. Перекрытия — монолитные безбалочные толщиной 200 мм из бетона класса В30. Колонны пластинчатые сечением 300×300 мм, 750×250 мм, 1000×250 мм, 1200×250 мм, 1350×250 мм. Ветровые нагрузки воспринимаются ядром жесткости и диафрагмами жесткости толщиной 200 мм.

Расчет здания выполнен в расчетно-вычислительном комплексе SCAD 11.3. Модель включает 3361 узел, 8309 конечных элементов, 413379 неизвестных перемещений и поворотов, 20 загружений и 5 комбинаций загружений. Расчетная схема определена как система общего вида с признаком 5. Коэффициенты упругого основания определены в программе «Кросс» входящей в комплекс SCAD Office. Минимальный коэффициент постели — 146,439 Т/м³, максимальный — 640,206 Т/м³, средний — 198,34 Т/м³. Максимальная осадка фундаментной плиты — 19,927 см, средняя — 15,41 см, крен — 0,022 град.

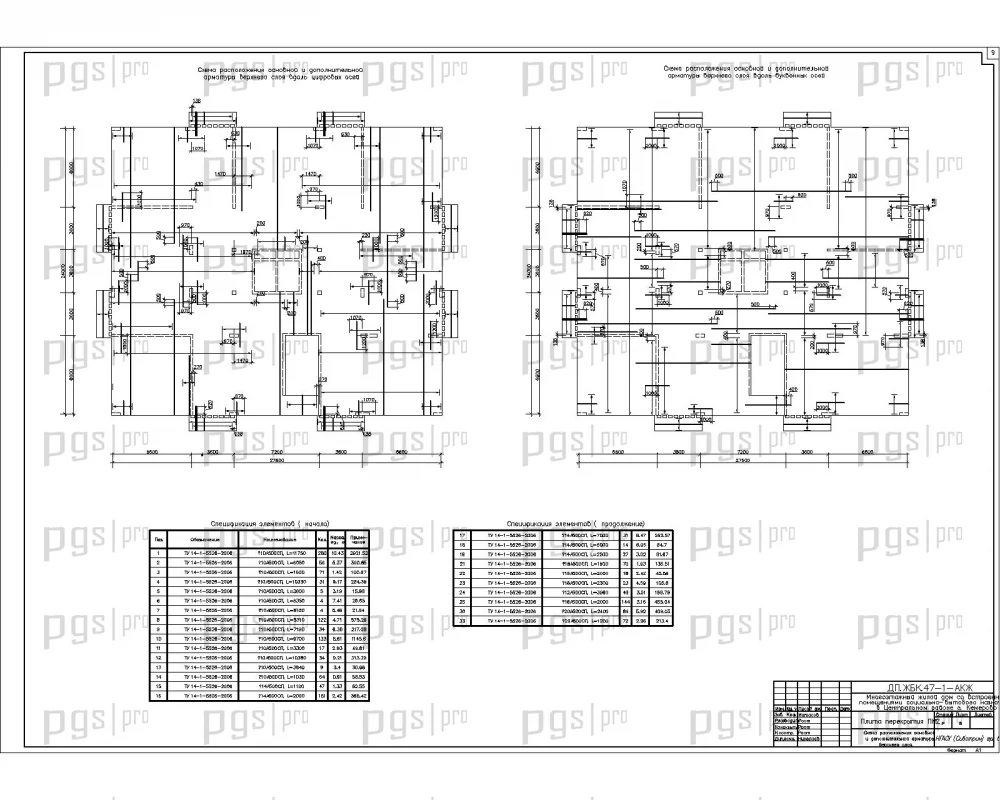

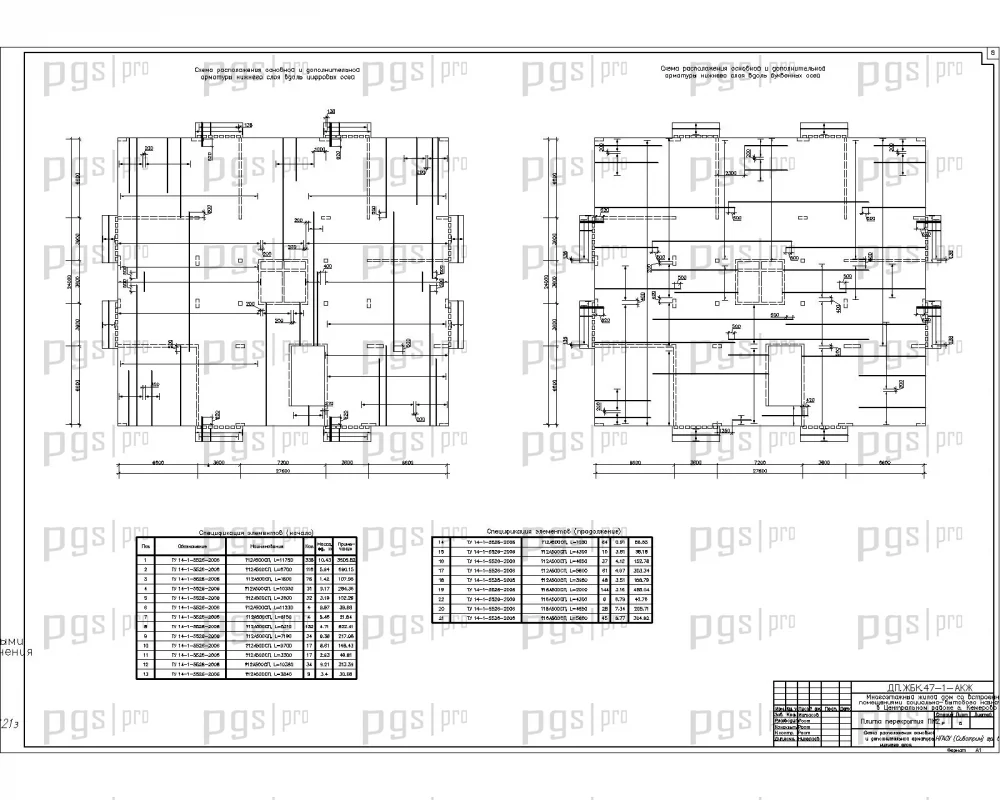

По результатам расчета в SCAD 11.3 выполнен подбор арматуры плиты перекрытия и колонн. Для плиты принят тяжелый бетон класса В30 с расчетным сопротивлением сжатию Rb=17 МПа, армирование продольной рабочей арматурой класса А500СП с Rs=450 МПа. Минимальное армирование стержнями вдоль цифровых и буквенных осей нижнего слоя — стержни ∅12 с шагом 200 мм, верхнего слоя — стержни ∅10 с шагом 200 мм. Максимальный прогиб плиты перекрытия составил 16,08 мм при допустимом 26,4 мм. Максимальное отклонение верха здания от ветровой нагрузки — 4,2 см при допустимом Н/500=10,8 см.

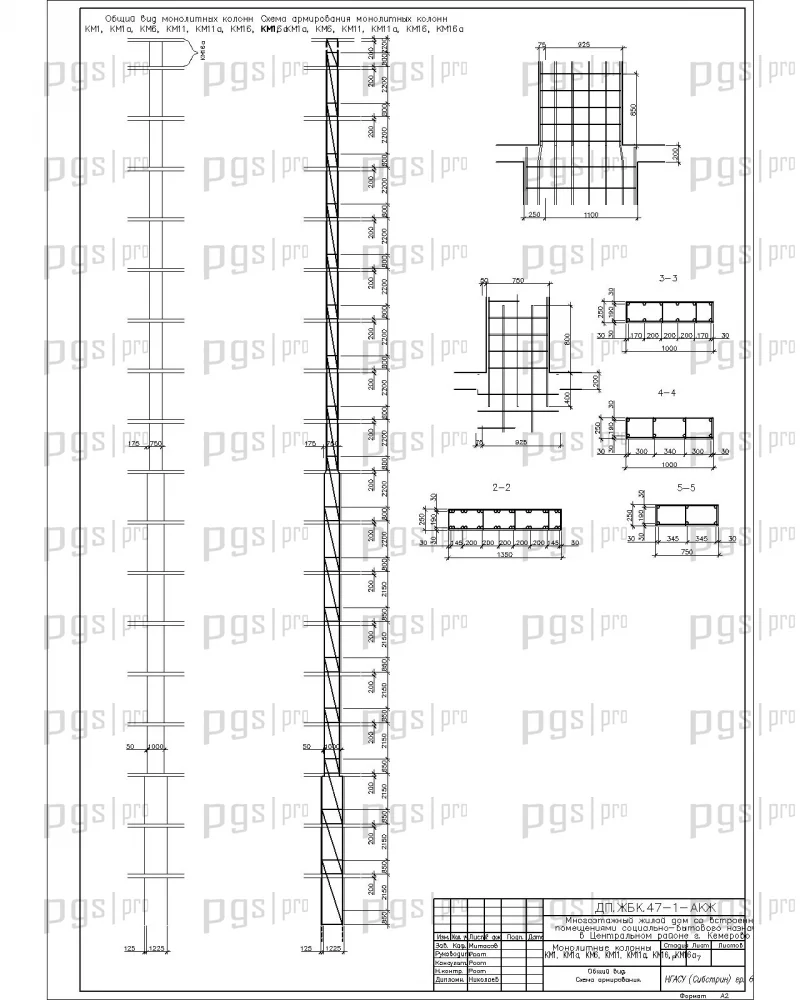

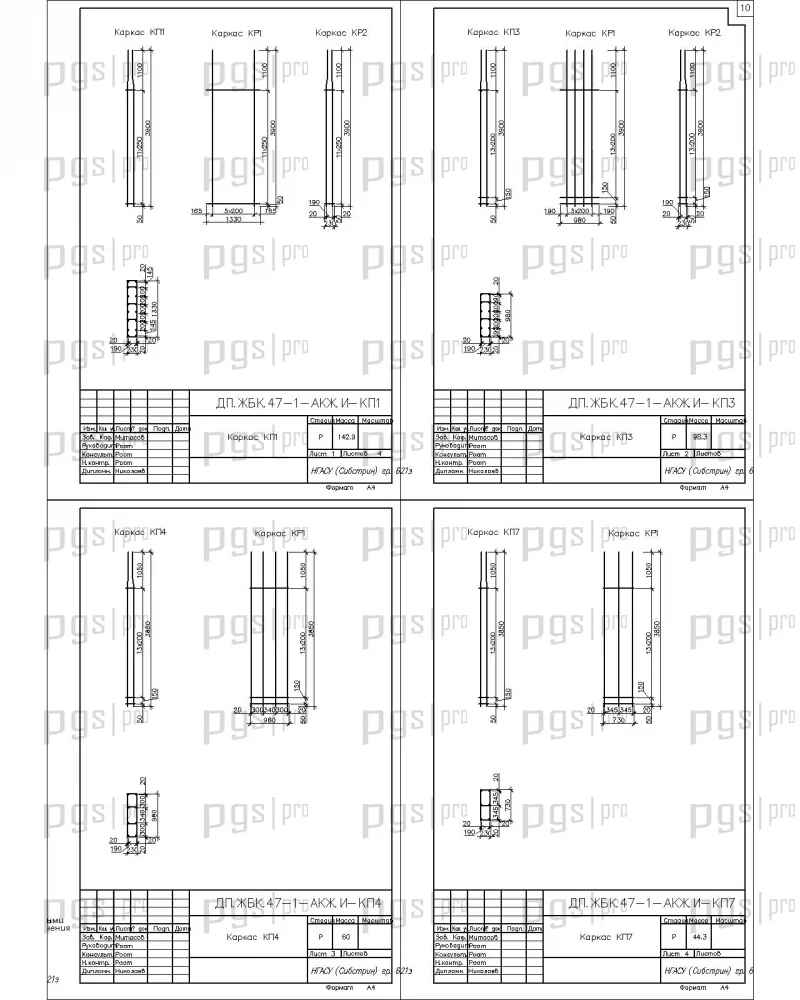

По усилиям из SCAD 11.3 выполнено конструирование колонн. Колонна в осях Б-5 цокольного этажа: сечение 1350×250 мм, бетон В30, арматура класса А500СП, принято 8Ø18 с поперечными стержнями Ø8 А400 с шагом 250 мм. Колонны верхних этажей армированы уменьшающимся количеством арматуры по высоте здания с учетом убывающих нагрузок. Проверена прочность плиты на продавливание колонной — поперечная арматура не требуется.

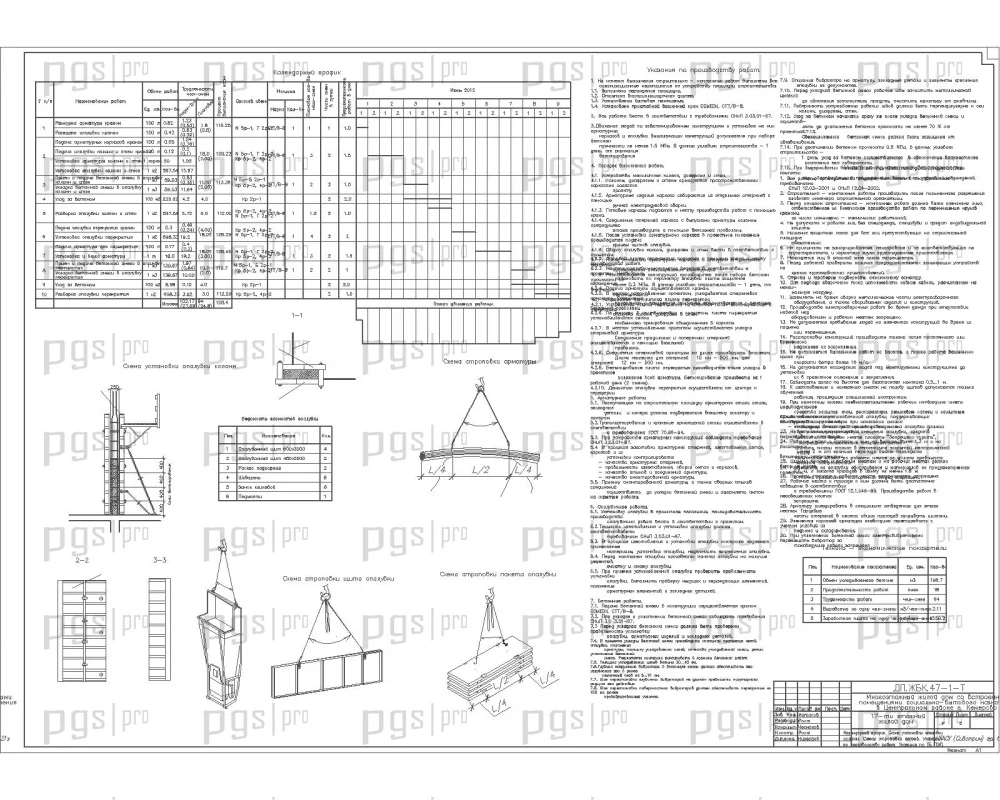

Технологическая карта на бетонирование конструкций типового этажа включает устройство опалубки колонн и стен, опалубки перекрытий, армирование и бетонирование перекрытий и колонн, уход за бетоном. Выполнен подбор приставного крана и бетононасоса, технико-экономическое сравнение вариантов.

Календарный план (график) составлен с учетом сезонности и технологических пауз, оптимизирует критический путь строительства комплексного процесса бетонирования одного этажа.

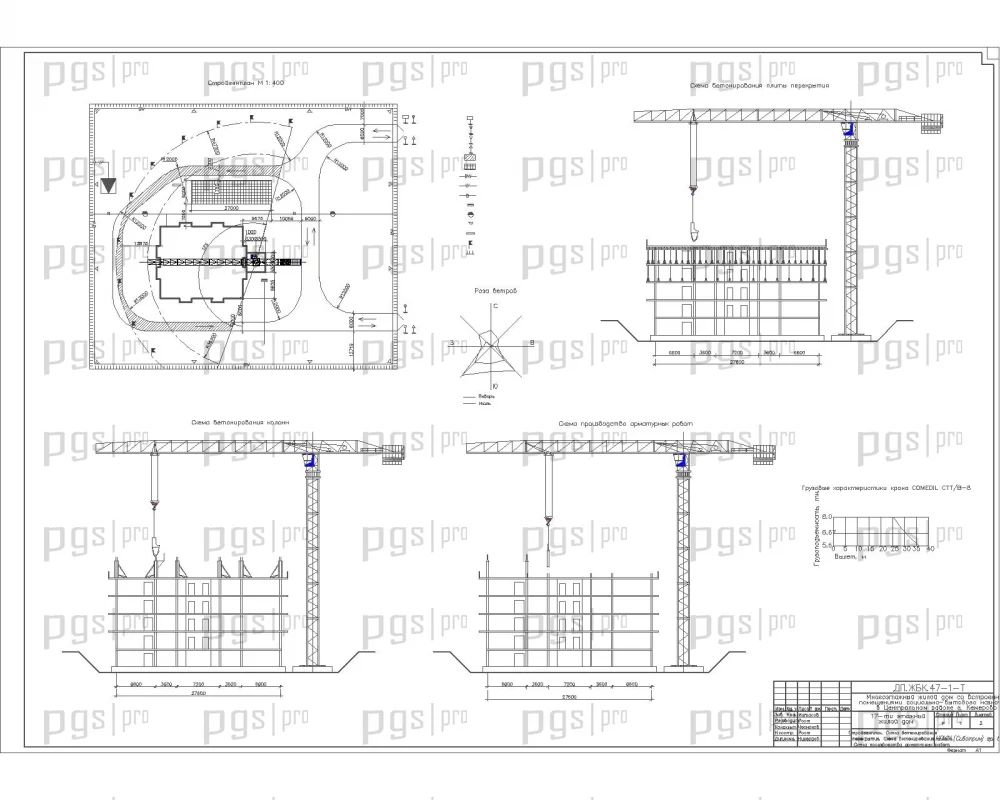

Строительный генеральный план содержит размещение временных зданий, складов, дорог и коммуникаций. Выполнены расчеты временного электроснабжения и водоснабжения строительной площадки, мероприятия по охране окружающей среды.

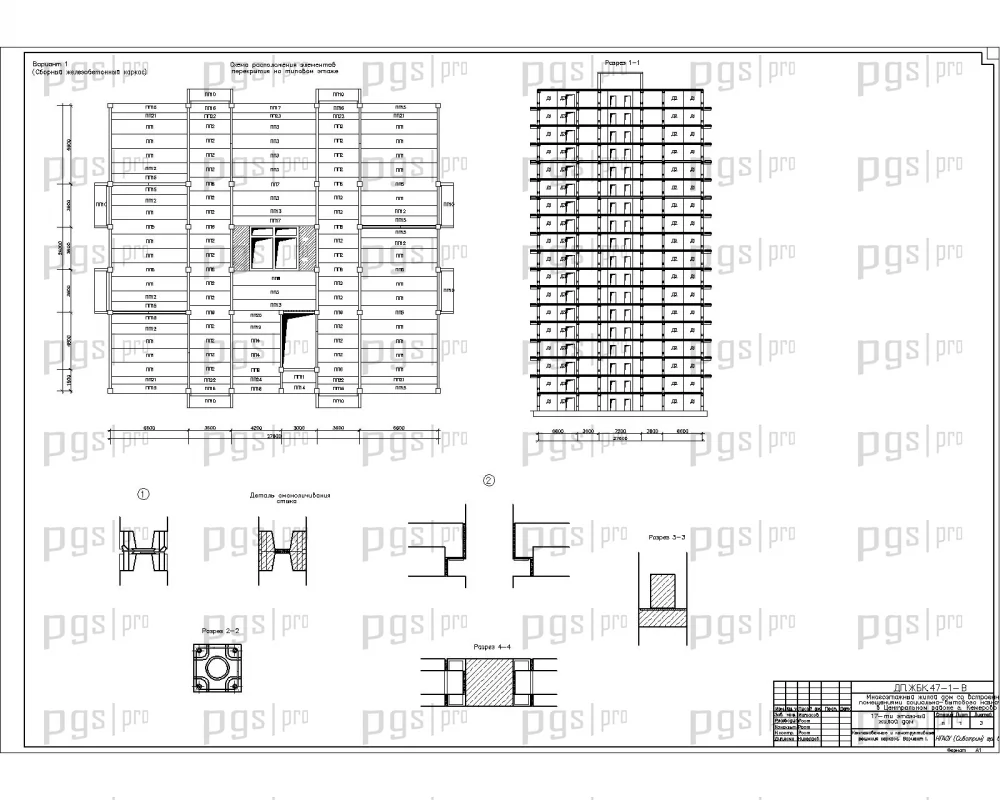

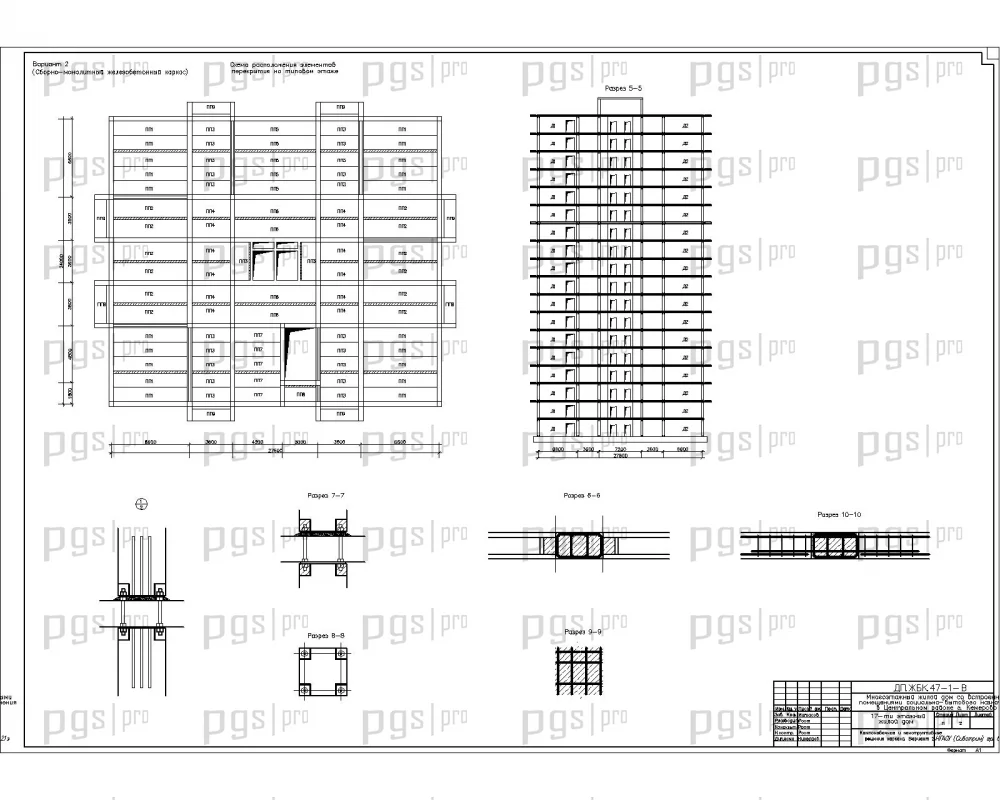

Проект включает сравнительный анализ трех вариантов конструктивных решений каркаса: сборного по серии 1.020-1/87, сборно-монолитного по серии Б1.020.1-7* «Аркос» и монолитного безригельного железобетонного. На основании технико-экономических показателей выбран наиболее экономичный вариант — монолитный безригельный железобетонный каркас.

Диплом №2077 выделяется среди аналогичных работ по ПГС следующими характеристиками:

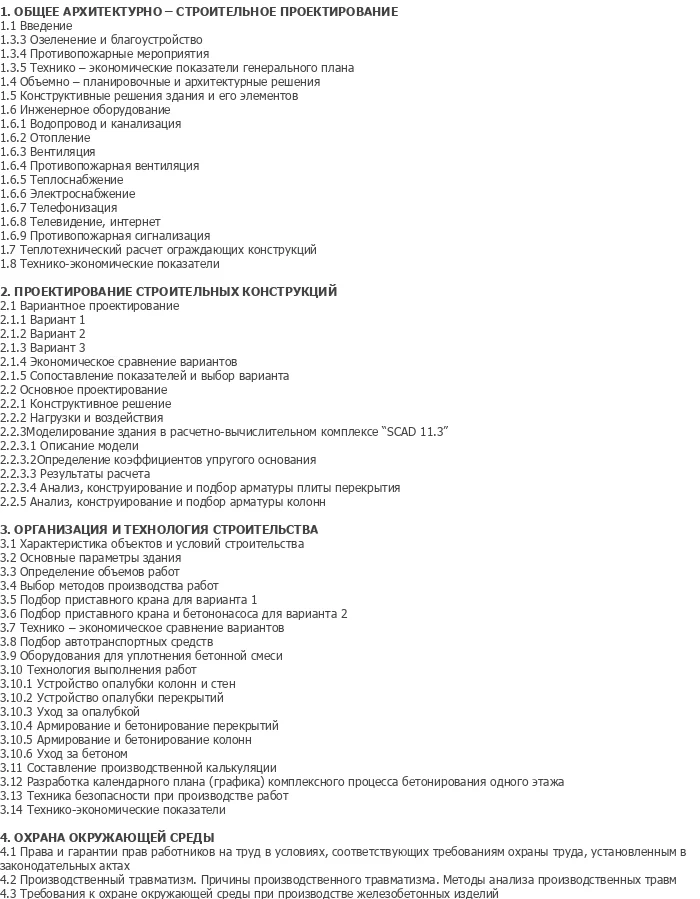

• Полная комплектация: 111 листов пояснительной записки и 13 листов графики AutoCAD — объем соответствует требованиям вузовской подготовки.
• Высокая этажность: 17-этажное здание — демонстрирует высокий уровень проектных и расчетных решений.
• Профессиональный расчет в SCAD: полное моделирование здания в ВК SCAD 11.3 с 3361 узлом и 8309 КЭ, определение коэффициентов упругого основания, проверка прочности и деформативности.
• Детальное конструирование: подбор арматуры плит перекрытия и колонн всех этажей с учетом реальных усилий из расчета.
• Вариантное проектирование: сравнение трех конструктивных решений каркаса с технико-экономическим обоснованием выбора.
• Практическая направленность: технологическая карта на бетонирование, календарный план, строительный генплан, технико-экономические показатели.
• Адаптивность: возможность привязки к любому городу России путем пересчета теплотехнического раздела.
• Готовность к защите: соответствует ГОСТ по специальности ПГС, включает разделы по охране труда и окружающей среды.

На pgsdiplom.pro доступен как полный комплект, так и отдельные разделы пояснительной записки или листы графической части. Это удобный шаблон проекта для студентов, которым необходим качественный готовый диплом ПГС с полным расчетом и оформлением. Вы можете скачать проект или купить проект №2077 по доступной цене — 3 900 рублей.
